井下整定计算书

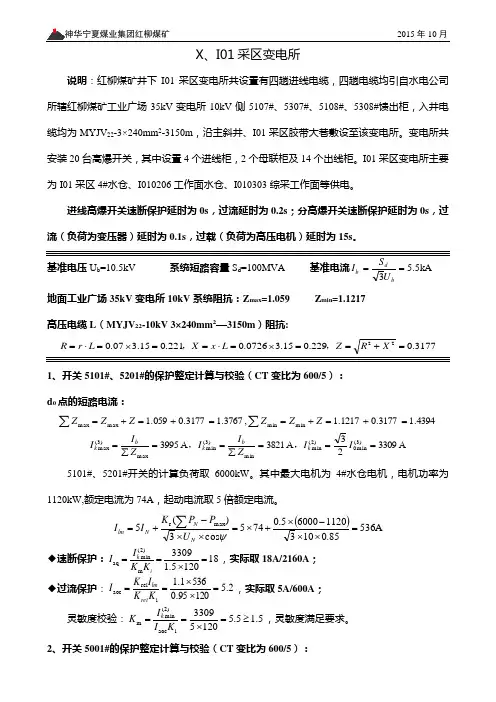

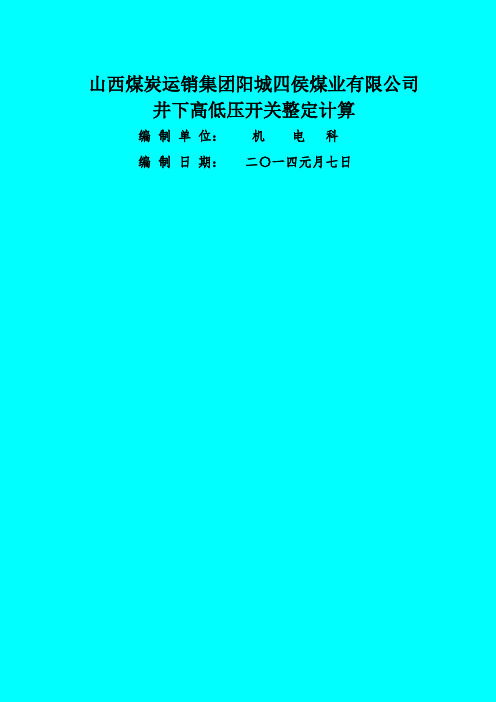

山西煤炭运销集团阳城四侯煤业有限公司井下高低压开关整定计算编制单位：机电科编制日期：二〇一四元月七日目录一、高压开关整定计算原则.............................................................................二、低压开关整定计算原则.............................................................................三、高压开关整定计算...................................................................................1、中央变电所.....................................................................................2、采区变电所 (6)四、低压开关整定计算.....................................................................................（一）、馈电开关整定计算...................................................................1、中央变电所.................................................................................2、采区变电所.................................................................................3、采区水泵房.................................................................................4、轨道大巷无极绳绞车硐室 ........................................................5、主井底.........................................................................................6、采区无极绳硐室 ........................................................................（二）、启动器开关整定计算...............................................................1、中央变电所 (18)2、采区水泵房.................................................................................3、副井底.........................................................................................4、消防材料库口.............................................................................5、主井底.........................................................................................6、胶带大巷.....................................................................................7、一采区轨道巷.............................................................................8、一采区转载巷 (32)9、一采区东胶带巷 ........................................................................10、采区煤仓底...............................................................................井下电网设备保护整定计算一、高压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。

煤矿井下高压开关过流整定计算书2.＃井下KBGF-400/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 023掘进动力电源皮带机两台55KW+55KW+刮板机55+30KW+皮带张紧机2×5.5KW =206 KW 线路最大负荷（皮带机电机55KW ）起动电流计算公式： )108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(55×1000)÷(1.732×690×0.85)〕×8｝= 433(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(433+〔(206-55)*1.15〕｝÷｛(10000÷690)*(100÷5)｝ =2.5(A) 计算结果：2＃移动变电站用高压真空开关过流整定：2.5 A1.＃井下KBGF-500/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 12 采面10掘进动力电源11121 11122采面皮带55KW+55KW+刮板机55KW ×5+30KW ×2皮带张紧机2×5.5KW 煤电钻4KW ×4=462KW线路最大负荷（皮带机电机55KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(55×1000)÷(1.732×690×0.85)〕×8｝= 433(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(433+〔(462-55)*1.15〕｝÷｛(10000÷690)*(100÷5)｝ =3.72(A) 计算结果：1＃移动变电站用高压真空开关过流整定：3.5 A3.＃井下KBGF-200/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 1掘进01掘进主用局扇风机电源11123掘进2×28KW +110501掘进2×28KW =112 KW线路最大负荷（皮带机电机56KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(56×1000)÷(1.732×690×0.85)〕×8｝= 441(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(441+〔(112-56)*1.15〕｝÷｛(10000÷690)*(100÷5)｝ =2.09(A) 计算结果：2＃移动变电站用高压真空开关过流整定：2A4.＃井下KBGF-200/6(10)YZ 矿用隔爆型移动变电站用高压真空负荷开关 11123掘进110501掘进备用局扇风机电源3掘进2×28KW +1掘进2×28KW =112 KW线路最大负荷（皮带机电机56KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(56×1000)÷(1.732×690×0.85)〕×8｝= 441(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(441+〔(112-56)*1.15〕｝÷｛(10000÷690)*(100÷5)｝ =2.09(A) 计算结果：2＃移动变电站用高压真空开关过流整定：2A)5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(630×1000)÷(1.732×660×0.85)〕×1.5｝=972(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(972+〔(892-630)*1.15〕｝÷｛(10000÷690)*(150÷5)｝ =3.4(A) 计算结果：立井变电所代3#变压器高压开关过流整定：取4A4.地面变电所代800变压器高压开关150/5∑Pe=主扇360+斜井绞车155+立井绞车132+空压机75+锅炉65+生活照明污水处理100=887KW线路最大负荷（主扇2*160KW ）起动电流计算公式：（采用变频器启动） )5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(320×1000)÷(1.732×380×0.85)〕×1.5｝=859(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*380*0.85)=1.79高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(859+〔(887-320)*1.79〕｝÷｛(10000÷400)*(150÷5)｝ =2.999(A) 计算结果：地面变电所代800变压器高压开关过流整定：取3A ##################################################5.井下斜井变电所一回路高压总开关400/5（1号高开） ∑Pe=北翼2069KW+南翼746KW=2815KW线路最大负荷（采煤机组380KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(380×1000)÷(1.732×1140×0.85)〕×8｝=1793(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*1200*0.85)=0.59高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(2815-380)*0.59〕｝÷｛(10000÷1200)*(400÷5)｝ =5.28 (A) 计算结果：井下斜井变电所一回路高压开关过流整定：取5A6.斜井变电所1#变压器高压开关400/5（2号高开）∑Pe=593.5KW线路最大负荷（刮板机80KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(80×1000)÷(1.732×660×0.85)〕×6｝=494(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(494+〔(593.5-80)*1.15〕｝÷｛(10000÷690)*(400÷5)｝ =1.12 (A) 计算结果：井下斜井变电所1#变压器高压开关过流整定：取1.5A7.井下斜井变电所3#变压器高压开关400/5（3号高开）∑Pe=440.5KW线路最大负荷（暗斜井皮带机2*110KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(2×110×1000)÷(1.732×1140×0.85)〕×6｝=1358(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*690*0.75)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1358+〔(440.5-2×110)*1.15〕｝÷｛(10000÷690)*(400÷5)｝ =1.7(A) 计算结果：井下斜井变电所一回路高压开关过流整定：取2A8.井下斜井变电所代104乙高压开关200/5（5号高开）∑Pe=1035KW线路最大负荷（采煤机组380KW ）起动电流计算公式：1000)108(31000=-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ eϕco Ue Pe Ie e⨯⨯⨯⨯=310001000÷(1.732*1140*0.85)=0.59高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(1035-380)*0.59〕｝÷｛(10000÷1200)*(200÷5)｝ =6.5(A) 计算结果：井下斜井变电所代104乙高压开关过流整定：取6A9.斜井变电所代立井变一回路高压开关200/5（6号高开）∑Pe=746KW线路最大负荷（主排水泵90KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(90×1000)÷(1.732×1140×0.85)〕×6｝=621(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷(1.732*660*0.85)=1.15高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(621+〔(746-90)*1.15〕｝÷｛(10000÷660)*(200÷5)｝ =2.84(A) 计算结果：斜井变电所代立井一回路高压开关过流整定：取3A10.10KV 母线联络开关与变电所进线总开关相同，故整定值也相同不再另作计算。

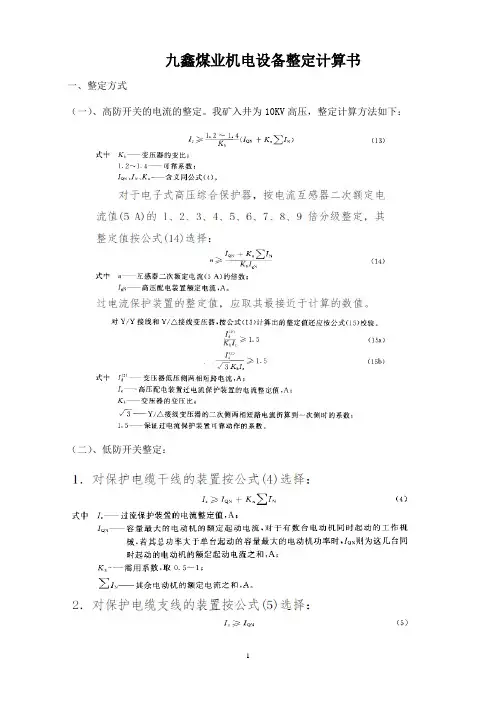

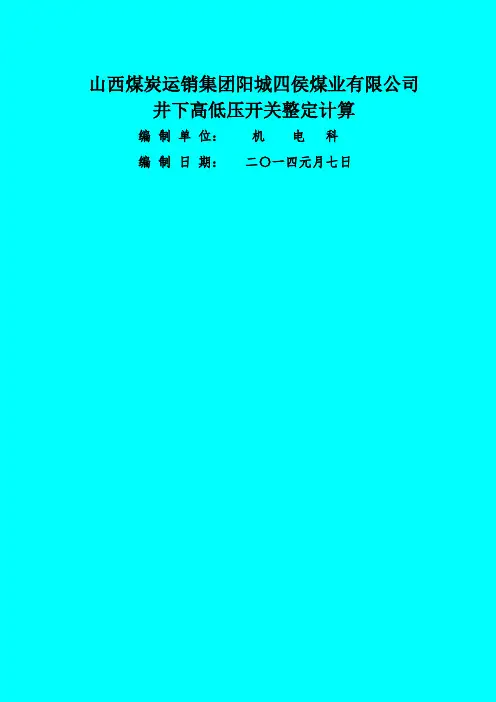

山西煤炭运销集团阳城四侯煤业有限公司井下高低压开关整定计算编制单位：机电科编制日期：二〇一四元月七日目录一、高压开关整定计算原则 (1)二、低压开关整定计算原则 (2)三、高压开关整定计算 (3)1、中央变电所 (3)2、采区变电所 (6)四、低压开关整定计算 (10)（一）、馈电开关整定计算 (10)1、中央变电所 (10)2、采区变电所 (13)3、采区水泵房 (16)4、轨道大巷无极绳绞车硐室 (18)5、主井底 (19)6、采区无极绳硐室 (20)（二）、启动器开关整定计算 (22)1、中央变电所 (22)2、采区水泵房 (23)3、副井底 (24)4、消防材料库口 (25)5、主井底 (26)6、胶带大巷 (29)7、一采区轨道巷 (30)8、一采区转载巷 (32)9、一采区东胶带巷 (33)10、采区煤仓底 (35)井下电网设备保护整定计算一、高压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。

1、过载值计算：I g ≤ϕcos 3⨯⨯e eU Pg I ——高压配电装置的过载整定值，A ；e P ——高压配电装置所带负荷的额定功率之和,kW;e U ——高压配电装置的额定电压，kV;ϕcos ——功率因数取0.8-1；2、两相短路值计算：对于电子式高压综合保护器,按电流互感器(5A)倍数分级整定：ge b ex Qe I k I k I n ∑+≥n ——互感器二次额定电流(5A)的倍数I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.15∑I e ---其余电动机的额定电流之和b k ——矿用变压器的变压比，取8.7-15.2;ge I ——高压配电装置额定电流，A ；3、校验:5.13)2(≥zb d I k I ∑R ＝R 1/K b 2+R b +R 2 ∑X ＝X X +X 1/K b 2+X b +X 2∑∑+=22)2()()(2X R U I ed)2(d I ——变压器低压侧两相短路电流，A ；I Z ——高压配电装置短路电流整定值;b k ——矿用变压器的变压比，取8.7-15.2; 二、低压开关整定计算原则根据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿初步设计》、《煤矿电工手册》进行计算。

整定计算原则一、根据《煤矿井下供电的三大保护细则》来进行计算和整定。

二、整定原则1、总进线、联络开关整定值稍微比所带负荷高防开关整定值稍大；2、原则上大一档；3、下级与上级整定值成阶梯状。

中央变电所整定计算一、中央变电所母线短路电流计算：平地变电站母线短路容量按100MVA 计算，则： 1、电源系统电抗为：Xx=U P 2/S d =102/100=1Ω2、平地变电站至中央变电所两趟电缆型号、长度为MYJV22-3×185-800-103、电缆线路电抗为：Xl=x0L=0.09×0.8=0.072Ω 电缆线路阻抗为：RL=r0L=0.118×0.8=0.0944Ω 则：ΣX= Xx+Xl=1+0.072=1.072Ω 中央变电所母线短路容量：S d =3.93072.11022==∑X U MVA 短路电流计算：I )3(d= U P /3∑Z=10000/220944.0072.13+=5365A I )2(d=0.866I )3(d=0.866×5365=4646A 二、供电系统图如下：三、短路电流计算： (一)井下中央变电所1、变压器D 1—D 2的短路电流计算：计算公式：22202)()(2X R E I d ∑+∑=(1) 系统电抗计算：de S S U X 22==0.0051Ω(2) 高压电缆的阻抗计算：20K L R R =100000⨯=AR ρ=0.526Ω/㎞20K L X X =X 0=0.08Ω/㎞两台干式变压器均采用MYJV 22-10 3×35高压电缆24米，所以可求得： R=0.526×0.024/15.22=0.000055Ω X=0.08×0.024/15.22=0.000008Ω (3) 400KVA 变压器阻抗计算：222Beed b S U P R = BeXe b S U U X 2210=R b1=0.00893Ω X b1=0.0468Ω(630KVA) 低压电缆阻抗计算：R D =0.315×0.02=0.0063Ω X D =0.078×0.02=0.00156Ω 将以上计算结果代入计算公式可得：22202)()(2X R E I d ∑+∑=I 2d1= I 2d2=6200A2、各回路最远端采用查表法计算短路电流，详细见下表所示：四、中央变电所高防开关的整定： 1、6#高防开关控制1#干式变压器 (1) ee g U S I ⋅≤3…………高压配电箱的过载整定值g I …… 高压配电箱的过载整定值，A ；e S ………高压配电箱所带变压器的额定功率容量,为400KVA;e U …… 高压配电箱额定电压，kV;103400⨯=g I ＝23A过载保护整定电流倍数（23/100=0.23），取0.2倍。

井下设备的整定计算第一部分过载整定一．过流整定细则说明1.馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。

实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。

公式： I=K∑Iez——过载保护电流整定值，A；式中： Iz∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。

2.馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。

=IQe+K∑Ie公式： Iz式中： I——短路保护电流整定值，A；zIQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取0.5~1。

整定以负载电机的额定电流为依据， 3.电磁起动器中电子保护器的过载电流Iz时，即视为过载，根据控制开关的整定方式取其近似值。

当运行中电流超过Iz值时，即视为短路，保护器瞬间动保护延时动作；当运行中电流超过8倍的Iz作。

4.馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。

公式：式中Id(2)——被保护干线最远端两相短路电流，A；——馈电开关短路电流整定值，A；Iz1.5——可靠系数。

5.电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。

公式：式中Id(2)——被保护干线最远端两相短路电流，A；——馈电开关短路电流整定值，A；Iz1.5——可靠系数。

6.高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。

7.移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值。

8.本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。

二．综采工作面电气整定计算（一）.移变的整定计算500KVA移变（10KV→690V,变比取14.5）二次侧过载整定电流：I/zz=K∑I e=0.75×1.15×577.4=498A二次侧短路保护电流：Izz =IQe+K∑I e=6×1.15×180+0.75×1.15×397.4=1585A （取皮带机电机为干线最大负载）折算至一次侧过载整定电流：I/Z=498÷14.5=34A折算至一次侧短路保护电流：IZ=1585÷14.5=109A1000KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.67×1020=513A二次侧短路保护电流：Izz =IQe+K∑I e=6×0.67×500+0.75×0.67×520=2271A（取采煤机为干线最大负载）折算至一次侧过载整定电流：I/Z=513÷8.3=62A折算至一次侧短路保护电流：IZ=2271÷8.3=274A800KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.75×0.67×730=367A二次侧短路保护电流：Izz =IQe+K∑I e=6×0.67×160+0.75×0.67×570=929A（取后溜机头为干线最大负载）折算至一次侧过载整定电流：I/Z=367÷8.3=44A折算至一次侧短路保护电流：IZ=929÷8.3=112A（二）.馈电开关的整定计算回风顺槽馈电的过载整定计算:I/=K∑I e=0.75×1.15×101.4=87A回风顺槽馈电的短路保护计算:I=IQe+K∑I e=6×1.15×75+0.75×1.15×26.4=540A （取无极绳电机为干线最大负载）运输顺槽馈电的过载整定计算:I/=K∑I e=0.75×1.15×265.5=230A运输顺槽馈电的短路保护计算:I=IQe+K∑I e=6×1.15×180+0.75×1.15×85.5=1316A （取皮带电机为干线最大负载）名称型号电压（V) 用途负载（KW)过载电流（A)短路电流（A)起动器QBZ-80 660 回风顺槽水泵电机11 13 104 起动器QBZ-80N 660 回风顺槽绞车电机11.4 13 104起动器QBZ-80N 660 液压张电机 4 5.5 44 起动器QBZ-120N 660 无极绳绞车电机75 86 688 起动器QJR-200 660 皮带机电机90×2 207 1656 起动器QBZ-80N 660 张紧装置电机7.5 9 72 起动器QBZ-80 660 排水泵电机13 15 120 起动器QBZ-80 660 排水泵电机13 15 120 起动器QBZ-80 660 排水泵电机15 17 136 起动器QBZ-80 660 回柱绞车18.5 21 168 起动器QBZ-80 660 回柱绞车18.5 21 168组合开关QBZ-1600/1140(660)-61140 采煤机500 335 26801140 乳化液泵站1 125 84 6721140 乳化液泵站2 125 84 6721140 破碎机110 74 5921140 转载机160 107 8561140 备用软起组合QJR-4×400/1140(660)-41140 后溜机头160 107 8561140 后溜机尾160 107 8561140 前溜机头160 107 8561140 前溜机尾160 107 856起动器QBZ-80 1140 喷雾泵45 30 240 起动器QBZ-80 1140 喷雾泵45 30 240 三．3101工作面电气整定计算(一）.综掘队馈电的整定计算馈电过载整定电流：I/zz=K∑I e=0.75×1.15×180.5=156A馈电短路保护电流：Izz =IQe+K∑I e=6×1.15×40+0.75×1.15×140.5=397A（取刮板机电机为干线最大负载）（二）轨道大巷500KVA移变的整定计算500KVA移变（10KV→1200V,变比取8.3）二次侧过载整定电流：I/zz=K∑I e=0.67×135=90A二次侧短路保护电流：Izz =IQe+K∑I e=8×90=720A折算至一次侧过载整定电流：I/Z=90÷8.3=11A折算至一次侧短路保护电流：IZ=720÷8.3=87A名称型号电压（V) 用途负载（KW)过载电流（A)短路电流（A)馈电KBZ-400 1140 综掘机135 90 720 馈电KJZ-200 660 综掘队馈电180.5 156 397 起动器QBZ-80N 660 刮板机40 46 368 起动器QBZ-80N 660 刮板机40 46 368。
