循环负荷率及 选粉效率计算

循环负荷与选粉效率的测定和计算基本概念循环负荷的涵义是：在闭路粉磨系统中，经过粉磨以后的物料进入分级设备分离，再次返回粉磨设备被粉磨的粗料量为循环负荷量，它与从该粉磨系统中排出的物料量之比称为循环负荷率，以百分数表示。

选粉效率的涵义是：在选粉过程中，被分级设备选出的成品中通过某一规定标准筛的细粉量，与喂入该分级设备的物料中通过同一规定标准筛的细粉量之比，也就是成品中的精粉量与喂料中的精粉量之比，以百分数表示。

创造精粉量的涵义是：在单位时间内，物料经过粉磨以后而增加的通过某一标准筛的细粉量，以t /h表示；也可理解为在单位时间内，物料经过粉磨而增加的新生表面积，以cm2/h或m2/h表示。

粉磨过程中粗物料量的测定方法（1）直接测量法直接用粉状物料（或细颗粒）流量计测量粗粉量。

方法有如下几种：①粗料流量计：在选粉机的粗料管路中，设置粉状物料流量计。

这种流量计一般为叶轮流量计，输出信号的指示值反映实际的粗料通过量；②粗料皮带秤：用皮带计量秤直接进行计量；③冲板流量计：粗料通过冲板流量计时，冲板偏转把扭矩转换为电信号，其指示值反映物料通过量。

由于粉状物料流量计的工作部件容易磨损，会影响计量精度，在选用时注意使用条件。

（2）间接测量法①通过测量提升机的负荷，计算物料的流量。

较为简单的一种办法是测量提升机的每个斗子中的装料量以及与此相应的提升机电流值，然后称量出斗子在不同装满程度下的物料输送量，列表找出提升机输送量与电流值的关系。

反之，则可通过记录提升机电流值来大致确定物料流量。

②通过对系统中各点取样作筛分析，根据同一规格标准筛的筛下量%或筛余%来计算物料流量。

循环负荷的计算（1）测出物料流量直接计算循环负荷率以一级闭路系统（如图1）为例，T 为磨机喂料量，T 2为磨内物料通过量，T 3为选粉机的粗料量即返回磨机的粗料量，T 4为选粉机选出的成品量。

根据磨机循环负荷率的涵义，则系统中磨机循环负荷率L 为 L=43T T ×100%=442T T T -×100%∵ T=T 4∴ L=T T T -2×100% T 2=（1+L ）T（2）根据物料平衡，按系统中各点物料的筛析结果计算循环负荷率其方法如下：在图中，T 为磨机喂料量，T 2为出磨物料量，T 3为出选粉机的粗料量，T 4为选粉机选出产品量；C 2、C 3、C 4为与T 2、T 3、T 4相应的物料中通过80μm 筛的筛下量%。

中控磨机操作员（含煤磨、生料磨、水泥磨）窑中控操作员专业题库一、填空题1、热交换主要有：传导、对流、辐射三种，立磨内主要以对流方式为主。

2、皮带机一般带有的保护有拉绳开关、速度、跑偏、防撕裂。

3、增湿塔的作用是降低窑尾废气温度，调节粉尘比电阻，增加收尘效率，收集部分粉尘，减小电收尘负荷。

4、球磨机有溜管进料、螺旋进料、勺轮进料等进料装置。

5、选粉机的类型很多，常用的选粉机械有通过式选粉机、离心式选粉机、旋风式选粉机和新型高效选粉机。

6、隔仓板的主要作用为分隔研磨体、防止颗粒物料窜出各出料端、控制物料的移动速度。

7、球磨机衬板表面形状不同，对研磨体的（牵制能力）也不一样，根据磨机特性和粉磨物料粗细不同来选择衬板的表面形状。

8、“饱磨”的征兆是磨音发闷(低沉)、磨机电流减小(下降)、磨中排料少，磨中卸仓可能溢料。

9、在梅雨季节，原煤水分较大，为了更好控制出磨煤粉水分，粗粉分离器挡板开度可适当调小，循环负荷率将增大。

10、ATOX50磨出口温度报警停车设定值为 120 ℃。

1、目前最著名的三种粉碎理论：雷廷格的粉碎表面积原理、克尔皮切夫和基克的粉碎容积或重量原理和邦德的粉碎工作指数原理。

2、新型ATOX-50磨喷环最大设计面积 4.8 m2,挡料环高度 200 mm，配套选粉机最高转速 75 rpm。

3、管磨的循环负荷率一般为 150%-300% 。

4、立磨的设计产量与磨盘直径及转速、磨辊数量及宽度、喷咀环面积、研磨压力、磨通风量等因素有关。

5、水泥中掺入石膏主要起缓凝作用。

6、我国国家标准规定水泥初凝时间不得早于 40 分钟，终凝时间不得小于10 小时。

7、硅酸盐水泥熟料主要化学组成为Cao、Sio2、Fe2o3、Al2o3,还有少量的Mgo， Fe2o3和Al2o3在熟料煅烧过程中主要起熔剂的作用。

8、立磨主减速机推力瓦采用的是静压润滑，管磨的中控轴承是动压润滑。

9、六极电机的同步转速是1000r/min，若转差率是0.03，则该电机的额定转速是970 r/min。

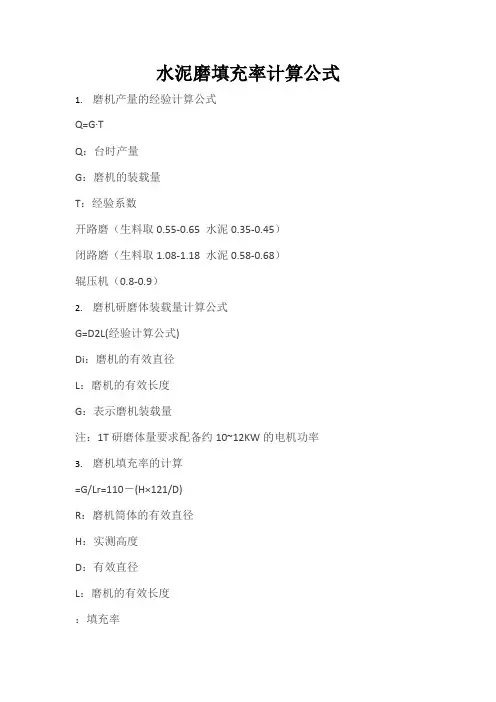

水泥磨填充率计算公式1.磨机产量的经验计算公式Q=G·TQ：台时产量G：磨机的装载量T：经验系数开路磨（生料取0.55-0.65 水泥0.35-0.45）闭路磨（生料取1.08-1.18 水泥0.58-0.68）辊压机（0.8-0.9）2.磨机研磨体装载量计算公式G=D2L(经验计算公式)Di：磨机的有效直径L：磨机的有效长度G：表示磨机装载量注：1T研磨体量要求配备约10~12KW的电机功率3.磨机填充率的计算=G/Lr=110－(H×121/D)R：磨机筒体的有效直径H：实测高度D：有效直径L：磨机的有效长度：填充率r：研磨体容重通常球取4.5 锻取4.7G：表示磨机装载量4.磨机填充率和装载量的确定磨机装载量高，对磨机的产量提升有利，但必须要考虑到磨机中空轴5.选粉机的循环负荷与选粉效率计算公式K=(A－C)/(B－A)E=(100－C/100－A)×(A－B)/C－B)T=QK F=T+QA：出磨细度B：回粉细度C：成品细度K：循环负荷E：选粉效率T：选粉机回料量t／h Q: 选粉机成品量t/hF：磨内物料量注：一般正常情况下回粉细度B是出磨细度A 的2.5～3.0倍6.平均球径计算方式D=D1G1＋D2G2＋…＋DnGn/G1+G2+…+GnD：球的平均球径（mm）D1、D2…Dn：分别是几种球的直径（mm）G1、G2…Gn：分别是直径为D1、D2…Dn的钢球装载量（T）7.磨机配套袋收尘器的处理风量计算磨机的通风量等于磨内通风截面积乘以磨内风速Q=KGQ：处理风量（m3/h）G：磨机台时产量（t/h）K：经验系数（磨机通风取：500～600m3/t；O-Sepa选粉机细粉收集取：1200～1300 m3/t）。

选粉机效率与细度及循环负荷的关系2005-06-17 11:45:38 (已经被浏览924次) 返回上页何正凯郭宏武张端美王炳东0 引言 虽然评价选粉机性能好坏的量很多，包括细粉分离效率、粗粉分离效率、理想分离效率、分步分离效率曲线(Tromp曲线)、节能效率等。

但因种种原因，目前在国内所称选粉效率都特指细粉分离效率，并有如下公式：式中：L——循环负荷率，%； E——选粉效率，%； a——出磨细度（能通过指定筛的含量），%； b——回粉细度（能通过指定筛的含量），%； c——成品细度（能通过指定筛的含量），%； 本文旨在从选粉效率计算式出发，在数学上论证选粉效率与出磨细度、回粉细度、成品细度及循环负荷率的关系。

1 选粉效率与三细度的关系1.1选粉效率与出磨细度的关系 选粉效率计算式:a求偏导数:a求偏导数: 根据偏导数特性，由式⑶可以看出，在a、b不变时，选粉效率E随着a的加大而提高，随着a的减小而降低。

图1、图2表明，出磨越细，选粉效率越高；反之选粉效率越低。

1.2选粉效率与回粉细度的关系 同理，由选粉效率计算式⑵对b求偏导数得： ⑷ 根据偏导数特性，由式⑷可以看出，在a、c不变时选粉效率E随着b的减小而提高，随着b的增加而降低。

1.3选粉效率与成品细度的关系 同理，由选粉效率计算式⑵对c求偏导数得： ⑸ 根据偏导数特性，由式⑸可以看出，在a、b不变时，选粉效率E随着c 的减小而提高，随着c的增加而降低。

图5、图6表明，成品越粗，选粉效率越高；反之，选粉效率越低。

2 选粉效率与循环负荷率的关系2.1受回粉细度的影响 当回粉细度变化而引起循环负荷率变化时，由循环负荷率计算式⑴: 由式⑹可以看出，当a、c不变时，选粉效率E随着循环负荷率L的减小而提高，随着循环负荷率的增加而降低。

图7还有一个现象，c大（成品细）的曲线在c小的曲线之上方，似乎表明成品越细，同样循环负荷率之下选粉效率越高，这与前文论述的结论正好相反。

选粉机效率与细度及循环负荷的关系2005-06-17 11:45:38 (已经被浏览924次) 返回上页何正凯郭宏武张端美王炳东0 引言虽然评价选粉机性能好坏的量很多，包括细粉分离效率、粗粉分离效率、理想分离效率、分步分离效率曲线(Tromp曲线)、节能效率等。

但因种种原因，目前在国内所称选粉效率都特指细粉分离效率，并有如下公式：式中：L——循环负荷率，%；E——选粉效率，%；a——出磨细度（能通过指定筛的含量），%；b——回粉细度（能通过指定筛的含量），%；c——成品细度（能通过指定筛的含量），%；本文旨在从选粉效率计算式出发，在数学上论证选粉效率与出磨细度、回粉细度、成品细度及循环负荷率的关系。

1 选粉效率与三细度的关系1.1选粉效率与出磨细度的关系选粉效率计算式:a求偏导数:a求偏导数:根据偏导数特性，由式⑶可以看出，在a、b不变时，选粉效率E随着a的加大而提高，随着a的减小而降低。

图1、图2表明，出磨越细，选粉效率越高；反之选粉效率越低。

1.2选粉效率与回粉细度的关系同理，由选粉效率计算式⑵对b求偏导数得：⑷根据偏导数特性，由式⑷可以看出，在a、c不变时选粉效率E随着b的减小而提高，随着b的增加而降低。

1.3选粉效率与成品细度的关系同理，由选粉效率计算式⑵对c求偏导数得：根据偏导数特性，由式⑸可以看出，在a、b不变时，选粉效率E随着c的减小而提高，随着c的增加而降低。

图5、图6表明，成品越粗，选粉效率越高；反之，选粉效率越低。

2 选粉效率与循环负荷率的关系2.1受回粉细度的影响当回粉细度变化而引起循环负荷率变化时，由循环负荷率计算式⑴:由式⑹可以看出，当a、c不变时，选粉效率E随着循环负荷率L的减小而提高，随着循环负荷率的增加而降低。

图7还有一个现象，c大（成品细）的曲线在c小的曲线之上方，似乎表明成品越细，同样循环负荷率之下选粉效率越高，这与前文论述的结论正好相反。

这其实是个假象，因为循环负荷率L又是成品细度c的函数，c的改变不可能不引起循环负荷率的改变。

1、简述本岗位的岗位责任制？答：简介如下：（1）工作范围：①负责本岗位设备开、停及安全运转。

②负责设备及机房内外卫生。

（2）职责：①严格执行操作规程，做到安全生产。

②严守工作岗位，保证产品质量达到要求，努力完成生产任务。

③巡回检查设备运转情况、各轴瓦润滑是否正常、各部位螺丝是否松动，并及时排除设备故障。

④每小时抽查1～2次喂料量。

⑤填写生产记录。

（3）交接班制度①交班前对机电设备全面细致检查，做好交接班准备工作，接班人员应提前20分钟到岗检查。

②生产情况交接。

③设备缺油，运转不正常不交接。

④计量设备不准确不灵活不交接。

⑤工具，器具不齐全不交接。

⑥设备及环境卫生不好不交接。

2、什么是物料的粉碎？物料的粉碎是怎样划分的？答：利用外力克服物料的内聚力，使其形体由大变小、由粗变细的过程，称之为粉碎。

3、简述水泥生产物料粉碎的目的？答：物料经过粉碎后，单位质量的物料表面积（比表面）增加，因而可以提高物理作用的效果及化学反应的速度；几种不同物料在粉体状态下，容易达到混合均匀的效果。

粉状物料也为烘干、运输和储存等提供了方便，并为煅烧熟料和制成水泥，保证出厂水泥的合格率创造了条件。

4、水泥细度对出厂水泥质量有何影响？答：水泥的粉磨细度影响水泥磨机的产量和出厂水泥的强度等级。

由于水泥磨得越细，其比表面积越大，水泥的各令期强度都会增大。

当粉磨细度在0.080mm方孔筛筛余4％以下时，随着筛余量的减少，粉磨单位产品的电耗将显著增加，产量也相应降低；因此，水泥粉磨细度，通常控制在0.08mm方孔筛筛余4％左右、比表面积控制在350m2/kg左右。

5、磨机常用的加料、计量设备有哪几种答：磨机常用的加料设备有：圆盘喂料机，带式加料机、螺旋加料机、电磁振动加料机；常用计量设备有：调速式电子皮带秤和恒速式（又称悬臂式）电子皮带秤，斗式电子计量秤，减量法斗式计量秤和核子秤。

6、磨机加料、计量设备的作用和要求有哪些？答：加料、计量设备是可以对物料进行容量计量或称重计量的设备。
