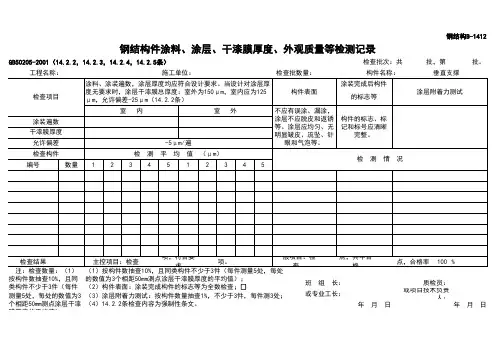

钢结构涂料、涂层、干漆膜厚度、外观质量等检测记录

钢结构加工焊接焊缝外观质量检查记录工程名称： 检查日期缺陷类型未焊满 根部收缩 咬边弧坑裂纹结果允许偏差（mm)二级 三级 二级三级二级三级 二级 三级≤0.2+0.02t ≤1.0≤0.2+0.04t ≤1.0≤0.2+0.02t ≤1.0 ≤0.2+0.04t ≤1.0≤0.05t 、≤0.5连续长度《100 ≤0.1t 、≤1.0允许存在个别长度≤0.2的弧坑裂纹每100.0焊缝内缺陷总长≤25.0长度不限焊缝两侧咬边总长≤10%焊缝全长长度不限检查构件 焊缝 检查情况构件名称 编号 数量 类型 条数 钢柱 GZ1 25 0.3 0.6 0.3 0.6 √ 0.5 √ 合格1、每条检查一处，总抽查数不小于10处。

2、焊缝感观质量，每批同类构件抽查10%，且不小于3处，被抽查件中每件焊缝按数量各抽查5%，总抽查处不少于5处。

3、二级焊缝咬边深度≤0.5，但不得超过焊缝长度≤100%。

焊工： 质检员：钢结构零件及部件加工（矫正和成型）质量检查记录工程名称：达州化工产业区公路物流港6#标准仓库钢结构工程施工单位：四川恒沣建设有限公司检查日期：检查内容7.3.1条钢材矫正后的允许偏差(㎜）表面质量冷矫正加工环境温度碳素钢和低合钢热矫正时加热温度钢板的局部平面度（△）型钢弯曲矢高角钢的垂直度槽钢翼缘对腹板的垂直度工字钢、H型钢翼缘对腹板的垂直度不能有明显的凹面和损伤及划痕碳素钢低合金结构钢t≤14t＞14允许偏差（㎜）不低于不应超过900℃1.5 1.0l∕100,≯5.0b∕100,双肢栓接不得大于90°b∕80b∕100,≯2.0划痕深度≯0.5且≯负偏差的1∕2﹣16℃﹣12℃构件号零部件抽查件检查情况（㎜）规格数量编号数量GZ2a 8 3 1.2 2.0 0.1注：1、冷矫正的加工温度全数检查制作工艺报告和施工记录； 2、钢材矫正后允许偏差，按矫正件抽查10%，不少于3件；3、t－为加工件厚度，l－为构件长度，M－为1米长度范围，b－为型钢肢宽；4、7.3.1条为主控项目。

钢结构涂装质量控制（1）涂装施工准备工作的质量控制1）开桶：开桶前，首先应将桶外的灰尘、杂物除尽，以免其混入油漆桶内。

同时对涂料的名称、型号和颜色进行检查，是否与设计规定或选用要求相符合，检查制造日期，是否超过贮存期，凡不符合的应另行处理。

开桶后，若发现有结皮现象，应将漆皮全部取出，而不能将漆皮捣碎混入漆中，以免影响质量。

2）搅拌：由于油漆中各成分比重的不同，有的会出现沉淀现象。

所以在使用前，必须将桶内的油漆和沉淀物全部搅拌均匀后才可使用。

3）配比:双组分的涂料，在使用前必须严格按照说明书所规定的比例来混合。

双组分涂料一旦配比混合后，就必须在规定的时间内用完，所以在施工时，必须控制好用量，以免产生浪费。

4）熟化：双组分涂料有其熟化时间，要求将两组分混合搅拌均匀后，过一定熟化时间才能使用，对此应引起注意，以保证施工性能和漆膜的性能。

5）稀释：一般涂料产品在出厂时，已将粘度调节到适宜于施工要求的粘度范围，开桶后经搅拌即可使用，但由于贮存条件、施工方法、作业环境、气温的高低等不同情况的影响，在使用时，有时需用稀释剂来调整粘度。

施工时应对选用的稀释剂牌号及使用稀释剂的最大用量进行控制，否则会造成涂料的报废或性能下降影响质量。

6）过滤：涂料在使用前，一般都需要过滤。

将涂料中可能产生的或混入的固体颗粒、漆皮或其他杂物滤掉，以免这些杂物堵塞喷嘴及影响施工进度和漆膜的性能及外观。

一般情况下，我们可以使用金属网或尼龙丝筛进行过滤，以达到质量控制的目的。

（2）施工环境条件的质量控制1）工作场地：涂装工作尽可能在车间内进行，并应保持环境清洁和干燥，以防止已处理的涂件表面和已涂装好的任何表面被灰尘、水滴、油脂、焊接飞溅或其他脏物粘附在其上面而影响质量。

2）环境温度：进行施工时环境温度一般可控制在5～38℃之间。

3）相对湿度：涂装施工一般应控制相对湿度在85%以下，也可以控制钢构件表面温度高于露点温度。

4）其他质量控制：a.钢材表面进行处理达到清洁度后，一般应在4～6h内涂第一道底漆。
