发电机差动保护原理

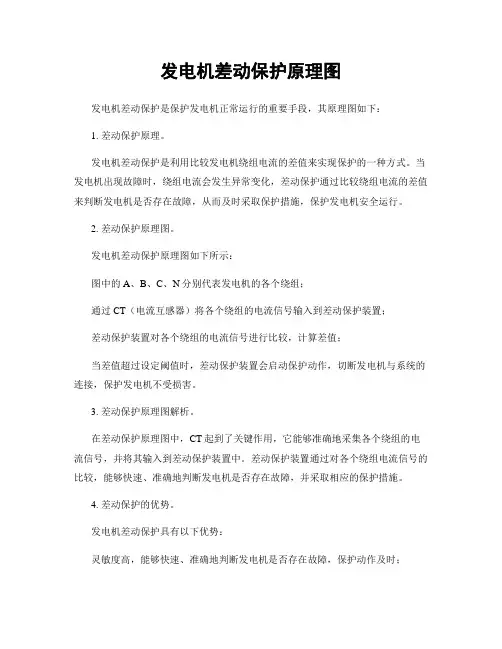

发电机差动保护原理图发电机差动保护是保护发电机正常运行的重要手段，其原理图如下：1. 差动保护原理。

发电机差动保护是利用比较发电机绕组电流的差值来实现保护的一种方式。

当发电机出现故障时，绕组电流会发生异常变化，差动保护通过比较绕组电流的差值来判断发电机是否存在故障，从而及时采取保护措施，保护发电机安全运行。

2. 差动保护原理图。

发电机差动保护原理图如下所示：图中的A、B、C、N分别代表发电机的各个绕组；通过CT（电流互感器）将各个绕组的电流信号输入到差动保护装置；差动保护装置对各个绕组的电流信号进行比较，计算差值；当差值超过设定阈值时，差动保护装置会启动保护动作，切断发电机与系统的连接，保护发电机不受损害。

3. 差动保护原理图解析。

在差动保护原理图中，CT起到了关键作用，它能够准确地采集各个绕组的电流信号，并将其输入到差动保护装置中。

差动保护装置通过对各个绕组电流信号的比较，能够快速、准确地判断发电机是否存在故障，并采取相应的保护措施。

4. 差动保护的优势。

发电机差动保护具有以下优势：灵敏度高，能够快速、准确地判断发电机是否存在故障，保护动作及时；可靠性强，通过对各个绕组电流信号的比较，能够排除外部干扰，保护动作可靠；适用范围广，适用于各种类型的发电机，具有通用性。

5. 差动保护的应用。

发电机差动保护广泛应用于各种发电机系统中，保护发电机的安全运行。

在实际应用中，差动保护原理图所示的保护装置会根据具体的发电机参数和运行情况进行调整和优化，以确保保护的准确性和可靠性。

6. 结语。

通过以上对发电机差动保护原理图的解析，我们可以了解到差动保护是保护发电机安全运行的重要手段，其原理简单、可靠，应用广泛。

在实际工程中，合理设计和配置差动保护装置，能够有效地保护发电机，确保其安全、稳定地运行。

希望本文对您有所帮助，谢谢阅读。

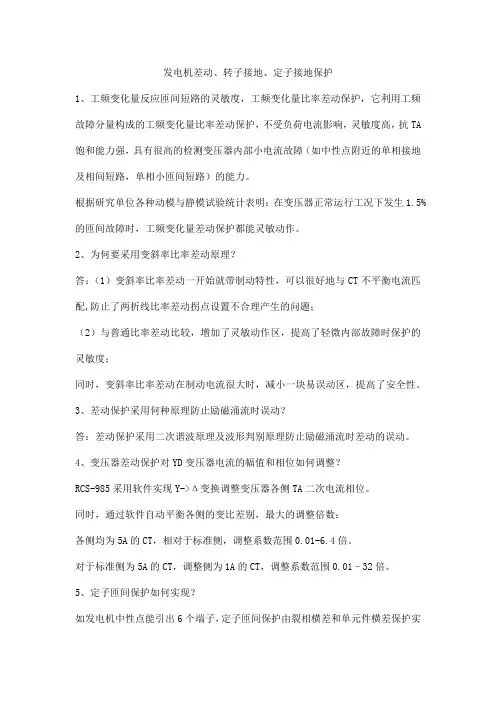

发电机差动、转子接地、定子接地保护1、工频变化量反应匝间短路的灵敏度，工频变化量比率差动保护，它利用工频故障分量构成的工频变化量比率差动保护，不受负荷电流影响，灵敏度高，抗TA 饱和能力强，具有很高的检测变压器内部小电流故障（如中性点附近的单相接地及相间短路，单相小匝间短路）的能力。

根据研究单位各种动模与静模试验统计表明：在变压器正常运行工况下发生1.5%的匝间故障时，工频变化量差动保护都能灵敏动作。

2、为何要采用变斜率比率差动原理？答：（1）变斜率比率差动一开始就带制动特性，可以很好地与CT不平衡电流匹配,防止了两折线比率差动拐点设置不合理产生的问题；（2）与普通比率差动比较，增加了灵敏动作区，提高了轻微内部故障时保护的灵敏度；同时，变斜率比率差动在制动电流很大时，减小一块易误动区，提高了安全性。

3、差动保护采用何种原理防止励磁涌流时误动？答：差动保护采用二次谐波原理及波形判别原理防止励磁涌流时差动的误动。

4、变压器差动保护对YD变压器电流的幅值和相位如何调整？RCS-985采用软件实现Y->Δ变换调整变压器各侧TA二次电流相位。

同时，通过软件自动平衡各侧的变比差别，最大的调整倍数：各侧均为5A的CT，相对于标准侧，调整系数范围0.01-6.4倍。

对于标准侧为5A的CT，调整侧为1A的CT，调整系数范围0.01–32倍。

5、定子匝间保护如何实现？如发电机中性点能引出6个端子，定子匝间保护由裂相横差和单元件横差保护实现，灵敏度最高；如发电机中性点只能引出3个端子时，机端配置匝间保护专用PT，采用纵向零序电压匝间保护方案，RCS-985中采用电流比率制动方案区分区外故障；如没有专用PT，采用工频变化量负序功率方向匝间保护。

6、发电机是否具备“低电压保持记忆过流保护”，作为自并励机组的后备保护？答：RCS-985装置发电机复合电压过流保护具备“低电压保持记忆过流保护”功能，记忆时间足够保护动作（记忆时间为15S）。

发电机零序差动保护原理你看啊，发电机就像一个超级大的能量源，它在发电的时候，里面的电流那可是相当复杂的。

零序差动保护呢，就像是给发电机安排的一个小卫士，专门盯着一些特殊的情况。

咱先从什么是零序电流说起。

想象一下，在发电机的三相线路里，正常情况下，三相电流是平衡的，就像三个小伙伴手拉手，力量均匀分配。

但是呢，一旦有故障了，比如说某一相接地了，这就像这个小伙伴突然被拉走了，平衡就被打破了。

这个时候就会产生零序电流，就好像是多出来的一个小捣蛋鬼。

这个零序电流啊，它有自己独特的路径，在三相四线制系统里，它会通过中性线流回去。

那这个零序差动保护怎么发现这个小捣蛋鬼呢？它是通过比较发电机中性点侧和机端侧的零序电流来工作的。

你可以把中性点侧和机端侧想象成两个小岗哨。

正常的时候，这两个地方的零序电流应该是一样的，就像两个岗哨看到的情况是相同的。

但是当有接地故障之类的问题出现时，中性点侧和机端侧的零序电流就不一样了。

比如说机端侧因为靠近故障点，零序电流可能就变大了，而中性点侧可能还保持原来的状态或者变化比较小。

这时候，零序差动保护就开始发挥作用啦。

它就像一个超级敏感的小侦探，一旦发现这两个岗哨报告的零序电流不一样，而且这个差别达到了它设定的一个小标准，它就会觉得大事不妙，肯定是发电机哪里出问题了。

然后呢，它就会迅速采取行动，比如说给控制中心发送信号，让工作人员知道发电机可能有故障了，严重的时候它还能直接让发电机停下来，避免故障变得更严重。

再说说这个保护原理的好处吧。

它对于发电机的保护那可是相当精准的。

就像给发电机穿上了一件特制的铠甲，专门针对这种零序电流异常的情况。

不像其他一些保护方式可能比较笼统，零序差动保护就像是一把精准的手术刀，直切要害。

而且啊，它能很快地发现故障，这就减少了故障对发电机的损害。

你想啊，如果发电机一直带病工作，就像一个人生病了还一直干活，那肯定会越来越严重的。

但是有了这个小卫士，就可以在故障刚冒头的时候就把它抓住，让发电机得到及时的治疗。

发电机差动保护原理
发电机差动保护原理是一种用于保护发电机的电气装置。

它的作用是检测发电机定子和励磁绕组之间的电流差异，并在出现故障时迅速切断电源，以防止进一步损坏。

下面是发电机差动保护原理的具体工作过程：
1. 发电机差动保护装置通常由两个部分组成：差动电流互感器和差动继电器。

差动电流互感器安装在发电机的定子和励磁绕组之间，用于检测电流的差异。

差动继电器则根据差动电流互感器的信号来进行判断和控制。

2. 工作时，差动电流互感器通过比较定子和励磁绕组的电流来检测差异。

如果两者的电流相等，则差动电流互感器不会输出信号。

3. 当出现故障时，如发电机内部的绕组短路或接地故障，会导致定子和励磁绕组之间的电流差异增大。

差动电流互感器会通过检测这个差异，并将信号发送到差动继电器。

4. 差动继电器接收到信号后，会进行判断。

如果差动电流超过设定的阈值，差动继电器会发出切断电源的指令。

5. 切断电源后，发电机会停止运行，并由操作员进行修复。

这样可以防止进一步损坏发电机。

发电机差动保护原理通过比较定子和励磁绕组之间的电流差异，并在出现故障时切断电源，起到了保护发电机的作用。

它是发
电设备中重要的保护装置之一，能够有效地提高设备的可靠性和安全性。

发电机差动保护原理发电机差动保护是保护发电机正常运行的重要手段之一，它主要是针对发电机内部的绕组短路故障进行保护。

发电机差动保护的原理是利用发电机绕组之间的电流差值来实现对发电机内部故障的检测和保护。

下面我们将详细介绍发电机差动保护的原理和工作方式。

发电机差动保护的原理是基于基尔霍夫电流定律和法拉第电磁感应定律的。

当发电机内部发生绕组短路故障时，会导致绕组之间的电流发生不平衡，这就产生了差动电流。

差动电流是指发电机绕组之间的电流差值，它是发电机内部故障的重要特征之一。

因此，通过对差动电流进行监测和保护，可以实现对发电机内部故障的及时检测和切除，从而保护发电机的正常运行。

发电机差动保护的工作方式是通过对发电机绕组之间的电流进行差动比较来实现的。

具体来说，差动保护装置会同时监测发电机各个绕组的电流，然后将它们进行相减，得到差动电流。

如果差动电流超过了预设的阈值，就会判定为发电机内部发生了故障，差动保护装置会发出信号，切断发电机的电源，从而实现对发电机的保护。

在实际应用中，发电机差动保护还需要考虑到一些特殊情况，比如说发电机的启动和停机过程，以及负荷变化等因素。

针对这些情况，差动保护装置通常会设置一些延时和灵敏度保护，以确保在正常情况下不误动作，同时在发生故障时能够及时切除故障部分，保护发电机的安全运行。

总的来说，发电机差动保护是通过对发电机绕组之间的电流进行差动比较来实现对发电机内部故障的保护。

它利用差动电流作为故障特征，通过监测和判断差动电流的大小来实现对发电机的保护。

在实际应用中，还需要考虑到一些特殊情况，并设置相应的保护参数和逻辑，以确保差动保护能够可靠地工作。

发电机差动保护在发电机保护系统中占据着重要的地位，它能够有效地保护发电机的安全运行，为电力系统的稳定运行提供了重要保障。

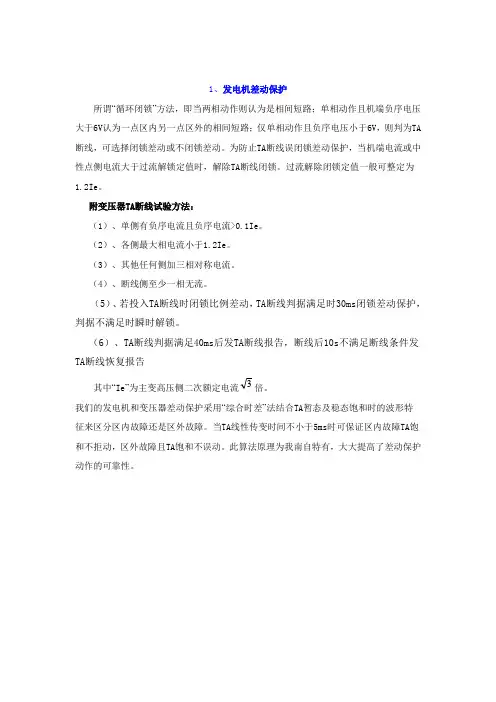

1、发电机差动保护所谓“循环闭锁”方法，即当两相动作则认为是相间短路；单相动作且机端负序电压大于6V认为一点区内另一点区外的相间短路；仅单相动作且负序电压小于6V，则判为TA 断线，可选择闭锁差动或不闭锁差动。

为防止TA断线误闭锁差动保护，当机端电流或中性点侧电流大于过流解锁定值时，解除TA断线闭锁。

过流解除闭锁定值一般可整定为1.2Ie。

附变压器TA断线试验方法：（1）、单侧有负序电流且负序电流>0.1Ie。

（2）、各侧最大相电流小于1.2Ie。

（3）、其他任何侧加三相对称电流。

（4）、断线侧至少一相无流。

（5）、若投入TA断线时闭锁比例差动，TA断线判据满足时30ms闭锁差动保护，判据不满足时瞬时解锁。

（6）、TA断线判据满足40ms后发TA断线报告，断线后10s不满足断线条件发TA断线恢复报告其中“Ie”为主变高压侧二次额定电流3倍。

我们的发电机和变压器差动保护采用“综合时差”法结合TA暂态及稳态饱和时的波形特征来区分区内故障还是区外故障。

当TA线性传变时间不小于5ms时可保证区内故障TA饱和不拒动，区外故障且TA饱和不误动。

此算法原理为我南自特有，大大提高了差动保护动作的可靠性。

差动CT接线原则:由于差流计算取自变压器各侧（或发电机两侧）电流的向量和，所以差动用CT的极性端必须同为靠近变压器侧（发电机）或远离变压器侧（发电机），且为全“Y“型接线。

实际上差动保护的原理就是把变压器或者发电机作为电路中的一个节点，在主变或者发电机不发生内部短路的情况下，根据基尔霍夫电流定律，流进节点的电流肯定等于流出节点的电流，逆极性的接线原则，就是在正常情况下使A、B、C各相差流为0，而发生内部短路时，故障相的差流是叠加的，差流很大。

2、匝间保护（元件横差保护或者纵向零序电压保护）（1）发电机单元件横差保护装设在发电机两个中性点连线上的横差保护，用作发电机定子绕组的匝间短路、分支开焊故障以及相间短路的主保护。

发电机差动保护的原理及作用1. 前言发电机是电力系统的重要组成部分，其正常运行对于电网的稳定运行至关重要。

然而，发电机也面临各种故障的风险，如短路、过载等。

因此，为了确保发电机的安全运行，差动保护系统被广泛应用。

2. 发电机差动保护的原理发电机差动保护的原理是基于电流差动原理，通过对发电机的入口和出口电流进行比较，以便检测和定位故障的发生。

其基本原理如下：2.1 故障状态下的差动电流当发电机出现故障时，故障点处的电流会发生变化。

这是由于故障造成的电路路径改变，导致了电流的分布变化。

因此，在故障点处的电流与正常工作状态下的电流存在差异。

2.2 电流差动计算发电机差动保护系统会对发电机的入口电流和出口电流进行差动计算。

差动计算可以通过以下公式表示：差动电流 = 入口电流 - 出口电流2.3 差动电流的分析与判断差动电流的大小和方向可以用于分析故障位置和类型。

根据差动电流的方向确定故障点的位置，根据差动电流的大小判断故障的类型（例如短路、接地等）。

3. 发电机差动保护的作用发电机差动保护在电力系统中起着重要的作用，下面从以下几个方面进行探讨：3.1 故障检测与定位发电机差动保护系统能够快速检测到发电机的故障，并确定故障位置。

通过及时准确地定位故障点，可以迅速采取措施进行修复，从而减少故障对电网的影响。

3.2 防止故障扩散当发生发电机故障时，如果不及时采取措施进行保护，故障可能会扩散到其他设备甚至整个电网中。

发电机差动保护系统能够及时切除故障电路，从而防止故障扩散。

3.3 提高电网安全性发电机差动保护系统能够快速、准确地检测故障，并自动采取措施进行保护。

这可以有效降低故障发生后的损失，提高电网的安全性和可靠性。

3.4 减少停电时间发电机故障如果得不到及时处理，可能导致电网停电。

而发电机差动保护系统能够迅速检测到故障，并自动进行切除和保护。

这可以大大减少停电时间，提高用户的供电可靠性。

4. 发电机差动保护的应用发电机差动保护系统广泛应用于各种类型的发电机，如水轮发电机、汽轮发电机等。

发电机差动保护的原理及作用
发电机差动保护是一种保护发电机的电气装置，其原理是通过测量发
电机绕组中的电流，将其与另一组同样绕组中的电流进行比较，以判
断是否存在故障。

该保护系统主要由差动继电器、CT（Current Transformer）和PT（Potential Transformer）等部分组成。

在正常情况下，发电机各相绕组中的电流应该相等。

但是如果某一个
绕组出现故障，如短路或开路等情况，就会导致该相绕组中的电流变化，从而引起差动电流的产生。

此时差动继电器会检测到这种变化，
并判断为故障信号。

差动继电器会立即切断发电机与系统之间的连接，并向操作人员发送警报信号。

CT和PT是发电机差动保护系统中不可缺少的部分。

CT用于将高压侧的大电流转换为低压侧小电流进行测量；PT则用于将高压侧的大电压转换为低压侧小电压进行测量。

这样可以使得差动继电器能够检测到
非常小的差动信号，并及时做出反应。

总之，发电机差动保护是一种非常重要的电气保护装置，它可以在发
生故障时及时切断电路，避免对系统的进一步损坏。

通过测量发电机
绕组中的电流，并将其与另一组同样绕组中的电流进行比较，以判断
是否存在故障。

CT和PT则用于将高压侧的大电流和大电压转换为低
压侧小电流和小电压进行测量，从而使得差动继电器能够检测到非常小的差动信号，并及时做出反应。

差动保护动作的原理
差动保护是一种电气保护装置，用于保护电力系统中的发电机、变压器和电动机等设备。

它的原理是利用设备两端的电流差值进行判断，当电流差超过设定的阈值时，差动保护装置会动作从而切断故障电路。

差动保护的原理可以分为以下几个步骤：
1.测量相间电流：差动保护装置会通过电流互感器等装置测量设备两端的相间电流。

这些电流值会传送到差动保护装置的继电器中进行处理。

2.计算电流差值：差动保护装置会通过对测量到的相间电流进行计算，得到相间电流的差值。

通常采用的计算方法是将设备两端的电流进行求和，然后与设备额定电流进行比较。

3.判断电流差值是否超过阈值：差动保护装置会将计算得到的电流差值与设定的阈值进行比较。

如果电流差值超过了阈值，说明设备发生了故障。

4.动作保护装置：当电流差值超过阈值时，差动保护装置会动作，切断故障电路，从而保护设备免受进一步损坏。

总结起来，差动保护的原理就是通过测量设备两端的电流差值，判断设备是否发生故障，并在故障发生时动作，以保护设备的安全运行。

差动保护是输入的两端CT电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入的两端CT之间的设备（可以是线路，发电机，电动机，变压器等电气设备）什么是差动保护[1]电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C 各是120度。

反相序（即是逆相序）是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个接点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

当差动电流大于差动保护装置的整定值时，保护动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。

差动保护原理差动保护差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。

当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护。

另外差动保护还有线路差动保护、母线差动保护等等。

变压器差动保护是防止变压器内部故障的主保护。

其接线方式，按回路电流法原理，把变压器两侧电流互感器二次线圈接成环流，变压器正常运行或外部故障，如果忽略不平衡电流，在两个互感器的二次回路臂上没有差电流流入继电器，即：iJ＝ibp＝iI-iII=0。

如果内部故障，如图ZD点短路，流入继电器的电流等于短路点的总电流。

即：iJ=ibp=iI2+iII2。

当流入继电器的电流大于动作电流，保护动作断路器跳闸。

功能差动保护是变压器的主保护，是按循环电流原理装设的。

主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

发电机差动保护的原理及作用发电机差动保护是指在发电机内部进行保护，以保证发电机的稳定运行和安全性。

差动保护的原理是通过比较发电机两端的电流差异来判断是否存在故障。

本文将详细介绍发电机差动保护的原理、作用以及实现方法。

一、差动保护的原理差动保护的原理基于电流的基本定律——基尔霍夫定律，即在一个封闭电路内，流入的电流等于流出的电流。

因此，当发电机两端的电流不相等时，就说明存在故障。

发电机差动保护的核心就是利用这个原理进行保护。

具体来说，差动保护的原理是将发电机两端的电流通过互感器进行变压，再通过差动继电器进行比较。

如果两端的电流差异超过设定值，就会启动保护动作，切断故障电路，以确保发电机的安全运行。

二、差动保护的作用发电机差动保护的作用是保护发电机本身，防止因为内部故障导致发电机损坏。

具体来说，差动保护可以保护发电机内部的绕组、绝缘材料、开关设备等，防止电流过大或者电流短路等故障。

差动保护还可以防止因为外界故障引起发电机内部故障，如电网短路、线路故障等。

在这些情况下，差动保护可以及时切断故障电路，防止故障扩大，保护发电机的安全。

三、差动保护的实现方法差动保护的实现方法通常包括三个步骤：测量、比较和保护。

具体来说，差动保护的实现方法如下：1.测量测量是差动保护的第一步，即通过互感器对发电机两端的电流进行测量。

互感器是一种电器元件，能够将电流变成电压。

互感器的作用是将发电机两端的电流变成对应的电压信号，以便进行比较。

2.比较比较是差动保护的第二步，即将测量到的电流信号进行比较。

比较的方法通常是利用差动继电器，将发电机两端的电流信号进行差分运算，得到差值信号。

如果差值信号超过设定值，就说明存在故障，需要启动保护动作。

3.保护保护是差动保护的第三步，即根据比较的结果进行保护动作。

保护动作通常是通过继电器实现的，可以切断故障电路，防止故障扩大。

同时，保护动作还需要发送信号给控制系统，以便进行相应的处理。

四、总结发电机差动保护是保护发电机的重要手段之一，通过测量、比较和保护三个步骤，可以及时发现和切断发电机内部的故障电路，保证发电机的稳定运行和安全性。

发电机纵差动保护培训资料1、发电机纵差动保护原理对发电机相间短路的主保护，不但要求能正确区别发电机内、外部故障，而且还要求无延时地切除内部故障，为此而设置发电机纵差动保护。

在发电机中型点侧配置一组电流互感器，在发电机出口配置一组电流互感器，其保护范围为两电流互感器之间的发电机定子绕组及引出线。

两电流互感器是同一电压等级、同变比、可同型及特性尽可能相近的，其不平衡电流比较小。

为防止外部短路暂态不平横电流的影响，差动继电器可选用带中间速饱和电流器的继电器。

不平衡电流计算只考虑两电流互感器不一致而产生的不平蘅电流。

Ibp.max =KftqKtxfiI（3）dmaxKftq—非周期分量影响系数 BCH—2继电器取1Ktx—同型系数取0.5 fi=0.1 ID（3）max —外部短路最大短路电流周期分量为了防止电流互感器二次回路断线引起保护误动，设计有电流互感器二次回路断线监视装置，在发电机电流互感器二次回路断线后延时发信。

正常运行时发出断线信号后，运行人员应将差动保护退出，以防在断线情况下发生外部短路时差动保护误动。

2、发电厂330KV发电机差动保护蒲城发电厂1、2号发动机采用单星形中型点经中值电阻（1000欧）接地接线方式，差动保护采用BCH—12型差动继电器，保护范围是中型点CT与发电机出口CT之间、反映相间短路和单相接地故障，此保护未设CT断线闭锁，依靠躲过单相CT断线二次不平衡电流来闭锁CT断线。

发电机另外与主变共设置一套差动保护，保护范围是330KV两个出口开关CT、发电机中性点CT、厂高变低压侧两分支CT之间的接地、相间短路。

3、发电机纵差动保护的评价1）发电机纵差动保护不能反映定子绕组匝间短路；2）发电机定子绕组不同地点发生短路时，由于定子绕组多点感应电动势不同及短路阻抗不同，所以短路电流大小不同，中性点附近短路或接地，差动保护不灵敏。

同步发电机构纵差动保护一、发电机纵差动保护的作用原理对发电机相间短路的主保护，不但要求能正确区别发电机内、外故障，而且还要求无延时地切除内部故障。

发电机比率制动式差动保护比率制动式差动保护是发电机内部相间短路故障的主保护。

5.1.1保护原理5.1.1.1比率差动原理。

差动动作方程如下：I op ( I res 时)I op + S(I res – ( I res > 时)式中：I op 为差动电流，为差动最小动作电流整定值，I res 为制动电流，为最小制动电流整定值，S 为比率制动特性的斜率。

各侧电流的方向都以指向发电机为正方向，见图5.1.1。

差动电流： N T op I I I ⋅⋅+= 制动电流： 2N T res I I I ⋅⋅-= 式中：I T ，I N 分别为机端、中性点电流互感器(TA)二次侧的电流，TA 的极性见图5.1.1。

图5.1.1 电流极性接线示意图（根据工程需要，也可将TA 极性端均定义为靠近发电机侧）5.1.1.2 TA 断线判别当任一相差动电流大于倍的额定电流时启动TA 断线判别程序，满足下列条件认为TA 断线：a. 本侧三相电流中至少一相电流为零；b. 本侧三相电流中至少一相电流不变；c. 最大相电流小于倍的额定电流。

发电机匝间保护发电机匝间保护作为发电机内部匝间短路的主保护。

根据电厂一次设备情况，可选择以下方案中的一种：5.2.1故障分量负序方向(ΔP 2) 匝间保护该方案不需引入发电机纵向零序电压。

故障分量负序方向(ΔP 2)保护应装在发电机端，不仅可作为发电机内部匝间短路的主保护，还可作为发电机内部相间短路及定子绕组开焊的保护。

5.2.1.1保护原理当发电机三相定子绕组发生相间短路、匝间短路及分支开焊等不对称故障时，在故障点出现负序源。

故障分量负序方向元件的2.U ∆和2.I ∆分别取自机端TV 、TA ，其TA 极性图见图5.2.1.1，则故障分量负序功率P 2为：式中2Λ∆I 为2•∆I 的共轭相量，sen 。

2为故障分量负序方向继电器的最大灵敏角。

一般取60~80(2.I ∆滞后2.U ∆的角度)。

一、发电机相间短路的纵联差动保护将发电机两侧变比和型号相同的电流互感器二次侧图示极性端纵向连接起来，差动继电器KD 接于其差回路中，当正常运行或外部故障时，I 1 与 I 2 反向流入，KD 的电流为11TA In - 22TA I n =1I '- 2I '≈0 ，故KD 不会动作。

当在保护 区内K2点故障时， I1与 I2 同向流入，KD 的电流为：11TA I n + 22TA I n =1I '+ 2I '=2k TAI n当2k TAI n 大于KD 的整定值时，即 1I ' - (3)maxmax /unb st unp i k TA I K K f I n =≠0 ,KD 动作。

这里需要指出的是：上面的讨论是在理想情况下进行的，实际上两侧的电流互感器的特性（励磁特性、饱和特性）不可能完全一致，误差也不一样，即nTA1≠nTA2，正常运行及外部故障时，2k TAI n ≥I set ，总有一定量值的电流流入KD, 此电流称为不平衡电流，用Iunb 表示。

通常，在发电机正常运行时，此电流很小，当外部故障时，由于短路电流的作用，TA 的误差增大，再加上短路电流中非周期分量的影响，Iunb 增大，一般外部短路电流越大，Iunb 就可能越大，其最大值可达：.min.min .min()brk brk op ork brk op I I I K I I I >≥≤+式中：Kst ——同型系数，取；Kunp ——非周期性分量影响系数，取为1～； fi ——TA 的最大数值误差，取。

为使KD 在发电机正常运行及外部故障时不发生误动作， KD 的动作值必须大于最大平衡电流，即Iop=(Krel 为可靠系数，取）。

越大，动作值Iop 就越大，这样就会使保护在发电机内部故障的灵敏度降低。

此时，若出现较轻微的内部故障，或内部经比较大的过渡电阻Rg 短路时，保护不能动作。

叙述发电机差动保护的原理发电机差动保护是为了避免发电机故障时对电网造成严重影响而采取的一种保护措施,其基本原理如下:1. 工作原理当发电机出现内部故障时,会产生电流差动,即发电机入口和出口之间的电流存在差异。

差动保护就是根据电流差动情况,判断发电机是否存在故障,并迅速将故障发电机与电网隔离。

2. 电流差动比较差动保护通过比较发电机两端的电流,如果电流值存在差异超过一定百分比,表示发电机内部存在故障,这时保护装置就会动作隔离故障发电机。

3. 设置差动保护值差动保护动作值的设置应大于发电机正常运行时可能产生的最大误差,同时应小于发电机最轻度内部故障情况下可能出现的最小差动电流,以达到灵敏和可靠的保护。

4. 电流变压器配置需要在发电机入口和出口配置具有充分精度的互感器或电流互感器,来检测电流差异。

还需选择合适变比,满足保护要求。

5. 差动保护装置包括电流互感器、电流回路、差动继电器、时间延迟电路、鳃式负荷开关等部分组成。

继电器检测电流差异,执行保护动作的切断。

6. 多速发电机的差动保护多速发电机在不同转速下,其内部回路参数有较大变化,因此差动保护装置要能够对应多种工况,设置灵活的保护值。

7. 整定保护值需要对差动保护进行整定,通过发电机运行测试确定最佳的保护定值,以确保在故障时迅速动作,并避免误动作。

8. 系统协调差动保护要与发电机的其他保护系统协调配合,优先发挥差动保护的作用,其他保护起备用作用,形成完善的保护系统。

9.定期测试要定期对差动保护进行模拟测试和整定,确保其性能的参数设置都符合要求,能够可靠地在故障时起到隔离保护作用。

10. 差动保护的应用范围差动保护不仅用于发电机保护,也广泛应用于变压器、电动机、电力传输线路等电力设备的保护。

综上所述,这些就是发电机差动保护的主要原理。

它对保证电网安全运行具有重要作用。

一、发电机相间短路的纵联差动保护将发电机两侧变比和型号相同的电流互感器二次侧图示极性端纵向连接起来，差动继电器KD 接于其差回路中，当正常运行或外部故障时，I 1 与 I 2 反向流入，KD 的电流为11TA I n - 22TA I n =1I ' - 2I '≈0 ，故KD 不会动作。

当在保护 区内K2点故障时， I1与 I2 同向流入，KD 的电流为：11TA I n + 22TA I n =1I ' + 2I '=2k TAI n当2k TAI n 大于KD 的整定值时，即 1I '- (3)m a xm a x /u n b s tu n p i kT AI K K f I n=≠0 ,KD 动作。

这里需要指出的是：上面的讨论是在理想情况下进行的，实际上两侧的电流互感器的特性（励磁特性、饱和特性）不可能完全一致，误差也不一样，即nTA1≠nTA2，正常运行及外部故障时，2k TAI n ≥I set ，总有一定量值的电流流入KD, 此电流称为不平衡电流，用Iunb 表示。

通常，在发电机正常运行时，此电流很小，当外部故障时，由于短路电流的作用，TA 的误差增大，再加上短路电流中非周期分量的影响，Iunb 增大，一般外部短路电流越大，Iunb 就可能越大，其最大值可达：.min.min .min()brk brk op ork brk op I I I K I I I >≥≤+式中：Kst ——同型系数，取0.5；Kunp ——非周期性分量影响系数，取为1～1.5； fi ——TA 的最大数值误差，取0.1。

为使KD 在发电机正常运行及外部故障时不发生误动作， KD 的动作值必须大于最大平衡电流Iunb.max ，即Iop=KrelIunb.max (Krel 为可靠系数，取1.3）。

Iunb.max 越大，动作值Iop 就越大，这样就会使保护在发电机内部故障的灵敏度降低。
