发电机的差动保护

百度文库- 让每个人平等地提升自我1、发电机差动保护整定计算（1）最小动作电流的选取=～I gn/n a式中：I gn——发电机额定电流n a——电流互感器变比0.2 * 10190取=（～） I gn/n a== 12000/ 5本保护选择 =1A（2）制动特性拐点的选择当定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，拐点 1 电流选择大于发电机额定电流，本保护选拐点 1 为 5A。

拐点 2 电流选择 CT开始饱和时的电流，本保护选拐点 2 值为 40A。

（3）制动系数的选取按照外部短路电流下，差动保护不误动来整定。

=K rel *K ap*K cc*K er式中： K rel——可靠系数，取～K ap——非周期分量系数，取～ 2K cc——互感器同型系数，取K er ——互感器变比误差系数，取取各系数最大值，则 =*2**=考虑到电流互感器的饱和或其暂态特性畸变的影响，为安全起见，宜适当提高制动系数值，取K1=30%，根据厂家说明书K2推荐值为 80%-100%，本保护取 K2=80%。

原保护为单斜率，定值为K1=30%。

保护动作于全停，启动快切，启动断路器失灵。

2、主变差动及速断保护整定计算（1）最小动作电流的选取按躲过变压器额定负载时的不平衡电流来整定。

=K rel (K er +△U+△m)I n/n a式中：I n——变压器额定电流n a——电流互感器变比K rel——可靠系数，取～K er——电流互感器的变比误差， 10P型取 *2 ，5P 型和 TP型取*2 △U——变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）△m——由于电流互感器变比未完全匹配产生的误差，初设时取在工程实用整定计算中可选取 =（～）I n/n a，一般工程宜采用不0.4 * 882.7小于 I n/n a。

取 =n a==本保护选取 =（2）制动特性拐点的选择拐点 1 定值要求大于强迫冷循环情况下的额定电流，小于紧急情况下的过负荷电流，本保护取5A。

发电机差动保护原理 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT发电机比率制动式差动保护比率制动式差动保护是发电机内部相间短路故障的主保护。

5.1.1保护原理5.1.1.1比率差动原理。

差动动作方程如下：I op ? ( I res ? 时)I op ? + S(I res – ( I res > 时)式中：I op 为差动电流，为差动最小动作电流整定值，I res 为制动电流，为最小制动电流整定值，S 为比率制动特性的斜率。

各侧电流的方向都以指向发电机为正方向，见图5.1.1。

差动电流： N T op I I I ⋅⋅+=制动电流： 2N T res I I I ⋅⋅-= 式中：I T ，I N 分别为机端、中性点电流互感器(TA)二次侧的电流，TA 的极性见图5.1.1。

图5.1.1 电流极性接线示意图（根据工程需要，也可将TA 极性端均定义为靠近发电机侧）5.1.1.2 TA 断线判别当任一相差动电流大于倍的额定电流时启动TA 断线判别程序，满足下列条件认为TA 断线：a. 本侧三相电流中至少一相电流为零；b. 本侧三相电流中至少一相电流不变；c. 最大相电流小于倍的额定电流。

发电机匝间保护发电机匝间保护作为发电机内部匝间短路的主保护。

根据电厂一次设备情况，可选择以下方案中的一种：5.2.1故障分量负序方向(ΔP 2) 匝间保护该方案不需引入发电机纵向零序电压。

故障分量负序方向(ΔP 2)保护应装在发电机端，不仅可作为发电机内部匝间短路的主保护，还可作为发电机内部相间短路及定子绕组开焊的保护。

5.2.1.1保护原理当发电机三相定子绕组发生相间短路、匝间短路及分支开焊等不对称故障时，在故障点出现负序源。

故障分量负序方向元件的2.U ∆和2.I ∆分别取自机端TV 、TA ，其TA 极性图见图5.2.1.1，则故障分量负序功率?P 2为：式中2Λ∆I 为2•∆I 的共轭相量，?sen 。

发电机差动保护原理
发电机差动保护原理是一种用于保护发电机的电气装置。

它的作用是检测发电机定子和励磁绕组之间的电流差异，并在出现故障时迅速切断电源，以防止进一步损坏。

下面是发电机差动保护原理的具体工作过程：
1. 发电机差动保护装置通常由两个部分组成：差动电流互感器和差动继电器。

差动电流互感器安装在发电机的定子和励磁绕组之间，用于检测电流的差异。

差动继电器则根据差动电流互感器的信号来进行判断和控制。

2. 工作时，差动电流互感器通过比较定子和励磁绕组的电流来检测差异。

如果两者的电流相等，则差动电流互感器不会输出信号。

3. 当出现故障时，如发电机内部的绕组短路或接地故障，会导致定子和励磁绕组之间的电流差异增大。

差动电流互感器会通过检测这个差异，并将信号发送到差动继电器。

4. 差动继电器接收到信号后，会进行判断。

如果差动电流超过设定的阈值，差动继电器会发出切断电源的指令。

5. 切断电源后，发电机会停止运行，并由操作员进行修复。

这样可以防止进一步损坏发电机。

发电机差动保护原理通过比较定子和励磁绕组之间的电流差异，并在出现故障时切断电源，起到了保护发电机的作用。

它是发
电设备中重要的保护装置之一，能够有效地提高设备的可靠性和安全性。

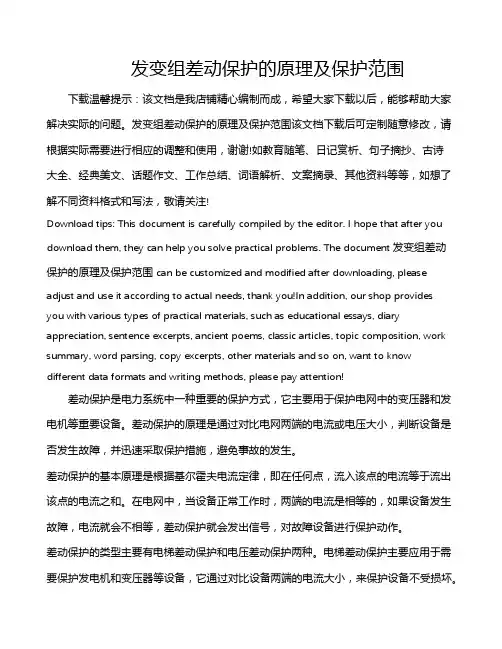

发变组差动保护的原理及保护范围下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

发变组差动保护的原理及保护范围该文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document发变组差动保护的原理及保护范围 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop providesyou with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!差动保护是电力系统中一种重要的保护方式，它主要用于保护电网中的变压器和发电机等重要设备。

发电机差动保护原理发电机差动保护是保护发电机正常运行的重要手段之一，它主要是针对发电机内部的绕组短路故障进行保护。

发电机差动保护的原理是利用发电机绕组之间的电流差值来实现对发电机内部故障的检测和保护。

下面我们将详细介绍发电机差动保护的原理和工作方式。

发电机差动保护的原理是基于基尔霍夫电流定律和法拉第电磁感应定律的。

当发电机内部发生绕组短路故障时，会导致绕组之间的电流发生不平衡，这就产生了差动电流。

差动电流是指发电机绕组之间的电流差值，它是发电机内部故障的重要特征之一。

因此，通过对差动电流进行监测和保护，可以实现对发电机内部故障的及时检测和切除，从而保护发电机的正常运行。

发电机差动保护的工作方式是通过对发电机绕组之间的电流进行差动比较来实现的。

具体来说，差动保护装置会同时监测发电机各个绕组的电流，然后将它们进行相减，得到差动电流。

如果差动电流超过了预设的阈值，就会判定为发电机内部发生了故障，差动保护装置会发出信号，切断发电机的电源，从而实现对发电机的保护。

在实际应用中，发电机差动保护还需要考虑到一些特殊情况，比如说发电机的启动和停机过程，以及负荷变化等因素。

针对这些情况，差动保护装置通常会设置一些延时和灵敏度保护，以确保在正常情况下不误动作，同时在发生故障时能够及时切除故障部分，保护发电机的安全运行。

总的来说，发电机差动保护是通过对发电机绕组之间的电流进行差动比较来实现对发电机内部故障的保护。

它利用差动电流作为故障特征，通过监测和判断差动电流的大小来实现对发电机的保护。

在实际应用中，还需要考虑到一些特殊情况，并设置相应的保护参数和逻辑，以确保差动保护能够可靠地工作。

发电机差动保护在发电机保护系统中占据着重要的地位，它能够有效地保护发电机的安全运行，为电力系统的稳定运行提供了重要保障。

一、发电机完全差动与不完全差动保护的区别：
由图1可以看出，发电机完全纵差保护与不完全纵差保护的区别是：对于完全纵差保护，在发电机中性点侧，输入到差动元件的电流为每相的全电流，而不完全差动保护，由中性点输入到差动元件的电流为每相定子绕组某一分支的电流。

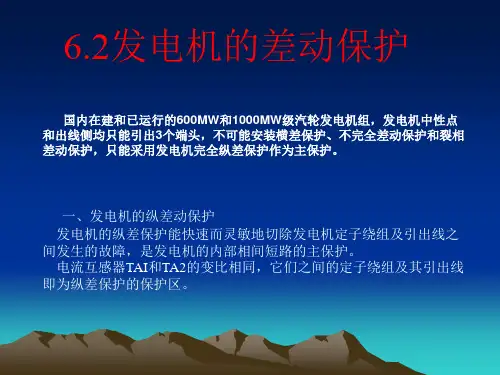

1 、完全纵差保护：
发电机完全纵差保护，是发电机相间故障的主保护。

由于差动元件两侧TA的型号、变比完全相同，受其暂态特性的影响较小。

其动作灵敏度也较高，但不能反应定子绕组的匝间短路及线棒开焊。

2 、不完全纵差保护：
不完全纵差保护除保护定子绕组的相间短路之外，尚能反应定子线棒开焊及某些匝间短路。

但是，由于在中性点侧只引入其一分支的电流，故在整定计算时，尚应考虑各分支电流不相等产生的差流。

另外，当差动元件两侧TA型号不同及变比不同时，受系统暂态过程的影响较大。

二、纵差保护与横差保护的区别：
以发电机为例：横差保护是反映发电机定子绕组的一相匝间短路和同一相两关联分支间的匝间短路的保护。

纵差保护是指反映发电机定子相间及引线的短路的保护。

区别：在定子引出线或中性点附近相间短路时，两中性点连线中的电流较小，横差保护不能动作，出现死区，而纵差保护就能取代。

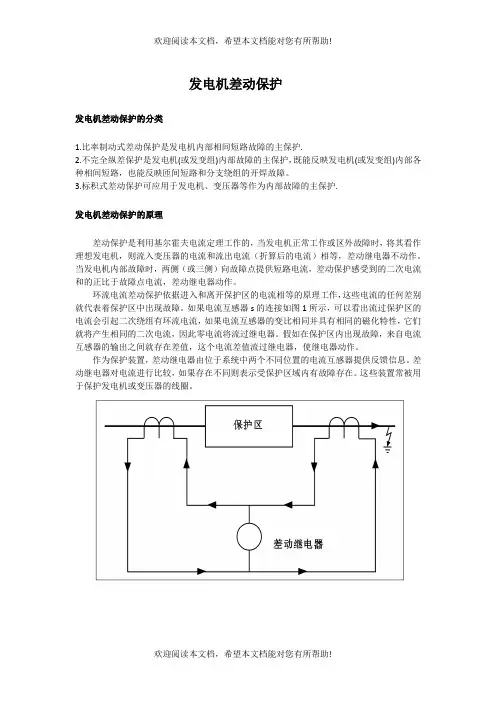

发电机差动保护发电机差动保护的分类1.比率制动式差动保护是发电机内部相间短路故障的主保护.2.不完全纵差保护是发电机(或发变组)内部故障的主保护，既能反映发电机(或发变组)内部各种相间短路，也能反映匝间短路和分支绕组的开焊故障。

3.标积式差动保护可应用于发电机、变压器等作为内部故障的主保护.发电机差动保护的原理差动保护是利用基尔霍夫电流定理工作的，当发电机正常工作或区外故障时，将其看作理想发电机，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。

当发电机内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

环流电流差动保护依据进入和离开保护区的电流相等的原理工作，这些电流的任何差别就代表着保护区中出现故障。

如果电流互感器s的连接如图1所示，可以看出流过保护区的电流会引起二次绕组有环流电流，如果电流互感器的变比相同并具有相同的磁化特性，它们就将产生相同的二次电流，因此零电流将流过继电器。

假如在保护区内出现故障，来自电流互感器的输出之间就存在差值，这个电流差值流过继电器，使继电器动作。

作为保护装置，差动继电器由位于系统中两个不同位置的电流互感器提供反馈信息。

差动继电器对电流进行比较，如果存在不同则表示受保护区域内有故障存在。

这些装置常被用于保护发电机或变压器的线圈。

使用差动保护的原因定子绕组或连接的绝缘的缺陷可以导致绕组和定子铁芯的严重损坏，损坏的程度取决于事故电流的大小和事故的持续时间。

采用保护来限制损坏的程度以控制修理的费用。

对一次发电设备，从电力系统中快速解列以维持系统的稳定性也是必要的。

对额定出力在1MVA以上的发电机，最普通的方法是采用发电机差动保护，一旦出现严重过流事故，这种单元保护的方式可以及时快速判断检测的绕组故障。

由电流互感器的位置所确定的保护的范围应与其它设备，如母线或升压变压器的保护范围相重迭。

不使用差动保护的情况（1）差动保护二次回路及电流互感器回路有变动或进行校验时。

发电机差动保护的原理及作用1. 前言发电机是电力系统的重要组成部分，其正常运行对于电网的稳定运行至关重要。

然而，发电机也面临各种故障的风险，如短路、过载等。

因此，为了确保发电机的安全运行，差动保护系统被广泛应用。

2. 发电机差动保护的原理发电机差动保护的原理是基于电流差动原理，通过对发电机的入口和出口电流进行比较，以便检测和定位故障的发生。

其基本原理如下：2.1 故障状态下的差动电流当发电机出现故障时，故障点处的电流会发生变化。

这是由于故障造成的电路路径改变，导致了电流的分布变化。

因此，在故障点处的电流与正常工作状态下的电流存在差异。

2.2 电流差动计算发电机差动保护系统会对发电机的入口电流和出口电流进行差动计算。

差动计算可以通过以下公式表示：差动电流 = 入口电流 - 出口电流2.3 差动电流的分析与判断差动电流的大小和方向可以用于分析故障位置和类型。

根据差动电流的方向确定故障点的位置，根据差动电流的大小判断故障的类型（例如短路、接地等）。

3. 发电机差动保护的作用发电机差动保护在电力系统中起着重要的作用，下面从以下几个方面进行探讨：3.1 故障检测与定位发电机差动保护系统能够快速检测到发电机的故障，并确定故障位置。

通过及时准确地定位故障点，可以迅速采取措施进行修复，从而减少故障对电网的影响。

3.2 防止故障扩散当发生发电机故障时，如果不及时采取措施进行保护，故障可能会扩散到其他设备甚至整个电网中。

发电机差动保护系统能够及时切除故障电路，从而防止故障扩散。

3.3 提高电网安全性发电机差动保护系统能够快速、准确地检测故障，并自动采取措施进行保护。

这可以有效降低故障发生后的损失，提高电网的安全性和可靠性。

3.4 减少停电时间发电机故障如果得不到及时处理，可能导致电网停电。

而发电机差动保护系统能够迅速检测到故障，并自动进行切除和保护。

这可以大大减少停电时间，提高用户的供电可靠性。

4. 发电机差动保护的应用发电机差动保护系统广泛应用于各种类型的发电机，如水轮发电机、汽轮发电机等。

发电机差动保护的原理及作用
发电机差动保护是一种保护发电机的电气装置，其原理是通过测量发
电机绕组中的电流，将其与另一组同样绕组中的电流进行比较，以判
断是否存在故障。

该保护系统主要由差动继电器、CT（Current Transformer）和PT（Potential Transformer）等部分组成。

在正常情况下，发电机各相绕组中的电流应该相等。

但是如果某一个
绕组出现故障，如短路或开路等情况，就会导致该相绕组中的电流变化，从而引起差动电流的产生。

此时差动继电器会检测到这种变化，
并判断为故障信号。

差动继电器会立即切断发电机与系统之间的连接，并向操作人员发送警报信号。

CT和PT是发电机差动保护系统中不可缺少的部分。

CT用于将高压侧的大电流转换为低压侧小电流进行测量；PT则用于将高压侧的大电压转换为低压侧小电压进行测量。

这样可以使得差动继电器能够检测到
非常小的差动信号，并及时做出反应。

总之，发电机差动保护是一种非常重要的电气保护装置，它可以在发
生故障时及时切断电路，避免对系统的进一步损坏。

通过测量发电机
绕组中的电流，并将其与另一组同样绕组中的电流进行比较，以判断
是否存在故障。

CT和PT则用于将高压侧的大电流和大电压转换为低
压侧小电流和小电压进行测量，从而使得差动继电器能够检测到非常小的差动信号，并及时做出反应。

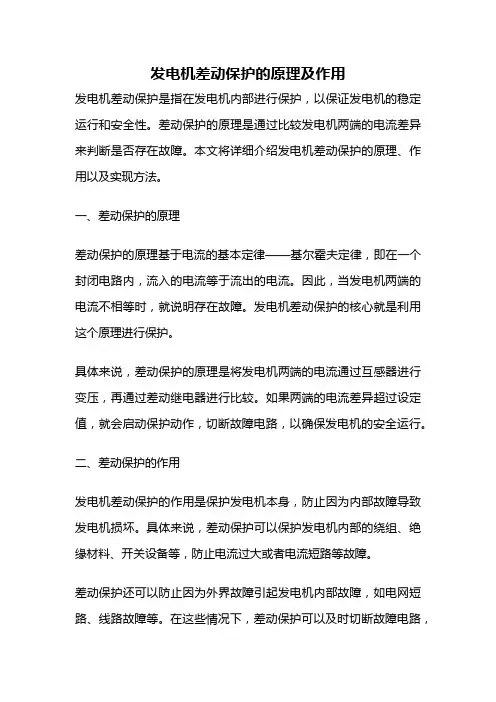

发电机差动保护的原理及作用发电机差动保护是指在发电机内部进行保护，以保证发电机的稳定运行和安全性。

差动保护的原理是通过比较发电机两端的电流差异来判断是否存在故障。

本文将详细介绍发电机差动保护的原理、作用以及实现方法。

一、差动保护的原理差动保护的原理基于电流的基本定律——基尔霍夫定律，即在一个封闭电路内，流入的电流等于流出的电流。

因此，当发电机两端的电流不相等时，就说明存在故障。

发电机差动保护的核心就是利用这个原理进行保护。

具体来说，差动保护的原理是将发电机两端的电流通过互感器进行变压，再通过差动继电器进行比较。

如果两端的电流差异超过设定值，就会启动保护动作，切断故障电路，以确保发电机的安全运行。

二、差动保护的作用发电机差动保护的作用是保护发电机本身，防止因为内部故障导致发电机损坏。

具体来说，差动保护可以保护发电机内部的绕组、绝缘材料、开关设备等，防止电流过大或者电流短路等故障。

差动保护还可以防止因为外界故障引起发电机内部故障，如电网短路、线路故障等。

在这些情况下，差动保护可以及时切断故障电路，防止故障扩大，保护发电机的安全。

三、差动保护的实现方法差动保护的实现方法通常包括三个步骤：测量、比较和保护。

具体来说，差动保护的实现方法如下：1.测量测量是差动保护的第一步，即通过互感器对发电机两端的电流进行测量。

互感器是一种电器元件，能够将电流变成电压。

互感器的作用是将发电机两端的电流变成对应的电压信号，以便进行比较。

2.比较比较是差动保护的第二步，即将测量到的电流信号进行比较。

比较的方法通常是利用差动继电器，将发电机两端的电流信号进行差分运算，得到差值信号。

如果差值信号超过设定值，就说明存在故障，需要启动保护动作。

3.保护保护是差动保护的第三步，即根据比较的结果进行保护动作。

保护动作通常是通过继电器实现的，可以切断故障电路，防止故障扩大。

同时，保护动作还需要发送信号给控制系统，以便进行相应的处理。

四、总结发电机差动保护是保护发电机的重要手段之一，通过测量、比较和保护三个步骤，可以及时发现和切断发电机内部的故障电路，保证发电机的稳定运行和安全性。
