差动保护培训课件差动保护培训课件差动保护是电力系统中一项重要的保护措施，它可以有效地检测和保护电力系统中的故障，确保电力系统的安全稳定运行。
在电力系统中，各种故障可能会导致电流异常增大或异常减小，而差动保护的作用就是通过比较系统中的电流差异来判断是否存在故障，并及时采取保护动作，以避免故障扩大和对电力设备造成损坏。
差动保护的基本原理是根据电流的差异来判断系统中是否存在故障。
在差动保护系统中，通常会有一组差动保护继电器，它们通过接收来自电流互感器的电流信号，并进行比较和判断。
当系统中的电流差异超过设定的阈值时，差动保护继电器会发出保护信号，触发相应的保护动作。
差动保护的可靠性和准确性对电力系统的安全运行至关重要。
为了确保差动保护的有效性，需要进行相关的培训和学习。
差动保护培训课件就是为了满足这一需求而开发的教学材料。
差动保护培训课件通常包括以下内容：1. 差动保护的基本原理：介绍差动保护的基本原理和工作方式，包括电流互感器的使用、差动保护继电器的工作原理等。
2. 差动保护的类型和应用：介绍差动保护的不同类型和应用场景，包括线路差动保护、变压器差动保护、发电机差动保护等。
3. 差动保护的配置和设置：介绍差动保护系统的配置和设置方法，包括选择合适的互感器、设置保护阈值等。
4. 差动保护的故障分析和处理：介绍差动保护系统中常见的故障类型和处理方法，包括故障诊断、保护动作延时等。
5. 差动保护的维护和检修：介绍差动保护系统的维护和检修方法，包括定期检查、设备更换等。
通过差动保护培训课件的学习，人们可以了解差动保护的基本原理和工作方式，掌握差动保护的配置和设置方法，提高对差动保护系统的故障分析和处理能力，以及差动保护系统的维护和检修技能。
差动保护培训课件的开发和使用，不仅可以提高电力系统工作人员的技术水平和工作效率，还可以提高电力系统的运行安全性和可靠性。
通过培训和学习，人们可以更好地理解差动保护的重要性，掌握差动保护的操作技巧，提高对电力系统的保护能力，确保电力系统的安全稳定运行。

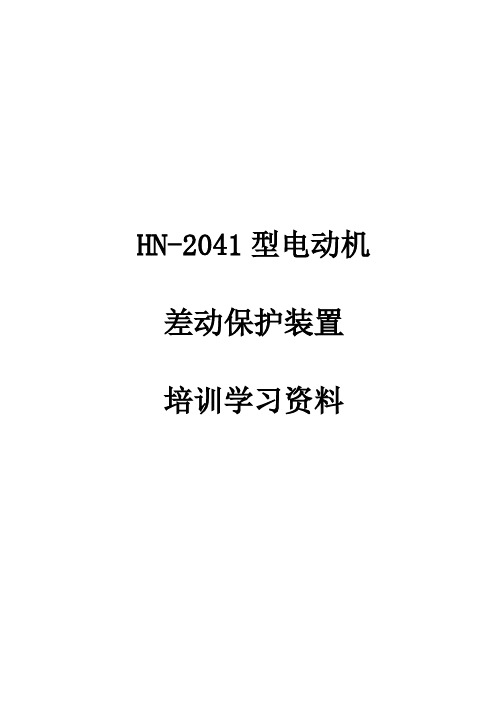

HN-2041型电动机差动保护装置培训学习资料目录1 系统概述 ............................................ 错误！未定义书签。
3工作原理............................................. 错误！未定义书签。
3.1保护和定值整定原理................................. 错误！未定义书签。
3.2 定值清单 ......................................... 错误！未定义书签。
3.4 测控原理 ......................................... 错误！未定义书签。
4 硬件说明 ............................................ 错误！未定义书签。
4.1 面板说明 ......................................... 错误！未定义书签。
4.2 信号指示灯 ........................................ 错误！未定义书签。
4.3 按键 ............................................. 错误！未定义书签。
4.5 模件说明 .......................................... 错误！未定义书签。
HN-2041型电动机差动保护装置 11 系统概述1.1 适用范围HN-2041型电动机差动保护装置（以下简称装置）主要用于2MW 及以上大型电动机及容量小于2MW 但其速断保护灵敏系数小于2.0的电动机的差动保护，与HN-2001电动机保护测控装置共同构成大型电动机的全套保护测控系统。
1.2主要特点◆ 保护功能与通讯功能相互独立，任何通信故障不影响保护单元的正常运行。
一、发电机完全差动与不完全差动保护的区别：
由图1可以看出，发电机完全纵差保护与不完全纵差保护的区别是：对于完全纵差保护，在发电机中性点侧，输入到差动元件的电流为每相的全电流，而不完全差动保护，由中性点输入到差动元件的电流为每相定子绕组某一分支的电流。
1 、完全纵差保护：
发电机完全纵差保护，是发电机相间故障的主保护。
由于差动元件两侧TA的型号、变比完全相同，受其暂态特性的影响较小。
其动作灵敏度也较高，但不能反应定子绕组的匝间短路及线棒开焊。
2 、不完全纵差保护：
不完全纵差保护除保护定子绕组的相间短路之外，尚能反应定子线棒开焊及某些匝间短路。
但是，由于在中性点侧只引入其一分支的电流，故在整定计算时，尚应考虑各分支电流不相等产生的差流。
另外，当差动元件两侧TA型号不同及变比不同时，受系统暂态过程的影响较大。
二、纵差保护与横差保护的区别：
以发电机为例：横差保护是反映发电机定子绕组的一相匝间短路和同一相两关联分支间的匝间短路的保护。
纵差保护是指反映发电机定子相间及引线的短路的保护。
区别：在定子引出线或中性点附近相间短路时，两中性点连线中的电流较小，横差保护不能动作，出现死区，而纵差保护就能取代。

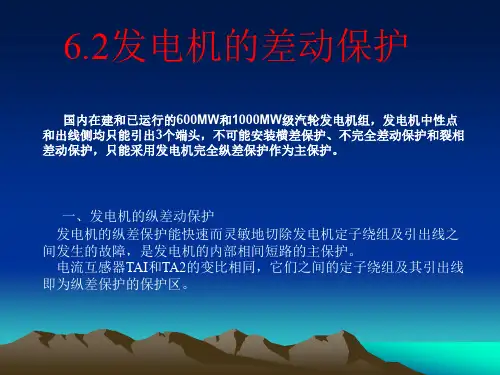

发电机纵差动保护培训资料1、发电机纵差动保护原理对发电机相间短路的主保护，不但要求能正确区别发电机内、外部故障，而且还要求无延时地切除内部故障，为此而设置发电机纵差动保护。
在发电机中型点侧配置一组电流互感器，在发电机出口配置一组电流互感器，其保护范围为两电流互感器之间的发电机定子绕组及引出线。
两电流互感器是同一电压等级、同变比、可同型及特性尽可能相近的，其不平衡电流比较小。
为防止外部短路暂态不平横电流的影响，差动继电器可选用带中间速饱和电流器的继电器。
不平衡电流计算只考虑两电流互感器不一致而产生的不平蘅电流。
Ibp.max =KftqKtxfiI（3）dmaxKftq—非周期分量影响系数 BCH—2继电器取1Ktx—同型系数取0.5 fi=0.1 ID（3）max —外部短路最大短路电流周期分量为了防止电流互感器二次回路断线引起保护误动，设计有电流互感器二次回路断线监视装置，在发电机电流互感器二次回路断线后延时发信。
正常运行时发出断线信号后，运行人员应将差动保护退出，以防在断线情况下发生外部短路时差动保护误动。
2、发电厂330KV发电机差动保护蒲城发电厂1、2号发动机采用单星形中型点经中值电阻（1000欧）接地接线方式，差动保护采用BCH—12型差动继电器，保护范围是中型点CT与发电机出口CT之间、反映相间短路和单相接地故障，此保护未设CT断线闭锁，依靠躲过单相CT断线二次不平衡电流来闭锁CT断线。
发电机另外与主变共设置一套差动保护，保护范围是330KV两个出口开关CT、发电机中性点CT、厂高变低压侧两分支CT之间的接地、相间短路。
3、发电机纵差动保护的评价1）发电机纵差动保护不能反映定子绕组匝间短路；2）发电机定子绕组不同地点发生短路时，由于定子绕组多点感应电动势不同及短路阻抗不同，所以短路电流大小不同，中性点附近短路或接地，差动保护不灵敏。
同步发电机构纵差动保护一、发电机纵差动保护的作用原理对发电机相间短路的主保护，不但要求能正确区别发电机内、外故障，而且还要求无延时地切除内部故障。
