Eplan电气图纸设计规范终版V

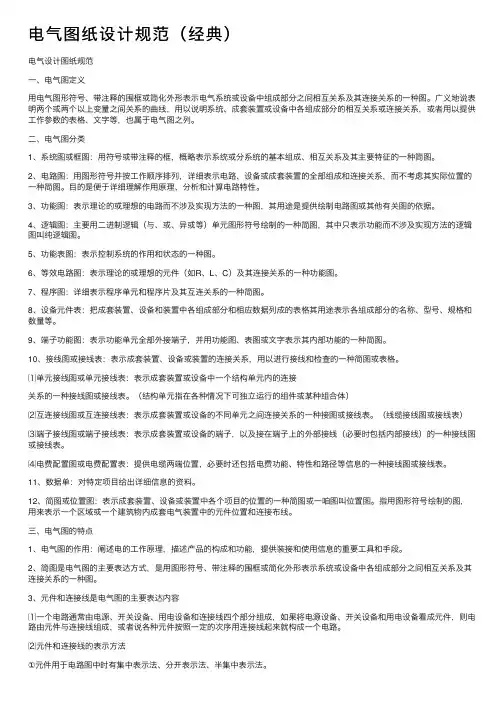

电⽓图纸设计规范（经典）电⽓设计图纸规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。

⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。

⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。

2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。

⽬的是便于详细理解作⽤原理、分析和计算电路特性。

3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要⽤⼆进制逻辑（与、或、异或等）单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。

5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。

6、等效电路图：表⽰理论的或理想的元件（如R、L、C）及其连接关系的⼀种功能图。

7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。

9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。

10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。

⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。

（结构单元指在各种情况下可独⽴运⾏的组件或某种组合体）⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。

（线缆接线图或接线表）⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线（必要时包括内部接线）的⼀种接线图或接线表。

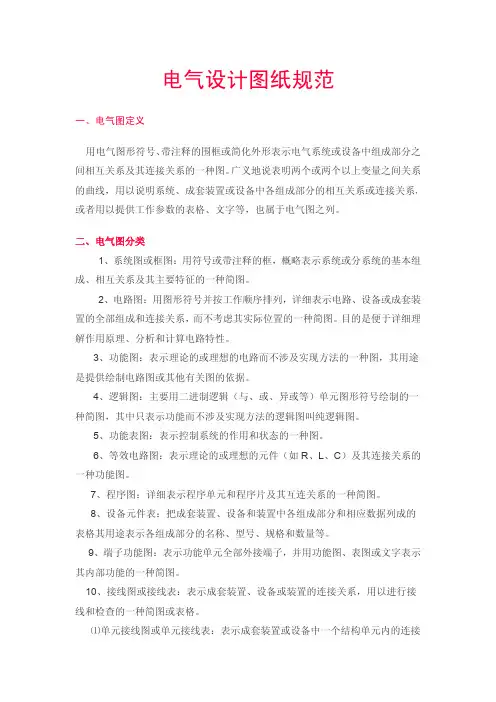

电气设计图纸规范一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

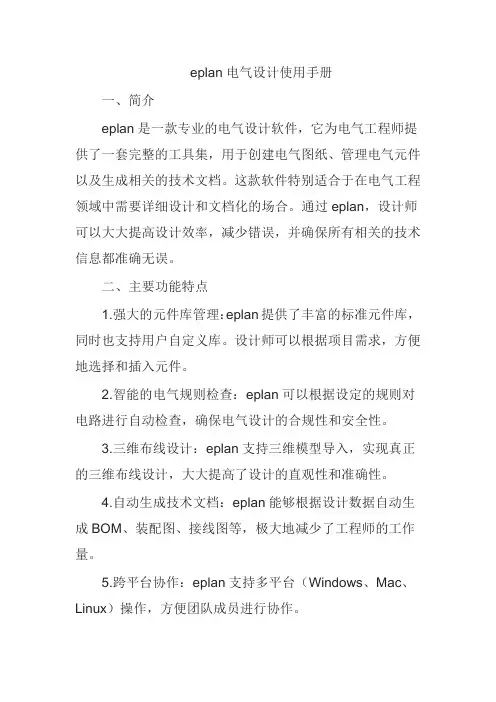

eplan电气设计使用手册一、简介eplan是一款专业的电气设计软件，它为电气工程师提供了一套完整的工具集，用于创建电气图纸、管理电气元件以及生成相关的技术文档。

这款软件特别适合于在电气工程领域中需要详细设计和文档化的场合。

通过eplan，设计师可以大大提高设计效率，减少错误，并确保所有相关的技术信息都准确无误。

二、主要功能特点1.强大的元件库管理：eplan提供了丰富的标准元件库，同时也支持用户自定义库。

设计师可以根据项目需求，方便地选择和插入元件。

2.智能的电气规则检查：eplan可以根据设定的规则对电路进行自动检查，确保电气设计的合规性和安全性。

3.三维布线设计：eplan支持三维模型导入，实现真正的三维布线设计，大大提高了设计的直观性和准确性。

4.自动生成技术文档：eplan能够根据设计数据自动生成BOM、装配图、接线图等，极大地减少了工程师的工作量。

5.跨平台协作：eplan支持多平台（Windows、Mac、Linux）操作，方便团队成员进行协作。

三、使用步骤1.启动eplan软件，选择合适的工程模板。

2.在元件库中选择需要的元件，将其拖拽到绘图区域。

3.根据电路设计需求，设置元件之间的电气连接。

4.根据需要，添加注释、说明等信息。

5.进行电气规则检查，确保设计合规。

6.根据需要生成相关的技术文档。

7.保存并导出工程文件。

四、注意事项1.在使用eplan进行电气设计时，应遵循相关的电气安全规范和标准。

2.确保在开始设计之前，已经充分了解了项目的需求和要求。

3.注意保持工作区的整洁，避免出现混乱的连线情况。

4.在生成技术文档时，应仔细核对所有信息，确保准确性。

5.在团队协作中，应确保每个成员都清楚了解自己的任务和责任。

6.定期保存工程文件，以防数据丢失。

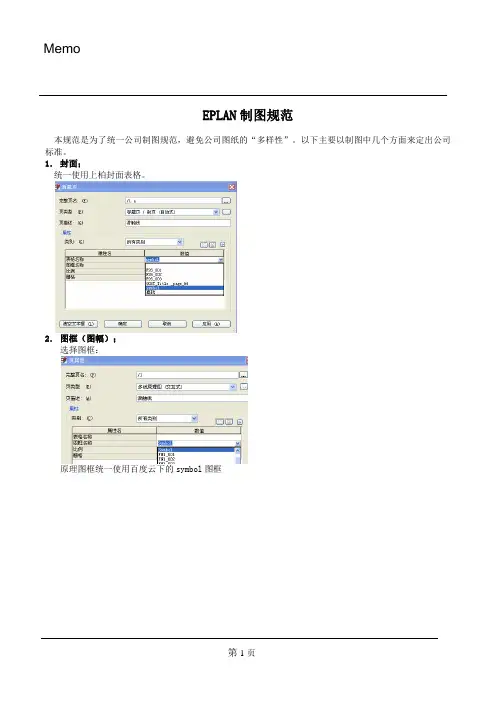

EPLAN制图规范本规范是为了统一公司制图规范，避免公司图纸的“多样性”。

以下主要以制图中几个方面来定出公司标准。

1．封面；统一使用上柏封面表格。

2．图框（图幅）；选择图框：原理图框统一使用百度云下的symbol图框3．符号；符号统一使用“symbol”中的符号，具体操作：工具-部件-管理-附加-设置并且规定只使用变量A与变量B，避免出现太多种类，力求图纸下整齐统一。

触点与开关按钮等遵循“左开右闭，上闭下开”原则。

4．部件（材料、零件）EPLAN中的每个符号都有其属性功能，在导出报表时这些功能都会显示出来。

所以我们必须要根据公司的元件属性来对元件改。

部件创建应遵循真实准确的原则与信息齐全的目的来创建。

创建方法：创建思路为定义好部件的规格，例如：产品部件编号、名称等信息，然后选择其符号。

步骤如下：1.新建部件：部件管理中选中零部件右键单击-新建2.定义属性：3.选择部件：电机功能模板：新建模板;定义功能（一般为可变）；选择符号；确定后即创建了改部件。

5．总体布局；包括两个部件1．原理图布局；原理图主要分1：单线图，系统图；2：多线图（ⅰ一次线路；ⅱ二次线路。

）；一次线路与二次线路需分开页，以便分开编缉线号。

布局尽量与下图思路一样，将触点按钮，指示灯，线圈等以竖直的方向放置。

行与行之间保持合适的距离，以美观为准。

2. 器件实物布置图一般实物布置上部：熔断器、中间继电器PLC、仪表仪器；等小型部件；中部：接触器、断路器、变频器、软启动等中型部件；下部：主要考虑用户接线（下进线方式），端子，接线铜排等。

部分器件左右之间需保持一定距离，主要针对器件发热散热问题。

器件上下到线槽间需留有合适的距离。

注：（如进线方式不同，需具体考虑）6．模板；模板请使用公司的模板，不需自我再创建。

如果模样中需要修改，请通过相议后修改，并统一更改。

作好模板的版本号。

另模板，表格等数据应放到指定目录下，不宜放置于其他地方，放置其他地方数据会引起不更新，因此需安放于指定安装目录下。

目录1图纸........................................................... 错误!未定义书签。

图纸类别...................................................... 错误!未定义书签。

图框.......................................................... 错误!未定义书签。

2封面、目录、更改记录........................................... 错误!未定义书签。

封面.......................................................... 错误!未定义书签。

目录表........................................................ 错误!未定义书签。

更改记录...................................................... 错误!未定义书签。

3连接图......................................................... 错误!未定义书签。

设计要求总则.................................................. 错误!未定义书签。

元器件命名.................................................... 错误!未定义书签。

电源命名...................................................... 错误!未定义书签。

线缆命名...................................................... 错误!未定义书签。

目录1图纸 (2)1.1图纸类别 (2)1.2图框 (2)2封面、目录、更改记录 (6)2.1封面 (6)2.2目录表 (7)2.3更改记录 (8)3连接图 (9)3.1设计要求总则 (9)3.2元器件命名 (10)3.3电源命名 (11)3.4线缆命名 (12)4通讯图 (28)5工位图 (29)6柜体图纸 (33)7BOM (37)11图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。

区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。

工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。

所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。

1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。

对当前页图纸主要内容进行说明。

o.图纸编号图- 1 图纸编号规则p.区域编号图- 2区域编号规则q.创建日期。

图纸首次创建日期（格式示例2014-05-05）r.完成日期。

文档完成日期（格式示例2014-05-05）s.图纸版本号。

编号采用英文大写字母，按A、B、C…依次排序t.更改日期。

当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。

电气图纸制图规范及电气图纸旳识读措施（一）一、电气图定义:用电气图形符号、带注释旳围框或简化外形体现电气系统或设备中构成部分之间互有关系及其连接关系旳一种图。

广义地说表明两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互有关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。

二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略体现系统或分系统旳基本构成、互有关系及其重要特性旳一种简图。

2.电路图: 用图形符号并按工作次序排列, 详细体现电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。

目旳是便于详细理解作用原理、分析和计算电路特性。

3.功能图: 体现理论旳或理想旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其他有关图旳根据。

4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只体现功能而不波及实现措施旳逻辑图叫纯逻辑图。

5.功能表图: 体现控制系统旳作用和状态旳一种图。

6.等效电路图: 体现理论旳或理想旳元件（如R、L、C）及其连接关系旳一种功能图。

7、程序图: 详细体现程序单元和程序片及其互连关系旳一种简图。

8、设备元件表: 把成套装置、设备和装置中各构成部分和对应数据列成旳表格其用途体现各构成部分旳名称、型号、规格和数量等。

9、端子功能图: 体现功能单元所有外接端子, 并用功能图、表图或文字体现其内部功能旳一种简图。

10、接线图或接线表: 体现成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。

⑴单元接线图或单元接线表: 体现成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。

（构造单元指在多种状况下可独立运行旳组件或某种组合体）⑵互连接线图或互连接线表: 体现成套装置或设备旳不同样单元之间连接关系旳一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表: 体现成套装置或设备旳端子, 以及接在端子上旳外部接线（必要时包括内部接线）旳一种接线图或接线表。

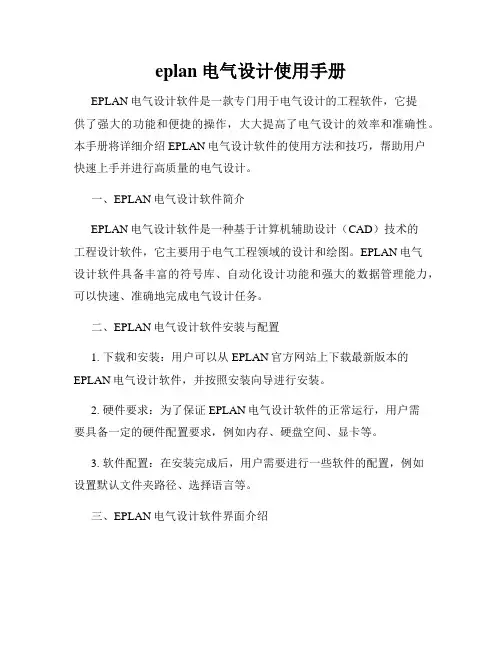

eplan电气设计使用手册EPLAN电气设计软件是一款专门用于电气设计的工程软件，它提供了强大的功能和便捷的操作，大大提高了电气设计的效率和准确性。

本手册将详细介绍EPLAN电气设计软件的使用方法和技巧，帮助用户快速上手并进行高质量的电气设计。

一、EPLAN电气设计软件简介EPLAN电气设计软件是一种基于计算机辅助设计（CAD）技术的工程设计软件，它主要用于电气工程领域的设计和绘图。

EPLAN电气设计软件具备丰富的符号库、自动化设计功能和强大的数据管理能力，可以快速、准确地完成电气设计任务。

二、EPLAN电气设计软件安装与配置1. 下载和安装：用户可以从EPLAN官方网站上下载最新版本的EPLAN电气设计软件，并按照安装向导进行安装。

2. 硬件要求：为了保证EPLAN电气设计软件的正常运行，用户需要具备一定的硬件配置要求，例如内存、硬盘空间、显卡等。

3. 软件配置：在安装完成后，用户需要进行一些软件的配置，例如设置默认文件夹路径、选择语言等。

三、EPLAN电气设计软件界面介绍EPLAN电气设计软件的界面设计简洁明了，主要分为菜单栏、工具栏、绘图区域和属性栏等组成。

用户可以根据需要自定义界面布局和工具栏的显示与隐藏，以适应不同的工作习惯和需求。

四、EPLAN电气设计软件基本操作1. 创建项目：在EPLAN电气设计软件中，用户可以创建不同的项目，每个项目对应一个电气设计任务。

用户需要设置项目的属性和参数，并选择合适的图纸模板和符号库。

2. 绘制电路图：在开始进行电气设计之前，用户需要先绘制电路图。

EPLAN电气设计软件提供了丰富的符号库，用户可以从库中选择合适的电气元件进行绘图，并通过连线进行连接。

3. 完善电路图：除了基本的电气元件外，电路图还需要添加文字、注释、引线、标签等信息，以便于理解和识别。

用户可以通过EPLAN电气设计软件提供的工具，在电路图上添加这些辅助信息。

4. 生成清单：EPLAN电气设计软件支持自动生成电气元件清单，用户只需点击相应的按钮，即可生成清单，并导出到Excel或其他格式的文件中。

eplan电气设计使用手册EPLAN电气设计软件是一款专业的电气工程设计工具，广泛应用于各类电气设备的设计与开发。

本手册将为用户提供EPLAN电气设计软件的基本功能介绍以及使用技巧，旨在帮助用户熟悉并有效使用该软件。

一、EPLAN电气设计简介1.1 EPLAN电气设计概述EPLAN电气设计是一款专业的电气自动化设计软件，可以快速高效地进行电气工程设计，涵盖了电气原理图绘制、线缆布线设计、电气部件选型以及相关的图纸输出等功能。

1.2 EPLAN电气设计的特点EPLAN电气设计软件具有以下几个显著特点：- 强大的绘图功能：包括元器件符号库、电缆线路布线、自动编号功能等；- 友好的用户界面：直观、简洁的操作界面，降低了学习成本；- 高度的兼容性：支持与其他常用设计软件的数据交互，方便与其他团队成员协作；- 可靠的输出质量：生成的电气图纸准确、规范，方便于后续工程实施。

二、EPLAN电气设计软件安装和设置2.1 软件安装在开始使用EPLAN电气设计软件之前，首先需要进行软件的安装。

按照提供的安装包进行软件安装，并确保电脑满足软件运行的最低配置要求。

2.2 软件设置安装完成后，打开EPLAN电气设计软件，进行必要的软件设置，如选择语言、界面风格等。

同时，可以根据个人需求进行自定义设置，以提高工作效率。

三、EPLAN电气设计的基本功能3.1 创建电气项目使用EPLAN电气设计软件，首先需要创建一个新的电气项目。

在项目中可以设置项目名称、负责人、图纸单位等基本信息。

同时，根据不同的电气设计任务，可以选择不同的模板进行项目创建。

3.2 绘制电气原理图在创建好项目后，可以开始进行电气原理图的绘制。

EPLAN电气设计提供了丰富的电气元器件符号库，用户可以通过拖拽元器件符号到绘图界面并进行连接，快速绘制出电气原理图。

3.3 进行线缆布线设计绘制电气原理图后，接下来需要进行线缆布线的设计。

EPLAN电气设计软件可以根据电气原理图的连接关系和线缆信息，自动进行线缆的布线设计。

电气图纸设计规范HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】前言：本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

为规范电气图样的编制，特制定本规程。

本规程合用于电气类设计图纸的编制、审核和标准化审查。

产品设计部门负责按照本规程对图纸进行编制、审核。

本规范中涉及的电路图包括电路原理图、接线图、 PCB 简图等相关电气设计 图纸。

电路图使用 Protel 或者 Altium 系列软件进行绘制，特殊要求时可使用其他软 件进行。

电气简图用图形符号设计文件管理制度第 2 部份：设计文件的格式 设计文件管理制度第 7 部份：电气简图的编制GB4728.1~13-2005 SJ/T207.2-2001 SJ/T207.7-2001一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部份组成。

为了便于确定图上的内容，补充更改和寻觅各组成部份等的位置，图纸需可进行分区表示。

每一个分区内竖边方向用大写拉丁字母(A……F)，横边方向用阿拉伯数字分别表示。

分区为偶数，每一分区的长度应等距离，普通不小于 25mm，不大于 75mm。

分区代号用该区域的字母和数字表示，字母在前，数字在后，如 B3、C5。

电气图中字体要求如表 1 所示表 1 电气图中字体最小高度图纸幅面代号字体最小高度(mm) A05A13.5A22.5A32.5A42.5电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。

在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。

a) 图形符号的定义电气图形符号是用来表示一个设备或者概念的图形、标记或者符号。

通常普通是由普通符号、限定符号、符号要素等组成。

1)普通符号：用来表示某一类产品及其特征的一种通用符号。

如开关、继电器、电动机、电阻等。

而热敏电阻、低压断路器、接触器，隔离开关则不是普通符号。

普通符号可以单独使用，并可以在普通符号上附加其它符号要素和限定符号，派生出新的符号。

电气图纸设计规范在电气工程领域，电气图纸是传递设计意图、指导施工和维护的重要文件。

一份规范、清晰、准确的电气图纸对于确保电气系统的安全、可靠运行至关重要。

下面我们就来详细探讨一下电气图纸设计的规范。

一、图纸幅面与格式1、图纸幅面电气图纸应根据所表达的内容和复杂程度，选择合适的幅面。

常用的幅面有 A0、A1、A2、A3 和 A4 等。

一般来说，大型系统或复杂项目宜采用较大幅面的图纸，而小型系统或简单电路可使用较小幅面。

2、格式要求图纸的边框、标题栏等应符合国家标准。

标题栏应包含项目名称、图纸名称、设计单位、设计人员、审核人员、日期等必要信息。

二、图形符号与文字符号1、图形符号图形符号应采用国家标准规定的符号，以确保通用性和一致性。

这些符号应清晰、准确地表示电气设备、元件和线路等。

对于一些特殊的或非标准的符号，应在图纸中加以说明。

2、文字符号文字符号用于标注电气设备、元件的名称、型号、规格等信息。

同样，应遵循国家标准，使用规范的文字符号，避免使用随意自创的符号。

三、布局与排列1、总体布局电气图纸应按照功能分区进行布局，如电源部分、控制部分、输出部分等。

各部分之间应保持清晰的界限，便于阅读和理解。

2、元件排列元件在图纸上的排列应整齐、有序，遵循一定的规律。

例如，同类元件应尽量排列在一起，并且它们的连接线路应尽量简洁、直接，避免交叉和迂回。

四、线路表示1、导线类型应明确标注导线的类型，如铜线、铝线等，以及导线的截面积、绝缘等级等参数。

2、线路连接线路的连接应采用标准的连接符号，如点、线等。

连接点应清晰、明确，不得模糊不清。

3、线路走向线路的走向应尽量用直线表示，必要时可使用弯曲的线条，但应保持走向清晰可辨。

五、标注与注释1、设备标注对电气设备应进行详细的标注，包括设备的编号、名称、型号、规格、容量等信息。

2、坐标标注对于一些大型的、复杂的电气系统，应采用坐标标注的方式，明确各元件的位置。

3、注释说明对于一些特殊的设计要求、施工注意事项等，应在图纸中以注释的形式加以说明。

目录图纸图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。

区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。

工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。

所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。

图框a.绘图区b.行坐标c.FOTONLogod.供应商Logoe.供应商公司名称f.图纸状态，详见下表h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称n. 页描述。

对当前页图纸主要内容进行说明。

o. 图纸编号p. 区域编号q. 创建日期。

图纸首次创建日期（格式示例2014-05-05） r. 完成日期。

文档完成日期（格式示例2014-05-05）s. 图纸版本号。

编号采用英文大写字母，按A 、B 、C …依次排序 t. 更改日期。

当前版本图纸更改完成日期（格式示例2014-05-05） u.文档类型。

图-图纸编号规则图-区域编号规则w.当前类型文档总页数h i fj k go vbwc q t s del m n p r u a图-图框封面、目录、更改记录封面图-封面图-连接图设计要求总则连接图需标明以下内容：1.所有和该图集相关的柜图- 体；2.所有BOM清单中的柜体和线缆；3. 所有的线缆编号、插座编号、插座形式；4. 所有的接头编号、接头尺寸、接头颜色；5. 如果有特殊线缆，需标明线缆品牌及编号；6. 所有的BOM 清单中的设备的编号；7. 图纸中所有设备的接线端子编号、定义须与实际设备一致。

电气图纸制图规范是电气工程中一个非常重要的环节，在电气工程设计阶段，通过电气图纸，我们可以把电气工程中的各种设备、线路、元器件等信息进行展示和表述。

因此，为了使得化，在电气工程设计、安装、维护阶段都能够更加顺畅，我们需要了解一些。

一、的作用1.保证电气工程的安全性。

在电气工程中，需要保证电气设备、线路等都具有安全性，而这与电气图纸的绘制是十分相关的。

电气图纸中如果存在不规范的疏漏或错误，可能会影响到电气设备运行，或者驱使不正常的电机、电器启动，导致电气事故的发生。

2.方便电气工程设计的实施。

通过，我们可以对所需要的电气元器件、线路、电机等进行标识和描述，方便电气工程设计的实施。

尤其对于规模较大的电气工程，电气图纸可让其代码有条不紊、有迹可循，方便施工人员依照设计方案进行工作。

3.促进电气工程的维护和升级。

在电气工程的维护和升级阶段，经常出现需要更换某些元器件、修改线路和电器等操作。

而如果化的话，就能够揭示出电气工程中的各种配电信息和控制要素，方便维护人员进行调整和核查。

二、的要点1.字体的规范。

电气图纸中的字体是非常重要的，因为它代表了电气元器件和各种元素的标识。

因此，字体的大小和颜色都应该遵循一定的规范，标准的字体和字号能够保证图纸的清晰度和易读性。

2.符号的规范。

电气图纸中各个元器件、线路和控制单元都有标准的符号，而这些符号是被设计专业机构所统一规定的。

因此，在进行电气图纸的制图时，需要使用标准的符号，且它们的大小和位置应该设置在标准的位置。

3.线的规范。

电气图纸中的线条也需要遵循一定的规范，包括线的粗细、颜色、线型、箭头等。

正确的线条使得图纸简洁明了，方便文档的理解。

4.标签的规范。

所有的元器件和线路都需要设置标签，标签的内容应该清晰、明确、准确。

同时所有使用的标签必须依据统一的标注规范进行设置，以方便检查。

5.布局的规范。

图纸的布局对于最终的呈现是非常重要的。

因此，需要保证每张图纸能够呈现和表述电气工程设计所需的所有内容，同时要避免布局混乱、内容紊乱、重叠或草率的缺陷。

目录1图纸 (2)1.1图纸类别 (2)1.2图框 (2)2封面、目录、更改记录 (6)2.1封面 (6)2.2目录表 (7)2.3更改记录 (8)3连接图 (9)3.1设计要求总则 (9)3.2元器件命名 (10)3.3电源命名 (11)3.4线缆命名 (12)4通讯图 (28)5工位图 (29)6柜体图纸 (33)7BOM (37)1 / 371图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。

区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。

工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。

所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。

1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。

对当前页图纸主要内容进行说明。

o.图纸编号图- 1 图纸编号规则p.区域编号图- 2区域编号规则q.创建日期。

图纸首次创建日期（格式示例2014-05-05）r.完成日期。

文档完成日期（格式示例2014-05-05）s.图纸版本号。

编号采用英文大写字母，按A、B、C…依次排序t.更改日期。

当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。

2010年3月4日EPLAN 图纸设计EPLAN 绘图注意事项北京国华新兴节能环保科技有限公司2010年3月4日目录•1、图纸的总体要求•2、图纸的系统结构•3、需经常注意的几个绘图问题2北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.1转变绘图的思路1.2遵循规范•以原理图为中心，其他部分大都由原理图自动生成，设计者以重要精力集中在原理图部分，确保原理图正确无误•整套图纸由各个部分总体有机组合而成，每一部分的绘制，需要按照绘图的规则，正确无误的绘制•（如由问题，最好遵循Eplan的绘图规则，否则，可能不能正确的生成报表)北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.3 报表1.4元器件库•原理图完成之后，根据需要生成不同种类的报表，如•A、图纸目录•B、端子排列图(原理图)•C、端子图表（施工图)•D、I/O卡总览•E、材料表•F、标识符总揽•……•绘制原理图时，每个电气符号需要遵循国标或者IEC标准，Eplan提供的元件库有（常用)•A、GB_Symbol（原理图)•B、GB_Single_Symbol（单线图)•如有特殊需要，可以建立自己的元器件库北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.5设计好图纸DEMO•为了便于分工协作，使同一类型的原理图不至于出现大的偏差，在绘制图纸之前，每一类型的图纸需事先做好DEMO，以便遇到同一类型图纸时，直接调用DEMO,通常DEMO如下：•单向电机•双向电机•32DI PLC模块•8AI PLC模块•操作箱北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•2.1 通常的结构划分方法•A、老外通常采用的根据工艺的绘制方法；•根据工艺划分的区域来进行图纸的绘制（参考EPLAN DEMO）•优点：MCC和PLC、仪表通常在一起，方便查看每个设备的检测点和控制方法•缺点：不太符合中国人的通常习惯，柜体厂家需花费更多的精力绘制柜体接线图北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•2.2 EPLAN的二级结构•针对一个完成的工程项目来说，EPLAN绘图通常采用二级结构：•=高层代号•可分为：•基本设计（BasicDesign)、•原理图（Schematic）、•施工设计（ShopDrawing）北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•+位置代号•为高层代号的下一级结构，如按照国内习惯可分为(以=Schematic原理图为例):•封面•+List（图纸目录)•+Nation（图纸说明)•+Identifiers（结构标识符总览)•+Network（网络结构图)•+MaterialList（材料表) 接下一页北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的结构•接上一页•+PLC101（柜内原理图)•+CabinetLayout（柜体结构和布置图)•+TerminalView（端子图表)包括电缆和端子，可归入施工图•+TerminalList（端子排列图)北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的结构北京国华新兴节能环保科技有限公司•不同类型的原理图对应的表格类型位置代号名称对应表格List 目录*.f06Nation 图框文档*.f15Identifiers 结构标识符总览*.f24PLC101多线原理图(交互式)图形,*.f28CabinetLayout 安装版布局(交互式)图形*.f28TermibalView端子图表*.f13根据需要建立不同类型的图纸的时候，回自动提示需要的表格2010年3月4日3、需要经常注意的几个绘图问题•3.1 自动连接•绘制电气原理图的时候，只要元器件或者电位点在同一水平或者垂直位置时，EPLAN可自动将两端连接起来，通常绘图人员需要注意的是设置好格栅，如果格栅太大，放置元器件时容易布局不均。

电气设计图纸出图规范(V1[1].0)————————————————————————————————作者：————————————————————————————————日期：编号版本号 1.0 拟制杨钟青杨华审核批准1．目的规范电气设计图纸的出图。

为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。

2．范围本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。

3．定义3．1．电原理图（Circuit Principle Scheme）亦称“电路图”，能正确反映电路电气联系实际情况的图。

由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。

3．2．印制电路板（PCB, Printed Circuit Board）亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。

3．3．电路板（Circuit Board）在印制电路板（PCB）上安装焊接上元器件的成品、半成品。

3．4．电路板图（Diagram of Circuit Board）本规范中电路板图专指用于元器件安装的布置图。

3．5．元件面（Component Side）安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。

通常以顶面（Top）定义，出图中称A面。

3．6．焊接面（Solder Side）与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。

通常以底面（Bottom）定义，出图中称B面。

第 1 页共32页4．设计出图规范4．1．电原理图设计出图规范4．1．1．电原理图用图纸格式电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。

【Eplan教程】电气图纸设计结构1—基本知识在自控领域，经历了若干年的思考和实践后，想把自己的一些想法总结出来，也算是人到了一定年龄，希望自己领悟到的一些东西不要被埋没的意思吧，逛了很多论坛，最后发现还是在博客里面写文章，能对文章有比较系统性的管理，初略规划了一下，想从自动化电气设计/PLC编程/OPC编程/计算机编程等几个方面谈谈自己的思考。

首先从网上找到了我在2008年在亿万论坛上发的帖子(事实上找的是曹大平收集和整理的部分，非常感谢这位有心人)，作为博客中电气设计部分内容的引子，以下内容是2008年发表的帖子，值得说明的是后续博客会对其中的几种结构体系进行详细的说明和比较。

2008年9月最近有些空闲，谈谈自己对电气图纸的页结构的看法首先说说绘图软件吧，众所周之，AutoCAD开始是画机械图的，后来采用电气版的Eplan 最开始是Eplan5，后来才有P8，Eplan一开始的结构体系就是使用功能组和安装位置来规划图纸，这也是德国制造业的工业标准（这是我看了很多德国公司的图纸后，推测的），大家总是在比较这个软件，那个软件绘图好不好用，却很少去考虑它容不容易去实现一种好的设计思想。

德国人做事都喜欢模块化，软件如此，图纸设计也如此（很多德国的小公司在介绍他们设计的小型控制器时，编程语言都是功能块图，非常模块化的一种编程方式），他们的图纸也全是按照功能来划分的，这点对应Eplan中的高级别功能，我用的是英文，按原意翻译的，好像以前的Eplan21中文翻译的是”工厂“，很不准确，不知P8是否如此）。

事实上图纸按照功能来绘制，可以让人更容易明白电路（没有看过这种图纸的人估计是没法体会的，没有这种设计思想，即使他使用的是P8,也绘制不出好看的图出来）, 图纸结构的规划最重要的无疑是对功能组的规划，也许有很多其他好的规划方式，这里我谈谈我常使用的规划方式：图纸中分标准功能组和现场控制功能组两大类，以'ST'开头的部分为标准功能组，这种功能组在不同类型的机床、或者项目中所代表的功能不变，电路图在不同项目中改动很小，以'EX'开头的部分为现场控制功能组,根据不同类型的机床或者项目，可能调整名称或者改动电路。
