eplan电气设计使用手册一、简介eplan是一款专业的电气设计软件，它为电气工程师提供了一套完整的工具集，用于创建电气图纸、管理电气元件以及生成相关的技术文档。

这款软件特别适合于在电气工程领域中需要详细设计和文档化的场合。

通过eplan，设计师可以大大提高设计效率，减少错误，并确保所有相关的技术信息都准确无误。

二、主要功能特点1.强大的元件库管理：eplan提供了丰富的标准元件库，同时也支持用户自定义库。

设计师可以根据项目需求，方便地选择和插入元件。

2.智能的电气规则检查：eplan可以根据设定的规则对电路进行自动检查，确保电气设计的合规性和安全性。

3.三维布线设计：eplan支持三维模型导入，实现真正的三维布线设计，大大提高了设计的直观性和准确性。

4.自动生成技术文档：eplan能够根据设计数据自动生成BOM、装配图、接线图等，极大地减少了工程师的工作量。

5.跨平台协作：eplan支持多平台（Windows、Mac、Linux）操作，方便团队成员进行协作。

三、使用步骤1.启动eplan软件，选择合适的工程模板。

2.在元件库中选择需要的元件，将其拖拽到绘图区域。

3.根据电路设计需求，设置元件之间的电气连接。

4.根据需要，添加注释、说明等信息。

5.进行电气规则检查，确保设计合规。

6.根据需要生成相关的技术文档。

7.保存并导出工程文件。

四、注意事项1.在使用eplan进行电气设计时，应遵循相关的电气安全规范和标准。

2.确保在开始设计之前，已经充分了解了项目的需求和要求。

3.注意保持工作区的整洁，避免出现混乱的连线情况。

4.在生成技术文档时，应仔细核对所有信息，确保准确性。

5.在团队协作中，应确保每个成员都清楚了解自己的任务和责任。

6.定期保存工程文件，以防数据丢失。

竭诚为您提供优质文档/双击可除eplan,电缆图表,模板篇一：eplan电气图纸设计规范_终版V1.020xx.8.22 福田汽车乘用车设计院内部资料注意保密copyrightreserved目录11.11.222.12.22.333.13.23.33.44567图纸................................................. ................................................... .......................................2图纸类别................................................. ................................................... ............................2图框................................................. .......................................................................................2封面、目录、更改记录................................................. ................................................... ..........6封面................................................. ................................................... ....................................6目录表................................................. ................................................... ................................7更改记录................................................. ................................................... ............................8连接图................................................. ................................................... ....................................9设计要求总则................................................. ................................................... .....................9元器件命名................................................. ..........................................................................10电源命名................................................. ................................................... ...........................11线缆命名................................................. ................................................... ..........................12通讯图................................................. ................................................... ..................................28工位图................................................. ................................................... ..................................29柜体图纸................................................. ................................................... ..............................33bom................ ................................................... ................................................... (37)1copyrightreserved1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如mcp、VFp、sw、hmi、jb等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、bom等。

eplan电气设计使用手册EPLAN电气设计软件是一款专门用于电气设计的工程软件，它提供了强大的功能和便捷的操作，大大提高了电气设计的效率和准确性。

本手册将详细介绍EPLAN电气设计软件的使用方法和技巧，帮助用户快速上手并进行高质量的电气设计。

一、EPLAN电气设计软件简介EPLAN电气设计软件是一种基于计算机辅助设计（CAD）技术的工程设计软件，它主要用于电气工程领域的设计和绘图。

EPLAN电气设计软件具备丰富的符号库、自动化设计功能和强大的数据管理能力，可以快速、准确地完成电气设计任务。

二、EPLAN电气设计软件安装与配置1. 下载和安装：用户可以从EPLAN官方网站上下载最新版本的EPLAN电气设计软件，并按照安装向导进行安装。

2. 硬件要求：为了保证EPLAN电气设计软件的正常运行，用户需要具备一定的硬件配置要求，例如内存、硬盘空间、显卡等。

3. 软件配置：在安装完成后，用户需要进行一些软件的配置，例如设置默认文件夹路径、选择语言等。

三、EPLAN电气设计软件界面介绍EPLAN电气设计软件的界面设计简洁明了，主要分为菜单栏、工具栏、绘图区域和属性栏等组成。

用户可以根据需要自定义界面布局和工具栏的显示与隐藏，以适应不同的工作习惯和需求。

四、EPLAN电气设计软件基本操作1. 创建项目：在EPLAN电气设计软件中，用户可以创建不同的项目，每个项目对应一个电气设计任务。

用户需要设置项目的属性和参数，并选择合适的图纸模板和符号库。

2. 绘制电路图：在开始进行电气设计之前，用户需要先绘制电路图。

EPLAN电气设计软件提供了丰富的符号库，用户可以从库中选择合适的电气元件进行绘图，并通过连线进行连接。

3. 完善电路图：除了基本的电气元件外，电路图还需要添加文字、注释、引线、标签等信息，以便于理解和识别。

用户可以通过EPLAN电气设计软件提供的工具，在电路图上添加这些辅助信息。

4. 生成清单：EPLAN电气设计软件支持自动生成电气元件清单，用户只需点击相应的按钮，即可生成清单，并导出到Excel或其他格式的文件中。

EPLAN功能简介作为电气计算机辅助设计时代的先锋，自1984年以来，EPLAN一直是为电气规划,工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业.EPLAN产品家族不仅有领导全球市场,现已成为工业电气设计世界标准的CAE系列软件，还包括对电气控制柜进行3D设计的EPLA N Cabinet，用于流体工程的EPLAN Fluid和过程工业的EPLAN PPE等产品。

EPLAN Electric P8无可匹敌的速度和变化：宏变量技术。

这种新型的宏变量技术能够大大减少设计时间并使用户避免繁重的重复性工作。

所有的局部电路都能够以宏的形式创建并在宏中创建和保存变量。

这样，正确尺寸的电路就可以在几秒钟的时间内被选出。

这些宏很容易管理,电路的修改和重新设定尺寸已经从新的项目中免除。

由于具有这种新的技术,在试用版用户进行的测试中显示出可以节省多达50 ％的时间。

轻松整合:最后时刻的更改也能应付自如，很少有项目可以逃脱在最后时刻进行更改的命运。

通过EPLAN Electric P8,这样的修改可以通过选择适当的变量而得到可靠的集成，而无须再重新进行设计。

这样，数据记录可以始终保持一致,潜在的错误源可以被减少到最少。

两全其美:"面向图形”结合”面向对象" ,是面向图形还是面向对象？在过去，CAE系统的用户需要在这两种工作方法之间作出选择。

EPLAN Electric P8为用户提供了在面向图形和面向对象的方法间进行切换的自由—-该特点也非常的实用，因为基于图形的工作方法通常比较适合项目的开始阶段,而面向对象的方法经常在后期才会显露出它的重要作用.新的系统认可了这一事实，允许用户在同一个项目中简单地进行切换。

简易数据交换：从设计部到办公室,每一个EPLAN记录都可以被传送到Excel表格形式。

这样，这个系统就成为了一个支持与其他IT系统进行简易数据交换的通用工具—-这样就确保在CAE领域之外具有一致的数据库.另外，通过加速从最初设计到最终产品之间的各个过程，这一解决方案还允许更快地处理大批量的数据。

eplan教程EPLAN 是一款强大的电气工程设计软件，广泛应用于工业自动化、电力设备、电子设备等领域的电气设计和自动化控制系统设计。

本教程将介绍 EPLAN 的基本操作以及如何进行电气图纸设计。

1. 创建新项目：首先，打开 EPLAN 软件，点击“新建项目”，然后输入项目名称和路径。

选择电气工程设计类型，并设置项目相关信息，如项目编号、项目负责人等。

2. 绘制图纸：在 EPLAN 软件中，可以绘制多种类型的电气图纸，如电路图、接线图、布线图等。

选择所需的图纸类型，然后使用软件提供的绘图工具进行绘制。

3. 添加符号和设备：在电气图纸中，需要添加各种符号和设备，如电动机、开关、传感器等。

在 EPLAN 软件中，可以通过导入符号库或者自定义符号来添加所需的符号和设备。

4. 连接电气元件：使用软件提供的连线工具，将电气图纸中的元件连接起来。

确保正确地连接了电源、负载和控制元件，并检查电路的完整性。

5. 编写电气文档：在EPLAN 软件中，可以编写各种电气文档，如电气原理图、电气布置图、接线表等。

根据实际需求创建相应的文档，并填写相关信息。

6. 生成报告和清单：EPLAN 软件可以根据设计的电气图纸生成各种报告和清单，如元件清单、线缆清单、接线清单等。

通过生成这些清单，可以更好地管理和跟踪项目进展。

总结：EPLAN 是一款功能强大的电气工程设计软件，通过本教程，你可以了解到 EPLAN 的基本操作和电气图纸设计的流程。

掌握 EPLAN 的使用方法，将大大提高你的电气设计效率。

eplan电气设计使用手册EPLAN电气设计软件是一款专业的电气工程设计工具，广泛应用于各类电气设备的设计与开发。

本手册将为用户提供EPLAN电气设计软件的基本功能介绍以及使用技巧，旨在帮助用户熟悉并有效使用该软件。

一、EPLAN电气设计简介1.1 EPLAN电气设计概述EPLAN电气设计是一款专业的电气自动化设计软件，可以快速高效地进行电气工程设计，涵盖了电气原理图绘制、线缆布线设计、电气部件选型以及相关的图纸输出等功能。

1.2 EPLAN电气设计的特点EPLAN电气设计软件具有以下几个显著特点：- 强大的绘图功能：包括元器件符号库、电缆线路布线、自动编号功能等；- 友好的用户界面：直观、简洁的操作界面，降低了学习成本；- 高度的兼容性：支持与其他常用设计软件的数据交互，方便与其他团队成员协作；- 可靠的输出质量：生成的电气图纸准确、规范，方便于后续工程实施。

二、EPLAN电气设计软件安装和设置2.1 软件安装在开始使用EPLAN电气设计软件之前，首先需要进行软件的安装。

按照提供的安装包进行软件安装，并确保电脑满足软件运行的最低配置要求。

2.2 软件设置安装完成后，打开EPLAN电气设计软件，进行必要的软件设置，如选择语言、界面风格等。

同时，可以根据个人需求进行自定义设置，以提高工作效率。

三、EPLAN电气设计的基本功能3.1 创建电气项目使用EPLAN电气设计软件，首先需要创建一个新的电气项目。

在项目中可以设置项目名称、负责人、图纸单位等基本信息。

同时，根据不同的电气设计任务，可以选择不同的模板进行项目创建。

3.2 绘制电气原理图在创建好项目后，可以开始进行电气原理图的绘制。

EPLAN电气设计提供了丰富的电气元器件符号库，用户可以通过拖拽元器件符号到绘图界面并进行连接，快速绘制出电气原理图。

3.3 进行线缆布线设计绘制电气原理图后，接下来需要进行线缆布线的设计。

EPLAN电气设计软件可以根据电气原理图的连接关系和线缆信息，自动进行线缆的布线设计。

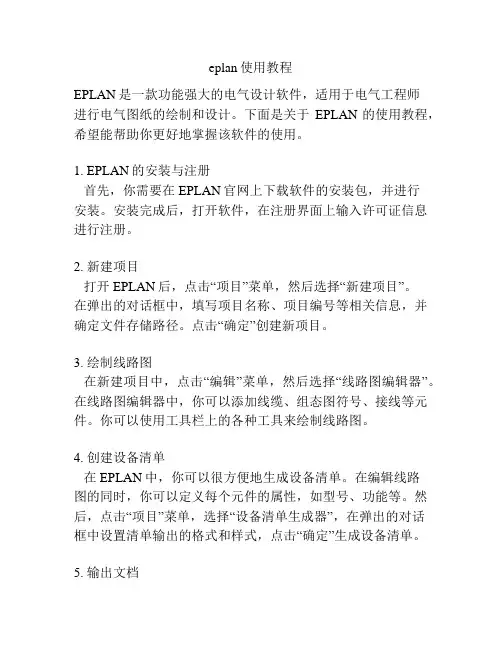

eplan使用教程EPLAN是一款功能强大的电气设计软件，适用于电气工程师进行电气图纸的绘制和设计。

下面是关于EPLAN的使用教程，希望能帮助你更好地掌握该软件的使用。

1. EPLAN的安装与注册首先，你需要在EPLAN官网上下载软件的安装包，并进行安装。

安装完成后，打开软件，在注册界面上输入许可证信息进行注册。

2. 新建项目打开EPLAN后，点击“项目”菜单，然后选择“新建项目”。

在弹出的对话框中，填写项目名称、项目编号等相关信息，并确定文件存储路径。

点击“确定”创建新项目。

3. 绘制线路图在新建项目中，点击“编辑”菜单，然后选择“线路图编辑器”。

在线路图编辑器中，你可以添加线缆、组态图符号、接线等元件。

你可以使用工具栏上的各种工具来绘制线路图。

4. 创建设备清单在EPLAN中，你可以很方便地生成设备清单。

在编辑线路图的同时，你可以定义每个元件的属性，如型号、功能等。

然后，点击“项目”菜单，选择“设备清单生成器”，在弹出的对话框中设置清单输出的格式和样式，点击“确定”生成设备清单。

5. 输出文档当你完成所有设计和绘制工作后，可以将EPLAN中的图纸输出为各种格式的文件，如PDF、DWG等。

点击“文件”菜单，选择“输出”，然后设置输出的文件类型、路径和名称，点击“确定”进行输出。

6. 导入和导出数据EPLAN支持与其他软件的数据交换，如CAD软件、PLC编程软件等。

你可以将其他软件中的设计数据导入到EPLAN中进行进一步的设计工作，也可以将EPLAN中的数据导出到其他软件中使用。

以上就是关于EPLAN的使用教程，希望对你有所帮助。

记得在使用过程中多加练习，熟悉各种工具和功能，提高你的设计效率。

eplan连接定义点使用方法
EPLAN是一款电气设计软件，用于绘制和管理电气图纸、布线图等。

在EPLAN中，可以通过连接定义点来连接不同的电气元件。

连接定义点的使用方法如下：
1. 打开EPLAN软件并加载相应的电气图纸。

2. 在图纸中找到需要连接的两个电气元件。

3. 选择其中一个元件，点击右键并选择“属性”。

4. 在属性窗口中，找到“连接定义点”选项。

5. 点击“连接定义点”，会显示出该元件所有可用的定义点。

6. 选择一个定义点，并记下它的名称。

7. 重复以上步骤，找到第二个元件的定义点。

8. 按住Ctrl键并同时点击这两个定义点，然后右键点击其中一个定义点，选择“连接”或者使用快捷键Ctrl+W。

9. 连接线会从第一个定义点延伸到第二个定义点，连接完成。

10. 重复以上步骤，连接其它需要连接的电气元件。

通过连接定义点，可以方便、准确地连接不同的电气元件，使电气图纸更加清晰、易于理解和修改。

3.电气操作符号说明3.1 一般概述在使用SPS时共使用8位（字母和数字），大小写字母在这里同义：3.3 缩写字母：FB 过流继电器FD 压力监控器（压力检测）HZ 计数器KB 闪光继电器KC 功率接触器KD 由压力监控器控制的辅助接触器KE 由位置开关/接近开关控制的辅助接触器KG 由防护光栅-位置开关控制的辅助接触器KMF 由释放或清除指令控制的辅助接触器KMK 由指令控制的接触器KMV 由先决条件指令控制的接触器KP 控制开关、凸轮开关、系列-位置开关KR 剩磁开关/剩磁保护装置KT 由工件检测开关控制的辅助接触器KW 由选择开关控制的辅助接触器KZ 由时间继电器控制的辅助接触器SD 压力监控器（运行检测）SE 位置开关、接近开关SG 保护装置位置开关SL 照明按钮（包括光信号报警器）SN 事故开关/按钮SP 控制开关、凸轮开关、系列-位置开关ST 工件检测开关SW 选择开关/按钮XL 端子排/夹板/紧固板XS 插座、插接装置、插塞连接器YB 制动器、气动制动器/气动闸YH 电磁阀，液压的YK 电磁联轴节/电磁离合器YP 电磁阀，气动的指令的标记字母：MK 一般的指令MF 指令释放MV 先决条件指令3.5 并列执行机构和指令发送器必须在数字编号后含有小写字母（如YP1a, YP1b）。

与SE1aRV1并列布置的位置开关用SE1bRV1标注。

3.6 位置标志和移动或位移标志按如下规定：－如果指令发送器是在构件以直线形方式运行的起始位置运行，那么工件的位置标志标记为R（后退或向后），而相反的工作位置则标记为V（前进或向前）。

－中间位置用M标示。

－旋转时只有一个位置G。

如果工件以移动或位移的方式运行，对功率接触器而言，用符号标志对工件的移动或位移进行说明的话，就要使用下列字母标志：L ＝慢速S ＝快速接线方式可以如下标示：Y = 星形Δ = 三角形N = 网络形3.7 对于工件转动运动，如果在中间运动过程中有多个指令发送器在工作，那么他们必须含有一个序列数字/ 顺序数字/ 跟随数字（如SE1M1, SE1M2）.对于工件直线运动，如果在中间运动过程中有一个指令发送器在工作，那么其运动标志是根据运动方向构成的。

eplan的运算符Eplan是一种通用的电气工程设计软件，它的运算符在电气图纸的绘制和编辑过程中扮演了重要的角色。

运算符是Eplan中的一种基本元素，用于连接和描述电气元件之间的关联关系和功能。

本文将介绍Eplan中常用的运算符，包括其功能、应用场景和具体的使用方法。

首先，我们来了解一下Eplan中常见的运算符种类。

Eplan提供了多种类型的运算符，包括逻辑运算符、算术运算符、比较运算符、位运算符等。

每种运算符都有不同的功能和使用场景，可以根据实际需求选择合适的运算符来完成电气图纸的设计。

逻辑运算符是Eplan中最常用的一类运算符，用于描述电气元件之间的逻辑关系。

常见的逻辑运算符有与运算符（AND）、或运算符（OR）、非运算符（NOT）等。

与运算符用于将多个信号进行逻辑与操作，只有当所有输入信号都为真时，输出信号才为真。

或运算符用于将多个信号进行逻辑或操作，只要任意一个输入信号为真，输出信号就为真。

非运算符用于将一个信号进行逻辑非操作，即将输入信号的真值取反。

算术运算符用于执行基本的数学运算。

Eplan提供了加法运算符（+）、减法运算符（-）、乘法运算符（*）、除法运算符（/）、升幂运算符(^)等。

使用这些运算符可以对电气元件的输出值进行数学运算，得到所需的结果。

比较运算符用于比较两个值之间的关系。

常见的比较运算符有等于运算符（=）、不等于运算符（<>）、大于运算符（>）、小于运算符（<）、大于等于运算符（>=）和小于等于运算符（<=）。

比较运算符经常用于判定条件，根据判定结果来确定电气元件的工作状态。

位运算符用于对二进制数进行位操作。

Eplan提供了与运算符（AND）、或运算符（OR）、异或运算符（XOR）、非运算符（NOT）等位运算符。

位运算符通常用于对输入和输出信号进行逻辑操作和状态判定。

在Eplan中使用运算符非常简单，只需要将运算符拖拽到画布上，并将其与电气元件进行连接即可。

EPLAN中的各类点1. 中断点(Interruption Point)：在原理图绘制时，如果当前绘图区域的空间不⾜，需要转到其它页⾯继续绘制，⽽这两页之间存在连续的“信息流“时，可以使⽤“中断点“来传递这种“信息流“。

当然有时候在同⼀页中，为了避免连线交叉影响阅读，也会使⽤中断点。

在EPLAN 中，中断点必须成对出现，⼀个中断点标识“信号流“流出;另⼀个标识“信号流“流⼊。

可以使⽤“项⽬检查“功能发现未成对的中断点。

中断点的关联有两种模式,⼀种是链式,⼀种是星形。

链式关联就是根据中断点在图中的位置，先按照图纸次序，同⼀页中的从上到下、从左到右扫描配对。

使⽤菜单【插⼊→连接符号→中断点】可以插⼊中断点。

使⽤"中断点导航器"可以快速编辑中断点。

2. 插⼊点(Insertion Point)：在EPLAN 中，⼀个⽂本、线条或符号在放置到页⾯上后，都会有⼀个“插⼊点“。

有时候⼀列上的符号⽆法⾃动连线，极有可能是它们没有真正对齐，执⾏命令“对齐到栅格“，系统就会将符号的插⼊点对齐到栅格上。

使⽤菜单【视图→插⼊点】可以显⽰或隐藏所有对象的插⼊点(⿊⾊⼩点)，查看⼏个对象是否对齐或对齐到栅格上。

3. 断点(Break Point)：在EPLAN 中，当两个符号的连接点对齐时，系统会⾃动连线。

但有时候如果我们不希望⾃动连线，可以在⾃动连线的任意位置插⼊⼀个“断点“。

断点默认是隐藏的，可以通过【视图→隐藏元素】查看隐藏元素，断点显⽰为⼀个灰⾊的⼩圆圈。

删掉它系统可以恢复⾃动连线。

4. 基点(Base Point)：EPLAN 中的基点如同其它制图软件中坐标系的原点(0，0)。

在进⾏2D或3D安装板布局时，需要准确定位(⽐如“直接坐标输⼊“功能)，此时输⼊的坐标值就是相对于基点的绝对坐标值。

使⽤【选项→移动基点】可以临时地改变基点的位置。

EPLAN 中有不同的坐标系统，编辑电⽓原理图时，"电⽓⼯程"坐标的基点是在图框左上⾓；编辑图框或表格时，"图形"坐标的基点在左下⾓。

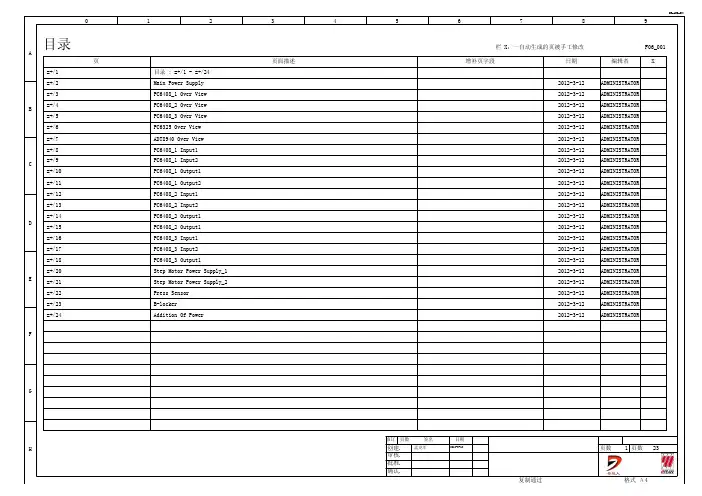

新建项目目录新建项目 (1)项目模板选择 (2)项目页面生成介绍 (3)（1）页面构成 (4)（2）封面新建 (4)概述 (9)电路部分绘制 (9)选择工具-部件-管理 (16)中断点插入 (17)断路器插入 (18)线号的标注 (21)LC布局图 (24)输入模块 (24)输出模块 (27)对接信号 (27)图框的新建 (29)表格的新建 (32)生成报表 (34)PLC柜内布局图新建 (36)项目模板选择下面我们开始说说如何使用EPLAN绘制图纸，首先、打开EPLAN软件，点击项目-新建。

顺便介绍一下，项目模板默认有5种，一般我们选择第一个国标模板，第三个模板为带IEC标识的项目结构模板,IEC是国际电工委员会的标准。

第四个模板是带NFPA标识的项目结构模板，NFPA为美国消防协会，美国消防协会和NEC是美国国内电气规范的基础。

下面介绍的都是些最基本的画图方法，期待大家多给些意见，大家一起提高，下面开始具体的操作（1）点击项目-新建图12-3-1（2）弹出的对话框内可修改项目名称、保存路径、模板、创建日期、创建者。

然后可根据我们的需要自行修改。

图12-3-2图12-3-3项目页面生成介绍项目页面构成及封面新建（1）页面构成一般，一个相对来说比较全的项目图纸，其构成包括1.图纸目录2.元件明细表3.电气柜尺寸图4.元件布置图5.电气原理图电气原理图中包括PLC输入输出接点图；端子排列图；参数设定列表等等。

由于个人的绘图习惯不一样，我是先绘制原理图，先将原理图画完然后就可以绘制元件布置图，电器柜尺寸元件布局图完成后就可以敲定，图纸目录和元件明细表可以在生成报表时自动生成。

由于我们在新建一个项目时不确定会有多大的图纸量，所以在新建页面时都会留有一定的页数余量。

在页数分配上我先给出我的页面分配规则第1页封面第2页概述第3-14页目录预留页第15-99页主电路第100页PLC布置图第101页预留第102-199页PLC输入第200-299页PLC 输出第300-399页屏柜图部分、I/O地址表第400-499页报表（外部电缆表、元件明细表）小一些的项目用这些就页面分配应该足够了。

eplan电位连接点的用法在电力系统和电气设计中，Eplan是一个广泛使用的软件，它为工程师提供了强大的工具来创建详细的电气系统图和电路图。

其中一个重要的元素是电位连接点。

本篇文章将详细介绍Eplan中电位连接点的使用方法和相关应用。

电位连接点定义在Eplan中，电位连接点是一种特殊类型的连接点，用于表示两个或多个电气组件之间的电势关系。

它通常用于创建电源、负载和中间点之间的连接。

电位连接点在电路图中以字母符号表示，如"N"、"L1"、"L2"等。

电位连接点的使用方法1. 创建新的电位连接点：在Eplan中，你可以通过选择“插入”菜单中的“电位连接点”选项来创建新的电位连接点。

在创建过程中，你需要为电位连接点指定一个唯一的名称，并选择它应该在电路图中的位置。

2. 连接电位连接点：一旦创建了电位连接点，你可以使用线条工具将其连接到电路图中的其他组件。

在连接过程中，你可以使用自动追踪功能来自动对齐线条，或者手动调整线条的位置和角度。

3. 设置电位值：对于某些特定的应用，如电源分配系统或接地系统，你可能需要为电位连接点设置特定的电位值。

你可以通过右键点击电位连接点，并选择“属性”菜单来设置其电位值。

4. 创建电力路径：通过使用电位连接点，你可以创建电力路径，以表示电流在电路图中的流动。

电力路径通常用于分析和优化电气系统，以确保其性能和安全性。

电位连接点的应用场景1. 电力分配系统：在电力分配系统中，电位连接点用于表示不同电源和负载之间的连接关系。

通过使用电位连接点，工程师可以清楚地看到电力系统的结构和运行方式。

2. 接地系统：接地系统是电气设计中非常重要的一部分。

通过使用电位连接点，工程师可以轻松地表示接地线和接地点的连接关系，以确保接地系统的安全性和可靠性。

3. 控制系统：在控制系统中，电位连接点用于表示不同控制组件之间的信号传输和反馈控制关系。

EPLAN 一般画图步骤以及注意事项TTA standardization office [TTA 5AB- TTAK 08- TTA 2C]EPLAN 一般画图步骤以及注意事项画图步骤1、画主供电电路图，一般电控柜的强电控制部分2、画变频器，启动器，电机部分3、画继电器，接触器，电磁阀等输出部分4、PLC的输入输出部分5、PLC总览6、端子，端子排以及电缆7、插入部件设备8、电控柜，从站，操作台等安装示意图，安装板图9、生成柜体部件清单10、生成接线端子图表1K生成电缆图表以及电缆清单12、生成封页和目录13、生成部件清单额外制作部分：1、符号需先打开符号库或者新建符号库，才能制作新符号2、窗口宏文件注意安装板，接线端子，plc端子等等都可以做进去1）一直画，比较慢2） cad画好，EPLAN中导入dxf或者dwg文件，导入后需从新打开才会出现，且注意生成时候注意比例大小3、制作封页后缀.f26表格选择是F26,可以自己编辑表格。

项目右键一表格一打开一F26,打开编辑，完成后完毕。

注意没有项通过用户自定义来实现4、制作图框后缀是.fnl不同的标准，名字不一样。

一般是在一种图框的基础上来自己编辑和更改选项，来从新命名自己的图框。

一般用A3大小的图框，比例1:1,安装板的时候根据安装板大小来更改比例5、各种表格:1）箱体部件清单用.fl8可以用插入一特殊文本来插入需要的各种选项。

另外行数和行间距可以通过树结构下的打开的图表右键一属性中进行更改设置该行数和行距是指元件的行数和行距，因此当表格更改了之后应该根据实际的表格行数和想要的数量来从新从模板处生成当然也可以通过该属性中的新建来增加想要的属性更改字体大小方法是Ctrl A全选文字，属性，字体大小，更改2）电缆图表清单.f09更改与箱体类似3）电缆总览清单.flO4）端子图表. fl35）目录图表.f66）部件汇总表.f026、部件应该先工具一部件一部件管理打开后再进行部件的新建新生部件应该包含外观宏.ema,包含尺寸大小，名称应和样本手册中的订货号一直，这样生成的部件汇总表可以直接订货另外，有人喜欢边插入符号，边插入部件也可以。
