万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。

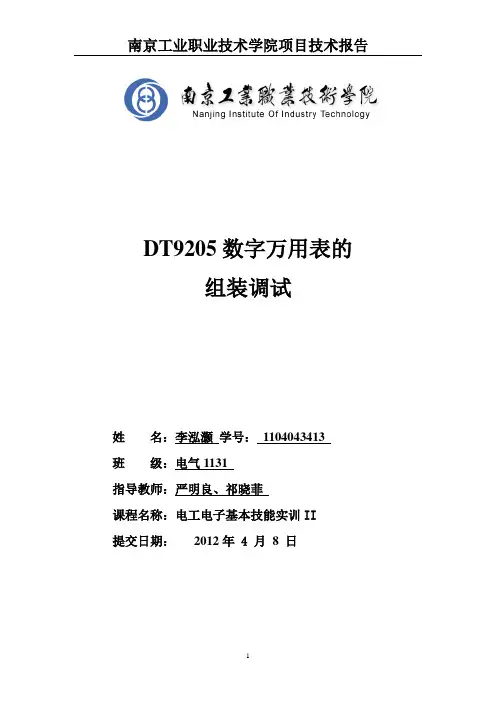

DT9205数字万用表的组装调试姓名：李泓灏学号：1104043413班级：电气1131指导教师：严明良、祁晓菲课程名称：电工电子基本技能实训II提交日期：2012年 4 月8 日概要本次实训通过实习进一步掌握数字万用表的组成与工作原理，了解万用表的功能，学会测量元器件的参数并且掌握判别元器件的好坏。

掌握常见故障的处理方案与维修的基本技巧；掌握焊接技术。

通过实训加强学生理论联系实际的能力，提高学生的动手能力；通过实训培养学生团结协作和刻苦耐劳精神。

在实训过程中，我们首先从焊接技术学起，每天完成一定量的任务，为后面完成声光报警电路和数字万用表做准备，老师每天都会给我们细心的讲解，为我们答疑，确保我们在实训过程中不出现太大的错误。

最后，我们通过自己的努力制作成了声光控报警电路和PT9205数字万用表，虽然不是非常准，但是也有很高的准确度。

我们顺利完成了实训，同时也学得了很多专业知识！前言通过三个星期的电工电子技能实训，使我对电子元件及数字万用表的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。

实训使我获得了数字万用表的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。

培养了我与其他同学的团队合作、共同探讨、共同前进的精神。

1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

目录概要......................................... . (2)前言............................................. . (3)第一章常用元器件的识别与检测.................. . (6)1．1 电阻器的识别与检测..................... . (6)1．2 电容器的识别与检测 (9)1．3 半导体二极管的识别与检测 (11)1．4 半导体三极管的识别与检测................ ..14 1．5 集成电路的识别与检测.. (17)第二章手工焊接基本工艺 (19)2．1 元器件引线的成型................ (19)2．2 搪锡技术 (20)2．3 手工焊接与实用锡焊技能 (21)2．4 实用拆焊技能...................... . (25)第三章常用装配工具与准备工艺................ (30)3．1 常用装配工具的使用 (31)3．2 导线的加工. (32)3．3 元器件的成型工艺 (33)3．4 元器件的插装工艺 (34)第四章声光报警电路 (35)4．1 声光报警电路的原理 (36)4．2 声光报警电路的组装 (37)4．2 声光报警电路的调试 (38)第五章 DT9205万用表的组装 (39)5．1 DT9205万用表的原理 (40)5．2 DT9205万用表的组装.. ..... ........ (41)5．3 DT9205万用表的调试.......... (42)5.5 指针式万用表的基本原理 385.6指针式万用表的使用及实物图 395.7 指针万用表与数字万用表的区别 45结论 (46)致谢 (47)参考文献 (48)附录一声光报警器元件清单 (49)附录二DT9025万用表元件清单 (50)附录三数字万用表 (51)第一章 常用元器件的识别与检测.1．1 电阻器的识别与检测电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。

万用表的使用(shǐyòng)与操作一．实训目的(mùdì)及要求1. 了解(liǎojiě)万用表的种类与基础知识。

2. 理解万用表基本结构(jiégòu)的用途。

3. 掌握万用表的性能及测量(cèliáng)电阻、电压、电流的方法。

4. 培养学生的动手、动眼、动脑能力。

二. 实训仪器设备万用表，干电池若干个，色环电阻若干个三. 实训内容与操作步骤1. 万用表介绍数字万用表：一种多用途电子测量仪器，普通包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或者三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2. 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM 孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部份读出显示屏上显示的数据（2）注意量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加之边档位选择的单位就是它的读数。

要提醒的是在图1 测电阻“200”档时单位是“Ω”,在“2k~200k” 档时单位是“kΩ”,在“2M~2000M”档时单“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或者更高的电阻，要几秒钟后读数才干稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测路线的阻抗时，要保证移开被测路线中的所有电源，所有电容放电.被测路线中，如有电源和储能元件，会影响路线阻抗测试正确性。

万用表的200MΩ档位，短路时有10 个字，测量一个电阻时，应从测量读数中减去这10 个字。

电子产品工艺设计题目：DT-830B 数字万用表的安装与调试院系：班级：姓名：学号：实验地点：指导老师：职称：《数字万用表组装实训》实训指导书一 .实训目的：通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

二.实训要求：●了解数字万用表特点和发展趋势。

●熟悉万用表装配技术的基本工艺过程。

●认识液晶显示器件。

●根据技术指标测试数字万用表的主要参数。

●安装制作一台数字万用表三、实训器材2.1 MT-830B数字万用表散装套件：1套/人（见材料清单）；2.2 组装工具；1套/人；2.3 万用表：1块/人；2.4相关辅料：凡士林油少许；酒精少许；四、T830B数字万用表的特点和工作原理：DT830B型便携式3位半数字万用表是常用的数字式检测仪表。

1、主要特点：●技术成熟主电路采用典型数字表集成电路ICL7106，久经考验、性能稳定可靠。

●性价比高由于技术成熟、应用广泛而产生的规模效益使产品价格低到需要者皆可拥有。

且具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

●结构合理采用单板结构，集成电路TCL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

2、工作原理：DT830B电路原理图见附图。

集成电路ICL7106的技术资料可查阅有关资料。

有关3位半数字万用表的工作原理，请参见童诗白教授所编《模拟电子技术基础》（第二版）（高等教育出版社，p716～737。

）五、操作内容与步骤：5.1 熟悉 MB-830B型数字万用表的基本原理（参见电路原理图）、双面印制板（见操作图1）、元件安装位置图（见参见电路板）、结构安装示意图（见操作图2）。

操作图1：双面印刷图5.2测试元器件，并将测试结果记入相应表格中。

表1：电阻器的测量操作图 2：DT-830B 型数字万用表电路原理图操作图2：结构安装示图 续表表2：二极管、三极管的测量表35.3 通过目测及万用表测量电路板应不明显的划伤、断路、短路等故障。

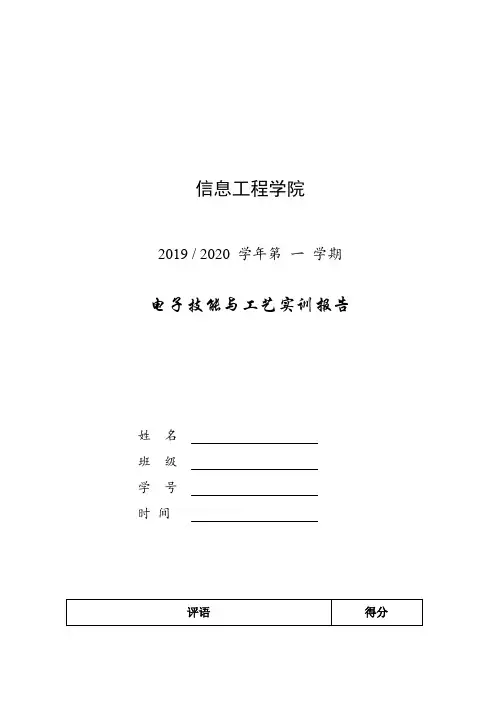

信息工程学院2019 / 2020 学年第一学期电子技能与工艺实训报告姓名班级学号时间目录1、实训目的 (1)2、实训内容 (1)2.1调幅收音机、数字万用表装调 (1)2.1.1装配产品工作原理 (1)2.1.2 常用器件识别与检测 (4)2.1.3 手工焊接技术 (7)2.1.4 调试方法 (7)2.1.5 故障检测方法 (8)2.2 装配过程 (9)2.2.1 装配准备 (9)3 系统性能分析 (12)3.1.装调结果 (12)3.1.1 系统装调问题及处理 (12)3.1.2 系统调试过程及结果 (13)3.2 性能分析 (15)3.2.1 系统性能有效改进建议 (15)3.2.2 系统电磁兼容性提升 (15)4 实训总结 (16)1、实训目的（1）：对器件性能、布线及焊点质量做出判定，知道干扰传播途径及抑制方法，熟悉电子产品装配流程；（2）：会分析典型系统工作原理，具备对系统进行调试及故障诊断能力；（3）：良好的协作及沟通能力，能够使用测试工具对电子产品进行综合分析并提出不同的实验方案或建议。

2、实训内容2.1调幅收音机、数字万用表装调2.1.1装配产品工作原理HX108-2 七管半导体收音机原理图如图2-1所示。

由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极，本振信号调谐在高出f1一个中频(465KHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465KHz中频)信号；中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。

图中D1、D2组成1.4V稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。

V4发射结结用作检波。

R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。

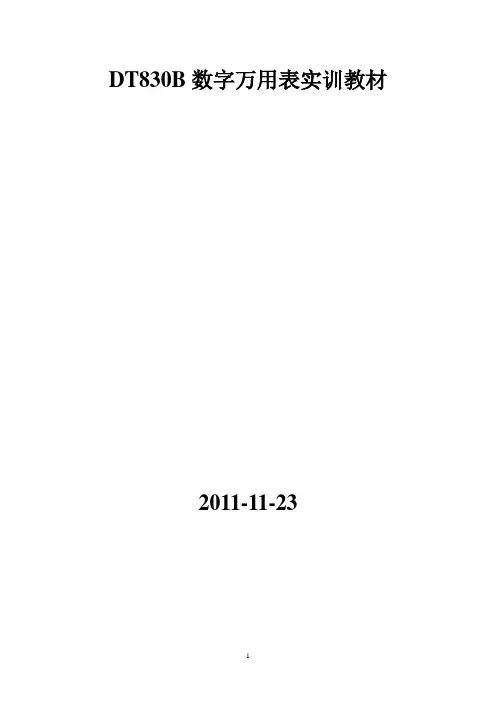

DT830B数字万用表实训教材2011-11-23目录一、元件认识4二、DT830B数字万能表的原理框图6三、主要电路工作原理简单分析9四、DT830B数字万能表组装过程10（一）、整机安装的流程图11（二）印制板（PCB）的安装要求及步骤11（三）PCB板上的元器件安装总体过程示意图12（四）液晶屏的安装12（五）转换开关的安装13五、DT830B数字万用表的调试、校准及故障维修16（一）正常显示测试17（二）校准17六、DT830B数字万用表的技术参数19七、DT830B数字万用表的使用方法20八、DT830B数字万用表的实训知识问答21九、附录22附录1、PCB板安装图附录2、元件清单附录3、整机原理图实训产品简介DT830B万用表是一种常用的万用表，它的技术成熟，采用单板结构结构合理，安装简单。

主电路采用典型数字集成电路ICL7106，采用COB封装，性能稳定。

DT830B万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

此表为3(1/2)位液晶显示。

最大读数“1999”，该表能自动显示极性，超量程仅最高位显示“1”。

它能测量交流电压、直流电压与电流、电阻，并能对二极管、三极管进行测试。

所谓三位半数字也叫3 1/2位（读做三又二分之一位），我们知道，一个模拟量，经过量化，转换成数字后，其所表示的精度是跟该数字的位数有关系的，数字位数越多，越接近原始值，越精确（这是一般而言，不考虑其它情况，如果量化后的数值为1.00000V的话，用一位表示与用N位表示是一样的(:）。

所以一般情况下，位数越多，就越精确，也就是四位半比三位半更精确。

一、实训目的通过制作及调试具有一定功能和应用价值的一个具体产品，提高学生学习兴趣，增强动手能力，启迪学生的创新思维，培养学生分析问题和解决问的综合能力。

实训教学是理论联系实际的主要形式，是实施“教、学、做合一”教学理念的重要手段也是培养学生技术应用能务和实际操作技能的根本途径。

实训三万用表、兆欧表及钳形电流表的使用一．实训目的及要求1.了解万用表、兆欧表及钳形电流表的测量原理2.掌握万用表、兆欧表及钳形电流表的使用及维护方法二．实训内容1.用万用表测量交、直流电压，交、直流电流；测量导体或电阻的阻值（记录被测数据）2.用兆欧表测量并判断电机、电源线的绝缘程度3.使用钳形电流表测电流（可测电机的工作电流）三．实训器材数字式或模拟万用表、兆欧表、钳形电流表、干电池、蓄电池、交直流电源（电压源，电流源）、电机四．实训原理1.万用表万用表是一种多功能、多量程的便携式电测仪表。

万用表又叫多用表、三用表、复用表，它分为指针式万用表和数字万用表。

一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1.1模拟式万用表1.1.1模拟式万用表的结构及其原理模拟式万用表是一种整流式仪表，由表头（磁电式测量机构）、测量电路及转换开关等三个主要部分组成，如图3.1所示。

图3.1模拟式万用表①表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

②测量电路：它是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

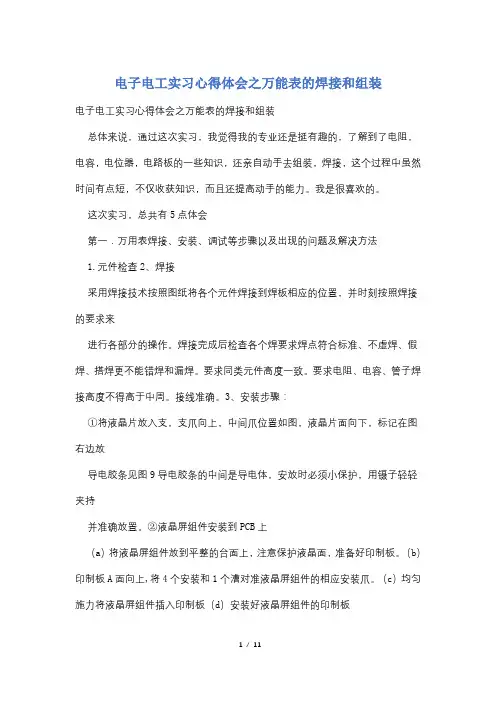

电子电工实习心得体会之万能表的焊接和组装电子电工实习心得体会之万能表的焊接和组装总体来说，通过这次实习，我觉得我的专业还是挺有趣的，了解到了电阻，电容，电位器，电路板的一些知识，还亲自动手去组装，焊接，这个过程中虽然时间有点短，不仅收获知识，而且还提高动手的能力。

我是很喜欢的。

这次实习，总共有5点体会第一．万用表焊接、安装、调试等步骤以及出现的问题及解决方法1.元件检查2、焊接采用焊接技术按照图纸将各个元件焊接到焊板相应的位置，并时刻按照焊接的要求来进行各部分的操作。

焊接完成后检查各个焊要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。

要求同类元件高度一致。

要求电阻、电容、管子焊接高度不得高于中周。

接线准确。

3、安装步骤：①将液晶片放入支，支爪向上，中间爪位置如图，液晶片面向下，标记在图右边放导电胶条见图9导电胶条的中间是导电体，安放时必须小保护，用镊子轻轻夹持并准确放置。

②液晶屏组件安装到PCB上（a）将液晶屏组件放到平整的台面上，注意保护液晶面，准备好印制板。

（b）印制板A面向上,将4个安装和1个漕对准液晶屏组件的相应安装爪。

（c）均匀施力将液晶屏组件插入印制板（d）安装好液晶屏组件的印制板（e）组装转换开关转换开关由塑壳和簧片组成，如图11所示。

用镊子将簧片卡到塑壳内见图12，注意两边簧片位置不对称。

4总装①装转换开关/前盖参（a）如图所示，将弹簧/滚珠依次装入转换开关两侧的里（b）将转换开关用左手托起。

（c）右手拿前盖板对准位。

（d）将转换开关贴放到前盖相应位置 ②手按住转换开关，双手翻转使面板向下，将装好的印制板组件对准前盖位置，装入机壳，注意对准螺和转换开关轴定位。

③装两个螺钉,固定转换开关，务必拧紧。

④装保险管（0.2A）⑤安装电池。

⑥贴屏蔽膜将屏蔽膜上保护纸揭去，露出不干胶面。

5万用表检测（1）直流电压的测量，。

”。

把表笔接电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。

数字万用表组装实训报告
一、实训目的
本次实训的目的是让学生了解数字万用表的结构和使用方法，通过组装实践锻炼学生的动手能力和实际操作能力，培养学生的实际应用能力。

二、实训内容
1. 数字万用表的结构和原理
数字万用表是一种通用的测试仪器，能够测量电压、电流、电阻、电容、电感等电学参数。

数字万用表由直流电压测量电路、交流电压测量电路、电流测量电路、电阻测量电路、电容测量电路、电感测量电路等组成。

其中，直流电压测量电路和交流电压测量电路是数字万用表的核心部件。

2. 数字万用表的组装
数字万用表的组装需要按照说明书进行操作，具体步骤如下:
（1）打开数字万用表的外壳，将电路板放入外壳内。

（2）连接电路板和面板上的接插件，注意接口的方向和对应关系。

（3）将电池盒或电源线连接到电路板上。

（4）调整电池或电源线的电压，使数字万用表显示屏显示电压值。

（5）测试数字万用表的各项功能，如电压测量、电流测量、电阻测量、电容测量、电感测量等。

三、实训体会
通过本次实训，我深刻地认识到了数字万用表的重要性和使用方法。

数字万用表能够快速准确地测量电学参数，是电子工程师、电气工程师等从事电子技术行业的必备工具。

在实际操作中，我遇到了许多困难，如接口不对、电源电压不足等。

但是通过反复尝试和调整，最终成功地完成了数字万用表的组装和测试。

这次实训让我深刻地感受到了动手实践的重要性和实际操作能力的重要性。

总之，数字万用表的组装实训是一次很好的实践锻炼机会，能够提升学生的动手实践能力和实际操作能力，帮助学生更好地理解数字万用表的结构和原理，为以后从事电子技术行业打下坚实的基础。

1 数字万能表的工作原理1.1 DT9205A工作原理DT9205A仪表主要部分的方框图如示意图1。

该仪表的心脏是一片大规模集成电路，该芯片（7106）内部包含双积分A/D转换器，显示锁存器，七段译码器和显示驱动器，它的工作原理框图见示意图2。

输入仪表的电压或电流信号经过一个开关选择器转换成一个0到199.9mV的直流电压。

例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100VAC，首先整流为100VDC，然后再分压成100.0mVDC。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知V 直流电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入7106 IC的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个四分之一分频获得计数频率，这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。

双积分A/D转换器的工作原理AA/D转换器的每个测量周期分成三个阶段：自动调零（AZ），正向积分（INT），反向积分（DE）。

第一阶段，自动调零AZ（AUTO-ZERO）：在此阶段，S AZ闭合，S INT、S DE断开，完成以下工作：第一，将IN+，IN-的外部引线断开，并将缓冲器的同相输入端与模拟地短接，使芯片内部的输入电压V IN=0V；第二，反积分器反相输入端与比较器输出端短接，此时反映到比较器的总失调电压对自动调零电容C AZ充电，以补偿缓冲器，积分器和比较器本身的失调电压，可保证输入失调电压小于10uV，第三，基准电压V REF向基准电容C REF充电，使之被充到V REF，为反向积分做准备。

第二阶段，正向积分（亦称信号积分或采样）INT（integral）：此时S INT闭合，S AZ和S DE断开，切断自动调零电路并去掉短路线，IN+，IN-端分别被接通，积分器和比较器开始工作。

数字万用表组装实训报告数字万用表是一种常见的电子测量仪器，广泛应用于电子、电气、通信、计算机等领域。

在数字万用表的使用过程中，有时需要对其进行维修和组装。

本次实训是针对数字万用表的组装实训，旨在让学生了解数字万用表的内部结构和组装方法，提高学生的实际操作能力。

一、实训目的1.了解数字万用表的内部结构和组装方法。

2.掌握数字万用表的基本使用方法。

3.提高学生的实际操作能力。

二、实训内容1.数字万用表的内部结构数字万用表主要由以下几个部分组成：（1）外壳：数字万用表的外壳通常由塑料或金属材料制成，用于保护内部电路。

（2）显示屏：数字万用表的显示屏通常采用液晶显示屏，用于显示测量结果。

（3）旋钮：数字万用表的旋钮用于选择测量范围和功能。

（4）电路板：数字万用表的电路板是数字万用表的核心部件，包括测量电路、显示电路、控制电路等。

（5）电池仓：数字万用表的电池仓通常位于数字万用表的背面，用于放置电池。

2.数字万用表的组装方法数字万用表的组装方法如下：（1）拆卸数字万用表的外壳，取出电路板。

（2）将电路板放置在工作台上，检查电路板上的元件是否完好。

（3）将电路板上的元件按照电路图连接起来，注意连接的正确性。

（4）将电路板放回数字万用表的外壳中，注意电路板的位置和方向。

（5）将数字万用表的外壳盖上，用螺丝固定。

（6）安装电池，测试数字万用表的功能是否正常。

三、实训过程1.实训前的准备在实训前，老师向我们介绍了数字万用表的基本知识和组装方法，并向我们展示了数字万用表的内部结构。

我们还学习了数字万用表的基本使用方法，包括选择测量范围、接线、读数等。

2.实训过程在实训过程中，我们首先拆卸了数字万用表的外壳，取出了电路板。

然后，我们检查了电路板上的元件是否完好，并按照电路图连接起来。

在连接元件的过程中，我们需要仔细阅读电路图，注意元件的位置和方向，以确保连接的正确性。

连接完元件后，我们将电路板放回数字万用表的外壳中，并用螺丝固定。

万用表的实训报告在电子工程中，万用表是一项必不可少的工具。

它的作用是测量电压、电流、电阻等电学参数。

本篇文章将分享我在实训中使用万用表的经验，并谈谈万用表的一些基本知识和使用技巧。

首先，万用表有两种类型：数字式和模拟式。

数字式万用表通常使用显示器来显示测量结果，而模拟式万用表则使用指针来指示测量结果。

两种类型的万用表都可以测量电学参数，但数字式万用表通常更加准确，因为数字显示器提供了更高的分辨率。

在实际使用时，万用表有三种测量模式：电压测量、电流测量和电阻测量。

在电压测量模式下，万用表被设置为电压测量方式，并将探针与待测电路的两个端口相连。

万用表会显示电路中的电势差（电压）。

在电流测量模式下，万用表被设置为电流测量方式，并将探针与待测电路的中间部分相连，使电流流经万用表。

万用表会显示电流的大小。

最后，在电阻测量模式下，万用表被设置为电阻测量方式，并将探针与电路的两端相连。

万用表会显示电路的电阻大小。

除了上述的三种基本测量模式，还有一些高级测量模式可以使用。

例如，万用表可以测量电容，电感和频率。

在这些模式下，万用表可以提供更多有用的信息，例如电容或电感的大小以及电路中信号的频率。

在实际使用万用表时，还需要掌握一些基本技巧。

首先，在测量电路之前，务必确保待测电路安全并正确连接探针。

如果电路短路，可能会损坏万用表或造成火灾等危险。

其次，在使用万用表时，应该注意选择正确的电量测试区间。

如果选错了测试区间，可能会导致数据不准确，或者还可能使万用表被损坏。

最后，在测量电路之前，要确保万用表的电池电量充足。

如果电池电量低，表头数字会出现闪烁。

在我的实训中，我使用了数字式的万用表。

通过实践，我更加深入地理解了万用表的工作原理和使用技巧。

虽然操作万用表可能看起来很简单，但它需要一些基本的知识和技巧才能得到准确的结果。

掌握这些技巧不仅可以提高电子工程学生的能力，还有助于我们更好地了解电学基础知识，提高我们的电子技能水平。

万用表实习的心得体会8篇万用表实习的心得体会精选篇1一、实习目的：1、通过对DT830B数字万用表的制作，了解万用表的基本工作原理。

2、学习并熟练掌握元器件的识别、质量检测、插件、焊接（包括贴片元器件焊接—表面安装技术SMT）和整机的装配工艺。

3、锻炼自己的动手能力，养成严谨的科学作风，提高工程实践观念。

4、通过万用表的安装调试，掌握电子元件和万用表的调试技术。

5、增进对仪表的测试精度以及误差的认识与掌握。

二、实习具体任务：1、熟悉万用表原理数字表的核心是它的A/D转换器，也就是模数转换器，将被测量的模拟信号变为数字信号给LCD液晶屏显示。

输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。

数字表有三个转换电路： I/V转换电路（电流转换电压电路） R/V转换电路（电阻转换电压电路） C/V转换电路（电容转换电压电路），也就是说，不过测量什么信号始终要把这个信号转换为直流电压信号来给A/D处理显示。

测量电阻，将被测量的电阻值转换为直流电压信号给A/D处理显示。

利用ICL7106内部的2。

8V基准电压源给基准电阻R0和被测电阻R提供测试电流。

R0上的压降VR0当做7106的基准电压，被测电阻R上的压降VR作为基本表的输入电压。

测量电流，将被测量的电流值转换为直流电压信号给A/D处理显示。

当被测电流IIN流过分流电阻时可产生电压降，即可实现I/V转换，以此作为200mV基本表的输入电压VIN，利用数字电压表显示出被测电流的大小，再通过量程选择开关扩展成多量程直流数字电流表。

2、元器件的清点与测试：1）在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。

2）首先在万用表的外包装泡沫壳上写出所有电阻的阻值，然后取出普通电阻，根据电阻上的色环来读出每个电阻的阻值，分别将读出来的电阻插到对应电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错。

项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。

3、了解ICL7106的各个引脚和他的数模转换功能。

4、了解液晶显示的原理和使用方法。

5、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。

学会焊接、安装数字万用表。

学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。

四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。

万用表功能齐全且测量数据准确、可靠；提交实训报告。

六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。

图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。

本套件中, 7106芯片已经固化在印刷电路板上。

表的工作原理框图见图2。

图2数字万用表方框原理图图3是7103芯片的应用电路简化图。

他的实质是满量程220mv的数字电压表。

输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。

A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。

图4是直流电压测量电路简化图。

在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
