数字万用表组装实训资料讲解

中职《电子技能》课程万用表组装与调试实训课程教案第一章：万用表概述1.1 万用表的作用与种类1.1.1 作用：测量电压、电流、电阻等电学参数1.1.2 种类：模拟万用表、数字万用表、多功能万用表等1.2 万用表的组成与结构1.2.1 模拟万用表的组成：放大器、调制器、指示器等1.2.2 数字万用表的组成：微处理器、显示屏、接口等1.3 万用表的使用方法与注意事项1.3.1 使用方法：选择测量功能、调节测量范围、读取测量结果等1.3.2 注意事项：避免接触高压、防止万用表损坏等第二章：万用表组装2.1 组装工具与材料2.1.1 工具：螺丝刀、钳子、剪刀等2.1.2 材料：万用表主机、测量引线、电池等2.2 组装步骤2.2.1 打开万用表主机，了解内部结构2.2.2 连接测量引线：红表笔接正极，黑表笔接负极2.2.3 安装电池：按照说明书要求安装电池2.2.4 检查组装是否牢固：确保主机、引线、电池等连接正常第三章：万用表调试3.1 调试目的与方法3.1.1 目的：确保万用表准确测量电压、电流、电阻等参数3.1.2 方法：使用标准电阻、电压源、电流源等对万用表进行校准3.2 调试步骤3.2.2 连接调试设备：将标准电阻、电压源、电流源等与万用表连接3.2.3 调节测量范围：使万用表显示与标准设备一致的数值3.2.4 记录调试结果：将调试数据记录在教案上，以便后续参考第四章：万用表实际应用4.1 电压测量4.1.1 目的：测量电路中的电压值4.1.2 方法：选择电压测量功能，将万用表的两个表笔分别接在电路的两端4.1.3 注意事项：避免触电，确保测量范围正确4.2 电流测量4.2.1 目的：测量电路中的电流值4.2.2 方法：选择电流测量功能，将万用表串联在电路中4.2.3 注意事项：确保测量范围正确，避免损坏万用表4.3 电阻测量4.3.1 目的：测量电路中的电阻值4.3.2 方法：选择电阻测量功能，将万用表的两个表笔分别接在电阻两端4.3.3 注意事项：确保测量范围正确，避免测量误差5.2 评价：自我评价在实训过程中的表现，包括操作规范、测量准确性等5.3 改进：分析实训过程中存在的问题，提出改进措施，为后续实训奠定基础第六章：万用表的进阶应用6.1 电容测量6.1.1 目的：测量电路中的电容器值6.1.2 方法：选择电容测量功能，将万用表的两个表笔分别接在电容两端6.1.3 注意事项：确保测量范围正确，避免测量误差6.2 电感测量6.2.1 目的：测量电路中的电感值6.2.2 方法：选择电感测量功能，将万用表的两个表笔分别接在电感两端6.2.3 注意事项：确保测量范围正确，避免测量误差6.3 频率测量6.3.1 目的：测量电路中的频率6.3.2 方法：选择频率测量功能，将万用表的两个表笔分别接在电路的两端6.3.3 注意事项：确保测量范围正确，避免测量误差第七章：故障排查与分析7.1 常见故障类型7.1.1 短路故障7.1.2 开路故障7.1.3 接触不良故障7.1.4 电源故障7.2 故障排查方法7.2.1 直观法：观察电路现象，判断故障部位7.2.2 测量法：利用万用表测量电路中的电压、电流、电阻等参数，判断故障部位7.2.3 替换法：替换故障元件，判断故障部位7.3 故障分析与解决7.3.1 分析故障原因：了解电路原理，分析故障产生的可能原因7.3.2 解决故障：根据故障原因，采取相应措施解决问题第八章：项目实训8.1 实训项目一：组装数字万用表8.1.1 目的：掌握数字万用表的组装方法8.1.2 步骤：按照说明书进行组装8.1.3 注意事项：确保组装牢固，避免损坏设备8.2 实训项目二：测量电路中的电压、电流、电阻8.2.1 目的：掌握万用表在实际电路中的应用8.2.2 步骤：连接电路，选择相应测量功能，读取测量结果8.2.3 注意事项：确保测量范围正确，避免触电第九章：课程拓展9.1 了解其他类型万用表的特点与应用9.1.1 模拟万用表9.1.2 数字万用表9.1.3 多功能万用表9.2 学习万用表的维修与保养方法9.2.1 维修方法：了解万用表故障类型，掌握维修技巧9.2.2 保养方法：定期检查万用表，保持设备良好状态10.2 展望：了解电子技能领域的发展趋势，掌握新知识与技能，为今后的职业发展奠定基础10.3 建议：针对课程中的不足之处，提出改进建议，为后续课程提供参考重点和难点解析重点环节1：万用表的使用方法与注意事项补充和说明：在实际操作中，学生容易忽视注意事项，如不正确的操作可能导致万用表损坏或测量不准确。

数字式万用表组装与调试一、数字万用表的特点1.准确度高2.分辨力高（模拟式万用表的灵敏度）3.输入阻抗高4.过载能力强5.功耗低（16mW）6.抗干扰能力强二、数字万用表的构成输入三、7106型 3 1/2 位 A/D转换器7106定双积分型 A/D转换器，抗干扰能力强，灵敏度高，成本低。

A/D转换器的功能是将模拟量转换成数字量，是数字式电压表的核心。

7106外接5个电阻，5个电容构成最大量程为200mV的直流数字电压表：也称基本表。

C 1,R1:时钟振荡器的RC网络④⑥脚C 2：基准电容○41○42R 2,R30:是基准电压的分压电阻。

○43○44C 5:积分电容，○35C 3:自动调零电容 ○37 R 4:积分电阻，○36 R 3,R 4:输入端阻容滤波电路，以提高仪表的抗干扰能力，并增强仪表过载能力。

○9-○15脚，○16-○21+○32脚，○22-○25+○29-○31脚，分别为个位，十位，百位数码字段的驱动信号端。

四、3 1/2位数字万用表直流电压档原理采用电阻分压器把基本量程为200mV 的直流电压表扩展为多量程的直流电压表。

R AB =1M各档满量程时输出电压V 0：200mV 档： V 0=(R AB /R AB )×200mV=200mV2V 档： V 0=(100K/R AB )×2V=(100K/1M)×2V=200mV 20V 档： V 0=(10K/1M)×20V=200mV20V档： V=(1K/1M)×200V=200mV=(100Ω/1M)×1000V=100mV1000 V档： V实际上最大测量电压为2000V.五、数字万用表元器件的识别与检测六、数字万用表组装焊接注意事项（一）、晶体管测试插座的焊接方向与电阻器等元件焊接方向相反（二）、锰铜丝电阻器R(0.01Ω)，不要插得过深。

9（三）、电路板中心区的铜箔是滑动接触片的运转区域，决不能沾上焊锡。

万用表组装及调试实训教案(详细)教案章节：一、实训目的1.1 了解万用表的结构和原理1.2 学会使用万用表进行基本测量1.3 掌握万用表的组装和调试方法1.4 提高动手能力和实际操作技能教案章节：二、实训器材与工具2.1 万用表一台2.2 电池一组2.3 测试线若干2.4 螺丝刀一套2.5 剪刀一把2.6 胶带适量教案章节：三、实训内容与步骤3.1 了解万用表的结构和原理3.1.1 查看万用表说明书，了解其内部电路和功能3.1.2 观察万用表的实物，识别各个部件和接口3.2 组装万用表3.2.1 拆开万用表外壳，取出内部电路板3.2.2 按照说明书和电路图，将各个部件连接到电路板上3.2.3 组装外壳，确保电路板稳固3.3 调试万用表3.3.1 给万用表供电，观察仪表盘指示3.3.2 使用测试线进行基本测量，如电压、电流、电阻等3.3.3 检查万用表的准确性和稳定性，如有问题进行调整教案章节：四、实训注意事项4.1 操作过程中要小心谨慎，避免触电或损坏器材4.2 不要随意拆解或改装万用表，以免影响其性能4.3 实训结束后，要将器材归位，保持实验室整洁教案章节：五、实训总结与拓展5.1 总结实训中学到的知识和技能，填写实训报告5.2 讨论万用表在实际应用中的注意事项和操作技巧5.3 探索万用表在其他领域的应用，如汽车维修、电子制作等教案章节：六、实训案例分析6.1 分析实际案例，了解万用表在实际工作中的应用6.2 通过案例，学习如何使用万用表进行故障检测和排除6.3 讨论案例中的问题和解决方案，提高分析和解决问题的能力教案章节：七、实训操作练习7.1 进行实际操作练习，包括电压、电流、电阻等测量7.2 练习使用万用表进行故障检测和排除7.3 老师巡回指导，纠正操作错误，解答疑问教案章节：八、实训考核8.1 学生进行实训考核，测试万用表的使用技能和故障排除能力8.2 老师评分，评价学生的实训成果8.3 对学生进行点评，总结实训中的优点和不足9.2 报告内容包括实训目的、内容、过程、收获和反思等9.3 老师批改报告，给出评价和建议教案章节：十、实训总结与反思10.1 学生总结实训过程中的所学所得，分享实训心得10.2 反思实训中的不足之处，提出改进措施10.3 老师总结实训总体情况，对学生的表现给予肯定和鼓励教案章节：十一、实训拓展与应用11.1 探讨万用表在实际工程中的应用案例，如自动化控制系统、电子设备维护等。

万用表组装实训报告
组装实训报告
一、实训目的：
通过本次实训，掌握万用表的组装和使用方法，了解电路测试的基本操作。

二、实训设备和材料：
1. 万用表：负责测量电压、电流、电阻等电路参数。

2. 电源：提供电压给被测电路。

3. 电路板：包括各种电子元件和连接线，用于组装电路。

三、实训步骤：
1. 组装万用表：
将电池或电池组插入万用表的电池槽内，确保极性正确。

将测试引线插入相应的插孔中，其中红色引线插入正极插孔，黑色引线插入负极插孔。

将万用表的旋钮旋转到合适的位置，进行相关测量。

2. 连接电路：
将电路板上需要测量的电子元件按照电路图连接起来，确保连接正确。

接地线连接到电路板上的地线上，确保电路的安全性。

3. 测试电路：
将万用表的测试引线分别接触到需要测量的电子元件上的引脚或电线上。

根据需要选择测量电压、电流或电阻的测量范围和功能。

四、实训结果与分析：
通过实际操作和测量，可以得到电路中的电压、电流和电阻的数值。

根据这些数值，可以判断电路的工作状态和性能是否正常。

如果测量数值与设计数值相符，说明电路工作正常；如果测量数值偏离设计数值较大，说明电路可能存在故障或元件损坏。

五、实训总结：
通过本次实训，我掌握了万用表的组装和使用方法，了解了电路测试的基本操作。

万用表是电子工程师和电子爱好者必备的工具，能够帮助我们准确地测量电路参数，保证电路的正常运行。

在以后的学习和工作中，我会继续运用万用表进行电路的测试和调试，提高自己的电子技能。

万用表装配实训报告摘要：本次实训旨在让我们在实践中了解万用表的结构、原理以及使用方法。

实训内容包括分析万用表的构造、测量电压、电流、电阻、测试电源、测试二极管等操作。

通过实践操作，我们深入了解了万用表的使用方法。

本文将详细介绍本次实训的具体过程及结果。

一、实验目的：1. 了解万用表的结构和原理；2. 掌握万用表的基本使用方法；3. 能够正确使用万用表进行电气测试；4. 增强安全意识，学会使用万用表检查安全隐患。

二、实验原理：万用表是一种测量电压、电流和电阻等电学量的通用测量仪表。

由于其具有测量精度高、灵敏度高、可靠性好、测试范围广等特点，所以在电子、通信、控制等领域得到了广泛应用。

万用表主要有以下几个组成部分：1．表头。

它是最基本的部分，包括电路板、能指针指示的电压、电流、电阻测量范围选择开关和保险丝（部分型号）。

2．量程档位选择旋钮。

该旋钮用于选择转换门电磁铁的励磁电源，使该门吸合，以测量不同量程的信号。

3．电池驱动电路。

在万用表进行电压输入测量时，电池就是提供内部驱动电源的能源。

电池也用作电流输入测量时的感应装置，而用作测量电阻时的直流电源。

三、实验内容：1．了解万用表的结构和原理。

2．维护保养，学会检查和更换电池、保险丝等零部件。

3．使用万用表进行电气测量，包括测量电压、电流、电阻等。

4．学习并掌握二极管测量方法。

四、实验步骤：1．了解万用表的基本结构，并记录在实验记录本上。

2．更换电池。

用螺丝刀将电池盖解开，将电池拿出，并用新电池代替旧电池。

然后将电池盖盖好。

3．更换保险丝。

用螺丝刀将保险丝盖和旁边的螺丝钮松开，取出熔断丝，并用新熔断丝代替。

4．用万用表测量一个直流电压和一段直流电路中的电流。

（1）选择电压DC量程。

（2）将红表笔接在电源的正极上，黑表笔接在电源的负极上。

（3）读取电压值。

（4）将电流表瑞耳支出。

（5）将红表笔接在电路的一个端点上，黑表笔接在电路的另一个端点上。

（6）读取电流值。

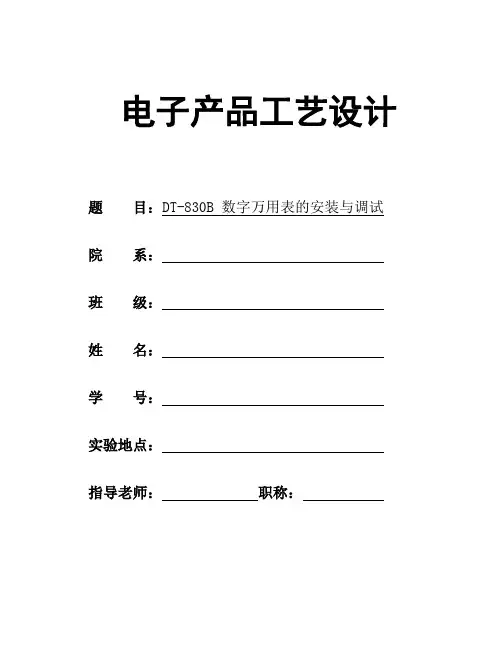

电子产品工艺设计题目：DT-830B 数字万用表的安装与调试院系：班级：姓名：学号：实验地点：指导老师：职称：《数字万用表组装实训》实训指导书一 .实训目的：通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

二.实训要求：●了解数字万用表特点和发展趋势。

●熟悉万用表装配技术的基本工艺过程。

●认识液晶显示器件。

●根据技术指标测试数字万用表的主要参数。

●安装制作一台数字万用表三、实训器材2.1 MT-830B数字万用表散装套件：1套/人（见材料清单）；2.2 组装工具；1套/人；2.3 万用表：1块/人；2.4相关辅料：凡士林油少许；酒精少许；四、T830B数字万用表的特点和工作原理：DT830B型便携式3位半数字万用表是常用的数字式检测仪表。

1、主要特点：●技术成熟主电路采用典型数字表集成电路ICL7106，久经考验、性能稳定可靠。

●性价比高由于技术成熟、应用广泛而产生的规模效益使产品价格低到需要者皆可拥有。

且具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

●结构合理采用单板结构，集成电路TCL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

2、工作原理：DT830B电路原理图见附图。

集成电路ICL7106的技术资料可查阅有关资料。

有关3位半数字万用表的工作原理，请参见童诗白教授所编《模拟电子技术基础》（第二版）（高等教育出版社，p716～737。

）五、操作内容与步骤：5.1 熟悉 MB-830B型数字万用表的基本原理（参见电路原理图）、双面印制板（见操作图1）、元件安装位置图（见参见电路板）、结构安装示意图（见操作图2）。

操作图1：双面印刷图5.2测试元器件，并将测试结果记入相应表格中。

表1：电阻器的测量操作图 2：DT-830B 型数字万用表电路原理图操作图2：结构安装示图 续表表2：二极管、三极管的测量表35.3 通过目测及万用表测量电路板应不明显的划伤、断路、短路等故障。

万用表组装及调试实训教案(详细)第一章：实训目的与要求1.1 实训目的1.1.1 理解万用表的工作原理；1.1.2 学会使用万用表进行基本测量；1.1.3 掌握万用表的组装和调试方法。

1.2 实训要求1.2.1 熟悉万用表的各个部分及其功能；1.2.2 能够正确组装万用表；1.2.3 能够对万用表进行调试，保证其准确性。

第二章：万用表的原理与结构2.1 万用表的工作原理2.1.1 介绍万用表的工作原理，包括电流、电压、电阻的测量原理；2.1.2 讲解万用表的测量范围和测量精度。

2.2 万用表的结构与功能2.2.1 介绍万用表的主要组成部分，如测量电路、显示电路、控制电路等；2.2.2 讲解万用表的各项功能，如测量电压、电流、电阻、电容等；2.2.3 介绍万用表的接口和配件，如测试笔、夹具等。

第三章：万用表的组装3.1 万用表组装前的准备工作3.1.1 准备万用表的组装工具和材料；3.1.2 了解万用表的组装步骤和注意事项。

3.2 万用表的组装步骤3.2.1 讲解万用表的组装步骤，包括电路板安装、外壳组装、接口连接等；3.2.2 指导学生进行万用表的组装实践。

第四章：万用表的调试4.1 万用表调试前的准备工作4.1.1 准备万用表调试所需的工具和材料；4.1.2 了解万用表调试的步骤和注意事项。

4.2 万用表的调试步骤4.2.1 讲解万用表的调试步骤，包括功能检查、准确度调整等；4.2.2 指导学生进行万用表的调试实践。

第五章：万用表的使用与维护5.1 万用表的使用方法5.1.1 讲解万用表的使用步骤，包括开机、选择测量功能、读数等；5.1.2 介绍万用表的使用注意事项，如避免接触高压、防止短路等。

5.2 万用表的维护与保养5.2.1 讲解万用表的维护方法，如清洁、更换配件等；5.2.2 介绍万用表的保养周期和方法，如定期检查、存放等。

第六章：万用表故障分析与排除6.1 万用表常见故障分析6.1.1 分析万用表在使用过程中可能出现的故障，如测量不准确、无法开机等；6.1.2 讲解故障产生的原因，如电路故障、配件损坏等。

组装万用表实训报告
实训报告：组装万用表
一、实验目的
1.掌握万用表测量电路基本知识；
2.熟悉万用表的结构及特点；
3.能够正确拆卸和组装万用表。

二、实验原理
万用表是一种端子固定口径较小的电能测量仪表，与被测电路连接后能直接指示被测电路电压、电流、电阻等参量。

具有通用性强、量程宽、精度高、使用方便等优点。

三、实验仪器
1.多用仪表（万用表）；
2.工具：螺丝刀、镊子、剪线钳等。

四、实验内容
1.了解多用仪表的组成部分，如表头、表前盖、绕线机构、转盘、接线端子等；
2.用螺丝刀从多用仪表的后盖上拆下并记下各个位置的螺丝；
3.打开表头，注意插头的摆放方向，详细观察组成部分；
4.用镊子拆卸表针，注意避免损坏；
5.拆卸绕线机构、转盘；
6.清洗组成部分，并用剪线钳修理损坏的引线；
7.根据逆向顺序组装多用仪表，注意每一步的细节。

五、实验结果
成功组装万用表，并进行了电路测试。

表头能够正常显示被测电路的电流、电压等参量。

六、实验总结
通过这次组装万用表的实训，我更深刻理解了多用仪表的结构及原理，并掌握了正确的拆卸和组装方法。

同时也加强了对电路测试的理解，提高了实验操作技能。

数字万用表组装实训报告
一、实训目的
本次实训的目的是让学生了解数字万用表的结构和使用方法，通过组装实践锻炼学生的动手能力和实际操作能力，培养学生的实际应用能力。

二、实训内容
1. 数字万用表的结构和原理
数字万用表是一种通用的测试仪器，能够测量电压、电流、电阻、电容、电感等电学参数。

数字万用表由直流电压测量电路、交流电压测量电路、电流测量电路、电阻测量电路、电容测量电路、电感测量电路等组成。

其中，直流电压测量电路和交流电压测量电路是数字万用表的核心部件。

2. 数字万用表的组装
数字万用表的组装需要按照说明书进行操作，具体步骤如下:
（1）打开数字万用表的外壳，将电路板放入外壳内。

（2）连接电路板和面板上的接插件，注意接口的方向和对应关系。

（3）将电池盒或电源线连接到电路板上。

（4）调整电池或电源线的电压，使数字万用表显示屏显示电压值。

（5）测试数字万用表的各项功能，如电压测量、电流测量、电阻测量、电容测量、电感测量等。

三、实训体会
通过本次实训，我深刻地认识到了数字万用表的重要性和使用方法。

数字万用表能够快速准确地测量电学参数，是电子工程师、电气工程师等从事电子技术行业的必备工具。

在实际操作中，我遇到了许多困难，如接口不对、电源电压不足等。

但是通过反复尝试和调整，最终成功地完成了数字万用表的组装和测试。

这次实训让我深刻地感受到了动手实践的重要性和实际操作能力的重要性。

总之，数字万用表的组装实训是一次很好的实践锻炼机会，能够提升学生的动手实践能力和实际操作能力，帮助学生更好地理解数字万用表的结构和原理，为以后从事电子技术行业打下坚实的基础。

1 数字万能表的工作原理1.1 DT9205A工作原理DT9205A仪表主要部分的方框图如示意图1。

该仪表的心脏是一片大规模集成电路，该芯片（7106）内部包含双积分A/D转换器，显示锁存器，七段译码器和显示驱动器，它的工作原理框图见示意图2。

输入仪表的电压或电流信号经过一个开关选择器转换成一个0到199.9mV的直流电压。

例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100VAC，首先整流为100VDC，然后再分压成100.0mVDC。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知V 直流电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入7106 IC的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个四分之一分频获得计数频率，这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。

双积分A/D转换器的工作原理AA/D转换器的每个测量周期分成三个阶段：自动调零（AZ），正向积分（INT），反向积分（DE）。

第一阶段，自动调零AZ（AUTO-ZERO）：在此阶段，S AZ闭合，S INT、S DE断开，完成以下工作：第一，将IN+，IN-的外部引线断开，并将缓冲器的同相输入端与模拟地短接，使芯片内部的输入电压V IN=0V；第二，反积分器反相输入端与比较器输出端短接，此时反映到比较器的总失调电压对自动调零电容C AZ充电，以补偿缓冲器，积分器和比较器本身的失调电压，可保证输入失调电压小于10uV，第三，基准电压V REF向基准电容C REF充电，使之被充到V REF，为反向积分做准备。

第二阶段，正向积分（亦称信号积分或采样）INT（integral）：此时S INT闭合，S AZ和S DE断开，切断自动调零电路并去掉短路线，IN+，IN-端分别被接通，积分器和比较器开始工作。

数字万用表组装实训报告数字万用表是一种常见的电子测量仪器，广泛应用于电子、电气、通信、计算机等领域。

在数字万用表的使用过程中，有时需要对其进行维修和组装。

本次实训是针对数字万用表的组装实训，旨在让学生了解数字万用表的内部结构和组装方法，提高学生的实际操作能力。

一、实训目的1.了解数字万用表的内部结构和组装方法。

2.掌握数字万用表的基本使用方法。

3.提高学生的实际操作能力。

二、实训内容1.数字万用表的内部结构数字万用表主要由以下几个部分组成：（1）外壳：数字万用表的外壳通常由塑料或金属材料制成，用于保护内部电路。

（2）显示屏：数字万用表的显示屏通常采用液晶显示屏，用于显示测量结果。

（3）旋钮：数字万用表的旋钮用于选择测量范围和功能。

（4）电路板：数字万用表的电路板是数字万用表的核心部件，包括测量电路、显示电路、控制电路等。

（5）电池仓：数字万用表的电池仓通常位于数字万用表的背面，用于放置电池。

2.数字万用表的组装方法数字万用表的组装方法如下：（1）拆卸数字万用表的外壳，取出电路板。

（2）将电路板放置在工作台上，检查电路板上的元件是否完好。

（3）将电路板上的元件按照电路图连接起来，注意连接的正确性。

（4）将电路板放回数字万用表的外壳中，注意电路板的位置和方向。

（5）将数字万用表的外壳盖上，用螺丝固定。

（6）安装电池，测试数字万用表的功能是否正常。

三、实训过程1.实训前的准备在实训前，老师向我们介绍了数字万用表的基本知识和组装方法，并向我们展示了数字万用表的内部结构。

我们还学习了数字万用表的基本使用方法，包括选择测量范围、接线、读数等。

2.实训过程在实训过程中，我们首先拆卸了数字万用表的外壳，取出了电路板。

然后，我们检查了电路板上的元件是否完好，并按照电路图连接起来。

在连接元件的过程中，我们需要仔细阅读电路图，注意元件的位置和方向，以确保连接的正确性。

连接完元件后，我们将电路板放回数字万用表的外壳中，并用螺丝固定。

万用表组装实训报告一、引言万用表是电工常用的仪器之一，能够测量电压、电流和电阻等多种电学量。

在本次实训中，我组装了一台万用表，并对其性能进行了测试和评估。

本文将详细介绍我在组装过程中的经验和心得，以及对万用表性能的分析。

二、组装过程1. 准备工作在开始组装之前，我首先查看了相关的资料和说明书，熟悉了万用表的各个部件和功能。

然后，我准备了所需的工具和材料，包括电子元件、电路板、焊台、焊锡等。

确保工作台整洁有序，以便于操作和管理。

2. 组装电路板我按照说明书中的电路图，依次将各个电子元件正确焊接到电路板上。

这个过程需要精确而细致的操作，保证焊接的质量和稳定性。

我在焊接之前，对电路板进行了清洁和防静电处理，以确保焊接之后不会出现故障。

3. 安装外壳和控制面板在电路板组装完成之后，我将其安装进外壳中，并固定好。

接着，我将控制面板和显示屏等部件连接到电路板上，并进行了测试和校准。

这一步需要小心谨慎，保证连接正确，并避免人为错误对万用表的性能产生影响。

4. 装配电池和电线为了让万用表能够正常工作，我安装了适配的电池并连接好电线。

同时，我还检查了电池的正负极是否正确连接，以避免意外的电路故障。

这个环节需要特别注意电线的固定和绝缘，以确保电路的安全性和可靠性。

三、性能测试与评估1. 电压测试我首先使用万用表进行了电压测试，测量了不同电压的电源和电路。

通过对比测量值和实际值，我发现万用表的测量精度较高，误差较小。

同时，我还测试了万用表在不同电压范围下的线性度和稳定性，结果表明其性能可靠。

2. 电流测试接下来，我进行了电流测试，测量了不同大小的电流值。

通过与其他测试设备的对比，我发现万用表的电流测量精度也较高，误差控制得较好。

此外，我还测试了万用表在不同电流范围下的响应速度和阻抗情况，结果符合预期。

3. 电阻测试最后，我进行了电阻测试，测量了不同电阻值的电器元件。

万用表能够准确地测量和显示电阻值，并且在不同阻值范围下的测量精度较高。

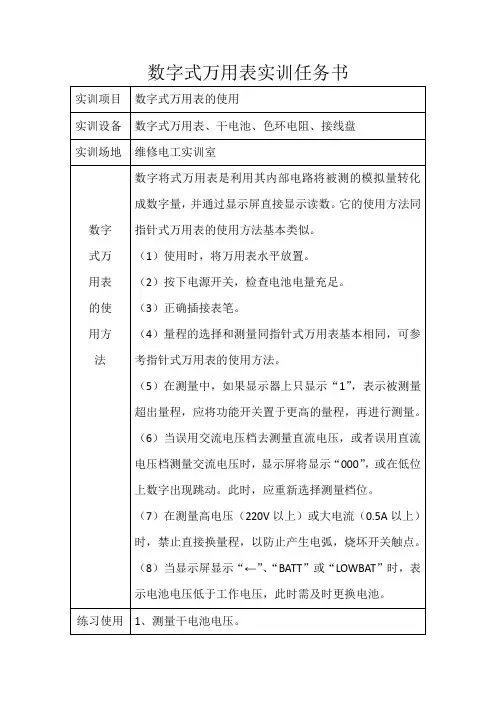

万用表的实训内容及步骤一、万用表介绍万用表是一种多功能的电子测量仪器，可以用来测量电压、电流、电阻、电容等多种电学参数。

实训开始前，先对万用表的结构、功能和使用方法进行简要介绍，确保学员了解万用表的基本知识。

二、电源开关使用在开始测量之前，需要先打开万用表的电源开关。

电源开关通常位于万用表的背面，开启后万用表开始正常工作。

使用电源开关时要注意轻开轻关，避免损坏开关。

三、电阻档位测量电阻档位是万用表的基本测量功能之一，用于测量电路中的电阻值。

使用电阻档位时，需要先将红黑表笔插入万用表对应的插孔，然后将表笔连接到待测电阻的两端。

按下测量按钮，万用表会显示出电阻值。

四、电压档位测量电压档位用于测量电路中的电压值。

使用电压档位时，需要选择合适的量程（如直流电压、交流电压等），然后将红黑表笔连接到待测电路的电压点。

按下测量按钮，万用表会显示出电压值。

五、电流档位测量电流档位用于测量电路中的电流值。

使用电流档位时，需要选择合适的量程（如直流电流、交流电流等），然后将红黑表笔连接到待测电路的电流路径上。

按下测量按钮，万用表会显示出电流值。

六、蜂鸣器功能测试蜂鸣器功能用于测试电路的通断状态。

使用蜂鸣器功能时，需要将红黑表笔插入万用表的蜂鸣器插孔，然后将表笔连接到待测电路的连接点上。

如果电路是连通的，万用表会发出蜂鸣声。

七、晶体管测试晶体管测试用于检测晶体管的性能参数，如放大倍数、穿透电流等。

使用晶体管测试功能时，需要先将晶体管插入万用表的晶体管插孔中，然后根据需要进行相应的测量操作。

八、电容测量电容档用于测量电容器的容量。

在电容测量模式下，将红黑表笔分别接触电容器的两个电极，按下测量按钮，万用表会显示出电容量。

根据需要选择合适的量程，以确保测量的准确性。

九、调试与校准实训过程中，需要对万用表进行调试和校准，以确保测量的准确性和可靠性。

根据万用表的说明书进行调试和校准操作，包括机械调零、欧姆调零、灵敏度调整等步骤。

万用表的组装和调试实训报告[五篇]第一篇：万用表的组装和调试实训报告万用表的组装和调试实训报告一．万用表的组装和调试目的和要求万用表的组装和调试其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。

在上课的时候我们自己动手安装万用表，旗舰需要们们自己识别集成电路的电阻值，电容，电位器，二极管等等器件。

然后自己安装元件，动手焊接，组装和调试，知道最终做出一个可以在实际中使用的万用表。

在此过程中学会使用基本工具，比如尖嘴钳、剥线钳，还有电烙铁，焊锡，另外在实践中不可避免的会遇到各种问题，这可以培养我们的排查问题，解决问题的能力。

在学习安装万用表的同时，还要学会识别电路图原理，了解万用表的各个功能是通过什么原理来实现的，以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。

在组装的过程中也要学会抓住细节精益求精，有条理的操作和分析问题。

二．Mf47的组成部分指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成表头是万用表的测量显视装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。

万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。

三．Mf47安装原理及准备工作1.整理元器件首先因该是根据产品盒内的说明书指示清点各个原件是否有缺失。

2.电阻识别读数方法红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。

项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。

3、了解ICL7106的各个引脚和他的数模转换功能。

4、了解液晶显示的原理和使用方法。

5、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。

学会焊接、安装数字万用表。

学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。

四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。

万用表功能齐全且测量数据准确、可靠；提交实训报告。

六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。

图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。

本套件中, 7106芯片已经固化在印刷电路板上。

表的工作原理框图见图2。

图2数字万用表方框原理图图3是7103芯片的应用电路简化图。

他的实质是满量程220mv的数字电压表。

输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。

A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。

图4是直流电压测量电路简化图。

在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
