DT830B数字式万用表实训教程教材课程

DT830B数字万用表的调试与安装实验报告一、实习目的电子技术课程实习是学习电子技术课程（如模拟电子技术和数字电子技术）的重要实践环节，是对理论教学的总结和检验。

这两门课程我们在大二已经有了接触，通过半学期的学习，我们已经有了一定的知识积累，此时需要一个动手实践的过程，利用我们所学的知识将其变为实物展现出来。

通过此次设计课程，使我们掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能，掌握电子技术的基本设计和分析方法，为后续的学习和工作打下坚实的理论基础。

通过数字万用表的安装和调试操作实习，我们了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。

培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。

二、实验内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手。

5、在此过程中的收获和体会。

三、实验仪器1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个、吸锡器一个4. 焊锡、松香、或湿纸巾等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1、DT830B数字万用表以大规模集成电路ICL7106为核心，其原理框图如图1所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

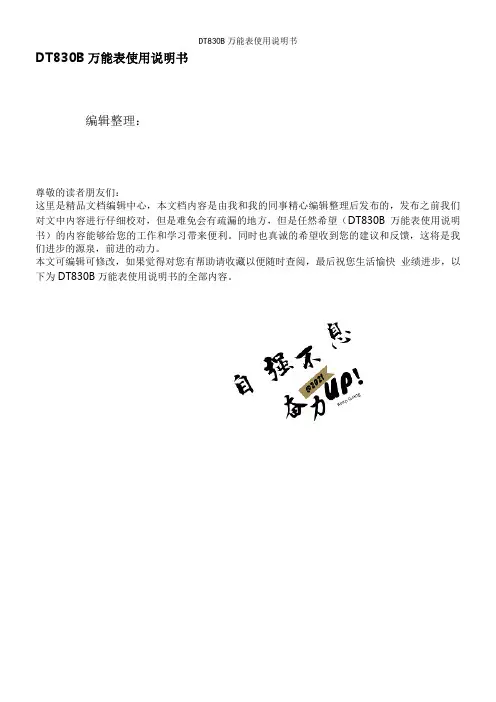

DT830B万能表使用说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（DT830B万能表使用说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为DT830B万能表使用说明书的全部内容。

DCV：直流电压档位DCA：直流电流档位ACV：交流电压档位Ω:电阻档位HFE：三极管放大倍数档位OFF:测量完毕后转换开关放置处还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。

COM：公共端，插入黑表笔VΩmA:正极端,在测电阻、电压和小于200mA的直流电流时插入红表笔。

DC10A:在测200mA至10A的直流电流时插入红表笔。

使用方法：A：直流电压测量1。

将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2。

将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压）或负载上（测负载电压降），红表笔所接端的极性将同时显示于显示器上。

(1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程，功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电。

）B:直流电流测量1.将黑表笔插入COM插孔，当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时,红表笔插入DC10A插孔。

2.将功能开关置于直流电流档A—量程，并将测试表笔串联接入到待测负载上,电流值显示的同时，将显示红表笔的极性。

（1如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护，测量时不能超过15秒。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

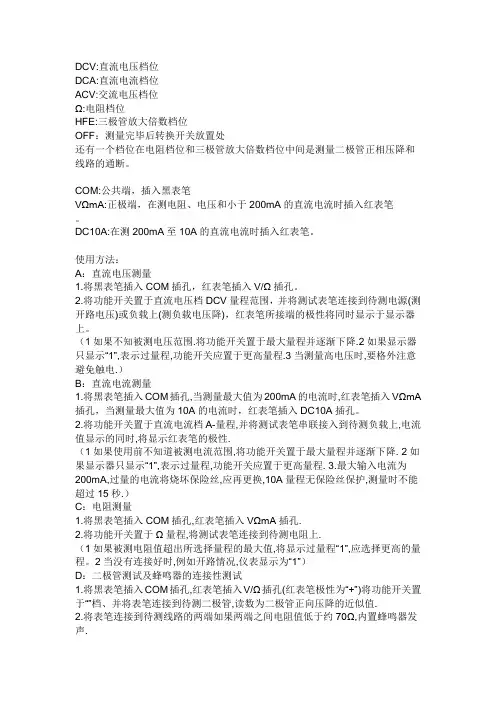

DCV:直流电压档位DCA:直流电流档位ACV:交流电压档位Ω:电阻档位HFE:三极管放大倍数档位OFF：测量完毕后转换开关放置处还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。

COM:公共端，插入黑表笔VΩmA:正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔。

DC10A:在测200mA至10A的直流电流时插入红表笔。

使用方法：A：直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）B：直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA 插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。

2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）C：电阻测量1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。

2当没有连接好时,例如开路情况,仪表显示为“1”）D：二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.=============================2全新DT-830B三位半全数字万用表，具有功能全、精度高、读数清晰准确、使用简单、小巧轻便等特点，可测直流电压、直流电流、交流电压、电阻、二极管、三极管，是电脑爱好者，无线电爱好者、专业维修人员及家庭等必备的常用工具。

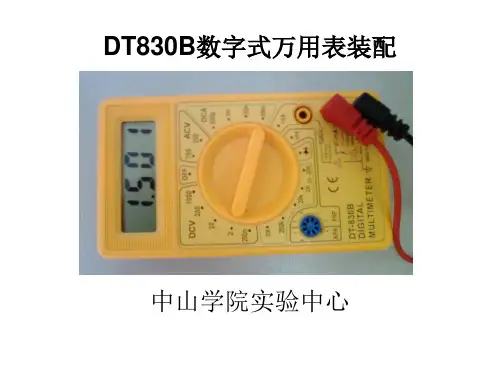

DT830B数字万用表实训教材2011-11-23目录一、元件认识4二、DT830B数字万能表的原理框图6三、主要电路工作原理简单分析9四、DT830B数字万能表组装过程10（一）、整机安装的流程图11（二）印制板（PCB）的安装要求及步骤11（三）PCB板上的元器件安装总体过程示意图12（四）液晶屏的安装12（五）转换开关的安装13五、DT830B数字万用表的调试、校准及故障维修16（一）正常显示测试17（二）校准17六、DT830B数字万用表的技术参数19七、DT830B数字万用表的使用方法20八、DT830B数字万用表的实训知识问答21九、附录22附录1、PCB板安装图附录2、元件清单附录3、整机原理图实训产品简介DT830B万用表是一种常用的万用表，它的技术成熟，采用单板结构结构合理，安装简单。

主电路采用典型数字集成电路ICL7106，采用COB封装，性能稳定。

DT830B万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

此表为3(1/2)位液晶显示。

最大读数“1999”，该表能自动显示极性，超量程仅最高位显示“1”。

它能测量交流电压、直流电压与电流、电阻，并能对二极管、三极管进行测试。

所谓三位半数字也叫3 1/2位（读做三又二分之一位），我们知道，一个模拟量，经过量化，转换成数字后，其所表示的精度是跟该数字的位数有关系的，数字位数越多，越接近原始值，越精确（这是一般而言，不考虑其它情况，如果量化后的数值为1.00000V的话，用一位表示与用N位表示是一样的(:）。

所以一般情况下，位数越多，就越精确，也就是四位半比三位半更精确。

一、实训目的通过制作及调试具有一定功能和应用价值的一个具体产品，提高学生学习兴趣，增强动手能力，启迪学生的创新思维，培养学生分析问题和解决问的综合能力。

实训教学是理论联系实际的主要形式，是实施“教、学、做合一”教学理念的重要手段也是培养学生技术应用能务和实际操作技能的根本途径。

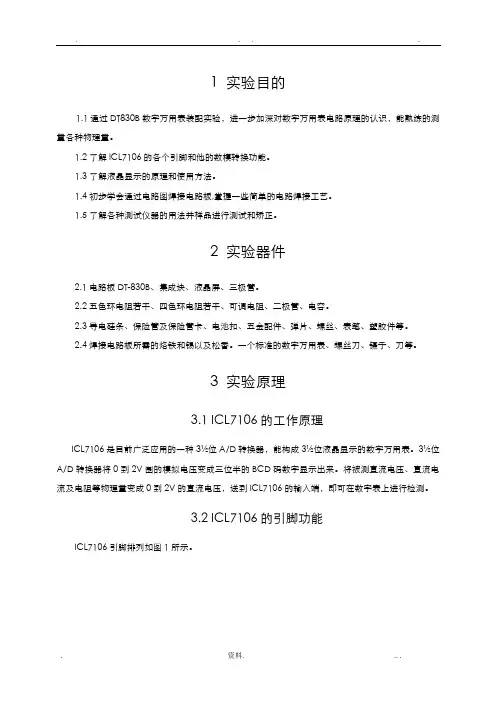

1 实验目的1.1通过DT830B数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

1.2了解ICL7106的各个引脚和他的数模转换功能。

1.3了解液晶显示的原理和使用方法。

1.4初步学会通过电路图焊接电路板,掌握一些简单的电路焊接工艺。

1.5了解各种测试仪器的用法并样品进行测试和矫正。

2 实验器件2.1电路板DT-830B、集成块、液晶屏、三极管。

2.2五色环电阻若干、四色环电阻若干、可调电阻、二极管、电容。

2.3导电硅条、保险管及保险管卡、电池扣、五金配件、弹片、螺丝、表笔、塑胶件等。

2.4焊接电路板所需的烙铁和锡以及松香。

一个标准的数字万用表、螺丝刀、镊子、刀等。

3 实验原理3.1 ICL7106的工作原理ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字万用表。

3½位A/D转换器将0到2V围的模拟电压变成三位半的BCD码数字显示出来。

将被测直流电压、直流电流及电阻等物理量变成0到2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。

3.2 ICL7106的引脚功能ICL7106引脚排列如图1所示。

图1. ICL710引脚排列U+、U－分别接9V电源（E）的正、负极。

COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。

TEST是测试端，该端经部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。

该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。

a1～g1、a2～g2、a3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。

千位b、c段在LCD部连通。

当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。

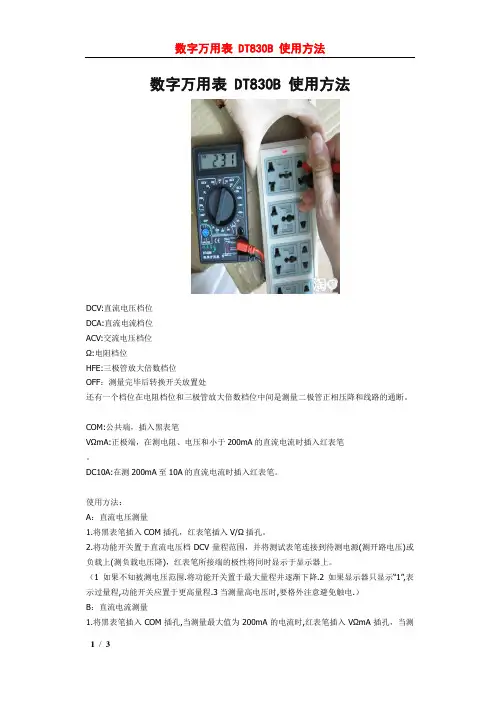

数字万用表 DT830B 使用方法DCV:直流电压档位DCA:直流电流档位ACV:交流电压档位Ω:电阻档位HFE:三极管放大倍数档位OFF：测量完毕后转换开关放置处还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。

COM:公共端，插入黑表笔VΩmA:正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔。

DC10A:在测200mA至10A的直流电流时插入红表笔。

使用方法：A：直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）B：直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。

2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）C：电阻测量1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。

2当没有连接好时,例如开路情况,仪表显示为“1”）D：二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.=============================2全新DT-830B三位半全数字万用表，具有功能全、精度高、读数清晰准确、使用简单、小巧轻便等特点，可测直流电压、直流电流、交流电压、电阻、二极管、三极管，是电脑爱好者，无线电爱好者、专业维修人员及家庭等必备的常用工具。

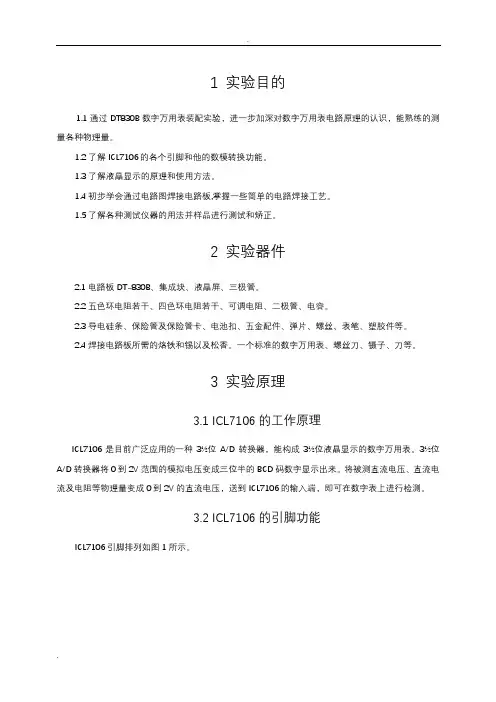

1 实验目的1.1通过DT830B数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

1.2了解ICL7106的各个引脚和他的数模转换功能。

1.3了解液晶显示的原理和使用方法。

1.4初步学会通过电路图焊接电路板,掌握一些简单的电路焊接工艺。

1.5了解各种测试仪器的用法并样品进行测试和矫正。

2 实验器件2.1电路板DT-830B、集成块、液晶屏、三极管。

2.2五色环电阻若干、四色环电阻若干、可调电阻、二极管、电容。

2.3导电硅条、保险管及保险管卡、电池扣、五金配件、弹片、螺丝、表笔、塑胶件等。

2.4焊接电路板所需的烙铁和锡以及松香。

一个标准的数字万用表、螺丝刀、镊子、刀等。

3 实验原理3.1 ICL7106的工作原理ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字万用表。

3½位A/D 转换器将0到2V范围的模拟电压变成三位半的BCD码数字显示出来。

将被测直流电压、直流电流及电阻等物理量变成0到2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。

3.2 ICL7106的引脚功能ICL7106引脚排列如图1所示。

图1. ICL710引脚排列U+、U－分别接9V电源（E）的正、负极。

COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。

TEST是测试端，该端经内部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。

该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。

a1～g1、a2～g2、a3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。

千位b、c段在LCD内部连通。

当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。

徐州工程学院实习报告实习名称电装实习 _________ 学院数理学院 _________ 专业应用物理学_________ 班级11 光伏 ________________ 学生姓名_____________________________ 学号 ________________________ 实习地点教2-419 _________ 指导教师王一女口________实习起止时间：2014年12月15日至2014年12月21日目录一.实习目的 (1)二.实习要求 (1)三.元器件的判别和测量 (1)1.实验工具 (1)2.各种零配件和相关的材料说明 (1)3.元件的认识 (2)四.实验原理 (3)1.D T-830B型数字万用表原理 (3)2.电路测量原理和电路工作原理 (4)五.安装和焊接 (9)1.装配和安装工艺 (9)2.焊接工艺 (11)六.调试、故障排除和校验 (13)1.校准和检测原理 (13)2.使用仪器 (13)3.测量 (13)4.检测 (14)七.结束语 (14)一.实习目的1.通过DT-830B数字万用表装配实验，了解万用表结构原理2.认识并熟练测量各个元器件，了解元器件标识的意义。

3.对照原理图和印制电路板图，掌握电路组装焊接工艺。

4.通过调试仪器并检测电路功能，培养动手能力。

二.实习要求1.了解万用表特点，熟悉工作原理。

2.熟悉装配数字万用表的基本工艺流程，安装调试万用表。

3.认识液晶屏显示器件。

4.掌握基本的装配工艺、培养自身的动手能力。

三.元器件的判别和测量1.实验工具：1.1焊接电路板所需的烙铁和锡以及松香。

1.2一个标准的数字万用表、螺丝刀、镊子、刀片等。

2.各种零配件和相关的材料说明：2.1元件清单（一）1.（1 ）底面壳各1 个（4）旋纽 1 个（2）液晶片1 片（5）屏蔽纸 1 张（3）液晶片支架1 个（6）功能面板2.（1 ）IC：7106 （全检）（2）表笔插孔柱3 个3.（1）保险管、座1 套（8）定位弹簧2.8*5 2 个（2）HFE座1 个（9）接地弹簧4*13.5 1 个蚌里0 n1 n! a3童百5£t tB S g雷二鲫A?1D1041捺1€1库p22H IN\ J«3fl脚負4R4A no.oooit5S J it11NM1£t&1J ift11P1B D4自3自§（3）V行触片6片（10）2*8自攻螺钉（固定线路板3个（4）9V电池1个（11）2*10自攻螺钉（固定底壳）2个（5）电池扣1个（12）电位器201 （VR1 1个（6）导电胶条2个（13）锰铜丝电阻（RO 1 个（7）滚珠2个4.（1）表笔一付（2）说明书（3）电路图及注意要点1张2.2元件清单（二）代号参数精度代号参数精度R26 274K 0.3% C1 100pF R10 0.99 0.5% R19 220K 5% R27 274K 0.3% C2 100 nF R8 9 0.3% R12 220K 5% R5 1K 1% C3 100 nF R20 100 0.3% R13 220K 5% R6 3K 1% C4 100 nF R21 900 0.3% R14 220K 5% R7 30K 1% C5 100 nF R22 9K 0.3% R15 220K 5% R30 100K 5% C6 100 nF R23 90K 0.3% R2 470K 5% R4 100K 5%R24 117K 0.3% R3 1M 5% R1 150K 5% D3 1N4007 R25 117K 0.3% R32 2K 20% R18 220K 5% Q1 9013 R35 117K 0.3%表元件清单3.元件的认识3.1 电阻值的识别根据以下各色环所代表意义的列表来正确识别电阻值3.2电容值识别电容的常用单位为pF（皮法）,nF（纳法）,uF（微法）。

1.本系列仪表是一种便携的、3 ½ LCD驱动的数字万用表。

她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。

是电工、技术人员、维修人员和业余爱好者的理想工具。

2.以下的特性除非特别说明均为出厂一年内，操作温度18°C ~ 28°C（64°F ~ 82°F），相对湿度小于80%条件下测量。

2.1输入阻抗：=1MΩ过载保护：直流1000V或交流峰值750V量程量程2.8 环境条件(64°F-82°F)推荐工作温度：18°C-28°C(32°F-122°F)适用工作温度：0°C-50°C(30°F-140°F) 存储条件： -20°C-+60°C移去电池且相对湿度小于80% 相对湿度：小于80%2.9 功能属性测量方法：双积分式A/D转换采样速率：每秒约3次极性指示：直流电压自动显示“-”号，正极性默认过载指示：只在最高位显示“1”供电要求： 9V叠层电池(NEDA 1604, 6F22).电池寿命：碱性电池的典型时间为连续150小时以上碳锌电池的典型时间为连续100小时以上低电显示：当电池电压≤7.2V时显示“”显示方法： 3 ½ 液晶显示，最高显示19992.10 标准附件操作说明书………………………………………一本测试表笔…………………………………………一对国际标准K型热电偶……………………………一付**有温度功能的仪表才有配！3.3.1直流及交流电压测量1) 将功能量程旋钮开关拨到所需要的电压量程位置。

2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔。

3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上。

（ACV时无极性显示）注意：a) 如果待测电压信号在待测之前是未知的，请把功能量程选择旋钮拨到最高量程档位，然后逐档往下拨，直到显示的数字适当为止。

DT830B数字万用表的安装与调试实训指导书一、实训目的通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、实训要求1、了解数字万用表特点和发展趋势。

2、熟悉万用表装配技术的基本工艺过程。

3、认识液晶显示器件。

4、根据技术指标测试数字万用表的主要参数。

5、安装制作一台数字万用表。

三、DT830B数字万用表的特点和工作原理DT830B型便携式3位半数字万用表是常用的数字式检测仪表。

1、主要特点▲技术成熟主电路采用典型数字表集成电路ICL7106，久经考验、性能稳定可靠。

▲性价比高由于技术成熟、应用广泛而产生的规模效益使产品价格低到需要者皆可拥有。

且具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

▲结构合理采用单板结构，集成电路TCL7106采用COB封装。

只要有一般电子装配技术即可成功组装。

2、工作原理DT830B电路原理图见附图。

集成电路ICL7106的技术资料可查阅有关资料。

有关3位半数字万用表的工作原理，请参见童诗白教授所编《模拟电子技术基础》（第二版）（高等教育出版社，p716~737。

）四、DT830B数字万用表的安装工艺DT830B数字万用表由机壳塑料件（包括上下盖、旋纽）、印制板部件（包括插口）、液晶屏及表笔等组成，组装能否成功的关键是装配印制板部件。

，整机安装过程如下：1、印制板的装配印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装步骤（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm（例如R8/R9/R*/R21等，丝印图画“一”或电阻符号），可进行卧式安装，如果孔距＜5mm、应进行立式安装（板上其它电阻、丝印图画“O”）。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0~3mm。

√在使用仪表之前，请详细通读本说明书1.本系列仪表是一种便携的、3 ½ LCD驱动的数字万用表。

她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。

是电工、技术人员、维修人员和业余爱好者的理想工具。

2.以下的特性除非特别说明均为出厂一年内，操作温度18°C ~ 28°C（64°F ~ 82°F），相对湿度小于80%条件下测量。

2.1输入阻抗：=1MΩ过载保护：直流1000V或交流峰值750V2.8 环境条件(64°F-82°F)推荐工作温度：18°C-28°C(32°F-122°F)适用工作温度：0°C-50°C(30°F-140°F) 存储条件： -20°C-+60°C移去电池且相对湿度小于80% 相对湿度：小于80%2.9 功能属性测量方法：双积分式A/D转换采样速率：每秒约3次极性指示：直流电压自动显示“-”号，正极性默认过载指示：只在最高位显示“1”供电要求： 9V叠层电池(NEDA 1604, 6F22).电池寿命：碱性电池的典型时间为连续150小时以上碳锌电池的典型时间为连续100小时以上低电显示：当电池电压≤7.2V时显示“”显示方法： 3 ½ 液晶显示，最高显示19992.10 标准附件操作说明书………………………………………一本测试表笔…………………………………………一对国际标准K型热电偶……………………………一付**有温度功能的仪表才有配！3.3.1直流及交流电压测量1) 将功能量程旋钮开关拨到所需要的电压量程位置。

2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔。

3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上。

DT830B课程设计一、课程目标知识目标：1. 学生能掌握DT830B电路的基本原理，理解其工作流程及各部分功能。

2. 学生能描述DT830B的使用方法，包括操作步骤、注意事项及简单故障排除。

3. 学生能了解DT830B在实践中的应用场景，如电子测量、实验数据分析等。

技能目标：1. 学生能正确使用DT830B进行电子测量，熟练操作仪器，并准确读取数据。

2. 学生能运用所学知识分析测量数据，解决实际问题，提高实验操作能力。

3. 学生能通过小组合作，共同探讨问题，培养团队协作能力和沟通表达能力。

情感态度价值观目标：1. 学生对电子测量产生兴趣，培养探究精神和创新意识。

2. 学生树立正确的实验态度，遵循实验规则，确保实验安全。

3. 学生在小组合作中，学会尊重他人意见，培养合作精神，提高人际交往能力。

本课程针对初中年级学生，结合DT830B电路相关知识，注重理论联系实际，提高学生的实践操作能力。

课程设计符合学生年龄特点和认知水平，注重培养学生的动手能力、思考能力和团队协作能力。

通过本课程的学习，使学生能够更好地理解和应用电子测量知识，为后续学习打下坚实基础。

二、教学内容1. DT830B电路原理：介绍DT830B的基本结构、工作原理及各部分功能，对应教材第2章“电子测量仪器”。

2. DT830B操作方法：详细讲解DT830B的操作步骤、使用注意事项及简单故障排除方法，对应教材第3章“电子测量技术”。

3. 实践应用：结合实际案例，展示DT830B在电子测量、实验数据分析等方面的应用，对应教材第4章“实践操作”。

4. 数据分析：教授学生如何运用DT830B进行测量，并针对测量数据进行分析，解决实际问题，对应教材第5章“实验数据处理”。

5. 小组合作与交流：组织学生进行小组合作，共同探讨问题，培养学生的团队协作能力和沟通表达能力。

教学进度安排：第1课时：DT830B电路原理及结构介绍第2课时：DT830B操作方法及注意事项第3课时：实践应用案例分析与操作演示第4课时：学生分组操作练习，教师辅导第5课时：数据分析与问题解决，小组交流与分享教学内容的选择和组织确保了科学性和系统性，紧密结合课程目标，注重培养学生的实践操作能力和团队协作能力。
