(2)DT830B数字万用表的组装

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

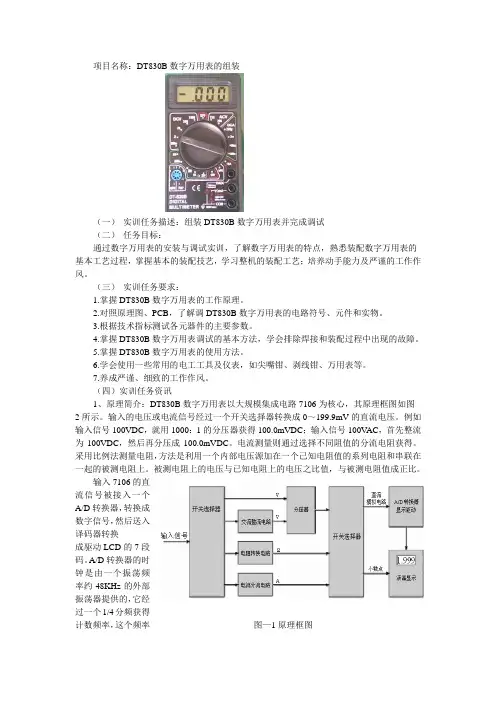

项目名称：DT830B数字万用表的组装（一）实训任务描述：组装DT830B数字万用表并完成调试（二）任务目标：通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。

（三）实训任务要求：1.掌握DT830B数字万用表的工作原理。

2.对照原理图、PCB，了解调DT830B数字万用表的电路符号、元件和实物。

3.根据技术指标测试各元器件的主要参数。

4.掌握DT830B数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

5.掌握DT830B数字万用表的使用方法。

6.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

7.养成严谨、细致的工作作风。

（四）实训任务资讯1、原理简介：DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图2所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100V AC，首先整流为100VDC，然后再分压成100.0mVDC。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与已知电阻上的电压之比值，与被测电阻值成正比。

输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个1/4分频获得计数频率，这个频率图—1原理框图获得2.5次/秒的测量速率。

四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。

2元件清单表一１ DT830B数字万用表元件清单图-2 DT830B 原理图注意：ICL（7106）已经做在线路板上，这种方式一般称为COB（chiponboard）。

实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。

U+、U－分别接9V电源（E）的正、负极。

COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。

TEST是测试端，该端经内部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。

该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。

a1～g1、a2～g2、a 3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。

千位b、c段在LCD内部连通。

当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。

POL为负极性指示的驱动端。

BP为LCD背面公共电极的驱动端，简称“背电极”。

自己动手组装DT830B数字万用表DT830B是目前市场上最常见、最价廉的数字万用表．可以测量直流电压、直流电流、交流电压、电阻、二极管以及三极管的放大倍数等。

该表使用7106型的A／D转换芯片．配3位半的LCD液晶显示屏．表内使用一只电位器来调整精度．一节9V电池做电源．量程开关兼做电源开关。

该表具有体积小、电路简单、装配调试容易、耐用等特点．特别适合在校学生和电子爱好者学习、组装．在装配完成的同时也就得到了一款实用的测量工具。

图l是该表的外观照片，共有19挡量程。

7106芯片(一般产品都已固化在电路板上)及外围阻容元件组成满量程为200mV的直流电压表。

简化电路图如图2所示。

各个测量挡位均是在此基础上．通过串联分压电阻、并联分流电阻等形式实现各挡位的电压、电流、电阻等的测量。

图3是直流电压测量电路的简化图。

在200mV挡．由7106直接测量，其余各挡均通过串联分压电阻后，再送入7106．最后由LCD显示测量结果。

图4是直流电流测量电路的简化图。

200mA及其以下电流挡位串接有0．2A的保险管，10A挡位使用10A专用表笔插口，且没有接人保险管，测量时应谨慎。

图5是交流电压测量电路简化图。

被测交流电通过j二极管lN4007做半波整流．输出脉动直流电压，经过分压电阻后，由7106的A／D转换器的正向积分过程取出平均电压值，最后由LCD显示测量结果。

本表的装调过程比较简单，先将全部元件焊接在印板上，把挡位开关上的滑动铜片装上，并把挡位开关固定在前盖上．再将印板通过导电橡胶条与液晶屏压接一上好螺丝，装配即完成。

调试时可配合一台标准表和1．5V电池进行。

将本表置于DC 2V(2000mV)挡位，与标准表一起测量1．5V电池的电压，调节校准可调电阻，使本表显示的结果与标准表相同即可。

7106的外围元件现多采用贴片元件，这点与散件产品有区别，但性能是一样的.。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

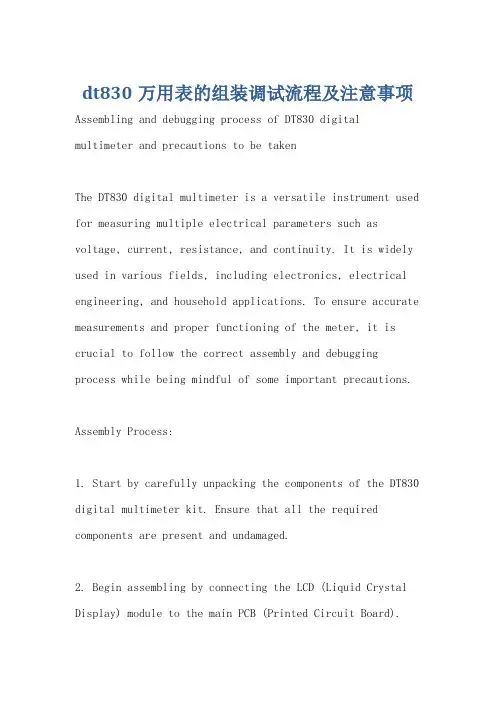

dt830万用表的组装调试流程及注意事项Assembling and debugging process of DT830 digital multimeter and precautions to be takenThe DT830 digital multimeter is a versatile instrument used for measuring multiple electrical parameters such as voltage, current, resistance, and continuity. It is widely used in various fields, including electronics, electrical engineering, and household applications. To ensure accurate measurements and proper functioning of the meter, it is crucial to follow the correct assembly and debugging process while being mindful of some important precautions.Assembly Process:1. Start by carefully unpacking the components of the DT830 digital multimeter kit. Ensure that all the required components are present and undamaged.2. Begin assembling by connecting the LCD (Liquid Crystal Display) module to the main PCB (Printed Circuit Board).Ensure that the connections are secure and properly aligned.3. Proceed with attaching other modules such as rotary switch, buttons, ports, and indicators according to the instructions provided in the user manual or assembly guide.4. Take care while soldering electronic components onto the PCB. Follow standard soldering practices to avoid any damage or loose connections.5. After completing the assembly process, double-check all connections and fixings to ensure everything is securely in place.注意事项：1. 在组装过程中，要确保操作环境干净、整洁，并防止静电干扰。

年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2、了解ICL7106的各个引脚和他的数模转换功能。

3、了解液晶显示的原理和使用方法。

4、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。

见DT830B元件清单（一）和DT830B元件清单（二）。

2、焊接电路板所需的烙铁和锡以及松香。

3、一个标准的数字万用表、螺丝刀、镊子、刀片等。

三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。

U +、U －分别接9V 电源（E ）的正、负极。

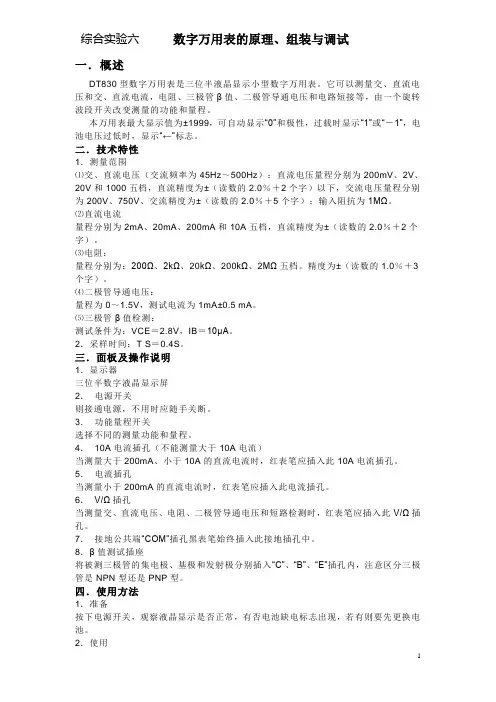

综合实验六数字万用表的原理、组装与调试一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，电阻、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程。

本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志。

二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；直流电压量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的2.0％＋2个字）以下，交流电压量程分别为200V、750V、交流精度为±（读数的2.0％＋5个字）；输入阻抗为1MΩ。

⑵直流电流量程分别为2mA、20mA、200mA和10A五档，直流精度为±（读数的2.0％＋2个字）。

⑶电阻：量程分别为：200Ω、2kΩ、20kΩ、200kΩ、2MΩ五档。

精度为±（读数的1.0％＋3个字）。

⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。

⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。

2．采样时间：T S＝0.4S。

三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关则接通电源，不用时应随手关断。

3．功能量程开关选择不同的测量功能和量程。

4．10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的直流电流时，红表笔应插入此10A电流插孔。

5．电流插孔当测量小于200mA的直流电流时，红表笔应插入此电流插孔。

6．V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

7．接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

8．β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。
