第2章塑料注射模设计要点塑料注射模是塑料模具中产量、产值最大，同时也是技术难度最大的一类模具。
因此，模具设计实训中应至少完成一副塑料注射模的设计（以下除非特别注明，本书中的塑料模一般指的就是塑料注射模）；本章结合企业的工作实际，将塑料模相关的设计要点与规范做一简要的复习。
2.1 常用塑料及其成型特点常见塑料的中英文名称及与模具设计相关的参数，如表2- 1和错误！未找到引用源。
表2- 2所示。
表2- 1 常用的工程塑料及其成型特点表2- 2 常用的通用塑料及其成型特点2.2 塑料注射模的基本组成一般情况下，对于塑料模具而言，主要有二类，一类为二板模，俗称大水口模；另一类为三板模，俗称细水口模。
不管是二板模，还是三板模，塑料模具一般由以下几个部分组成。
1、模架：模架构成了塑料模具最基本的框架部分。
模架一般可从专业模架厂商处直接采购。
2、塑料模具的核心部分——型腔和型芯：主型腔和主型芯俗称模仁或内模，是模具里面最重要的组成部分。
设计工作的大部分时间的也花费在模仁的设计上。
不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形，特别是早期的塑料模具大都如此，这种结构已经逐步淘汰。
3、塑料模具附助零件：如定位环、浇口套、推杆（也称顶杆或顶针）、拉料杆（俗称抓料销）、支撑柱、顶出板导柱导套、支撑钉（俗称垃圾钉）等。
如果是三板模，往往还要设置专门的顺序开模控制机构。
4、塑料模具的附助系统：一般的塑料模具有以下三个系统：浇注系统、顶出系统、冷却系统。
有时，因为所运用的塑料材料需加热的温度很高，所以，有的模具还会存在一个加热系统。
5、当塑料制品侧向有孔或卡勾的时候，模具还必须设置一个或多个处理这些孔、卡脱模的机构，如滑块、斜推杆杆、油压缸等等。
这种处理的机构称之为侧向分型与抽芯机构。
2.3 标准模架为了在缩短模具的设计与制造时间，模具制造企业的往往将工作的重点放在模仁的设计与加工上，而作为基础构建的模架往往采用专业厂家的标准模架。
塑料注射模具设计技巧与实例塑料使用性能1.塑料材料的相对密度在0.83～2.2之间，泡沫塑料材料的相对密度在0.1～0.4之间。
2.比强度为材料的强度与材料的相对密度比值。
在各种材料中，塑料材料具有最高的比强度，甚至比特种合金铝还要高。
3.绝缘性能好；4.具有防震、隔热、隔音性能，在防震应用上，软质聚氨酯（PU）、PE、PS泡沫塑料最为常用。
其中软质PU泡沫塑料常用体育器材，而PE、PS常用于防震包装。
5.耐腐蚀性高在塑料中聚四氟乙烯的耐腐蚀性最好，可耐各种强酸、强碱及强氧化剂，甚至耐王水。

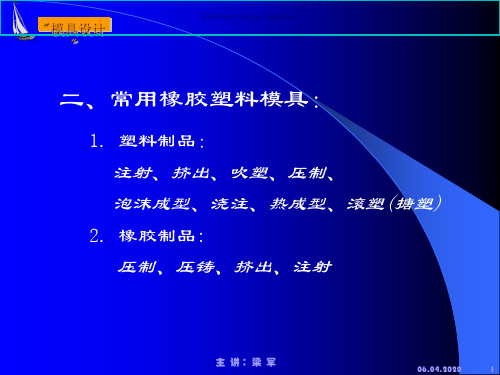

6.加工性能好注射挤出压延中空吹塑真空吸塑流延粉末滚塑7.自润滑性好塑料性能不足的有1.机械强度低2.尺寸精度低3.耐热温度低一般不超过400°，大多数使用温度在100～260°，有些耐高温塑料可短时间使用，不过以碳纤维、石墨、或玻璃纤维增强的酚醛等热固塑料很特别，虽然其长期耐热温度不到200°，但其瞬时可耐上千度高温，可用作耐烧蚀材料，用于导弹外壳及宇宙飞船面层材料。
二．热塑性塑料的成型性能1.流动性好的塑料在注射成型过程中则容易跑料，即产生溢边，因此在模具的配合面的间隙要小一些。
下表是常用的热塑性塑料的溢边值，供使用时参考：三塑料的热敏性和水敏性塑料的热敏性是指在加工状态下，受热引起分解。
具有热敏性的树脂代表为PVC,除此之外还有PVDC、PV A、CPE、CPVC、POM等。
为防止热敏性塑料在加工中分解，需在配方中加入稳定剂。
在设备和模具设计中。
对热敏性塑料应注意如下：1.尽可能不用点浇口2.螺杆压缩比要小塑料的水敏性指在加工中，水分含量较大时会引起水解反应的。
具有水敏性的代表品种为PV A、PA、PET等。
这类塑料在加工前要一定要好好干燥，尽可能降低含水量。
下面是常用热塑性塑料的成型性能：1.硬聚氯乙烯（HPVC）a.无定形料，吸湿性小，流动性差。
为了提高流动性，防止发生气泡，塑料可预先干燥。
试述塑料注射模设计流程及主要内容下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!塑料注射模设计流程及主要内容在塑料制品生产中，注射模设计是至关重要的一环。
概述塑料注射模具是用于制造塑料制品的一种装置，由模具基板、模具芯、注射系统、冷却系统、脱模系统等部分组成。
塑料注射模具制造是一项相对复杂的工艺，需要对材料、工艺、设计、加工等方面具有深入的了解和掌握。
本文将从材料、设计、加工、维护等方面综合介绍塑料注射模具的知识点。
一、塑料注射模具的材料1.1 模具基板材料模具基板是塑料注射模具的主要承载部分，需要具有高强度、耐磨损、耐腐蚀等特性。
常见的模具基板材料有P20、718、2738等。
P20材料具有良好的硬度和耐磨损性能，适合制作中小型模具；718材料具有高强度和硬度，适合制作大型模具；2738材料具有高镍合金特性，适合制作高精度模具。
1.2 模具芯材料模具芯是用于塑料制品内部结构的部分，需要具有高硬度、高精度、耐磨损等特性。
常见的模具芯材料有SKD61、S136等。
SKD61材料具有良好的热稳定性和硬度，适合制作高品质的模具芯；S136材料具有良好的耐腐蚀性和耐磨损性，适合制作高精度的模具芯。
1.3 注射系统材料注射系统是用于将熔融塑料材料注入模具腔内的部分，需要具有耐高温、耐腐蚀、高流动性等特性。
常见的注射系统材料有H13、H13W等。
H13材料具有良好的耐热性和抗氧化性，适合制作注射系统组件；H13W材料具有更高的硬度和耐磨损性，适合制作高性能的注射系统组件。
1.4 冷却系统材料冷却系统是用于控制模具温度的部分，需要具有良好的传热性能、耐腐蚀、高耐压等特性。
常见的冷却系统材料有铜合金、铝合金、不锈钢等。
铜合金具有良好的导热性和抗腐蚀性，适合制作冷却系统管道；铝合金具有较轻的重量和较高的导热性，适合制作冷却系统散热器；不锈钢具有较高的耐腐蚀性和耐压性，适合制作高性能的冷却系统组件。
1.5 脱模系统材料脱模系统是用于将成型塑料制品从模具中脱离的部分，需要具有良好的脱模性能、耐磨损、易维护等特性。
常见的脱模系统材料有冷作钢、硬质合金等。
冷作钢具有良好的硬度和耐磨损性，适合制作脱模系统零部件；硬质合金具有更高的硬度和耐磨损性，适合制作高性能的脱模系统零部件。
中北大学课程设计说明书学生姓名：李淋学号： 0903034250学院：材料科学与工程学院专业：高分子材料与工程题目：香皂盒注射模具设计指导教师：王文生付一政职称: 副教授讲师2012年12月17日中北大学课程设计任务书2012~2013 学年第一学期学院：材料科学与工程学院专业：高分子材料与工程学生姓名：李淋学号：0903034250课程设计题目：香皂盒注射模具设计起迄日期：2012年12月17日～2012年12月28日课程设计地点：中北大学材料科学与工程学院指导教师：王文生付一政系主任：李迎春下达任务书日期: 2012年12月17日课程设计任务书课程设计任务书目录1 绪论 01.1设计背景及意义 (1)1.2 塑料模具的种类和应用 (1)1.3 本次设计塑料注射模具的主要工作内容 (2)2 塑料注射模具的设计步骤和结构组成 (3)2.1 塑料注射模具的设计要求 (3)2.2 塑料注射模具的设计步骤及内容 (3)2.3 塑料注射模具的结构组成和作用 (3)3 香皂盒塑料件 (6)3.1 塑料件的结构和特点 (6)3.2 塑料件的材料 (7)3.3 香皂盒塑料件的参数 (8)4 注射机的选用 (9)4.1 选用注射机的方法和原则 (9)4.2 注射机的选用和参数 (9)5 塑料注射模具设计 (11)5.1 型腔数目和分布 (11)5.2 分型面的选择 (11)5.3 型芯和型腔 (11)5.4 浇注系统 (14)5.5 推出机构 (18)5.6 导向机构 (20)5.7 冷却和排气系统 (22)5.8 机架的选用 (22)5.9 模具的工作过程和注射工艺规程 (25)6 总结 (27)参考文献 (30)第1章绪论在21世纪的今天，随着科学技术的不断进步和社会的高速发展，产品更新换代越来越快。
无论是工业产品还是家电产品，大多数应用模具成型。
因此，产品对模具的精度要求越来越高、越来越普及。
其产品在人们的生产生活中的作用越来越大。
第2章塑料注射模设计要点塑料注射模是塑料模具中产量、产值最大，同时也是技术难度最大的一类模具。
因此，模具设计实训中应至少完成一副塑料注射模的设计（以下除非特别注明，本书中的塑料模一般指的就是塑料注射模）；本章结合企业的工作实际，将塑料模相关的设计要点与规范做一简要的复习。
2.1 常用塑料及其成型特点常见塑料的中英文名称及与模具设计相关的参数，如表2- 1和错误！未找到引用源。
表2- 2所示。
表2- 1 常用的工程塑料及其成型特点表2- 2 常用的通用塑料及其成型特点2.2 塑料注射模的基本组成一般情况下，对于塑料模具而言，主要有二类，一类为二板模，俗称大水口模；另一类为三板模，俗称细水口模。
不管是二板模，还是三板模，塑料模具一般由以下几个部分组成。
1、模架：模架构成了塑料模具最基本的框架部分。
模架一般可从专业模架厂商处直接采购。
2、塑料模具的核心部分——型腔和型芯：主型腔和主型芯俗称模仁或内模，是模具里面最重要的组成部分。
设计工作的大部分时间的也花费在模仁的设计上。
不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形，特别是早期的塑料模具大都如此，这种结构已经逐步淘汰。
3、塑料模具附助零件：如定位环、浇口套、推杆（也称顶杆或顶针）、拉料杆（俗称抓料销）、支撑柱、顶出板导柱导套、支撑钉（俗称垃圾钉）等。
如果是三板模，往往还要设置专门的顺序开模控制机构。
4、塑料模具的附助系统：一般的塑料模具有以下三个系统：浇注系统、顶出系统、冷却系统。
有时，因为所运用的塑料材料需加热的温度很高，所以，有的模具还会存在一个加热系统。
5、当塑料制品侧向有孔或卡勾的时候，模具还必须设置一个或多个处理这些孔、卡脱模的机构，如滑块、斜推杆杆、油压缸等等。
这种处理的机构称之为侧向分型与抽芯机构。
2.3 标准模架为了在缩短模具的设计与制造时间，模具制造企业的往往将工作的重点放在模仁的设计与加工上，而作为基础构建的模架往往采用专业厂家的标准模架。
塑料壳体的注射模具设计注塑模具是指塑料制品的加工工艺中所用的模具，注塑模具设计的好坏直接影响到注塑制品的质量和生产效率。
注塑模具的设计主要包括以下几个方面：一、产品设计和尺寸确定在进行注塑模具设计之前，首先需要进行产品设计，并确定产品的尺寸和形状。
产品设计需要考虑到产品的使用功能和外观要求，同时还要考虑到塑料材料的流动性和收缩率等因素。
在确定产品尺寸时，需要考虑到注塑机的型号和工艺参数，以及模具的开合力和射胶系统的设计。
二、模具结构设计注塑模具的结构设计是模具设计的核心部分，主要包括中心定位方式、模具开合方式、模腔和模芯的设计等。
在中心定位方式的选择上，可以选择滑块定位、毛刺定位、斜锁定位等方式。
在模具开合方式的选择上，可以选择平行四连杆机构、曲轴机构、滚轮机构等。
三、射胶系统设计射胶系统是指将熔融的塑料注入到模具腔腔中的系统。
射胶系统设计需要考虑到注射前期和注射后期两个阶段。
注射前期主要考虑到塑料的熔化和塑化过程，而注射后期主要考虑到塑料的冷却和凝固过程。
射胶系统设计需要根据产品形状的复杂程度和射胶位置的要求，选择合适的喷嘴和流道结构。
四、冷却系统设计冷却系统是指将模具中的热量带走的系统。
冷却系统设计需要考虑到模具的冷却时间和冷却均匀性。
一般情况下，可以在模具中设置冷却水道，通过冷却水的流动，带走模具中的热量。
冷却道的设计需要考虑到模具腔腔的形状和尺寸，以及冷却水的流量和温度等参数。
五、顶出装置设计顶出装置是指将塑料制品从模具中顶出的装置。
顶出装置设计需要考虑到产品的形状和材料的收缩率等因素。
一般情况下，可以选择顶出杆、顶出板和顶出气垫等方式。
六、模具材料和热处理模具材料的选择需要考虑到产品的形状和尺寸，以及生产批量和使用寿命等因素。
常见的模具材料有铝合金、钢和硬质合金等。
在模具制造过程中，还需要进行热处理，以提高模具的硬度和耐磨性，延长模具的使用寿命。
总结起来，塑料壳体的注射模具设计主要包括产品设计和尺寸确定、模具结构设计、射胶系统设计、冷却系统设计、顶出装置设计、模具材料和热处理等方面。
塑料注射模的设计程序及要点在设计塑料注射模时,其设计程序和设计要点大致如下:1. 研究分析产品零件图纸,掌握塑件的用途/使用和外观要求/装配精度及确定所允许的浇口及飞边位置.并要了解塑料品种及其成形的工艺性.2. 选择注射机规格/型号.3. 按塑件生产批量/注射机的规格和塑件大小,确定出一模可出几个塑件及位置布置方案.4. 确定模具结构方案.在确定时,可构思几种模具结构形式,进行分析比较,最后确定一种容易制造/便于操作/确保成型塑件质量的模具结构.5. 核定以下几个注射工艺参数.i. 根据塑件大小以及所确定的一模多件状况,核定注射机的容量是否合适. ii. 计算型腔压力,核定注射机锁模力.iii. 选择与注射机工作台面相适应的标准模架规格,核定模架是否能容纳所定的一模多腔的塑件数量,并考虑模架的安装及固定方法.iv. 经上述计算和核定后,若不合适,应给以重新确定模具结构方案.v. 选择推件机构.推出机构一定要设计得合理,不能使塑件变形.并要核对注射机的开模距能否取出塑件及推出方式.vi. 在注射机上的定位方法,包括定位直径,喷嘴孔直径及喷嘴定位直径等.6. 绘制模具总装配图.i. 画出模具中心线及模具主视及侧视图外形线.确定支模与定模的分型面,确保塑件留在动模一侧.ii. 画出塑件位置及动模/定模型芯/流道和浇口位置.iii. 在动模投影面上出塑像件位置/动模芯/流道/冷却水道/布置导向孔/复位杆孔/推杆孔及固定螺钉和销钉孔位置.并在主视图上表示各零件的零的装配关系,必要时要加剖面剖视图.有抽芯机构时,要同时出.iv. 填写标题栏及技术要求.7. 对模具各部位进行必要的强度及刚度计算和核对,不例行时,应给以修订或加强.8. 画出各零件图,如成型零件的成形尺寸要进行必要的计算,并标出公并非,表面质量及技术要求.9. 校对/审核并进行必要的个性.10. 完成设计/制图/校对或审核签字后,可进行描图复印.。
（塑料橡胶材料）第章塑料注射模设计要点塑料注射模设计要点塑料注射模是塑料模具中产量、产值最大，同时也是技术难度最大的一类模具。
因此，模具设计实训中应至少完成一副塑料注射模的设计（以下除非特别注明，本书中的塑料模一般指的就是塑料注射模）；本章结合企业的工作实际，将塑料模相关的设计要点与规范做一简要的复习。
2.1常用塑料及其成型特点常见塑料的中英文名称及与模具设计相关的参数，如表2- 1和错误!未找到引用源。
表2- 2所示。
表2- 1 常用的工程塑料及其成型特点表2- 2 常用的通用塑料及其成型特点2.2塑料注射模的基本组成一般情况下，对于塑料模具而言，主要有二类，一类为二板模，俗称大水口模；另一类为三板模，俗称细水口模。
不管是二板模，还是三板模，塑料模具一般由以下几个部分组成。
1、模架：模架构成了塑料模具最基本的框架部分。
模架一般可从专业模架厂商处直接采购。
2、塑料模具的核心部分——型腔和型芯：主型腔和主型芯俗称模仁或内模，是模具里面最重要的组成部分。
设计工作的大部分时间的也花费在模仁的设计上。
不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形，特别是早期的塑料模具大都如此，这种结构已经逐步淘汰。
3、塑料模具附助零件：如定位环、浇口套、推杆（也称顶杆或顶针）、拉料杆（俗称抓料销）、支撑柱、顶出板导柱导套、支撑钉（俗称垃圾钉）等。
如果是三板模，往往还要设置专门的顺序开模控制机构。
4、塑料模具的附助系统：一般的塑料模具有以下三个系统：浇注系统、顶出系统、冷却系统。
有时，因为所运用的塑料材料需加热的温度很高，所以，有的模具还会存在一个加热系统。
5、当塑料制品侧向有孔或卡勾的时候，模具还必须设置一个或多个处理这些孔、卡脱模的机构，如滑块、斜推杆杆、油压缸等等。
这种处理的机构称之为侧向分型与抽芯机构。
2.3标准模架为了在缩短模具的设计与制造时间，模具制造企业的往往将工作的重点放在模仁的设计与加工上，而作为基础构建的模架往往采用专业厂家的标准模架。
标准模架又称标准模座或者标准模胚，它由专业的厂家进行生产，模具的设计人员根据模具的需求可以直接从模架厂商定购回来。
目前的标准模架一般可分类为二板式模架和三板式模架。
二板式模架俗称大水口模架，主要适用于采用侧向浇口的模具；三板模俗称细水口模架，比较适合于采用点浇口的某。
根据模架的具体功能和结构，这两类模架又各自细分为若干个不同的样式。
2.3.1二板式模架二板模标准模架的组成如图2- 1所示，它一般它由以下几个部分组成:1、模板：上下固定板、公母模板、上下顶出板、模脚等。
某些情况下，公母模侧还会有一块承板。
2、连接螺钉：S1--连接上固定板与母模板，一般4-6个；S2--连接下固定板与公模板，它穿过了模脚，与其是间隙配合，一般是4-6个，它的大小和到模具中心线之间的位置跟S1一致，只有其螺钉的长度不一样。
S7--连接上下顶出板，分布在顶出板的四个角上，一般是4个。
S8--连接下固定板与模脚，一般为4-6个。
3、辅助零件：导柱与导套，一般是4组。
为了防止模具在安装时装反，四组导柱导套中靠近基准的一套向模具中心线向上偏了2mm，并在相对应的位置标刻有“OFFSET”的字样，该值不管模具大小，每套模具都一样。
回位销——即复位杆，一般有4个，分布在顶出板四个角上。
4、其它部分：吊环孔——由于模具一般都较重，为了方便模具的安装和搬运，往往在模具上加工出吊环孔以安装吊环。
根据上述特点，用户在订购二板式标准模架时，只需要决定以下几个尺寸即可：(1)模具的长×宽；(2)A板、B板的厚度（即公母模板的高）；(3)模脚的高度；据此，订购模架时只需标记出模架的型号和上述3组参数即可，如SC1530A60B70C90，其表示的意思如下：SC——模架类型代号，代表的是大水口（二板式）系列的C类型；1530——模具的宽为150mm，长为300mm；A60——A板的厚度60mm，B70——B板的厚度为70mm；C90——C板的高度为90mm。
而各个连接螺钉、吊环孔、导柱导套、回位销等的位置、大小、数量，用户一般不能更改。
图2- 1 典型二板式标准模架2.3.2三板式模架三板模标准模架的组成部分如图2- 2所示，其与二板模标准模架的许多地方是相同的，一般也由以下几个部分组成:1、模板：上下固定板、A板和B板、上下顶出板、模脚等。
有时，B板下方还会有一块承板。
此外，它多了一块不可缺少的板——脱浇板，俗称剥料板。
2、连接螺钉：S1——连接下固定板与公模板，它穿过了模脚，一般是4-6个。
S3——连接上下顶出板，分布在顶出板的四个角上，一般是4个。
S2——连接下固定板与模脚，一般为4-6个。
这里要特别注意的是：上固定板与剥料板、母模板之间没有螺钉进行连，它依靠导柱B 进行定位和导向，因为剥料板需要运动。
3、辅助零件：导柱与导套，三板式模架有二种导柱导套，导柱导套A和导柱导套B，总共8套。
同样，为了防止模具在安装时装反，8套导柱导套中靠近基准的二套向模具中心线向上偏了2mm，并标记有“OFFSET”的字样。
4、其它部分与二板式模架相同。
用户在订购三板式标准模架时，除决定模具的长、宽以及A板、B板、C板的厚度外，还应决定导柱B(大拉杆)的长度。
图2- 2 典型三板式标准模架2.4浇注系统2.4.1喷嘴与浇口套的关系注射机喷嘴与模具浇口套的关系应满足图2- 3所示的关系。
图2- 3 喷嘴与浇口套的关系2.4.2定位环定位环的常见形式有A型和B型两种，当喷嘴直接作用于产品胶位面时，为防止浇口套因受注射压力的作用而变形，可采取特殊形式的定位环，如图2- 4所示。
（a）A 型定位环（b）B 型定位环（c）特殊形式定位环图2- 4 定位环的形式与规格2.4.3浇口套浇口套的形式如图2- 5所示。
当主流道长度大于80mm时，可用延伸浇口套以缩短流道长度.；而锥度浇口套用于当主流道高度大于80时代替延伸浇口套,主要用于细水口和简化细水口模具。
（a）A 型浇口套（b）B 型浇口套（c）锥形浇口套（d）延伸浇口套（d）倾斜浇口套图2- 5 浇口套的形式与规格2.4.4流道1.流道的截面形式塑料模常用的流道类型有圆形流道、半圆形流道和梯形流道。
其断面形状及尺寸大小应根据塑件的成型体积、塑件壁厚、形状和所用塑料的工艺特性、注射速率、分流道长度等因素来确定。
(1)圆形流道如图2- 6所示，圆形流道的直径d一般在4～12mm范围内变动，对流动性很好的聚丙烯、尼龙等塑料，当分流道很短时，其直径可小到2mm；对流动性很差的聚碳酸酯、聚砜等,直径可达12mm，对多数塑料来说，分流道直径在5～6mm以下时,对流动性影响较大,但直径在8mm以上时，再增大其直径，对流道性的影响却不大。
图2- 6 圆形流道(2)梯形流道如图2- 7所示，梯形流道的断面尺寸高度为h=2/3w，梯形斜角单边常取5°和10°,底部半径r=1.5mm,分流道宽度w常在4～12mm范围内变动。
图2- 7 梯形流道2.4.5浇口1、浇口的设计原则(1)浇口应设置在产品胶位厚壁处,使塑料从厚壁流向薄壁处,以减少压力的损失。
(2)浇口应设置在制品最容易清除的地方,且尽量不要影响外观。
(3)浇口位置和塑料流入方向,应使塑料流入型腔时,能沿型腔平行方向均匀地流入,并有利于型腔的排气，如图2- 8所示。
图2- 8 浇口位置应使熔体沿(4)浇口位置设置应尽量避免熔接痕、流痕产生于制品的重要部位。
如图2- 9所示。
图2- 9 浇口位置(5)一模多腔时，浇口的尺寸应根据浇口与主流道的距离和制品的大小来开设。
(6)浇口的设置应避免塑料直接冲击薄弱的型芯、镶件、行位等，防止工件变形。
如图2- 10所示。
图2- 10 浇口位置(7)浇口的设置还应考虑制品在横方向和纵方向不同的收缩。
2、浇口的类型与应用（1）直接浇口直接浇口进胶适用于一模一穴,根据客户确定而浇口不影响产品外观且成型深腔的大型塑料制品,不宜成型平薄形塑件和容易变形的塑件。
如图2- 11所示，D值取8～12之间,对于平薄形塑件和容易变形的塑件D值最大取2S,L值一般不超过150,遇到特殊结构再加长.图2- 11 直接浇口（2）侧浇口如图2- 12所示，侧浇口也称标准浇口，标准浇口形状简单,加工方便，适合于除聚碳酸脂(PC)外的所有塑料材料。
其缺点是易产生流痕，不适合薄板形的透明制品,同时也不适合于细而长的桶形制品。
图2- 12 侧浇口（3）搭接式浇口如图2- 13所示，搭接浇口适合于外观面不允许有浇口痕迹的所有塑料制品.可减少标准浇口所产生的流痕。
其缺点是浇口不易切除，材料是PVC、PU制品不宜采用。
图2- 13 搭接浇口（4）潜伏式浇口如图2- 14所示，潜伏式浇口可以自动切断浇口，适合自动化生产。
但由于流道弯折过度、压力损失过大，建议PC、PMMA、SAN料制品不宜采用。
（a）潜定模（b）潜动模（b）潜顶杆图2- 14 潜伏式浇口（5）薄形浇口如图2- 15所示，薄形浇口主要适用于大形的平板产品,使产品不易产生变形、流痕、气泡等现象。
其缺点是浇口不易剪除。
图2- 15 薄形浇口（6）扇形浇口如图2- 16所示，扇形浇口主要适用于平板形制品及浅的壳形或盒形制品.这种浇口进入型腔速度均匀, 可降低塑件的内应力和带入空气的可能性,去除浇口方便。
图2- 16 扇形浇口（7）环形浇口如图2- 17所示，环形浇口适用于粘性塑料管形制品来避免熔接痕及减缓压力图2- 17 环形浇口（8）牛角形潜伏浇口和圆弧形潜伏浇口在制品表面不允许留有任何浇口痕迹，又不能做普通潜伏浇口的情况下，选择如图2- 18所示的牛角形潜伏浇口或如图2- 19所示的圆弧形潜伏浇口。
牛角形潜伏浇口要采用镶件式加工。
图2- 18 牛角形潜伏浇口图2- 19 圆弧形潜伏浇口（9）点浇口如图2- 20所示，点浇口可应用于各种形式的制品，浇口附近的残余应力小，能自行拉断浇口，可实现自动化生产，对于较大的制品可多点进浇。
但注射压力损失大，多数要采用三板模结构，模具结构较复杂，成形周期较大。
图2- 20 点浇口2.4.6冷料井原则上，所有流道要留冷料井。
常用的冷料井结构与尺寸如图2- 21所示。
图2- 21 冷料井2.4.7流道凝料拉杆为保证开模时流道凝料留在定模，应设置流道凝料拉杆；常用的流道凝料拉杆的结构如图2- 22所示。
图2- 22 流道凝料拉杆2.5内模直接参与成型制品形状的零件，一般称为主型芯、主型腔，俗称内模或模仁，是决定制品质量的关键部件。
1.内模尺寸(1)一般情况下的内模的尺寸一般情况下，可按图2- 23所示的数据决定内模的长、宽和高。
图2- 23 内模尺寸上表提供的数据为制品形状正常的情况下实用，如制品有下面所述的情形,可不按此数据设计。
