注塑件模具设计应注意的几大要点

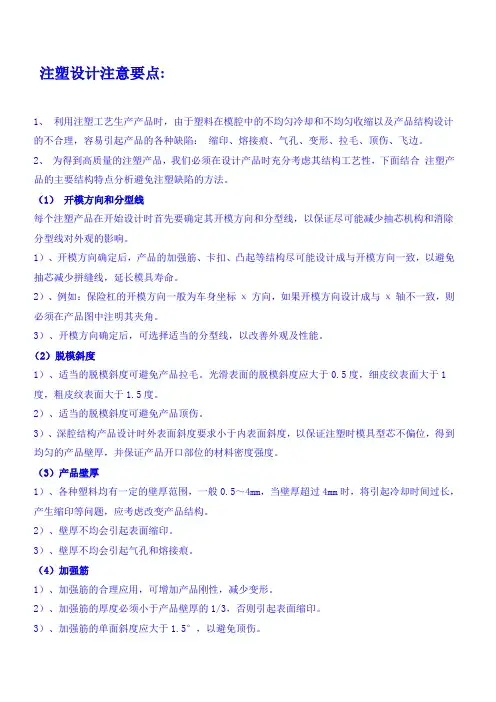

注塑设计注意要点:1、利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

2、为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

（1）开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

1）、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2）、例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

3）、开模方向确定后，可选择适当的分型线，以改善外观及性能。

（2）脱模斜度1）、适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2）、适当的脱模斜度可避免产品顶伤。

3）、深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

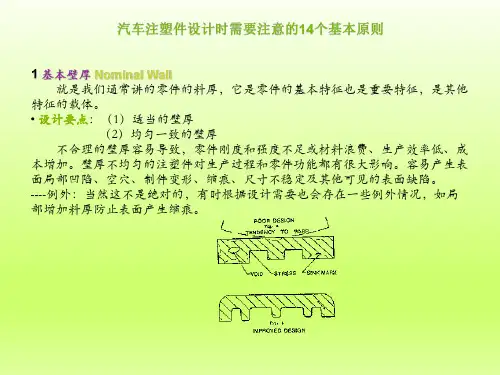

（3）产品壁厚1）、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2）、壁厚不均会引起表面缩印。

3）、壁厚不均会引起气孔和熔接痕。

（4）加强筋1）、加强筋的合理应用，可增加产品刚性，减少变形。

2）、加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

3）、加强筋的单面斜度应大于1.5°，以避免顶伤。

1）、圆角太小可能引起产品应力集中，导致产品开裂。

2）、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3）、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4）、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

注塑模具设计作业指导书(注塑部)1. 背景本指导书旨在为注塑部门的设计人员提供注塑模具设计作业的指导，以确保设计工作的高效性和质量。

注塑模具的设计是注塑工艺的关键环节，直接影响产品的质量和生产效率。

因此，设计人员需要掌握相关的专业知识和技能，并遵循一定的设计原则和标准。

2. 设计作业流程2.1 确定设计要求在开始设计作业之前，设计人员需要与产品设计部门和生产部门进行沟通，了解产品的要求和预期性能。

这些要求可能包括产品尺寸、材料要求、生产量要求等。

2.2 分析注塑工艺在确定设计要求后，设计人员需要对注塑工艺进行分析。

这包括注塑机的选择、模具结构的确定、注塑工艺参数的设定等。

设计人员应该具备一定的注塑工艺知识，以确保设计的可实施性和优化注塑过程。

2.3 模具设计在分析注塑工艺后，设计人员可以开始进行模具设计。

模具设计应包括以下几个方面：- 模具结构设计：根据产品的形状和尺寸要求，确定模具的结构，包括模具基板、模腔、模芯、冷却系统等。

- 模具材料选择：选择适合注塑工艺的模具材料，考虑材料的强度、耐磨性、耐腐蚀性等因素。

- 模具加工工艺：确定模具的加工工艺，包括数控加工、电火花等。

- 模具的标准部件选型：选择符合标准的模具部件，以提高模具的通用性和可靠性。

- 模具装配和调试：完成模具的装配和调试工作，确保模具运行稳定和正常。

2.4 模具验收完成模具设计后，设计人员需要与生产部门进行模具验收。

在模具验收过程中，需要检查模具的尺寸精度、操作性能、模具寿命等。

如果存在问题，设计人员需要及时进行调整和修改。

3. 设计原则和注意事项在进行注塑模具设计时，设计人员需要遵循以下原则和注意事项：- 合理性原则：设计应合理，确保产品质量和生产效率。

- 简化原则：模具结构应简化，以提高制造和维修的便利性。

- 可靠性原则：模具的结构应稳定可靠，能够经受长时间的注塑生产。

- 标准化原则：尽量使用标准模具部件，以提高模具的通用性和可靠性。

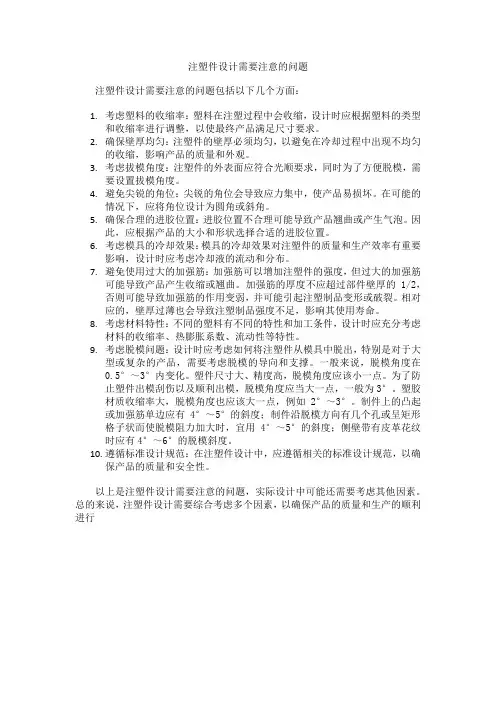

注塑件设计需要注意的问题注塑件设计需要注意的问题包括以下几个方面：1.考虑塑料的收缩率：塑料在注塑过程中会收缩，设计时应根据塑料的类型和收缩率进行调整，以使最终产品满足尺寸要求。

2.确保壁厚均匀：注塑件的壁厚必须均匀，以避免在冷却过程中出现不均匀的收缩，影响产品的质量和外观。

3.考虑拔模角度：注塑件的外表面应符合光顺要求，同时为了方便脱模，需要设置拔模角度。

4.避免尖锐的角位：尖锐的角位会导致应力集中，使产品易损坏。

在可能的情况下，应将角位设计为圆角或斜角。

5.确保合理的进胶位置：进胶位置不合理可能导致产品翘曲或产生气泡。

因此，应根据产品的大小和形状选择合适的进胶位置。

6.考虑模具的冷却效果：模具的冷却效果对注塑件的质量和生产效率有重要影响，设计时应考虑冷却液的流动和分布。

7.避免使用过大的加强筋：加强筋可以增加注塑件的强度，但过大的加强筋可能导致产品产生收缩或翘曲。

加强筋的厚度不应超过部件壁厚的1/2，否则可能导致加强筋的作用变弱，并可能引起注塑制品变形或破裂。

相对应的，壁厚过薄也会导致注塑制品强度不足，影响其使用寿命。

8.考虑材料特性：不同的塑料有不同的特性和加工条件，设计时应充分考虑材料的收缩率、热膨胀系数、流动性等特性。

9.考虑脱模问题：设计时应考虑如何将注塑件从模具中脱出，特别是对于大型或复杂的产品，需要考虑脱模的导向和支撑。

一般来说，脱模角度在0.5°～3°内变化。

塑件尺寸大、精度高，脱模角度应该小一点。

为了防止塑件出模刮伤以及顺利出模，脱模角度应当大一点，一般为3°。

塑胶材质收缩率大，脱模角度也应该大一点，例如2°～3°。

制件上的凸起或加强筋单边应有4°～5°的斜度；制件沿脱模方向有几个孔或呈矩形格子状而使脱模阻力加大时，宜用4°～5°的斜度；侧壁带有皮革花纹时应有4°～6°的脱模斜度。

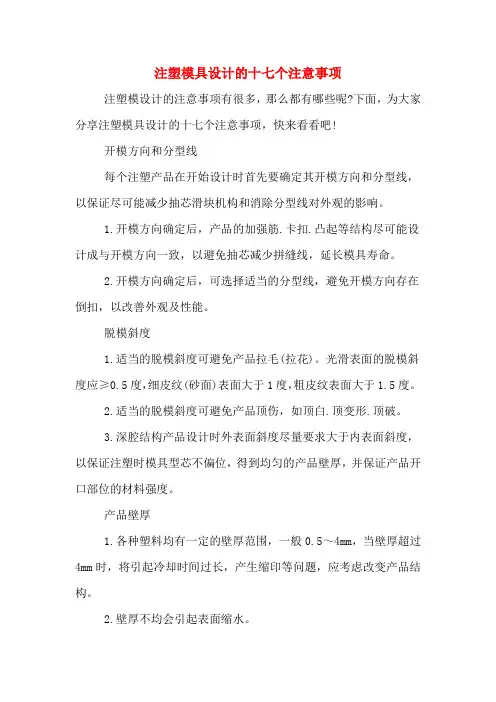

注塑模具设计的十七个注意事项注塑模设计的注意事项有很多，那么都有哪些呢?下面，为大家分享注塑模具设计的十七个注意事项，快来看看吧!开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1.开模方向确定后，产品的加强筋.卡扣.凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2.开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

脱模斜度1.适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。

2.适当的脱模斜度可避免产品顶伤，如顶白.顶变形.顶破。

3.深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

产品壁厚1.各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2.壁厚不均会引起表面缩水。

3.壁厚不均会引起气孔和熔接痕。

加强筋1.加强筋的合理应用，可增加产品刚性，减少变形。

2.加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。

3.加强筋的单面斜度应大于1.5°，以避免顶伤。

圆角1.圆角太小可能引起产品应力集中，导致产品开裂。

2.圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3.设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4.不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

孔1.孔的形状应尽量简单，一般取圆形。

2.孔的轴向和开模方向一致，可以避免抽芯。

3.当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸(最大实体尺寸)计算。

4.盲孔的长径比一般不超过4。

防孔针冲弯5.孔与产品边缘的距离一般大于孔径尺寸。

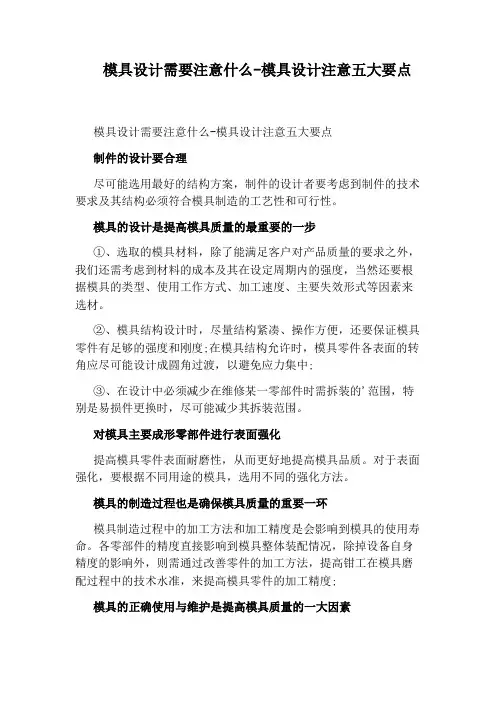

模具设计需要注意什么-模具设计注意五大要点
模具设计需要注意什么-模具设计注意五大要点
制件的设计要合理
尽可能选用最好的结构方案，制件的设计者要考虑到制件的技术要求及其结构必须符合模具制造的工艺性和可行性。

模具的设计是提高模具质量的最重要的一步
①、选取的模具材料，除了能满足客户对产品质量的要求之外，我们还需考虑到材料的成本及其在设定周期内的强度，当然还要根据模具的类型、使用工作方式、加工速度、主要失效形式等因素来选材。

②、模具结构设计时，尽量结构紧凑、操作方便，还要保证模具零件有足够的强度和刚度;在模具结构允许时，模具零件各表面的转角应尽可能设计成圆角过渡，以避免应力集中;
③、在设计中必须减少在维修某一零部件时需拆装的'范围，特别是易损件更换时，尽可能减少其拆装范围。

对模具主要成形零部件进行表面强化
提高模具零件表面耐磨性，从而更好地提高模具品质。

对于表面强化，要根据不同用途的模具，选用不同的强化方法。

模具的制造过程也是确保模具质量的重要一环
模具制造过程中的加工方法和加工精度是会影响到模具的使用寿命。

各零部件的精度直接影响到模具整体装配情况，除掉设备自身精度的影响外，则需通过改善零件的加工方法，提高钳工在模具磨配过程中的技术水准，来提高模具零件的加工精度;
模具的正确使用与维护是提高模具质量的一大因素
模具的安装调试方式应恰当，在有热流道的情况下，电源接线要正确，冷却水路要满足设计要求，模具在生产中注塑机、压铸机、压力机的参数需与设计要求相符合等等。

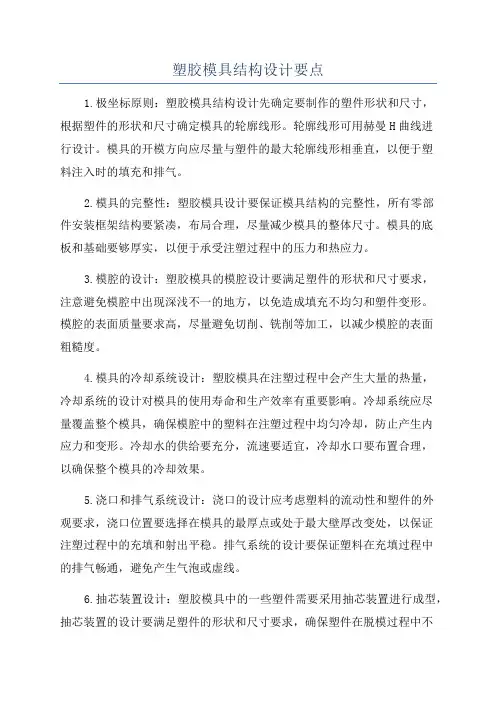

塑胶模具结构设计要点1.极坐标原则：塑胶模具结构设计先确定要制作的塑件形状和尺寸，根据塑件的形状和尺寸确定模具的轮廓线形。

轮廓线形可用赫曼H曲线进行设计。

模具的开模方向应尽量与塑件的最大轮廓线形相垂直，以便于塑料注入时的填充和排气。

2.模具的完整性：塑胶模具设计要保证模具结构的完整性，所有零部件安装框架结构要紧凑，布局合理，尽量减少模具的整体尺寸。

模具的底板和基础要够厚实，以便于承受注塑过程中的压力和热应力。

3.模腔的设计：塑胶模具的模腔设计要满足塑件的形状和尺寸要求，注意避免模腔中出现深浅不一的地方，以免造成填充不均匀和塑件变形。

模腔的表面质量要求高，尽量避免切削、铣削等加工，以减少模腔的表面粗糙度。

4.模具的冷却系统设计：塑胶模具在注塑过程中会产生大量的热量，冷却系统的设计对模具的使用寿命和生产效率有重要影响。

冷却系统应尽量覆盖整个模具，确保模腔中的塑料在注塑过程中均匀冷却，防止产生内应力和变形。

冷却水的供给要充分，流速要适宜，冷却水口要布置合理，以确保整个模具的冷却效果。

5.浇口和排气系统设计：浇口的设计应考虑塑料的流动性和塑件的外观要求，浇口位置要选择在模具的最厚点或处于最大壁厚改变处，以保证注塑过程中的充填和射出平稳。

排气系统的设计要保证塑料在充填过程中的排气畅通，避免产生气泡或虚线。

6.抽芯装置设计：塑胶模具中的一些塑件需要采用抽芯装置进行成型，抽芯装置的设计要满足塑件的形状和尺寸要求，确保塑件在脱模过程中不变形或损坏。

抽芯装置的操作要方便，可靠，要考虑到抽芯力和脱模力的大小，以确保抽芯的顺畅和模具的寿命。

7.快速更换系统设计：塑胶模具在生产过程中需要频繁更换不同的模腔，快速更换系统的设计能够极大地提高模具的使用效率和生产效率。

快速更换系统要求模腔结构尽量简单，易于拆卸和装配，以及固定方式的可靠性。

8.模具的加工工艺：塑胶模具的制作工艺要选择合适的材料和加工工艺，以确保模具的成型精度和表面质量。

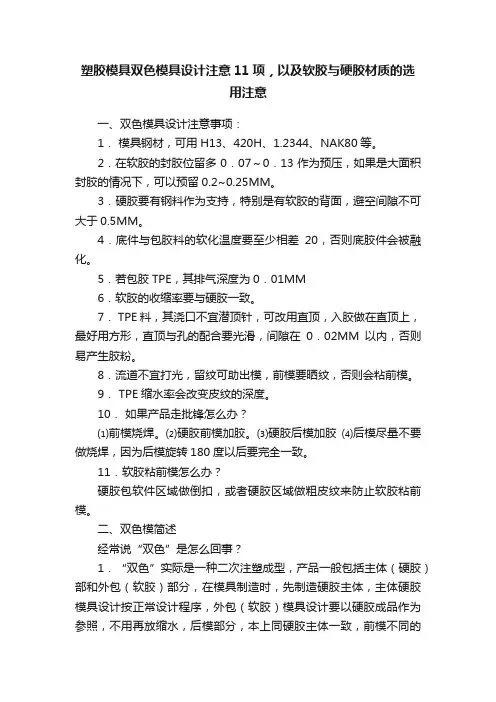

塑胶模具双色模具设计注意11项，以及软胶与硬胶材质的选用注意一、双色模具设计注意事项：1．模具钢材，可用H13、420H、1.2344、NAK80等。

2．在软胶的封胶位留多0．07～0．13作为预压，如果是大面积封胶的情况下，可以预留0.2~0.25MM。

3．硬胶要有钢料作为支持，特别是有软胶的背面，避空间隙不可大于0.5MM。

4．底件与包胶料的软化温度要至少相差20，否则底胶件会被融化。

5．若包胶TPE，其排气深度为0．01MM6．软胶的收缩率要与硬胶一致。

7． TPE料，其浇口不宜潜顶针，可改用直顶，入胶做在直顶上，最好用方形，直顶与孔的配合要光滑，间隙在0．02MM以内，否则易产生胶粉。

8．流道不宜打光，留纹可助出模，前模要晒纹，否则会粘前模。

9． TPE缩水率会改变皮纹的深度。

10．如果产品走批锋怎么办？⑴前模烧焊。

⑵硬胶前模加胶。

⑶硬胶后模加胶⑷后模尽量不要做烧焊，因为后模旋转180度以后要完全一致。

11．软胶粘前模怎么办？硬胶包软件区域做倒扣，或者硬胶区域做粗皮纹来防止软胶粘前模。

二、双色模简述经常说“双色”是怎么回事？1．“双色”实际是一种二次注塑成型，产品一般包括主体（硬胶）部和外包（软胶）部分，在模具制造时，先制造硬胶主体，主体硬胶模具设计按正常设计程序，外包（软胶）模具设计要以硬胶成品作为参照，不用再放缩水，后模部分，本上同硬胶主体一致，前模不同的是有包胶形状，在生产时先生产出硬胶主体，然后把硬胶主体放入外包模具内，进外包软胶注塑生产.2．“双色”也可以称作“包胶”，如果产品产量不高的情况下，可以使用包胶模，先做一套硬胶模具，再通过人工将硬胶放入包胶模具中，成型软胶。

3.软包模具后模部分同主体硬胶一至，有少量避空位，而胶部位要用主体硬胶讨胶不可有虚位要注意的是TPU材料，本身的特性是比较容易粘模的，产品如果可以做沙面尽量做沙面，这样容易脱模！TPU的流动性比较慢，冷却周期也会比较长，只要在生产工艺上注意一些，也不会有什么大问题！三、双色模具双色模标准做法是软胶在模具设计中放收缩水，要与硬胶一致，两套模具公模部分完全一样，母模两个模仁不一样，两套模具装在一台注塑机上注塑（两套模的高度必须一致），第一射硬胶打好后（小水口点进胶），模具旋转180度，做第二射软胶，然后顶出产品，这才叫双色模。

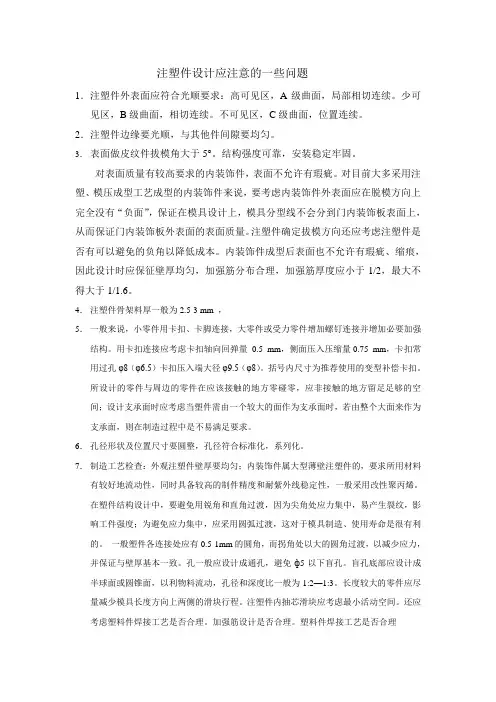

注塑件设计应注意的一些问题1．注塑件外表面应符合光顺要求：高可见区，A级曲面，局部相切连续。

少可见区，B级曲面，相切连续。

不可见区，C级曲面，位置连续。

2．注塑件边缘要光顺，与其他件间隙要均匀。

3．表面做皮纹件拔模角大于5°。

结构强度可靠，安装稳定牢固。

对表面质量有较高要求的内装饰件，表面不允许有瑕疵。

对目前大多采用注塑、模压成型工艺成型的内装饰件来说，要考虑内装饰件外表面应在脱模方向上完全没有“负面”，保证在模具设计上，模具分型线不会分到门内装饰板表面上，从而保证门内装饰板外表面的表面质量。

注塑件确定拔模方向还应考虑注塑件是否有可以避免的负角以降低成本。

内装饰件成型后表面也不允许有瑕疵、缩痕，因此设计时应保征壁厚均匀，加强筋分布合理，加强筋厚度应小于1/2，最大不得大于1/1.6。

4．注塑件骨架料厚一般为2.5-3 mm ，5．一般来说，小零件用卡扣、卡脚连接，大零件或受力零件增加螺钉连接并增加必要加强结构。

用卡扣连接应考虑卡扣轴向回弹量0.5 mm，侧面压入压缩量0.75 mm，卡扣常用过孔φ8（φ6.5）卡扣压入端大径φ9.5（φ8）。

括号内尺寸为推荐使用的变型补偿卡扣。

所设计的零件与周边的零件在应该接触的地方零碰零，应非接触的地方留足足够的空间；设计支承面时应考虑当塑件需由一个较大的面作为支承面时，若由整个大面来作为支承面，则在制造过程中是不易满足要求。

6．孔径形状及位置尺寸要圆整，孔径符合标准化，系列化。

7．制造工艺检查：外观注塑件壁厚要均匀；内装饰件属大型薄壁注塑件的，要求所用材料有较好地流动性，同时具备较高的制件精度和耐紫外线稳定性，一般采用改性聚丙烯。

在塑件结构设计中，要避免用锐角和直角过渡，因为尖角处应力集中，易产生裂纹，影响工件强度；为避免应力集中，应采用圆弧过渡，这对于模具制造、使用寿命是很有利的。

一般塑件各连接处应有0.5-1mm的圆角，而拐角处以大的圆角过渡，以减少应力，并保证与壁厚基本一致。

什么是DFM注塑模具的设计DFM要点（一）引言概述：DFM（Design for Manufacturing）是一种注塑模具设计的方法，旨在提高生产效率、降低成本、提升产品质量。

本文将围绕DFM注塑模具设计的要点展开探讨，帮助读者更好地理解和应用DFM设计原则。

正文内容：一、材料选择1. 根据产品特性选择合适的材料，考虑其熔融温度、流动性、收缩率等因素。

2. 增加材料的可再生性和可回收性，符合环保和可持续发展的要求。

3. 考虑材料的成本和可供应性，避免因材料不稳定导致生产问题。

二、模具结构设计1. 合理设计模具的冷却系统，确保产品快速冷却，提高生产效率。

2. 避免模具过于复杂，减少制造成本和模具维护成本。

3. 确保模具的刚度足够，避免因模具变形而导致产品变形或尺寸偏差。

三、产品结构设计1. 设计符合注塑工艺要求的产品结构，避免过于复杂的形状和壁厚不均匀等问题。

2. 考虑产品的装配性和模具的脱模性，减少脱模力和装配难度。

3. 考虑产品的设计可靠性和强度，避免产品在使用过程中出现断裂或变形等问题。

四、工艺参数设定1. 合理选择注塑机的射出速度、压力和温度等参数，确保产品质量。

2. 设计合理的料斗和喂料系统，确保材料供给平稳、无堵塞。

3. 考虑模具的填充、冷却和脱模过程，优化工艺参数，提高生产效率和产品质量。

五、模具维护和改进1. 建立定期维护计划，保证模具的正常运行和寿命。

2. 收集和分析模具运行数据，及时发现并解决潜在问题，改进模具设计。

3. 与模具制造商和生产工厂建立良好的沟通渠道，共同解决技术问题和改进模具性能。

总结：DFM注塑模具设计要点包括材料选择、模具结构设计、产品结构设计、工艺参数设定和模具维护与改进等方面。

合理应用DFM设计原则可以提高注塑模具的生产效率、降低成本并提升产品质量，对于企业的持续发展具有重要意义。

注塑模具设计要点一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二、脱模斜度1 、适当的脱模斜度可避免产品拉毛（拉花）。

光滑表面的脱模斜度应≥0.5度，细皮纹（砂面）表面大于1度，粗皮纹表面大于1.5度。

2 、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、产品壁厚1 、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2 、壁厚不均会引起表面缩水。

3 、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。

2、加强筋的厚度必须≤（0.5～0.7）T产品壁厚，否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4 、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

六、孔1 、孔的形状应尽量简单，一般取圆形。

2 、孔的轴向和开模方向一致，可以避免抽芯。

3 、当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸（最大实体尺寸）计算。

4 、盲孔的长径比一般不超过4。

防孔针冲弯5 、孔与产品边缘的距离一般大于孔径尺寸。

七、注塑模的抽芯、滑块机构及避免1、当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。

三通注塑模具设计首先，三通注塑模具的设计流程包括模具结构设计、模具零件设计和注塑工艺参数设计三个方面。

模具结构设计是模具设计的第一步，通过对产品结构和形状的分析，确定模具的整体结构。

三通注塑模具通常由模架、型腔、型芯和顶出装置组成。

其中，型腔和型芯的设计是关键，要考虑产品的尺寸、形状和精度要求。

模具零件设计是根据模具结构设计确定的零件数量和位置，对每个零件进行具体的设计。

常见的零件包括模架、型腔、型芯、顶出装置、导向装置、冷却装置等。

在设计过程中，需要考虑零件的功能、耐磨性、使用寿命等因素，以保证模具的稳定性和可靠性。

注塑工艺参数设计是根据产品的材料特性和尺寸要求，确定注塑工艺参数，如注塑温度、注射速度、保压时间等。

注塑工艺参数的合理设计对提高产品质量和生产效率具有重要影响，需要根据实际情况进行调整和优化。

在三通注塑模具设计中，还需要注意以下几个要点：1.确定产品的尺寸和形状：根据产品的尺寸和形状要求，确定模具的结构和零件设计。

同时，要考虑产品的可塑性和收缩率，以保证产品的精度和质量。

2.选择合适的材料：模具材料的选择直接影响模具的使用寿命和生产效率。

常见的模具材料有P20、718等，需要根据产品的要求和模具的使用情况选择合适的材料。

3.设计合理的冷却系统：冷却系统的设计对于模具的使用寿命和生产效率非常重要。

合理布置冷却通道，能够加快产品的冷却速度，提高生产效率。

4.考虑顶出装置的设计：顶出装置是用于将注塑成型的产品从模具中顶出的装置。

顶出装置的设计要考虑产品的形状和材料特性，以保证产品的质量和表面光洁度。

5.制定合理的模具维护计划：模具的维护对于延长模具的使用寿命和保证产品质量非常重要。

制定合理的模具维护计划，定期检查和保养模具，能够提高模具的稳定性和可靠性。

综上所述，三通注塑模具的设计涉及模具结构设计、模具零件设计和注塑工艺参数设计三个方面，需要考虑产品的尺寸、形状和精度要求，选择合适的材料和设计合理的冷却系统。

注塑模具设计知识点注塑模具是在塑料制品生产中起关键作用的一种工具，它的设计质量直接影响着产品的质量和生产效率。

本文将介绍注塑模具设计的一些基本知识点，以及在设计中需要注意的事项。

一、模具结构注塑模具由模具板、芯轴、活塞、顶针等组成。

模具板承受注塑过程中的压力和冲击力，必须具备足够的强度和刚度。

芯轴用于形成注塑制品内部的空间形状，也要求具备较高的硬度和耐磨性。

活塞和顶针用于顶出注塑制品，其结构设计要考虑到顶出力的大小和顶出效果。

二、模具材料常用的模具材料有铝合金、钢材等。

铝合金模具具有质量轻、导热性好等优点，适用于小批量生产和快速开发新产品。

钢材模具则具有高强度、高硬度和耐磨性等特点，适用于大批量生产。

在选择模具材料时，需要根据生产要求、产品材料和使用寿命等方面综合考虑。

三、模具设计的重点1. 完整度：模具设计要保持产品的完整度，即保证产品的尺寸、形状和表面质量符合设计要求。

2. 排气性能：模具内部注塑过程会产生大量气体，需要保证模具具有良好的排气性能，以避免空气被封闭在注塑制品中形成气泡。

3. 冷却系统：注塑过程中，需要通过冷却系统将塑料制品迅速冷却固化，以确保产品的尺寸稳定性。

因此，在模具设计中要合理布置冷却水道，以提高冷却效果。

4. 塑料流道设计：塑料从注塑机进入模具的路径称为塑料流道，其设计要遵循塑料的流动特性和产品的要求。

塑料流道的布置和尺寸直接影响着产品的充填状况和成型效果。

5. 分型面设计：注塑制品在模具中成形后需要顶出，因此需要合理设置分型面，以方便产品的顶出和模具的拆卸。

四、模具制造工艺模具的制造工艺包括数控加工、装配和调试等环节。

数控加工技术能够快速高效地完成模具的加工工序，提高模具的精度和质量。

在模具装配过程中，需要确保模具的各部件相互协调和配合良好。

调试环节是验证模具性能和调整参数的过程，确保模具能够正常运行。

注塑模具设计是一个综合性较强的工程，需要根据具体的产品要求和生产条件来进行设计。

什么是DFM注塑模具的设计DFM要点（二）引言:DFM（Design for Manufacturing）是指在产品设计阶段考虑制造工艺的要求，以确保产品在注塑模具的设计和制造过程中能够高效、精确地实现预期的功能和质量。

本文将探讨DFM注塑模具设计的要点。

正文:一、材料选择1. 考虑产品的使用环境和要求，选择适合的注塑材料，如耐高温、耐磨损等特性。

2. 分析材料成本和性能之间的权衡，确保选择的材料能够满足产品的功能需求。

二、结构设计1. 确定模具的开模方向和分型线，以便在注塑过程中能够顺利脱模。

2. 避免设计尖角、薄壁等容易导致模具变形或破损的结构，保证模具的稳定性和寿命。

3. 合理设计模具的冷却系统，以提高注塑过程中的冷却效果，缩短循环周期，提高生产效率。

三、尺寸与公差1. 对注塑零件的尺寸、公差进行分析和评估，确保设计的模具能够实现精确的注塑成型。

2. 确保模具的尺寸设计符合注塑机的要求，避免在注塑过程中发生卡料、卡模等问题。

四、模具通用化设计1. 设计模具时考虑通用化和标准化，以便在不同产品生产中能够灵活应用。

2. 遵循模具设计的规范和标准，确保设计的模具符合行业要求，提高生产效率和质量稳定性。

五、模具维护和保养1. 设计师应考虑模具的维护和保养问题，设计易于拆卸、清洗和更换模具零部件的结构。

2. 在模具设计中考虑模具的易损部件，如流道、喷嘴等，以方便维修和更换。

总结:DFM注塑模具设计的要点包括材料选择、结构设计、尺寸与公差、模具通用化设计和模具维护与保养。

通过考虑这些方面的要点，可以帮助设计师在注塑模具设计过程中优化生产效率、提高产品质量，并确保模具能够长期稳定运行。

透明塑件注塑模具设计要点透明塑件注塑模具设计要点引导语：下面是店铺为大家精心整理出的一些关于透明塑件注塑模具设计的要点，希望可以帮助到大家!1、引言由于塑料具有重量轻、韧性好、成型易和成本低等优点，因此在现代包装业和日用产品中，越来越多用塑料代替玻璃，特别应用于光学仪器和包装工业方面，发展尤为迅速。

透明塑料由于透光率要高，必然对塑料制品表面质量要求严格，不能有任何斑纹、气孔、泛白。

雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程中对原料、设备、模具、甚至产品的设计，都提出了严格的要求。

其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往要对模具温度、注射压力、注射速度等工艺参数作细微调整，使注塑时既能快速充满模腔，又不会产生内应力而引起产品变形和开裂。

常见的透明塑料有聚甲基丙烯酸甲酯(即俗称亚加力或有机玻璃，代号PMMA)、聚碳酸酯(代号PC)，AS，PS等，本文以电子血压计透明面板(镜片)为例，介绍透明塑件模具设计的要点。

2、塑件分析·电子血压计透明面板产品图如图1所示，产品长宽尺寸为55.07mm*43.01mm，最大厚度3.5mm，塑件的一侧有两个圆弧缺口，小端各有一个小圆孔和长孔，边缘有一个1mm厚的小凸台，塑件正面的矩形线为丝印边界线，矩形孔内不丝印，孔外整体丝印。

塑件材料为PMMA，PMMA作为一种透明塑料，透光率高，但是流动性差，注塑工艺难度大，不良的注塑会使产品内部存在应力，注塑时很难发现，但在后续的丝印工序中极易破裂，造成损失。

3、模具设计要点1.根据产品的大小和厚度，以及注塑机的射胶量，确定模穴数。

血压计透明面板为了流道平衡，一般开一模两穴，尺寸较小时，最多可以开四穴，这和注塑机的最大射胶量没有什么关系，主要是模穴超过4穴时，注塑机调机困难，不良率增加。

2. 分型面的选择，制品形状简单，分型面一般沿塑件边缘选择将塑件留在动模。

检查塑件边缘的脱模斜度，脱模斜度要足够大，分型面处有无小R等。
