塑料模具设计要点

注塑件模具设计应注意的几大要点模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，在欧美等工业发达国家被称为“点铁成金”的“磁力工业”。

美国工业界认为“模具工业是美国工业的基石”；德国则认为它是所有工业中的“关键工业”；日本模具协会也认为“模具是促进社会繁荣富裕的动力”，同时也是“整个工业发展的秘密”，是“进入富裕社会的原动力”。

一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二、脱模斜度1、适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。

2、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、产品壁厚1、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2、壁厚不均会引起表面缩水。

3、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。

2、加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

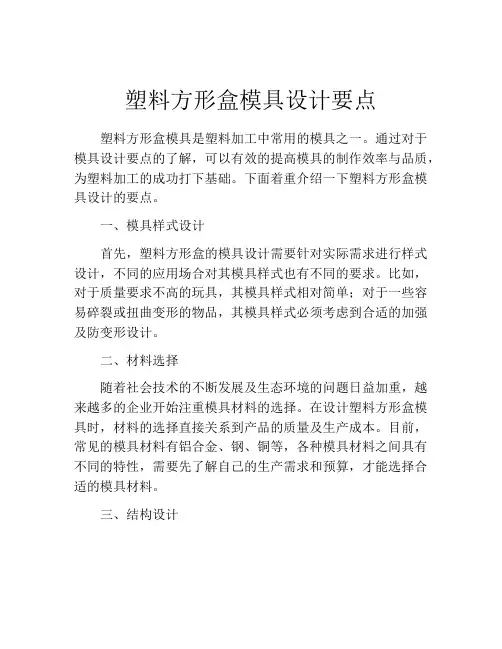

塑料方形盒模具设计要点塑料方形盒模具是塑料加工中常用的模具之一。

通过对于模具设计要点的了解，可以有效的提高模具的制作效率与品质，为塑料加工的成功打下基础。

下面着重介绍一下塑料方形盒模具设计的要点。

一、模具样式设计首先，塑料方形盒的模具设计需要针对实际需求进行样式设计，不同的应用场合对其模具样式也有不同的要求。

比如，对于质量要求不高的玩具，其模具样式相对简单；对于一些容易碎裂或扭曲变形的物品，其模具样式必须考虑到合适的加强及防变形设计。

二、材料选择随着社会技术的不断发展及生态环境的问题日益加重，越来越多的企业开始注重模具材料的选择。

在设计塑料方形盒模具时，材料的选择直接关系到产品的质量及生产成本。

目前，常见的模具材料有铝合金、钢、铜等，各种模具材料之间具有不同的特性，需要先了解自己的生产需求和预算，才能选择合适的模具材料。

三、结构设计塑料方形盒模具的结构设计是模具设计过程中至关重要的环节。

不同的结构设计对于模具的制作效率、产品质量等方面都会产生影响。

在结构设计中应考虑以下几个要点：1.模具的体积：要尽量压缩模具的体积，避免过大造成制作及运输困难。

2. 塑料方形盒内凹槽和内凸部位：特殊的内凹槽和内凸部位需要考虑到塑料收缩的问题，加强结构以保证模具稳定及与产品质量的关系，减少形变。

3.模具的耐磨性：模具的耐磨性直接关系到模具的使用寿命。

在设计中需考虑模具的使用寿命及加工方式，以选择合适的耐磨材料。

4.模具的容错性：模具的容错性指模具的在生产过程中所能承受的误差范围。

在设计时，需考虑到模具的容错性，防止生产过程中出现质量问题。

四、制作精度与尺寸控制在塑料方形盒模具的制作过程中，精度的控制尤为重要。

由于塑料注塑机的原理,模具与塑料注塑机制作出来的产品之间存在误差。

为了达到预期生产效果，产品尺寸与质量的稳定，模具制作时需要在换位精度、角度精度等方面把控好结果, 保证制作精度和尺寸控制的精度。

总的来说，对于塑料方形盒模具的制作设计需要在多个方面的要求上进行综合考虑，为了确保高质量、高效率、可靠稳定的表现。

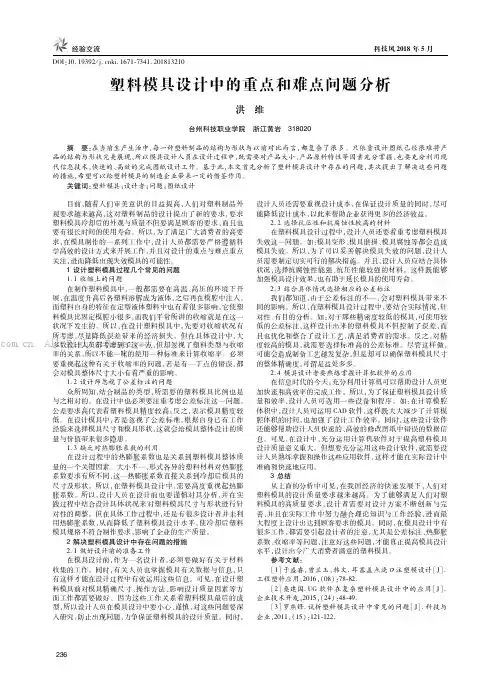

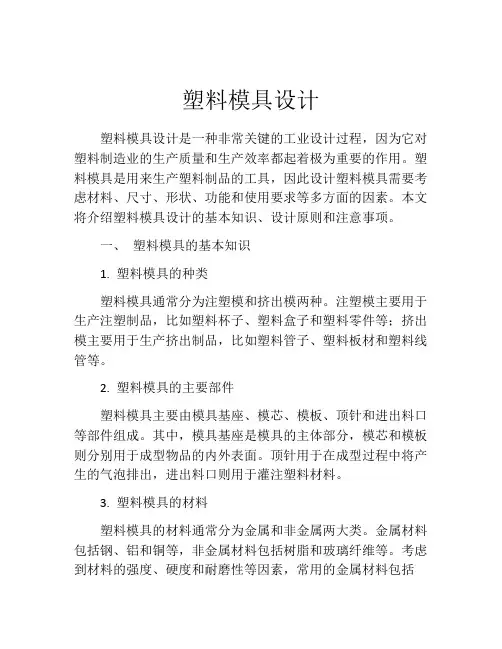

塑料模具的基本内容、重点和难点，拟采用的实现手段下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料模具的基础知识、关键点与挑战及其实现手段一、塑料模具的基本内容塑料模具是工业生产中广泛使用的一种工具，主要用于制造塑料制品。

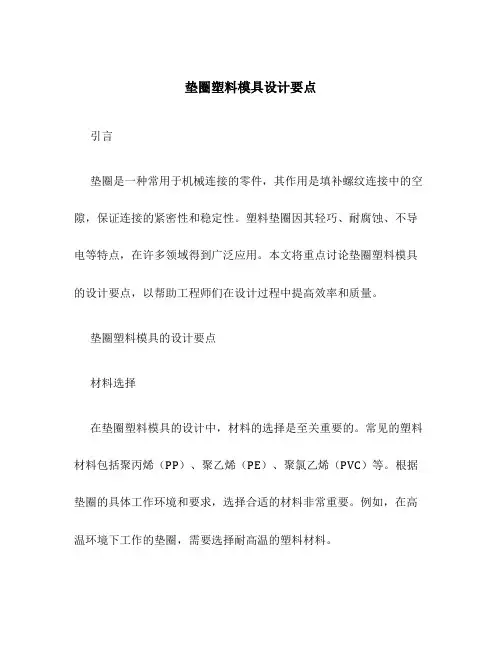

垫圈塑料模具设计要点引言垫圈是一种常用于机械连接的零件，其作用是填补螺纹连接中的空隙，保证连接的紧密性和稳定性。

塑料垫圈因其轻巧、耐腐蚀、不导电等特点，在许多领域得到广泛应用。

本文将重点讨论垫圈塑料模具的设计要点，以帮助工程师们在设计过程中提高效率和质量。

垫圈塑料模具的设计要点材料选择在垫圈塑料模具的设计中，材料的选择是至关重要的。

常见的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）等。

根据垫圈的具体工作环境和要求，选择合适的材料非常重要。

例如，在高温环境下工作的垫圈，需要选择耐高温的塑料材料。

垫圈的尺寸设计垫圈的尺寸设计直接影响着其功能和应用效果。

在垫圈塑料模具设计过程中，需要根据实际需求确定合理的垫圈尺寸。

一般来说，垫圈的外径、内径、厚度等尺寸都需要进行合理设计。

通过正确的尺寸设计，可以确保垫圈在装配和使用过程中的功能和性能。

模具结构设计垫圈塑料模具的结构设计直接决定了塑料制品的成型效果和品质。

常见的模具结构包括单模、多模和热流道模具等。

在垫圈塑料模具的设计中，需要根据具体情况选择合适的模具结构。

同时，模具的开槽、排气等结构也需要考虑，以保证塑料制品的完整性和良好的成型效果。

流道设计垫圈塑料模具的流道设计直接影响着塑料材料在模具中的流动情况。

良好的流道设计可以确保塑料材料充分填充模具腔体，并避免出现短流等缺陷。

在流道设计过程中，需要考虑流动阻力、流速和冷却等因素。

合理的流道设计能够提高生产效率和产品质量。

冷却系统设计垫圈塑料模具的冷却系统设计对于成型效果和循环时间有着重要影响。

在冷却系统设计中，需要合理布局冷却水道和选择合适的冷却介质。

通过良好的冷却系统设计，可以提高成型效率、缩短循环周期并提高产品外观质量。

模具加工工艺在垫圈塑料模具的设计中，模具加工工艺也是非常关键的。

需要根据具体的模具结构和塑料材料的特点，选择合适的加工方法和工艺流程。

常见的模具加工工艺包括数控加工、电火花加工和线切割加工等。

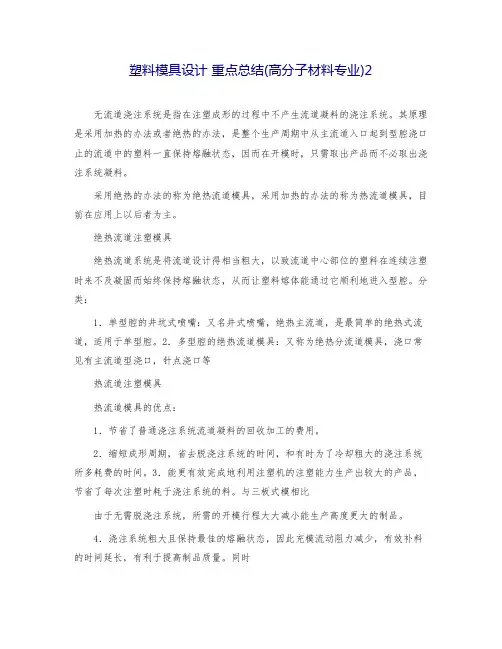

塑料模具设计重点总结(高分子材料专业)2无流道浇注系统是指在注塑成形的过程中不产生流道凝料的浇注系统。

其原理是采用加热的办法或者绝热的办法，是整个生产周期中从主流道入口起到型腔浇口止的流道中的塑料一直保持熔融状态，因而在开模时，只需取出产品而不必取出浇注系统凝料。

采用绝热的办法的称为绝热流道模具，采用加热的办法的称为热流道模具，目前在应用上以后者为主。

绝热流道注塑模具绝热流道系统是将流道设计得相当粗大，以致流道中心部位的塑料在连续注塑时来不及凝固而始终保持熔融状态，从而让塑料熔体能通过它顺利地进入型腔。

分类：1．单型腔的井坑式喷嘴：又名井式喷嘴，绝热主流道，是最简单的绝热式流道，适用于单型腔。

2．多型腔的绝热流道模具：又称为绝热分流道模具，浇口常见有主流道型浇口，针点浇口等热流道注塑模具热流道模具的优点：1．节省了普通浇注系统流道凝料的回收加工的费用。

2．缩短成形周期，省去脱浇注系统的时间，和有时为了冷却粗大的浇注系统所多耗费的时间。

3．能更有效完成地利用注塑机的注塑能力生产出较大的产品，节省了每次注塑时耗于浇注系统的料。

与三板式模相比由于无需脱浇注系统，所需的开模行程大大减小能生产高度更大的制品。

4．浇注系统粗大且保持最佳的熔融状态，因此充模流动阻力减少，有效补料的时间延长，有利于提高制品质量。

同时由于不需在新料中大量掺入回收的浇口料，也有益于提高制品质量。

热流道模具的缺点：1．开机时要较长时间才能到达稳定操作，因此开机时废品较多。

2．需要操作技能较高的专业人员。

3．模具结构复杂，成本高，需要增添外接温控仪等辅助设备。

4．易出现熔体泄露、加热元件故障等较敏感问题，需精心维护，否则产生热降解等不良现象。

具有以下性质的塑料，适宜采用热流道模具：1．加工温度的范围宽，熔体粘度随温度变化小的塑料。

2．对压力敏感，不加压力时不流延，但施以很小压力即容易流动的塑料熔体。

3．热变形温度较高。

制品在高温下而能快速固化，并能快速脱出的塑件。

注塑模具设计的十七个注意事项注塑模设计的注意事项有很多，那么都有哪些呢?下面，为大家分享注塑模具设计的十七个注意事项，快来看看吧!开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1.开模方向确定后，产品的加强筋.卡扣.凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2.开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

脱模斜度1.适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。

2.适当的脱模斜度可避免产品顶伤，如顶白.顶变形.顶破。

3.深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

产品壁厚1.各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2.壁厚不均会引起表面缩水。

3.壁厚不均会引起气孔和熔接痕。

加强筋1.加强筋的合理应用，可增加产品刚性，减少变形。

2.加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。

3.加强筋的单面斜度应大于1.5°，以避免顶伤。

圆角1.圆角太小可能引起产品应力集中，导致产品开裂。

2.圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3.设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4.不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

孔1.孔的形状应尽量简单，一般取圆形。

2.孔的轴向和开模方向一致，可以避免抽芯。

3.当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸(最大实体尺寸)计算。

4.盲孔的长径比一般不超过4。

防孔针冲弯5.孔与产品边缘的距离一般大于孔径尺寸。

塑胶模具结构设计要点1.极坐标原则：塑胶模具结构设计先确定要制作的塑件形状和尺寸，根据塑件的形状和尺寸确定模具的轮廓线形。

轮廓线形可用赫曼H曲线进行设计。

模具的开模方向应尽量与塑件的最大轮廓线形相垂直，以便于塑料注入时的填充和排气。

2.模具的完整性：塑胶模具设计要保证模具结构的完整性，所有零部件安装框架结构要紧凑，布局合理，尽量减少模具的整体尺寸。

模具的底板和基础要够厚实，以便于承受注塑过程中的压力和热应力。

3.模腔的设计：塑胶模具的模腔设计要满足塑件的形状和尺寸要求，注意避免模腔中出现深浅不一的地方，以免造成填充不均匀和塑件变形。

模腔的表面质量要求高，尽量避免切削、铣削等加工，以减少模腔的表面粗糙度。

4.模具的冷却系统设计：塑胶模具在注塑过程中会产生大量的热量，冷却系统的设计对模具的使用寿命和生产效率有重要影响。

冷却系统应尽量覆盖整个模具，确保模腔中的塑料在注塑过程中均匀冷却，防止产生内应力和变形。

冷却水的供给要充分，流速要适宜，冷却水口要布置合理，以确保整个模具的冷却效果。

5.浇口和排气系统设计：浇口的设计应考虑塑料的流动性和塑件的外观要求，浇口位置要选择在模具的最厚点或处于最大壁厚改变处，以保证注塑过程中的充填和射出平稳。

排气系统的设计要保证塑料在充填过程中的排气畅通，避免产生气泡或虚线。

6.抽芯装置设计：塑胶模具中的一些塑件需要采用抽芯装置进行成型，抽芯装置的设计要满足塑件的形状和尺寸要求，确保塑件在脱模过程中不变形或损坏。

抽芯装置的操作要方便，可靠，要考虑到抽芯力和脱模力的大小，以确保抽芯的顺畅和模具的寿命。

7.快速更换系统设计：塑胶模具在生产过程中需要频繁更换不同的模腔，快速更换系统的设计能够极大地提高模具的使用效率和生产效率。

快速更换系统要求模腔结构尽量简单，易于拆卸和装配，以及固定方式的可靠性。

8.模具的加工工艺：塑胶模具的制作工艺要选择合适的材料和加工工艺，以确保模具的成型精度和表面质量。

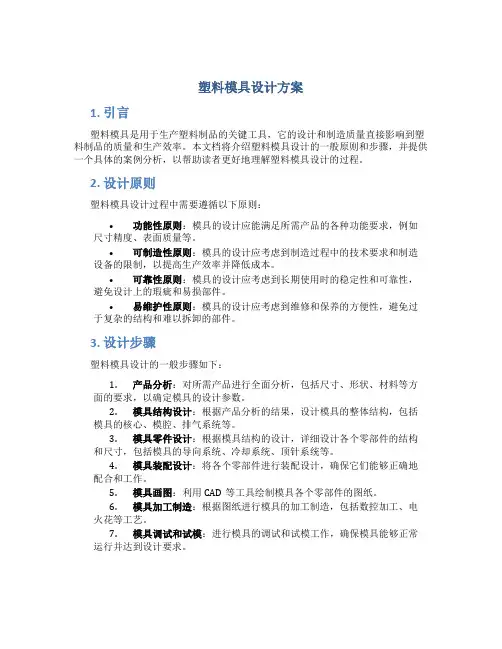

塑料模具设计方案1. 引言塑料模具是用于生产塑料制品的关键工具，它的设计和制造质量直接影响到塑料制品的质量和生产效率。

本文档将介绍塑料模具设计的一般原则和步骤，并提供一个具体的案例分析，以帮助读者更好地理解塑料模具设计的过程。

2. 设计原则塑料模具设计过程中需要遵循以下原则：•功能性原则：模具的设计应能满足所需产品的各种功能要求，例如尺寸精度、表面质量等。

•可制造性原则：模具的设计应考虑到制造过程中的技术要求和制造设备的限制，以提高生产效率并降低成本。

•可靠性原则：模具的设计应考虑到长期使用时的稳定性和可靠性，避免设计上的瑕疵和易损部件。

•易维护性原则：模具的设计应考虑到维修和保养的方便性，避免过于复杂的结构和难以拆卸的部件。

3. 设计步骤塑料模具设计的一般步骤如下：1.产品分析：对所需产品进行全面分析，包括尺寸、形状、材料等方面的要求，以确定模具的设计参数。

2.模具结构设计：根据产品分析的结果，设计模具的整体结构，包括模具的核心、模腔、排气系统等。

3.模具零件设计：根据模具结构的设计，详细设计各个零部件的结构和尺寸，包括模具的导向系统、冷却系统、顶针系统等。

4.模具装配设计：将各个零部件进行装配设计，确保它们能够正确地配合和工作。

5.模具画图：利用CAD等工具绘制模具各个零部件的图纸。

6.模具加工制造：根据图纸进行模具的加工制造，包括数控加工、电火花等工艺。

7.模具调试和试模：进行模具的调试和试模工作，确保模具能够正常运行并达到设计要求。

4. 案例分析以下是一个具体的塑料模具设计方案的案例分析：产品介绍：设计一款塑料杯子，杯子尺寸为直径80mm，高度100mm，材料为食品级聚丙烯。

模具设计参数： - 轮廓尺寸：根据产品尺寸确定模腔和模芯的轮廓尺寸。

- 分型面位置：确定模具分型面的位置，以便顺利取出制品。

- 排气系统：设计一个合适的排气系统，以避免在注塑过程中产生气泡。

- 冷却系统：设计一个有效的冷却系统，以提高生产效率。

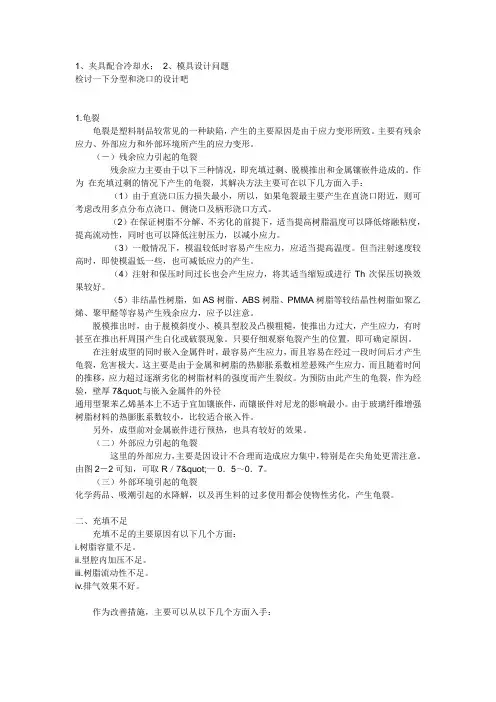

1、夹具配合冷却水；2、模具设计问题检讨一下分型和浇口的设计吧1.龟裂龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。

主要有残余应力、外部应力和外部环境所产生的应力变形。

（－）残余应力引起的龟裂残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。

作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手：（1）由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。

（2）在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。

（3）一般情况下，模温较低时容易产生应力，应适当提高温度。

但当注射速度较高时，即使模温低一些，也可减低应力的产生。

（4）注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。

（5）非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。

脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。

只要仔细观察龟裂产生的位置，即可确定原因。

在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。

这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。

为预防由此产生的龟裂，作为经验，壁厚7"与嵌入金属件的外径通用型聚苯乙烯基本上不适于宜加镶嵌件，而镶嵌件对尼龙的影响最小。

由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。

另外，成型前对金属嵌件进行预热，也具有较好的效果。

（二）外部应力引起的龟裂这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。

由图2－2可知，可取R／7"一0．5～0．7。
