单层工业厂房排架结构的设计【结构设计：】一．结构选型和结构布置（1）屋面板：采用1.5m×6m预应力钢筋混凝土屋面板[G410（一）、（二）]，板自重1.3KN/m2，嵌缝重0.1KN/m2（均沿屋架斜面方向）。
（2）天沟板：天沟板的截面尺寸见图，重17.4KN/块（）包括积水重）。
（3）天窗架：门型钢筋混凝土天窗架的示意图如上所示，每根天窗架支柱传到屋架的重力荷载为26.2KN。
（4）屋架：采用预应力钢筋混凝土折线型屋架，屋架尺寸线如图上弦杆：b×h=240mm×220mm下弦杆：b×h=240mm×220mm腹杆: b×h=120mm×240mmb×h=200mm×220mmb×h=120mm×120mm屋架自重为60.5KN/m2（5）屋盖支撑屋盖支撑自重0.05KN/m2（沿水平面方向）（6）吊车梁自重44.2KN/每根，吊车梁的截面高度为1200mm。
（7）联系梁、过梁均为矩形截面尺寸。
（8）排架柱上柱：矩形 400mm×400mm下柱：工字型 400mm×800mm（9）基础采用单独杯形基础，基础顶部标高-0.6m。
二、结构平面布置横向定位轴线均通过柱子截面几何中心，但在两端与山墙的内皮重合，并将山墙内侧第一排柱子中心线内移600mm；纵向定位轴线，可以有结构平面布置图所知。
三、排架荷载计算I.恒荷载A.屋盖部分传来的P1P天窗重 26.2×2+11.5×2=75.4 KN 屋面板重 1.3×6×18=140.4 KN嵌缝重 0.1×6×18=10.8 KN防水层重 0.35×6×18=37.8 KN找平层重 0.4×6×18=43.2 KN屋盖支撑重 0.05×6×18=5.4 KN 屋架重 60.5 KN总重 373.5 KN每块天沟积水重 17.4 KNP1P=373.5/2+17.4=204.15 KNB.柱自重P2P和P3P上柱重 P2P=25×0.4×0.4×3.6=14.4 KN下柱重：柱身25×[0.187×7.2+0.4×0.8×(0.2+0.4+0.6)]=43.26 KN 牛腿25×（（0.8+2）/2×0.2+1×4×0.4）=5.8 KNP3P=49.06 KNC.混凝土吊车梁以及轨道重P4PP4P=44.2+0.6×6=47.8 KNII.活荷载A.屋面活荷载P1q基本雪压0.7KN/m2，屋面积灰荷载0.5KN/m2，屋面活荷载0.5KN/m2。
简述工业厂房结构选型与结构设计摘要：随着国民经济的持续发展，我国产业升级换代速度加快，对与工业生产相配套的工业厂房结构选型与结构设计提出了更高的要求。
工业厂房结构选型与结构设计不仅要安全适用，还要经济合理。
本文对工业厂房结构选型与结构设计进行分析，供其他设计人员今后工业厂房设计时参考。
关键词：工业厂房；结构选型；结构设计工业厂房作为工业生产的场所，其结构选型与结构设计的效果不仅影响工业生产的效率，同时关乎工业生产的安全性和项目的成本投入。
由于工业厂房结构类型多种多样，使得工业厂房结构选型与结构设计难度增大，相关人员只有具备丰富的实践经验，并合理有效的选择工业厂房的结构形式和结构设计方法，才能确保工业厂房设计的质量，切实发挥工业厂房的使用功能。
1.工业厂房结构选型1.1 单层工业厂房结构选型单层工业厂房用的比较多的结构形式是排架结构和门式刚架结构。
但随着投资方对车间空间使用功能的要求越来越苛刻，出现了较多单层大跨度工业厂房，结构选型时网架结构等结构形式也经常用到。
排架结构是由屋架系统、柱和基础三部分组成，各部分之间相互协调，共同作用。
屋架与柱一般采用铰接连接，也可采用刚接，柱与基础采用刚接连接。
排架结构多用于厂房屋面有较大的工艺吊挂荷载。
设计时，可在屋架下按一定间距的网格预留工艺吊点。
工艺吊挂多，且工艺布局改造频繁的厂房选用排架结构优势明显。
由于不同厂房其生产工艺和使用要求存在一定的差异，排架结构有等高、不等高以及锯齿形等多种形式，如图1所示。
门式刚架结构具有构件种类少、制作安装简单、屋盖所占用空间高度小等优势，在跨度和屋面荷载较小的情况下比较适用。
门式刚架分为单跨、双跨、多跨、带挑檐的、带毗屋的以及带夹层的刚架等形式(见图2）。
刚架边柱与斜梁的连接宜采用刚接，多跨刚架中间柱与斜梁的连接可采用铰接。
多跨刚架宜采用双坡或单坡屋盖，也可采用由多个双坡屋盖组成的多跨刚架形式。
根据跨度、高度和荷载的不同，门式刚架的梁、柱可采用变截面或等截面实腹焊接H型钢或轧制H型钢，厂房跨度及吊车荷载很大时，下段柱可采用十字形柱、箱型柱或格构式柱。

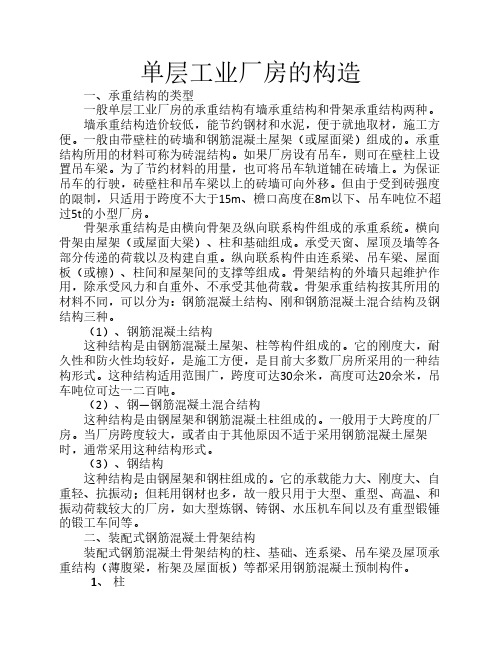

单层工业厂房的构造一、承重结构的类型一般单层工业厂房的承重结构有墙承重结构和骨架承重结构两种。
墙承重结构造价较低，能节约钢材和水泥，便于就地取材，施工方便。
一般由带壁柱的砖墙和钢筋混凝土屋架（或屋面梁）组成的。
承重结构所用的材料可称为砖混结构。
如果厂房设有吊车，则可在壁柱上设置吊车梁。
为了节约材料的用量，也可将吊车轨道铺在砖墙上。
为保证吊车的行驶，砖壁柱和吊车梁以上的砖墙可向外移。
但由于受到砖强度的限制，只适用于跨度不大于15m、檐口高度在8m以下、吊车吨位不超过5t的小型厂房。
骨架承重结构是由横向骨架及纵向联系构件组成的承重系统。
横向骨架由屋架（或屋面大梁）、柱和基础组成。
承受天窗、屋顶及墙等各部分传递的荷载以及构建自重。
纵向联系构件由连系梁、吊车梁、屋面板（或檩）、柱间和屋架间的支撑等组成。
骨架结构的外墙只起维护作用，除承受风力和自重外、不承受其他荷载。
骨架承重结构按其所用的材料不同，可以分为：钢筋混凝土结构、刚和钢筋混凝土混合结构及钢结构三种。
（1）、钢筋混凝土结构这种结构是由钢筋混凝土屋架、柱等构件组成的。
它的刚度大，耐久性和防火性均较好，是施工方便，是目前大多数厂房所采用的一种结构形式。
这种结构适用范围广，跨度可达30余米，高度可达20余米，吊车吨位可达一二百吨。
（2）、钢—钢筋混凝土混合结构这种结构是由钢屋架和钢筋混凝土柱组成的。
一般用于大跨度的厂房。
当厂房跨度较大，或者由于其他原因不适于采用钢筋混凝土屋架时，通常采用这种结构形式。
（3）、钢结构这种结构是由钢屋架和钢柱组成的。
它的承载能力大、刚度大、自重轻、抗振动；但耗用钢材也多，故一般只用于大型、重型、高温、和振动荷载较大的厂房，如大型炼钢、铸钢、水压机车间以及有重型锻锤的锻工车间等。
二、装配式钢筋混凝土骨架结构装配式钢筋混凝土骨架结构的柱、基础、连系梁、吊车梁及屋顶承重结构（薄腹梁，桁架及屋面板）等都采用钢筋混凝土预制构件。
1、柱在无吊车的厂房中，柱截面常采用矩形，其尺寸不小于300mm×300mm。
单层厂房钢屋盖结构单层厂房钢屋盖结构是一种常见的工业建筑结构形式，它具有结构简单、施工便捷、经济实用等优点。
下面，我将以2000字的篇幅介绍一下单层厂房钢屋盖结构的特点和应用。
首先，单层厂房钢屋盖结构的特点是结构简单。
单层厂房钢屋盖结构一般由主梁、次梁、屋面龙骨和屋面材料等构成。
主梁通常采用钢梁，次梁则可以使用角钢、工字钢等材料。
屋面龙骨一般由槽钢或冷弯薄壁钢构成。
屋面材料可以是铁皮、彩钢板等。
整个结构简单明了，便于施工和安装。
其次，单层厂房钢屋盖结构具有施工便捷的特点。
相比于传统的混凝土或砖砌结构，单层厂房钢屋盖结构不需要进行繁琐的浇筑施工，只需进行钢梁和钢柱的焊接、角钢和工字钢的螺栓连接，以及屋面龙骨和屋面材料的安装即可。
这大大缩短了施工周期，减少了人力资源的浪费。
再次，单层厂房钢屋盖结构具有经济实用的特点。
在建筑工程中，施工成本和使用效益是企业非常重要的考虑因素之一。
单层厂房钢屋盖结构具有材料省、工期短、安全可靠等特点，可以较好地降低建设成本，提高使用效益。
此外，钢材是一种高强度且可回收利用的材料，符合现代社会对可持续发展的要求。
单层厂房钢屋盖结构广泛应用于各种工业和商业建筑。
特别是一些大型的生产车间、仓库及展览中心等建筑，采用钢结构可以减少柱间距，提高空间利用率。
同时，钢结构具有较好的抗震性能，能够保证在地震等自然灾害中的安全性。
此外，钢结构还具有可拆装的特点，方便扩建和改建，能更好地满足企业的发展需求。
总之，单层厂房钢屋盖结构是一种结构简单、施工便捷、经济实用的工业建筑形式。
它以钢梁、钢柱、角钢、工字钢等钢材为主要构件，通过焊接、螺栓连接等方式进行结构组装，形成一个坚固和稳定的建筑体系。
单层厂房钢屋盖结构不仅具有良好的抗震性能和可回收利用性，而且还可以提高空间利用率，满足企业的发展需求。
在未来，随着工业建筑需求的增加，单层厂房钢屋盖结构必将得到更广泛的应用。
单层厂房钢屋盖结构作为现代工业建筑的一种主要形式，具有广泛的应用场景和丰富的设计优势。
单层工业厂房结构设计详解一、工业厂房结构设计的基本原则1.满足使用功能：根据工业厂房的用途和工艺流程的要求，设计合理的建筑间距、层高、柱网和通道分布，以便工作人员顺利完成生产任务。
2.提高使用寿命：选择质量优良、耐久性强的建筑材料，考虑建筑材料的防腐蚀性和抗风荷载能力，确保工业厂房具备长期使用的条件。
3.强化结构安全：根据规范要求和设计荷载，合理选取结构材料、断面尺寸、构造形式等，确保工业厂房在承受荷载时具备足够的强度和刚度，避免发生倒塌等安全事故。
4.提高施工效率：尽可能采用标准化构件，减少现场加工；预制构件的使用，可提高施工速度和质量。
5.提高经济效益：在满足使用功能和结构安全的前提下，通过合理计算和设计，尽可能减少材料使用量，降低建造成本。
二、单层工业厂房的结构形式1.钢结构厂房：采用钢材作为主要结构材料，具有轻质、高强度、可重复使用等特点，适用于大跨度、大空间要求的厂房。
2.砖混结构厂房：采用砖石、混凝土等材料作为主要结构材料，具有良好的保温、隔音、防火性能，适用于小跨度、小空间要求的厂房。
3.钢筋混凝土结构厂房：采用钢筋混凝土作为主要结构材料，结合了钢材和混凝土的优点，适用于中跨度、中空间要求的厂房。
三、单层工业厂房结构设计的要点1.基础设计：根据土壤特性和荷载特点，合理确定基础的类型和尺寸。
常见的基础类型包括浅基础（如承台、承板）和深基础（如桩基）。
2.柱网布置：根据使用要求和受力要求，在厂房内部确定柱网的位置和尺寸，使得柱网能够承受来自屋盖和墙体的荷载，并提供充足的工作空间。
3.屋面结构设计：根据屋面的形状和材料选择，设计屋面的结构形式（如桁架结构、刚架结构），保证其抗风、抗震和自重荷载的安全性。
4.墙体结构设计：根据墙体的高度和使用要求，选择适宜的墙体结构形式（如剪力墙、框架墙），保证其承载力、刚度和稳定性。
5.梁设计：根据荷载特点和柱网布置，设计适宜的梁结构形式（如梁柱节点连接方式、梁跨度），确保梁能够有效传递荷载到柱上。
单层厂房结构布置单层厂房的结构体系一、单层工业厂房的结构型式1.单层钢筋混凝土柱厂房：主要承重构件采用钢筋混凝土柱，钢筋混凝土屋架（薄腹梁）或钢屋架。
当有吊车时，一般采用钢筋混凝土吊车梁。
2.单层钢结构厂房：主要承重构件采用钢柱、钢屋架、钢吊车梁。
3.门式刚架轻工厂房：门式刚架是由柱和梁结合在一起，形状像门字的结构。
有钢筋混凝土门式刚架和钢门式刚架二种。
二、单层工业厂房的柱网布置单层厂房柱子的开间尺寸一般均为6.0m，当有特殊需要时也可为：9m，12m。
厂房的跨度（即柱子的进深间距）一般为：9m，12m，15m，18m，21m，24m，27m，30m……等，柱网的尺寸都是3.0m的模数。
厂房的山墙应布置抗风柱，其间距一般为6.0m，亦可根据山墙门洞位置，调整确定抗风柱的位置。
三、单层工业厂房围护墙单层工业厂房的围护墙，宜采用外贴式的轻质墙体（或砖砌体）即外墙体紧贴柱外皮设置，轻质墙体与柱宜采用柔性连接。
（一）当有抗震设防要求时，单层钢筋混凝土柱厂房的砌体隔墙和围护墙应符合下列要求：l.砌体隔墙与柱宜脱开或柔性连接，并应采取措施使墙体稳定，隔墙顶部应设现浇浇钢筋混凝土压顶梁。
2.厂房的砌体围护墙宜采用外贴式并与柱可靠拉结；不等高厂房的高跨封墙和纵横向厂房交接处的悬墙采用砌体时，不应直接砌在低跨屋盖上。
3.砌体围护墙在下列部位应设置现浇钢筋混凝土圈梁：（1）梯形屋架端部上弦和柱顶的标高处应各设一道，但屋架端部高度不大于900mm时可合并设置。
（2）8度和9度时，应按上密下稀的原则，每隔4m左右在窗顶增设一道圈梁，高厂房的高低跨封墙和纵墙跨交接处的悬墙，圈梁的竖向间距不应大于3m。
（3）山墙沿屋面应设钢筋混凝土卧梁，并应与屋架端部上弦标高处的圈梁连接。
4．圈梁的构造应符合下列规定：（1）圈梁宜闭合，圈梁截面宽度宜与墙厚相同，截面高度不应小于180mm；圈梁的纵筋，6～8度时不应少于4A12，9度时不应少于4A14。
