单层工业厂房的结构组成概述单层工业厂房是指只有一层楼的工业建筑物,其结构组成主要包括地基、地板、柱、梁、屋面和墙体等。
首先,地基是承载工业厂房整体结构的基础。
地基通常采用混凝土浇筑,以确保工业厂房的稳定和安全。
地基的设计和施工应根据地质条件和负荷要求进行,以确保工业厂房具有足够的承载能力。
其次,地板是工业厂房的承载面。
地板通常采用混凝土浇筑,以满足对重型设备和机械的承载要求。
地板的厚度和强度应根据工业厂房的使用要求和设备负荷进行设计,以确保地板的稳定和耐久性。
柱是工业厂房的主要承重结构。
柱通常采用钢结构,通过梁和柱之间的连接来传递负荷。
柱的设计应根据工业厂房的跨度和负荷要求进行,以确保柱的稳定和承载能力。
梁是连接柱和屋面结构的水平承重构件。
梁通常也采用钢结构,通过连接柱和墙体的螺栓来传递负荷。
梁的设计应根据工业厂房的跨度和负荷要求进行,以确保梁的稳定和承载能力。
屋面是工业厂房的覆盖物,起到保护建筑物内部设备和机械的作用。
屋面通常采用金属材料,如钢板或铝板,以确保其耐久性和防水性能。
屋面的设计应根据工业厂房的跨度、风载和雨水排放要求进行,以确保屋面的稳定和防水性能。
墙体是工业厂房的围护结构,起到隔热、隔音和保温的作用。
墙体通常采用混凝土或金属材料,以满足对环境保护和节能要求。
墙体的设计应根据工业厂房的外部环境和使用要求进行,以确保墙体的稳定和耐久性。
除了上述主要结构组成外,单层工业厂房还包括门窗、天窗、通风设施和消防设备等。
门窗通常采用金属或玻璃材料,以提供必要的出入口和采光条件。
天窗用于增加自然采光和通风效果。
通风设施和消防设备用于提供员工的舒适和安全。
总之,单层工业厂房的结构组成主要包括地基、地板、柱、梁、屋面和墙体等。
这些结构组成相互配合,共同承载和保护工业厂房的整体结构和设备。
在设计和施工过程中,应根据工业厂房的使用要求和负荷要求进行精确计算和合理布置,以确保工业厂房的稳定、安全和耐久。
在单层工业厂房的结构组成中,还有一些其他重要的组成部分和设施,包括屋面排水系统、电气系统和消防系统等。
(一)组成一般由屋面梁(或屋架)、屋面板、檩条、托架、天窗架、屋盖支撑系统等组成。
1.屋面根据材料的不同分为:由轻型板材组成的有檩体系和由大型屋面板(预制)组成的无檩体系。
2.有檩体系是在屋面梁(或屋架)上铺设檩条,檩条上放置轻型板材而成。
檩条的间距1.0~5.0m,视轻型板材的承载能力而定,支承檩条的屋架间距一般为6.0~12.Om,屋面坡度为1/20~1/50。
3.无檩体系是指在屋面梁或屋架上,直接放置预制大型钢筋混凝土预制板的屋盖。
大型屋面板的尺寸一般为1.5m×6.Om、3.O m×6.Om,屋架间距为6.Om,屋面坡度为1/10~1/12。
(二)屋盖支撑系统1.屋盖结构的支撑系统,通常由下列支撑组成:(1)屋架和天窗架的横向支撑;还可分为屋架和天窗架的上弦横向支撑以及屋架下弦(2)屋架的纵向支撑;还可分为屋架上弦纵向支撑和屋架下弦纵向水平支撑。
(3)屋架和天窗架的垂直支撑。
(4)屋架和天窗架的水平系杆;还可分为屋架和天窗架上弦水平系杆以及屋架下弦水平系杆。
所有支撑应与屋架、托架、天窗架和檩条(或大型屋面板)等组成完整的体系。
2.屋盖结构的支撑形式一般可按以下要求采用:(1)屋架和天窗架的上弦横向支撑,屋架下弦横向水平支撑和屋架上弦纵向支撑以及屋架下弦纵向水平支撑,一般采用十字交叉的形式。
(2)屋架和天窗架的垂直支撑,可参考图10-35(a)-(d)的形式选用;其中,图10—35(c)一般用于天窗架两侧的垂直支撑,图10-35(d)为兼作檩条的垂直支撑。
(3)屋架和天窗架的水平系杆,包括柔性系杆(拉杆)和刚性系杆(压杆),通常,柔性系杆采用单角钢,刚性系杆采用由两个角钢组成的十字形截面。
在有檩屋盖体系中,檩条可兼作横向支撑的承压杆(刚性杆)。
此时,充任支撑承压杆的檩条应计算其所承受的轴心力。
3.屋盖结构支撑是屋盖结构的一个组成部分,它的作用是将厂房某些局部水平荷载传递给主要承重结构,并保证屋盖结构构件在安装和使用过程中的整体刚度和稳定性。
单层工业厂房结构设计详解一、工业厂房结构设计的基本原则1.满足使用功能:根据工业厂房的用途和工艺流程的要求,设计合理的建筑间距、层高、柱网和通道分布,以便工作人员顺利完成生产任务。
2.提高使用寿命:选择质量优良、耐久性强的建筑材料,考虑建筑材料的防腐蚀性和抗风荷载能力,确保工业厂房具备长期使用的条件。
3.强化结构安全:根据规范要求和设计荷载,合理选取结构材料、断面尺寸、构造形式等,确保工业厂房在承受荷载时具备足够的强度和刚度,避免发生倒塌等安全事故。
4.提高施工效率:尽可能采用标准化构件,减少现场加工;预制构件的使用,可提高施工速度和质量。
5.提高经济效益:在满足使用功能和结构安全的前提下,通过合理计算和设计,尽可能减少材料使用量,降低建造成本。
二、单层工业厂房的结构形式1.钢结构厂房:采用钢材作为主要结构材料,具有轻质、高强度、可重复使用等特点,适用于大跨度、大空间要求的厂房。
2.砖混结构厂房:采用砖石、混凝土等材料作为主要结构材料,具有良好的保温、隔音、防火性能,适用于小跨度、小空间要求的厂房。
3.钢筋混凝土结构厂房:采用钢筋混凝土作为主要结构材料,结合了钢材和混凝土的优点,适用于中跨度、中空间要求的厂房。
三、单层工业厂房结构设计的要点1.基础设计:根据土壤特性和荷载特点,合理确定基础的类型和尺寸。
常见的基础类型包括浅基础(如承台、承板)和深基础(如桩基)。
2.柱网布置:根据使用要求和受力要求,在厂房内部确定柱网的位置和尺寸,使得柱网能够承受来自屋盖和墙体的荷载,并提供充足的工作空间。
3.屋面结构设计:根据屋面的形状和材料选择,设计屋面的结构形式(如桁架结构、刚架结构),保证其抗风、抗震和自重荷载的安全性。
4.墙体结构设计:根据墙体的高度和使用要求,选择适宜的墙体结构形式(如剪力墙、框架墙),保证其承载力、刚度和稳定性。
5.梁设计:根据荷载特点和柱网布置,设计适宜的梁结构形式(如梁柱节点连接方式、梁跨度),确保梁能够有效传递荷载到柱上。
单层工业厂房的结构组成概述引言在现代工业生产中,工业厂房是生产过程中必不可少的一个环节。
工业厂房的结构组成是工业生产的根底,它的平安性和可靠性对于生产效率的提高起着至关重要的作用。
本文将概述单层工业厂房的结构组成,介绍其主要组成局部和相关设计要点,以期为读者提供相关知识和参考指南。
结构组成要点1. 根底和地基单层工业厂房的结构组成首先包括根底和地基。
根底是承载建筑物重量,将建筑物的荷载传递到地基的重要局部。
地基那么是建立在土壤上的根底,用于分散建筑物荷载,保证建筑物的稳定。
在设计和建造单层工业厂房时,根底和地基的选择和设计至关重要。
需要根据当地的土壤特性、建筑物的重量、荷载情况和抗震要求等因素来确定适宜的根底类型和地基设计方案。
2. 结构框架单层工业厂房的结构框架是建筑物的骨架,负责承受建筑物的荷载并将其传递到地基上。
结构框架通常由柱子、梁和框架组成。
柱子是垂直支撑系统,承受上部荷载,并将其传递到地基。
梁作为水平支撑系统,连接柱子,承受上部荷载,并将其传递到柱子上。
框架是由柱子和梁组成的综合结构。
在单层工业厂房的结构框架设计中,需要考虑荷载情况、抗震要求、结构材料的选择等因素。
通常采用钢结构或混凝土结构作为框架的主要材料,以保证结构的平安性和可靠性。
3. 墙体和屋面墙体和屋面是单层工业厂房的重要组成局部,它们起到分隔空间、保温、隔音和防水等功能。
墙体通常由混凝土、砖块或轻钢结构构成,而屋面通常采用金属材料、水泥瓦或玻璃钢等材料制成。
在设计单层工业厂房的墙体和屋面时,需要考虑建筑物的使用要求、环境条件、隔热和隔音性能等因素。
同时还需要合理选择材料和适当的厚度,以满足功能和平安性要求。
4. 防火和平安系统单层工业厂房的结构组成还包括防火和平安系统。
防火系统主要包括火灾报警系统、消防水系统和防烟系统等。
平安系统主要包括安防监控系统、入侵报警系统和应急疏散系统等。
在设计和建造单层工业厂房的防火和平安系统时,需要根据建筑物的特点、使用要求和相关法规要求来确定适宜的系统配置和设备选择。

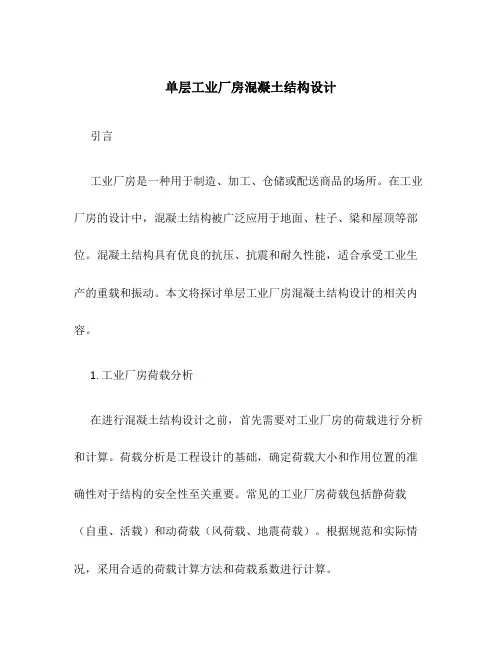

单层工业厂房混凝土结构设计引言工业厂房是一种用于制造、加工、仓储或配送商品的场所。
在工业厂房的设计中,混凝土结构被广泛应用于地面、柱子、梁和屋顶等部位。
混凝土结构具有优良的抗压、抗震和耐久性能,适合承受工业生产的重载和振动。
本文将探讨单层工业厂房混凝土结构设计的相关内容。
1. 工业厂房荷载分析在进行混凝土结构设计之前,首先需要对工业厂房的荷载进行分析和计算。
荷载分析是工程设计的基础,确定荷载大小和作用位置的准确性对于结构的安全性至关重要。
常见的工业厂房荷载包括静荷载(自重、活载)和动荷载(风荷载、地震荷载)。
根据规范和实际情况,采用合适的荷载计算方法和荷载系数进行计算。
2. 结构系统选择在确定荷载后,需要选择合适的结构系统。
对于单层工业厂房,常用的结构系统包括框架结构和梁-柱结构。
框架结构由柱子和梁组成,具有良好的刚性和稳定性,适用于大跨度和大空间的工业厂房。
梁-柱结构由梁和柱子组成,相对简单且经济,适用于小跨度和小空间的工业厂房。
3. 混凝土材料选择根据工业厂房的使用要求和设计要求,选择合适的混凝土材料。
混凝土材料的强度、抗震性能、耐久性和施工性能是评价混凝土质量的重要指标。
常见的混凝土材料包括普通混凝土、高性能混凝土和自密实混凝土等。
根据实际情况,确定混凝土的配合比和工作性要求,以满足工业厂房的使用寿命和安全性能。
4. 结构设计计算结构设计计算是根据工业厂房的荷载和结构系统进行的,目标是确定合适的构件尺寸和配筋方式,以满足结构的强度和稳定性要求。
根据结构的功能和使用要求,进行结构的布置和尺寸的确定。
通过静力学和抗震设计计算,确定混凝土构件的尺寸、配筋和布置要求,以满足工业厂房的使用寿命和安全性能。
5. 结构施工与监督在混凝土结构设计完成后,需要进行结构的施工和监督。
施工过程中,需要确保混凝土的均匀浇筑和充实,避免出现气孔、裂缝和空洞等缺陷。
同时,需要对结构的施工过程进行监督,确保施工质量符合设计要求。
单层工业厂房结构介绍单层工业厂房是指只有一层楼的用于工业生产的建筑物。
它通常具有简单的结构和设计,以适应工业生产的需要。
单层工业厂房在现代工业社会中扮演着重要的角色,为各种工业生产提供了理想的场所。
单层工业厂房的结构通常由混凝土框架构成。
混凝土是一种非常坚固和耐用的材料,能够承受大量的重量和压力。
混凝土框架提供了良好的支撑和稳定性,使厂房能够抵抗自然灾害,如地震和风暴。
为了增加单层工业厂房的稳定性,通常会在其墙壁和屋顶上加装金属支撑结构。
这些金属支撑可以增加厂房的承重能力,并增强其抗震和抗风能力。
此外,金属支撑还可以提供更大的空间,使工业设备能够布置得更加灵活和高效。
单层工业厂房的屋顶通常采用金属瓦片或金属板材作为覆盖材料。
这些材料具有优异的耐候性和防水性能,能够有效地防止雨水渗入厂房内部。
此外,金属瓦片和金属板材还具有较低的维护成本和较长的使用寿命,使其成为理想的屋顶材料选择。
单层工业厂房的地面通常铺设混凝土地面。
混凝土地面具有良好的承载能力和耐磨损性,能够承受重型机械设备的使用和运输。
此外,混凝土地面还具有防尘、易清洁等优点,有利于维持厂房的卫生和整洁。
在单层工业厂房的设计中,还要考虑到通风和采光的问题。
良好的通风和采光系统可以改善厂房的室内环境,提高员工的工作舒适度和生产效率。
通常会在厂房的墙壁和屋顶上设置通风窗和天窗,以促进空气流通和自然采光。
此外,单层工业厂房还需要为电力供应和设备安装提供相应的设施。
厂房通常会安装电缆和水管以提供电力和水源,以满足生产设备的需要。
此外,为了满足特殊行业的要求,如高温工艺、危险品生产等,工业厂房还可能需要安装特殊设备和系统。
总之,单层工业厂房是一种适用于工业生产的建筑结构。
它具有坚固、稳定、耐用的特点,能够为各种工业生产提供理想的场所。
通过合理的设计和布局,单层工业厂房可以提高生产效率,改善员工工作环境,为工业发展做出贡献。
此外,单层工业厂房的设计还需要考虑到灵活的布局和可扩展性。
单层工业厂房结构-1引言工业厂房是指用于生产、制造或加工物品的建筑物。
单层工业厂房结构是一种常见的工业厂房结构形式。
本文将详细介绍单层工业厂房结构的设计原理、构造方式以及优势。
设计原理单层工业厂房结构的设计原理主要包括以下几个方面:1.承重原理:单层工业厂房结构需要承受从上部传递下来的荷载,包括自重、人员作业荷载、设备荷载等。
因此,结构设计需要合理考虑承重原理,确保结构的稳固和安全性。
2.刚度原理:工业厂房的结构需要具备足够的刚度,以保证在荷载作用下不会发生过大的变形。
刚度的设计原则包括选择适当的材料和构造形式,以及合理设计结构的截面和连接方式。
3.抗震原理:工业厂房作为一种建筑物,需要具备一定的抗震性能。
单层工业厂房结构应考虑地震荷载对结构的影响,采取相应的抗震措施,如设置适当的支撑结构、增加构造物的整体稳定性等。
构造方式单层工业厂房结构的构造方式可以分为以下几种:1.钢架结构:钢架结构是一种常用的单层工业厂房结构形式。
其主要由钢柱、钢梁和钢柱与钢梁之间的连接构件组成。
钢架结构具有重量轻、强度高、施工速度快等优点,适用于大跨度、大空间要求的工业厂房。
2.钢筋混凝土框架结构:钢筋混凝土框架结构也是单层工业厂房结构中常见的一种形式。
其由混凝土柱、混凝土梁和混凝土柱与混凝土梁之间的连接构件组成。
钢筋混凝土框架结构具有刚度高、抗震性好等特点,适用于对结构刚度和抗震性能要求较高的工业厂房。
3.钢结构混凝土组合结构:钢结构混凝土组合结构是钢结构和钢筋混凝土结构相结合的一种形式。
通常在单层工业厂房的某些部位采用钢结构,以提高结构的承载能力和刚度,而其他部位采用钢筋混凝土结构,以满足结构的抗震性能要求。
优势相比于其他结构形式,单层工业厂房结构具有以下优势:1.空间利用率高:单层工业厂房结构通常没有楼板,可以最大限度地利用空间,方便进行物品的堆放和运输。
2.施工周期短:由于单层工业厂房结构的构造相对简单,施工周期较短,可以快速建造投入使用。
单层工业厂房的构造概述单层工业厂房是指只有一个楼层的工业生产厂房,主要用于生产加工、储存物品及设备、办公等功能。
该类型厂房在工业领域中非常常见,其构造设计和建筑材料的选择直接影响到工业生产的效率和安全。
单层工业厂房的构造主要包括结构体系、建筑材料、墙体构造、屋面构造、地面处理等方面。
首先,结构体系是单层工业厂房的基础。
结构体系主要由柱、梁、桁架和地基等组成。
柱和梁通常采用钢结构,这是因为钢材具有优异的强度和刚度,能够承受较大的荷载。
而桁架则常用于大跨度的厂房,它能够提供足够的支撑和稳定性。
地基则用于承载整个建筑物的重量,通常采用混凝土浇筑成的承台或承梁,以增加地基的强度和稳定性。
其次,建筑材料的选择也是单层工业厂房构造的重要一环。
在厂房的建筑材料方面,常用的有钢材、混凝土、砖石等。
钢材主要用于结构支撑,其优势在于强度高、耐久性好、施工周期短。
混凝土则用于地面和墙体的建造,它具有坚固、耐用、防水等特点。
砖石主要用于厂房的装饰和隔墙,能够增加建筑物的美观性和隔音性。
第三,墙体构造也是单层工业厂房构造中的重要组成部分。
墙体构造包括外墙和内墙两部分。
外墙通常采用钢板、混凝土装饰板等材料,其主要作用是遮风挡雨、保温隔热。
内墙则主要用于划分不同功能区域、增加隔音效果等。
墙体的材料和结构设计需要根据实际使用需求和环境要求来确定,以保证厂房的功能和安全性。
第四,屋面构造是单层工业厂房构造中的重要组成部分。
屋面构造通常采用屋面板、彩钢瓦等材料。
屋面板通常由钢板和保温材料组成,能够提供良好的保温隔热效果。
而彩钢瓦则具有防水、耐久等特点,可以有效地防止雨水渗漏和阳光直射。
最后,地面处理也是单层工业厂房构造中的重要一环。
地面处理包括地面的硬化、防尘、防滑等。
常用的地面处理材料有水泥、地坪漆、环氧地坪等。
这些材料能够增加地面的耐磨性和防滑性,提高工业生产的效率和安全性。
综上所述,对于单层工业厂房的构造概述,包括结构体系、建筑材料、墙体构造、屋面构造和地面处理等方面。
