西门子S7-200SMARTPLC的学习资料【精品PPT】1、S7-200smart PLC的硬件说明及各器件功能说明：PLC的基本结构其实一般来讲，不管是什么PLC，按照我的理解来讲，它无非就是包括这几部分：1、CPU模块,也就是我们经常所说的中央处理器，它其实就相当于PLC的大脑，它的功能就是不断的采集输入信号，执行用户程序，用来处理PLC的内部数据和控制PLC的一个动作，也就是我们所说的不停地刷新系统的输出。
2、I/O数字量模块，它其实相当于系统的一个眼、耳、手，这样形象的比喻会更容易让大家明白了解它的功能；其实数字量输入模块说白了就是采集我们外围给PLC的一个信号，这个信号要么开，要么断，只有这两种信号的给定，而输出模块呢其实就相当于一个开关，这个开关，要么常开，要么常闭，其实就相当于我们继电器控制当中继电器的一个常开触点，当线圈得电的时候这个常开点就会闭合，用来控制外围设备的一个通和断，大家把它想象成一个开关就可以。
3、模拟量输入输出模块，它的输入模块呢常见的就是用来接收电位器及各种变送器提供的连续变化的模拟量电流电压信号，它的输出模块呢通常用来控制一些调节阀，变频器等一些智能设备，通过模拟量来实现对调节阀及变频器的控制。
在这里和大家说一下，这里的知识大家先不必去深的研究，对它有一个大体的了解，知道有这个功能，知道用来做什么的就可以了，后续我们在学习模拟量的时候再去细细的研究分析它。
4、最后一部分无疑就是电源了，其实不管是什么PLC，比较常使用的供电电源就有两种，一种是交流220V，一种是直流24V，这点大家必须在买回PLC接线的时候要注意一下，如果错把直流24V接为交流220V了，那么会把PLC损坏烧掉，这点大家千万要注意，其实接不同的类型的电源是根据PLC的一个输出类型而决定的，对于西门子PLC来讲，ST类型的PLC支持DC24V的电源，（SR/CR型）的PLC 支持AC220V的供电。
西门子S7-200PLC——要点知识介绍
1.1. 位存储区：M 用作中间控制继电器；
2.2. 特殊存储区： SM 提供状态和控制功能
3.a) SM0.0：该位始终为1
4.b) SM0.1：首次扫描为1，调用初始化程序
5.c) SM0.4：时钟脉冲，30秒为1，30秒为0，T=1min
6.d) SM0.5：时钟脉冲，0.5秒为1，0.5秒为0，T=1秒
7.e) SM0.6：扫描时钟脉冲，本次扫描为1，下次扫描为0
3.1. S7-200提供三种常用定时器：
100ms=0.1s
分辨率*设定值=设定时间
1.a) TON ：接通延时定时器
1.a) TONR ：有记忆的接通延时定时器（掉电保护接通延时定时器）
4.1. 计数器
注：使用不同类型的计数器时，计数器编号不能重复使用1.a) CTU : 增计数器
1.
1.
2.5.1. 置位和复位指令
3.5.1、置位（S）：将从指定地址开始的N个点置1；
4.5.2、复位（R）：将从指定地址开始的N个点复 0；
1.
2.6.1. 变量存储区 V
3.V 用来存储程序执行过程中逻辑操作的中间结果，可以按位、字节、字、双字来存取。
CPU226 V0.0-V10239.15
1.
1.
2.7.1. 传送指令MOV_B/W/DW
3.a) MOV_B 字节传送
4.b) MOV_W 字传送
5.c) MOV_DW 双字传送
6.d) BLKMOV_B/W/DW 块传送，成批传送
7.8.1. 比较指令
1.
1.
1.
1.
11.1. 上升沿P、下降沿N。
西门子S7-200SMARTPLC入门基础知识精华一、S7-200 SMART的数据主要分为：1、与实际输入/输出信号相关的输入/输出映象区：I：数字量输入（DI）。
Q：数字量输出（DO）。
AI：模拟量输入。
AQ：模拟量输出。
2、内部数据存储区V：变量存储区，可以按位、字节、字或双字来存取V 区数据。
M：位存储区，可以按位、字节、字或双字来存取M区数据。
T：定时器存储区，用于时间累计。
C：计数器存储区，用于累计其输入端脉冲电平由低到高的次数。
HC：高速计数器，独立于CPU 的扫描周期对高速事件进行计数，高速计数器的当前值是只读值，仅可作为双字（32 位）来寻址。
AC：累加器，可以像存储器一样使用的读/写器件，可以按位、字节、字或双字访问累加器中的数据。
SM：特殊存储器，提供了在CPU 和用户程序之间传递信息的一种方法。
可以使用这些位来选择和控制 CPU 的某些特殊功能，可以按位、字节、字或双字访问 SM 位。
L：局部存储区，用于向子例程传递形式参数。
S：顺序控制继电器，用于将机器或步骤组织到等效的程序段中，实现控制程序的逻辑分段。
可以按位、字节、字或双字访问 S 存储器存储器范围及特性。
表1.存储器范围数据寻址S7-200 SMART CPU收集操作指令、现场状况等信息，把这些信息按照用户程序指定的规律进行运算、处理，然后输出控制、显示等信号。
所有这些信息都表示为不同格式的数据，作为数据来处理。
各种指令对数据格式都有一定要求，指令与数据之间的格式要一致才能正常工作。
例如，为一个整数数据使用实数（浮点数）运算指令，显然会得到不正确的结果。
数据有不同的长度（以二进制表示它们时，占据的位数不同），也就决定了数值的大小范围。
模拟量信号在进行模/数（A/D）和数/模（D/A）转换时，一定会存在误差；代表模拟量信号的数据，只能以一定的精度表示模拟量信号。
二、二进制、十六进制和十进制所有的数据在PLC中都是以二进制形式表示的。

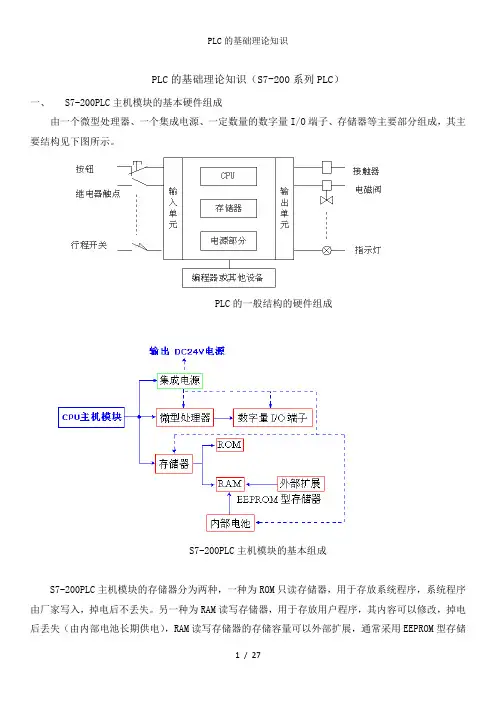

PLC的基础理论知识（S7-200系列PLC）一、S7-200PLC主机模块的基本硬件组成由一个微型处理器、一个集成电源、一定数量的数字量I/O端子、存储器等主要部分组成，其主要结构见下图所示。
PLC的一般结构的硬件组成S7-200PLC主机模块的基本组成S7-200PLC主机模块的存储器分为两种，一种为ROM只读存储器，用于存放系统程序，系统程序由厂家写入，掉电后不丢失。
另一种为RAM读写存储器，用于存放用户程序，其内容可以修改，掉电后丢失（由内部电池长期供电），RAM读写存储器的存储容量可以外部扩展，通常采用EEPROM型存储器。
二、S7-200PLC主机模块的常用型号1、CPU221 6DI/4DO2、CPU222 8DI/6DO 注意：DI为数字输入端子数，DO为数字输出端子数3、CPU224 14DI/10DO4、CPU226 24DI/16DO三、S7-200四、五、六、七、八、九、S7-200PLC主机模块的面板布置及各部分的功能CPU224 端子连接图CPU 226 DC/DC/DC 端子连接图四、S7--200如何执行控制逻辑S7--200周而复始地执行程序中的控制逻辑和读写数据。
1、S7--200将您的程序和物理输入输出点联系起来。
给出了一个简图，说明一个继电器图如何及S7--200联系起来。
在本例中，电机启动开关的状态和其它输入点的状态结合在一起。
它们计算的结果，最终决定了控制执行机构启动电机的输出点状态。
- CPU读输入状态。
- CPU中存储的程序利用输入执行控制逻辑。
当程序运行时，CPU刷新有关数据。
-CPU将数据写到输出。
2、S7--200在扫描循环中完成它的任务S7--200周而复始地执行一系列任务。
任务循环执行一次称为一个扫描周期。
如图4-2所示，在一个扫描周期中，S7--200将执行部分或全部下列操作：- 读输入：S7--200将物理输入点上的状态复制到输入过程映象寄存器中。
