二次压降及负荷测试仪安全操作及保养规程1. 前言本文档旨在指导用户正确操作和保养二次压降及负荷测试仪。
请在使用前仔细阅读本文档,并按照操作规程进行操作,以确保安全使用和延长仪器的使用寿命。
2. 安全操作指南2.1 准备工作在使用二次压降及负荷测试仪之前,务必确保已经了解仪器的基本构造和工作原理。
在操作仪器之前,请确保以下准备工作已经完成:•仔细阅读用户手册,并按照要求配置好仪器的电源和信号接口。
•确保仪器所处环境干燥、通风良好,并且没有火源或其他危险物品。
•检查仪器是否正常启动并检测各项功能是否正常。
•准备好所需的测试电路和负载设备,并确保其符合测试要求。
2.2 操作步骤以下是二次压降及负荷测试仪的安全操作步骤:1.打开电源开关,确保仪器处于正常工作状态。
2.仔细调整测试电路参数,包括电压和电流的范围和精度等。
注意不要超过仪器的额定工作范围。
3.确保测试电路的连接正确并牢固,不得出现短路或接触不良的情况。
4.设置所需的测试参数,包括测试电压或电流的数值和持续时间等。
5.开始测试,观察仪器的读数并记录数据。
6.在测试完成后,及时关闭电源开关,停止仪器的工作。
2.3 注意事项在操作二次压降及负荷测试仪时,请注意以下事项以确保安全:•严禁在潮湿或有易燃气体的环境中使用仪器。
•不要强行拆解仪器或更改其内部结构,以免造成损坏或电击等危险。
•在使用过程中,如发现任何异常情况,如冒烟、发热、异味等,请立即停止使用并与售后服务联系。
•定期检查仪器的电源线、信号线和连接器,如发现损坏或松动现象,请立即更换或修复。
•在仪器运输或长时间不使用时,应将其存放在干燥、通风良好的环境中,并避免受到挤压或撞击。
3. 保养规程正确的保养可以延长二次压降及负荷测试仪的使用寿命和保证其性能稳定。
以下是一些常见的保养规程:•定期清洁外壳和显示屏,使用干净的布或纸巾轻轻擦拭。
•避免灰尘和湿气进入仪器内部,尤其是接口和按键等部分。
•定期校准仪器,确保其测量精度和稳定性。

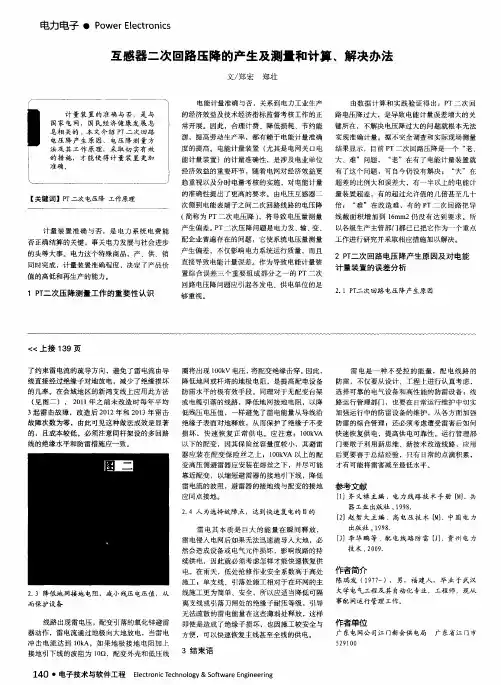

互感器二次回路压降的产生及测量和计算、解决办法作者:郑宏郑壮来源:《电子技术与软件工程》2013年第20期摘要计量装置的准确与否,是与国家电网、国民经济健康发展息息相关的,本文介绍PT 二次回路电压降产生原因、电压降测量方法及其工作原理,采取切实有效的措施,才能使得计量装置更加准确。
【关键词】PT二次电压降工作原理计量装置准确与否,是电力系统电费能否正确结算的关键,事关电力发展与社会进步的头等大事。
电力这个特殊商品,产、供、销同时完成,计量装置准确程度,决定了产品价值的高低和再生产的能力。
1 PT二次压降测量工作的重要性认识电能计量准确与否,关系到电力工业生产的经济效益及技术经济指标监督考核工作的正常开展。
因此,合理计费、降低损耗、节约能源,提高劳动生产率,都有赖于电能计量准确度的提高。
电能计量装置(尤其是电网关口电能计量装置)的计量准确性,是涉及电业单位经济效益的重要环节,随着电网对经济效益更趋重视以及分时电量考核的实施,对电能计量的准确性提出了更高的要求。
由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降),将导致电压量测量产生偏差。
PT二次压降问题是电力发、输、变、配企业普遍存在的问题,它使系统电压量测量产生偏差,不仅影响电力系统运行质量,而且直接导致电能计量误差。
作为导致电能计量装置综合误差三个重要组成部分之一的PT二次回路电压降问题应引起各发电、供电单位的足够重视。
由数据计算和实践验证得出:PT二次回路电压降过大,是导致电能计量误差增大的关键所在,不解决电压降过大的问题就根本无法实现准确计量。
据不完全调查和实际现场测量结果显示,目前PT二次回路压降是一个“老、大、难”问题,“老”在有了电能计量装置就有了这个问题,可自今仍没有解决;“大”在超差的比例大和误差大,有一半以上的电能计量装置超差,有的超过允许值的几倍甚至几十倍;“难”在改造难,有的PT二次回路把导线截面积增加到16mm2仍没有达到要求。
一起 PT二次单相电压下降原因及处理方法分析摘要:运行中的PT二次回路单相电压下降后,将会造成交采装置采样偏差、电压调节系统失调、保护误动或拒动等问题。
为缩短故障消除时间,结合某厂二次单相电压下降波形的实际案例及在实验室进行故障模型复现模拟试验等,进一步分析了这种现象的典型特征,提出了针对性的处理措施,供同类型缺陷查找原因时参考。
关键词:单相电压下降;故障模型;实验室模拟;处理措施0 引言电压互感器是电力系统中一、二次电气回路间必要的连接设备,其可靠程度对电力系统的稳定、安全运行起着至关重要的作用。
本文针对正常运行中PT二次回路单相电压下降的问题进行探讨,结合某厂实际案例,通过实验室进行故障模型复现试验等方法分析故障现象及对应的原因,并提出针对性的处理措施。
1 电力生产实际案例某厂一期工程两台机组均以发电机—变压器组单元接线接入330kV母线,采用双母线接线方式,母联断路器合位。
2020年5月3日17点30分,某厂运行中的330kV I母PT二次绕组C相电压间断性的下降,检查厂内涉及该PT回路的测控装置显示电压下降幅度基本一致,经过一段时间后恢复正常。
I母PT二次绕组C相电压间断性的下降(I母PT共三组线圈,一组测量级,二组保护级),母联断路器合位,II母C相电压正常,可判断PT一次回路正常;图1:PMU装置记录电压下降波形检查故障录播器未启动,无波形记录,PMU装置有启动报文,拷取波形如图1,波形电压幅值减小,未畸变,仍为工频,可初步判断PT二次线圈内部未发生匝间短路等故障,电压下降原因应为PT二次回路上故障,可能存在的原因是某点端子接触不良。
2 实验室进行故障模型复现及试验为了实测PT二次回路线缆绝缘降低及回路中接触电阻变大后的电压、电流变化情况,在实验室对故障模型复现及试验如下:2.1 仪器仪表标准电阻器ZX79JD(1台),发电机智能变送装置BPT9301G(2台),实验室直流电阻器ZX25a(3台),继电保护测试仪CMC256-6(1台)。
pt二次回路导线压降好,咱们聊聊“pt二次回路导线压降”这件事。
听着名字有点高大上对吧?其实就是电力系统中,咱们从电源到负载之间,导线上的电压损失问题。
简单来说,就是你家电力线那玩意儿,电压传输过程中会有点儿“掉头”——这个过程我们叫做“压降”。
你肯定见过家里电器一开始还挺猛,过一会儿就慢吞吞的,电压下降了,就像你刚买的新车,油门踩下去,车却不怎么给力了。
其实这就是因为电路中有“压降”,电流经过导线时,导线本身的电阻会让一部分电能转化成热量,导致电压减少。
这些热量可不是空穴来风的,它可是白白浪费的能量。
咱们继续往下说,像这种情况如果不好好控制,久而久之对设备就不好了。
电器越用越弱,设备性能会下降,甚至影响到设备的使用寿命。
你想想看,如果一直给电器喂着不够的电,那它怎么可能跑得快、表现好呢?不信你试试把车的油箱永远装不到满,看看车会不会慢。
那怎么办呢?最直接的办法就是用粗点的线,咱们知道,粗线比细线的电阻要小。
没错,跟人一样,胖子跑得比瘦子慢,导线越粗,电流通过的阻力就越小,电压掉得也就少了。
话说回来,你得知道,不是每次都能一味地选择最粗的导线,有时候成本也是需要考虑的。
你想,家里装修你可不会随便给电线铺上几米那么粗的大电缆吧?对吧?所以我们得权衡一下,设计时得看看导线的压降程度,合理选择导线的粗细。
这里面有很多技术性的东西,像负载、导线长度、环境温度等等,都会影响压降的程度。
就是说,咱们不能单纯看导线的粗细,得根据具体情况来做调整。
再者说到这个二次回路,可能有些朋友会觉得我在说的太抽象了。
简单点儿说,二次回路就是从变压器、电源到负载之间的那部分线路,是一个相对低压的区域。
在这个回路中,电流需要流过一定的距离,传输过程中会有压降。
这种压降如果不加以控制的话,设备可能会因为得不到足够的电压而无法正常工作。
你家里的电视、空调都需要足够的电力才能保证它们的运行效率。
如果电压下降了,空调可能就不会制冷,电视也可能变得花屏。
互感器二次压降及二次负荷现场测试方法摘要:互感器是电力系统中不可或缺的重要组成部分,它负责将高压电流转换为低压电流,提供给测量仪表或保护装置使用。
在互感器的使用过程中,了解并掌握互感器二次压降及二次负荷的现场测试方法是非常关键。
关键词:互感器二次压降;二次负荷;测试方法引言互感器的二次压降和二次负荷是评估互感器性能和运行状况的重要指标。
准确测试互感器的二次压降和二次负荷可以帮助判断互感器是否在正常范围内工作,并及时采取必要的维修或更换措施,保障电力系统稳定运行。
1互感器二次压降和二次负荷1.1互感器的作用和原理互感器是一种重要的电力设备,主要用于改变交流电的电压或电流等级。
其作用是通过电磁感应原理,在输入侧的一组线圈中接入交流电源,从而产生一个交变磁场。
在输出侧的另一组线圈中,该交变磁场将再次感应出相应的交流电压或电流信号。
互感器能够实现从输入端到输出端的电压或电流的变换。
1.2二次压降和二次负荷的定义互感器的二次压降是指互感器输出端的电压与输入端电压之间的差值。
由于互感器存在内部电阻和导线阻抗等损耗,所以在互感器输出端的电压会有一定程度的降低。
这个降低的电压差就是二次压降。
互感器的二次负荷是指连接在互感器输出端电路中的负载电气设备消耗的电能。
二次负荷可以分为静态负荷和动态负荷两种类型。
静态负荷指的是稳定状态下的电气设备功率消耗,而动态负荷则是指电气设备在启动、停止或变化工作状态时的功率消耗。
2互感器二次压降现场测试方法2.1测试工具和设备需求(1)多用途数字电表:用于测量互感器二次侧电压和电流。
建议选择高精度、高稳定性的数字电表,以确保测量结果的准确性。
(2)信号发生器:用于提供标准的电压或电流信号,以验证互感器的响应特性。
选择一个具有广泛频率范围和稳定输出的信号发生器,以适应不同类型和规格的互感器。
(3)负载箱:由可变电阻组成,用于模拟实际负载条件。
通过调整电阻值,可以提供不同的负载电流,以评估互感器在不同负载下的性能。
二次压降及负荷测试仪二次压降及负荷测试仪检定方法1. CT负荷检定接线图检定时可以使用互感器整检台,选择阻抗测量回路即可,只需要TO TX短接后穿过钳表。
KD接电压输入。
(使用PT侧黄色和黑色两根线)2. PT负荷检定接线图检定时可以使用互感器整检台,选择导纳测量回路即可。
只需要KD短接后穿过钳表。
AX接电压输入(使用PT侧黄色和黑色两根线)。
二次压降及负荷测试仪3.PT二次压降检定接线图二次压降及负荷测试仪检定时可以使用互感器整检台,选择电压互感器测量回路即可。
注意:请选择“不带自校”,自校是消除放线车带来误差的选项,如果选择了带自校,可能数据会不正确。
九、常见问题处理1.开机后没有显示处理办法:电池没有电?请先外接充电器,如果仍然不能工作,请立刻停止使用,联系厂家,请勿自行打开仪器,否则可能不能享受包修服务。
2.测试过程中,出现数据不稳定请检查接线是否正确,接线是否接触良好,同时周围是否有特别大的干扰。
3.负荷测试过程中出现负荷为负的情况:处理办法:请将钳表反向即可。
4.电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业安全规程》(电力线路部分)有关内容;5.电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。
二次压降及负荷测试仪6.使用前应先用绝缘电阻表(或万用表)检查专用测量导线各芯之间的绝缘是否良好,线是否良好接通,各接线头与导线接触是否牢固完好;7.测试完压降后,如需要测试二次负荷,必须要拆线后换上测试负荷的专用线才能测试负荷。
8.仪器不要被雨淋湿,不要受重压。
十、仪器的维修及保证期1. 本仪器应放在环境温度+5℃--40℃,相对湿度小于85%的室内,周围空气不得有腐蚀性气体。
2. 本仪器检定周期为一年。
3. 本仪器在正常使用情况下,保证期自出厂日起为12个月,在12个月内如确因仪器制造质量问题而非使用不当所造成的故障,由华天电力负责修理或更换。

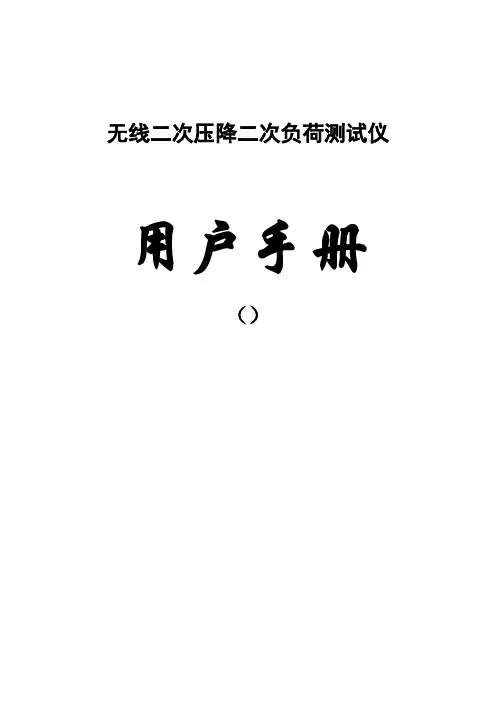

无线二次压降二次负荷测试仪用户手册()目录1概述 (1)2功能介绍 (1)3性能指标 (2)利用条件 (2)二次压降测试技术指标 (2)二次负荷测试技术指标 (2)4面板 (3)5开机 (5)开机 (5)状态栏 (5)输入方式 (5)6操作 (7)综合测试 (7)主菜单 (7)测试参数设置 (8)二次压降有线测量 (9)二次压降无线同步测量 (12)二次压降无线独立测量 (18)二次压降电缆同步测量 (20)6.8 PT二次负荷测量 (22)CT二次负荷测量 (24)数据存储与治理 (26)系统设置 (30)7复位 (31)8升级 (31)9常见问题及解决方法 (32)10产品保证 (33)11产品配置 (33)一、概述二次压降及负荷测试仪是我公司依照连年生产无线二次压降体会最新改良的产品,它采纳ISM公用频段无线通信技术,把采样同步信号和数据通信信号集成在一个ISM无线通信模块当中,完全解决了利用GPS做为同步采样信号时受天气、高楼等复杂环境而难以定位的缺点。
用光电隔离的一般通信线缆替代了光纤通信,解决了光缆易折断、本钱高等缺点。
无线二次压降测量采纳主机和辅机两部份组成,由主机发射同步信号自动完成二次压降的测量,不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引发的电网事故,既保证了电能计量的准确性,又不阻碍电网的平平稳固运行,解决了应用传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。
当现场无法利用无线电信号时,可在主从机之间拉设临时电缆进行二次压降测试,由于拉设电缆采纳了光电隔离技术,而且传输的是同步信号和通信信号,主从机之间无强电联系,因此采纳此方式和无线方式测量二次压降一样具有很高的平安性;利用电缆同步测量具有更高的准确度。
二、功能介绍1.高分辨率高亮度TFT真彩色液晶显示清楚敞亮;2.采纳了与WINDOWS相似的图形化操作界面,全汉字显示,提供友好人机交互界面;3.智能帮忙系统,随时向用户提供操作方式;4.内置标准汉字库,采纳了和电话相同的汉字输入方式,并带联想输入,使现场汉字输入时和利用PC机输入一样简单;5.采用ISM无线通信进行同步采样和数据传输;6.采纳无线作为主辅机通信方式,幸免了载波通信方式对二次测量回路的污染,阻碍电能计量准确性。
浅析电压互感器二次压降仿真测试随着社会生产力的不断发展,对电力计量精度的要求也越来越高,计量装置的准确与否,是与国家电网、国民经济是否能够可持续发展息息相关的。
本文以三相三线和三相四线两种不同方式下的二次回路压降误差及其分量进行仿真测试,为供电企业进行互感器二次回路压降测试提供参考。
标签:电压互感器;二次压降;测试1.引言电压互感器(简称PT/VT)是在输送电能高压一次线路中,将二次电路与一次电路相分离,为测量仪表和继电保护装置供电的特殊变压器,主要用途是测量线路的电压、功率和电能。
其容量与传统变压器的容量相比比较小,通常只有几伏安至几十伏安,最大的容量也不高于1000V A,电压互感器二次负荷是决定PT 精度的重要原因。
随着社会生产力的不断发展,对电力计量精度的要求也越来越高,计量装置的准确与否,是与国家电网、国民经济是否能够可持续发展息息相关的。
PT二次侧至电能表端子之间有一定的压差,就造成了电压量测量会发生误差,这个误差是目前电力输配部门经常会出现的问题,不但降低了电力系统运行质量,还会因电力计量误差给电力系统造成损失。
因此,笔者将以三相三线和三相四线两种不同方式下的二次回路压降误差及其分量进行仿真测试,为供电企业进行互感器二次回路压降测试提供参考,希望能够引起各发电、供电企业的足够重视,从而有效提升电网调控工作效率和工作质量。
2.仿真试验准备本次试验主要适用于新装及运行中高供高计的电力发、供电企业电能计量设备PT二次回路压降的测试工作。
引用标准主要有《电能计量装置技术管理规程》、《互感器校验仪检定规程》、《测量误差及数据处理》以及《国家电网电力安全工作规程》。
使用仪器、仪表及准确度等级详见表1。
测试人员之间相互联络用的通信器材不能干扰测试设备正常运行和有效工作。
3.试验条件3.1压降测试仪仪器等级要大于2级,主要误差包括测试引线自身的附加误差,测试仪的分辨率要高于:比差:0.01%,角差0.01′。
块进行精确对时,保证测试结果的精确性,再结合大功率无线数传电台进行远程无线通讯,从而完成比差和角差的精密测量。
它可以完全取代原有的普通二次压降/负荷测试仪的所有功能,并且采用无线测试的方式,可完成三相三线、三相四线不同方式互感器的二次压降的测试,大大提高了安全性和可靠性,减少了PT二次短路的几率,而且精度也能达到有线测试的水平。
功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量,不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线,这样可避免由于线路过长引起的不必要的短路故障,而这正是电压互感器最应避免的;而且有时这条电压测试线需要穿越公路,如无人看守来往车辆会将线轧坏,无线二次压降测试仪有效的避免了这样的情况。
自动计算三相的比差、角差、综合误差。
2、采用高精度GPS授时模块进行同步测试,授时精度可达0.5uS,能有效保证角差的测量精度。
3、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据,并在以后的测试中自动修正。
4、特别设计了软件修正功能,不需硬件调整就能实现精度修正,在各级电力试验研究部门均可现场检定。
5、当处于卫星信号屏蔽区域时,可采用专用的同步电缆测试方式,这种方式精度同样有保证,而且安全可靠,与其他厂家的光纤方式相比,光纤同步线非常脆弱,极易损坏,而我公司配备的专用电缆坚固耐用、韧性好,增加了可靠性。
6、具备谐波测试功能,可随时监测被测用户的谐波污染情况。
7、具备波形显示和矢量分析功能,能有效的检测被测计量装置的接线情况,防止错接线带来的计量误差。
8、内置大容量充电电池组,在室外无220V交流电情况下可由仪器内电池组供电,内置快速自动充电器,可对电池组快速充电。
9、电池剩余电量百分数指示功能,绝非简单的亏电报警。
10、大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。

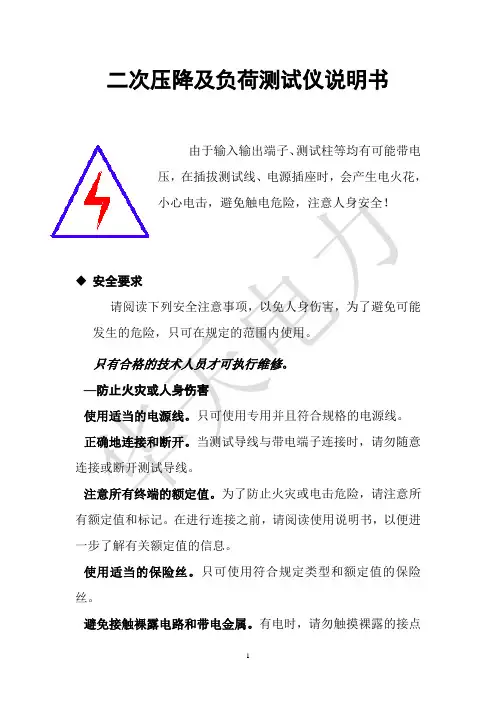

二次压降及负荷测试仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语九、常见问题处理 (25)第一章二次压降及负荷测试仪简介电能计量装置存在的误差为电能计量综合误差,是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成,可以用以下式子表示:ε=εw+εTA+εTV+εr式中εw—电能表误差%εTA—电流互感器合成误差%εTV—电压互感器合成误差%εr—电压互感器二次导线压降引起的计量误差% 在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m 左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。
电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。
电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。
《电能计量装置技术管理规程》DL/T448-2000的规定,电压互感器二次回路压降,对于I类计量装置,应不大于额定二次电压的0.2%(注:三相三线电路压降的允许值为0.2 V;三相四线电路压降允许值为0.2/V);其它计量装置,应不大于额定二次电压的0.5%(注:三相三线电路压降的允许值为0.5 V;三相四线电路压降允许值为0.5/V)。
PT二次压降测试方法与应用研究摘要:随着电力市场的改革,电能计量直接关系到企业的经济利益,做好PT二次回路压降的管理与改造工作,对保证电能计费的公正合理意义较大。
本文针对某220kV变电站电能计量不平衡的情况,进行相关多项试验,结合原理分析和试验数据结果比对,提出了一种新的试验方法和技术改进措施,确保了电能计量的准确可靠。
1.概述正确的电能计量对核算发、供电电能,综合平衡及考核电力系统经济技术指标,节约能源,合理收取电费等都有重要意义。
在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。
电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。
当电能表、互感器的计量误差符合国家有关规程规定时,由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降),将导致电压量测量产生偏差]1[。
电力系统电能计量综合误差由电压互感器(PT)误差、电流互感器误差、电能表误差以及电压互感器二次回路压降引起的误差等四部分组成。
其中,电压互感器二次回路压降所引起的误差往往是最大的,是电能计量综合误差的主要来源。
由于压降过大,将造成少计电量以及发供电量不平衡,因此《电能计量装置技术管理规程》DL/T448-2000的规定,电压互感器二次回路压降,对于I、Ⅱ类计量装置,应不大于额定二次电压的0.2%,其他计量装置,应不大于额定二次电压的0.5%,以保障关口计量的准确性。
2.原理在发电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降△U,导致电压互感器二次端电压与电能表端电压不相等,其大小和相角都不同]2[。
在图1所示三相三线电路中,ab相及cb相二次回路压降分别为abU∆和cbU∆,电能表端电压/abU(或/cbU)相对于PT二次端电压abU(或cbU)存在着比差和角差。
载波技术检测PT二次压降、二次负荷在1000kV特高压变电站中的运用北京东1000kV变电站成为华北地区第一座特高压变电站,成为连接内蒙和北京的主要干线,在设备的选型上、技术上都是最先进的。
在运行维护上也成为重点作业设备。
由于特高压变电站担负着大电量的输送任务,停电时间不固定,因此带电检测成了运行维护中的必要手段。
电能计量装置的综合误差包括电度表的误差、互感器的角比差、电压互感器二次导线的压降误差所组成,在以往的检定中电度表的季度、年度检定都是比较及时,但由于互感器的角比差往往在基建中就进行检定并且检定周期较长,因此出现计量误差的几率较小。
电压互感器二次压降要在投运后实负荷检定,检定中的风险较大,造成电压互感器的二次压降往往在运行检定中被忽略,在DL-448-2016和相应的互感器检定规程中严格要求电压互感器二次回路压降必须满足检定规程的要求,并要及时可靠的按周期进行现场检定。
二次压降超差同样具有多样性,比如电压二次电缆面小、二次回路接触电阻大、二次带负载超出额定负载,所以进行二次压降检定时可以进行PT二次负荷的检定,同样是以原有的PT二次电缆做为载体。
在DL-448-2016中规定“当PT二次回路及负荷变动时,应进行现场检验,当互感器二次负荷超过额定时应查明原因,并处理。
”运行中的PT都有额定负荷范围,超过额定负载就会产生附加误差。
在特高压变电站中廊锡双回、主变三侧成为重要的关口计量点,也是跨网结算中重要考核依据,特别是特高压电度表与电压互感器距离较远,二次导线较长,运行过程中极易造成导线阻抗大,使PT端子箱的电压幅值和角度与电度表处的的幅值和角度不符,造成计量上的差错。
DL-448-2016 8.2条目规定现场检定中“运行中的电压互感器,其二次回路电压降引起的误差应定期检测,35kV电压互感器二次压降引起的误差,宜每两年检测一次”因此带电检测电流互感器的二次负荷、电压互感器的二次压降及二次负荷是保证计量数据精准的必要措施。
Q/×××
电压互感器二次压降现场测试作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
工作负责人:
作业日期:年月日时至年月日时
安徽省电力公司
1适用范围
本作业指导书适用于XX供电公司变电站压变及客户计量压变二次压降现场测试工作。
2引用文件
JJG1027-1991 测量误差及数据处理技术规范
DL/T448-2000 电能计量装置技术管理规程
JJG314-1994 测量用电压互感器检定规程
《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)(试行)
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
SXP-6 压变二次压降现场测试仪说明书
《华东电网主网关口电能计量装置管理办法》(修订本)-1994
3测试前工作安排
3.1工作前准备
3.2人员要求
3.3仪器仪表
3.4 工器具及材料
3.5危险点及预控措施
6人员分工
3.
4.1开工
4.2测试项目和操作标准
4.3竣工
5 测试总结
6 作业指导书执行情况评估。
目录注意 (1)一、简介 (2)二、量程与精度 (3)三、技术参数 (4)四、仪表结构 (5)五、测量接线 (5)5.1、电压测试线的接法 (5)5.2、Y型接线PT负荷测试 (6)5.3、△型接线PT负荷测试 (6)六、使用方法 (7)6.1、开关机和电池电量 (7)6.2、压降测试界面操作 (8)6.3、PT负荷测试界面操作 (10)6.4、CT负荷测试界面操作 (12)6.5、三相伏安表测试界面操作 (12)6.6、三相不平衡测试界面操作 (14)6.7、设置界面操作 (14)七、其他说明及注意事项 (16)7.1、电流钳的使用 (16)7.2仪器使用注意事项 (16)八、装箱清单 (16)注意感谢您购买了本公司的VICTOR4700无线PT二次压降负荷测试仪,为了更好地使用本产品,请一定:——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
◆任何情况下,使用本测试仪应特别注意安全。
◆注意本仪表面板以及背板的标贴文字和符号。
◆使用前应确认仪表及附件完好,仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
◆使用前应确认电压测试线和电流钳接线正确。
◆使用前应选择好接线类型,当测试导线与带电端子连接时,请勿随意切换接线类型。
◆使用时应确认每把电流钳与对应的电流测试线接口完好连接。
◆使用时应确认每根电压线与对应的电压测试线接口完好连接。
◆测量过程中,严禁接触裸露导体及正在测量的回路。
确认导线的连接插头已紧密地插入仪表接口内。
◆每个电流钳与所属手持终端及接口是一一对应的,不能互换。
◆仪表具有15分钟无操作自动关机的功能,并且仪器会提示自动关机。
◆长期不使用仪表,应每隔1~2月对仪表充电一次,以免损坏电池。
◆注意本仪器所规定的测量范围及使用环境。
◆使用、拆卸、维修本测试仪,必须由有授权资格的人员操作。
◆由于本测试仪原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。
GDPT-2000C PT二次压降及负荷测试仪一、产品简介发电厂与变电站的高压电能计量装置,以及大量用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。
为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。
我公司的二次压降及负荷测试仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。
它解决了二次压降及二次负荷工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。
二、特点1、二次压降及负荷测试仪同时具有电压互感器二次回路压降测试、互感器二次负荷功能于一身,方便现场开展计量装置现场检定工作。
2、内部具有大功率的锂电池作为仪器工作电源,纯净的电源带来更稳定、更精确的测量数据,同时方便开展现场检定工作。
3、采用640×480彩色液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷。
4、采用精准的软件算法,测量数据的准确性进一步提高。
5、具有智能判断外接线状况,提示接线错误、变比、极性错误等。
6、自动对测试数据进行化整,并判断是否超差。
7、直接出具现场检定结论,合格或不合格。
8、大规模存贮器可存储现场测试数据多达300条。
9、采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全。
三、主要性能技术指标1 、整机通用技术指标①整机准确度:2级基本误差:∆X=± K(X×2%+Y×2%±DX)∆Y=± K(X×2%+Y×2%±DY)式中:ΔX——同相分量基本误差允许值;ΔY——正交分量基本误差允许值;K——仪器常数,K=1;X——同相测量盘示值的绝对值;Y——正交测量盘示值的绝对值;DX,DY——测量盘最小分度值或量化值;②工作电压、工作电流、百分表准确度:1.5级③工作电压范围:5V~120V⑤ΔV测量范围:0.01V~200V(压降)0.1mV~200V(PT或阻抗)⑥钳表电流测量范围:10 mA~6A⑦频率测差范围:40 Hz~60 Hz 分辨率:0.1 Hz2、二次压降测试①测量范围:f:0.000%~200.0%δ:0.00′~999.9′②工作电压范围:45V~120V3、二次负荷测试①阻抗测量范围:0.0000Ω~100.0Ω0.00VA~1000VA(5A)②导纳测量范围:0.000mS~100.0mS0.00VA~1000VA(100V)③工作电压范围:45V~120V四、操作指南面板简介,如下图:五、主界面介绍主界面的显示如下图:1、二次压降:点击此图标将进入电压互感器二次回路压降测量功能,其中包括三相三线、三相四线以及单相压降测试功能。
2、压降自校:点击此图标将进入三相三线、三相四线压降自校测试功能。
3、CT二次负荷:点击此图标将进入在线运行电流互感器二次负荷的测试功能,包括阻抗测试。
3、PT二次负荷:点击此图标将进入在线运行电压互感器二次负荷的测试功能,包括导纳测试。
4、数据浏览:点击此图标将进入浏览仪器内部存储器中的各测试记录,可以进行数据的浏览以及删除、通讯等操作。
5、系统设置:点击此图标将可以设置系统时间和液晶对比度。
注1:时实显示系统时间,任何界面中均会时实显示。
六、二次压降测量操作介绍1、二次压降功能选择界面根据试验线路的情况,选择单相测试、三相三线测试、三相四线测试。
2、三相三线测试、三相四线测试用户可以通过键盘操作或直接使用触摸屏进行操作。
压降测试按下图接线(PT侧测试)①测试人员及线路编号,可以进行拼音或数字输入。
②等级:指的是计量装置的类别,Ⅰ类、Ⅱ类选择0.2级,Ⅲ类以下选择0.5级。
③自校状态选择项:通过选择该项目可以扣除仪器以及测试线路自身带来的系统误差,可以根据使用的情况选择使用单放线车压降自校数据扣除,双放线车压降自校数据扣除功能,或者不扣除自校压降数据。
现场运行时,常有大电流,高电压的存在,加之由于现在PT侧和仪表侧的距离很远,所以要用放线车,放线车本身也会带来一定的误差,所以要进行自校。
自校按下图接线(PT 侧测试)④互感器侧/仪表侧选择项:指的是二次压降及负荷测试仪在计量装置的PT 侧还是在电能表侧进行测试。
⑤COSφ:可根据接于互感器二次侧的三相电能表显示的线路功率因数输入。
⑥比差: 二次压降比差值,单位(%);角差:二次压降角差值,单位(′);Δu(%):二次电压降,单位(V )PT 侧电压:互感器侧电压, 单位(V )Wh 侧电压:仪表侧电压,单位(V )r :此值代表由二次压降带来的电能计量装置误差,单位(%)⑦合格/不合格:此为该线路二次压降检定结果。
Ⅰ类、Ⅱ类计量装置:r≤0.2% 同时εΔV≤0.2%为合格。
Ⅲ类以下计量装置: r≤0.5% 同时εΔV≤0.5%为合格。
其余为不合格。
(注:εΔV=PT V V×100%)⑧存储:存储测量数据至仪器内存储器,断电后可保存。
3、单相测试4、零位自校①三相三线自校:选择该项将重新测量单台放线车及仪器的压降误差。
②三相四线自校:选择该项将重新测量两台放线车及仪器的压降误差。
③存储:将显示的压降自校数据保存在仪器中,断电后可保存。
注:在三相四线、三相三线压降检定中,若选择自校功能,系统将扣除这一部分的零位误差。
七、电流互感器二次负荷测试操作介绍1、互感器二次实际负荷直接影响到计量用互感器的误差是否合格。
一般情况下,互感器设计要求二次负荷应在额定负荷(1/4~1)之间,并且cosφ=(0.8~1)之间是合格的负荷范围之内,否则互感器运行可能出现误差超差的现象。
因此有必要检测互感器的二次负荷是否满足要求。
2、接线图整检装置检测该仪器的方法由于二次压降测试及负荷仪是一台内部带隔离PT的互感器校验仪,在中试所可以采用互感器校验仪整检台来进行校验,但接线方法稍有不同。
1、二次压降检定1)二次压降压降检定接线图2)开始测试A、开机,按任意键进入主菜单选择压降测试。
2、CT二次负荷阻抗检定1)CT二次负荷阻抗检定接线图具体测试和CT二次负荷测试完全一样。
3、PT二次负荷导纳检定1)PT二次负荷导纳检定接线图2)开始检定具体测试和PT二次负荷测试完全一样。
4、请参照接线图使用钳型电流表测量电流互感器的引出线中的电流,使用仪器的Δυ两芯线夹测量电流互感器的端电压,测量显示出电流互感器的二次负荷。
5、详细操作步骤指南第一步:请携带仪器及附件到户外电流互感器下的接线箱(柜)旁。
第二步:请将5芯钳表航插插测试线接到仪器PT侧航插插座上,请将4芯测试线航插接在∆V插座上。
第三步:将钳表夹在电流互感器的K1(S1)的出线上,将∆u测试线夹在电流互感器的两个出线端子上K1、K2(S1、S2)。
第四步:打开仪器电源,选择第五步:稍后仪器自动测量出该CT的负荷,请记录数据及存储数据。
第六步:若有其它CT测试请重复以上操作。
4、数据处理测量得出的负荷数即为CT实际带的负载大小,cosф为CT实际带的负载的功率因数。
请与CT铭牌上的额定负载与功率因数比较,参照DL/448-2000标准的规定出具合格与否的结论。
5、各参量详细解注①R:电阻(Ω),X:电抗(Ω),Z:阻抗(Ω)。
②电流:实际工作电流。
③Δu:差值电压。
③cosφ:额定功能因数,取值范围-1.0~1.0,同时仪器显示实际功率因数。
④φ:相位角,取值范围-179°~179°。
⑤测试人员,资产号,同二次压降测试相同。
八、电压互感器二次负荷测试操作介绍1、互感器二次实际负荷直接影响到计量用互感器的误差是否合格。
一般情况下,互感器设计要求二次负荷应在额定负荷(1/4~1)之间,并且cosφ=(0.8~1)之间是合格的负荷范围之内,否则互感器运行可能出现误差超差的现象。
因此有必要检测互感器的二次负荷是否满足要求。
使用PT侧的A、(O)端,接在三相电压互感器相应A、(O)端,采用钳型电流表测量AO相中的电流,仪器显示出电压互感器二次负荷。
2、接线图3、测试步骤第一步:请携带仪器及附件到户外电压互感器下的接线箱(柜)旁。
第二步:请将5芯航插测试线接到仪器PT侧航插插座上,将钳表航插头插在钳表插座上。
第三步:将PT测试线(黄、绿、红、黑)对应接到PT接线排的A、N)上,若为三相三线计量装置则黑线不接,但务必悬空,不要接触其它任何物品或地面。
第四步:请用钳表夹在A相出线上。
请注意钳表极性,P 为钳表极性端。
第五步:请打开仪器电源,选择PT负载,再选择A0相(三相四线)或AB相(三相三线),再根据PT铭牌选择额定工作电压以及其它参数。
第六步:稍后仪器自动测量该相PT的负荷,请记录数据及存储数据。
测试AO相完毕。
4、数据处理测量得出的负荷数即为PT实际带的负载大小,cosф为PT实际带的负载的功率因数。
请与PT铭牌上的额定负载与功率因数比较,参照DL/448-2000标准的规定出具合格与否的结论。
4、各参量详细解注:①G:电导(mS),B:电纳(mS),Y:导纳(mS)。
②电压:实际工作电压。
③cosφ:额定功能因数,取值范围-1.0~1.0,同时仪器显示实际功率因数。
④φ:相位角,取值范围-179°~179°。
⑤测试人员,资产号,同二次压降测试相同。
⑥等级:指负荷箱的准确度等级。
⑦额定电压:指电压互感器的额定工作电压。
⑧额定负荷:指电压互感器二次额定负荷。
九、数据浏览功能仪器可以共存储300条压降测试数据以及负荷测试数据,用户可以浏览这些测试数据,并同时可以与计算机联机,将数据上传,达到由用户系统来调度使用这些数据。
数据浏览界面如下。
编号56:指该记录存储在仪器内的物理地址,用户可以直接输入存储编号查找对应存储的测试数据。
①上一纪录:浏览当前存储编号上一条的测试记录。
②下一纪录:浏览当前存储编号下一条的测试记录。
③删除:删除当前的测试记录。
注1:用户若要退出该浏览界面请按“退出”键。
注2:如果浏览的数据是不存在,仪器则显示“空或已删除!” 。
十、系统设置在此功能中,用户可以自行设置系统的时间,液晶的对比度。
界面显示如下:十一、使用注意事项1、使用该仪器时出现任何不正常现象请关闭电源并重新启动仪器使用。
2、电池电量显示不足时或者仪器开机无任何显示时,请及时充电。
3、尽量使用本机内电池供电进行测试工作。
4、使用本仪器进行在线测试压降及负荷时请不要对仪器的任何接线柱进行接地连接。
5、请不要自行对本仪器进行任何的开箱维修操作,否则将失去保修资格,出现仪器不正常工作现象请联系公司维修部门。
6、电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业安全规程》(电力线路部分)有关内容;7、电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。
