电压互感器二次回路压降超差原因和改进措施分析 栾洪利

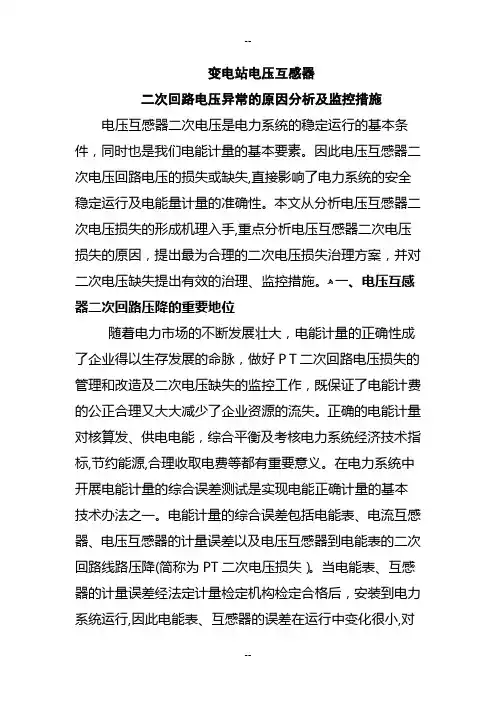

变电站电压互感器二次回路电压异常的原因分析及监控措施电压互感器二次电压是电力系统的稳定运行的基本条件，同时也是我们电能计量的基本要素。

因此电压互感器二次电压回路电压的损失或缺失,直接影响了电力系统的安全稳定运行及电能量计量的准确性。

本文从分析电压互感器二次电压损失的形成机理入手,重点分析电压互感器二次电压损失的原因，提出最为合理的二次电压损失治理方案，并对二次电压缺失提出有效的治理、监控措施。

ﻫ一、电压互感器二次回路压降的重要地位随着电力市场的不断发展壮大，电能计量的正确性成了企业得以生存发展的命脉，做好PＴ二次回路电压损失的管理和改造及二次电压缺失的监控工作，既保证了电能计费的公正合理又大大减少了企业资源的流失。

正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标,节约能源,合理收取电费等都有重要意义。

在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术办法之一。

电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降(简称为PT二次电压损失）。

当电能表、互感器的计量误差经法定计量检定机构检定合格后，安装到电力系统运行,因此电能表、互感器的误差在运行中变化很小,对电能计量的影响是可知的，PT二次电压损失对电能计量的影响是变化的，其大小是导致电压量测量产生偏差。

ＰＴ二次电压损失问题是电力发、输、变、配企业普遍存在的老问题,它直接导致电能计量误差,这种计量误差直接归算到电能计量综合误差之中。

电压互感器装置在变电设备现场,二次电压需要通过几十米至几百米的电缆及各种辅助接点接到控制室,供继电保护、自动装置、测量仪表的电压线圈及电能表电压回路使用。

这些负载的大小，决定了二次回路电流的大小。

由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降,使负载端电压低于PＴ端电压U伏,产生了幅值(变比)和相角误差。

其误差大小决定于二次回路直流电阻大小、负载大小(二次电流大小)、性质（负载功率因数)及其连接方式。

电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。

本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。

进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。

关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。

对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。

假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。

对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。

因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。

因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。

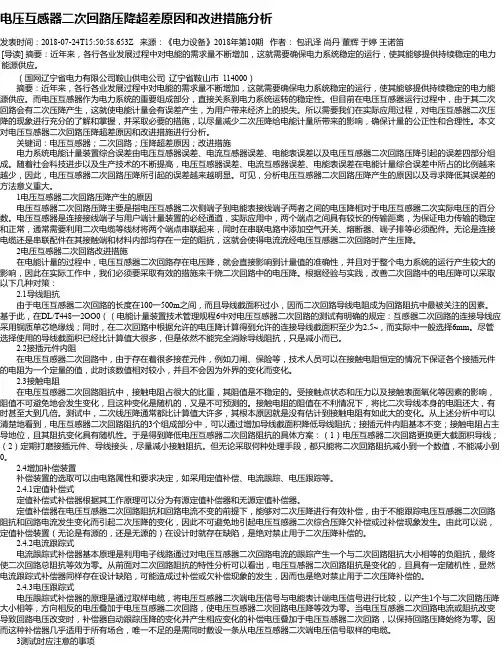

电压互感器二次回路压降超差原因和改进措施分析发表时间：2018-07-24T15:50:58.653Z 来源：《电力设备》2018年第10期作者：包讯泽尚丹董辉于婷王诺笛[导读] 摘要：近年来，各行各业发展过程中对电能的需求量不断增加，这就需要确保电力系统稳定的运行，使其能够提供持续稳定的电力能源供应。

（国网辽宁省电力有限公司鞍山供电公司辽宁省鞍山市 114000）摘要：近年来，各行各业发展过程中对电能的需求量不断增加，这就需要确保电力系统稳定的运行，使其能够提供持续稳定的电力能源供应。

而电压互感器作为电力系统的重要组成部分，直接关系到电力系统运转的稳定性。

但目前在电压互感器运行过程中，由于其二次回路会有二次压降产生，这就使电能计量会有误差产生，为用户带来经济上的损失。

所以需要我们在实际应用过程，对电压互感器二次压降的现象进行充分的了解和掌握，并采取必要的措施，以尽量减少二次压降给电能计量所带来的影响，确保计量的公正性和合理性。

本文对电压互感器二次回路压降超差原因和改进措施进行分析。

关键词：电压互感器；二次回路；压降超差原因；改进措施电力系统电能计量装置综合误差由电压互感器误差、电流互感器误差、电能表误差以及电压互感器二次回路压降引起的误差四部分组成。

随着社会科技进步以及生产技术的不断提高，电压互感器误差、电流互感器误差、电能表误差在电能计量综合误差中所占的比例越来越少，因此，电压互感器二次回路压降所引起的误差越来越明显。

可见，分析电压互感器二次回路压降产生的原因以及寻求降低其误差的方法意义重大。

1电压互感器二次回路压降产生的原因电压互感器二次回路压降主要是指电压互感器二次侧端子到电能表接线端子两者之间的电压降相对于电压互感器二次实际电压的百分数。

电压互感器是连接接线端子与用户端计量装置的必经通道，实际应用中，两个端点之间具有较长的传输距离，为保证电力传输的稳定和正常，通常需要利用二次电缆等线材将两个端点串联起来，同时在串联电路中添加空气开关、熔断器、端子排等必须配件。

电压互感器二次回路中存在的主要问题及处理方法摘要：电力系统运行过程中，一旦有异常情况发生时，继电保护能够在第一时间内将问题部位从系统中切除，保证无故障部分的正常运行。

对于继电保护装置来讲，其主要由互感器、二次回路、保护装置或是自动装置等组成。

电压互感器二次回路虽然设备不多，接线也不复杂，但却是最易发生问题的位置，一旦二次电压回路出现问题，则会造成严重的后果，因此需要针对电压互感器二次回路中的问题进行有效处理。

关键词：电压互感器；二次回路；主要问题；处理方法电压互感器是连接一次电压回路与二次电压回路的枢纽单元，其对应的二次电压回路异常时往往会导致继电保护装置误动作，扩大事故影响范围，因此，在电厂及变电站的调试过程中需要特别注意电压互感器精度、回路及极性的正确性。

一、二次回路故障概述根据关于电压互感器的规范可以了解到，在二次回路中一般只有一个接地点，因此，在这个位置上的各种电路任务都必须要保证极高的可靠性，只有通过严格的管控，才能保证二次回路运行效果。

反事故措施中规定对电压互感器二次回路应有且只有一个接地点上，所以要有效的提高其可靠性，就要对电压互感器二次回路进行严格的控制，如果要想有效的提高其可靠性，就要在实际的运行和回路验收时保证N（N600）线不接熔断器，在电压互感器二次接线的过程中是有一些比较典型的接线方式的，在使用的继电保护装置方面也存在着一定的共同特征，采用不将其接入的方式也可以展现出非常好的效果，在数字变电站当中，其二次回路使用的都是光缆，数字化变电站也存在着二次回路断线等故障问题，但是其存在的问题和本文所要讨论的问题不在一个范围之内，所以我们不讨论这一问题。

二、电压互感器的常规检查在对电压互感器常规检查过程中，主要是针对所接表计指示是否正常和保护装置是否误动进行检查，同时还要观察电压互感器二次侧和外壳接地情况，运行时噪声、温度、端子箱清洁和受潮情况、二次回路电缆、瓷瓶清洁和完整性、二次回路漏油等情况，及时发现缺陷。

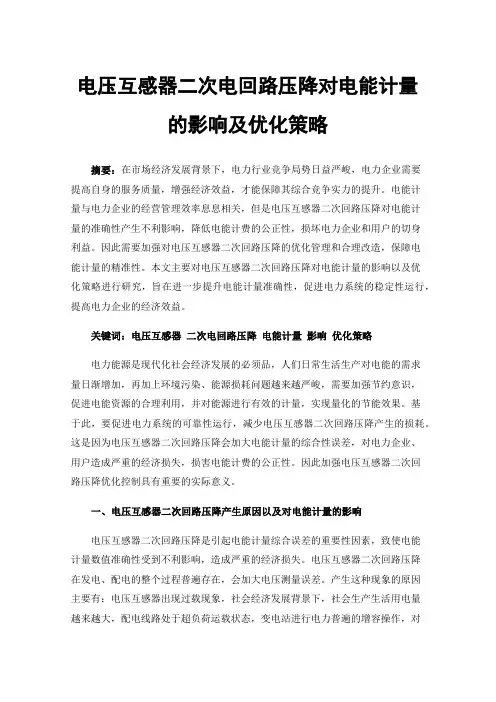

电压互感器二次电回路压降对电能计量的影响及优化策略摘要：在市场经济发展背景下，电力行业竞争局势日益严峻，电力企业需要提高自身的服务质量，增强经济效益，才能保障其综合竞争实力的提升。

电能计量与电力企业的经营管理效率息息相关，但是电压互感器二次回路压降对电能计量的准确性产生不利影响，降低电能计费的公正性，损坏电力企业和用户的切身利益。

因此需要加强对电压互感器二次回路压降的优化管理和合理改造，保障电能计量的精准性。

本文主要对电压互感器二次回路压降对电能计量的影响以及优化策略进行研究，旨在进一步提升电能计量准确性，促进电力系统的稳定性运行，提高电力企业的经济效益。

关键词：电压互感器二次电回路压降电能计量影响优化策略电力能源是现代化社会经济发展的必须品，人们日常生活生产对电能的需求量日渐增加，再加上环境污染、能源损耗问题越来越严峻，需要加强节约意识，促进电能资源的合理利用，并对能源进行有效的计量，实现量化的节能效果。

基于此，要促进电力系统的可靠性运行，减少电压互感器二次回路压降产生的损耗。

这是因为电压互感器二次回路压降会加大电能计量的综合性误差，对电力企业、用户造成严重的经济损失，损害电能计费的公正性。

因此加强电压互感器二次回路压降优化控制具有重要的实际意义。

一、电压互感器二次回路压降产生原因以及对电能计量的影响电压互感器二次回路压降是引起电能计量综合误差的重要性因素，致使电能计量数值准确性受到不利影响，造成严重的经济损失。

电压互感器二次回路压降在发电、配电的整个过程普遍存在，会加大电压测量误差。

产生这种现象的原因主要有：电压互感器出现过载现象，社会经济发展背景下，社会生产生活用电量越来越大，配电线路处于超负荷运载状态，变电站进行电力普遍的增容操作，对电压互感器加大荷载压力，如果其实际荷载超过了额定容量，容易增加负载电流，引起计量回路二次压降问题出现；如果计量电压回路控制电缆过长及导线过细也会引起该种现象问题的出现，一般情况下电压回路导线规格为2.5平方毫米及以上的电缆，但是在实际工作中，如果电压互感器、电能表距离超过设计标准，需要加大电缆长度，采用非标电缆未达到要求的导线截面，引起二次回路压降问题；如果计量回路接触的电阻比较大，容易引起电压互感器二次回路压降超差现象，一般在变电站电压二次回路中安装空气开关、辅助接点、接线端子等装置，出现接触不良，增大回路接触电阻，这种情况下，致使电压互感器二次侧与计量表连接之间的接线端子需要多次转接，连接点增多，随着时间的推移，这些接线端子、串接元件等容易发生老化、氧化问题，导致接点部位的电阻升高，引起二次电压损失。

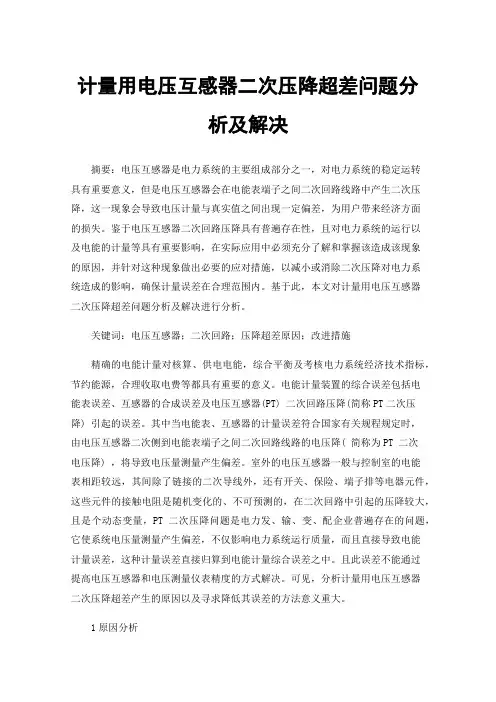

计量用电压互感器二次压降超差问题分析及解决摘要：电压互感器是电力系统的主要组成部分之一，对电力系统的稳定运转具有重要意义，但是电压互感器会在电能表端子之间二次回路线路中产生二次压降，这一现象会导致电压计量与真实值之间出现一定偏差，为用户带来经济方面的损失。

鉴于电压互感器二次回路压降具有普遍存在性，且对电力系统的运行以及电能的计量等具有重要影响，在实际应用中必须充分了解和掌握该造成该现象的原因，并针对这种现象做出必要的应对措施，以减小或消除二次压降对电力系统造成的影响，确保计量误差在合理范围内。

基于此，本文对计量用电压互感器二次压降超差问题分析及解决进行分析。

关键词：电压互感器；二次回路；压降超差原因；改进措施精确的电能计量对核算、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都具有重要的意义。

电能计量装置的综合误差包括电能表误差、互感器的合成误差及电压互感器(PT) 二次回路压降(简称PT二次压降) 引起的误差。

其中当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降( 简称为PT 二次电压降) ，将导致电压量测量产生偏差。

室外的电压互感器一般与控制室的电能表相距较远，其间除了链接的二次导线外，还有开关、保险、端子排等电器元件，这些元件的接触电阻是随机变化的、不可预测的，在二次回路中引起的压降较大，且是个动态变量，PT 二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。

且此误差不能通过提高电压互感器和电压测量仪表精度的方式解决。

可见，分析计量用电压互感器二次压降超差产生的原因以及寻求降低其误差的方法意义重大。

1原因分析1.1二次回路连接电缆。

变电站及大用户电能表一般都装在主控室电能表屏上,与户外母线电压互感器距离较远,近则几十米,远则上百米，甚至更长。

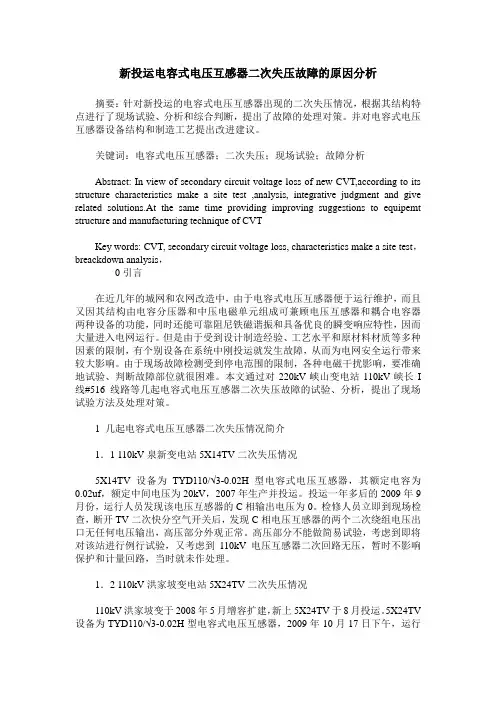

新投运电容式电压互感器二次失压故障的原因分析摘要：针对新投运的电容式电压互感器出现的二次失压情况，根据其结构特点进行了现场试验、分析和综合判断，提出了故障的处理对策。

并对电容式电压互感器设备结构和制造工艺提出改进建议。

关键词：电容式电压互感器；二次失压；现场试验；故障分析Abstract: In view of secondary circuit voltage loss of new CVT,according to its structure characteristics make a site test ,analysis, integrative judgment and give related solutions.At the same time providing improving suggestions to equipemt structure and manufacturing technique of CVTKey words: CVT, secondary circuit voltage loss, characteristics make a site test，breackdown analysis，0引言在近几年的城网和农网改造中，由于电容式电压互感器便于运行维护，而且又因其结构由电容分压器和中压电磁单元组成可兼顾电压互感器和耦合电容器两种设备的功能，同时还能可靠阻尼铁磁谐振和具备优良的瞬变响应特性，因而大量进入电网运行。

但是由于受到设计制造经验、工艺水平和原材料材质等多种因素的限制，有个别设备在系统中刚投运就发生故障，从而为电网安全运行带来较大影响。

由于现场故障检测受到停电范围的限制，各种电磁干扰影响，要准确地试验、判断故障部位就很困难。

本文通过对220kV峡山变电站110kV峡长I 线#516线路等几起电容式电压互感器二次失压故障的试验、分析，提出了现场试验方法及处理对策。

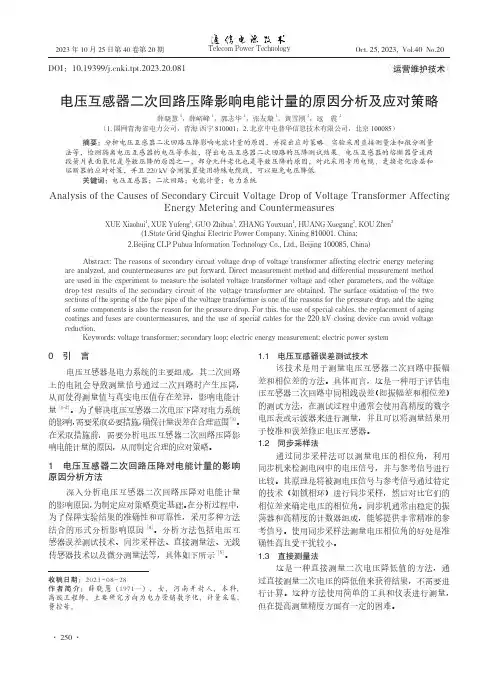

Telecom Power Technology运营维护技术 2023年10月25日第40卷第20期251 Telecom Power TechnologyOct. 25, 2023, Vol.40 No.20薛晓慧，等：电压互感器二次回路压降影响电能计量的原因分析及应对策略1.4　无线传感器技术无线传感器技术是一种电压测量方法，旨在改善测量精度和校准零位误差。

在无线传感器技术中，为了减小感应电势的影响，可以将无线传感器安装到输电线路，从而分段测量长线路的电压。

该技术利用传感器装置将电压信号转换为可靠的无线信号，并通过无线传输方式将信号传递给操作员进行测量和监测。

此方法对于长线路和大面积二次回路的测量尤为适用。

1.5　微分测量法微分测量法是一种用于测量电压或电流信号变化率的方法。

基于微积分中的导数概念，通过计算信号的斜率或变化速率来获得相关信息。

该方法更加简单，便于实现。

在实验设计中，还可以通过调整零位误差来进一步提高测量精度。

此外，在电力系统中使用电压互感器进行电压测量时，包括对220 kV 系统线路和保护电缆的电压测量。

其中，测量220 kV 系统线路电压时，为了得到最小化零位误差，可以通过适当调整电压互感器的工作参数，包括校准互感器的零位电阻，来达到更准确的测量结果。

而在保护电缆的电压测量中，为了抑制外部电磁场的干扰，通常采用外部测量方法，如使用屏蔽线缆或其他抗干扰措施，以提高测量的精确性。

通过上述方法的结合进行电压互感器二次回路电压的测量和计算，根据测量和计算结果，分析电压互感器二次回路压降对电能计量的影响原因，基于分析结果制定应对策略[6]。

2　实验部分2.1　实验准备实验以电压互感器为研究对象，在实验过程中，连接高速开关触点和熔接管，连接线长度较长，并且确保其电阻值相对较高。

电压互感器的二次回路如图1所示。

R 1R 2APAaBBbCCc图1　电压互感器二次回路图1中最左侧的A 、B 、C 为电压互感器的三相，P 表示主绕组，最右侧的R 1和R 2表示电阻。

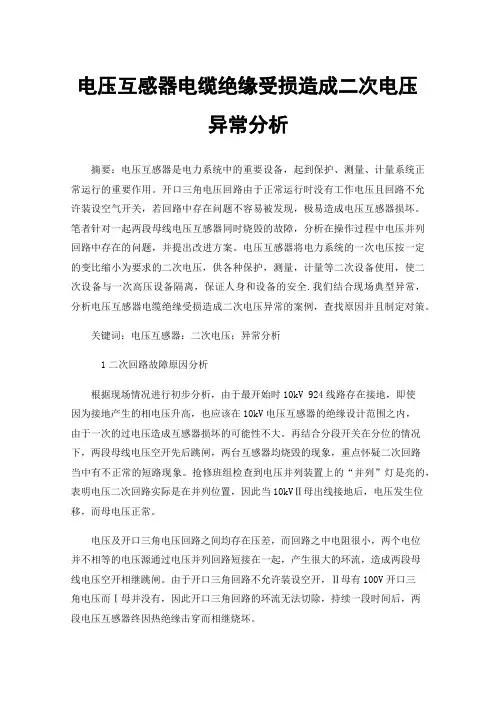

电压互感器电缆绝缘受损造成二次电压异常分析摘要：电压互感器是电力系统中的重要设备，起到保护、测量、计量系统正常运行的重要作用。

开口三角电压回路由于正常运行时没有工作电压且回路不允许装设空气开关，若回路中存在问题不容易被发现，极易造成电压互感器损坏。

笔者针对一起两段母线电压互感器同时烧毁的故障，分析在操作过程中电压并列回路中存在的问题，并提出改进方案。

电压互感器将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种保护，测量，计量等二次设备使用，使二次设备与一次高压设备隔离，保证人身和设备的安全.我们结合现场典型异常，分析电压互感器电缆绝缘受损造成二次电压异常的案例，查找原因并且制定对策。

关键词：电压互感器：二次电压；异常分析1二次回路故障原因分析根据现场情况进行初步分析，由于最开始时10kV 924线路存在接地，即使因为接地产生的相电压升高，也应该在10kV电压互感器的绝缘设计范围之内，由于一次的过电压造成互感器损坏的可能性不大。

再结合分段开关在分位的情况下，两段母线电压空开先后跳闸，两台互感器均烧毁的现象，重点怀疑二次回路当中有不正常的短路现象。

抢修班组检查到电压并列装置上的“并列”灯是亮的，表明电压二次回路实际是在并列位置，因此当10kVⅡ母出线接地后，电压发生位移，而母电压正常。

电压及开口三角电压回路之间均存在压差，而回路之中电阻很小，两个电位并不相等的电压源通过电压并列回路短接在一起，产生很大的环流，造成两段母线电压空开相继跳闸。

由于开口三角回路不允许装设空开，Ⅱ母有100V开口三角电压而Ⅰ母并没有，因此开口三角回路的环流无法切除，持续一段时间后，两段电压互感器终因热绝缘击穿而相继烧坏。

剩下的问题就是寻找为什么母联开关在分位、电压互感器二次还在并列位置了。

根据厂家图纸分析及说明书描述，该装置的QK打在远动位置时，L1-L2断开，L3－L4闭合；打在本地位置时，M1－M2闭合，M3－M4断开，打在自动位置时，U3－U4闭合，L1－L2闭合，M3－M4闭合，L3－L4及M1－M2断开。

电压互感器二次回路中压降问题的对策摘要：为了解决电力系统中电压互感器的二次回路压阵问题，提出一种从原理上能够彻底解决该问题的方法。

该方法通过将电压互感器的二次输出端电压进行就地数字化处理，并将电信号转换成光信号，采用光纤作为传输媒质将该信息传输至控制室，在控制室再将光信号转变为电信号，供二次电力设备使用。

试验结果表明：就地数字化装置在80％～120％额定电压下，比差小于0．01％，角差小于±2；通过与标准电压互感器的对比试验，验证了该方法的有效性，为解决电压互感器二次回路压降问题提供了一种方法。

关键词：电压互感器；二次回路压降；光纤传输实际运行中的电压互感器距离控制室的计量装置一般都有较远的距离，所以二次连接导线较长(对于一些500kV变电站，可达800m)，再加上回路中接有阻值较大的快速开关接点及保险管等，如果负荷电流较大，则由此引起的二次回路压降将比较大。

而由于电压互感器二次导线压降引起的计量误差在电能计量综合误差中往往占最大的份额。

在DL／T448-2000《电能计量装置技术管理规定》中，对电压互感器二次回路电压降的数值作了严格的规定，并且还规定运行中的电压互感器二次回路电压降应定期进行检验。

针对电压互感器二次回路压降问题，提出了多种解决方法，如对重要的电能表装设专用的电压互感器二次回路；加粗电压互感器二次导线截面；采用电压误差补偿器来补偿二次导线压降引起的比差和角差，等等。

这些方法在一定程度上可以缓解电压互感器二次压降所带来的计量误差问题，但这些方法均是一种在现有基础上的修正方法，不能从根本上解决问题。

随着电力系统数字化的发展和对电子式互感器研究的深入，电子式计量设备被广泛采用的发展趋势已经不可避免。

此外，随着光纤技术以及光通讯技术的发展，光纤通信具有优良的抗电磁干扰能力，可以采用光纤组成电压互感器计量绕组的二次回路。

在此基础上，本文提出一种基于电压互感器二次输出电压就地数字化，并采用光纤传输信号的方法，该方法不但从原理上能够消除电压互感器二次回路压降，而且还符合电力系统数字化发展的潮流。

电压互感器二次回路压降产生原因及对策摘要：电压互感器二次回路产生压降存在很多原因，但是在实际工作中，进一步提高电压互感器及其二次回路的运行稳定性对于电力系统的稳定运行是十分重要的。

本人结合多年工作经验，同时对于现有研究理论进行总结参考，对于电压互感器二次回路压降产生的原因进行了简要的分析，并提出相关解决措施，希望可以为研究人员提供一定的参考。

关键字：电压互感器；二次回路；压降；产生原因；对策引言电子式计量装备被逐渐引用，这在一定程度上证明了电力系统发展数字化的重要趋势。

但是在实际应用过程中，我们很多工作人员对于电压互感器产生的二次压降并没有给予足够的关注，这在结果上的反映就是电能计量所得数值的准确性难以保障，因此，对电压互感器二次回路压降产生原因及对策进行必要的研究具有十分重要的现实意义。

1电压二次回路电压降的原因分析1.1二次回路电缆线电阻过大电压互感器安装位置，往往距离装设电能表的控制室计量屏较远，它们之间的二次连接导线较长，加之导线截面过小，则二次电缆的电阻值及由它所引起电压降可能较大。

以220kV线路关口电能计量装置为例，设电压互感器到电能表间的二次电缆线长度（每相）为250m，导线截面积S为2.5mm2，导线电阻率ρ（铜线）为0.02（Ψ•mm2/m），主副电能表配置，每只电能表（全电子式）的功耗按2VA（电能表电压回路及其辅助工作电源都由电压互感器供电）计算，每相电压互感器所带的二次负荷为4VA。

计算结果表明：此种情况下，由二次电缆电阻引起的压降为额定二次电压的0.23％，已超出0.2％的规定值。

1.2快速开关（断路器）或熔断器电阻过大为保证电压互感器二次回路发生短路故障时，能迅速断开故障相，防止烧坏互感器绕组，电压互感器二次侧出口处需装快速自动开关或熔断器。

普通用于电压互感器二次回路的断路器或熔断器，其内阻较大，造成电压降过大。

普通断路器或熔断器，1A时其内阻约为0.67，压降为0.67V；3A时约为0.25Ψ，压降0.75V；5A时约为0.08Ψ，压降0.4V，其本身压降已超过允许压降0.2V（当U2N=100V时）或0.11547V（当U2N=100/3V时）。

浅析降低电压互感器二次回路压降摘要：由于电压互感器二次回路压降直接影响电能量计量的准确性，严重时会危及电力系统的稳定运行，作者根据实际工作经验，从分析电压互感器二次压降的形成机理入手，提出较为合理的二次压降治理方案。

Abstract: because of the voltage transformer secondary circuit voltage drop two directly influence the accuracy of electric energy metering, serious when can endanger the stability of the power system operation, the author according to the actual work experience, from the analysis of voltage transformer two drop formation mechanism, puts forward reasonable two pressure control scheme.关键字：计量装置电压互感器误差二次压降Keywords: metering device of voltage transformer error two pressure drop 电力系统电能计量综合误差由电压互感器误差、电流互感器误差、电能表误差以及电压互感器二次回路压降引起的误差等四部分组成。

其中，电压互感器二次回路压降所引起的误差往往是最大的，是电能计量综合误差的主要来源。

由于压降过大，造成少计电量以及发供电量不平衡，所以《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I、Ⅱ类计量装置，应不大于额定二次电压的0．2％，其他计量装置，应不大于额定二次电压的0．5％，测量仪表应不大于额定二次电压的1.0％，继电保护和自动装置（3P、5P、10P）应不大于额定二次电压的 3.0％，对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，规程规定是2年测试一次。

电压互感器二次压降产生机理分析及其改进措施[摘要]分析电压互感器二次压降产生的原因，提出应对的改造方法，并对改造的经济效益进行了实例分析。

证明方案的可行性，可以减小电能损失，提高经济效益。

[关键词]PT 二次压降产生原因改进措施效益分析电压互感器二次压降的定义为：电压互感器二次侧出线端钮到电能表表头端钮之间的电压幅值和相位角的损失，称为电压互感器二次回路电压降，简称PT 二次压降。
