电压互感器二次回路压降测试作业指导书1适用范围本作业指导书适用于电压互感器二次回路压降的现场测试。
2依据DL/T 448-2000 电能计量装置技术管理规程国家电网公司电力安全工作规程（发电厂和变电所电气部分）（国家电网安监[2005]83号）国家电网公司电能计量装置现场检验作业指导书3环境条件环境温度：（0～35）℃相对湿度：≤85%；4安全工作要求4.1办理第二种工作票。
4.2至少有两人一起工作，其中一人进行监护。
4.3操作工具绝缘良好。
4.4测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。
4.5电压互感器二次回路严禁短路。
4.6现场检验应使用具有漏电及过流保护功能的电源插座。
4.7收放测试导线时，应确保导线处贴地状态，严禁导线架空。
5使用设备5.1电压互感器二次回路压降测试仪（以下简称测试仪）5.2数字万用表6工作程序6.1办理第二种工作票。
6.2检查电能计量装置（包括计量柜、电能表、试验接线盒、失压仪、电压互感器刀闸及二次回路等）的铅封情况，经在场人员确认完好无损后做好记录。
6.3用万用表检查各测试导线芯间、芯与屏蔽层之间的绝缘情况，6.4打开试验接线盒罩壳，按图1（三相四线）、图2（三相三线）接线。
6.5打开测试仪电源开关，选择电能表端测量方式,进行自校。
6.6从电能表屏处放测试导线至电压互感器就地端子箱处。
6.7运行人员与测试人员在电压互感器就地端子箱处，共同确认计量用绕组对应的二次端子。
6.8用万用表检查就地端子箱内的熔断器或空气开关是否正常。
6.9将带相别标志的测试仪电压互感器侧线夹接至就地端子箱对应的二次端子上,并留专人监护。
6.10在电能表屏处将带相别标志的测试仪电能表侧线夹接到试验接线盒的对应电压端子上。
6.11测试并记录测试结果。
安装压降补偿器的应分别测量补偿前后的压降。
6.12I、Ⅱ类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2％；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5％。
互感器二次回路压降的产生及测量和计算、解决办法作者：郑宏郑壮来源：《电子技术与软件工程》2013年第20期摘要计量装置的准确与否，是与国家电网、国民经济健康发展息息相关的，本文介绍PT 二次回路电压降产生原因、电压降测量方法及其工作原理，采取切实有效的措施，才能使得计量装置更加准确。
【关键词】PT二次电压降工作原理计量装置准确与否，是电力系统电费能否正确结算的关键，事关电力发展与社会进步的头等大事。
电力这个特殊商品，产、供、销同时完成，计量装置准确程度，决定了产品价值的高低和再生产的能力。
1 PT二次压降测量工作的重要性认识电能计量准确与否，关系到电力工业生产的经济效益及技术经济指标监督考核工作的正常开展。
因此，合理计费、降低损耗、节约能源，提高劳动生产率，都有赖于电能计量准确度的提高。
电能计量装置（尤其是电网关口电能计量装置）的计量准确性，是涉及电业单位经济效益的重要环节，随着电网对经济效益更趋重视以及分时电量考核的实施，对电能计量的准确性提出了更高的要求。
由电压互感器二次侧到电能表端子之间二次回路线路的电压降（简称为PT二次电压降），将导致电压量测量产生偏差。
PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差。
作为导致电能计量装置综合误差三个重要组成部分之一的PT二次回路电压降问题应引起各发电、供电单位的足够重视。
由数据计算和实践验证得出：PT二次回路电压降过大，是导致电能计量误差增大的关键所在，不解决电压降过大的问题就根本无法实现准确计量。
据不完全调查和实际现场测量结果显示，目前PT二次回路压降是一个“老、大、难”问题，“老”在有了电能计量装置就有了这个问题，可自今仍没有解决；“大”在超差的比例大和误差大，有一半以上的电能计量装置超差，有的超过允许值的几倍甚至几十倍；“难”在改造难，有的PT二次回路把导线截面积增加到16mm2仍没有达到要求。
互感器二次回路压降误差及负荷概述安装运行于电厂和变电站中的电压互感器，往往离装设于控制室配电盘上的电能表有较远的距离（例如，有的500kV 变电站，此距离长达800米），它们之间的二次连接导线较长，而且往往接有快速开关接点及保险管等，其电阻值较大；如果二次所接表计、继电保护装置及其他负荷较重，负荷电流较大，则由此引起的二次回路压降将较大。
如图1（a ）所示，由于电压互感器与电能表间的二次回路上有电压降（R 1－jX 1）1I 、（R 2－jX 2）2I 、（R 3－jX 3）3I ，导致电能表端子上的电压（ab U '与cbU '）不等于电压互感器二次的端电压（ab U 与cb U ），包括其大小和相角都不相同，即（ab U ≠ab U '，cb U ≠cbU '，ab U '与abU 间存在相角差δab ）从而给电能的计量结果带来误差。
图1 电压互感器二次回路在图1（a ）所示三相三线电路中，ab 相及cb 相二次回路压降ab U 及cbU ，可用下式表达：Δab U =ab U '－ab U =－(R 1+jX 1)1I +(R 2+jX 2)2I ±ab E =－(R 1+jX 1)1I －(R 2+jX 2)(1I +3I )±abE =－[(R 1+R 2) + j(X 1+X 2)] 1I －(R 2+jX 2)3I ±abE （1） Δcb U =cb U '－cb U =－(R 3+jX 3)3I + (R 2+jX 2)2I ±cb E =－[(R 2+R 3) + j(X 2+X 3)]3I －(R 2+jX 2)1I ±abE （2） 式中，abE 、cb E ——分别为外磁场在ab 回路和cb 回路中感生的电势。
在图1（b ）所示三相四线电路中，ao 相、bo 相、co 相二次回路压降Δa U 、ΔbU 、ΔcU ，可用下式表达：a a a a E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(320010101 （3） bb b b E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(310020202 （4）c c c c E I I jX R I X X j R R U U U ±++-+++-=-'=∆)])(()()[(210030303 （5）式中，a E 、b E 、cE ——分别为外磁场ao 相、bo 相、co 相二次回路中感生的电势。
电能计量装置二次回路检测标准化作业指导书Q / GDW / ZY 1012 —2013II 目次1 范围 (1)2 作业前准备 (1)2.1劳动组织及人员要求 (1)2.2准备工作安排 (2)2.3材料和备品、备件 (2)2.4工器具和仪器仪表 (3)2.5技术资料 (3)2.6危险点分析及预防控制措施 (4)2.7检测原理图 (6)3 工作流程图 (6)4 工作程序与作业规范 (6)5 报告和记录 (11)附录A（规范性附录）检测原理图 (13)附录B（资料性附录）电压互感器二次回路压降现场检测记录 (15)附录C（规范性附录）电流回路二次负荷现场检测记录 (16)附录D（规范性附录）电压回路二次负荷现场检测记录 (17)附录E（资料性附录）变电站（发电厂）第二种工作票 (18)Q / GDW / ZY 1012 —2013 电能计量装置二次回路检测标准化作业指导书1范围本标准化作业指导书规定了电能计量装置二次回路检测的作业前准备工作、工作流程图、工作程序与作业规范、报告和记录等。
本标准化作业指导书适用于电能计量装置二次回路的现场检测作业。
2作业前准备2.1劳动组织及人员要求2.1.1劳动组织电能计量装置二次回路检测工作所需人员类别、职责和数量，具体见表1。
表 1 劳动组织3Q / GDW / ZY 1012 —20132.1.2人员要求工作人员的身体、精神状态，工作人员的资格包括作业技能、安全和特殊工种资质等，具体见表2。
表2 人员要求2.2准备工作安排根据工作安排合理开展准备工作，内容见表3。
表3 准备工作安排4Q / GDW / ZY 1012 —2013根据作业项目，确定所需的设备和备品、备件，见表4。
表4 材料和备品、备件2.4 工器具和仪器仪表工器具与仪器仪表主要包括开展检测用工器具、仪器仪表和电源设施等，见表5。
表5 工器具和仪器仪表5Q / GDW / ZY 1012 —2013技术资料主要包括检测需使用的检定规程、图纸、使用说明书等，见表6。

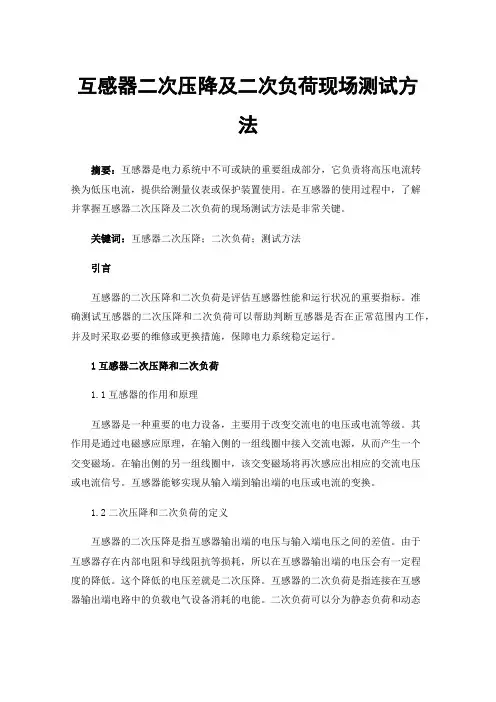

互感器二次压降及二次负荷现场测试方法摘要：互感器是电力系统中不可或缺的重要组成部分，它负责将高压电流转换为低压电流，提供给测量仪表或保护装置使用。
在互感器的使用过程中，了解并掌握互感器二次压降及二次负荷的现场测试方法是非常关键。
关键词：互感器二次压降；二次负荷；测试方法引言互感器的二次压降和二次负荷是评估互感器性能和运行状况的重要指标。
准确测试互感器的二次压降和二次负荷可以帮助判断互感器是否在正常范围内工作，并及时采取必要的维修或更换措施，保障电力系统稳定运行。
1互感器二次压降和二次负荷1.1互感器的作用和原理互感器是一种重要的电力设备，主要用于改变交流电的电压或电流等级。
其作用是通过电磁感应原理，在输入侧的一组线圈中接入交流电源，从而产生一个交变磁场。
在输出侧的另一组线圈中，该交变磁场将再次感应出相应的交流电压或电流信号。
互感器能够实现从输入端到输出端的电压或电流的变换。
1.2二次压降和二次负荷的定义互感器的二次压降是指互感器输出端的电压与输入端电压之间的差值。
由于互感器存在内部电阻和导线阻抗等损耗，所以在互感器输出端的电压会有一定程度的降低。
这个降低的电压差就是二次压降。
互感器的二次负荷是指连接在互感器输出端电路中的负载电气设备消耗的电能。
二次负荷可以分为静态负荷和动态负荷两种类型。
静态负荷指的是稳定状态下的电气设备功率消耗，而动态负荷则是指电气设备在启动、停止或变化工作状态时的功率消耗。
2互感器二次压降现场测试方法2.1测试工具和设备需求（1）多用途数字电表：用于测量互感器二次侧电压和电流。
建议选择高精度、高稳定性的数字电表，以确保测量结果的准确性。
（2）信号发生器：用于提供标准的电压或电流信号，以验证互感器的响应特性。
选择一个具有广泛频率范围和稳定输出的信号发生器，以适应不同类型和规格的互感器。
（3）负载箱：由可变电阻组成，用于模拟实际负载条件。
通过调整电阻值，可以提供不同的负载电流，以评估互感器在不同负载下的性能。

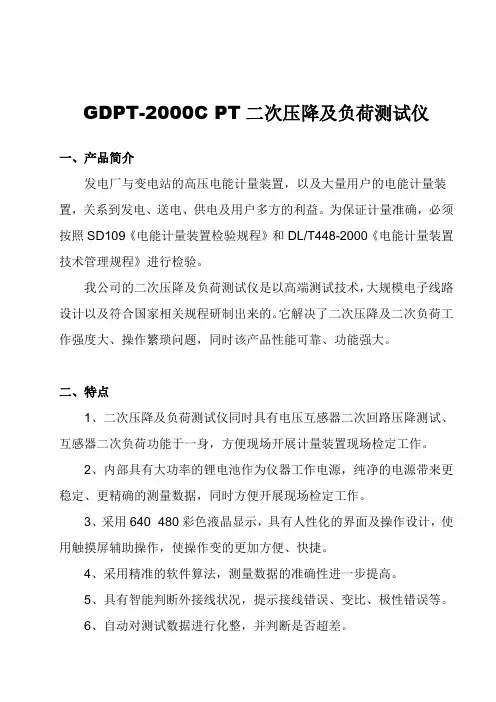

GDPT-2000C PT二次压降及负荷测试仪一、产品简介发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。
为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。
我公司的二次压降及负荷测试仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。
它解决了二次压降及二次负荷工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。
二、特点1、二次压降及负荷测试仪同时具有电压互感器二次回路压降测试、互感器二次负荷功能于一身，方便现场开展计量装置现场检定工作。
2、内部具有大功率的锂电池作为仪器工作电源，纯净的电源带来更稳定、更精确的测量数据，同时方便开展现场检定工作。
3、采用640×480彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
4、采用精准的软件算法，测量数据的准确性进一步提高。
5、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
6、自动对测试数据进行化整，并判断是否超差。
7、直接出具现场检定结论，合格或不合格。
8、大规模存贮器可存储现场测试数据多达300条。
9、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
三、主要性能技术指标1 、整机通用技术指标①整机准确度：2级基本误差：∆X=± K（X×2%＋Y×2%±DX）∆Y=± K（X×2%+Y×2%±DY）式中：ΔX——同相分量基本误差允许值；ΔY——正交分量基本误差允许值；K——仪器常数，K=1；X——同相测量盘示值的绝对值；Y——正交测量盘示值的绝对值；DX，DY——测量盘最小分度值或量化值；②工作电压、工作电流、百分表准确度：1.5级③工作电压范围：5V～120V⑤ΔV测量范围：0.01V～200V（压降）0.1mV～200V(PT或阻抗)⑥钳表电流测量范围：10 mA～6A⑦频率测差范围：40 Hz～60 Hz 分辨率：0.1 Hz2、二次压降测试①测量范围：f：0.000%～200.0%δ：0.00′～999.9′②工作电压范围：45V～120V3、二次负荷测试①阻抗测量范围：0.0000Ω～100.0Ω0.00VA～1000VA(5A)②导纳测量范围：0.000mS～100.0mS0.00VA～1000VA(100V)③工作电压范围：45V～120V四、操作指南面板简介,如下图：五、主界面介绍主界面的显示如下图：1、二次压降：点击此图标将进入电压互感器二次回路压降测量功能，其中包括三相三线、三相四线以及单相压降测试功能。
电压互感器二次回路压降测试施工方案一、设备和工具准备1、检查测试设备1.1、电压互感器检查：确保电压互感器表面无损伤、裂纹或渗漏。
验证互感器的型号和额定参数是否符合测试要求。
检查连接端子，确保其紧固可靠，无松动。
1.2、测试仪器检查：检查数字电压表、示波器等测试仪器的工作状态。
校准测试仪器，确保准确度符合要求。
确保测试仪器的电源充足，并连接好地线。
2、校准测试设备2.1、校准流程：使用标准电压源对测试仪器进行校准。
确认校准结果在可接受的误差范围内。
2.2、校准频率：根据电压互感器的额定频率，调整测试仪器的校准频率。
2.3、记录校准信息：记录每个测试仪器的校准日期、校准者和校准结果。
3、确保所有工具和设备符合安全标准3.1、工具检查：检查使用的工具，确保其外观完好，无断裂或损坏。
选择符合电气工作要求的绝缘工具。
3.2、防护设备：提供适当的个人防护装备，包括绝缘手套、护目镜和防护服。
确保操作人员了解正确使用个人防护设备的方法。
3.3、安全设备：检查火灾灭火器材和急救箱的有效性。
确保在施工现场设置明显的紧急退出通道。
3.4、绝缘材料：准备符合电气安全标准的绝缘材料，用于在测试期间保护操作人员和设备。
二、施工前准备1、断开电源：在开始任何施工步骤之前，确保将待测试的电压互感器断开电源。
这可以通过关闭相关断路器或隔离开关来实现。
2、安全隔离互感器：在电压互感器上设置有效的安全隔离措施，例如锁定开关，以防止意外通电。
确保所有相关人员明白互感器处于隔离状态。
3、工作区域清理：清理工作区域，确保没有杂物或其他可能影响施工安全的障碍物。
确保工作区域干燥，以防电气设备的潮湿。
4、准备工作许可证：获取必要的工作许可证，确保在测试期间没有人员进入工作区域，以降低意外风险。
5、通知相关人员：通知现场所有相关人员关于测试即将开始的信息，确保他们了解施工活动并采取适当的安全措施。
6、互感器技术资料准备：收集并准备电压互感器的技术资料，包括额定参数、连接方式和技术规格。
电能表现场检验作业指导书一、总则1、适应范围本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。
2、引用的标准和规程a.JJG313-1994《测量用电流互感器检定规程》b.JJG314-1994《测量用电压互感器检定规程》c.JJG169-1993《互感器校验仪检定规程》d.JJG1027-1991《测量误差及数据处理》e.DL409-1991《电业安全工作规程》f.DL/T448-2000《电能计量装置技术管理规程》g.SD109-83《电能计量装置检验规程》h.DL/T614-1997《多功能电能表》i.DL/T725-2000《电力用电流互感器定货技术条件》j.DL/T726-2000《电力用电压互感器定货技术条件》k.JB/T5473-1991《仪用电压互感器》3、名词和术语3.1电能计量装置:直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或者其中的一部份。
3.2电能计量装置现场检验:对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或者离线(电流、电压互感器)检测。
3.3电压互感器二次实际负荷:电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。
3.4电流互感器二次实际负荷:电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。
3.5电压互感器二次回路压降由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。
3.6合成误差:计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。
3.7综合误差:电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。
电压互感器二次回路压降测试作业指导书目录1.概述………………………………………………………….（）2.应用范围…………………………………………………….（）3.引用标准、规程、规范…………………………………….（）4.使用仪器、仪表及准确度等级……………………….（）5.试验条件…………………………………………………….（）6.试验项目……………………………………………………（）7.试验方法……………………………………………………（）8.试验结果的处理…………………………………………….（）9.安全技术措施……………………………………………….（）附录A.试验记录格式……………………………………….（）1 概述本作业指导书针对的测试对象是发电厂和变电站计量用电压互感器二次回路导线所引起的电压降。
试验目的是检验用于电能计量中电压互感器二次回路压降的误差。
电能计量装置综合误是由电流互感器的误差、电压互感器的误差、电能表的误差及电压互感器二次导线压所引起计量综合误差所组成。
因此电能计量综合误差的计算与修正，需要准确地检测出电压互感器二次回路压降的误差。
现行规程规定压降的检测周期为2年。
2．应用范围本作业指导书适用于对新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置电压互感器二次回路压降的测试工作。
3.引用标准、规程、规范（1）DL/T448-2000 《电能计量装置技术管理规程》（2）JJG169-1993 《互感器校验仪检定规程》（3）JJG1027-1991 《测量误差及数据处理》（4）国家电网安监字［2005］83号《国家电网公司电力安全工作规程》4．使用仪器、仪表及准确度等级表1电压互感器二次回路压降测试用标准仪器5.试验条件5.1压降测试仪：5.1.1等级不应低于2级；基本误差应包含测试引线所带来的附加误差。
5.1.2压降测试仪的分辨率应不低于：f：0.01％，δ：0.01（′）5.1.3压降测试仪的工作回路（接地的除外）对金属面板及金属外壳之间的绝缘电阻不应低于20MΩ，工作时不接地的回路（包括交流电源插座）对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。
5.1.4压降测试仪对被测试回路带来的负荷最大不超过1V A。
5.2互感器校验仪：测量误差不应大于被检互感器允许误差的1/10。
其中，装置灵敏度引起的测量误差不大于1/20；最小分度值引起的测量误差不大于1/15；差压测量回路的二次负荷对被检电压互感器二次回路压降误差影响不大于1/20。
5.3隔离电压互感器：准确度等级不低于0.05级，变比为100V/100V或100V/√3/100V/√3。
5.4通讯工具试验人员之间相互联络用的通讯工具应不影响电力系统其他设备安全运行和正常工作。
5.5三相电源箱备有三相六线输出，电压范围0～100V，额定电流3A。
三相电压不平衡度可以通过开关选择，设定值为±5％，±10％。
6试验项目（1）三相三线方式下，二次回路压降误差及其分量。
（2）三相四线方式下，二次回路压降误差及其分量。
7 试验方法7.1 压降测试方法（压降测试专用设备）7.1.1测试原理及测试方法测试方法采用压降测试仪直接测试，测试原理接线见图1和图3。
注：采用的压降测试仪应定期自校。
1压降测试仪测试接线7.1.2测试步骤a测试前应检查二次导线压降测试设备各相对地绝缘状态及导线接头接触情况。
b连接互感器二次端子和压降测试仪之间的导线应该是专用的屏蔽导线，且屏蔽层应可靠接地。
c试验端子接线应由相关专业人员完成，测试人员负责测试工作、仪器操作、数据记录。
图2三相三线计量方式下二次压降测试原理接线图图3三相四线计量方式下二次压降测试原理接线图d先用压降测试设备检查电压互感器侧的相序是否正确（也可以采用带相序测量功能的多用表来确定）。
电压互感器侧的接线应接在电压互感器二次引出线所连接的第一组端子处，电能表侧的接线应接在电能表盒盖内按图1～图3接线。
接线时注意先接电压互感器侧的接线，再接电能表侧的接线。
e现场测试过程中，严禁电压互感器二次短路。
f现场测试完成后，应由工作负责人检查，确认无误后方可撤离现场。
7.2互感器校验仪法7.2.1设备停电状态下测试测试时使用三相电源箱，即从端子箱依次把A、B、C三相计量绕组的二次引线接到三相电源箱的对应端子，再从二次仪表屏的端子箱中把电能表二次引线引出导电压互感器侧，并与二次压降测试仪箱应端子连接，即可进行测试。
测试原理接线件图4。
7.2.1.1回路连接测量时使用三相电源箱，即从端子箱或接线盒接线。
依次把A、B、C三相计量绕组的六根1a-1n（1x）二次引线接到三相负荷电源箱a-n、b-n、c-n六个接线端子上。
从二次仪表屏的端子排上标记a-n、b-n、c-n的接线座上引出六根测量线到电压互感器安装地点，接到二次压降测量仪相应端子上。
把三相负荷电源箱a-n、b-n、c-n六个接线端子用导线与二次压降测试仪相应端子连接。
图4三相四线计量方式下采用三相电源箱测试二次压降原理接线图7.2.1.2 测量步骤a 三相负荷电源箱的选择开关置A相，用互感器校验仪检验电压互感器线路。
升起电压测试，使校验仪显示的工作电压达到20％百分点。
b 保持电源调压器输出不变，用选择开关依次检查B 相、C 相的电压，使用不平衡调节开关使输出电压与百分表的20％示值有最小偏差。
c 电压升到100％额定值，依次测量各相的二次导线压降。
8 测试结果的处理8.1试验数据应按规定的格式和要求做好原始记录。
8.2电压互感器二次回路电压降相对值按下列公式计算%)0291.0(22δε+=∆f U式中：εΔU - -- 二次压降的相对百分数f --- 同相分量（％）δ--- 正交分量（％）8.3判断电压互感器二次回路电压降误差是否超过表2中给出的误差限值，应以修约后的数据为准。
误差的修约按表3进行。
表3现场电压互感器二次回路压降的修约间隔8.4电压互感器二次回路导线压降测试原始记录a 原始记录填写应使用签字笔书写，不得任意修改。
b 现场测试误差原始记录应妥善保管。
c 电压互感器二次回路导线压降超差，应在原始记录上说明原因。
9 安全措施9.1 危险点分析9.1.1 工作人员进入现场不戴安全帽、不穿绝缘鞋可能会发生人员伤害事故。
9.1.2 工作现场不装设遮拦或围栏,工作人员进入作业现场可能会发生走错间隔或误操作其他运行设备行为。
9.1.3 标准装置接地不好,可能会对校验人员造成伤害。
9.1.4 变更标准装置校验接线不断开电源, 可能会对工作人员造成运行伤害。
9.1.5 标准装置专用校验导线未临时固定,可能会脱落,造成运行设备事故。
9.1.6 二次电流回路开路或失去接地点,易引起人员及设备损坏。
9.1.7 二次电压回路拆、接线操作有可能造成二次交直流电压回路短路、接地。
9.1.8 保护室内使用无线通讯设备,易造成保护不正确动作。
9.1.9 在运行的二次回路上拆、接线时，可能会发生人员伤害事故。
9.1.10 在二次回路上拆、接线时,易发生遗漏及误恢复事故。
9．2 安全措施9.2.1 进入工作现场，必须正确使用劳动保护用品，工作人员必须穿工作服、戴安全帽、穿绝缘鞋。
9.2.2 现场校验工作必须执行工作票制度，工作许可制度，工作监护制度，.工作间断、转移和终结制度。
该试验办理第二种工作票。
9.2.3 校验前,工作负责人应对工作人员详细交代在工作区的安全注意事项。
9.2.4 现场校验应装设遮拦、围栏或标示牌，操作必须有专人监护。
9.2.5 标准装置的金属外壳应可靠接地。
9.2.6 标准装置的电源开关应使用具有明显断开点的双极隔离开关，并有可靠的过载保护装置。
9.2.7 对标准装置专用校验导线进行临时固定。
9.2.8 检查实际接线及图纸是否一致，如发现不一致，应及时进行确认、更正，无误后方可进行校验作业。
9.2.9 在运行的二次回路上拆、接线时，应穿绝缘鞋、戴绝缘手套。
9.2.10 校验过程应有人监护并呼唱，工作人员在校验过程中的注意力应高度集中，防止异常情况的发生；当出现异常情况时，应立即停止校验，查明原因后，方可继续校验。
9.2.11 在保护室内严禁使用无线通讯设备。
9.2.12 严禁交、直流电压回路短路、接地，严禁交流电流回路开路9.2.13 严禁电流回路开路或失去接地点，防止引起人员伤亡及设备损坏。
9.2.14 测试引线必须有足够的绝缘强度，以防止对地短路。
且接线前必须事先用兆欧表检查一遍各测量导线（包括电缆线车）的每芯间，芯与屏蔽之间的绝缘情况。
9.2.15 为确保现场测试的安全，在电压互感器现场端子箱一侧的接线应按照先接熔断器下口，再接熔断器上口的顺序进行。
9.2.16 校验结束后，工作人员应对被校验设备的回路进行检查和清理现场。
9.2.17 现场试验条件应符合试验要求，现场温度湿度应符合试验要求；现场上方无吊装和施工作业；现场周围禁止交叉作业。
9.3突发事件的应急预案9.3.1人身触电事故：要迅速设法切断触电者所接触到的电源，然后争分夺秒，采取现场就地抢救，用心肺复苏法支持被救人员的呼吸和循环，维持对心脑的供氧。
9.3.2人身伤害事故：创伤急救应采取先抢救，后固定，再搬走，并注意采取措施，防止伤情加重，必要的要采取现场紧急止血处理，并注意尽量防止感染。
骨折急救可用夹板和木棍等将断骨固定，可以减少疼痛，避免伤情扩大。
颈椎伤应注意防止头和颈部的转动，避免引起截瘫或死亡。
9.3.3设备事故：在运行着的电压互感器二次回路上进行操作时，如果出现短路，将会造成电压互感器二次熔断器熔断，使得计量电压二次回路失电，因此，在电压互感器二次回路上工作一定要注意安全，带电测试前，一定要检查测试仪器的绝缘；在熔断器前端工作时尤其要小心，一旦出现事故，其危险性和危害性将更加严重。
9.3.4做好测试前准备工作a 做好现场勘测：明确现场工作地点和内容；明确被测互感器技术参数、计量方式以及二次回路运行方式和二次回路情况。
b 制定现场测试方案，编写现场试验大纲或试验措施。
c 对压降测试仪进行测试前的自校。
d 熟悉带电设备与测试人员的安全距离，杜绝设备放电和电击对人员造成伤害。

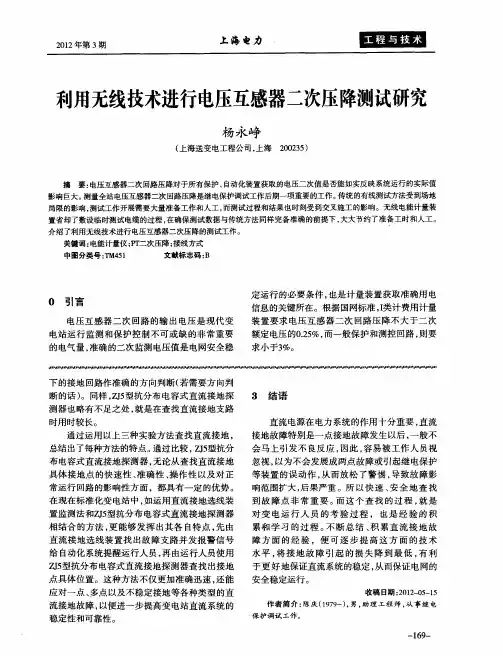

工作人员与带电高压设备的安全距离参见表4e 推荐使用无线压降测试仪，可以有效防止在放长电缆线时可能引发的触电事故的发生。
附录A PT二次压降测试原始记录。
