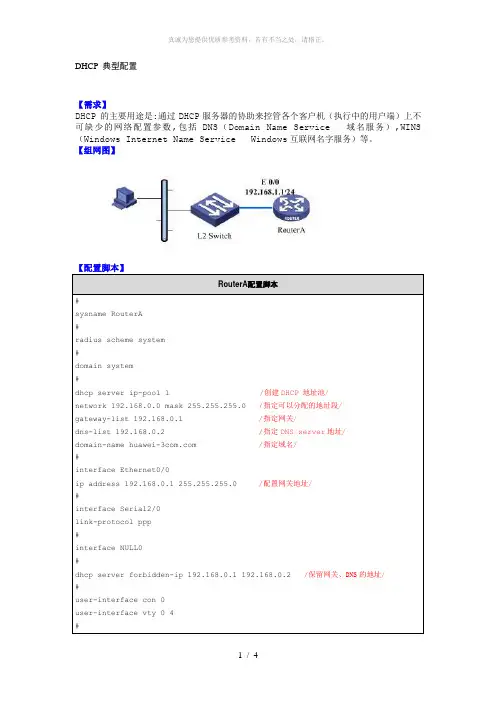

DHCP 典型配置【需求】DHCP 的主要用途是:通过DHCP服务器的协助来控管各个客户机（执行中的用户端）上不可缺少的网络配置参数,包括DNS（Domain Name Service 域名服务),WINS （Windows Internet Name Service Windows互联网名字服务）等。
【组网图】RouterA配置脚本#sysname RouterA＃radius scheme system＃domain system#dhcp server ip-pool 1 /创建DHCP 地址池/network 192。
168。
0。
0 mask 255。
255.255。
0 /指定可以分配的地址段/gateway—list 192.168。
0。
1 /指定网关/dns—list 192。
168。
0.2 /指定DNS server地址/domain—name huawei-3com。
com /指定域名/＃interface Ethernet0/0ip address 192.168.0.1 255.255。
255。
0 /配置网关地址/#interface Serial2/0link—protocol ppp＃interface NULL0＃dhcp server forbidden-ip 192。
168。
0。
1 192.168。
0。
2 /保留网关、DNS的地址/#user—interface con 0user-interface vty 0 4＃return【验证】在PC上执行“ipconfig”，该PC已经通过DHCP自动获取IP地址、网关、域名信息。
C：\〉ipconfigWindows IP ConfigurationEthernet adapter 本地连接：Connection-specific DNS Suffix . ： IP Address。
. 。
. 。
. . : 192.168.0。

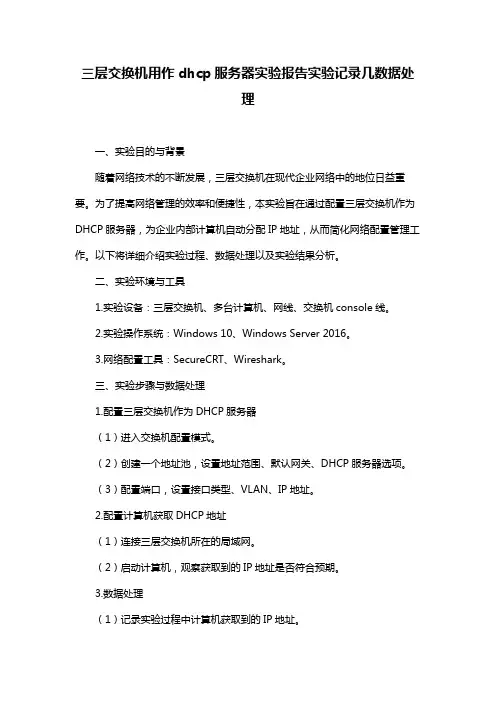

三层交换机用作dhcp服务器实验报告实验记录几数据处理一、实验目的与背景随着网络技术的不断发展，三层交换机在现代企业网络中的地位日益重要。
为了提高网络管理的效率和便捷性，本实验旨在通过配置三层交换机作为DHCP服务器，为企业内部计算机自动分配IP地址，从而简化网络配置管理工作。
以下将详细介绍实验过程、数据处理以及实验结果分析。
二、实验环境与工具1.实验设备：三层交换机、多台计算机、网线、交换机console线。
2.实验操作系统：Windows 10、Windows Server 2016。
3.网络配置工具：SecureCRT、Wireshark。
三、实验步骤与数据处理1.配置三层交换机作为DHCP服务器（1）进入交换机配置模式。
（2）创建一个地址池，设置地址范围、默认网关、DHCP服务器选项。
（3）配置端口，设置接口类型、VLAN、IP地址。
2.配置计算机获取DHCP地址（1）连接三层交换机所在的局域网。
（2）启动计算机，观察获取到的IP地址是否符合预期。
3.数据处理（1）记录实验过程中计算机获取到的IP地址。
（2）统计分析IP地址分配情况，验证地址池设置的合理性。
（3）观察并记录网络中计算机的通信情况，评估DHCP服务性能。
四、实验结果与分析1.实验结果经过实验，成功配置了三层交换机作为DHCP服务器，为网络中的计算机自动分配IP地址。
实验过程中，计算机能够顺利获取到分配的IP地址，并实现正常通信。
2.实验分析通过数据处理，发现IP地址分配合理，符合企业内部网络需求。
同时，三层交换机作为DHCP服务器能够有效减轻网络管理负担，提高工作效率。
五、实验总结与建议本次实验验证了三层交换机作为DHCP服务器的可行性，为企业网络管理提供了新的解决方案。
在实际应用中，建议根据网络规模和需求，合理配置地址池，确保IP地址的合理分配。

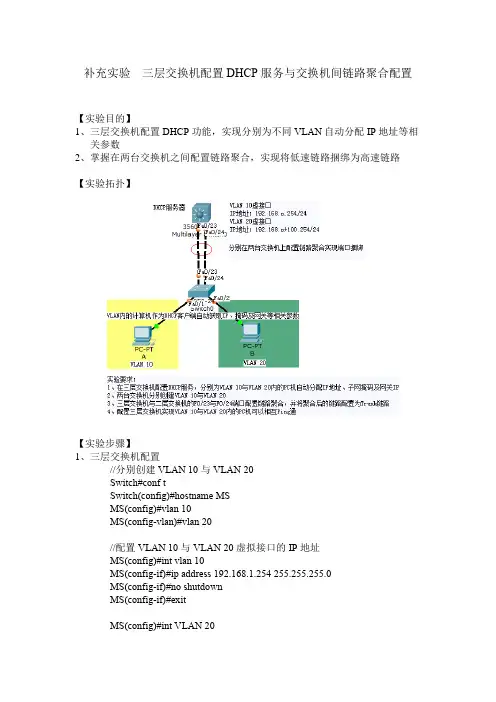

补充实验三层交换机配置DHCP服务与交换机间链路聚合配置【实验目的】1、三层交换机配置DHCP功能，实现分别为不同VLAN自动分配IP地址等相关参数2、掌握在两台交换机之间配置链路聚合，实现将低速链路捆绑为高速链路【实验拓扑】【实验步骤】1、三层交换机配置//分别创建VLAN 10与VLAN 20Switch#conf tSwitch(config)#hostname MSMS(config)#vlan 10MS(config-vlan)#vlan 20//配置VLAN 10与VLAN 20虚拟接口的IP地址MS(config)#int vlan 10MS(config-if)#ip address 192.168.1.254 255.255.255.0MS(config-if)#no shutdownMS(config-if)#exitMS(config)#int VLAN 20MS(config-if)#ip address 192.168.101.254 255.255.255.0MS(config-if)#no shutdownMS(config-if)#exit//三层交换机配置DHCP服务//添加排除地址MS(config)#ip dhcp excluded-address 192.168.1.254MS(config)#ip dhcp excluded-address 192.168.101.254//创建VLAN10与VLAN20两个VLAN自动分配IP地址的地址池及网关IP MS(config)#ip dhcp pool vlan10pool //地址池名称为vlan10poolMS(dhcp-config)#network 192.168.1.0 255.255.255.0//配置VLAN 10虚拟接口IP作为DHCP客户端的网关IPMS(dhcp-config)#default-router 192.168.1.254MS(dhcp-config)#exitMS(config)#ip dhcp pool vlan20pool //地址池名称为vlan10poolMS(dhcp-config)#network 192.168.101.0 255.255.255.0MS(dhcp-config)#default-router 192.168.101.254//配置VLAN20虚拟接口IP作为DHCP客户端的网关IPMS(dhcp-config)#exit//三层交换机的F0/23与F0/24端口捆绑为聚合链路MS(config)#interface range f0/23-24MS(config-if-range)#channel-group 1 mode on //通道组1工作模式为on//在三层交换机上查看聚合端口MS(config-if)#endMS#show interface etherchannel//在三层交换机上查看链路聚合配置MS#show etherchannel summary//三层交换机聚合链路配置为交换机之间VLAN的Trunk链路MS(config)#int port-channel 1 //端口通道1MS(config-if)#switchport trunk encapsulation dot1q//配置Trunk链路封装格式为802.1qMS(config-if)#switchport mode trunk2、二层交换机配置//创建VLAN 10与VLAN 20Switch(config)#vlan 10Switch(config-vlan)#vlan 20Switch(config-vlan)#vlan 20Switch(config-vlan)#exit//划分F0/1端口属于VLAN 10，F0/2端口属于VLAN 20Switch(config)#int f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#//二层交换机的F0/23与F0/24端口捆绑为聚合链路Switch(config)#int range f0/23-24Switch(config-if-range)#channel-group 1 mode on//通道组1工作模式为on //在二层交换机上查看聚合端口Switch#show interface etherchannel//在二层交换机上查看链路聚合配置Switch#show etherchannel summary//二层交换机聚合链路配置为交换机之间VLAN的Trunk链路Switch(config)#int port-channel 1 //端口通道1Switch(config-if)#switchport mode trunk3、两台PC配置为DHCP客户端，实现自动从三层交换机（DHCP服务）获取IP地址、子网掩码及网关IP此时两PC机之间相互无法访问（属于不同VLAN）若要实现不同VLAN的主机间能够相互访问，必须在三层交换机配置路由功能即可。
综合实验一台思科三层交换机划分3个vlan vlan 2：ip 192.168.1.1 255.255.255.0 192.168.1.254 网段vlan 3 :ip 192.168.2.1 255.255.255.0 192.168.2.254 vlan 4 ip 192.168.3.1 255.255.255.0192.168.3.254 各vlan 之间能互相通迅. 现在增加1台cisco路由想实现共享我们的PC0、PC1处在VLAN2中，PC2、PC3处在VLAN3中，Server0处在VLAN4中。
现在要使我们内网能够正常访问我们的Server0服务器，然后同时还要能够访问我们的ISP 外网的WWW服务器。
三层交换机的配置Switch#config tSwitch(config)#vlan 2 创建VLAN2Switch(config-vlan)#exiSwitch(config)#vlan 3 创建VLAN3Switch(config-vlan)#exiSwitch(config)#vlan 4 创建VLAN4Switch(config-vlan)#exitSwitch(config)#int fa0/2 将我们的fa0/2添加到VLAN2中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 2Switch(config-if)#exitSwitch(config)#int fa0/3将我们的FA0/3添加到VLAN3中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/4 将我们的FA0/4添加到VLAN4中Switch(config-if)#sw mo acSwitch(config-if)#sw ac vlan 4Switch(config-if)#exitSwitch(config)#int vlan 2 给我们的VLAN2添加一个IP地址，用于不同网段之间互相访问Switch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 3 给我们的VLAN3添加一个IP地址Switch(config-if)#ip add 192.168.2.1 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 4给我们的VLAN4添加一个IP地址Switch(config-if)#ip add 192.168.3.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exit以下几行是用来给我们不同的VLAN内的主机自动分配我们的IP地址。

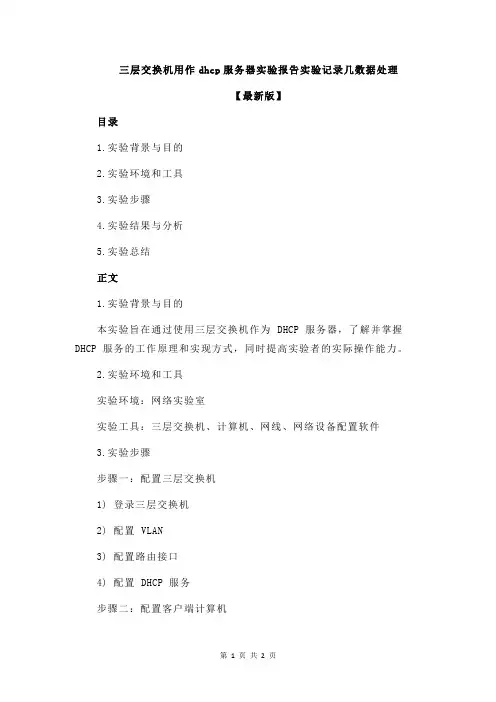

三层交换机用作dhcp服务器实验报告实验记录几数据处理
【最新版】
目录
1.实验背景与目的
2.实验环境和工具
3.实验步骤
4.实验结果与分析
5.实验总结
正文
1.实验背景与目的
本实验旨在通过使用三层交换机作为 DHCP 服务器，了解并掌握DHCP 服务的工作原理和实现方式，同时提高实验者的实际操作能力。
2.实验环境和工具
实验环境：网络实验室
实验工具：三层交换机、计算机、网线、网络设备配置软件
3.实验步骤
步骤一：配置三层交换机
1) 登录三层交换机
2) 配置 VLAN
3) 配置路由接口
4) 配置 DHCP 服务
步骤二：配置客户端计算机
1) 设置计算机 IP 地址和子网掩码
2) 设置默认网关
3) 配置 DHCP 客户端
步骤三：验证 DHCP 服务
1) 观察客户端计算机获取到的 IP 地址、子网掩码、默认网关等信息
2) 测试网络连接
4.实验结果与分析
实验结果：
1) 成功配置了三层交换机作为 DHCP 服务器
2) 客户端计算机成功获取到 IP 地址等信息
3) 网络连接正常
实验分析：
1) 通过实验，了解了 DHCP 服务的工作原理和实现方式
2) 学会了如何使用三层交换机作为 DHCP 服务器进行配置
3) 提高了实验者的实际操作能力
5.实验总结
通过本次实验，我们掌握了如何使用三层交换机作为 DHCP 服务器，提高了实际操作能力。
在实验过程中，我们遇到了一些问题，但通过查阅资料和相互讨论，最终解决了问题。
DHCP 典型配置【需求】DHCP 的主要用途是:通过DHCP服务器的协助来控管各个客户机（执行中的用户端）上不可缺少的网络配置参数,包括DNS（Domain Name Service 域名服务）,WINS （Windows Internet Name Service Windows互联网名字服务）等。
【组网图】RouterA配置脚本#sysname RouterA#radius scheme system#domain system#dhcp server ip-pool 1 /创建DHCP 地址池/network 192.168.0.0 mask 255.255.255.0 /指定可以分配的地址段/gateway-list 192.168.0.1 /指定网关/dns-list 192.168.0.2 /指定DNS server地址/domain-name /指定域名/#interface Ethernet0/0ip address 192.168.0.1 255.255.255.0 /配置网关地址/#interface Serial2/0link-protocol ppp#interface NULL0#dhcp server forbidden-ip 192.168.0.1 192.168.0.2 /保留网关、DNS的地址/#user-interface con 0user-interface vty 0 4#return【验证】在PC上执行“ipconfig”，该PC已经通过DHCP自动获取IP地址、网关、域名信息。
C:\>ipconfigWindows IP ConfigurationEthernet adapter 本地连接:Connection-specific DNS Suffix . : IP Address. . . . . . . . . . . . : 192.168.0.3Subnet Mask . . . . . . . . . . . : 255.255.255.0Default Gateway . . . . . . . . . : 192.168.0.1【提示】1、只给出DHCP server上最基本的配置，其它可选配置可以查看《操作手册》5.1.2DHCP Relay典型配置【需求】路由器进行DHCP Relay，将DHCP报文进行中继。
利用三层交换机自带的DHCP功能实现多VLAN的IP地址自动分配(一) 配置方法一1.同时为多个VLAN的客户机分配地址2.VLAN内有部分地址采用手工分配的方式3.为客户指定网关、Wins服务器等4.VLAN 2的地址租用有效期限为1天,其它为3天5.按MAC地址为特定用户分配指定的IP地址最终配置如下：ip dhcp excluded-address 10.1.1.1 10.1.1.19 //不用于动态地址分配的地址ip dhcp excluded-address 10.1.1.240 10.1.1.254ip dhcp excluded-address 10.1.2.1 10.1.2.19!ip dhcp pool global //global是pool name，由用户指定network 10.1.0.0 255.255.0.0 //动态分配的地址段domain-name //为客户机配置域后缀dns-server 10.1.1.1 10.1.1.2 //为客户机配置dns服务器netbios-name-server 10.1.1.5 10.1.1.6 //为客户机配置wins服务器netbios-node-type h-node //为客户机配置节点模式（影响名称解释的顺利,如h-node=先通过wins服务器解释...）lease 3 //地址租用期限: 3天ip dhcp pool vlan1network 10.1.1.0 255.255.255.0 //本pool是global的子pool, 将从global pool继承domain-name等optiondefault-router 10.1.1.100 10.1.1.101 //为客户机配置默认网关!ip dhcp pool vlan2 //为另一VLAN配置的poolnetwork 10.1.2.0 255.255.255.0default-router 10.1.2.100 10.1.2.101lease 1!ip dhcp pool vlan1_john //总是为MAC地址为...的机器分配...地址host 10.1.1.21 255.255.255.0client-identifier 010050.bade.6384 //client-identifier=01加上客户机网卡地址!ip dhcp pool vlan1_tomhost 10.1.1.50 255.255.255.0client-identifier 010010.3ab1.eac8相关的DHCP调试命令：no service dhcp //停止DHCP服务[默认为启用DHCP服务]sh ip dhcp binding //显示地址分配情况show ip dhcp conflict //显示地址冲突情况debug ip dhcp server {events | packets | linkage} //观察DHCP服务器工作情况如果DHCP客户机分配不到IP地址，常见的原因有两个。
Cisco 3750交换机配置DHCP服务器实例网络环境：一台3750交换机，划分三个vlan, vlan2 为服务器所在网络，命名为server,IP地址段为192.168.2.0,子网掩码:255.255.255.0,网关:192.168.2.1,域服务器为windows 2003 advance server,同时兼作DNS服务器，IP地址为192.168.2.10,vlan3为客户机1所在网络，IP地址段为192.168.3.0,子网掩码:255.255.255.0,网关:192.168.3.1命名为work01,vlan4为客户机2所在网络,命名为work02,IP地址段为192.168.4.0,子网掩码:255.255.255.0,网关:192.168.4.1,3750作DHCP服务器,端口1-8划到VLAN 2，端口9-16划分到VLAN 3,端口17-24划分到VLAN 4.DHCP服务器实现功能:各VLAN保留2-10的IP地址不分配置,例如:192.168.2.0的网段,保留192.168.2.2至192.168.2.10的IP地址段不分配.安全要求:VLAN 3和VLAN 4 不允许互相访问,但都可以访问服务器所在的VLAN 2,默认访问控制列表的规则是拒绝所有包。
配置命令及步骤如下：第一步：创建VLAN：Switch>enSwitch#Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第二步：设置VLAN IP地址：Switch#Config TSwitch(Config)>Int Vlan 2Switch(Config-vlan)Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 3Switch(Config-vlan)Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 4Switch(Config-vlan)Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)Exit/*注意：由于此时没有将端口分配置到VLAN2，3，4，所以各VLAN会DOWN掉，待将端口分配到各VLAN后，VLAN会起来*/第三步：设置端口全局参数Switch(Config)Interface Range Fa 0/1 - 24Switch(Config-if-range)Switchport Mode AccessSwitch(Config-if-range)Spanning-tree Portfast第四步：将端口添加到VLAN2，3，4中/*将端口1-8添加到VLAN 2*/Switch(Config)Interface Range Fa 0/1 - 8Switch(Config-if-range)Switchport Access Vlan 2/*将端口9-16添加到VLAN 3*/Switch(Config)Interface Range Fa 0/9 - 16Switch(Config-if-range)Switchport Access Vlan 3/*将端口17-24添加到VLAN 4*/Switch(Config)Interface Range Fa 0/17 - 24Switch(Config-if-range)Switchport Access Vlan 4Switch(Config-if-range)Exit/*经过这一步后，各VLAN会起来*/第五步：配置3750作为DHCP服务器/*VLAN 2可用地址池和相应参数的配置,有几个VLAN要设几个地址池*/ Switch(Config)Ip Dhcp Pool Test01/*设置可分配的子网*/Switch(Config-pool)Network 192.168.2.0 255.255.255.0/*设置DNS服务器*/Switch(Config-pool)Dns-server 192.168.2.10/*设置该子网的网关*/Switch(Config-pool)Default-router 192.168.2.1/*配置VLAN 3所用的地址池和相应参数*/Switch(Config)Ip Dhcp Pool Test02Switch(Config-pool)Network 192.168.3.0 255.255.255.0Switch(Config-pool)Dns-server 192.168.2.10Switch(Config-pool)Default-router 192.168.3.1/*配置VLAN 4所用的地址池和相应参数*/Switch(Config)Ip Dhcp Pool Test03Switch(Config-pool)Network 192.168.4.0 255.255.255.0Switch(Config-pool)Dns-server 192.168.2.10Switch(Config-pool)Default-router 192.168.4.1第六步:设置DHCP保留不分配的地址Switch(Config)Ip Dhcp Excluded-address 192.168.2.2 192.168.2.10Switch(Config)Ip Dhcp Excluded-address 192.168.3.2 192.168.3.10Switch(Config)Ip Dhcp Excluded-address 192.168.4.2 192.168.4.10第七步:启用路由/*路由启用后,各VLAN间主机可互相访问*/Switch(Config)Ip Routing第八步:配置访问控制列表Switch(Config)access-list 103 permit ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255 Switch(Config)access-list 103 permit ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255 Switch(Config)access-list 103 permit udp any any eq bootpcSwitch(Config)access-list 103 permit udp any any eq tftpSwitch(Config)access-list 103 permit udp any eq bootpc anySwitch(Config)access-list 103 permit udp any eq tftp anySwitch(Config)access-list 104 permit ip 192.168.2.0 0.0.0.255 192.168.4.0 0.0.0.255 Switch(Config)access-list 104 permit ip 192.168.4.0 0.0.0.255 192.168.2.0 0.0.0.255 Switch(Config)access-list 104 permit udp any eq tftp anySwitch(Config)access-list 104 permit udp any eq bootpc anySwitch(Config)access-list 104 permit udp any eq bootpc anySwitch(Config)access-list 104 permit udp any eq tftp any第九步:应用访问控制列表/*将访问控制列表应用到VLAN 3和VLAN 4,VLAN 2不需要*/Switch(Config)Int Vlan 3Switch(Config-vlan)ip access-group 103 outSwitch(Config-vlan)Int Vlan 4Switch(Config-vlan)ip access-group 104 out第十步：结束并保存配置Switch(Config-vlan)EndSwitch#write memory。

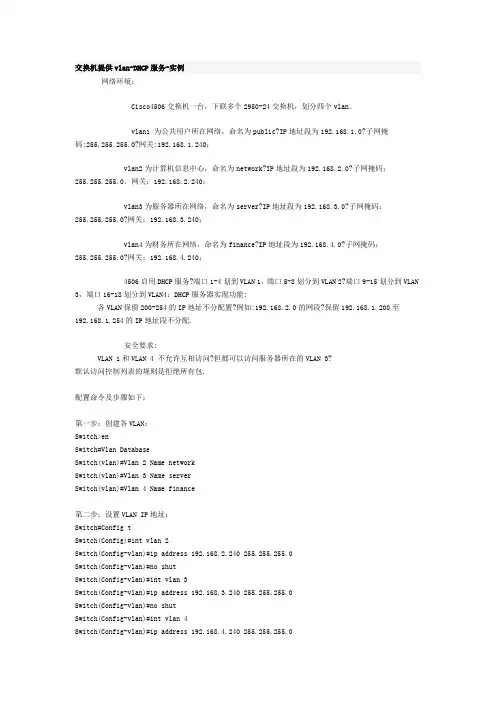

交换机提供vlan-DHCP服务-实例网络环境：Cisco4506交换机一台，下联多个2950-24交换机，划分四个vlan。
vlan1 为公共用户所在网络，命名为public?IP地址段为192.168.1.0?子网掩码:255.255.255.0?网关:192.168.1.240；vlan2为计算机信息中心，命名为network?IP地址段为192.168.2.0?子网掩码：255.255.255.0，网关：192.168.2.240；vlan3为服务器所在网络，命名为server?IP地址段为192.168.3.0?子网掩码：255.255.255.0?网关：192.168.3.240；vlan4为财务所在网络，命名为finance?IP地址段为192.168.4.0?子网掩码：255.255.255.0?网关：192.168.4.240；4506启用DHCP服务?端口1-4划到VLAN 1，端口5-8划分到VLAN 2?端口9-15划分到VLAN 3，端口16-18划分到VLAN4；DHCP服务器实现功能:各VLAN保留200-254的IP地址不分配置?例如:192.168.2.0的网段?保留192.168.1.200至192.168.1.254的IP地址段不分配.安全要求:VLAN 1和VLAN 4 不允许互相访问?但都可以访问服务器所在的VLAN 3?默认访问控制列表的规则是拒绝所有包.配置命令及步骤如下：第一步：创建各VLAN：Switch>enSwitch#Vlan DatabaseSwitch(vlan)#Vlan 2 Name networkSwitch(vlan)#Vlan 3 Name serverSwitch(vlan)#Vlan 4 Name finance第二步：设置VLAN IP地址：Switch#Config tSwitch(Config)#int vlan 2Switch(Config-vlan)#ip address 192.168.2.240 255.255.255.0Switch(Config-vlan)#no shutSwitch(Config-vlan)#int vlan 3Switch(Config-vlan)#ip address 192.168.3.240 255.255.255.0Switch(Config-vlan)#no shutSwitch(Config-vlan)#int vlan 4Switch(Config-vlan)#ip address 192.168.4.240 255.255.255.0Switch(Config-vlan)#no shutSwitch(Config-vlan)#int vlan 1Switch(Config-vlan)#ip address 192.168.1.240 255.255.255.0Switch(Config-vlan)#no shutSwitch(Config-vlan)#exit/*注意：交换机默认存在VLAN1，，因而在设置vlan时，无需特殊指定，单在定义网关时必须指定地址*/ 第三步：将端口添加到VLAN2，3，4中/*将端口5-8添加到VLAN 2*/Switch(Config)#Interface Range gi 3/5 - 8Switch(Config-if-range)#Switchport Access Vlan 2/*将端口9-15添加到VLAN 3*/Switch(Config)#Interface Range gi 0/9 - 15Switch(Config-if-range)#Switchport Access Vlan 3/*将端口16-18添加到VLAN 4*/Switch(Config)#Interface Range Fa 0/16 - 18Switch(Config-if-range)#Switchport Access Vlan 4Switch(Config-if-range)#Exit第四步：配置4506作为DHCP服务器/*VLAN 2可用地址池和相应参数的配置?有几个VLAN要设几个地址池*/Switch(Config)#ip dhcp pool network/*设置可分配的子网*/Switch(Config-pool)#Network 192.168.2.0 255.255.255.0/*设置DNS服务器*/Switch(Config-pool)#Dns-server 192.168.3.254/*设置该子网的网关*/Switch(Config-pool)#Default-router 192.168.2.240/*配置VLAN 3所用的地址池和相应参数*/Switch(Config)#ip dhcp pool serverSwitch(Config-pool)#Network 192.168.3.0 255.255.255.0Switch(Config-pool)#Dns-server 192.168.3.254Switch(Config-pool)#Default-router 192.168.3.240/*配置VLAN 4所用的地址池和相应参数*/Switch(Config)#ip dhcp pool financeSwitch(Config-pool)#Network 192.168.4.0 255.255.255.0Switch(Config-pool)#Dns-server 192.168.2.10Switch(Config-pool)#Default-router 192.168.4.240/*配置VLAN 1所用的地址池和相应参数*/Switch(Config)#ip dhcp pool publicSwitch(Config-pool)#Network 192.168.1.0 255.255.255.0Switch(Config-pool)#Dns-server 192.168.3.254Switch(Config-pool)#Default-router 192.168.1.240第五步:设置DHCP保留不分配的地址Switch(Config)#Ip Dhcp Excluded-address 192.168.2.200 192.168.2.254Switch(Config)#Ip Dhcp Excluded-address 192.168.3.200 192.168.3.254Switch(Config)#Ip Dhcp Excluded-address 192.168.4.200 192.168.4.254Switch(Config)#Ip Dhcp Excluded-address 192.168.1.200 192.168.1.254第六步:启用路由/*路由启用后?各VLAN间主机可互相访问*/Switch(Config)#Ip Routing第七步:配置访问控制列表Switch(Config)#access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 Switch(Config)#access-list 101 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 Switch(Config)#access-list 101 permit ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255 Switch(Config)#access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255 Switch(Config)#access-list 104 deny ip 192.168.1.0 0.0.0.255 192.168.4.0 0.0.0.255 Switch(Config)#access-list 104 permit ip any any第八步:应用访问控制列表/*将访问控制列表应用到VLAN 3和VLAN 4?VLAN 2不需要*/Switch(Config)#Int Vlan 1Switch(Config-vlan)#ip access-group 100 outSwitch(Config-vlan)#Int Vlan 4Switch(Config-vlan)#ip access-group 104 out第九步：结束并保存配置Switch(Config-vlan)#EndSwitch#Copy Run Start。

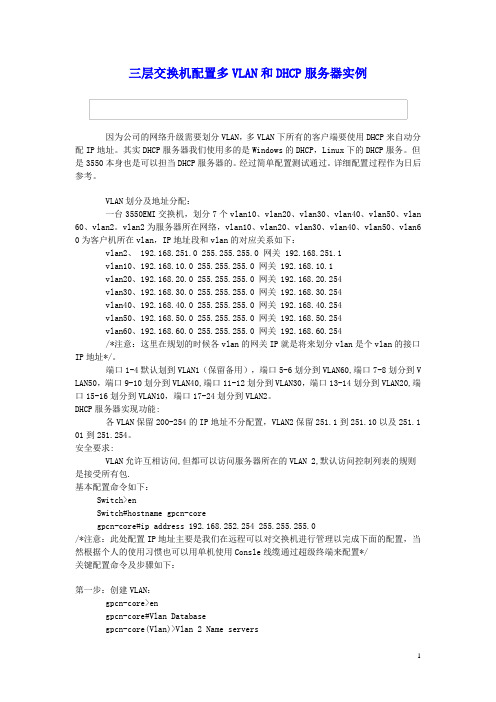

三层交换机配置多VLAN和DHCP服务器实例因为公司的网络升级需要划分VLAN，多VLAN下所有的客户端要使用DHCP来自动分配I P地址。
