(经典)三层交换机实现VLAN通信：

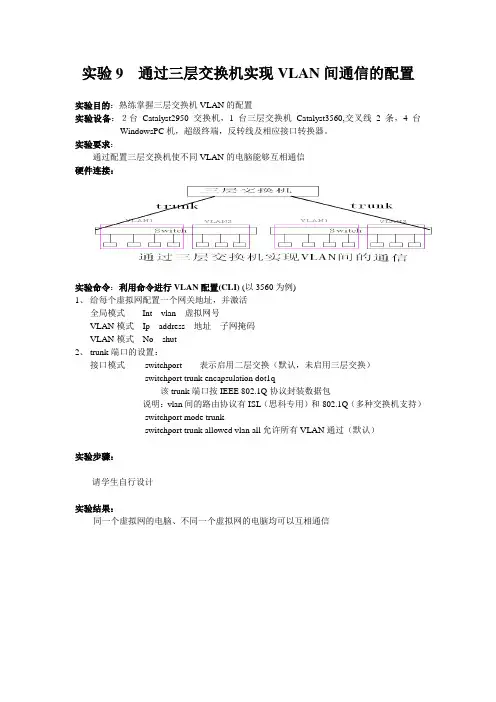

实验9通过三层交换机实现VLAN间通信的配置
实验目的：熟练掌握三层交换机VLAN的配置
实验设备：２台Catalyst2950交换机，1台三层交换机Catalyst3560,交叉线2条，4台WindowsPC机，超级终端，反转线及相应接口转换器。

实验要求：
通过配置三层交换机使不同VLAN的电脑能够互相通信
硬件连接：
实验命令：利用命令进行VLAN配置(CLI) (以3560为例)
1、给每个虚拟网配置一个网关地址，并激活
全局模式Int vlan 虚拟网号
VLAN模式Ip address 地址子网掩码
VLAN模式No shut
2、trunk端口的设置：
接口模式switchport 表示启用二层交换（默认，未启用三层交换）
switchport trunk encapsulation dot1q
该trunk端口按IEEE 802.1Q协议封装数据包
说明：vlan间的路由协议有ISL（思科专用）和802.1Q（多种交换机支持）
switchport mode trunk
switchport trunk allowed vlan all允许所有VLAN通过（默认）
实验步骤：
请学生自行设计
实验结果：
同一个虚拟网的电脑、不同一个虚拟网的电脑均可以互相通信。

三层交换机实现VLAN间通信在企业网络中，通常会使用VLAN来划分不同部门或用户群的网络，以提高网络安全性和管理性。

但是由于VLAN之间默认是隔离的，所以需要通过三层交换机实现VLAN间通信。

本文将介绍三层交换机实现VLAN间通信的具体步骤。

一、VLAN的基本概念VLAN是一种虚拟局域网技术，可以将一个物理局域网划分成多个逻辑局域网，使得不同VLAN之间相互隔离。

在一个VLAN内的主机可以互相通信，而不同VLAN内的主机不能直接通信。

二、三层交换机的基本概念三层交换机是基于硬件的路由器和交换机的结合体，具有交换机的高速转发能力和路由器的多协议转发能力。

三层交换机可以实现不同VLAN之间的通信，提高网络性能和安全性。

三层交换机实现VLAN间通信的基本原理是：将VLAN映射到不同的端口或子接口上，在不同的端口或子接口上配置不同的IP地址，然后通过路由表进行路由选择，最终实现VLAN间的通信。

1. 配置VLAN在三层交换机上创建VLAN，并将端口或子接口映射到VLAN上。

例如，创建VLAN 10和VLAN 20，并将端口1、2和子接口10映射到VLAN 10上，将端口3和子接口20映射到VLAN 20上，具体配置命令如下：switch(config)# vlan10switch(config-vlan)# exitswitch(config)# vlan20switch(config-vlan)# exitswitch(config)# interface gigabitethernet 1/1switch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan 10switch(config-if)# exitswitch(config)# interface gigabitethernet 1/2switch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan 10switch(config-if)# exitswitch(config)# interface gigabitethernet 1/3switch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan 20switch(config-if)# exitswitch(config)# interface gigabitethernet 1/10switch(config-if)# encapsulation dot1Q 10switch(config-if)# ip address 192.168.10.1 255.255.255.0switch(config-if)# exitswitch(config)# interface gigabitethernet 1/20switch(config-if)# encapsulation dot1Q 20switch(config-if)# ip address 192.168.20.1 255.255.255.0switch(config-if)# exit2. 配置路由在三层交换机上配置路由表，使不同VLAN之间可以进行路由选择和通信。

三层交换机实现VLAN间通信1. 引言1.1 三层交换机实现VLAN间通信三层交换机是现代网络中的重要设备，可以实现不同VLAN之间的通信。

在传统的二层交换机中，不同VLAN之间是无法直接通信的，需要通过路由器进行通信，这样会增加网络的复杂度和延迟。

而三层交换机则可以在同一设备内实现不同VLAN之间的通信，提高了网络的效率和性能。

三层交换机实现VLAN间通信具有重要意义，可以提高网络的灵活性和效率，简化网络管理和维护。

随着网络规模的不断扩大和复杂度的增加，三层交换机将在未来的网络中扮演更加重要的角色，成为网络架构中不可或缺的一部分。

2. 正文2.1 介绍三层交换机的基本原理三层交换机是一种网络设备，它结合了交换机和路由器的功能。

在传统的网络环境中，二层交换机只能在同一个VLAN内进行通信，无法实现不同VLAN之间的通信。

而三层交换机则可以通过具备路由功能的接口，实现不同VLAN之间的通信。

三层交换机的基本原理是利用IP地址进行数据包的转发和路由。

当数据包从一个VLAN的主机发送到另一个VLAN的主机时，三层交换机会根据数据包中的目标IP地址，将数据包进行路由转发到目标VLAN内的主机。

这样就实现了不同VLAN之间的通信。

与二层交换机相比，三层交换机具有更高级的功能和更复杂的工作原理。

它可以实现更加灵活的网络拓扑结构，并且可以支持更多的网络服务和功能。

三层交换机还可以配合路由器使用，实现更加复杂和高效的网络管理和数据传输。

三层交换机的基本原理是通过结合交换机和路由器的功能，利用IP地址进行数据包的转发和路由，实现不同VLAN之间的通信。

这种技术在现代网络环境中起着至关重要的作用，为网络管理员提供了更多的选择和灵活性。

2.2 讨论VLAN的概念和作用VLAN即虚拟局域网，是一种将局域网络虚拟化的技术。

通过VLAN，可以将同一台交换机上的不同端口分割成不同的逻辑网络，实现不同VLAN之间的隔离和通信。

三层交换机实现vlan间通信工作原理
三层交换机实现VLAN间通信的工作原理如下：
1. 利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

2. 三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。

3. 三层交换机通过直连路由实现不同VLAN之间的互相访问。

为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。

4. 在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。

一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。

以上是三层交换机实现vlan间通信的工作原理，仅供参考，建议咨询专业人士获取更多信息。

三层交换机实现VLAN间通信随着网络规模的不断扩大和网络安全的日益重视，虚拟局域网（VLAN）技术在企业网络中得到了广泛的应用。

VLAN技术可以将不同的用户组织成不同的虚拟局域网，使得不同VLAN的用户之间无法直接通信，从而增强了网络的安全性。

在实际应用中，有时候不同的VLAN之间需要进行通信和数据共享，这就需要三层交换机来实现VLAN间的通信。

一、三层交换机的作用三层交换机是一种集路由和交换功能于一体的网络设备，能够在不同的VLAN之间进行路由转发，从而实现不同VLAN之间的通信。

在传统的网络结构中，通常使用路由器来实现不同VLAN之间的通信，但是使用路由器进行VLAN间的通信需要在路由器上配置多个子接口，管理起来较为繁琐，而且性能会有一定的影响。

而三层交换机则可以更加高效地实现VLAN间的通信，提供更快速的数据传输服务。

三层交换机通过在交换机硬件中集成路由功能，可以对不同VLAN的数据包进行路由转发处理。

当一个VLAN中的主机需要和另一个VLAN中的主机进行通信时，数据包首先到达三层交换机，交换机会根据数据包中的目的IP地址进行路由转发，将数据包发送到目标VLAN中的主机。

三层交换机在进行路由转发时，可以根据预设的路由表来确定不同VLAN间的路径，实现不同VLAN之间的通信。

1. 创建VLAN：首先在三层交换机上创建需要通信的VLAN，使用vlan命令创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

2. 配置端口：对于需要加入VLAN的端口，使用switchport access命令将端口划分到相应的VLAN中。

3. 配置三层接口：使用接口命令在三层交换机上创建三层接口，并将接口与相应的VLAN关联。

4. 配置路由：在三层交换机上配置路由，使得不同VLAN之间可以进行路由转发。

可以使用静态路由或动态路由协议来实现路由功能。

5. 验证配置：在配置完成后，可以通过ping命令或者traceroute命令来验证不同VLAN之间的通信是否正常。

三层交换机实现VLAN间通信三层交换机可以实现VLAN间通信，即不同VLAN之间的主机可以互相通信。

下面将从三层交换机的原理、实现方法以及优缺点等方面进行详细介绍。

三层交换机是在二层交换机的基础上增加了三层功能，即支持IP协议栈的路由功能。

它可以实现不同VLAN间的通信，通过将不同VLAN的信号进行路由处理，使得主机在不同VLAN间可以进行通信，实现了虚拟局域网之间的互通。

实现VLAN间通信的方法有两种：静态路由和动态路由。

静态路由是通过手动配置交换机的路由表来实现VLAN间通信。

管理员需要手动配置交换机上每个子网的网关地址，并设置路由表，指明从哪个接口出去到达目标VLAN。

这种方法配置简单，但不适合规模较大的网络，因为需要手动维护路由表。

动态路由是通过使用动态路由协议，如OSPF、RIPv2等，来自动学习和更新路由表，实现自动的VLAN间通信。

这种方法适合规模较大的网络，因为可以自动更新路由表，减少管理员的配置工作。

1. 提高网络性能：通过实现VLAN间的通信，可以减少广播域的范围，减少广播报文的传输，提高网络性能。

2. 增强网络安全性：通过划分不同的VLAN，可以实现不同VLAN的隔离，阻止不同VLAN间的流量传播，增强网络的安全性。

3. 提供灵活性：通过使用三层交换机的路由功能，可以将不同的VLAN划分到不同的子网中，提供更灵活的网络管理和更好的资源利用。

1. 成本较高：相比于二层交换机，三层交换机的成本较高，对于小型网络来说可能不划算。

2. 复杂性：三层交换机的配置相对复杂，需要管理员具备一定的网络知识和技能才能正确配置。

三层交换机可以实现VLAN间通信，通过路由功能将不同VLAN的信号进行路由处理，从而实现虚拟局域网之间的互通。

不同的实现方法有静态路由和动态路由，优点包括提高网络性能、增强网络安全性和提供灵活性，缺点包括成本较高和配置复杂。

通过三层交换机实现不同VLAN间互相通信虚拟局域网（VLAN）是一种将网络设备划分为逻辑上相互隔离的网络的方法。

通过使用三层交换机，可以实现不同VLAN之间的互相通信。

三层交换机是一种在第三层网络层上工作的网络设备，它可以识别和转发IP数据包。

实现不同VLAN之间互相通信的方法是通过三层交换机上的路由功能。

三层交换机可以连接多个VLAN，并通过路由表来决定将数据包转发到哪个VLAN。

以下是实现这种通信的步骤：1.VLAN划分：首先需要将网络设备划分为不同的VLAN。

每个VLAN可以看作是一个逻辑上的独立网络，在这个网络中的设备可以互相通信。

2.配置三层交换机：将三层交换机连接到各个VLAN，并配置每个VLAN的IP地址。

每个VLAN应该有一个唯一的IP地址段，以便在进行路由转发时能够区分不同的VLAN。

3.配置路由表：在三层交换机上配置路由表，以便能够将数据包从一个VLAN路由到另一个VLAN。

路由表通常包含有关目的IP地址和相关出口接口的信息。

4.配置静态路由：如果有多个三层交换机连接了不同的VLAN，而且需要在它们之间进行路由转发，那么需要配置静态路由。

静态路由是在网络管理员手动配置的路由表条目，用于指定将数据包发送到哪个接口。

5.配置默认路由：在三层交换机上配置默认路由，以便在无法找到与目标IP地址匹配的路由表项时，将数据包发送到默认的出口接口。

通过上述步骤，不同VLAN之间的通信就可以成功实现。

当设备位于不同的VLAN时，它们可以使用其相应的VLANIP地址进行通信。

三层交换机将根据路由表中的信息决定将数据包转发到哪个VLAN，并在目标VLAN 中将数据包交付给目标设备。

总结起来，通过三层交换机实现不同VLAN间互相通信的步骤包括VLAN划分、配置三层交换机、配置路由表、配置静态路由和配置默认路由。

通过这种方法，可以实现不同VLAN之间的隔离和互相通信，增强网络的灵活性和安全性。

三层交换机实现VLAN间通信随着网络规模的不断扩大，传统的二层网络已经不能满足不同网络之间的通信需求。

为了更好地划分不同的网络，提高网络的安全性和灵活性，VLAN（虚拟局域网）的概念被引入到网络中。

在传统的二层交换机中，不同VLAN之间是无法直接通信的，需要通过路由器进行通信。

而三层交换机则可以直接实现VLAN之间的通信，提高了网络的传输效率和灵活性。

本文将介绍三层交换机实现VLAN间通信的原理和实现方法。

一、三层交换机简介三层交换机是一种融合了交换机和路由器功能的网络设备，它不仅具备了交换机快速转发数据的能力，还能够实现路由器的路由功能。

三层交换机通过识别IP地址、VLAN标记等信息，能够根据网络层的信息进行数据转发，从而实现了不同VLAN之间的直接通信。

与传统的二层交换机相比，三层交换机在网络中具有更高的灵活性和扩展性。

它能够更好地满足大规模网络的需求，减少了网络设备的数量和网络的复杂性。

三层交换机还提供了更好的网络性能和传输效率，能够更好地支持多媒体数据和大容量数据的传输。

二、VLAN的基本原理VLAN是一种可以将物理上分散的设备组织成一个逻辑上的局域网的技术，它能够将不同位置的设备通过逻辑上的方式组织在一起，实现了逻辑上的隔离和组织管理。

VLAN通常是按照功能或者部门等方面进行划分，不同的VLAN之间是隔离的，不同的VLAN之间是不能直接通信的。

三层交换机通过在网络层对数据包进行处理，根据目的IP地址进行转发，实现了不同VLAN之间的直接通信。

当数据包到达三层交换机时，交换机首先对数据包进行解析和处理，根据目的IP地址和子网掩码判断数据包的目的VLAN。

然后根据交换机内部的路由表进行转发，将数据包发送到相应的VLAN中，从而实现了不同VLAN之间的直接通信。

在三层交换机内部，每一个VLAN都有自己的IP地址和子网掩码，而不同的VLAN之间则通过路由表进行转发。

通过在交换机内配置VLAN标记和路由信息，可以实现不同VLAN之间的直接通信，提高了网络的通信效率和灵活性。

三层交换机实现VLAN间通信【摘要】本文将介绍三层交换机实现VLAN间通信的重要性、VLAN的概念和作用以及三层交换机的作用与特点。

重点探讨三层交换机如何实现不同VLAN间的通信，包括实现原理、技术和配置步骤。

还会讨论三层交换机如何处理不同VLAN之间的数据包，以及可能遇到的问题及解决方法。

结论部分将总结三层交换机实现VLAN间通信的重要性，并展望其在网络通信中的发展前景。

最后强调三层交换机在实现VLAN 间通信中的重要作用和意义，为读者提供深入了解和应用该技术的基础。

【关键词】三层交换机、VLAN、通信、实现、原理、技术、配置、数据包处理、问题、解决方法、重要性、发展前景、作用、意义1. 引言1.1 介绍三层交换机实现VLAN间通信的重要性三层交换机实现VLAN间通信的重要性在于可以实现不同VLAN 之间的数据隔离和流量控制，确保数据传输的安全性和可靠性。

通过利用三层交换机，网络管理员可以根据需要将不同用户或设备划分到不同的VLAN中，实现对不同用户群体的管理和维护。

三层交换机还可以帮助网络管理员实现更加灵活的网络拓扑结构，提高网络的可扩展性和可管理性。

1.2 说明VLAN的概念和作用虚拟局域网（Virtual Local Area Network，VLAN）是一种将局域网内的设备逻辑上分组的技术。

通过VLAN，可以实现将一个物理网络划分为多个逻辑网络，不同VLAN内的设备之间可以进行通信，而不同VLAN之间的设备则无法直接通信。

VLAN的作用在于提高网络安全性和管理效率。

通过将网络划分为不同的VLAN，可以实现对不同用户或设备的隔离，从而增强网络安全性。

将公司的管理人员、销售人员和技术人员分别放在不同的VLAN中，可以避免他们之间的直接通信，从而减少潜在的安全风险。

VLAN还可以提高网络管理效率，因为管理员可以更容易地对不同VLAN内的设备进行管理和配置。

VLAN是一种重要的网络技术，可以帮助组织提高网络安全性和管理效率。

三层交换机实现VLAN间通信1. 引言1.1 介绍三层交换机的概念三层交换机是一种能够在网络中实现路由功能的网络设备。

它不仅可以进行数据转发，还可以根据网络层的信息进行路由决策，实现不同VLAN间的数据通信。

三层交换机通常集成了路由器和交换机的功能，能够在不同的VLAN中转发数据，并根据需要进行跨网络通信。

三层交换机通过学习不同网络中的MAC地址和IP地址，可以将数据包转发到目标VLAN的设备上，从而实现不同VLAN间的通信。

与传统交换机相比，三层交换机能够更加智能地控制数据的转发路径，提高网络的性能和安全性。

三层交换机的概念在现代网络中扮演着重要的角色，特别是在大型企业网络中。

它能够实现灵活的网络拓扑结构和高效的数据转发，为企业提供了更加稳定和安全的网络环境。

通过三层交换机实现VLAN 间通信，可以实现不同部门、不同项目组之间的独立网络通信，提高网络的可管理性和安全性。

1.2 介绍VLAN的概念Virtual Local Area Network（虚拟局域网，VLAN）是一种网络技术，它将一个物理上的局域网分成多个逻辑上的局域网，不同的VLAN之间相互隔离，实现了逻辑隔离和安全性的目的。

VLAN的概念可以让网络管理员按照不同的需求和功能，将网络设备划分到不同的逻辑网段。

比如在一个公司的网络中，可以将财务部门的设备划分到一个VLAN中，将研发部门的设备划分到另一个VLAN 中，这样不同部门之间的数据通信就可以实现逻辑隔离，提高网络的安全性和管理效率。

通过VLAN的划分，企业可以实现不同部门或者不同业务之间的隔离，避免不必要的数据泄露和冲突，同时也可以根据业务需求对网络流量进行灵活控制和管理。

VLAN技术可以帮助企业提高网络性能，优化网络资源的分配，同时还可以简化网络的管理和维护工作。

VLAN的概念是基于逻辑划分和隔离的网络设计原则，它为网络管理提供了更大的灵活性和安全性。

在实际的网络部署中，VLAN技术已经成为了企业网络中不可或缺的一部分。

利用三层交换机实现不同VLAN间通信三层交换机是一种网络设备，可在不同的VLAN（虚拟局域网）之间提供通信。

为了实现不同VLAN之间的通信，三层交换机使用IP路由跳转数据包，使其能够转发数据包到不同的VLAN之间。

以下是使用三层交换机实现不同VLAN间通信的详细步骤。

1.配置VLAN：首先，您需要在三层交换机上创建并配置VLAN。

每个VLAN代表一个虚拟的局域网，并具有自己的网络范围和IP地址段。

例如，VLAN1可以使用192.168.1.0/24，VLAN2可以使用192.168.2.0/24，以此类推。

确保每个VLAN都有不同的网络范围以避免冲突。

2.配置三层交换机接口：接下来，您需要在三层交换机上配置每个VLAN的接口。

每个接口将被分配给一个特定的VLAN，并且它将成为该VLAN中设备的网关。

在配置接口时，请确保为每个接口设置正确的IP地址，将其分配给对应的VLAN。

3.配置IP路由：为了使不同VLAN之间能够相互通信，需要在三层交换机上配置IP路由。

IP路由表将告诉交换机如何转发数据包到不同的VLAN之间。

您可以使用静态路由或动态路由协议（如OSPF或EIGRP）配置IP路由。

这将使三层交换机能够将数据包路由到相应的目的地。

4.配置访问控制列表（ACL）：为了限制不同VLAN之间的通信，您可以在三层交换机上配置访问控制列表（ACL）。

ACL允许您根据源IP地址、目标IP地址、协议等条件限制数据包的传输。

例如，您可以配置ACL以阻止来自一些VLAN的数据包访问另一个VLAN。

5. 测试和故障排除：在完成上述配置后，您应该测试不同VLAN之间的通信是否正常工作。

确保可以从一个VLAN的设备ping通另一个VLAN的设备，并能够执行其他网络活动（如文件共享或服务访问）。

如果发现问题，可以使用工具如抓包软件（Wireshark）来检查数据包流量，查找潜在的故障原因。

通过以上步骤，您可以利用三层交换机实现不同VLAN之间的通信。

三层交换机实现VLAN间通信现代企业网络中，为了有效管理网络资源和提高网络安全性，常常会对网络进行VLAN 划分。

VLAN（Virtual Local Area Network）是一种逻辑上的局域网络，通过VLAN可以将不同物理位置上的设备组成一个逻辑上的局域网络，从而实现更好的管理和安全控制。

而在实际的网络中，为了不同VLAN间的通信，需要借助三层交换机来实现VLAN间通信。

本文将详细介绍三层交换机实现VLAN间通信的原理和方法。

一、三层交换机的作用在传统的网络中，二层交换机主要负责交换数据帧，根据目标MAC地址将数据帧转发到正确的端口，但它并不理解IP地址和路由信息。

而三层交换机则结合了交换机和路由器的功能，不仅能够根据MAC地址进行转发，还能够根据IP地址和路由表实现数据包的转发和路由选择。

三层交换机在实现VLAN间通信时起到了至关重要的作用。

在VLAN划分的网络中，不同的VLAN被视为不同的逻辑网络，它们之间默认是无法直接通信的。

三层交换机的作用就是要实现不同VLAN之间的通信，它可以基于VLAN和IP地址实现不同VLAN之间的数据包转发。

具体原理如下：1. VLAN划分：需要在三层交换机上进行VLAN的配置，将不同的端口划分到不同的VLAN中，这样可以确保不同VLAN中的设备被隔离开。

2. 路由表配置：接下来，需要在三层交换机上配置路由表，将不同VLAN的IP子网和相应的接口关联起来，这样可以使得三层交换机能够理解不同VLAN之间的路由信息。

3. 跨VLAN通信：通过配置交换机的接口，使得不同VLAN上的设备可以通过三层交换机进行通信。

在数据包进入三层交换机的端口时，根据路由表上的信息，可以将数据包转发到正确的VLAN，并最终实现不同VLAN间的通信。

接下来，我们将详细介绍如何在三层交换机上进行VLAN间通信的配置。

以下以思科公司的三层交换机为例进行说明。

1. 配置VLAN#进入交换机全局模式Switch>enableSwitch#conf t#创建VLAN 10Switch(config)#vlan 10Switch(config-vlan)#name VLAN10Switch(config-vlan)#exit#创建VLAN 20Switch(config)#vlan 20Switch(config-vlan)#name VLAN20Switch(config-vlan)#exit#配置端口划分到不同的VLANSwitch(config)#interface fastethernet 0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit3. 配置跨VLAN通信Switch(config)#interface fastethernet 0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan 10,20Switch(config-if)#exit四、总结通过三层交换机的VLAN间通信配置，可以实现不同VLAN之间的数据包转发和通信，使得不同VLAN中的设备能够相互访问和通信，同时又能够保持彼此的隔离。

网络教程,利用三层交换机实现VLAN间通信利用三层交换机实现不同VLAN间的通信1、实验目的通过三层交换机实现VLAN间互相通信。

2、背景描述假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要互相进行通信，销售部和技术部也需要进行互相通讯，现在要在狡猾今年机上做适当配置来实现这一目标。

3、实现功能使在同一VLAN里的计算机系统能跨交换机继续拧互相通信，而在不同VLAN里的计算机系统也能进行互相通信。

4、实验拓扑5、实验设备S126G（1台），S3550-24（1台），PC机（3台），直通线（4根）。

1、实验步骤步骤1：在交换机switchA上创建VLAN10，并将0/5端可划分到VLAN10 中。

switchA#configuer terminal ！进入全局配置模式switchA(config)#vlan 10 ！创建VLAN10 SwitchA(config-vlan)#name sales ！将其命名为sales SwitchA(config-vlan)#exit switchA(config)#interface fastethernet 0/5 ！进入接口配置模式switchA(config-if)#switchport access vlan 10 ！将fastethernet 0/5端口加入VLAN 10中switchA(config-if)#exit SwitchA#show vlan id 10 步骤2：在交换机SwitchA上创建VLAN20，并将0/15端口划分到VLAN20中。

SwitchA#configure terminal ！进入交换机全局配置模式SwitchA(config)#vlan 20 ！创建VLAN 20 SwitchA(config-vlan)#name sales ！将其命名为technical SwitchA(config-vlan)#exit switchA(config)#interface fastethernet 0/15 ！进入接口配置模式switchA(config-if)#switchport access vlan 20 ！将fastethernet 0/15端口加入VLAN 20中switchA(config-if)#exit 验证测试：验证已创建了VLAN 20，并将0/15端口已划分到VLAN 20中。

实验 4 通过三层交换机实现VLAN之间的通信2.4.1 实验概述实现VLAN 之间的通信，在配置过程中需要同时用到二层和三层设备，在二层上创建VLAN，并将端口添加到指定的VLAN 中。

1．实验目的在本章的实验 2 和实验 3 中介绍了VLAN 的实现，这两个实验的实质都是基于端口的VLAN（Port VLAN）技术。

在基于端口的VLAN 中，不同VLAN 之间的端口是无法实现通信的。

如果要实现不同VLAN 之间的通信，一般需要使用路由器或三层交换机，在目前的应用中以三层交换机居多。

本实验将通过三层交换机来实现不同VLAN 之间的通信。

2．实验原理局域网内的通信是通过数据帧头部的目标主机的MAC 地址来完成的。

在使用TCP/IP 协议的网络中，需要通过ARP 地址解析协议来查找某一IP 地址对应的MAC 地址。

而ARP 是通过广播报文来实现的，如果广播报文无法到达目的地，那么就无法解析到MAC 地址，进而无法直接通信。

当计算机分别位于不同的VLAN 时，就意味这些计算机分别属于不同的广播域，所以不同VLAN 中的计算机由于收不到彼此的广播报文就无法直接互相通信。

3．实验内容和要求（1）继续学习tag 端口和untag 端口的功能和应用；（2）学习三层交换机的功能及配置方法；（3）结合二层和三层交换机的功能，学习两者之间的配合应用；（4）通过三层交换机的配置，实现不同VLAN 主机之间的通信。

2.4.2 实验规划1．实验设备（1）二层交换机（2 台以上），三层交换机（1 台）（2）实验用PC（4 台以上）（3）直连双绞线（4 根）（5）交叉双绞线（2 根）2．实验拓扑如图2-10 所示。

在该实验中我们分别创建VLAN 10 和VLAN 20 两个VLAN，其中将Switch-A 和Switch-B 上的端口f 0/2~f 0/6 分配给VLAN 10，而将Swithc-A 和Switch-B上的端口f 0/7~f 0/12 分配给VLAN 20。

三层交换机实现VLAN间通信三层交换机是一种能够在OSI模型第三层网络层进行数据包转发的网络设备。

它能够根据IP地址来进行路由和转发，从而实现不同VLAN之间的互通。

VLAN（Virtual Local Area Network）是一种利用网络技术将一个局域网分成多个虚拟局域网的方法。

每个VLAN相当于一个独立的局域网，可以拥有自己的IP地址段、子网掩码和默认网关。

传统的交换机只能将同一VLAN的设备连接在一起，而三层交换机则可以实现不同VLAN之间的通信。

三层交换机实现VLAN间通信的方法主要有两种：静态路由和动态路由。

静态路由是通过在三层交换机上手动配置路由表来实现不同VLAN之间的通信。

管理员需要在交换机上设置路由器接口、路由目的地和下一跳地址。

当交换机收到一个数据包时，它会根据路由表判断数据包的目的地，并将数据包转发到相应的VLAN。

动态路由是通过使用动态路由协议来实现不同VLAN之间的通信。

常见的动态路由协议有RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）和BGP（Border Gateway Protocol）等。

交换机会通过与相邻路由器交换路由信息，自动更新路由表并实现数据包的转发。

1. 降低网络延迟：传统的交换机在不同VLAN之间的通信需要经过路由器，造成了一定的网络延迟。

而三层交换机可以直接在交换机上进行路由和转发操作，减少了数据包的传输时间，降低了网络延迟。

2. 提高网络性能：三层交换机具有更快的转发速度和更高的转发能力，能够处理更大量的数据流量。

它可以通过硬件加速和硬件转发表等技术，提高网络性能。

3. 简化网络管理：三层交换机可以将不同VLAN的设备进行逻辑分组，使网络管理更加简便。

管理员可以根据需要对不同VLAN进行配置和管理，而不会影响其他VLAN的正常运行。

三层交换机通过在网络层进行路由和转发操作，实现了不同VLAN之间的通信。

三层交换机实现VLAN互通VLAN是一种将局域网划分为逻辑上独立的虚拟子网的技术。

通过VLAN，可以将一个物理局域网分割成多个逻辑上独立的子网，不同子网的设备可以通过路由器实现通信。

三层交换机可以实现VLAN互通的主要原因是它具有路由器功能，可以将不同VLAN之间的数据包转发到目标子网。

在三层交换机中实现VLAN互通的步骤如下：1.配置VLAN：首先，需要在三层交换机上创建和配置VLAN。

通过VLAN配置命令，可以创建虚拟子网并为其分配一个唯一的标识符。

例如，可以创建VLAN10和VLAN20，并将相应的端口分配给它们。

2.配置IP地址：接下来，需要为每个VLAN分配一个IP地址。

通过配置命令，可以将IP地址分配给每个VLAN，并将其与相应的虚拟子网关联起来。

例如，可以将IP地址192.168.10.1分配给VLAN10，并将其与子网192.168.10.0/24关联。

3.配置端口：然后，需要将交换机端口与相应的VLAN关联起来。

通过配置命令，可以将交换机端口分配给不同的VLAN，以便数据包可以正确地转发到目标子网。

4.配置路由：最后，需要配置路由器功能以实现不同VLAN之间的互通。

通过配置静态路由或动态路由协议，可以将数据包从源VLAN路由到目标VLAN。

例如，可以配置静态路由以将来自VLAN10的数据包路由到VLAN20。

通过上述步骤，三层交换机可以实现VLAN之间的互通。

当设备从一个VLAN发送数据包时，交换机将根据其目标IP地址和子网掩码决定将数据包转发到目标VLAN。

如果目标VLAN不在同一交换机上，交换机将使用路由器功能将数据包路由到目标子网上的设备。

实现VLAN互通的优势在于提供了更高级的网络隔离和安全性。

不同的VLAN可以隔离为逻辑上独立的子网，这样可以避免不必要的广播和冲突，并且可以更好地控制网络流量和用户访问。

此外，VLAN互通还可以提供更好的网络性能和带宽利用率，因为数据包将在交换机和路由器之间进行智能转发和路由。
