verilog语言及程序设计

数字设计中的Verilog HDL语言基础Verilog HDL语言是数字设计中非常重要的一门编程语言，它被广泛应用于集成电路设计和硬件描述语言。

在数字设计中，Verilog HDL语言被用来描述硬件的行为和结构，使得工程师能够通过编写代码来设计和实现各种数字电路。

Verilog HDL语言具有如下几个基础要素：1. 模块(Module)：Verilog HDL语言中的最基本构建单元就是模块，一个模块可以包含端口、输入、输出、内部信号和行为描述等部分。

模块用来描述数字电路中的一个功能模块或组件，它是实现数字电路的基础。

2. 信号(Signal)：信号是Verilog HDL语言中用来传递信息的基本元素，它可以是输入信号、输出信号或者中间信号。

信号可以是数字类型、整数类型、浮点数类型等，通过信号的传输和逻辑操作来描述整个数字电路的行为。

3. 端口(Port)：端口是模块与外部环境进行通信的接口，它可以是输入端口、输出端口或者双向端口。

端口定义了模块和其他模块或顶层模块之间的信号传输规则，是数字电路的输入输出通道。

4. 运算符(Operator)：Verilog HDL语言中包含了各种运算符，用来对信号进行逻辑运算、算术运算和比较运算等操作。

常见的运算符包括与(&)、或(|)、非(!)、加(+)、减(-)、乘(*)、除(/)、取余(%)等，通过运算符的使用能够实现数字电路中的各种功能。

5. 时钟(Clock)：时钟信号在数字设计中起到非常重要的作用，它用来同步数字电路中的各个组件，确保它们按照时序进行正确的操作。

时钟信号通常是周期性的信号，在数字电路中广泛用于触发、同步和控制各个模块的工作。

通过学习Verilog HDL语言的基础知识，可以帮助我们更好地理解数字设计中的原理和技术，进而能够设计和实现各种复杂的数字电路。

掌握Verilog HDL语言的基础概念和语法规则，是每一位数字设计工程师必备的技能之一。

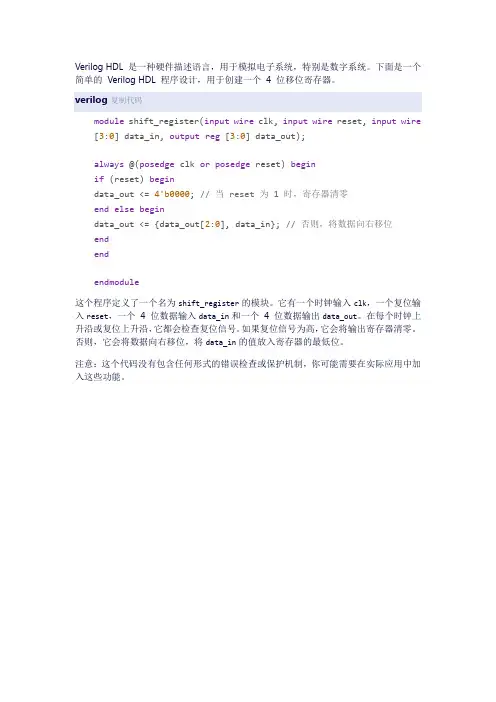

Verilog HDL 是一种硬件描述语言，用于模拟电子系统，特别是数字系统。

下面是一个简单的Verilog HDL 程序设计，用于创建一个 4 位移位寄存器。

verilog复制代码
module shift_register(input wire clk, input wire reset, input wire [3:0] data_in, output reg [3:0] data_out);
always @(posedge clk or posedge reset) begin
if (reset) begin
data_out <= 4'b0000; // 当 reset 为 1 时，寄存器清零
end else begin
data_out <= {data_out[2:0], data_in}; // 否则，将数据向右移位
end
end
endmodule
这个程序定义了一个名为shift_register的模块。

它有一个时钟输入clk，一个复位输入reset，一个 4 位数据输入data_in和一个 4 位数据输出data_out。

在每个时钟上升沿或复位上升沿，它都会检查复位信号。

如果复位信号为高，它会将输出寄存器清零。

否则，它会将数据向右移位，将data_in的值放入寄存器的最低位。

注意：这个代码没有包含任何形式的错误检查或保护机制，你可能需要在实际应用中加入这些功能。

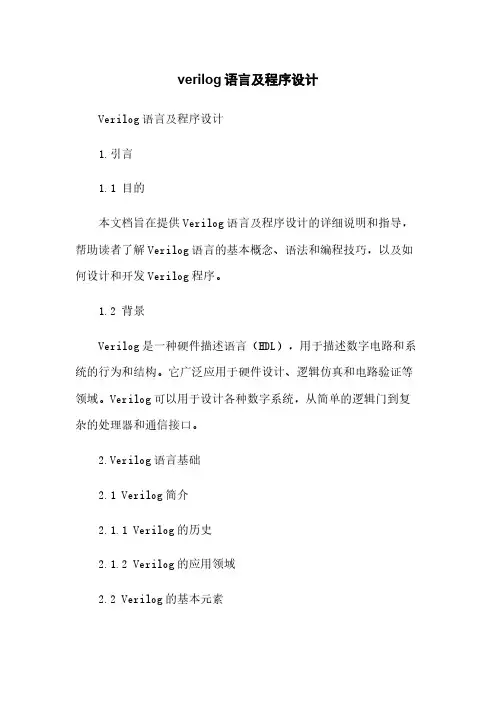

verilog语言及程序设计Verilog语言及程序设计1.引言1.1 目的本文档旨在提供Verilog语言及程序设计的详细说明和指导，帮助读者了解Verilog语言的基本概念、语法和编程技巧，以及如何设计和开发Verilog程序。

1.2 背景Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统的行为和结构。

它广泛应用于硬件设计、逻辑仿真和电路验证等领域。

Verilog可以用于设计各种数字系统，从简单的逻辑门到复杂的处理器和通信接口。

2.Verilog语言基础2.1 Verilog简介2.1.1 Verilog的历史2.1.2 Verilog的应用领域2.2 Verilog的基本元素2.2.1 模块（module）2.2.2 端口（port）2.2.3 信号（signal）2.2.4 注释（comment）3.Verilog语法和语句3.1 模块声明与实例化3.1.1 模块声明3.1.2 模块实例化3.2 数据类型3.2.1 整数类型（integer）3.2.2 实数类型（real）3.2.3 位向量类型（bit vector）3.2.4 枚举类型（enum）3.3 运算符3.3.1 算术运算符3.3.2 关系运算符3.3.3 逻辑运算符3.3.4 位运算符3.3.5 赋值运算符3.4 控制语句3.4.1 if语句3.4.2 case语句3.4.3 for循环语句3.4.4 while循环语句4.Verilog模块设计4.1 模块设计流程4.1.1 需求分析4.1.2 模块接口设计4.1.3 数据流图设计4.1.4 代码实现4.1.5 仿真与验证4.2 常见模块设计实例4.2.1 时钟分频器4.2.2 状态机4.2.3 寄存器堆4.2.4 串行通信接口5.高级Verilog编程技巧5.1 参数化模块设计5.2 位向量操作技巧5.3 时序逻辑设计5.4 RTL设计规范5.5 验证技术和方法6.附件7.法律名词及注释7.1 版权（Copyright）在法律上，版权是指对原创作品的独占性控制权，包括复制、分发和修改等权力。

verilog hdl应用程序设计实例精讲网上现在有很多关于verilog hdl应用程序设计的资料，但是并没有一个很系统和全面的教程来帮助初学者快速入门。

本文就verilog hdl应用程序设计实例进行了精讲，从基本概念到应用实例一步一步地回答了初学者的问题，帮助大家理解verilog hdl的设计和应用。

一、verilog hdl的基本概念Verilog HDL是一种硬件描述语言，用于描述数字系统，包括逻辑电路、集成电路等等。

它既可以进行仿真验证，也可以直接生成硬件电路。

简单来说，verilog hdl就是一种用来描述数字系统的语言。

1.1 模块与实例化在verilog hdl中，模块是最基本的设计单元，每个模块包含一个或多个端口和内部逻辑电路。

模块可以包含其他模块，这被称为实例化。

实例化可以理解为创建一个模块的实例，并根据实例进行连接。

1.2 端口和内部信号模块的端口是与其他模块或外部电路连接的接口，可以是输入、输出或双向。

内部信号是模块内部产生和使用的信号，只在模块内部可见。

1.3 组合逻辑与时序逻辑组合逻辑是指只有输入信号改变时才会改变输出信号的逻辑电路，而时序逻辑是指输出信号的改变还受到时钟信号的控制。

在verilog hdl中，可以使用逻辑门、逻辑运算符和条件语句来实现组合逻辑和时序逻辑。

二、verilog hdl应用程序设计实例接下来，我们通过一些实例来展示verilog hdl的应用程序设计。

2.1 4位全加器我们首先来实现一个4位全加器。

全加器是用来实现两个二进制数的加法的电路，它能够实现两个输入和一个进位的相加操作，输出结果和进位。

在verilog hdl 中，可以使用逻辑运算符和条件语句来实现全加器。

2.2 4位加法器我们可以使用四个全加器来实现一个4位加法器。

加法器是用来实现两个二进制数的加法的电路，它能够实现多位的相加操作，输出结果和进位。

2.3 4位计数器计数器是一种能够实现计数功能的电路，它能够根据时钟信号进行计数，并在达到一定数值时输出特定信号。

1、VerilogHDL设计流程1、Verilog HDL 设计流程：1、文本编辑：文件保存为.v的文件；2、功能仿真：将.v文件调入HDL仿真软件，逻辑功能是否正确（前仿真）；3、逻辑综合：将源文件调入逻辑综合软件进行综合，把语言综合成最简的布尔表达式，生成.edf的EDA工业标准文件；矚慫润厲钐瘗睞枥庑赖。

4、布局布线；5、时序仿真：验证电路的时序（后仿真）。

2、Verilog 程序包括四部分：1、端口定义2、I/O口说明3、内部信号声明4、功能定义3、逻辑功能定义：三种方法在模块中产生逻辑：（1）用assign 声明语句；如assign a = b & c；（描述组合逻辑）（2）用实例元件；如and #2 u1(q,a,b);（3）用always块；如（既可描述组合逻辑也可描述时序逻辑）always @ (posedge clk or posedge clr)beginif(clr) q <= 0;else if(en) q <= d;end4、网络类型变量两种：wire triWire型变量：用来表示单个门驱动或连续赋值语句驱动的网络类型数据。

Tri 型变量：用来表示多驱动器驱动的网络型数据。

线网类型两种：wire triTri 主要用于定义三态的线网；Wire型：代表的是物理连接，不存储逻辑值，要由器件驱动，通常用assign进行赋值Wire类型的信号没被驱动，缺省值为Z（高阻）；信号没有定义数据类型时，缺省为wire 类型。

（缺省==默认）聞創沟燴鐺險爱氇谴净。

Reg型：默认初始值为x，通常用always模块内的指定信号，常代表触发器；always模块内被赋值的每一个信号都必须定义为reg型。

（寄存器类型）Verilog HDL 有5种寄存器类型：reg、integer、time、real、realtime5、运算符号所带操作数单目运算符：可带一个操作数，操作数放在运算符右边双目运算符：可带两个操作数，操作数放在运算符两边三目运算符：可带3个操作数，用三目运算符分隔开6、底层模块的调用：底层模块（被测试模块）可由测试模块调用如：(位置关联方式) :AND_G2 AND_G2(A,B,F);第一个AND_G2 为底层模块名，第二个为实例名，(A,B,F)为参数定义。

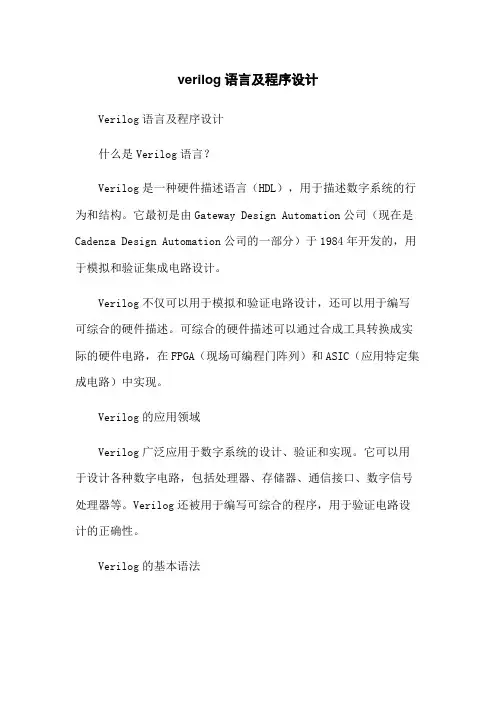

verilog语言及程序设计Verilog语言及程序设计什么是Verilog语言？Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。

它最初是由Gateway Design Automation公司（现在是Cadenza Design Automation公司的一部分）于1984年开发的，用于模拟和验证集成电路设计。

Verilog不仅可以用于模拟和验证电路设计，还可以用于编写可综合的硬件描述。

可综合的硬件描述可以通过合成工具转换成实际的硬件电路，在FPGA（现场可编程门阵列）和ASIC（应用特定集成电路）中实现。

Verilog的应用领域Verilog广泛应用于数字系统的设计、验证和实现。

它可以用于设计各种数字电路，包括处理器、存储器、通信接口、数字信号处理器等。

Verilog还被用于编写可综合的程序，用于验证电路设计的正确性。

Verilog的基本语法Verilog语言的基本语法与C语言类似，包括模块定义、端口声明、信号声明、组合逻辑、时序逻辑等。

下面是一个简单的Verilog模块的例子：verilogmodule MyModule (input wire clk,input wire rst,input wire in_data,output wire out_data);reg [7:0] reg1;always (posedge clk or posedge rst) beginif (rst)reg1 <= 8'b0;elsereg1 <= reg1 + in_data;endassign out_data = reg1;endmodule上面的例子定义了一个名为`MyModule`的Verilog模块，有4个端口：`clk`（时钟），`rst`（复位），`in_data`（输入数据），`out_data`（输出数据）。

其中的`reg1`是一个8位的寄存器，使用时序逻辑进行更新。

Verilog课程设计题函数发生器（方波和阶梯波）目学生姓名：专业：班级：指导教师：完成日期：目录1、概述 (1)2、功能 (2)3设计方案（设计的技术方案、工作原理、设计框图） (3)4设计与仿真 (11)5、结束语 (14)6附录 (15)1.概述（1）实验目的：在基于QUARTUS2软件平台下，运用Verilog硬件描述语言来进行编写两种波形（方波和阶梯波）发生的程序，并结合DE2板与DVCC 实验板上的D/A转换器在示波器显示出波形。

初步了解Verilog的编程及DE2板的应用，加强对其的实际应用操作能力。

（2）实验要求：运用DE2上的DAC实现方波、阶梯信号发生器功能。

方波频率、占空比可设置。

阶梯波信号频率、幅度可调。

在完成基本要求的基础上，可进一步增加功能、提高性能。

2.功能实验内容：5 . 利用简易函数发生器基本要求：运用DE2上的DAC实现方波、阶梯信号发生器功能。

方波频率、占空比可设置。

阶梯波信号频率、幅度可调。

在完成基本要求的基础上，可进一步增加功能、提高性能。

3设计方案（1）设计流程图（2）波形产生的基本原理 时钟信号累加器设置时钟信号f_clk设置频率控制字p利用存储器存储32个采样点：16个梯形波采样点，16个方波采样点设置选择端口choose16个阶梯波采样点0~15 16个方波采样点16~31Choose=0 Choose=1送至输出端口data 输出程序结束1.先利用时钟信号f_clk产生一个工作频率,输入的频率字保存在频率寄存器中,经Ｎ位相位累加器,累加一次,相位步进增加,经过内部ROM波形表得到相应的幅度值,经过D/A转换和低通滤波器得到合成的波形。

2.利用存储器，先把定点值存入存储器中，再通过choose选择所需要的那段地址的值，在通过data读出值。

3.最后利用波形仿真，通过转换把数字量转换为波形图。

（3）产生波形频率可调的方法采用设置频率控制字的方法，设置一个输入端口【5:0】q，并且下载时将其绑定在6个控制开关上，可以实现频率的调整，采用2进制，q的值就是频率的缩小（扩大）倍数。

六．Verilog HDL语言介绍6.1 Verilog HDL基本结构6.1.1 简单的Verilog HDL 例子首先来看两个简单的Verilog HDL程序。

【例6.1】一个8位全加器的 Verilog HDL源代码module adder8(cout,sum,ina,inb,cin);output[7:0] sum;output cout;input[7:0] ina,inb;input cin;assign {cout,sum}=ina+inb+cin; //全加endmodule【例6.2】一个8位计数器的Verilog HDL源代码module counter8(out,cout,data,load,cin,clk);output[7:0] out;output cout;input[7:0] data;input load,cin,clk;reg[7:0] out;always @(posedge clk)beginif(load)out=data;elseout=out+cin;endassign cout=&out&cin;endmodule从上面的例子可以看出:① Verilog HDL程序是由模块构成的。

每个模块的内容都是嵌在module 和endmodule 两个语句之间，每个模块实现特定的功能，模块是可以进行层次嵌套的。

②每个模块首先要进行端口定义，并说明输入(input)和输出(output)，然后对模块的功能进行逻辑描述。

③Verilog HDL程序的书写格式自由，一行可以写几个语句，一个语句也可以分多行写。

④除了endmodule语句外，每个语句的最后必须有分号。

⑤可以用/*……*/和//……对Verilog HDL程序的任何部分作注释。

6.1.2 Verilog HDL模块的结构Verilog HDL的基本设计单元是"模块(block)"。

verilog语言及程序设计Verilog语言及程序设计1. 引言Verilog语言是一种硬件描述语言（HDL），它被广泛应用于数字逻辑设计和硬件工程中。

本文将介绍Verilog语言的基本概念、语法和程序设计方法，帮助读者了解和掌握Verilog语言的使用。

2. Verilog语言基础2.1 Verilog语言概述Verilog语言是一种用于描述数字系统的硬件描述语言。

它提供了一种高级抽象的方式来描述和设计数字电路。

Verilog代码可以表示电路的结构、功能和时序，方便设计和验证数字系统。

2.2 Verilog的数据类型Verilog语言支持多种数据类型，包括基本数据类型和派生数据类型。

常用的基本数据类型包括整型、实型和布尔型。

派生数据类型包括数组、结构体和联合体等。

2.3 Verilog的模块化设计Verilog语言的模块化设计使得电路的设计和验证更加灵活和高效。

模块是Verilog代码的基本组织单元，可以嵌套使用，方便进行模块的重用和层次化设计。

2.4 Verilog的时序建模Verilog语言支持时序建模，可以描述数字逻辑电路中的时序关系和时钟控制。

通过时钟信号和触发器的使用，可以实现各种时序逻辑功能。

3. Verilog程序设计3.1 Verilog的模块定义在Verilog语言中，可以通过module关键字定义一个模块。

模块由输入输出端口和内部逻辑组成。

模块可以根据需要进行参数化，方便在不同设计场景中的复用。

verilogmodule my_module(input wire clk,input wire rst,input wire [7:0] data_in,output wire [7:0] data_out);// 内部逻辑//endmodule3.2 Verilog的时序建模Verilog语言提供了多种时序建模的方法，包括组合逻辑、时钟触发器、时钟边沿触发器等。

通过适当的时序建模，可以准确描述数字电路中的时序关系。

Verilog 程序设计报告一、课题概述：任务：本实验主要完成8位比较器、分频器、阻塞赋值和非阻塞赋值的区别、8路的数据选择器、有限状态机的设计。

目的：通过实验掌握基本组合逻辑电路、时序逻辑电路的实现流程；条件语句及case语句的用法；在实验中认识阻塞赋值和非阻塞赋值的区别；能够设计出简单的有限状态机。

要求：熟练掌握verilog的基本语法知识和一些基本语句的用法。

二、设计思路及采取方案思路：（1）8位比较器可以用数据流描述方法（assign赋值语句）或行为描述方法（always语句）或结构描述方法（元件例化）实现。

（2）分频器可以采用if…else语句或case语句实现。

（3）阻塞赋值和非阻塞赋值的区别可以通过观察波形图及分析综合出的电路图来得到。

（4）8位数据选择器可以采用assign赋值语句及always语句实现。

（5）有限状态机可以采用case语句实现。

方案：（1）8位的比较器采用assign赋值语句实现。

（2）用if…else条件语句实现分频器的设计。

（3）通过观察波形图，得出利用阻塞赋值和非阻塞赋值设计电路的特点和区别。

（4）利用always语句实现8位数据选择器。

（5）利用case语句完成有限状态机的设计。

三、实验结果结果：我基本完成以上的5个任务，并且通过这些任务的完成，巩固了已经学过的知识，提高了自己的动手操作能力，坚定了继续学习的信心。

四、实验体会体会：第一次接触学习硬件编程语言，感受到verilog与软件编程语言有着许多显著的差别，最重要的是用verilog可以编出并行执行的程序，通过不断的学习和实践，习惯了用硬件结构思路编程，由于一些细节把握不到位，在设计中出现了许多错误；像进程赋值语句声明寄存器变量时格式出错、begin-end声明语句没有注意相互匹配、在声明语句的末尾忘了写上分号等等。

编译不成功时，我会不厌其烦的去查找错误，直至编译成功、满足题目的要求。

通过实验不仅巩固了已经学过的知识而且加强了自己的动手操作能力，为以后的考研及工作打下了基础。
