楼宇对讲分机电路图

简易对讲机电路图及原理
对讲机电路图如下图所示，Q1高频管9018的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

本对讲机要保证发射的频率和接收的频率是一样，才能完成对讲.
本文来自: 原文网址：/sch/rf/0079946.html。

可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。

可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。

2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。

3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。

4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。

5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。

6. 故障自检，方便安装调试、检修和维护。

可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。

a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。

随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。

可视对讲分机有彩色液晶及黑白CRT显示器两大类。

截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。

无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。

但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。

视频字符叠加技术用于接收管理中心发布的短消息。

室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

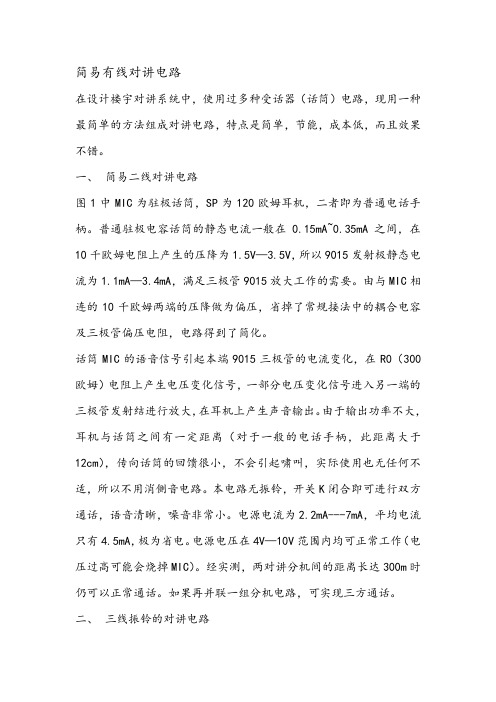

简易有线对讲电路在设计楼宇对讲系统中，使用过多种受话器（话筒）电路，现用一种最简单的方法组成对讲电路，特点是简单，节能，成本低，而且效果不错。

一、简易二线对讲电路图1中MIC为驻极话筒，SP为120欧姆耳机，二者即为普通电话手柄。

普通驻极电容话筒的静态电流一般在0.15mA~0.35mA之间，在10千欧姆电阻上产生的压降为1.5V—3.5V，所以9015发射极静态电流为1.1mA—3.4mA，满足三极管9015放大工作的需要。

由与MIC相连的10千欧姆两端的压降做为偏压，省掉了常规接法中的耦合电容及三极管偏压电阻，电路得到了简化。

话筒MIC的语音信号引起本端9015三极管的电流变化，在R0（300欧姆）电阻上产生电压变化信号，一部分电压变化信号进入另一端的三极管发射结进行放大，在耳机上产生声音输出。

由于输出功率不大，耳机与话筒之间有一定距离（对于一般的电话手柄，此距离大于12cm），传向话筒的回馈很小，不会引起啸叫，实际使用也无任何不适，所以不用消侧音电路。

本电路无振铃，开关K闭合即可进行双方通话，语音清晰，噪音非常小。

电源电流为2.2mA---7mA，平均电流只有4.5mA，极为省电。

电源电压在4V—10V范围内均可正常工作（电压过高可能会烧掉MIC）。

经实测，两对讲分机间的距离长达300m时仍可以正常通话。

如果再并联一组分机电路，可实现三方通话。

二、三线振铃的对讲电路把图1中的三极管改为NPN管，增加由555组成的音频振荡电路，并由双刀双掷开关SW进行选通，即构成图2所示电路。

双刀双掷开关可使用电话机上常用的插簧开关，也可以使用带锁按钮开关。

电路工作原理如下：1、两分机都挂机时，电源VCC处于断开状态，整个装置不耗电。

2、若左侧分机摘机，插簧抬起，左侧的电源通过导线向右侧供电，右侧的555振荡电路工作，SPK2发出振铃音，其频率为1/（1.4xR24XC23）=1/（1.4x10千欧姆x0.1u）=714赫兹。

无线对讲机制作原理30.275MHz调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V10%(镍镉充电电池8节，负极接地。

有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)10．静噪灵敏度：0.5uV11．中频频率：455KHz12．音频不失真功率：大于200nlw13．体积：125x55x30mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.73030.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。

楼宇对讲门铃的工作原理一、工作原理图一主机电路图二室内话机电路注意，SA挂机时2～3通，摘机时1～3、4～6通变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。

当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。

主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。

MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。

VCC经主电路的R5降压后，再经插座V3②脚给室内话机的MIC2和Ql供电。

主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。

主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。

插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。

当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql 集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。

毕业设计(论文) 楼宇对讲机分机电路的设计学院：专业：姓名：学号：指导教师：2009年 6 月摘要鉴于目前市场上已出现种类繁多的楼宇对讲机,本文主要论述了由AT89C51单片机构成的楼宇对讲机分机电路的设计过程，分析了楼宇对讲机分机的硬件组成，并详细介绍了各部分电路的工作原理。

客人可以通过单元楼门口的数字键盘，选择欲访问的住户，通过语音电路，实现系统的对讲功能。

另外，住户还可以电控开启门锁，访客通过数字键盘呼叫住户，得到住户的同意后访客才能进入楼内，从而限制了非法人员的进入。

同时，若遇突发事件，住户亦可以通过该系统通知保安人员已得到及时的支援和处理。

测试结果表明,该线路失真率低于市场上同类产品。

同时该机型结构简单小巧,操作方便,具有良好的实时性和快速性,因此具有良好的实用性。

关键字：楼宇，对讲机，单片机IAbstractSince the present market has various kinds of building interphone, this paper briefly introduces the composition of the building by AT89C51 extension circuit structure and interphone, analyses the working process of building interphone extension of hardware, and introduces the work ing principle of each part circuit. Guests can ChanYuanLou through the digital keyboard, choose to visit resident, through the voice circuits, realize the system function. In addition, residents can also open locks, visitors through the electronic digital keyboard, the resident called residents agreed to enter the building, visitors to limit the illegal workers. At the same time, if encounter emergencies, residents may also notify security personnel through this system has been timely support and processing. Test results show that the circuit distortion rate below market similar products. Through physical test and the type of simple structure, convenient operation, compact with good real-time and quickness, therefore has better practicability.Key words:building, interphone, SCMII目录摘要 (I)Abstract..... (II)目录 (III)第一章引言 .......................................................................................... (5)1.1 课题的背景和意义 (5)1.2 近年来国内外研究的现状 (5)1.3 课题研究内容 (2)第二章方案论证与选择 (3)2.1 方案的论证 (3)2.1.1 单片机 (3)2.1.2 语音电路半双工与全双工 (4)2.1.3 无线系统与有线系统 (4)2.2 方案的总结 (5)第三章楼宇对讲机分机电路的设计 (6)3.1 主控电路的设计 (6)3.1.1 低功耗收发器MAX485 (6)3.1.2 单片机AT89C51 (8)3.1.3 主控电路的设计 (16)3.2报警电路的设计 (17)3.2.1 7407的功能特点 (17)3.2.2 报警电路的设计 (19)3.3 开锁电路的设计 (20)3.3.1 继电器的工作原理 (20)3.3.2 开锁电路的设计 (26)3.4 语音电路的设计 (27)3.4.1 集成运算放大器的原理及特性 (27)3.4.2 语音电路的设计 (31)III3.5 电源电路的设计 (34)3.5.1 LM78系列三端固定稳压器 (34)3.5.2 电源电路的设计 (38)3.6 软件设计 (38)3.6.1 软件设计流程图 (38)结论 (40)参考文献 (41)致谢 (42)附录楼宇对讲机分机电路原理图 (43)IV第一章引言1.1 课题的背景和意义楼宇对讲系统在国内的发展虽然时间不长，但由于其市场前景被商家们一致看好，时至今日，生产厂商已猛增至250家左右。

弱电干货知识1：什么是楼宇对讲？组成？布线？工作原理是什么？哈喽！大家好，我是弱电玩家行者，本节内容我们来学习一下《楼宇对讲》相关的知识。

什么是楼宇对讲呢？当一栋楼建好之后，就需要加入门禁系统。

目的就是开门关门不能随便有陌生人进入。

对讲，就是指人站在单元门口可以和户内的住户或者物业通话，以达到识别是谁后是否准许进入。

这在新建小区里属于标配的弱电系统，所以感兴趣的朋友接着往下看，看看怎么样布线，住户如何帮单元门口人员开锁等问题。

第一：楼宇对讲包含哪些硬件1.单元门口机常见单元门口机单元门口机有纯数字与非数字之分，数字门口机可以直接接入互联网或接入APP来使用，但是造价相当的贵，一般高档小区才用。

非数字的原来有走的同轴电缆，之前叫模拟门口机。

随着技术的完善，模拟门口机也发展成为了使用网线制来使用。

比如众信韩、悍克、中韩等品牌都使用了四线制的走线方式，也就是说户内机就插一根4芯网线就可以实现与单元门口机视频通话开锁等功能。

目前为止，单元门口机都具备了刷卡开门、呼叫住户开门、呼叫物业中心开门、密码开门的基本功能。

根据客户的要求，还可以做到刷二维码开门、人脸识别开门、手机APP开门等方式。

2.室内机室内分机室内分机每户一个，市面上常见的目前有4.3寸与7寸两款。

室内机跟单元门口机是配套使用的，而且每个厂家的产品都是成套出现，不同厂家不能混用。

所以很多客户打电话过来，说室内分机坏了，想找我拿一台，这不是我不想卖给你，是根本行不通啊。

3.中间连接件4户楼层分支器•一般情况下，如果是纯数字的，中间连接件就是指交换机。

反之，很多厂家的中间连接件各有各的叫法，但基本上是叫做“楼层分支器”或者“楼分”等相关名词。

纯数字的就不多说了，一层有几户你配上对应的交换机就行，还可以级联。

非数字的很有讲究，一般情况下看每层有几户来定义，比如有的一层有2户、3户、4户等。

那么每个厂家的“楼分”基本上是有4口“楼分”与6口“楼分”之别，也就是说一个楼分可以连接4户或者6户，然后每个“楼分”手拉手的连接起来，从上至下，最后一个“楼分”直接接入单元门口主机。

楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。

工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂,但如果有了原理图,维修操作就容易了.图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。

由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。

当户外有人按下S1时（按S1——S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地,故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音.当屋内主人听到LB发出的声音后,摘下话机,屋内与楼外的两人就可以通话。

MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB,主人可听到对方的说话声。

Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电.主人的说话信号经MIC2拾取、VT1放大后,又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚,放大后由1脚输出，推动扬声器LB1发声,从而实现两人的通话。

主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平,VT5截止,音乐IC和IC1都停止工作。

楼宇对讲门铃的电路原理与故障维修文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。

工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。

图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。

由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。

当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。

当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。

MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。

Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。

主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
