楼宇对讲安装方法详细说明书

说明书智能楼宇可视对讲分机使用说明：使用本机之前，请先详读本说明书，然后妥善保存以备将来参考之用。

Version:1.0①音量调节钮②亮度调节钮③对比度调节钮④Ω天关75⑤系统接线接口⑥门前机接口注布防键、放像键、校时键为可选，仅具有图像存储功能的分，才有该三键:扬声器指示灯咪头1-8防区灯④Ω：接紧急报警按钮的一端（另一端接地）：接门前机电锁开锁器的信号端子⑥门前机接口：R1~R4相应接到门前机的R1~R4端口L+：接门前机电锁开锁器的信号端子⑤系统接线接口:18V+:接ZS-P18正极GND:.接ZS-980系统的2#线.频接ZS-980系统的3#线.接ZS-980系统的4#线.呼叫：接ZS-980M3(或ZS-980BMA)的5#线.三方通话：接ZS-980M3(或ZS-980BMA)的6#线接正极ZS-P18.75匹配开关：视频阻抗匹配，可消除重影；SOS L+. 1.视频：接ZS-980系统的1#线2地线：3音：4控制：56接线端子说明:状态指示功能：指示灯状态的变化，指示出分机所处的状态。

1、、“”、本机所处的系统忙时，占线指示灯亮；2若有尚未提取的信息，则信息指示灯亮；3按住紧急键时，紧急键上的灯亮；4、处于撤防状态时，相应防区指示灯灭；5、处于布防等待和监控状态但无警情发生时，相应防区指示灯慢闪亮；6、处于布防状态且有警情发生时，相应防区指示灯快闪亮。

系统静态时，按监视键，显示屏显示主机图像，可与主机通话，通话期间，按“监视”键可关机。

呼叫管理中心：系统静态时，按“呼叫”键，显示屏打开。

如果管理中心忙，则听到语音提示“现在线路正忙，请稍后再拨”；如果管理中心空闲，则显示管理中心的图像（在管理中心配置摄像机的情况下），管理中心应答后可与之双向通话，通话期间，按“监视”键可关机。

如果系统占线时呼叫管理中心，则仅将本机号码传送到管理中心。

呼叫内线分机：本机静态时，监视键，则同一台门前机所带的其它分机振铃。

楼宇对讲主机使用说明书简介 1功能说明 4外观描述 2接线端示意图 3目 录目录安装说明 8技术规格 8保养说明保养说明及注意事项：1.防水防潮，避免污物和过多的灰尘，室内分机应安装在 干燥清洁的地方，以免内部元器件受潮及其他杂物进入 机内；2.勿让阳光直射，远离火源；3.远离强磁场；4.保持表面清洁，勿直接用水冲洗，忌用天那水苯汽油等 化学溶剂擦试；5.非本公司指定产品，不可配套使用；6.非专业人员不得擅自打开修理，须由本公司专业人员(或 本公司授权后，在本公司指导下)维修。

否则所有保修条 款将自动失效！套件清单:单元主机--------------------------------------1台 说明书-----------------------------------------1份 保修标贴--------------------------------------1份套件清单简 介产品简介主要应用于单元入口和单元地下停车场入口。

它具有主动呼叫住户、询问管理处、密码开锁、地址设置、状态提示和开锁方式选择、门禁控制、智能语音导航等功能。

本主机是小区联网系统中的单元门主机。

安装说明安装说明：1、根据单元主机的底箱的尺寸在要安装的位置挖一个长 方形的孔；2、将底箱固定在门上或固定在墙上；3、把各传输线按接线图要求连接好，注意分清极性及接线 的顺序，不能接错；4、用随机配备的螺丝将单元主机固定在底箱上；5、根据实际情况设置好单元主机的地址号。

技术规格：参数名称具体参数参数名称具体参数最大容量9999户工作电压DC12V ±0.5V线径要求彩色摄像机照度1.0Lux 静态电流70mA 环境温度-10℃～+55℃湿 度45%～95%无凝结面板尺寸350*156*8mm 黑白摄像机照度0.1Lux 底壳尺寸310*125*30mm技术规格国标超五类外观描述：外观描述摄像头序号功 能功 能1234567读卡区话筒显示屏键盘补光灯喇叭序号63功能说明显示“ -”），按“#”键退出；输入“4”进入按卡片序号删除设置项，屏幕显示“ ”， 主机发出“滴”一声提示音，屏幕显示“ ”，输入对 应四位序号（如：0001~6000），如果输入的序号正确主 机会自动删除卡片信息，删除成功时主机发出“滴”一声 提示音，如果删除不成功时主机发出“滴滴滴”几声提示 音；主机返回上一级操作清单（屏幕显示“ -”）， 按“#”键退出；输入“5”进入联网ID 号设置项，屏幕显示“ .... ”， 输入对应二位序号（01～99），主机发出“滴”一声提示 音，表示设置成功，如果设置不成功时主机发出“滴滴 滴”几声提示音；主机返回上一级操作清单（屏幕显示 “ -”），按“#”键退出；输入“6”进入删除所有卡片设置项，屏幕显示“....”， 按“#”键进入确认删除所有卡片设置，主机进行卡片删 除操作，等待一段时间后主机发出“滴”一声提示音， 表示门禁模块内所有卡片资料已被删除（谨慎操作此项 功能，卡片资料删除后无法恢复），删除完成后系统自动 退出设置状态。

楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用铜芯线。

·距离<30米时，采用铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4* mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2* 铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在米左右，注意固定室内机时勿使室内机变形。

楼宇对讲管理机的安装与调试任务主要在上一任务完成了单元内部系统安装调试的基础上针对管理机的安装调试。

管理机在楼宇对讲系统中的位置如图所示：主要有以下功能。

（1）管理中心呼叫用户分机。

（2）管理机呼叫单元主机。

（3）管理机开锁。

（4）接收用户分机和单元主机的呼叫。

图1联网型楼宇对讲1．设备介绍本节任务主要使用狄耐克系列的对讲系统。

全部试验在狄耐克试验室完成。

管理机型为AB-6A-602C，单元主机为了AB-602D，可视分机为AB-602MQ。

单元设备见上节。

型号：AB-6A-602C形状尺寸：430×260×55 mm具体功能请阅读说明书。

（1）管理中心操作：1）管理中心呼叫用户分机管理中心可通过键盘输入门口机号和分机号或“呼叫查询+速拨”的方式呼叫任何一个用户分机。

在待机状态下摘机，摘机指示灯亮，此时，可依次输入门号、户号后，再按“#”键，发送呼叫号码（也可在挂机状态下输入门号、户号后提起手柄，自动发送呼叫号码）。

若该号码正确，则被呼叫分机开头振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态。

在输入数字过程中，按“*”键或挂机将回到待机状态。

2）监视门口机输入门口机编号（最大4位），按监视键。

在监视过程中，再按一次监视键或“*”键，即可取消监视。

.每次监视时间为25秒，监视过程中门口主机有任意键按下都将结束监视。

若要监视的门口机被占用则显示“busy“。

（2）管理中心提示信息电源指示灯：指示电源通/断状态。

报警/摘机指示灯：亮表示摘机,待机状态下表示报警信息。

显示“busy”：表示被监视或被呼叫之分机所或门口机被占用。

显示“d ****”：表示****号门口机呼叫管理中心。

显示“open”：表示已开启门口机的电控锁。

显示“Err”：输入号码错误或线路故障；操作被中断或被叫方无回应。

2．设备连接（1）狄耐克系列的对讲系统总体如图所示。

图3 狄耐克系列楼宇对讲图（2）单元主机分机的连接如图所示：上节我们完成了安居宝系列的单元内部的安装调试，在这个基础上我们按下图对狄耐克系列的单元主机与室内分机连接，我们试验时进行一对一的连接。

楼宇对讲系统说明书模板（新版楼宇可视对讲系统）楼宇可视对讲系统作为小区智能化系统的必备系统，整体体量算是比较大的，现在的楼宇可视对讲系统方案如何设计呢？一、系统概述楼宇可视对讲系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络TCP/IP网络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网，真正做到TCP/IP到户，户户可视对讲。

TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。

布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。

可视对讲产品全部采用了嵌入式安卓操作系统，系统安全可靠，系统设计过程中充分考虑未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。

二、系统配置根据小区的户型结构和甲方的具体要求，数字式可视对讲系统，即基于TCP/IP通信协议的数字化楼宇对讲系统，系统数据库与门禁管理系统共用，系统基本配置如下：1. 每个单元楼梯口安装1台彩色可视门口机。

门口机内置门禁刷卡控制器。

2. 每个住户室内安装彩色可视室内机1台；具有呼叫、对讲、监视、开锁、防区报警、紧急求救、门铃呼叫等功能，可扩展信息接收与图像存储、电梯联动控制等功能。

3. 小区的消防监控中心安装1台彩色可视管理机。

4. 小区出入口各安装1台彩色可视围墙机。

5. 对于室内各种探测器的设置，一般入户门安装门磁探测器、客厅或卧室安装红外探测器、厨房安装煤气泄露探测器、卫生间或卧室安装紧急按钮。

可视楼宇对讲系统安装注意事项一：
1、设备箱安装：
(1)设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.45m。

(2)明装时，应按设计位置，用膨胀螺栓固定，箱体应水平不倾斜。

(3)暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。

可视楼宇对讲系统安装注意事项二：
1、设备安装
(1)电源箱通常安装在弱电井内，距离地面1.5米左右。

电源正常工作时不可倒放或侧放。

(2)门口主机的安装。

门口主机通常镶嵌在防盗门或墙体主机预埋盒内。

主机上边距地不宜高于1.6m，操作面板应面向访客且便于操作。

安装应牢固可靠，并应保证摄像镜头的有效视角范围。

室外对讲门口主机安装时。

主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.45m。

(3)室内机安装。

室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。

(4)联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。

楼宇可视对讲系统安装注意事项三：
1、设备接线
(1)接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，合格后才可按照设备接线图进行端接。

(2)对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按要求进行编号。

设备应压接好保护地线,接地电阻值应符合设计要求。

分享来自川安智能科技。

A VC-28联网楼宇可视对讲系统接线图纸（版本号：V6.1.051025）广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书_______________________________________________________________________________________________________ 广州市天河区棠下棠安路大盛工业区D栋五楼 TEL：************,85665410,85665435,856655742二、工程接线注意事项（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。

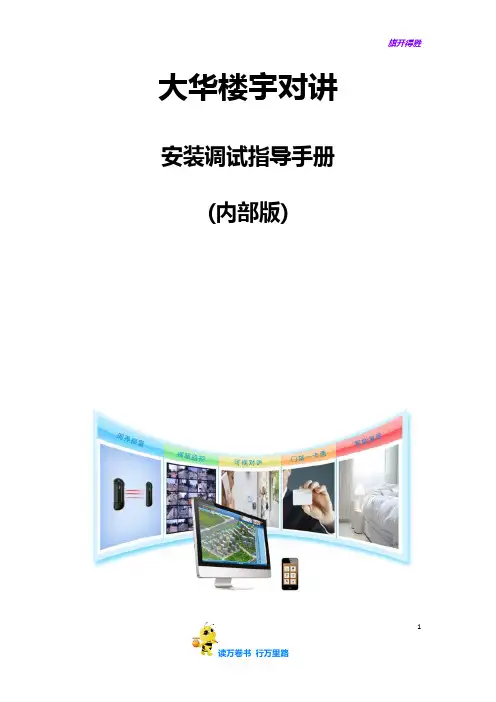

大华楼宇对讲安装调试指导手册(内部版)1一、系统的介绍和产品的组成 (3)二、施工用线及注意事项 (4)三、系统接线技术要求 (5)四、设备安装篇 (6)4.1确定所需安装的产品、辅件等是否到位 (6)4.2门口机和室内机安装方式 (6)五、调试篇 (9)5.1系统布线 (9)5.1.1门口机 (9)5.1.2 单元联网分配器 (10)5.1.3 室内机 (11)5.1.4小区联网的布线 (12)5.2 H700平台对应门口机、SIP服务器和室内机配置 (13)5.2.1 门口机IP设置 (13)5.2.2 门口机设置 (13)5.2.3SIP服务器配置 (15)5.2.4模拟室内机配置 (17)5.3 H500平台对应门口机和室内机配置 (18)5.3.1 门口机设置 (18)5.3.2 模拟室内机配置 (20)5.4平台配置 (22)5.4.1 H700平台配置 (22)5.4.2 H500平台配置 (23)2一、系统的介绍和产品的组成1. 系统介绍大华楼宇可视对讲系统为大华品牌下专为中国住宅小区设计的智能楼宇系统，该系统是大华融合了安防领域多年积累的经验，采用CAT5E(网线)传输技术推出的最新一代智能楼宇可视对讲系统，与传统的网线可视对讲系统相比，在工程设计、布线、安装、调试各个环节均作了创新设计，引入“工程导向”的设计理念，超越了行业中常规的系统模式，带给客户最佳的性价比和使用体验。

2.系统的组成系统图如下：需要特别指出的是半数字系统分为两种系统类型，分别是分配器级联30级以内和分配器级联30级以上，需要增加单元联网控制器。

系统图如下：3二、施工用线及注意事项1．系统施工用线水平子系统：水平子系统用线包括入户线（即室内机到分配器的连线），采用国标CAT5E 超5类线。

(注明：入户线一般不超过50米)垂直干线子系统：即为分配器级联线国标采用CAT5E 超5类线。

(注明：入户线一般不超过20米)联网干线子系统：国标CAT5E 超5类线或光纤传输。

产品型号：生产/经销商：楼宇对讲系统数字室内机使用手册欢迎选用我公司的楼宇对讲产品！本产品采用当今最先进的电子通信技术设计，以优良的SMT 工艺生产，经过严格的质量保证体系的测试与检验，具有高集成度、高可靠性、高性价比等特点，为值得信赖的安防对讲产品。

电源电压要求为直流12V,不可过高，或极性接反设备内含敏感电子元器件，需注意防潮、防水、防高温等设备包含液晶显示面板，不可用尖物或大力压碰装箱清单（表中配件可能根据型号不同而有所增或减）序号附件名称数量备注1主机1台2挂件（含配套螺丝）1个可能另行包装3配线1套电源线：2PIN 线x 1安防线：10PIN 线x 14说明书1本5合格证1张产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准！一、产品介绍1.产品外观（产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准）①②③④⑤⑥显示屏电源灯信息灯功能键喇叭MIC2.主界面（界面有多种风格，但功能基本一致，具体以实物为准）界面风格一：图标及功能说明：a.界面中央显示当前日期和当前时间，中央下方可对家居安防的安防模式进行修改。

b.界面右上方的二个图标：分别为“管理中心”和“视频监控”快捷键。

①②③④⑤⑥c.界面左上方图标：进入导航界面。

d.导航界面中，点击相应的图标可进入到对应的功能界面，执行相应的操作。

按右上角的图标即可返回主界面。

界面风格二：图标及功能说明：a.点击主界面中间对应的功能图标，系统可进入或执行相应的操作；b.点击界面右上方的四个快捷图标，可直接进入对应的快捷功能。

c.界面右下角分别是日期显示、时间显示和联网状态显示。

日期和时间显示在联网时为当前日期和时间，无联网时均显示“联网中…”。

联网状态显示第一个为门口机，第二个为管理中心，第三个为网络状态，正常连接为绿色，无连接网络或联网失败时为灰色。

二、通话对讲1.门口机呼入对讲：门口机呼入时，室内机自动弹出呼入视频界面，并同时振铃。

楼宇可视对讲系统安装与调试一．管线施工楼宇对讲系统工程安装及调试安全防范工程的系统的布线应符合国家规定的“电气装置工程施工和验收规范”以及其它的家颁布的规范及规定。

（一）线材选用线材选用是施工的重点之一。

不但线材的主要性能、技术数据和型号要按设计要求施工，还要考虑到不同的环境与安装距离选用不同规格和线径。

一般情况下，可按照下表选用线径规格。

用线选择规格表（mm²）（二）管线敷设1、室内敷设室内线路的布线设计和施工应做到短捷、安全可靠，尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。

对安全防范系统的传输线路要注意隐蔽保密。

施工时需遵守下列规定：（1）传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。

传输线路采用耐压不低于250V铜芯绝缘多股电线。

（2）布线使用的非金属管材、线槽及其附件采用不燃或阻燃性材料制成。

（3）报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm；当必须明敷时，应在金属管上采取防火保护措施（一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。

但在使用耐热保护材料时，导线允许载流量将减少。

对硅酸钙保护筒，电流减少系数为0.7；对石棉或玻璃纤维保护筒,电流减少系数为0.6）。

（4）穿管绝缘导线或电缆的总截面积不应超过管内截面积40%。

敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。

（5）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

（6）弱电线路的电缆竖井宜与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧。

（7）管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前，应将管内或线槽内的积水及杂物清除干净，管内无铁屑及毛刺，切断口应锉平，管口应刮光。

楼宇可视对讲系统怎么安装
1、楼宇可视对讲系统安装步骤与要点一：设备箱安装。

设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.4m。

明装时，应按设计位皿，用膨胀螺栓固定，箱体应水平不倾斜。

暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。

2、楼宇可视对讲系统安装步骤与要点二：设备安装
电源箱通常安装在防盗铁门内侧墙壁，距离电控锁不宜太远，一般在8m以内。

电源正常工作时不可倒放或侧放。

门口主机的安装。

门口主机通常镶嵌在防盗门或墙体主机预埋盒内。

主机底边距地不宜高于1.5m，操作面板应面向访客且便于操作。

安装应牢固可靠，并应保证摄像镜头的有效视角范围。

室外对讲门口主机安装时。

主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.5m。

室内机安装。

室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。

联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。

3、楼宇可视对讲系统安装步骤与要点三：设备接线
接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，
合格后才可按照设备接线图进行端接。

对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按图纸进行编号。

设备及电缆屏蔽层应压接好保护地线,接地电阻值应符合设计要求。

分享来自奇科科技。

东莞安本先天下智能科技有限公司全数字楼宇对讲7寸室内机使用说明书谢谢您使用本公司的“楼宇可视对讲系统”使用前请详细阅读并保管好本手册，以备日后参考。

由于技术不断更新，手册中与实际操作过程中如有不符之处，其最终解释权归本公司所有。

TCP/IP智能楼宇对讲系统概述是基于TCP/IP国际标准协议，采用当前最新的音频、视频压缩数字技术平台开发的纯数字社区智能化系统。

它集成了高清可视对讲、远程控制、安防报警、信息、监控等功能于一体，可拓展各种增值服务，其传输、解码、控制智能终端均采用纯数字技术，具有布线组网简单、安装方便、维护成本低、功能众多、拓展功能丰富等优点，是打造智能化社区、数字化社区、智慧化社区、高品位社区的理想选择。

功能特点提供8路有线安防：可接门磁、红外对射等各类开关量信号的报警器，可接紧急报警按钮接收管理中心发布过来的文字信息支持小区内联网、户户通话功能，而且多路通话情况下不占线支持访客留影，记录来访者的照片和具体来访时间远程开锁，可监视单元门口机设备支持远程程序升级功能，方便维护运行速度快音量调节、信息状态、网络状态等状态显示屏幕保护功能，节电环保1技术参数显示屏 7.0寸数字彩色屏分辨率 800*480触摸屏四线电阻触摸屏，有背光灯安防接口 8路有线安防网络接口 RJ45接口一个，支持FPOE供电电源接口 DC标准接口1个网络协议TCP/IP网络传输，支持UDP、PPPoE、DHCP、HTTP视频协议 M-JPG音频协议 G.711、G.723电源 DC12V-24V/2A外观尺寸 245mm*150mm*25mm开孔尺寸 75mm*75mm(安装86型底盒)待机功率 2W(24V/0.08A)工作功率 5W(24V/0.2A)安装方式壁挂式2结构示意图1. 彩色触摸屏2. 数据灯3. 网络灯4. 电源灯5. 喇叭6. 面板7. 咪头1. 背挂槽 2. 散热孔 3. RJ45网络接口4. 电源接口5. 跳线口6. 8路安防接口3接线图4安装方式1.在墙体上预埋一个75mm*75mm的86型安装底盒①。

楼宇对讲系统安装作业指导书1 目的为规范楼宇对讲系统工程的安装操作，有效防止和杜绝楼宇对讲系统安装在安装过程中出现质量问题以及敷设过程中安全事故的发生，确保楼宇对讲系统安装运行有效，特制定本作业指导书。

2 适用范围本工艺标准适用于工业与民用建筑工程中新建、改建、扩建的楼宇对讲系统工程施工。

3术语定义无4 职责4.1 机电部施工人员熟悉图纸、方案，并进行安全、技术交底。

4.2 安质部负责对所属工程楼宇对讲系统安装的过程进行检查监督。

5 作业流程图、6 作业标准6.1 准备工作 6.1.1个人防护用品：工作服、防滑鞋、防护手套、粉末灭火器等。

6.1.2工具准备: 万用表、兆欧表、场强仪、网络测试仪，高凳、工具袋、克线钳、剥线钳、尖嘴钳、螺钉旋具（一字改锥、十字改锥）、电工刀、卷尺、水平尺。

6.1.3材料准备：6.1.3.1 材料设备及主要机具6.1.3.1.1材料设备1 对施工材料进行清点、分类。

2各种部件、设备的规格、型号和数量应符合设计要求。

3 产品外观应完整，无损伤和任何变形。

4 有源设备在安装前均应通电检查各项功能。

5 材料设备应有出厂合格证和3C 认证标识。

6 有感应性装置的产品应有功能性检查报告。

如：感红外线探测器：红外微波探头及各种感知器等。

7 核实配电箱规格是否与结构预留安装孔洞吻合，控制柜稳装空间是否合理。

8 管格、线槽敷设的合理性，确保路由设备信号传递的准确性。

9 传输导线除应符合相应制造标准外，还应满足机械强度的要求。

6.1.3.1.2 主要机具1 万用表、兆欧表、场强仪、网络测试仪等。

2 高凳、工具袋、克线钳、剥线钳、尖嘴钳、螺钉旋具（一字改锥、十字改锥）、电工刀、卷尺、水平尺。

6.1.4作业条件：6.1.4.1 土建油漆浆活完成，室内装修基本完毕。

6.1.4.2 房建门窗、机房、弱电竖井施工安装已结束。

6.1.4.3地面、墙面的预留孔洞、地槽和预留埋件等应符合设计要求。

6.1.4.4 施工区域内能保证施工的安全用电。

楼宇对讲安装使⽤说明书⼆线制编码式楼宇电控防盗对讲系统安装使⽤说明书安装使⽤说明书 (1)⼀、简介 (3)⼆、性能指标 (3)1、环境条件 (3)2、外壳防护等级:IP33 (3)3、电⽓性能 (3)4、主机电源电压 (4)5、规格参数 (4)三、系统结构图：见图⼀ (5)四、接线：见图⼆ (6)五、门⼝主机、楼层译码器、分机和最常⽤编码⽅式 (8)1、门⼝主机：见图三 (8)2、楼层译码器 (9)3、可视分机板：见图五 (10)4、最常⽤的编码⽅式说明 (10)六、系统参数设定、编码⽅式、密码设定等 (12)七、使⽤⽅法 (12)⼋、安装调试及问题处理 (12)尊敬的客户：谢谢您购买本公司的楼宇防盗对讲系统。

请您在安装使⽤本产品之前，仔细阅读本说明书。

本说明书提供性能指标、安装⽅法、接线图、使⽤⽅法、调试及问题处理、注意事项等详细信息。

江阴市思佩⼒电⼦技术有限公司地址：江苏省江阴市新城东朝阳村邮编：214400电话：0510-******** 传真：0510-********⼀、简介本系统历经数年市场考验，并收集⼴⼤客户的宝贵意见，不断改进和提⾼，⽬前在性能和可靠性上表现出类拔萃。

本系统具有以下性能特点。

1、采⽤单⽚机控制，预置⼗⼏种编码⽅式，可适应多种不同的楼房结构；2、通过键盘可现场修改各种控制参数，如振铃时间、对话时间、开锁时间、振铃类型等等，可满⾜最终⽤户不同的喜好；3、密码开锁，可以⼀户⼀个密码，也可以使⽤公共密码；4、主机通话电路采⽤免提专⽤集成电路，⾃动半双⼯⼯作，避免主机⾳量调⼤时发⽣振鸣，可以获得宏亮的主机对话⾳量；5、数码和直按兼容⼀块主板，只要更换键盘和主机控制芯⽚即可获得数码或直按功能的主机；6、可视和⾮可视兼容；7、联⽹和⾮联⽹兼容；8、对于⾮可视系统，进户线为⼆芯⽆极性，分户线可由⽤户⾃⾏接线，⽤户线短路不影响整个系统。

可⾃动检测⽤户线短路或开路，⼤⼤降低维修难度，降低维护成本；9、双⾯板布线，耐振动，故障率低。

楼宇对讲系统图接线说明
非可视直按门口机供来访者操作使用，呼叫住户，并与之通话，主机采用新款不锈钢豪华门口机，提示明了，操作方便，直按主机在单元入口处安装。

层间分配器层间分配器用在每一层楼，起到系统解码、系统隔离等作用，保证系统正常工作。

每个层间分配器可接2-3个住户。

层间分配器在每一层的弱电竖井内挂墙安装，安装高度以距地1.4—1.5米为宜。

室内主机用于与来访者通话，按键可遥控开启盗门。

楼宇对讲系统图接线说明：1．系统接线方式：3芯主杆线+1条呼叫线3、2、1线为系统主杆线，与每台分机内表示红、黑、白字符位置相接，蓝线为分机呼叫线，将按键位置相对的房号呼叫线接到该户分机即可。

2．如果主机喇叭声音太大或太小，可以调节主板上的VR2立式电位器来达到所需要的要求。

安居宝楼宇对讲使用说明一、安装和配对步骤：1.连接设备：将楼宇对讲设备的电源线插入电源插座，并将设备的网络线与网络接口连接好。

2.开机：按下设备的开关按钮，等待设备自检完成，即可使用。

3.配对终端：打开终端设备（可以是手机、平板电脑等），可用的WiFi设备，找到安居宝楼宇对讲设备并点击连接。

4.输入配对密码：在终端设备上输入安居宝楼宇对讲设备的配对密码，完成配对过程。

二、主要功能和操作方法：1.语音对讲：通过安居宝楼宇对讲设备，用户可以实现互相之间的语音对讲功能。

按下设备上的语音对讲按钮，按住不放即可进行对讲，松开按钮即可停止对讲。

2.紧急报警：如果出现紧急情况，用户可以按下设备上的紧急报警按钮，触发报警信号，向管理中心发送报警信息。

3.门禁开锁：安居宝楼宇对讲设备通常与楼宇门禁系统相连接，用户可以通过设备上的门禁开锁按钮，远程操作门禁系统，开启大门或门禁。

4.监控功能：部分安居宝楼宇对讲设备配备了监控功能，可以通过设备上的监控按钮，观看楼宇内的实时图像。

点击监控按钮后，屏幕会跳出监控画面，用户可以操作设备上的按钮进行放大、缩小、拍照等操作。

5.消息接收：安居宝楼宇对讲设备可以接收来自管理中心的消息通知，如停水停电通知等。

用户可以通过设备上的消息按钮查阅最新的消息。

6.设备设置：用户可以通过设备上的设置按钮，进入设备设置界面，进行一些基本设置，如网络设置、声音设置、屏幕亮度设置等。

7.登录管理中心：用户可以通过设备上的登录按钮，输入管理中心提供的账号和密码，实现远程登录管理中心，进行一些控制和管理操作。

三、注意事项和常见问题解答：1.安装位置：安装安居宝楼宇对讲设备时，建议选择在人们经常经过的地方，如门口或楼梯口等，方便用户操作和使用。

2.系统升级：为了保持设备的正常运行和安全性，建议定期进行系统升级，以更新设备的功能和修复可能存在的漏洞。

3.网络连接：安居宝楼宇对讲设备需要稳定的互联网连接，才能正常进行语音对讲、消息接收等功能，建议检查设备的网络连接是否正常。

楼宇对讲系统的安装调试一、设备安装前的准备1、安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；2、确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。

二、系统上电调试前的检查1、设备全部安装完毕后，必须全面检查各个部位的接线是否正确；如有一处接错都有可能会引起整个系统不能正常工作。

2、特别检查电源线是否接错，正负极间是否有短路，否则上电后轻则烧毁设备及其相关线路的设备，严重会引起火灾。

三、单元楼对讲与可视部分的调试1. 在保证线路及接线无误、设备完好的情况下，单元系统上电后即能正常工作。

2. 在单元楼调试时，先把门口主机和最低层保护器/解码器及室内机的所有接线连接好，同时将分机的房号按照使用说明编号；上电调试这层系统的工作情况，确认门口主机及底层线路和设备是否属于正常。

3. 若正常工作说明门口主机及线路和设备是正常的；接着切断系统电源，再连接好上一层系统的主线路，进行第二层调试（系统接线时一定要断电），依次往上调。

4. 在单元楼的调试过程中，必须从底层开始一层一层地往上调试，即把第一层调试完后，再进行第二层的调试，依此一直往上调试，直到整单元调试完毕且能正常工作。

正常情况下，可通过使用万用表的电压档测量以下几个电压参数判别线路或器材的好坏；静态时，电源电压及+B对地的电压：12V音频线A2对地的电压：0V数据线P对地的电压：0V呼通分机后，音频线对地的电压会变化：升至5.6V同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V之间变化。

5. 若整个单元系统的设备都安装完毕且线路接线无误，但上电后不能工作，先断电只留底层的保护器/解码器、室内机与门口主机连接好，即把二层以上的保护器/解码器的总线全拆掉，确认一下门口主机和底层的保护器/解码器及室内机是否正常，若是正常的，故障就出在二层以上的保护器/解码器或室内机，这样就必须逐层查找故障的根源所在。
