阴极保护电位测试操作规程

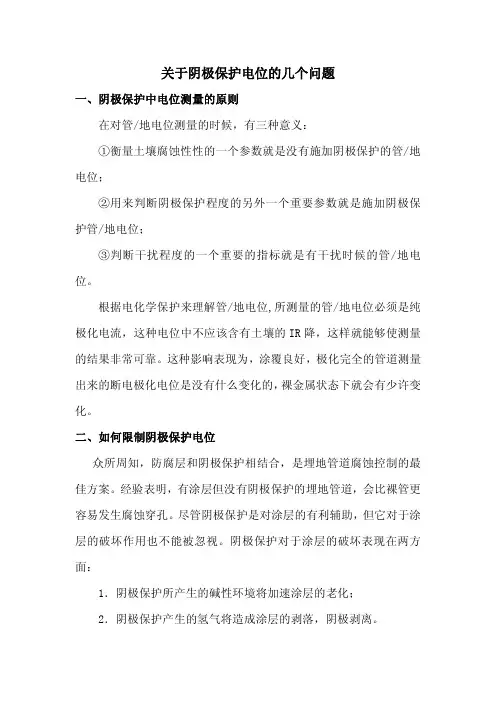

关于阴极保护电位的几个问题一、阴极保护中电位测量的原则在对管/地电位测量的时候，有三种意义：①衡量土壤腐蚀性性的一个参数就是没有施加阴极保护的管/地电位；②用来判断阴极保护程度的另外一个重要参数就是施加阴极保护管/地电位；③判断干扰程度的一个重要的指标就是有干扰时候的管/地电位。

根据电化学保护来理解管/地电位,所测量的管/地电位必须是纯极化电流，这种电位中不应该含有土壤的IR降，这样就能够使测量的结果非常可靠。

这种影响表现为，涂覆良好，极化完全的管道测量出来的断电极化电位是没有什么变化的，裸金属状态下就会有少许变化。

二、如何限制阴极保护电位众所周知，防腐层和阴极保护相结合，是埋地管道腐蚀控制的最佳方案。

经验表明，有涂层但没有阴极保护的埋地管道，会比裸管更容易发生腐蚀穿孔。

尽管阴极保护是对涂层的有利辅助，但它对于涂层的破坏作用也不能被忽视。

阴极保护对于涂层的破坏表现在两方面：1．阴极保护所产生的碱性环境将加速涂层的老化；2．阴极保护产生的氢气将造成涂层的剥落，阴极剥离。

如果阴极保护的水平是适当的，上述问题不会发生，但如果阴极保护过度，“过保护”，则其破坏作用不可忽视。

评判阴极保护的水平，是通过测量管地电位。

管地电位分为通电电位和断电电位，目前，实际操作中是采用通电电位来判断阴极保护的效果和水平的。

早在上世纪80年代，美国空军基地实验室就对保护电位和阴极剥离的关系进行了研究并的出如下结论：1．断电电位为-1.02—-1.07V CSE时，没有氢气析出；电位在-1.12V CSE时，有少量气体析出；电位在-1.17—1.22V CSE时，有大量的气体析出。

2．断电电位达到-1.22V CSE时，加大外加电流，只有通电电位会随之增大，析氢量会随之增加，而断电电位几乎不变。

通电电位和断电电位没有直接关系。

3．对于厚涂层，断电电位达到-1.22V CSE并有大量气体析出时，仍没有剥离现象，此时的通电电位为-8.0V CSE;而薄涂层，如熔结环氧、塑料胶带涂层，在断电电位为-1.02V--1.07V CSE时，还没有明显气体析出时就发生了剥离,此时的通电电位为-1.16VCSE。

油气管道阴极保护电位测量方法河南邦信防腐材料有限公司2017年3月整理1、概述阴极保护是一种减缓或抑制金属电化学腐蚀的方式，是一种基于电化学腐蚀机理的保护方法。

通过给腐蚀电池补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面发生阴极极化，电极电位趋于同一负电位，从而减小管道表面的电位差，减缓或抑制腐蚀电池的电化学反应。

阴极保护的实现方式有两种：一种是牺牲阳极法；另一种是强制电流法。

牺牲阳极阴极保护方式是选择一种电极电位比被保护管道金属更负的活泼金属或合金（如镁、锌），将其与被保护管道相连并置于同一电解质环境中，活泼金属或合金在腐蚀电池中称为阳极优先腐蚀溶解，为被保护管道提供阴极保护保护电流。

阳极释放出的电子转移到被保护管道表面，使被保护管道发生阴极极化，从而抑制腐蚀实现保护。

阳极由于被腐蚀消耗，故称之为牺牲阳极（见图1）。

图1 牺牲阳极阴极保护示意图强制电流阴极保护是利用外部的直流电源作阴极保护的极化电源，将电源的负极接被保护管道，将电源的正极接至辅助阳极，在阴极保护电流的作用下，使管道表面整体发生充分的阴极极化，从而减缓或抑制管道的腐蚀实现保护（见图2）。

图2强制电流阴极保护示意图管道与其相邻电解质（土壤）的电位差称为管地电位。

管地电位是用来评价埋地管道阴极保护系统的运行状况及其有效性的重要指标。

因此掌握管地电位的测量方法是很必要的。

常用的管地电位测量内容主要有通电电位、断电电位、牺牲阳极接入点的管地电位以及极化探头（试片）电位的测量。

2、常用管地电位测量方法2.1测量连线一般采用直流数字式电压表测量管地电位，测量时将电压表的负接线柱（COM）与参比电极（一般采用铜-饱和硫酸铜参比电极，CSE)连接，正接线柱（V）与管道连接，测（见图3）。

仪表指示的是管道相对于硫酸铜参比电极电极的电位值，正常情况下显示负值。

图3 数字万用表管地电位测量接线图2.2通电电位测量（Von）阴极保护系统持续运行时测量的管道对土壤的电位叫通电电位，该电位包括管道极化电位与回路中其它所有电压降（IR降）的和。

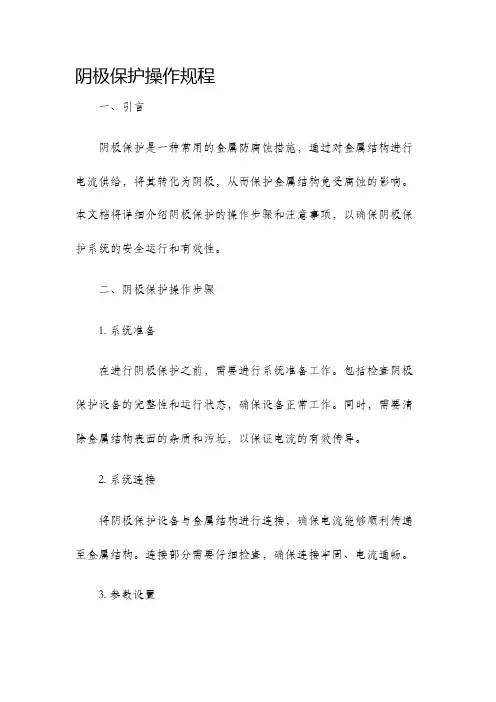

阴极保护操作规程一、引言阴极保护是一种常用的金属防腐蚀措施，通过对金属结构进行电流供给，将其转化为阴极，从而保护金属结构免受腐蚀的影响。

本文档将详细介绍阴极保护的操作步骤和注意事项，以确保阴极保护系统的安全运行和有效性。

二、阴极保护操作步骤1. 系统准备在进行阴极保护之前，需要进行系统准备工作。

包括检查阴极保护设备的完整性和运行状态，确保设备正常工作。

同时，需要清除金属结构表面的杂质和污垢，以保证电流的有效传导。

2. 系统连接将阴极保护设备与金属结构进行连接，确保电流能够顺利传递至金属结构。

连接部分需要仔细检查，确保连接牢固、电流通畅。

3. 参数设置根据金属结构的材质和具体情况，设置阴极保护系统的工作参数。

包括电流密度、保护电位和保护时间等。

参数的合理设置是保证阴极保护效果的关键。

4. 定期巡检阴极保护系统需要进行定期巡检，以确保设备正常工作。

巡检内容包括阴极保护设备的运行状态、电流传导情况以及金属结构的腐蚀情况等。

发现问题及时修复，确保系统的可靠性和有效性。

5. 铅笔标记在金属结构上进行铅笔标记，将阴极保护装置的阴极接线点做好标记。

这样可以方便进行后期的巡检和维护工作。

6. 系统维护阴极保护系统需要定期进行维护工作，包括清洁设备、更换电极、检修设备等。

维护工作的频率和内容根据具体情况而定，但一般应定期进行。

三、阴极保护操作注意事项1. 安全操作在进行阴极保护操作时，务必注意安全。

操作人员应穿戴好安全防护装备，遵守操作规程，确保自身和周围人员的安全。

2. 系统监控阴极保护系统应设置监测设备，实时监测金属结构的腐蚀情况和保护效果。

如发现异常，应及时采取相应的措施进行修复。

3. 阴极保护设备选择选择适合的阴极保护设备对于系统的正常工作和保护效果至关重要。

在选择设备时，应考虑金属结构的材质、形状、大小等因素，并选择具有良好品质和可靠性的设备。

4. 定期检测除了定期巡检外，还应定期对阴极保护系统进行专业检测。

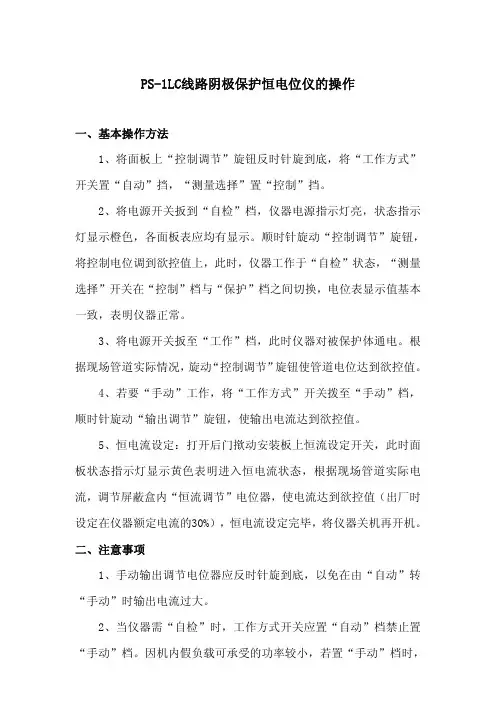

PS-1LC线路阴极保护恒电位仪的操作一、基本操作方法1、将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。

2、将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。

顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。

3、将电源开关扳至“工作”档，此时仪器对被保护体通电。

根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。

4、若要“手动”工作，将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。

5、恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。

二、注意事项1、手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。

2、当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。

因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁。

3、仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。

因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。

4、当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。

HPS-1D线路阴极保护恒电位仪的操作一、基本操作方法1、连线打开仪器机箱门，按系统连线示意图所示，将仪器接线板上的接线柱与电源、被保护体、阳极体以及参比电极用导线相连，连线为绝缘胶皮铜芯线或铝芯线。

导线的电流密度应不大于3A/mm2（铜芯线）或2A/mm2（铝芯线）；参比电极线和零位线为信号线，只须满足施工中的应力强度要求即可，一般选择截面积大于2mm2的绝缘胶皮导线。

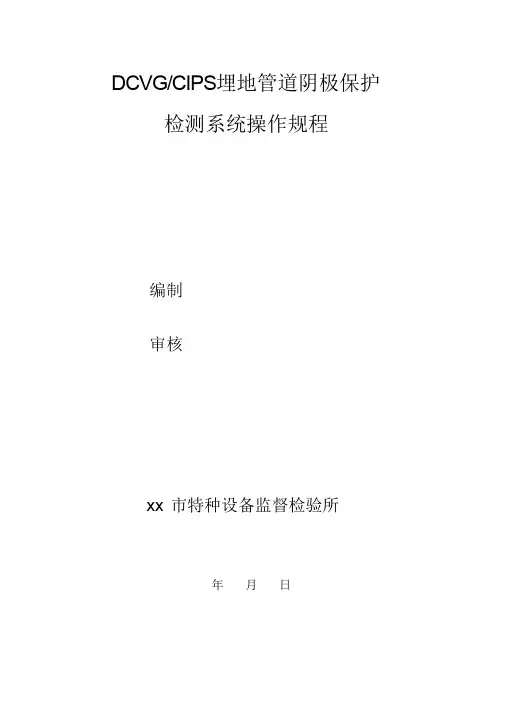

DCVG/CIPS埋地管道阴极保护检测系统操作规程编制审核xx 市特种设备监督检验所年月日DCVG/CIPS埋地管道阴极保护检测系统操作规程1、目的1.1 为规范检验检测的工作行为，保证检测过程工作质量，按质量手册要求，制定本操作规程.2、适用范围管道阴极保护，在测试桩处安装了牺牲阳极。

采用先进的CIPS 检测，测量并记录整条管道的阴极保护效果，从而发现阴极保护中存在的缺陷。

3、操作要求3.1 检测人员3.1.1 检测作业人员应经设备使用的专业培训。

3.2 、检测器材及操作过程按面板上的黄色键‘ O’，打开测量主机，显示主菜单。

这键可打开Hexcorder主机同时按两个黄色键，可复位到主菜单键盘格式键盘包括40 个键，其中11 个为双功能键或特殊功能键。

特殊功能键都用彩色标记，以便辨认。

两个黄色键具有特殊功能，用于仪器的重新启动和复位。

MENU用于在测试过程中打开一个特殊的快捷菜单，通过此菜单可以向测试数据流中输入文本信息。

ACCEP用于在设置过程中接受程序的设定值。

BACK SPACE用于清除或校正一个还未存储的输入。

SPACE用于输出一个空格。

SCOPE用于利用采集到的数据绘制波形，相当于主菜单中的“W-Wav”e键或者快捷菜单中的“ W-Wav”eGRAPH键的功能。

可将液晶显示屏从数字显示功能切换到图形显示。

CHAINAGE用于在测试过程中，在管道的任何地方输入一个新的链桩号，并且以后的链桩号将以此新输入的链桩号为基数，以新输入的桩距为单位，进行增加或减少。

RESET/POWER用于开机。

同时按下此键和另外一个黄色的“ENTER”键，可对仪器进行复位或重新启动。

ENTER/RESET此键用于输入或接受程序设置。

同时按下此键和另外一个黄色的“POWE”R键，可对仪器进行复位或重新启动。

ERASE MEMORY在第一次测量之前，应先清除内存，以保证有大的数据存储空间。

同时按下“E” 和“M”键，清除内存，屏幕提示：“ARE YOU SURE？Y N ”按“ Y”清除内存。

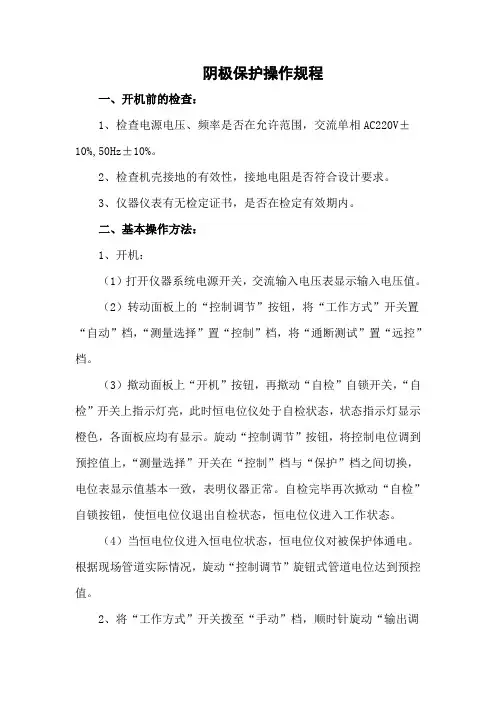

阴极保护操作规程一、开机前的检查：1、检查电源电压、频率是否在允许范围，交流单相AC220V±10%,50Hz±10%。

2、检查机壳接地的有效性，接地电阻是否符合设计要求。

3、仪器仪表有无检定证书，是否在检定有效期内。

二、基本操作方法：1、开机：（1）打开仪器系统电源开关，交流输入电压表显示输入电压值。

（2）转动面板上的“控制调节”按钮，将“工作方式”开关置“自动”档，“测量选择”置“控制”档，将“通断测试”置“远控”档。

（3）揿动面板上“开机”按钮，再揿动“自检”自锁开关，“自检”开关上指示灯亮，此时恒电位仪处于自检状态，状态指示灯显示橙色，各面板应均有显示。

旋动“控制调节”按钮，将控制电位调到预控值上，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。

自检完毕再次掀动“自检”自锁按钮，使恒电位仪退出自检状态，恒电位仪进入工作状态。

（4）当恒电位仪进入恒电位状态，恒电位仪对被保护体通电。

根据现场管道实际情况，旋动“控制调节”旋钮式管道电位达到预控值。

2、将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”按钮，使输出电流达到预控值。

3、恒电流设定：掀动面板上恒流设定按钮，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节安装板上“恒流调节”电位器，使电流达到预控值（出厂时设定在仪器额定电流的1/3），恒电流设定完毕，将仪器关机后再开机。

4、埋地管道电位测试：仪器设有“内控”和“远控”两种通断测试方式，可对埋地管道保护电位进行测量（这种测量方法只适用于埋地管道绝缘层很好的情况下）。

“内控”通断测试方法：将仪器面板上的“通断测试”置“内控”，用铜饱和硫酸铜参比电极测埋地管道的饱和电位。

测试结束后，应将“通断测试”置回“远控”。

“远控”通断测试方式：恒电位仪面板上的“通断测试”应置在“远控”档，恒电位仪处在正常工作状态，利用计算机发出信号进行测试。

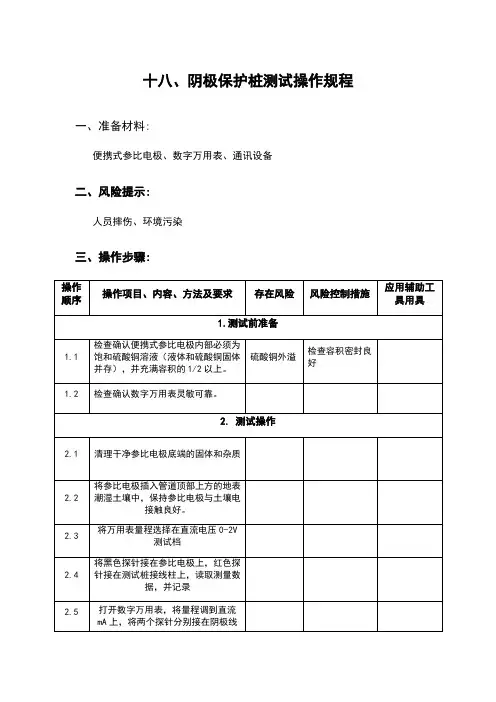

十八、阴极保护桩测试操作规程一、准备材料:
便携式参比电极、数字万用表、通讯设备
二、风险提示:
人员摔伤、环境污染
三、操作步骤:
人员受伤应立即救治，必要时送医院救治，并按程序上报作业区。

五、注意事项：
1.保护电位测试采用地表参比法。

每月对沿线所有电桩检测一次，将所测数
据汇总成表，对远传数据进行校核。

2.测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，
查找沿管道施工或管道防腐层破坏等原因，
3.及时向上级领导汇报，并协助处理。

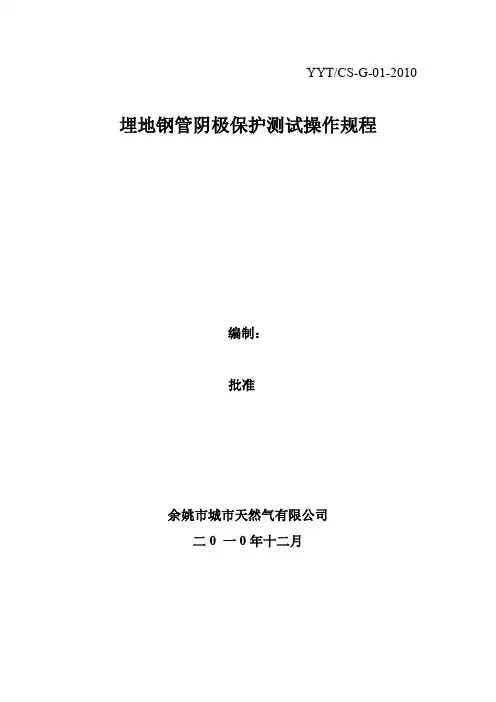

埋地钢管阴极保护测试操作规程编制：批准余姚市城市天然气有限公司二0 一0年十二月阴极保护测试操作规程本规程适用于城市高、中压埋地天然气钢管的阴极保护系统，并采用牺牲阳极保护。

（一）操作步骤1、测试人员应携带好测试工具、竣工图及测试样板等相关资料，按照测试样板进行测试。

2、到测试现场后，对测试点做好必要的围护（若需要）。

3、打开测试桩保护盖，根据测试桩绝缘板接线和要求测试数据，准备测试。

4、当测量的为综合测试桩时：（见接线示意图）4．1、将万用表（测试工具）打到伏特（2V）档，并将万用表的红、黑两线接在万用表上的相应位置：a、保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为被保护钢管的保护电位（阴极电压）。

b、旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值艰险为阳极的开路电位。

4．2、将万用表打到安培（20mA或200mA）档，并将万用表的红、黑两线接在万用表上的相应位置：a、若该测试点仅使用了单支镁阳极，先旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值即为单支镁阳极的输出电流。

b、若该测试点仅使用了一组镁阳极，保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为组合阳极的输出电流。

4．3、测试完毕后，将活动铜片把A点与C点相连，恢复阴极保护系统，并检查绝缘接线板的螺帽是否拧紧。

5、当测试的为镯状锌阳极测试桩时：（见示意图）保护电位的测试方法与4.1a测试方法相同。

7、将测试到的数据如实填入《埋地钢管阴极保护测试表》（附表）内，并将表格上的其余内容填写完整，表格数据存档保管。

8、将测试桩保护盖重新盖好，撤掉围护。

9、本次测试结束。

（二）操作要求1、根据《城镇燃气埋地钢质管道腐蚀控制技术规程》（CJJ95-2003，钢管的保护电位应在-0.85V至-1.55V之间，阳极开路电位宜在-1.4V至-1.55V之间，阳极输出电流不应为零。

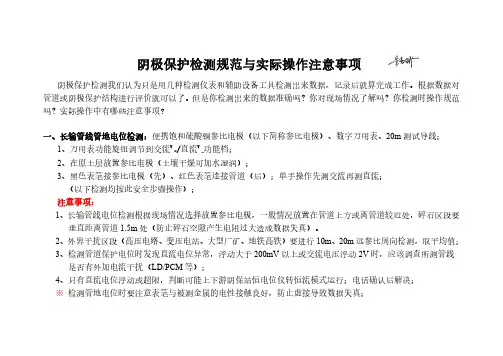

阴极保护检测规范与实际操作注意事项阴极保护检测我们认为只是用几种检测仪表和辅助设备工具检测出来数据，记录后就算完成工作。

根据数据对管道或阴极保护结构进行评价就可以了。

但是你检测出来的数据准确吗？你对现场情况了解吗？你检测时操作规范吗？实际操作中有哪些注意事项?一、长输管线管地电位检测：便携饱和硫酸铜参比电极（以下简称参比电极）、数字万用表、20m测试导线；1、万用表功能旋钮调节到交流V~/直流V-功能档；2、在原土层放置参比电极（土壤干燥可加水湿润）；3、黑色表笔接参比电极（先）、红色表笔连接管道（后）；单手操作先测交流再测直流；（以下检测均按此安全步骤操作）；注意事项：1、长输管线电位检测根据现场情况选择放置参比电极，一般情况放置在管道上方或离管道较近处，碎石区段要垂直距离管道1.5m处（防止碎石空隙产生电阻过大造成数据失真）。

2、外界干扰区段（高压电路、变压电站、大型厂矿、地铁高铁）要进行10m、20m远参比周向检测，取平均值；3、检测管道保护电位时发现直流电位异常，浮动大于200mV以上或交流电压浮动2V时，应该调查所测管线是否有外加电流干扰（LD/PCM等）；4、只有直流电位浮动或超限，判断可能上下游阴保站恒电位仪转恒流模式运行；电话确认后解决；※检测管地电位时要注意表笔与被测金属的电性接触良好，防止虚接导致数据失真；二、场站区域管地电位检测：便携饱和硫酸铜参比电极（以下简称参比电极）、数字万用表、50m测试导线；1、万用表功能旋钮调节到交流V~/直流V-功能档；2、在原土层放置参比电极（土壤干燥可加水湿润）；3、黑色表笔接参比电极（先）、红色表笔连接管道（后）；单手操作先测交流再测直流；注意事项：1、场站建设回填时回填平整场站所用物料不详，其中包括土、石料及建筑垃圾。

每个区域的土壤电阻率不同，检测出的数据也不同。

操作区域检测时有阴保站的采用长效参比电极作为检测基准电极连接＞50m测试导线测试区内管地电位。

埋地钢质管道阴极保护参数测试方法一、引言埋地钢质管道阴极保护是一种重要的保护措施，旨在减缓钢质管道在土壤中的腐蚀速度。

为了确保防护效果，需要对埋地钢质管道的阴极保护参数进行测试和评估。

本文将介绍一种常用的测试方法，并详细描述相应的步骤和要点。

二、测试设备准备1.阴极保护测试设备：包括电位计、电流计、参比电极等。

2.测试电池：一般为可充电电池或干电池，用于给测试设备供电。

3.测试线缆：用于连接测试设备和钢质管道。

三、测试步骤1.安装测试设备：将电位计和电流计等设备连接好，确保测试设备工作正常。

2.测试点选取：在埋地钢质管道上选择多个测试点，通常应包括管道起点、终点和中间等位置。

3.参比电极放置：将参比电极插入土壤中，距离要测试的钢质管道一定距离，一般建议距离为3倍管道直径。

4.测试电极放置：将测试电极与钢质管道连接，确保良好的接触，并用适当的方式固定，以防止意外移动。

5.测试电位记录：将测试设备中的电位计接触到每个测试点上，记录电位值，并记录时间。

6.测试电流记录：将测试设备中的电流计接触到测试点上，记录电流值，并记录时间。

四、测试要点和注意事项1.测试时应选择干燥的天气，以避免因为土壤含水量变化而导致测试结果不准确。

2.测试电位的测量应当静止一段时间后再进行记录，避免测试时阴极保护系统的脉冲干扰。

3.测试点选取应尽量覆盖整个钢质管道，以确保测试结果的代表性。

4.参比电极的放置位置应远离其他阴极保护系统和金属结构，以减小干扰。

5.测试电极与钢质管道的接触应良好，避免电阻过大而导致测试结果误差。

6.测试设备的精度应满足相关标准要求，以保证测试结果的准确性。

7.测试记录应包括测试时间、测试地点、测试点坐标、测试参数等信息，以备后续分析。

五、测试结果分析通过测试记录的电位和电流值，可以计算出埋地钢质管道的阴极保护参数，如夜间开路电位、电流密度等。

进一步分析这些参数，可以评估阴极保护系统的有效性，以及钢质管道的腐蚀状态。

燃气分输站阴保电位测试作业操作规程
1.主要内容及适用范围
1.1本操作规程规定了阴极保护测试桩电位检测的检查与准备、操作程序和注意事项。

1.2本操作规程适用于阴极保护测试桩电位检测作业。

2.检查与准备
2.1正确穿戴劳保服（工服、手套、安全帽）。

2.2携带万用表、硫酸铜参比电极、铲子、三角钥匙。

3.操作程序
3.1打开阴极保护测试桩后盖，检查各监测点的运行情况（A 极代表牺牲阳极；B极代表管道；C极代表参比电极；D极代为与管道同材质的试片）；检查A极和B极连接是否牢靠3.2 A极和B极连接若不牢靠，阴极保护将不起作用，将导致管道腐蚀
3.3打开万用表电源，选择合适的直流电压量程
3.4将万用表接线正极连接B极，将万用表接线负极连接C 极，若正负极接反，将导致测量数据错误
3.5正负极连接要接实，待万用表上的数据稳定后，进行记录，正负极若未接实，显示的数据将不稳定或数据错误
3.6管道保护电位在-0.85与-1.25之间，说明阴极保护运行正常。

若测得的保护电位不在次范围内，则说明管道阴极保护运行不正常（可能是与管道的连接线未接实或损坏）。

3.7测试完毕后，装好万用表，将阴极保护测试桩后盖盖好，整理工具，撤离现场。

4.注意事项
4.1检测前应将接线柱清理干净。

4.2检测时万用表接头应与阴极桩接线柱接实后再记录数据。

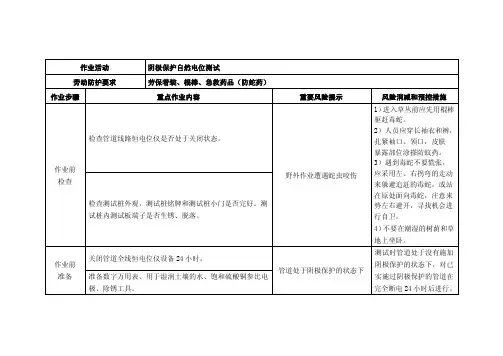

阴极保护自然电位测试方法摘要：一、引言二、阴极保护自然电位测试方法的原理1.阴极保护的概念2.自然电位的定义3.测试方法的作用三、测试步骤1.设备准备2.电极安装3.测量自然电位4.数据记录与分析四、影响因素及注意事项1.环境因素2.设备因素3.操作注意事项五、应用领域六、总结与展望正文：一、引言阴极保护是金属防腐的重要措施之一，通过对金属结构施加外加电流，使其处于阴极状态，从而减缓金属的腐蚀速度。

自然电位测试方法是评估阴极保护效果的关键手段。

本文将详细介绍阴极保护自然电位测试方法，包括测试原理、步骤、影响因素及注意事项等，以期为相关领域提供参考。

二、阴极保护自然电位测试方法的原理1.阴极保护的概念阴极保护是一种通过外加电流，使金属结构表面产生阴极极化，从而降低金属腐蚀速率的防护方法。

其基本原理是使金属结构成为电解质中的阴极，从而减缓金属的腐蚀。

2.自然电位的定义自然电位是指金属结构在未施加外加电流的情况下，由于腐蚀作用而在金属表面产生的电位。

自然电位能够反映金属结构的腐蚀倾向，是评估阴极保护效果的重要参数。

3.测试方法的作用阴极保护自然电位测试方法主要用于评估阴极保护系统的运行状态和防护效果。

通过对金属结构施加外加电流，测量其自然电位变化，可以判断阴极保护系统的工作原理是否正确，以及防护效果是否达到预期。

三、测试步骤1.设备准备进行阴极保护自然电位测试前，需要准备相应的测试设备，如恒电位仪、参比电极、测量仪表等。

2.电极安装在金属结构表面安装测试电极，包括工作电极和参比电极。

工作电极与金属结构表面紧密接触，参比电极则置于远离金属结构的电解质中。

3.测量自然电位将恒电位仪的正极连接到工作电极，负极连接到参比电极，给金属结构施加外加电流。

在稳定状态下，测量工作电极与参比电极之间的电位差，即为自然电位。

4.数据记录与分析记录测量得到的自然电位值，并与金属结构的腐蚀速率、环境因素等相结合，进行分析。

通过对比不同条件下的自然电位变化，评估阴极保护效果。

阴保桩测试电位方法一、引言阴保桩测试电位方法是一种用于检测阴保桩系统工作性能的方法。

阴保桩是一种用于防腐保护的设施，主要用于防止金属结构（如管道、储罐等）受到腐蚀。

阴保桩测试电位方法可以帮助我们了解阴保桩系统是否正常工作，对防腐保护工作起到重要的指导作用。

二、阴保桩的作用和原理阴保桩是通过将金属材料与一个更容易腐蚀的金属（如锌或铝）相连，以形成一个电化学电池，从而实现防腐保护的。

阴保桩的主要作用是通过电流的作用将金属结构上的腐蚀电位降低到一个安全范围，从而减少或防止金属结构的腐蚀。

三、阴保桩测试电位方法的步骤1. 测试前准备：在进行阴保桩测试电位之前，需要进行一些准备工作。

首先，要确保测试设备和电极的连接良好，以确保测试的准确性。

其次，要对测试仪器进行校准，以保证测试结果的准确性。

最后，要选择合适的测试点和测试时间，以便获取有代表性的测试数据。

2. 测试电位：将测试电极连接到阴保桩上，并将电位计连接到测试电极上。

然后，测量测试电极与地面之间的电位差。

这个电位差可以反映出阴保桩系统的工作状态。

通常情况下，阴保桩的电位应该在一定的范围内，如果电位过高或过低，则说明阴保桩系统存在问题。

3. 分析结果：根据测试数据，可以对阴保桩系统的工作状态进行分析。

如果测试电位与预期值相符，则说明阴保桩系统正常工作。

如果测试电位超过或低于预期值，则可能存在阴保桩系统故障或不良的防腐保护效果。

在进行分析时，还可以结合其他测试数据和现场观察情况，综合判断阴保桩系统的实际工作情况。

四、常见问题及解决方法1. 测试电位过高：如果测试电位过高，可能是阴保桩系统存在漏电或接地不良的问题。

此时，需要检查阴保桩系统的接地装置是否完好，并进行必要的修复或更换。

2. 测试电位过低：如果测试电位过低，可能是阴保桩的防腐保护效果不好。

此时，可以考虑增加阴保桩的数量或改进阴保桩的设计，以提高防腐保护效果。

3. 测试数据不稳定：如果测试数据波动较大或不稳定，可能是测试仪器或电极连接存在问题。

东莞新奥燃气有限公司埋地钢制燃气管道阴极保护电位检测标准1、 范围本标准适用于公司埋地钢制燃气管道阴极保护电位检测工作。

2、 规范性引用标准SY/T 0019-1997 埋地钢制管道牺牲阳极阴极保护设计规范GB/T 21246-2007 埋地钢质管道阴极保护参数测量方法GB/T 21448-2008 埋地钢质管道阴极保护技术规范3、计划制定与执行此项检测工作由高压管网分公司输配管理部制定计划，由输配管理部电工进行检测工作，巡线员、技术员进行协助、监护并进行记录。

4、检测工具4.1测量仪表必须具有满足测试要求的显示速度、精确度和量程，同时还应具有携带方便、供电方便、适应现场测量环境的特点。

对所用仪表，必须按国家现行标准的有关规定进行定期校验。

4.2为了提高测量的准确度，宜优先选用数字式仪表。

4.3 直流电压表选用原则：4.3.1 数字式电压表的输入阻抗应不小于10MΩ，指针式电压表的内阻应不小于100kΩ/v.4.3.2电压表的分辨率应满足被测电压值的精度要求，至少应具有三位有效数。

4.3.3 数字式电压表的准确度应不低于0.5级；指针式电压表的准确度应不低于2.5级。

4.3.4 测量受交流干扰的管道的管地电位时，应选用对工频干扰电压具有足够滤除能力的数字式直流电压表，确保直流电位的显示值中叠加的交流干扰电压值不超过5mV,或选用指针式电压表。

4.4 参比电极4.4.1 在进行管地电位测量时，通常情况下，应采用铜-饱和硫酸铜电极（以下简称硫酸铜电极，代号CSE）作为参比电极。

其制作材料和使用必须满足下列要求：4.4.1.1 铜电极采用紫铜丝或棒（纯度不小于99.7%）。

4.4.1.2硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。

4.4.1.3 渗透膜采用渗透率高的微孔材料，外壳应使用绝缘材料。

4.4.1.4 流过硫酸铜电极的允许电流密度不大于5μA/cm2。

4.4.2 硫酸铜电极相对于标准氢电极的电位为+320mV（20℃）,其电极电位误差不应大于5 mV.4.4.3 对不宜使用硫酸铜电极的环境，可采用高纯锌参比电极（纯度不小于99.995%）替代，相对硫酸铜电极的-850 mV电位的换算关系如下（25℃）。

埋地钢质管道阴极保护参数测试方法埋地钢质管道阴极保护是一种常用的腐蚀控制技术，通过施加一定电位或电流给钢管的表面，形成一层保护层，从而减少钢管的腐蚀速度。

为了确保阴极保护的有效性，需要对一些关键参数进行测试。

本文将介绍埋地钢质管道阴极保护参数的测试方法。

1.电位测试电位测试方法一般包括以下步骤：(1) 将电位测试仪的电极插入到土壤中，直至电极与管道表面有约10-20cm的距离。

(2)打开电位测试仪，记录测得的电位值。

(3)在管道各个位置进行测试，并记录数据。

2.电流密度测试电流密度是指通过管道单位截面积的电流量，是阴极保护的另一个重要参数。

电流密度测试可以判断阴极保护系统是否正常工作。

电流密度测试方法一般包括以下步骤：(1)在管道的表面选择若干个代表性位置，将测量电极固定在管道表面上。

(2)将电流测量仪表与电极相连，记录电流密度的测量值。

(3)在管道的不同位置进行测试，并分析数据。

3.极化曲线测试极化曲线测试可以提供更详细的阴极保护信息，通过测试可以确定阴极保护系统的极化电位、阴极保护的效果等。

极化曲线测试方法一般包括以下步骤：(1)在管道表面选择若干个测试点，将电极插入到土壤或水中。

(2)使用极化仪采集极化曲线的数据，包括电流密度和电位。

(3)根据测得的曲线数据，分析阴极保护系统的性能。

除了上述常用的测试方法之外，还可以结合实际情况采用其他测试方法，如pH值测试、氧化还原电位测试等。

同时，为了确保测试结果的准确性，还需要注意以下事项：(1)测试仪器的选择应根据实际需求和标准要求进行，在测试前应进行校准。

(2)测试点的选择应具有代表性，可以根据管道的结构、材料、大气环境等因素进行选择。

(3)测试数据的记录和分析应详尽，并进行合理的解释和评估。

总之，埋地钢质管道阴极保护参数的测试方法是保证阴极保护系统有效性的关键，通过对电位、电流密度和极化曲线等参数的测试，可以及时发现问题并采取相应的修复措施，从而延长管道的使用寿命。
