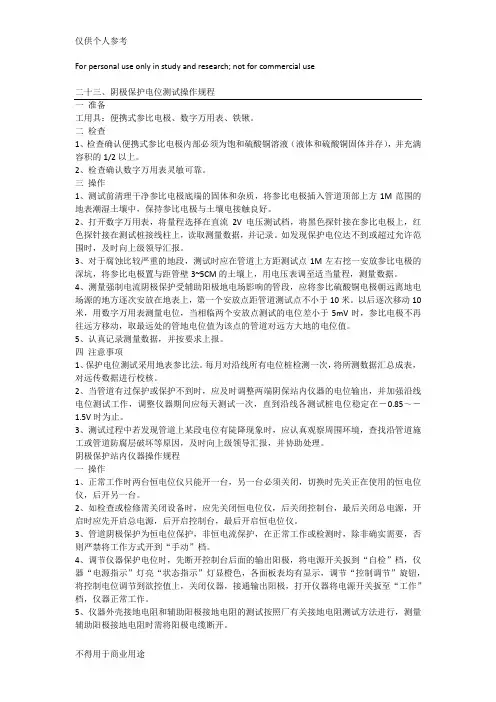

钢制管道阴极保护电位检查片测试方法及应用

For personal use only in study and research; not for commercial use二十三、阴极保护电位测试操作规程一准备工用具：便携式参比电极、数字万用表、铁锹。

二检查1、检查确认便携式参比电极内部必须为饱和硫酸铜溶液（液体和硫酸铜固体并存），并充满容积的1/2以上。

2、检查确认数字万用表灵敏可靠。

三操作1、测试前清理干净参比电极底端的固体和杂质，将参比电极插入管道顶部上方1M范围的地表潮湿土壤中，保持参比电极与土壤电接触良好。

2、打开数字万用表，将量程选择在直流2V电压测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上，读取测量数据，并记录。

如发现保护电位达不到或超过允许范围时，及时向上级领导汇报。

3、对于腐蚀比较严重的地段，测试时应在管道上方距测试点1M左右挖一安放参比电极的深坑，将参比电极置与距管壁3~5CM的土壤上，用电压表调至适当量程，测量数据。

4、测量强制电流阴极保护受辅助阳极地电场影响的管段，应将参比硫酸铜电极朝远离地电场源的地方逐次安放在地表上，第一个安放点距管道测试点不小于10米。

以后逐次移动10米，用数字万用表测量电位，当相临两个安放点测试的电位差小于5mV时，参比电极不再往远方移动，取最远处的管地电位值为该点的管道对远方大地的电位值。

5、认真记录测量数据，并按要求上报。

四注意事项1、保护电位测试采用地表参比法。

每月对沿线所有电位桩检测一次，将所测数据汇总成表，对远传数据进行校核。

2、当管道有过保护或保护不到时，应及时调整两端阴保站内仪器的电位输出，并加强沿线电位测试工作，调整仪器期间应每天测试一次，直到沿线各测试桩电位稳定在－0.85～－1.5V时为止。

3、测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，查找沿管道施工或管道防腐层破坏等原因，及时向上级领导汇报，并协助处理。

阴极保护站内仪器操作规程一操作1、正常工作时两台恒电位仪只能开一台，另一台必须关闭，切换时先关正在使用的恒电位仪，后开另一台。

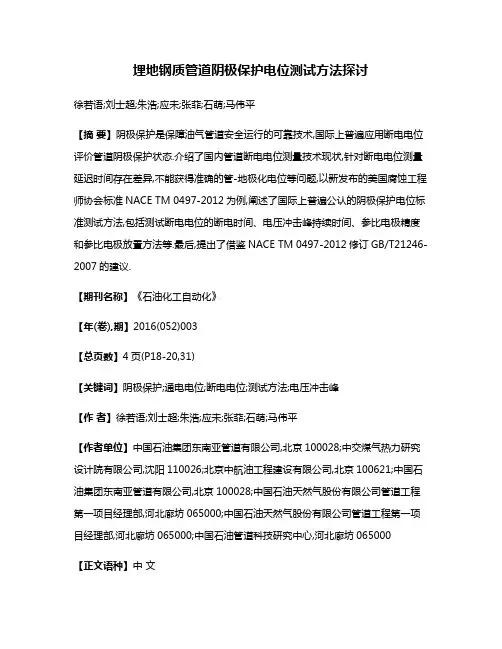

埋地钢质管道阴极保护电位测试方法探讨徐若语;刘士超;朱浩;应未;张菲;石萌;马伟平【摘要】阴极保护是保障油气管道安全运行的可靠技术,国际上普遍应用断电电位评价管道阴极保护状态.介绍了国内管道断电电位测量技术现状,针对断电电位测量延迟时间存在差异,不能获得准确的管-地极化电位等问题,以新发布的美国腐蚀工程师协会标准NACE TM 0497-2012为例,阐述了国际上普遍公认的阴极保护电位标准测试方法,包括测试断电电位的断电时间、电压冲击峰持续时间、参比电极精度和参比电极放置方法等.最后,提出了借鉴NACE TM 0497-2012修订GB/T21246-2007的建议.【期刊名称】《石油化工自动化》【年(卷),期】2016(052)003【总页数】4页(P18-20,31)【关键词】阴极保护;通电电位;断电电位;测试方法;电压冲击峰【作者】徐若语;刘士超;朱浩;应未;张菲;石萌;马伟平【作者单位】中国石油集团东南亚管道有限公司,北京100028;中交煤气热力研究设计院有限公司,沈阳110026;北京中航油工程建设有限公司,北京100621;中国石油集团东南亚管道有限公司,北京100028;中国石油天然气股份有限公司管道工程第一项目经理部,河北廊坊065000;中国石油天然气股份有限公司管道工程第一项目经理部,河北廊坊065000;中国石油管道科技研究中心,河北廊坊065000【正文语种】中文【中图分类】TM207阴极保护是防止埋地钢质管道腐蚀最可靠安全的技术。

阴极保护电位是一项重要参数，断电电位反映了管道是否受到充分的阴极保护，通电电位的分布反映了管道阴极保护状态和管道防腐层的劣化程度。

生产实践证明：管道阴极保护电位达到-850mV要求，管道仍会发生腐蚀[1]。

目前国际上普遍采用阴极保护有效性技术进行管道腐蚀防护，文中阐述了国内外标准关于阴极保护电位的准则，介绍了国内阴极保护断电电位测量技术现状，存在的问题是断电电位测试方法不统一，例如断电电位测量延迟时间存在差异，不能获得准确的管-地极化电位。

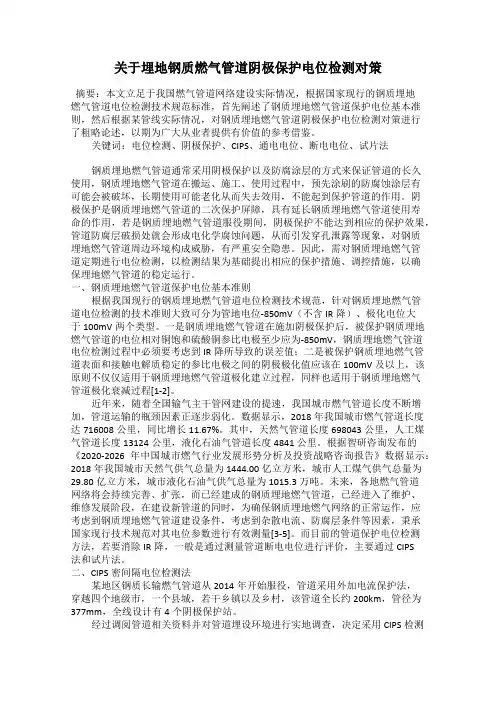

关于埋地钢质燃气管道阴极保护电位检测对策摘要：本文立足于我国燃气管道网络建设实际情况，根据国家现行的钢质埋地燃气管道电位检测技术规范标准，首先阐述了钢质埋地燃气管道保护电位基本准则，然后根据某管线实际情况，对钢质埋地燃气管道阴极保护电位检测对策进行了粗略论述，以期为广大从业者提供有价值的参考借鉴。

关键词：电位检测、阴极保护、CIPS、通电电位、断电电位、试片法钢质埋地燃气管道通常采用阴极保护以及防腐涂层的方式来保证管道的长久使用，钢质埋地燃气管道在搬运、施工、使用过程中，预先涂刷的防腐蚀涂层有可能会被破坏，长期使用可能老化从而失去效用，不能起到保护管道的作用。

阴极保护是钢质埋地燃气管道的二次保护屏障，具有延长钢质埋地燃气管道使用寿命的作用，若是钢质埋地燃气管道服役期间，阴极保护不能达到相应的保护效果，管道防腐层破损处就会形成电化学腐蚀问题，从而引发穿孔泄露等现象，对钢质埋地燃气管道周边环境构成威胁，有严重安全隐患。

因此，需对钢质埋地燃气管道定期进行电位检测，以检测结果为基础提出相应的保护措施、调控措施，以确保埋地燃气管道的稳定运行。

一、钢质埋地燃气管道保护电位基本准则根据我国现行的钢质埋地燃气管道电位检测技术规范，针对钢质埋地燃气管道电位检测的技术准则大致可分为管地电位-850mV（不含IR降）、极化电位大于100mV两个类型。

一是钢质埋地燃气管道在施加阴极保护后，被保护钢质埋地燃气管道的电位相对铜饱和硫酸铜参比电极至少应为-850mV，钢质埋地燃气管道电位检测过程中必须要考虑到IR降所导致的误差值；二是被保护钢质埋地燃气管道表面和接触电解质稳定的参比电极之间的阴极极化值应该在100mV及以上，该原则不仅仅适用于钢质埋地燃气管道极化建立过程，同样也适用于钢质埋地燃气管道极化衰减过程[1-2]。

近年来，随着全国输气主干管网建设的提速，我国城市燃气管道长度不断增加，管道运输的瓶颈因素正逐步弱化。

数据显示，2018年我国城市燃气管道长度达716008公里，同比增长11.67%。

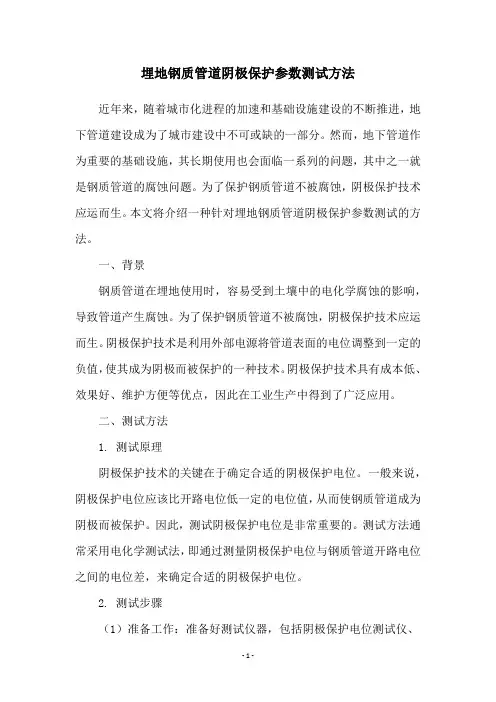

埋地钢质管道阴极保护参数测试方法近年来，随着城市化进程的加速和基础设施建设的不断推进，地下管道建设成为了城市建设中不可或缺的一部分。

然而，地下管道作为重要的基础设施，其长期使用也会面临一系列的问题，其中之一就是钢质管道的腐蚀问题。

为了保护钢质管道不被腐蚀，阴极保护技术应运而生。

本文将介绍一种针对埋地钢质管道阴极保护参数测试的方法。

一、背景钢质管道在埋地使用时，容易受到土壤中的电化学腐蚀的影响，导致管道产生腐蚀。

为了保护钢质管道不被腐蚀，阴极保护技术应运而生。

阴极保护技术是利用外部电源将管道表面的电位调整到一定的负值，使其成为阴极而被保护的一种技术。

阴极保护技术具有成本低、效果好、维护方便等优点，因此在工业生产中得到了广泛应用。

二、测试方法1. 测试原理阴极保护技术的关键在于确定合适的阴极保护电位。

一般来说，阴极保护电位应该比开路电位低一定的电位值，从而使钢质管道成为阴极而被保护。

因此，测试阴极保护电位是非常重要的。

测试方法通常采用电化学测试法，即通过测量阴极保护电位与钢质管道开路电位之间的电位差，来确定合适的阴极保护电位。

2. 测试步骤（1）准备工作：准备好测试仪器，包括阴极保护电位测试仪、电位计、电极等。

（2）测试前准备：清洗钢质管道表面，保证表面干净；将电极插入地下，保证电极与钢质管道接触良好。

（3）测试过程：将电位计连接到钢质管道上，通过测试仪器测量阴极保护电位和钢质管道开路电位之间的电位差，并记录下来。

（4）测试结果分析：根据测试结果，确定合适的阴极保护电位。

一般来说，阴极保护电位应该比开路电位低一定的电位值，通常为-0.85V。

三、结论阴极保护技术是保护钢质管道不受腐蚀的一种有效方法。

测试阴极保护电位是非常重要的，通过电位测试可以确定合适的阴极保护电位，从而保证钢质管道的长期使用。

在测试过程中，需要注意保证测试仪器的准确性，以及保证电极与钢质管道接触良好。

通过科学的测试方法，可以有效地保护钢质管道，为城市基础设施的长期发展提供有力的保障。

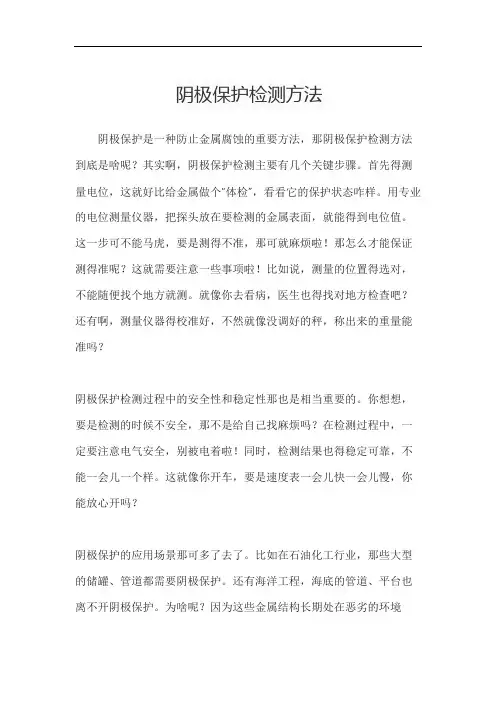

阴极保护检测方法阴极保护是一种防止金属腐蚀的重要方法，那阴极保护检测方法到底是啥呢？其实啊，阴极保护检测主要有几个关键步骤。

首先得测量电位，这就好比给金属做个“体检”，看看它的保护状态咋样。

用专业的电位测量仪器，把探头放在要检测的金属表面，就能得到电位值。

这一步可不能马虎，要是测得不准，那可就麻烦啦！那怎么才能保证测得准呢？这就需要注意一些事项啦！比如说，测量的位置得选对，不能随便找个地方就测。

就像你去看病，医生也得找对地方检查吧？还有啊，测量仪器得校准好，不然就像没调好的秤，称出来的重量能准吗？阴极保护检测过程中的安全性和稳定性那也是相当重要的。

你想想，要是检测的时候不安全，那不是给自己找麻烦吗？在检测过程中，一定要注意电气安全，别被电着啦！同时，检测结果也得稳定可靠，不能一会儿一个样。

这就像你开车，要是速度表一会儿快一会儿慢，你能放心开吗？阴极保护的应用场景那可多了去了。

比如在石油化工行业，那些大型的储罐、管道都需要阴极保护。

还有海洋工程，海底的管道、平台也离不开阴极保护。

为啥呢？因为这些金属结构长期处在恶劣的环境中，很容易被腐蚀。

阴极保护就像给它们穿上了一层“保护衣”，让它们能更长久地为我们服务。

它的优势也很明显啊！可以大大延长金属的使用寿命，减少维修成本。

这不是一举两得的好事吗？给你说个实际案例吧！有个化工厂，以前他们的管道老是被腐蚀，维修起来可麻烦了，费钱又费力。

后来采用了阴极保护，定期进行检测。

嘿，你猜怎么着？管道的使用寿命大大延长了，维修次数也少了很多。

这效果，那可真是杠杠的！阴极保护检测方法真的很重要啊！它能让我们及时了解金属的保护状态，确保金属结构的安全稳定运行。

咱可不能小瞧了它，得认真对待，让阴极保护发挥出最大的作用。

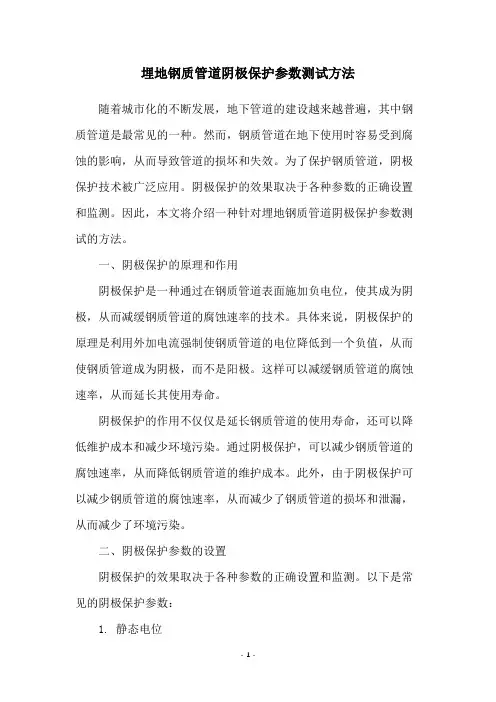

埋地钢质管道阴极保护参数测试方法随着城市化的不断发展，地下管道的建设越来越普遍，其中钢质管道是最常见的一种。

然而，钢质管道在地下使用时容易受到腐蚀的影响，从而导致管道的损坏和失效。

为了保护钢质管道，阴极保护技术被广泛应用。

阴极保护的效果取决于各种参数的正确设置和监测。

因此，本文将介绍一种针对埋地钢质管道阴极保护参数测试的方法。

一、阴极保护的原理和作用阴极保护是一种通过在钢质管道表面施加负电位，使其成为阴极，从而减缓钢质管道的腐蚀速率的技术。

具体来说，阴极保护的原理是利用外加电流强制使钢质管道的电位降低到一个负值，从而使钢质管道成为阴极，而不是阳极。

这样可以减缓钢质管道的腐蚀速率，从而延长其使用寿命。

阴极保护的作用不仅仅是延长钢质管道的使用寿命，还可以降低维护成本和减少环境污染。

通过阴极保护，可以减少钢质管道的腐蚀速率，从而降低钢质管道的维护成本。

此外，由于阴极保护可以减少钢质管道的腐蚀速率，从而减少了钢质管道的损坏和泄漏，从而减少了环境污染。

二、阴极保护参数的设置阴极保护的效果取决于各种参数的正确设置和监测。

以下是常见的阴极保护参数：1. 静态电位静态电位是指钢质管道表面在无电流情况下的电位。

静态电位的设置应该在管道的腐蚀电位以下，以确保管道能够保持负电位。

2. 保护电流密度保护电流密度是指在管道表面施加的电流密度。

保护电流密度的设置应该在钢质管道的阴极保护电流密度范围内，以确保钢质管道能够保持负电位。

3. 保护电位保护电位是指在管道表面施加的保护电位。

保护电位的设置应该在静态电位以下，以确保管道能够保持负电位。

4. 电极间距离电极间距离是指阴极保护电极与管道表面之间的距离。

电极间距离的设置应该在一定范围内，以确保电流能够均匀地分布在管道表面上。

三、阴极保护参数的测试方法为了保证阴极保护的效果，需要定期检测阴极保护参数。

以下是常见的阴极保护参数测试方法：1. 静态电位测试静态电位测试是指在无电流情况下测试管道表面的电位。

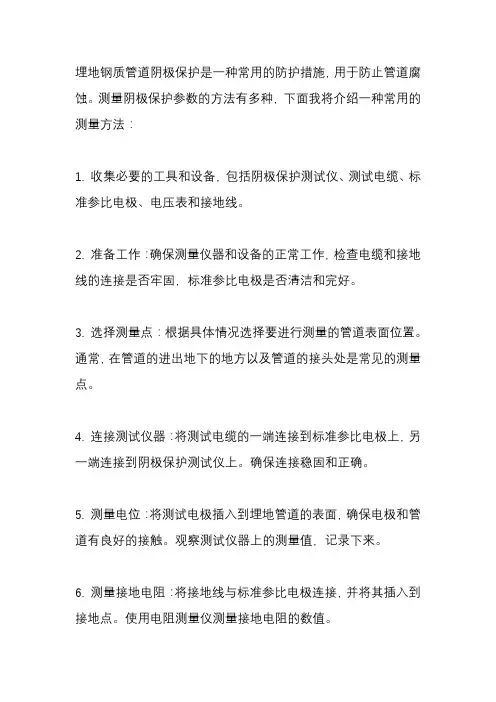

埋地钢质管道阴极保护是一种常用的防护措施，用于防止管道腐蚀。

测量阴极保护参数的方法有多种，下面我将介绍一种常用的测量方法：
1. 收集必要的工具和设备，包括阴极保护测试仪、测试电缆、标准参比电极、电压表和接地线。

2. 准备工作：确保测量仪器和设备的正常工作，检查电缆和接地线的连接是否牢固，标准参比电极是否清洁和完好。

3. 选择测量点：根据具体情况选择要进行测量的管道表面位置。

通常，在管道的进出地下的地方以及管道的接头处是常见的测量点。

4. 连接测试仪器：将测试电缆的一端连接到标准参比电极上，另一端连接到阴极保护测试仪上。

确保连接稳固和正确。

5. 测量电位：将测试电极插入到埋地管道的表面，确保电极和管道有良好的接触。

观察测试仪器上的测量值，记录下来。

6. 测量接地电阻：将接地线与标准参比电极连接，并将其插入到接地点。

使用电阻测量仪测量接地电阻的数值。

7. 分析和评估测量结果：将测量到的阴极保护电位与建议的标准值进行比较，并根据测量结果评估阴极保护的效果。

如果测量结果与标准要求不符合，则需要采取相应的维护和修正措施。

请注意，上述方法是一种常见的测量阴极保护参数的方法，但具体的操作步骤可能会因不同的具体情况而有所差异。

在进行测量工作之前，建议参考相关的标准和指南，并遵循相关的安全操作规程，确保测量的准确性和安全性。

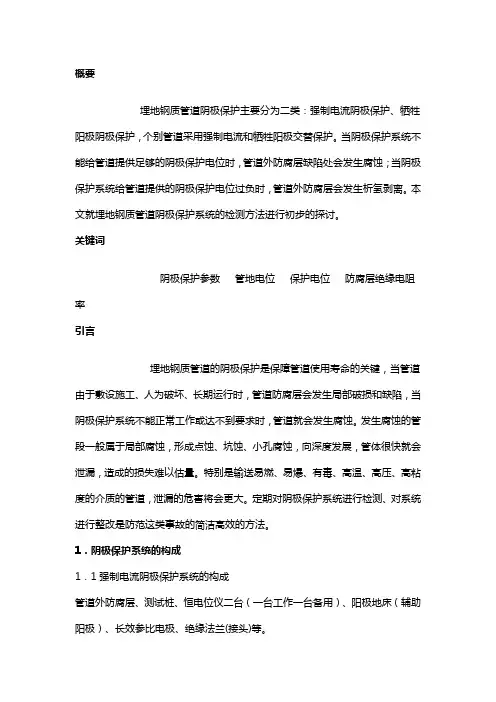

概要埋地钢质管道阴极保护主要分为二类：强制电流阴极保护、牺牲阳极阴极保护，个别管道采用强制电流和牺牲阳极交替保护。

当阴极保护系统不能给管道提供足够的阴极保护电位时，管道外防腐层缺陷处会发生腐蚀；当阴极保护系统给管道提供的阴极保护电位过负时，管道外防腐层会发生析氢剥离。

本文就埋地钢质管道阴极保护系统的检测方法进行初步的探讨。

关键词阴极保护参数管地电位保护电位防腐层绝缘电阻率引言埋地钢质管道的阴极保护是保障管道使用寿命的关键，当管道由于敷设施工、人为破坏、长期运行时，管道防腐层会发生局部破损和缺陷，当阴极保护系统不能正常工作或达不到要求时，管道就会发生腐蚀。

发生腐蚀的管段一般属于局部腐蚀，形成点蚀、坑蚀、小孔腐蚀，向深度发展，管体很快就会泄漏，造成的损失难以估量。

特别是输送易燃、易爆、有毒、高温、高压、高粘度的介质的管道，泄漏的危害将会更大。

定期对阴极保护系统进行检测、对系统进行整改是防范这类事故的简洁高效的方法。

1．阴极保护系统的构成1．1强制电流阴极保护系统的构成管道外防腐层、测试桩、恒电位仪二台（一台工作一台备用）、阳极地床（辅助阳极）、长效参比电极、绝缘法兰(接头)等。

2．1牺牲阳极阴极保护系统的构成管道外防腐层、测试桩、牺牲阳极、绝缘法兰(接头)等。

2．阴极保护系统构成要素技术指标2．1管道外防腐层新敷设的管道绝缘电阻率大于10000欧姆〃M2，旧管道绝缘电阻率大于5000欧姆〃M22．2测试桩平均每公里不少于一个2．3恒电位仪根据设计功率满足要求，均完好2．4阳极地床接地电阻、输出电流附合设计要求2．5长效参比电极误差±10mv2．6绝缘法兰(接头)电位法、漏电百分率满足标准要求2．7牺牲阳极开路电位、闭路电流应满足设计要求对特殊管道以上要素技术指标参数有所不同，如旧管道的阴极保护系统。

3．阴极保护系统的主要评价指标3．1管地电位使用标准硫酸铜电极在管道上方或旁边检测（下同），按石油部颁标准，管道任意点的管地电位小于-0.85V，当土壤含有还原菌，SO42-的浓度大于0.5%时，管道任意点的管地电位小于-0.95V；防腐层为石油沥青时，管地电位应大于-1.5V,防腐层为煤焦油瓷漆时，管地电位应大于-3.0V,防腐层为环氧粉末时，管地电位应大于-2.0V。

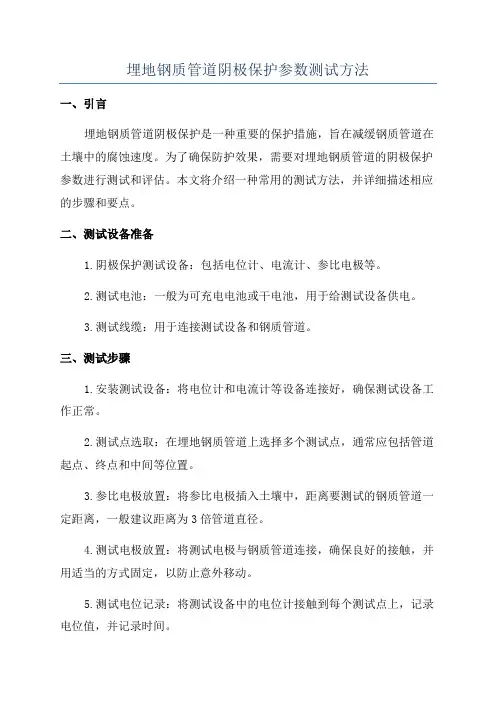

埋地钢质管道阴极保护参数测试方法一、引言埋地钢质管道阴极保护是一种重要的保护措施，旨在减缓钢质管道在土壤中的腐蚀速度。

为了确保防护效果，需要对埋地钢质管道的阴极保护参数进行测试和评估。

本文将介绍一种常用的测试方法，并详细描述相应的步骤和要点。

二、测试设备准备1.阴极保护测试设备：包括电位计、电流计、参比电极等。

2.测试电池：一般为可充电电池或干电池，用于给测试设备供电。

3.测试线缆：用于连接测试设备和钢质管道。

三、测试步骤1.安装测试设备：将电位计和电流计等设备连接好，确保测试设备工作正常。

2.测试点选取：在埋地钢质管道上选择多个测试点，通常应包括管道起点、终点和中间等位置。

3.参比电极放置：将参比电极插入土壤中，距离要测试的钢质管道一定距离，一般建议距离为3倍管道直径。

4.测试电极放置：将测试电极与钢质管道连接，确保良好的接触，并用适当的方式固定，以防止意外移动。

5.测试电位记录：将测试设备中的电位计接触到每个测试点上，记录电位值，并记录时间。

6.测试电流记录：将测试设备中的电流计接触到测试点上，记录电流值，并记录时间。

四、测试要点和注意事项1.测试时应选择干燥的天气，以避免因为土壤含水量变化而导致测试结果不准确。

2.测试电位的测量应当静止一段时间后再进行记录，避免测试时阴极保护系统的脉冲干扰。

3.测试点选取应尽量覆盖整个钢质管道，以确保测试结果的代表性。

4.参比电极的放置位置应远离其他阴极保护系统和金属结构，以减小干扰。

5.测试电极与钢质管道的接触应良好，避免电阻过大而导致测试结果误差。

6.测试设备的精度应满足相关标准要求，以保证测试结果的准确性。

7.测试记录应包括测试时间、测试地点、测试点坐标、测试参数等信息，以备后续分析。

五、测试结果分析通过测试记录的电位和电流值，可以计算出埋地钢质管道的阴极保护参数，如夜间开路电位、电流密度等。

进一步分析这些参数，可以评估阴极保护系统的有效性，以及钢质管道的腐蚀状态。

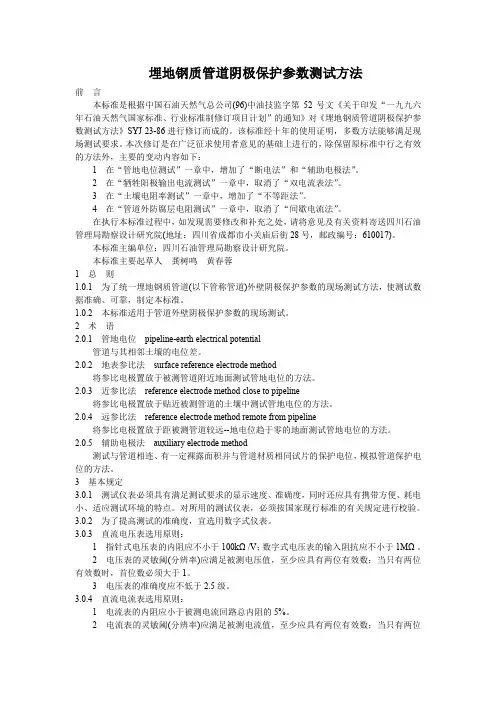

埋地钢质管道阴极保护参数测试方法前言本标准是根据中国石油天然气总公司(96)中油技监字第52号文《关于印发“一九九六年石油天然气国家标准、行业标准制修订项目计划”的通知》对《埋地钢质管道阴极保护参数测试方法》SYJ 23-86进行修订而成的。

该标准经十年的使用证明，多数方法能够满足现场测试要求。

本次修订是在广泛征求使用者意见的基础上进行的，除保留原标准中行之有效的方法外，主要的变动内容如下：1在“管地电位测试”一章中，增加了“断电法”和“辅助电极法”。

2在“牺牲阳极输出电流测试”一章中，取消了“双电流表法”。

3在“土壤电阻率测试”一章中，增加了“不等距法”。

4在“管道外防腐层电阻测试”一章中，取消了“间歇电流法”。

在执行本标准过程中，如发现需要修改和补充之处，请将意见及有关资料寄送四川石油管理局勘察设计研究院(地址：四川省成都市小关庙后街28号，邮政编号：610017)。

本标准主编单位：四川石油管理局勘察设计研究院。

本标准主要起草人龚树鸣黄春蓉1总则1.0.1为了统一埋地钢质管道(以下管称管道)外壁阴极保护参数的现场测试方法，使测试数据准确、可靠，制定本标准。

1.0.2本标准适用于管道外壁阴极保护参数的现场测试。

2术语2.0.1管地电位pipeline-earth electrical potential管道与其相邻土壤的电位差。

2.0.2地表参比法surface reference electrode method将参比电极置放于被测管道附近地面测试管地电位的方法。

2.0.3近参比法reference electrode method close to pipeline将参比电极置放于贴近被测管道的土壤中测试管地电位的方法。

2.0.4远参比法reference electrode method remote from pipeline将参比电极置放于距被测管道较远--地电位趋于零的地面测试管地电位的方法。

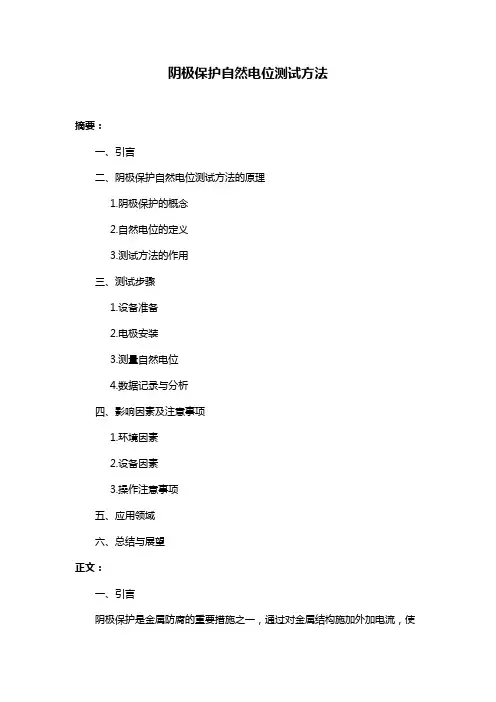

阴极保护自然电位测试方法摘要：一、引言二、阴极保护自然电位测试方法的原理1.阴极保护的概念2.自然电位的定义3.测试方法的作用三、测试步骤1.设备准备2.电极安装3.测量自然电位4.数据记录与分析四、影响因素及注意事项1.环境因素2.设备因素3.操作注意事项五、应用领域六、总结与展望正文：一、引言阴极保护是金属防腐的重要措施之一，通过对金属结构施加外加电流，使其处于阴极状态，从而减缓金属的腐蚀速度。

自然电位测试方法是评估阴极保护效果的关键手段。

本文将详细介绍阴极保护自然电位测试方法，包括测试原理、步骤、影响因素及注意事项等，以期为相关领域提供参考。

二、阴极保护自然电位测试方法的原理1.阴极保护的概念阴极保护是一种通过外加电流，使金属结构表面产生阴极极化，从而降低金属腐蚀速率的防护方法。

其基本原理是使金属结构成为电解质中的阴极，从而减缓金属的腐蚀。

2.自然电位的定义自然电位是指金属结构在未施加外加电流的情况下，由于腐蚀作用而在金属表面产生的电位。

自然电位能够反映金属结构的腐蚀倾向，是评估阴极保护效果的重要参数。

3.测试方法的作用阴极保护自然电位测试方法主要用于评估阴极保护系统的运行状态和防护效果。

通过对金属结构施加外加电流，测量其自然电位变化，可以判断阴极保护系统的工作原理是否正确，以及防护效果是否达到预期。

三、测试步骤1.设备准备进行阴极保护自然电位测试前，需要准备相应的测试设备，如恒电位仪、参比电极、测量仪表等。

2.电极安装在金属结构表面安装测试电极，包括工作电极和参比电极。

工作电极与金属结构表面紧密接触，参比电极则置于远离金属结构的电解质中。

3.测量自然电位将恒电位仪的正极连接到工作电极，负极连接到参比电极，给金属结构施加外加电流。

在稳定状态下，测量工作电极与参比电极之间的电位差，即为自然电位。

4.数据记录与分析记录测量得到的自然电位值，并与金属结构的腐蚀速率、环境因素等相结合，进行分析。

通过对比不同条件下的自然电位变化，评估阴极保护效果。

管道阴极保护电位数值测量及杂散电流治理原则河南汇龙合金材料有限公司(1) 地表参比法该法是埋地金属构筑物的常规测量方法，该法的测试要点是将参比电极放在地下金属构筑物的顶部地面上，并确保参比电极和土壤电接触良好。

用从金属构筑物上引出地面的测试导线的参比电极引线同时接入高阻电压表，直接测取读数。

该法可用于测试桩处的定点测量，也可用于管道顶部的长距离闭路测量，测量所得的数据代表了正对参比电极处的管／地电位。

(2)近参比法为了更精确地测得管／地电位，尽可能的减少土壤电阻压降成分，可将参比电极尽量靠近被测管道表面。

此法的测量要点是把参比电极（通常用长效硫酸铜电极或测试探头）尽量靠近被测构筑物表面，如果被测表面带有良好的覆盖层，参比电极对应处应是覆盖层的露铁点，否则意义不大。

对于热油管道，采用近参比法时要注意管道的热地场对参比电极的不良影响，用辅助试片拉出一定距离，便可解决。

(3)滑动参比法此法主要用于大型储罐底板外壁阴极保护电位分布的测量。

对于新建储罐，一般可不用滑动参比法，而是在设计期间，在罐底中心及半径上每5～lOm布置一支参比电极（通常用长效硫酸铜电极或带填料的锌参比电极），如同近参比法，测知罐底板的电位分布。

对于已建储罐，滑动参比法可能是一种可行的方案。

杂散电流腐蚀也叫干扰腐蚀。

是指在工程实际中，从其它电源来的直流或交流电流，由于某种特殊的原因，流经被干扰管道，在电流流入的地方，金属结构不会发生腐蚀问题，但是在电流流出的地方（经常是漏点，电阻比较小的地方），由于是失去电子，金属会发生严重的腐蚀。

导致杂散电流腐蚀的电流源的形式很多，如电气化铁路、电解工厂的直流电源、交、直流高压输电系统的接地极、通信基站，相邻的阴极保护设施等。

油管接近高压输电线时，由于电磁耦合而在油管上感应交流电压，产生交流干扰，其危害在于高压输电线故障时产生瞬间危险电压，它既威胁人身安全，又可能击穿油管，或者在接触不良处产生电火而造成危害。

东莞新奥燃气有限公司埋地钢制燃气管道阴极保护电位检测标准1、范围本标准适用于公司埋地钢制燃气管道阴极保护电位检测工作。

2、规范性引用标准SY/T 0019-1997 埋地钢制管道牺牲阳极阴极保护设计规范GB/T 21246-2007 埋地钢质管道阴极保护参数测量方法GB/T 21448-2008 埋地钢质管道阴极保护技术规范3、计划制定与执行此项检测工作由高压管网分公司输配管理部制定计划，由输配管理部电工进行检测工作，巡线员、技术员进行协助、监护并进行记录。

4、检测工具4.1 测量仪表必须具有满足测试要求的显示速度、精确度和量程，同时还应具有携带方便、供电方便、适应现场测量环境的特点。

对所用仪表，必须按国家现行标准的有关规定进行定期校验。

4.2 为了提高测量的准确度，宜优先选用数字式仪表。

4.3 直流电压表选用原则：4.3.1数字式电压表的输入阻抗应不小于10MQ，指针式电压表的内阻应不小于100k Q /v.4.3.2 电压表的分辨率应满足被测电压值的精度要求，至少应具有三位有效数。

4.3.3 数字式电压表的准确度应不低于0.5 级；指针式电压表的准确度应不低于2.5 级。

4.3.4 测量受交流干扰的管道的管地电位时，应选用对工频干扰电压具有足够滤除能力的数字式直流电压表，确保直流电位的显示值中叠加的交流干扰电压值不超过5mV或选用指针式电压表。

4.4 参比电极4.4.1 在进行管地电位测量时，通常情况下，应采用铜-饱和硫酸铜电极（以下简称硫酸铜电极，代号CSE作为参比电极。

其制作材料和使用必须满足下列要求：441.1铜电极采用紫铜丝或棒（纯度不小于99.7%）。

441.2 硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。

4.4.1.3 渗透膜采用渗透率高的微孔材料，外壳应使用绝缘材料。

24.4.1.4 流过硫酸铜电极的允许电流密度不大于5口A/cm。

4.4.2硫酸铜电极相对于标准氢电极的电位为+320mV（20C）,其电极电位误差不应大于5 mV.4.4.3 对不宜使用硫酸铜电极的环境，可采用高纯锌参比电极（纯度不小于99.995%）替代，相对硫酸铜电极的-850 mV 电位的换算关系如下（25C）。

管道阴极保护电位测试方法的研究与实践摘要：正确测量埋地钢质管道的阴极保护电位，是判断管道保护是否充分的关键，对保证管道的安全运行至关重要；本文提出了采用试片近参比法测量管道通电电位的方法和基于本测量方法的管道保护效果判定准则。

关键词：管道；通电电位；测试；方法在埋地钢质管道的腐蚀控制中，对管道采取阴极保护措施是保证管道不受腐蚀的有效方法，按照腐蚀控制的理论和规范，在钢质埋地管道相对于土壤的电位（采用铜/饱和硫酸铜参比电极）负于-0.85V这一条件下，管道的保护是充分的，其腐蚀速度在可以接受范围内。

但这一电位值指的是管道对地的“真实电位”，在实际的生产管理过程中，由于测量方法的问题，所测得的“表观电位”与真实电位是有差距的，如果不加以区别，直接使用表观电位值来进行判定，那么在管道的腐蚀控制过程中将造成对管道保护效果的误判，对管道造成不可挽回的损失。

一、15分钟电位平均值的有效性分析理论上，管道的管地电位是管道与土壤氧化还原反应程度的表象，在稳定极化的状态下，它是一个相对固定的值。

但在实际的管道电位检测工作中，由于干扰电流的存在，进行管地电位测量时，电压表的读数始终都是处于波动状态的，这种波动频率通常小于1秒/次，波动的幅度有时会较大，这给管道电位的测量带来很大的困挠。

干扰状态下管道电位的记录数据如下：近参比法的原理是，对于有防腐层的管道，只有直接测量防腐层漏点表面的电位，才是管道腐蚀电位的真实反应，但管道的防腐层缺陷通常是不可知的，因此实际测试时的从缺陷点到测量点的IR值也是不可知的。

为了达到测量目的，在实际的测量中，采用一个试片与管道连接，然后将参比电极靠近试片进行测量，此时试片模拟了一个管道的防腐层泄漏点，其状况与管道的状况是一致的，同时由于参比电极与试片的距离可以是固定的，试片面积也是已知的，则其IR降是可以预知的，因此可以通过数据处理来消除IR降的影响。

相比其他各类方法，试片近参比法应用简单，测得的数据可重复性较好。

埋地钢质管道阴极保护参数测试方法埋地钢质管道阴极保护是一种常用的腐蚀控制技术，通过施加一定电位或电流给钢管的表面，形成一层保护层，从而减少钢管的腐蚀速度。

为了确保阴极保护的有效性，需要对一些关键参数进行测试。

本文将介绍埋地钢质管道阴极保护参数的测试方法。

1.电位测试电位测试方法一般包括以下步骤：(1) 将电位测试仪的电极插入到土壤中，直至电极与管道表面有约10-20cm的距离。

(2)打开电位测试仪，记录测得的电位值。

(3)在管道各个位置进行测试，并记录数据。

2.电流密度测试电流密度是指通过管道单位截面积的电流量，是阴极保护的另一个重要参数。

电流密度测试可以判断阴极保护系统是否正常工作。

电流密度测试方法一般包括以下步骤：(1)在管道的表面选择若干个代表性位置，将测量电极固定在管道表面上。

(2)将电流测量仪表与电极相连，记录电流密度的测量值。

(3)在管道的不同位置进行测试，并分析数据。

3.极化曲线测试极化曲线测试可以提供更详细的阴极保护信息，通过测试可以确定阴极保护系统的极化电位、阴极保护的效果等。

极化曲线测试方法一般包括以下步骤：(1)在管道表面选择若干个测试点，将电极插入到土壤或水中。

(2)使用极化仪采集极化曲线的数据，包括电流密度和电位。

(3)根据测得的曲线数据，分析阴极保护系统的性能。

除了上述常用的测试方法之外，还可以结合实际情况采用其他测试方法，如pH值测试、氧化还原电位测试等。

同时，为了确保测试结果的准确性，还需要注意以下事项：(1)测试仪器的选择应根据实际需求和标准要求进行，在测试前应进行校准。

(2)测试点的选择应具有代表性，可以根据管道的结构、材料、大气环境等因素进行选择。

(3)测试数据的记录和分析应详尽，并进行合理的解释和评估。

总之，埋地钢质管道阴极保护参数的测试方法是保证阴极保护系统有效性的关键，通过对电位、电流密度和极化曲线等参数的测试，可以及时发现问题并采取相应的修复措施，从而延长管道的使用寿命。

管道阴极保护效果检测作者：河南中拓管道1 电位测量电位测量目的电位测量是阴极保护系统测量祁监控中的主要手段。

根据电位测量的结果，可以了解阴极保护工程所处介质的腐蚀性，验证牺牲阳极的质量+确定被保护结构的保护状况，检测出保护不良的部位，测量杂散电流通过的部位，以及判断对相邻结构干扰的程度。

阴极保护系统的电位测量可分为开路电位测量，牺牲阳极工作电位铡量，保护电位测量和杂散电流干扰下的电位测量。

2 开路电位测量开路电位指金属构筑物未加阴极保护时的电位，即自然腐蚀电位。

根据开路电位测量结果可了解介质的腐蚀性。

例如，未加阴极保护的管／地电位l坝I量是衡量土壤腐蚀性的一个参数。

表1给出钢管对地电位与土壤腐蚀性的关系。

对牺牲阳极来说，开路电位指其在介质中的自然腐蚀电位。

对各种不同的阳极材料，开路电位值都有严格的规定。

阴极保护要求牺牲阳极有足够负的开路电位，若测量结果达不到，说明该阳极材料的质量有问题。

) 土壤腐蚀表1 钢管对地电位与土壤囊蚀性[1钢管对地电位．-V(vs Cu／CuSO4性等级>0．55 0．45～ 0．55 0．30～O．45 0．15～O．38 <O. 15强较强较弱较弱弱3 工作电位测量工作电位又称闭路电位，指牺牲阳极在介质中与被保护结构连接在一起时的电位。

牺牲阳极要有足够负的闭路电位，这样可以在工作状态下与被保护结构之间有一定的电位差，输出必要的阴极保护电流。

特别是在电阻率较高的介质中，例如土壤或淡水中，足够的电位差是必不可少的。

所以，在阴极保护中牺牲阳极必须要有足够负的电位，为此，要求牺牲阳极是一类不容易极化的电极材料。

4 保护电位测量保护电位指被保护结构在施加阴极保护后的电位，是判断阴极保护程度的一个重要参数。

根据阴极保护原理，测量的保护电位应是纯极化电位，不应含有介质IR降。

为了保证电位测量的可靠性，测量所用的电压表应是高电阻的。

四杂散电流干扰下的电位测量杂散电流指设计的或规定昀回路以外流动的电流。
