画法几何及机械制图-螺纹和螺纹紧固件

  • 格式：ppt
  • 大小：16.42 MB
  • 文档页数：56

下载文档原格式

  / 56

合集下载

机械制图螺纹及螺纹紧固件画法

机械制图螺纹及螺纹紧固件画法

!)
六角法兰面 ! 螺栓 "
"*
圆头十字槽 ! 木螺钉 "
返回总目录
返回分目录
后退
!
!" # $ %%&’()*)’’&返回总目录
返回分目录
后退
!
! !"#
螺套的画法和标记 常用螺套有钢丝螺套 ! 图 "#$ 和整体式螺套 % 图 "&$ 等 ! 其画法与一般螺纹件的画法相同 " 钢丝
螺套的画法见表 " 之 ’! 整体式螺套的画法见表 " 之 ""
返回总目录
返回分目录
后退
!
!" # $ %%&’()*)’’&返回总目录
返回分目录
后退
!
Байду номын сангаас
! " "#$
螺纹副的标注方法 ! 本公司略 " 在装配图中螺纹紧固件的画法 在装配图中 ! 当剖切平面通过螺杆的轴线时 ! 对于螺柱 " 螺栓 " 螺钉 " 螺母及垫圈等均按未剖切
绘制 !图 #$%#&" # 螺纹紧固件的工艺结构 ! 如倒角 " 退刀槽 " 缩颈 " 凸肩等均可省略不画 !图 #’%#&" $
在通孔中
螺套的装配
在盲孔中
本公司补充 !
!$当螺栓 " 螺钉 " 螺柱及其与螺母的组合 # 螺杆直径在图样的实际尺寸小于 # %% 时 $ 可用如下简
化画法 % 对不可见螺栓组合用虚线绘制 & 包装图上 $ 不论螺栓组合的尺寸大小 $ 均可用这种 简 化 画 法&

机械制图7-1 螺纹和螺纹紧固件

机械制图7-1 螺纹和螺纹紧固件
外螺纹的加工
内螺纹的加工
２．螺纹要素
３．螺纹分类
螺纹按用途可分为四类:
（１）紧固用螺纹(简称紧固螺纹) 用来连接零件的连接螺纹，如应用最广的普通螺纹。
（２）传动用螺纹(简称传动螺纹) 用来传递动力和运动的螺纹，如梯形螺纹、ห้องสมุดไป่ตู้齿形螺纹和矩形螺纹等。
（３）管用螺纹(简称管螺纹) 如５５°非密封管螺纹、５５°密封管螺纹、６０°密封管螺纹等。
３．螺纹标注的注意点
四、螺纹紧固件
１．常用螺纹紧固件的种类和标记 ２．螺纹紧固件的连接画法
１．常用螺纹紧固件的种类和标记
２．螺纹紧固件的连接画法
(1)画螺纹紧固件连接时的规定 (2)螺栓连接 (3)螺柱连接 (4)螺钉连接
(1)画螺纹紧固件连接时的规定

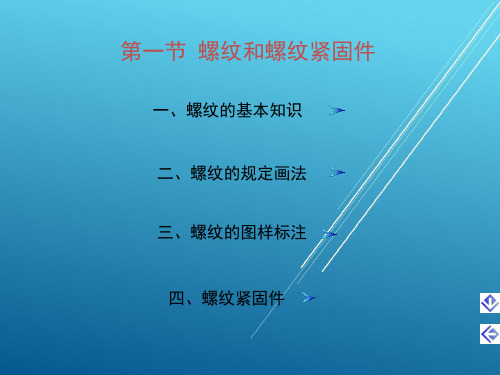

第一节 螺纹和螺纹紧固件
一、螺纹的基本知识 二、螺纹的规定画法 三、螺纹的图样标注
四、螺纹紧固件
一、螺纹的基本知识
１．螺纹的形成 ２．螺纹要素 ３．螺纹分类
１．螺纹的形成
螺纹是在圆柱或圆锥表面上，经过机械加工而形成的具有 规定牙型的螺旋线沟槽。在圆柱或圆锥外表面上形成的螺纹称 为外螺纹，在内表面上形成的螺纹称为内螺纹。
（４）专门用途螺纹(简称专用螺纹) 如自攻螺钉用螺纹、气瓶专用螺纹等。
二、螺纹的规定画法
１．外螺纹的画法 ２．内螺纹的画法 ３．螺纹连接的画法
１．外螺纹的画法
２．内螺纹的画法
３．螺纹连接的画法
三、螺纹的图样标注
螺纹按画法规定简化画出后，在图上不能反映它的牙型、 螺距、线数和旋向等结构要素，因此，必须按规定的标记在 图样中进行标注。
１．螺纹的标记规定 ２．常用螺纹标注示例 ３．螺纹标注的注意点

画法几何及机械制图(第2版)课件：螺纹紧固件

画法几何及机械制图(第2版)课件：螺纹紧固件
《画法几何及机械制图》
螺纹紧固件
本讲主要内容
01 概述 02 螺纹紧固件的标记和简化画法 03 螺纹紧固件装配图的简化画法
2
➢ 概述
螺纹紧固件就是用一对内、外螺纹旋合起到紧固、连接作用的主要零件和辅助零 件。常用的螺纹紧固件有螺栓、螺钉、双头螺柱、螺母和垫圈等，如图所示。
螺纹紧固件一般由标准件厂生产。设计时无需画出它们的零件图，只要在装 配图的明细表内填写规定的标记即可。根据螺纹紧固件的规定标记，就能在相应 的标准中查出其有关尺寸。
平端紧定螺钉靠其端平 面与机件的摩擦力起定位 作用。
Ⅱ
19
Ⅰ 2.5:1 0.2d
d
Ⅱ 2.5:1
0.4d
0.25d
20
21
思考题：
找出螺钉连接中的错误画法
22
23
思考题答案：
找出螺钉连接中的错误画法
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
24
ห้องสมุดไป่ตู้
小径线未对齐
思考题答案：
画在何处？ 应为?度
倾斜?度
25
粗、细线
剖面线画到 ?位置
谢谢 再见！
26
3
一、螺纹紧固件的标记和简化画法
⒈ 六角螺母
标记示例：
螺母 GB/T 6170 M12
名称
国标号
简化画法：
螺纹规格
0.8d
其中：
d = 螺纹大径
2d
4
⒉ 六角头螺栓
标记示例： 螺栓 GB/T 5780 M12×80
螺栓长度
0.1d×45°
简化画法：
1.1d 2.2d
d
⒊ 垫圈

机械绘图标准之螺纹紧固件(ppt 31页)

机械绘图标准之螺纹紧固件(ppt 31页)

⑶管螺纹的标注
管螺纹分为螺纹密封管螺纹（R、Rc、Rp）和非螺纹 密封管螺纹（G）。
密封管螺纹： 特征代号 尺寸代号—旋向
非密封管螺纹： 特征代号
尺寸 代号
公差 等级 代号
— 旋向
说明： 管螺纹的尺寸代号不是螺纹的大径，而是管子的近似孔
径，单位为英寸。螺纹的大径可从标准中查得。 标注管螺纹的尺寸指引线应指向螺纹大径。
二、螺纹紧固件
螺纹紧固件：通过螺纹起连接作用的各种零件。 螺纹紧固件的种类很多，如螺栓、螺母、螺钉、螺 柱、垫圈等，大都为标准件。
这部分内容主要介绍螺纹紧固件的标注方法和规定画法。
1.螺栓连接
螺栓连接用于两被连接件允许钻成通孔情况。所用 的紧固件有：螺栓、垫圈和螺母。
绘图时，应按规定对螺纹紧固件作出标记。
车床加工外螺纹 车床加工内螺纹
板牙加工外螺纹
丝锥加工内螺纹
（点击图形演示动画）
ቤተ መጻሕፍቲ ባይዱ
在以后的金工实训中同学们会亲手加工螺纹
2.螺纹的基本要素
螺纹的要素：有牙型、直径、螺距、线数和旋向 ⑴牙型 在通过螺纹轴线的剖面上螺纹的轮廓形状
螺纹的用途：螺纹主要用于连接和传动 三角形螺纹称为普通螺纹，用于连接 梯形螺纹一般用于承受双向载荷的传动 锯齿形螺纹用于承受单向载荷的传动 管螺纹用于管道连接
5.螺纹的标注方法
螺纹的各个要素只能通过标注的内容反映出来，国家 标准规定了各种螺纹的标注方法。
⑴普通螺纹的标注
特征代号 公称直径×螺距
旋向—
中径、 顶径 公 差带代— 号
旋合 长度 代号
例如： M30×2 LH — 5g 6g — S
说明：1.粗牙普通螺纹不标螺距 2.右旋螺纹不标旋向， 左旋螺纹的旋向标注 LH 3.旋合长度代号分为S(短）、N（中长）和L（长） 三种，如是N （中长）则可省略

机械制图-螺纹画法--ppt课件精选全文

机械制图-螺纹画法--ppt课件精选全文

同一条螺纹上相邻两牙在中径线上对应 两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外
螺纹才能旋合在一起。
ppt课件
11
6.螺纹的分类
按用途分为： 连接螺纹 传动螺纹
按是否符合标准分为： 标准螺纹（牙型、大径、螺距) 非标准螺纹 （牙型不标准，如矩形） 特殊螺纹（牙型标准、大径、螺距不标准）
铝: bm=2d
ppt课件
30
ppt课件
允许将螺 纹画到底
31
常见的几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什pp么t课件位置？
小径线未对齐 32
画在何处？ 应为?度
倾斜?度 ppt课件
粗、细线
剖面线画到 ?位置
33
5. 双头螺柱
规定标记：
例： 螺柱GB/T 897 AM12×50
画法几何与工程制图
一.螺纹形成与结构
二. 螺纹的要素及 分类
三.螺纹的画法
第十二讲 螺纹画法
四.螺纹的标注 五、螺纹紧固件的画法
六、螺纹紧固件装配图的画法
ppt课件
七、键 联 接
1
一.螺纹的形成与结构
1.螺纹的形成
A1 ●
导程 A●
螺旋线
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
26
⒋ 螺钉
规定标记：
例： 螺钉GB/T 65 M12×l
开槽圆柱 头螺钉

机械制图螺钉螺栓的画法

机械制图螺钉螺栓的画法
公称直径d＝10mm，公称长 度l＝60mm，材料为35钢， 热处理硬度28－38 HRC，表 面氧化处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm， 材 料 为 低 碳 钢 ， 不 经表面处理的开口销； 销 GB/T 91 5×50
五、 销连接的画法
T T/2 60°
A/2
A T/2
D
d
3. 圆锥滚子轴承的画法
A
A/4
T
A/2
C
A/2
A/2 15°
B
d
D
8-6 弹簧 弹簧属于常用件。它主要用于减震、夹紧、承受冲击、储存能量和测力等。其特点是受力后产 生较大的弹性形变，去除外力后能恢复原状。
一、常用的螺旋弹簧 二、圆柱螺旋压缩弹簧的规定画法 三、螺旋压缩弹簧作图步骤
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75— 1985 l型六角螺母—A和 B级 GB/T 6170—2000 l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹 规 格 d＝M12， 公 称 长 度 l螺=6柱0mGmB/T 897 M12×50 表示B型双头螺柱，两端均 为粗牙普通螺纹，螺纹规格 d螺=钉M1G2B，/T公6称8 长M度l0l×＝6500mm 表示开槽沉头螺钉，螺纹规 格d=M10，公称长度l=60mm
四、 半圆键联结的画法 b
b
b
L
h
五、 钩头楔键联结的画法
8-3 销 销的种类较多，常用的销有圆锥销、圆柱销、开口销。圆锥销和圆柱销通常用于零件间的连接与定位.， 开口销与槽型螺母配合使用，起防松的作用。销还可以作为安全装置中的过载剪断元件。

机械制图螺钉螺栓的画法


双头螺柱旋入长度
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
1.5
90°
0.25d 0.5d 13
6. 钻孔、螺孔常用的连接件有螺栓、螺母、垫圈，它用与被连接件都不太厚,能加工成通孔,且要 求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中，各圈的投影转向轮廓线画成直线；有效圈数在四圈以上 的弹簧，中间各圈可省略不画。当中间部分省略后，可适当缩短图形的长度。
在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的 中心线画起。
在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径，在图形上等于或小于2mm 时，断面可以涂黑表示。
机械制图螺钉螺栓的画法
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
公称直径d＝10mm，公称长 度l＝60mm，材料为35钢， 热处理硬度28－38 HRC，表 面氧化处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm， 材 料 为 低 碳 钢 ， 不 经表面处理的开口销； 销 GB/T 91 5×50

画法几何及机械制图-螺纹和螺纹紧固件

螺纹有单线和多线之分。 沿一条螺旋线所形成的 螺纹称为单线螺纹。
沿两条或两条以上且在 轴向等距分布的螺旋线所形 成的螺纹称为多线螺纹。
单线螺纹
双线螺纹
一、螺纹的形成及其要素
4.螺距和导程
相邻两牙对应点在中径上的轴向距离称为螺距，以P表示。
同一条螺旋线上的相邻两牙在中径上对应点间的轴向距离
称为导程，以Ph表示。
六、螺纹紧固件连接的画法
2. 螺栓连接
结构特点： 适用于连接
件不太厚的零件。 连接时穿过两零 件上的光孔，加 上垫圈并用螺母 紧固。
六、螺纹紧固件连接的画法
δ2 0.8d 约5~6 0.2d
六角头螺栓公称长度l 计算
d
l≈δ1+δ2+0.2d(垫圈厚)
0.85d
+0.8d(螺母厚)+5~6
(螺栓末端伸出螺母的长度)
螺左 距旋
中顶 径径 公公 差差 带带 代代 号号
长 旋 合 长 度
四、螺纹的标注
螺纹标记示例 (1)普通螺纹标记示例
表示：公称直径为20 mm、螺距为2 mm、左 M20×2LH-6H 旋细牙普通螺纹，中径和顶径公差带代号都
是6H，中等旋合长度。
M10-5g6g-S
表示：公称直径为10 mm、右旋粗牙普通螺, 中径公差带代号5g，顶径公差带代号6g，短 旋合长度。
螺纹旋合长度是指:两个相互配合的螺纹，沿螺纹轴线方 向相互旋合部分的长度。
普通螺纹旋合长度分短(S)、中(N)、长(L)三组；梯形螺 纹分N、L两组。当旋合长度为N时，省略标注。
必要时，也可用数值注明旋合长度。
四、螺纹的标注
螺Hale Waihona Puke 标记示例M 20 × 2 LH – 5g 6g - L

第十二讲 螺纹紧固件螺纹连接画法PPT课件


(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24

螺纹紧固件及连接画法

完整标记：螺母 GB/T 61702000-M16-8-A
简 化标 记： 螺母 GB/T 6170 M16
表 示 ： 螺 纹 规 格 D=M16 、 性 能等级为常用的8级、不经表面 处理、产品等级为A级的1型六角 螺母。
名称及 标准编号
平垫圈 GB/T 97.1
-2002
图例
标准型 弹簧垫圈
GB/T 93 -1987
标记有完整标记和简化标记两种，要符合“GB”有关规定
。
名称及 标准编号
六角头螺栓 GB/T 5782-2000
图例
标记 示例
完整标记：螺栓GB/T 5782-2000-M12×80-8.8-A-O 简化标记：螺栓GB/T 5782 M12×80
表示：螺纹规格d=M12、公称长度l=80 mm、性能等级 为8.8级、表面氧化、产品等级为A 级的六角头螺栓。
螺栓、螺柱和螺钉都是在圆柱表面上制出螺 纹，起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓连接演示
1.螺栓装配图的简化画法
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
c.垫圈的比例画法 规定标记： 垫圈GB/T 97.1 12
指用于M12的 螺栓或螺钉
垫圈 GB/T 93 16
d.双头螺柱和螺钉头的画法
双头螺柱
开槽 圆柱头螺钉、 沉头螺钉
