常见螺纹紧固件

螺纹紧固件紧固通则螺纹紧固件是使用最普遍的一类万能紧固件，它由螺旋纹组成，并可以在机械设备上套装，是连接机械元件或分离两块零件的非常优秀的螺纹类工具。

为了保证螺纹紧固件的使用效果，必须根据正确的紧固技术通则进行正确使用。

一、螺纹紧固件紧固力度标准——螺纹紧固件的紧固力度一般以千牛为单位，其紧固力度要根据使用环境而定，有时也要考虑机械运动的变形程度，这样才能保证机械设备的运行可靠性。

二、连接螺纹紧固件——螺纹紧固件的连接要求，一般应将所有的螺纹紧固件紧固在一根轴上，而这根轴称为螺纹紧固件的轴端。

在连接之前，应对其螺纹及零件表面进行处理，以免螺纹松动，影响机械设备的安全性和可靠性。

三、扭矩确定——螺纹紧固件的紧固要求扭矩一般根据不同型号，大小，规格等考虑。

一般来说，螺纹紧固件的扭矩值不宜过大，以免造成损坏。

在实际安装过程中，应在紧固螺纹紧固件之后，将其旋紧到应用所需的紧固力度。

四、拧紧规则—螺纹紧固件拧紧的序列和步骤很重要，一般要求按照各个拧紧点的距离由小到大的顺序依次拧紧，以确保其紧固步骤，正确拧紧后才能确保螺纹紧固件的使用效果。

五、紧固位置配合—螺纹紧固件的紧固位置要与配合件或零件的轴心位置一致，以确保其使用的可靠性和安全性。

六、安装使用说明—安装时，应充分遵守其相关装卸说明，有时会根据应用环境而进行改变，以确保安全可靠使用。

以上就是螺纹紧固件的正确紧固使用通则，如此使用可确保螺纹紧固件的安全可靠性，提高其使用效率。

此外，应根据实际情况选择合适的螺纹紧固件进行使用，不同型号不同规格的螺纹紧固件有不同的作用，应结合实际情况进行灵活选择。

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等。

一、螺纹紧固件的标记
标记的简化原则：
①名称和标准年代号允许省略
②当产品标准中只有一种型式、精度、性能等级或材料及热处理、表面处理时，允许省略；当产品标准中规定两种以上型式、精度、性能等级或材料及热处理、表面处理时，可规定省略其中的一种。

紧固件一般采用简化标注。

常用螺纹紧固件的图例及标记见下表。

二、螺纹紧固件的画法
螺纹紧固件的画法有两种：
①查表法根据螺纹紧固件的规定标记，从有关标准中查出各部分的具体尺寸来绘图的方法。

②比例法为方便画图，螺纹紧固件的各部分尺寸，除了公称长度需要计算，其余均以螺纹大径d（或D）作参数按一定比例绘图的方法。

1、六角螺母
简化画法：
先画俯视图，以2d为直径，作出内接正六边形；以“三等”关系画出主视图和左视图；画出内螺纹的大径和小径。

2、六角头螺栓
简化画法：
3、垫圈
简化画法：
4、螺钉
三、螺纹紧固件连接的画法
1、螺栓连接
①被连接件的孔径=1.1d ；
②两块板的剖面线方向相反；
③螺栓、垫圈、螺母按不剖画；
④螺栓的有效长度按下式计算
L=t1+ t2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d ，计算后查表取标准值。

画图步骤：
2、双头螺柱连接
其中，L= d +0.15d+0.8d+0.3d；bm由被联接件的材料决定。

3、螺钉连接
常见的几种错误画法：。

螺栓类型支架螺栓也被称为“教练”螺栓，有圆顶或沉头，头部下方的方形部分夹紧在被紧固的部分中，防止螺母拧紧时螺栓转动。

六角头螺栓六角螺栓，六角帽螺钉，装饰头六角帽螺钉和六角锯齿法兰螺栓属于此类别。

它们共用六角形头部并用扳手驱动，称为螺栓和螺钉。

机械螺丝机器螺钉是具有平点的螺钉或螺栓，它们适用于各种驱动器类型和磁头，适用于各种应用。

经常被打入螺纹孔，与螺母和垫圈一起使用，也称为“炉螺栓”或“炉灶”。

肩螺栓肩螺栓(也称为带肩螺钉或剥离螺栓)是机械螺钉。

在螺钉螺纹和零件头部之间有肩部，一旦安装，非螺纹部分延伸出应用部位的表面，允许螺栓用作移动部件的销钉或轴，它们可以手动安装或使用插座(allen)驱动器安装。

内六角螺钉插座帽螺钉有按钮插座、按钮法兰插座头、扁平插座和插座盖。

用套筒扳手或六角内六角扳手驱动。

套筒头螺钉通常是指一种螺纹紧固件,其头部直径标称为螺钉杆直径的1.5倍或更多。

套筒组“Grub”螺丝固定螺钉通常是无头的(也就是盲孔)，在英国称为平头螺钉的盲定螺钉几乎总是由内部扳拧驱动器驱动。

例如六角内六角扳手，插座固定螺钉安装在螺纹孔或插入件中。

方头螺栓方头螺栓类似于六角帽螺钉，但带有4个头部螺钉，这种头部样式允许扳手更容易地抓住螺栓头部，与标准的六边六角头相比，头部还提供了更大的抓握区域。

螺丝类型甲板螺丝这种螺钉具有17型点(尖端处的缺口点)，有助于在螺纹切削过程中去除切屑，从而可以轻松安装在木材和复合材料甲板材料中。

喇叭头和方形驱动器有助于消除其他类型驱动器有时会遇到的剥离效应。

Hex Lag螺丝拉力螺钉也称为拉力螺栓，是大型木螺钉。

头部为外六角，用扳手驱动，用于框架、木地板机械和其他重型应用的滞后木材。

自钻螺丝自钻螺钉具有金属板螺纹，带有自钻切削(TEK)点，可刺穿20至14规格的金属。

TEK数越高,刺穿较重金属的钻头越大。

钣金螺丝钣金螺钉(SMS)具有锋利的切割螺纹，可切割成金属板、塑料或木材，它们具有完全螺纹的柄部，并且有时在尖端处具有缺口点以帮助在螺纹切削期间去除切屑。

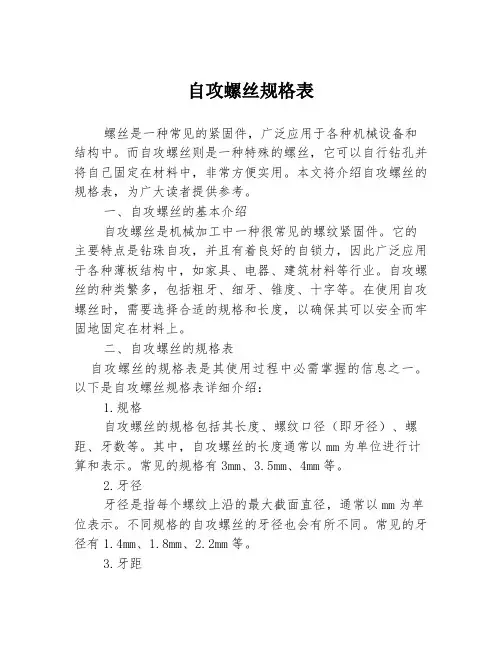

自攻螺丝规格表螺丝是一种常见的紧固件，广泛应用于各种机械设备和结构中。

而自攻螺丝则是一种特殊的螺丝，它可以自行钻孔并将自己固定在材料中，非常方便实用。

本文将介绍自攻螺丝的规格表，为广大读者提供参考。

一、自攻螺丝的基本介绍自攻螺丝是机械加工中一种很常见的螺纹紧固件。

它的主要特点是钻珠自攻，并且有着良好的自锁力，因此广泛应用于各种薄板结构中，如家具、电器、建筑材料等行业。

自攻螺丝的种类繁多，包括粗牙、细牙、锥度、十字等。

在使用自攻螺丝时，需要选择合适的规格和长度，以确保其可以安全而牢固地固定在材料上。

二、自攻螺丝的规格表自攻螺丝的规格表是其使用过程中必需掌握的信息之一。

以下是自攻螺丝规格表详细介绍：1.规格自攻螺丝的规格包括其长度、螺纹口径（即牙径）、螺距、牙数等。

其中，自攻螺丝的长度通常以mm为单位进行计算和表示。

常见的规格有3mm、3.5mm、4mm等。

2.牙径牙径是指每个螺纹上沿的最大截面直径，通常以mm为单位表示。

不同规格的自攻螺丝的牙径也会有所不同。

常见的牙径有1.4mm、1.8mm、2.2mm等。

3.牙距牙距是指螺纹上两个相邻螺纹上缘之间的距离，通常以mm为单位表示。

不同规格的自攻螺丝牙距也有所差异。

常见的牙距有0.5mm、0.6mm、0.7mm等。

4.牙数牙数是指螺纹上每英寸（或每mm）上的螺纹数目。

自攻螺丝的牙数通常在6~12之间，不同规格的自攻螺丝的牙数也会有所不同。

5.材质自攻螺丝的材质通常包括碳钢、不锈钢、铜、铝等。

不同材质适用于不同的使用环境和应用领域。

例如，不锈钢自攻螺丝适用于湿度较高的环境，耐腐蚀性能较好；铜、铝材质自攻螺丝则用于金属结构之间的连接。

三、自攻螺丝的使用注意事项使用自攻螺丝时，应根据具体条件和要求选择合适的规格和型号。

同时，还应注意以下几点：1.在钻孔之前，应确定自攻螺丝要钻进的材料类型和厚度，以选择合适的自攻螺丝。

2.在钻洞之前，应使用合适的钻头预先打孔，并确保钻孔位置准确。

紧固件培训资料紧固件是机械制造中广泛使用的连接元件，用于固定和连接不同部件或构件。

它们在各种行业中都得到广泛应用，例如机械制造、汽车、航空航天、电子设备等。

由于紧固件的作用至关重要，掌握相关知识和技能对于工程师和相关从业人员来说是非常重要的。

本文将为您介绍一些有关紧固件的基础知识和培训资料。

一、紧固件概述紧固件是指用来连接或固定零件的器具或装置，通常包括螺钉、螺母、垫圈、螺栓、螺柱等。

它们通过力的形式将各个部件固定在一起，保证机械装置的正常工作和安全运行。

紧固件的种类繁多，不同的应用场景需要使用不同类型的紧固件。

二、螺纹紧固件螺纹紧固件是最常见的一种紧固件，它们通过螺纹的连接方式实现固定效果。

常用的螺纹紧固件有螺钉和螺母。

螺纹紧固件可以采用不同的螺纹类型，例如常用的公制螺纹和英制螺纹。

了解螺纹紧固件的基本知识和使用技巧对于正确使用和维护机械设备至关重要。

三、紧固件的材料和表面处理紧固件的材料选择和表面处理对于其性能和寿命具有重要影响。

常用的紧固件材料包括碳钢、合金钢、不锈钢等。

不同材料具有不同的力学性能和耐腐蚀性能，因此在选择紧固件材料时需充分考虑使用环境和要求。

另外，表面处理可以改善紧固件的耐腐蚀性能和外观质量，常见的表面处理方法包括镀锌、镀镍、电镀等。

四、紧固件的安装和拧紧正确的安装和拧紧紧固件是确保其性能和质量的重要步骤。

过松的紧固件可能导致连接失效，而过紧的紧固件可能引起应力集中和螺纹损坏。

安装时应严格按照规范进行，使用合适的工具和方法，避免应力集中和松动。

拧紧紧固件时应根据具体要求选择合适的拧紧扭矩和拧紧角度。

五、紧固件的质量控制紧固件的质量控制对于确保连接的可靠性和安全性十分重要。

各个环节的质量控制包括原材料的检验、生产工艺的控制、产品的测试和检验等。

常见的质量控制方法有寸法和外观检验、拉力和扭矩测试等。

了解质量控制方法和要求有助于提高紧固件的质量和可靠性。

六、紧固件培训资料推荐为了帮助从业人员更好地掌握紧固件的知识和技能，以下是一些优秀的紧固件培训资料推荐：1. 《紧固件工程手册》：该手册详细介绍了紧固件的基础知识、设计原理、选型方法等内容，是一本非常实用的参考书。

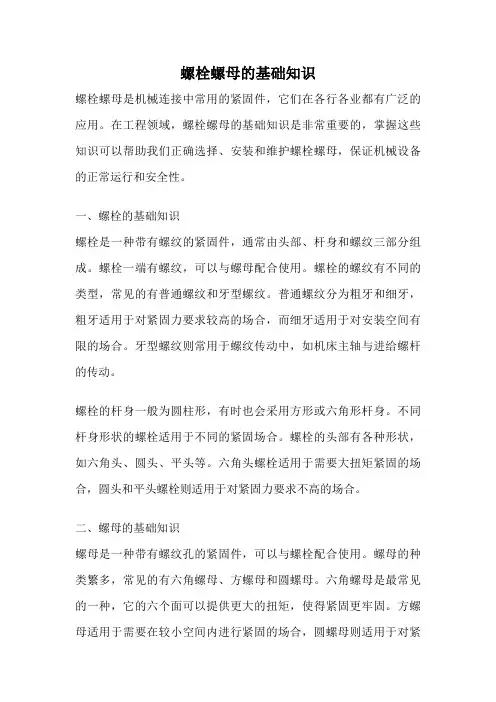

螺栓螺母的基础知识螺栓螺母是机械连接中常用的紧固件，它们在各行各业都有广泛的应用。

在工程领域，螺栓螺母的基础知识是非常重要的，掌握这些知识可以帮助我们正确选择、安装和维护螺栓螺母，保证机械设备的正常运行和安全性。

一、螺栓的基础知识螺栓是一种带有螺纹的紧固件，通常由头部、杆身和螺纹三部分组成。

螺栓一端有螺纹，可以与螺母配合使用。

螺栓的螺纹有不同的类型，常见的有普通螺纹和牙型螺纹。

普通螺纹分为粗牙和细牙，粗牙适用于对紧固力要求较高的场合，而细牙适用于对安装空间有限的场合。

牙型螺纹则常用于螺纹传动中，如机床主轴与进给螺杆的传动。

螺栓的杆身一般为圆柱形，有时也会采用方形或六角形杆身。

不同杆身形状的螺栓适用于不同的紧固场合。

螺栓的头部有各种形状，如六角头、圆头、平头等。

六角头螺栓适用于需要大扭矩紧固的场合，圆头和平头螺栓则适用于对紧固力要求不高的场合。

二、螺母的基础知识螺母是一种带有螺纹孔的紧固件，可以与螺栓配合使用。

螺母的种类繁多，常见的有六角螺母、方螺母和圆螺母。

六角螺母是最常见的一种，它的六个面可以提供更大的扭矩，使得紧固更牢固。

方螺母适用于需要在较小空间内进行紧固的场合，圆螺母则适用于对紧固力要求不高的场合。

螺母的螺纹孔与螺栓的螺纹配合使用，通过旋转螺母实现紧固效果。

螺母的螺纹一般与螺栓的螺纹相同，也有粗牙和细牙之分。

螺母的螺纹孔内侧通常是倾斜的，这种结构可以增加螺纹间的摩擦力，使得紧固更牢固。

三、螺栓螺母的使用注意事项1.选择合适的螺栓和螺母。

根据紧固的要求和使用环境选择适合的螺栓和螺母，包括螺栓的材质、螺纹类型和螺栓长度等。

同时，还要注意螺栓和螺母的配合性，确保二者螺纹的相互匹配。

2.正确安装螺栓和螺母。

在安装过程中，要保证螺栓和螺母的螺纹对准，并逐步旋紧，避免过度紧固或松动。

对于需要扭矩控制的螺栓，要使用扭矩扳手进行紧固，以免造成过紧或过松。

3.定期检查螺栓和螺母的紧固状态。

由于长时间的使用和振动等原因，螺栓和螺母有可能松动，因此定期检查紧固件的紧固状态非常重要。
