标准件及常用件—螺纹及螺纹紧固件概述与常见画法

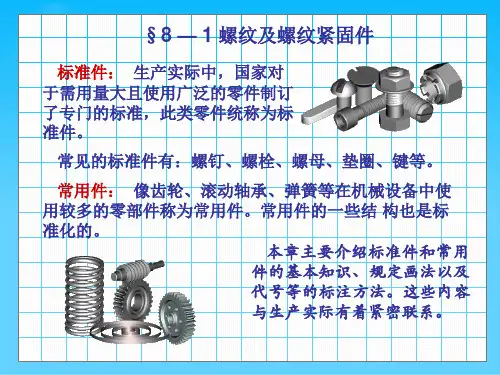

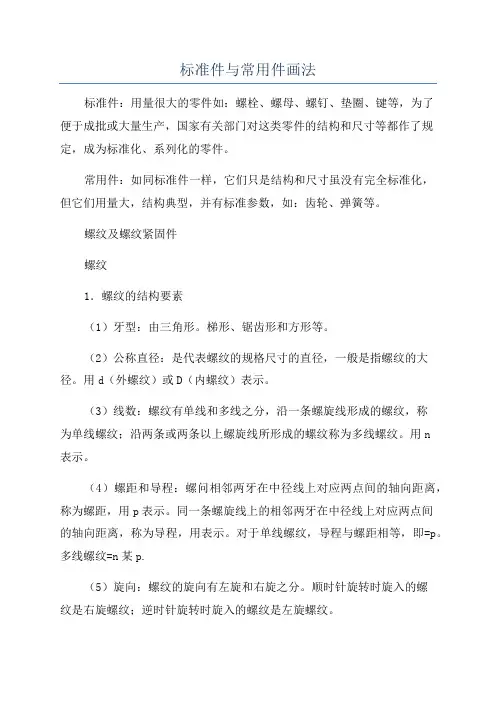

标准件与常用件画法标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

螺纹及螺纹紧固件螺纹1．螺纹的结构要素（1）牙型：由三角形。

梯形、锯齿形和方形等。

（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。

用d（外螺纹）或D（内螺纹）表示。

（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。

用n表示。

（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用表示。

对于单线螺纹，导程与螺距相等，即=p。

多线螺纹=n某p.（5）旋向：螺纹的旋向有左旋和右旋之分。

顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。

内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。

传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。

4．螺纹的规定画法（1）外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画，如下图。

倒角在左视图上不画牙顶用粗实线表示大径按画图小径螺纹终止线牙底用细实线表示(a)图外螺纹的规定画法(b)（2）内螺纹的画法：内螺纹一般才用剖视图，画法如下图。

倒角在左视图上不画牙顶用粗实线表示大径小径螺纹终止线牙底用细实线表示图内螺纹的规定画法（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。

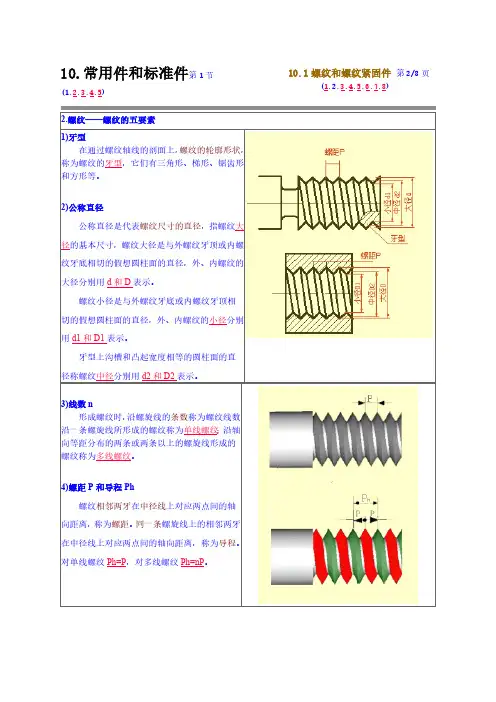

10.常用件和标准件第1节(1,2,3,4,5)10.1螺纹和螺纹紧固件第2/8页(1,2,3,4,5,6,7,8)2.螺纹——螺纹的五要素1)牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹的牙型，它们有三角形、梯形、锯齿形和方形等。

2)公称直径 公称直径是代表螺纹尺寸的直径，指螺纹大径的基本尺寸，螺纹大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径，外、内螺纹的大径分别用d和D表示。

螺纹小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径，外、内螺纹的小径分别用d1和D1表示。

牙型上沟槽和凸起宽度相等的圆柱面的直径称螺纹中径分别用d2和D2表示。

3)线数n 形成螺纹时，沿螺旋线的条数称为螺纹线数。

沿一条螺旋线所形成的螺纹称为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

4)螺距P和导程Ph 螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程。

对单线螺纹Ph=P，对多线螺纹Ph=nP。

5)旋向 螺纹分右旋和左旋。

顺时针旋入的螺纹称为右旋螺纹；逆时针旋入的螺纹称为左旋螺纹。

只有当螺纹的五要素相同时，内、外螺纹才能相互旋合。

牙型、直径和螺距符合国家标准规定的螺纹，称为标准螺纹。

而只有牙型符合标准，直径或螺距不符合标准的螺纹，称为特殊螺纹，标注时，应在牙型符号前加注"特"字。

牙型不符合标准的螺纹，称为非标准螺纹。

点击观看螺纹动画3.螺纹的结构 1) 螺纹的末端为了便于装配和防止螺纹起止圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。

2) 螺纹的收尾和退刀槽车削螺纹时，刀具接近螺纹未尾处要逐渐离开工件，因此，螺纹收尾部分的牙型是不完整的，螺纹的这一段牙型不完整的收尾部分称为螺尾。

为了避免产生螺尾，可以预先在螺纹未尾处加工出退刀槽，然后再车削螺纹。

4.螺纹的规定画法 国家标准《机械制图》GB/T 4459.1-1995规定在机械图样中螺纹和螺纹紧固件的画法。

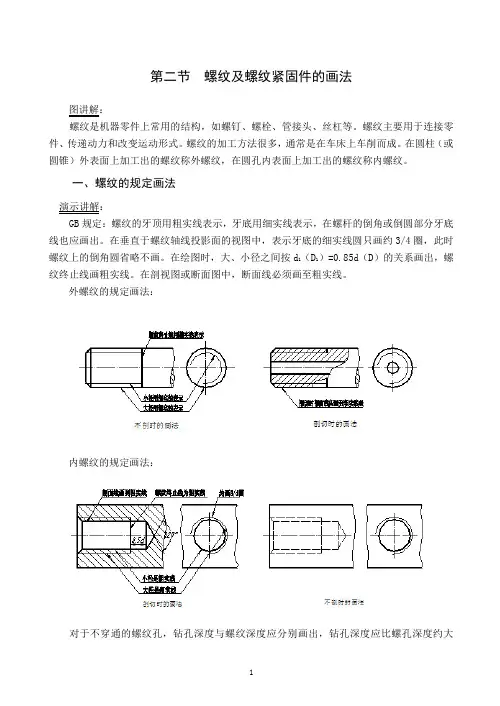

第二节螺纹及螺纹紧固件的画法图讲解：螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。

螺纹主要用于连接零件、传递动力和改变运动形式。

螺纹的加工方法很多，通常是在车床上车削而成。

在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。

一、螺纹的规定画法演示讲解：GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。

在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。

在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。

在剖视图或断面图中，断面线必须画至粗实线。

外螺纹的规定画法：内螺纹的规定画法：对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大0.5d，并且钻孔底部应画出120°的锥顶角。

内、外螺纹连接的画法：内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。

画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。

二、螺纹紧固件的标记和规定画法1．螺纹紧固件的种类和标记常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。

螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。

因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。

螺纹紧固件标记的一般格式：——名称——指螺栓、螺钉、螺柱、螺母、垫圈。

标准代号——国标编号及年号。

螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。

公称长度——指螺栓、螺柱、螺钉的有效长度。

性能等级——需要说明的标注，一般情况下可省略。

例：螺栓 GB5782-86-M12×80 。

表示螺纹代号为M，公称直径为12，公称长度为80的螺柱，由标准代号GB5782-86查表可知其为性能等级为8.8级、表面氧化、A级的六角头螺栓。

第二十五讲螺纹及其画法一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。

它有三角形、梯形、锯齿形和矩形等。

不同的螺纹牙形，有不同的用途。

（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。

②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。

③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。

此假想圆柱称为中径圆柱，其直径称为中径。

它是控制螺纹精度的主要参数之一。

（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。

（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP （5）旋向:螺纹分右旋和左旋两种。

顺时针旋转时旋入的螺纹，称为右旋螺纹。

逆时针旋转时旋入的螺纹，称为左旋螺纹。

工程上常用右旋螺纹。

只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。

二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。

1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。

画图时小径尺寸近似地取d1≈0.85d。

在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。

画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。

2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。
