螺纹紧固件及常用件

第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。

在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。

常见的牙型有三角形、梯形、锯齿形等。

2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。

普通螺纹和梯形螺纹的大径又称公称直径。

与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。

与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。

在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。

外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。

圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。

螺纹的线数用n来表示。

单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。

同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。

对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。

单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。

顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。

内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。

右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。

在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。

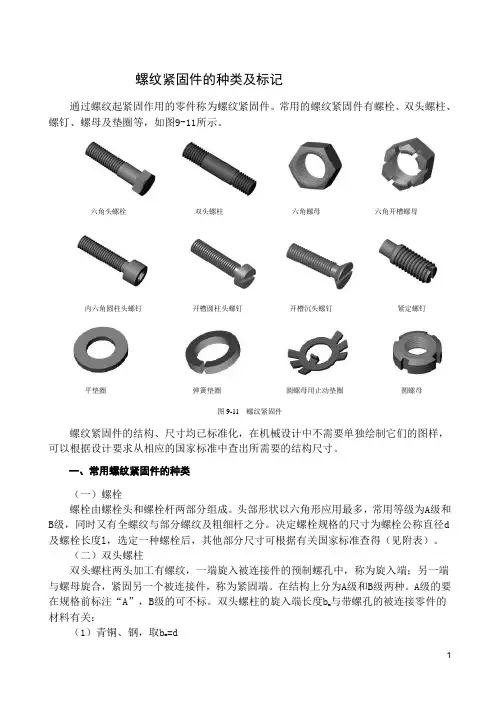

螺纹紧固件的种类及标记通过螺纹起紧固作用的零件称为螺纹紧固件。

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等，如图9-11所示。

六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母图9-11 螺纹紧固件螺纹紧固件的结构、尺寸均已标准化，在机械设计中不需要单独绘制它们的图样，可以根据设计要求从相应的国家标准中查出所需要的结构尺寸。

一、常用螺纹紧固件的种类（一）螺栓螺栓由螺栓头和螺栓杆两部分组成。

头部形状以六角形应用最多，常用等级为A级和B级，同时又有全螺纹与部分螺纹及粗细杆之分。

决定螺栓规格的尺寸为螺栓公称直径d 及螺栓长度l，选定一种螺栓后，其他部分尺寸可根据有关国家标准查得（见附表）。

（二）双头螺柱双头螺柱两头加工有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

在结构上分为A级和B级两种。

A级的要在规格前标注“A”，B级的可不标。

双头螺柱的旋入端长度b m与带螺孔的被连接零件的材料有关：（1）青铜、钢，取b m=d1（2）铸铁，取b m=1.25d（3）铝合金，取b m=1.5d（4）非金属材料，取b m=2d决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l，选定一种双头螺柱后，其他部分尺寸可根据有关标准查得（见附表）。

（三）螺钉螺钉按使用性质可分为连接螺钉和紧定螺钉两种。

前者用于连接，根据头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。

后者主要用于防止两相配零件之间发生相对运动，有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。

决定螺钉规格的尺寸为螺钉直径d及长度l，其他部分尺寸可根据有关标准查得（见附表）。

（四）螺母螺母与螺栓或螺柱配合使用，起连接作用。

螺母的形式有六角形、圆形、方形等，以六角头螺母应用最普遍。

圆螺母常用于轴上零件的轴向固定。

标准件和常⽤件第三章标准件和常⽤件教学⽬标:（1）了解螺纹的规定画法及标注；（2）了解常⽤螺纹连接件的连接画法；（3）了解直齿圆柱齿轮及其啮合的规定画法；（4）了解键，销，滚动轴承，弹簧的画法。

3.1螺纹和螺纹紧固件⼀、螺纹的形成、结构和要素1.螺纹的形成螺纹是在圆柱体(或圆锥体)表⾯上沿着螺旋线所形成的螺旋体，具有相同轴向断⾯的连续凸起和沟槽。

在圆柱(或圆锥)外表⾯上所形成的螺纹称为外螺纹；在圆柱(或圆锥)内表⾯上所形成的螺纹称为内螺纹。

图3-1螺纹的车削法2.螺纹的结构1.螺纹的末端为了防⽌螺纹端部损坏和便于安装，通常在螺纹的起始处做成⼀定形状的末端，如圆锥形的倒⾓或球⾯形的圆顶等，如图3-2所⽰。

图3-2螺纹的末端2.螺纹收尾和退⼑槽车削螺纹的⼑具快到螺纹终⽌处时要逐渐离开⼯件，因⽽螺纹终⽌处附近的⽛型要逐渐变浅，形成不完整的⽛型，这⼀段长度的螺纹称为螺纹收尾(图3-3)。

为了避免产⽣螺尾和便于加⼯，有时在螺纹终⽌处预先车出⼀个退⼑槽，如图3-4所⽰。

图3-3螺纹收尾图3-4 螺纹退⼑槽3．螺纹的要素⑴螺纹的⽛型在通过螺纹轴线的剖⾯上，螺纹的轮廓形，如图3-5所⽰。

常⽤的⽛型如图3-6所⽰。

图3-5 螺纹的⽛型图3-6 常⽤的⽛型2.直径其代号⽤字母表⽰，⼤写指内螺纹，⼩写指外螺纹，如图3-7所⽰。

图3-7 螺纹的⼤径和⼩径3.线数（n）单线螺纹: 沿⼀条螺旋线形成的螺纹，如图3-8所⽰；多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，如图3-9所⽰。

图3-8单线螺纹图3-9双线螺纹4.螺距（P）和导程（L）螺距：指相邻两⽛在中径线上对应两点间的轴向距离；导程：指同⼀条螺旋线上相邻两⽛在中径线上对应两点间的轴向距离，如图3-10所⽰。

图3-10 螺纹的螺距和导程5.旋向右旋螺纹指顺时针旋转时旋⼊的螺纹，左旋螺纹指逆时针旋转时旋⼊的螺纹(图3-11)。

图3-11 螺纹的旋向只有⽛型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。
