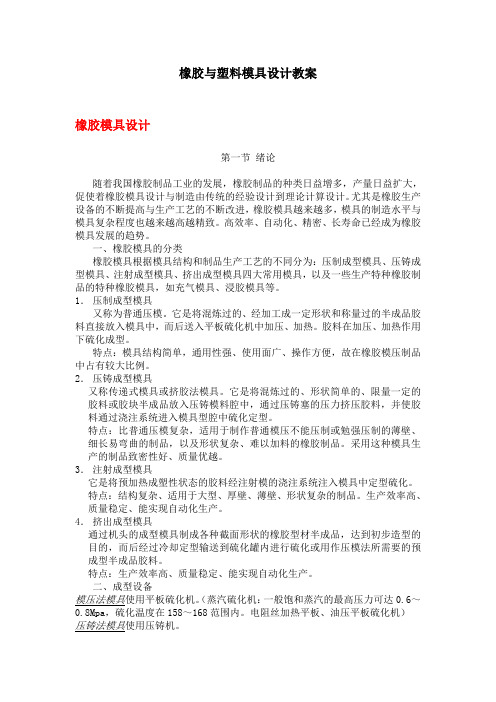

橡胶与塑料模具设计教案橡胶模具设计第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。
橡胶塑料模具设计范例随着数码设备的飞速发展，人们对3D打印技术的认识越来越深入。
橡胶塑料模具设计也越来越受到人们的关注。
在这种情况下，设计师们需要掌握橡胶塑料模具设计的一些基本知识，才能设计出既实用又美观的模具。
在进行橡胶塑料模具设计之前，需要考虑以下几个方面：1、模具材料模具材料对模具的力学性能和制造成本有很大的影响。
目前，常用的模具材料有钢材、铝材、塑料和橡胶等。
如果要生产大量模具，钢材是最好的选择。
但如果制作少量，铝材或塑料也是可行的。
橡胶材料的密度比较低，所以适合制作中小型模具。
2、设计尺寸橡胶塑料模具设计的尺寸是根据客户需求和生产批次来进行设计的。
在设计过程中，需要确认产品的大小，重量，形状等参数。
根据产品的参数，确定模具的尺寸和结构来满足生产要求。
3、模具类型橡胶塑料模具的类型主要有冲压模、注塑模和模压模等。
不同的模具类型对于产品的制造有不同的影响。
冲压模具适合制造小批量产品，注塑模具适合制造大批量产品，而模压模具则适合制造中小批量产品。
概括地说，设计橡胶塑料模具需要考虑它的材料，尺寸和类型，下面将进一步讨论如何应用这些基本知识进行模具设计。
1、模具材料的选择钢材是最常用的模具材料，因为它强度高、耐磨损、寿命长。
但由于钢材价格高，不适合制作少量模具。
如果生产量较小，可选用铝材或塑料，两者均价格较钢材便宜。
另外，橡胶材料也具有一定的耐用性，整体造价更低，适用于中小型模具的生产。
2、设计尺寸的确定在设计模具的尺寸时，要考虑到制造出来的模具大小是否符合要求。
如果模具交付给客户后出现尺寸问题，不仅会影响生产速度，也会对客户的信任产生负面影响。
因此，在设计时，要确保模具的尺寸、重量和形状等参数与要求一致，这是保证模具后期能够使用的重要基础。
3、模具类型的选择橡胶塑料模具的类型有很多种，主要包括冲压模、注塑模和模压模等。
不同类型的模具制造成本和制造周期不同，因此，制造前需要根据设计要求和实际生产情况来选择模具类型。
第一章：橡胶制品模具设计
一、产品的排料方式
1.产品的形状、体积、硬度，不同选择不同的排列方式。
备注:以上在一般情况下可以参考的排列方式，特殊模具结构原因选择其他作业方式。
二、模板尺寸设定
1.模板尺寸，主要指模具面和电热板面的接触的尺寸，模具承受压力面越大，压强就越小，产品毛边加厚，容易缺料不良，相反模具承压面越小，承受压强就越大，产品毛边就越薄，不易缺料，模温更加均匀。
2.模板尺寸因制品的要求尺寸及报价的孔数不同而设定，一般情况模具型腔面设计成正方形，这样模具受压均匀，模温也更加均匀。
3.计算公式：
M= ﹛OD X (1+K) +2XL﹜X C+ 80mm
↓↓↓↓↓↓
如:型号外径15mm预估缩水率为3%刀口宽度为1.5mm型腔排列数为10孔
M=﹛15X(1+0.03)+2X1.5﹜X10+80=264.5mm
模板可以选择260mmX260mm尺寸，若计算后数值280mm-300mm则可以选择310mmX310mm模板。
以上只针对O-ring及普通垫片类产品。
若由其他不规则型号楷模时模板尺寸需要重新评估。
三、排气槽/排气孔的设定
1.排气槽设定依产品的形状及高度要求不同而不同。
一般O-ring产品可以设定宽度3.0X深度0.30mm-0.50mm,产品较厚可以适当的做调整。
2.排气孔设定主要依产品的内径及线径要求而不同一般O-ring及其他E类产品
内径较大的产品，排气孔位置应靠近模腔，50-70mm距离，有利于排气。
四、切嘴形状及尺寸设定：
模具切嘴设定需考量，材质本身加成本，因产品形状不同，可以适当做调整。
五、模具结构设计。
橡胶塑料模具设计范例分析
首先，橡胶塑料模具设计需要考虑到产品的形状和尺寸。
在确定产品
形状时，需要考虑到材料的流动性以及模具的可开卸性。
同时，还需要考
虑到产品的尺寸精度和表面光洁度的要求，以保证产品在成型过程中能够
满足设计要求。
其次，橡胶塑料模具设计还需要考虑到产品的结构和功能要求。
在设
计模具时，需要根据产品的用途和功能要求，合理布局模具的各个部分，
并确保模具的结构稳定和刚度足够。
同时，还需要考虑到产品的开型方式，如拉升型、旋转型、卡口型等，以便在生产中能够顺利开模。
此外，橡胶塑料模具设计还需要考虑到模具的制造和使用成本。
在设
计模具时，需要尽量简化模具的结构，减少模具的零部件数量，以降低模
具的制造成本。
同时，还需要考虑到模具的寿命和维修周期，选择合适的
材料和热处理工艺，以延长模具的使用寿命，并降低维修成本。
另外，橡胶塑料模具设计还需要考虑到模具的冷却系统。
在设计模具时，需要合理设置冷却通道，以实现对产品的快速冷却和均匀冷却，以提
高产品的成型效果和降低生产周期。
最后，橡胶塑料模具设计还需要考虑到模具的结构和工艺的可行性。
在设计模具时，需要考虑到模具的制造工艺和操作工艺，确保模具能够满
足生产的要求，并能够方便的进行加工和调试。
综上所述，橡胶塑料模具设计是一项非常细致和复杂的工艺过程，需
要综合考虑产品的形状、尺寸、结构、功能要求、制造成本、冷却系统和
可行性等因素。
通过科学合理的模具设计，可以提高产品的质量和成型效果，降低生产成本，提高生产效率。
第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。
电阻丝加热平板、油压平板硫化机）压铸法模具使用压铸机。
塑料模设计实例塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。
设计任务：产品名称：防护罩产品材料：ABS（抗冲）产品数量：较大批量生产塑料尺寸：如图1.1所示塑料质量：15克塑料颜色：红色塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。
塑料允许最大脱模斜度0.5°图1.1 塑件图一．注射模塑工艺设计1．材料性能分析（1）塑料材料特性ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。
ABS是一种常用的具有良好的综合力学性能的工程材料。
ABS塑料为无定型料，一般不透明。
ABS无毒、无味，成型塑料的表面有较好的光泽。
ABS具有良好的机械强度，特别是抗冲击强度高。
ABS还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。
ABS的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。
（2）塑料材料成形性能使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。
另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。
ABS 易吸水，成形加工前应进行干燥处理。
在正常的成形条件下，ABS 制品的尺寸稳定性较好。
（3）塑料的成形工艺参数确定查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm³ 收 缩 率 0.3%~0.8%预热温度 80°c~85°c ，预热时间2~3h料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s.2．塑件的结构工艺性分析（1）塑件的尺寸精度分析该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）：外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ孔心距尺寸：34.015± （2）塑件表面质量分析该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。
中北大学课程设计说明书学生姓名：李淋学号： 0903034250学院：材料科学与工程学院专业：高分子材料与工程题目：香皂盒注射模具设计指导教师：王文生付一政职称: 副教授讲师2012年12月17日中北大学课程设计任务书2012~2013 学年第一学期学院：材料科学与工程学院专业：高分子材料与工程学生姓名：李淋学号：0903034250课程设计题目：香皂盒注射模具设计起迄日期：2012年12月17日～2012年12月28日课程设计地点：中北大学材料科学与工程学院指导教师：王文生付一政系主任：李迎春下达任务书日期: 2012年12月17日课程设计任务书课程设计任务书目录1 绪论 (1)1.1设计背景及意义 (2)1.2 塑料模具的种类和应用 (2)1.3 本次设计塑料注射模具的主要工作内容 (3)2 塑料注射模具的设计步骤和结构组成 (4)2.1 塑料注射模具的设计要求 (4)2.2 塑料注射模具的设计步骤及内容 (4)2.3 塑料注射模具的结构组成和作用 (4)3 香皂盒塑料件 (6)3.1 塑料件的结构和特点 (6)3.2 塑料件的材料 (7)3.3 香皂盒塑料件的参数 (8)4 注射机的选用 (9)4.1 选用注射机的方法和原则 (9)4.2 注射机的选用和参数 (9)5 塑料注射模具设计 (12)5.1 型腔数目和分布 (12)5.2 分型面的选择 (12)5.3 型芯和型腔 (12)5.4 浇注系统 (15)5.5 推出机构 (19)5.6 导向机构 (21)5.7 冷却和排气系统 (23)5.8 机架的选用 (23)5.9 模具的工作过程和注射工艺规程 (26)6 总结 (28)参考文献 (30)第1章绪论在21世纪的今天，随着科学技术的不断进步和社会的高速发展，产品更新换代越来越快。
无论是工业产品还是家电产品，大多数应用模具成型。
因此，产品对模具的精度要求越来越高、越来越普及。
其产品在人们的生产生活中的作用越来越大。
1.序言毕业设计是大学学习的最后一个教学环节，是本专科人才培养计划的重要组成部分。
通过毕业设计既可以巩固学生在学校学过的理论知识，培养学生运用所学知识分析和解决工程实际问题的综合能力，又可以使学生初步掌握科学研究的基本方法和撰写符合规范要求的专业技术文件的能力。
搞好毕业设计工作，对培养学生的实践能力、创新能力和创业能力，全面提高教学质量和促进学生顺利就业具有重要意义。
.大学四年的本科学习和生活就要结束了，毕业设计是其中最后一个学习和锻炼的重要环节，是对以前我们所学过的理论知识与所掌握的设计创新思维在实际中的综合运用和检验。
随着我国经济的迅速发展，特别是十一五规划完成以来，采用模具的生产技术得到愈来愈广泛的应用。
随着中国制造的崛起，我国模具产业发展迅速，模具已成为当代制造业的主流装备。
目前我国正处于工业化中期，即从解决短缺为主的开放逐步向建设经济强国转变，家电、汽车、钢铁、房地产、建材、机械、电子、化工等一批基础工业高速增长行业发展势头强劲，构成了对模具市场的巨大需求。
据国际模具与五金塑胶产业供应商协会秘书长罗百辉介绍，中国已成为世界第一大模具市场，预计2015年模具产值将达到2500亿元，其中中高档模具、经济型模具的比例会大幅增加。
在这大学四年的课程学习中，我基本上掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，在生产和参观实习中思考运用所学知识，再加上我一个月来在单位实践学习，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。
对于橡胶模具设计这个实践性非常强的设计课题，我在单位进行了大量的实践考察和学习。
经过在宝鸡真空股份有限公司的参观实习，尤其是在咸阳时代密封科技有限公司设计部近一个月的生产工作实习，我对于模具特别是橡胶模具的设计步骤有了一个全新的认识，丰富了各种模具的结构和动作过程方面的知识，而对于模具的制造工艺更是实现了零的突破。
在指导老师的协助下和在工厂师傅的讲解下，同时在现场查阅了很多相关资料并亲手拆装了一些典型的橡胶模具实体，明确了橡胶模具的一般工作原理、制造、加工工艺，并在图书馆借阅了许多相关模具设计手册和书籍资料，在设计中，我将充分利用和查阅各种资料，并与同学、老师和工人师傅进行充分讨论，尽最大努力搞好本次毕业设计。
橡胶与塑料模具设计教案橡胶模具设计第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。
第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。
电阻丝加热平板、油压平板硫化机）压铸法模具使用压铸机。
注射法模具使用注射机。
（注射机工作压力一般为100～140Mpa，硫化温度为140～18 5，硫化时间为1～5分）挤出法模具使用挤出机。
第二节橡胶压制成型模具一、压制成型模具的设计原则为了保证制品有正确的几何形状和一定的尺寸精度，在设计模具时应遵循如下原则：1．掌握和了解橡胶制品所选用的橡胶材料（牌号）硬度（邵氏）和收缩率。
2．设计的模具结构合理、定位可靠、操作方便、易于清洗和制品修边。
3．模具中模腔的数量适当、便于机械加工和使用。
4．在保证模具强度和刚度情况下力求模具轻便。
5．模具设计符合标准化。
二、压制成型模具的结构1．开放式利用上下模最终吻合时的压力压制制品，多余胶料从分型面益出，制品有水平方向飞边。
适用于硬度较低，具有较大流动性的胶料和形状简单的制品。
结构形式2．封闭式模具配合高度，压制过程中胶料不易外溢，能充分。
封闭式模具适用于夹布、及其他织物的制品、胶料硬度较高、流动性差的制品。
结构形式3．半封闭式模具一端带有一定深度锥面配合。
特点是操作安全、定位可靠、不易拉毛配合面，使用面广。
适用于上下带有型腔、制品同轴度要求较高的单腔模具。
结构形式4．铰链式（合页式）适用于制品件较小或模具中的镶块暴露在凸模上，操作时容易碰伤的情况。
结构形式5．外箍压紧式适用于夹布胶带、平胶带等带夹织物制品。
结构形式第一节模具设计一、模具设计步骤1．模具结构的选择2．分型面的选择3．型腔尺寸的确定4．镶块及型芯安装方法的确定5．其它尺寸的确定。
模具结构的形式直接关系到制品质量、生产效率、模具加工难易、使用寿命等。
制品不同，模具结构不同；制品相同，使用的设备不同、加工工艺不同，模具结构也不同。
二、分型面的选择1．分型面：分开模具，取出制品的面。
2．分型面选择位置的不同直接影响到胶料的填充、制品质量、模具加工、模具使用、制品修边等。
3．分型面设计原则⑴保证制品顺利取出与脱模具体结构见下图。
⑵模具的分型面应尽量闭开制品的工作面具体结构见下图。
⑶同一类型制品不同分型面的选择同一类型制品的分型面选择必须考虑到制品的取出。
制品能否取出决定于制品厚度、断面与内径的大小。
具体结构见下图。
⑷分型面选择的最大特点分型面的选择在制品的非工作面上，或者在制品的边角、圆弧突出点的面上。
突出点在边角或圆弧相交的制品，分型面一般设置在边角或圆弧相交处为宜。
如图所示。
⑸夹布、夹织物制品的分型面夹布、夹织物制品的分型面的选择，既要考虑胶料与夹布织物的安放与填充，又要考虑胶料与织物的压紧和压实，因此，分型面必须有适当的镶嵌的深度。
常用的镶嵌深度H= 3～6mm。
如图所示。
⑹橡胶制品中各类套管、防尘罩、橡胶轴承分型面的选择上述制品分型面的选择应根据工厂的实际情况考虑，但一定要保证模具导热均匀，制品取出方便。
分型面可分为立式、卧式。
具体见下图。
对于一般细长套管（两头大、中间小，或带有台阶的各类保护套），当立式分型面加料困难，且模具闭合高度超过模具宽度而影响导热时，通常采用卧式分型面的模具结构。
如图。
对于波浪形的防尘罩，分型面采用卧式两瓣模结构。
模芯由多件（5～6块）镶块组合。
如图所示。
如果防尘罩台阶较少，其中一端口径较大，制品厚度小于1.5mm，也可采用整体模芯结构。
这样模具加工容易，操作方便。
也可采用圆片形拼合模芯结构。
如图所示。
另外，橡胶轴承制品分型选择应根据制品高度确定。
当制品高度超过60mm时，模具应采用卧式分型面。
如图所示。
常用O型圈分型面的选择，一般按使用要求可分为180°和45°分型面的结构。
如图所示。
180°分型面一般适用于固定（静态）密封的场合，45°分型面一般适用往复直线、旋转运动的动态密封场合（固定密封也可使用）。
三、模具定位模具型腔一般由多块模板组成,要确保制品在型腔中获得准确的形状与位置,必须采用不同的方式的定位,不然难以压制出准确的制品。
模具定位的结构方式：1．圆柱面定位结构形式如图所示。
特点：通用性强，加工方便，定位可靠。
设计要求：（1）定位配合长度h应大于制品的高度H，否则易压坏模具。
（2）圆柱面定位有单向定位、双向加强定位结构。
单向定位：如图。
合理结构因为制品在硫化时会钻缝，导致出模时制品边缘拉伤以及钻缝残留飞边，影响制品外观质量。
双向定位：适用于长壁管类的制品。
特点：双向定位加料方便、并具有良好的定位性能、制品壁厚均匀、型芯不易歪斜等。
定位方式有球面定位和圆锥面定位，如图所示。
2．圆锥面与斜面定位结构形式：特点：性能可靠，精度高，加工较难，操作方便，斜面配合不易损伤、拉毛，模具使用寿命长。
技术要求：（1）圆锥面、斜面定位采用6°～15°，常用10°。
配合定位高度为6～10mm。
3．导柱、导套定位结构形式：特点：适用于多腔模具。
技术要求：（1）导柱排列方式：三孔丁字形排列（比后者好，因此应用较多））；一大一小对角排列。
（2）导柱直径：6、8、12、16mm；长度：24、28、34、38、44、48mm，比模具闭合后短1～2mm。
也可视模具高度而定。
（3）配合精度：见图：4．镶块与V形挡板定位：适用于压制异形胶管、护套、空芯嵌条等卧式模具，它既解决了模具加工困难，又能拉紧模具。
结构形式：特点：能解决加料后型芯的定位问题，从根本上防止上下模或型芯压坏的现象。
5．螺钉定位形式较多，特点是既可起调节作用，又可起拉紧、定向作用。
（1）螺钉调节高度定位带有金属嵌件活门的杂件制品，由于嵌件尺寸误差不相一致，如嵌件为上偏差，导致压胶时嵌件高度变形；如嵌件为下偏差，导致制品缺胶或出现微孔不致密状态；如增加胶料，则制品飞边增厚。
用螺钉调节嵌件高度，可以避免压胶时造成的飞边增厚、变形、缺胶等现象。
用螺钉调节嵌件定位高度，操作比较麻烦。
压胶前必须先压紧上模，待螺钉高度（压紧嵌件状态）调整后，再卸下压紧螺钉，而后加料、加压硫化。
否则嵌件与模具高度H必须作到一致，将比较困难。
如图所示。
（2）骑缝螺钉定位带方形或异形的型芯要求定位时，可用骑缝螺钉或骑缝圆柱销定位，如图所示。
（3）嵌件或型芯螺钉定位此方法适用于制品中带有镶件制品，或用卧式模具成型的制品中型芯用螺钉拉紧定位的情况。
如图所示。
四、胶料收缩率的确定（1）胶料收缩率的定义胶料在压制、加热硫化过程中，胶料内部发生变形和交联，由此产生热膨胀力，硫化胶料在冷却过程中，应力趋于消除。
胶料的线性尺寸成比例缩小。
因此，在模具设计中，成型部分的尺寸需相应地加大。
收缩率比例一般采用百分比表示。
（2）影响胶料收缩率的因素橡胶的热膨涨、制品的结构形式如端面壁厚、有无金属非金属嵌件、制品的含胶率、硫化温度、胶料的致密程度、硫化工艺等。
①制品收缩率随所用胶料量的增加而增大。
如图所示。
②制品收缩率随硫化后的橡胶硬度增加而成马鞍形变化。
如图所示。
③制品收缩率随硫化温度的变化曲线。
如图所示。
④半成品胶料重量与收缩率的关系（3）胶料收缩率的一般规律①硫化温度越高（超过正硫化温度），收缩率越大。
在一般情况下，温度每升高10°C，其收缩率就增加0.1%～0.2%。
②胶料压延方向和在模具中流动方向的收缩率大于垂直方向的收缩率；流动距离越长，收缩率越大。
③半成品胶料量越多，制成品致密度越高，其收缩率越小。
④胶料的可塑性越大，收缩率越小；胶料的硬度越高，收缩率越小。
（高硬度例外，据实验测定，胶料硬度超过邵氏90度以上，其收缩率有上升的趋势）⑤填充剂用量越多，收缩率越小；含胶量越高，收缩率越大。
⑥多型腔模具中，中间模腔压出制品的收缩率比边沿模腔制品的收缩率略小。
⑦注射法制品比模压法制品的收缩率小。
⑧薄形制品（断面厚度小于3mm）比厚制品（10mm以上）的收缩率大0.2%～0.6%.⑨一般制品的收缩率随制品内外径和截面的增大而减小。
不同类型橡胶的收缩率大小依次为氟橡胶、硅橡胶、三元乙丙胶、天然胶、丁晴胶、氯丁胶。
（以上橡胶类型按胶种而言，不是按胶种配方牌号）。
⑩常用的橡胶制品的收缩率？棉布经涂胶后与橡胶分层贴合的夹布制品，其收缩率一般在0～0.4%；？夹涤纶线制品，其收缩率一般在0.4～1.5%；？夹锦纶丝、尼龙布制品，其收缩率一般在0.8～1.8%；？夹层织物越多，收缩率越小。
？衬有金属嵌件的橡胶制品收缩率小，且朝金属方向收缩，其收缩率一般在0～0.4%；？单向粘合制品其收缩率一般在0.4～1.0%；(如骨架油封结构中嵌件粘合部分其收缩率一般在0～0.4%；唇口部分（纯胶部分）收缩率为阶梯形式，离嵌件一端越近，其收缩率越小，反之越大。
)？硬质橡胶（邵氏硬度大于90度），含胶量约在20%时，制品其收缩率一般在1.5%；？橡胶与塑料拼用像塑制品的收缩率一般在1.1%～1.6%；约比同类橡胶制品小0.1%～0.3%；？带槽方形制品，由于橡胶压制时挤压方向关系，B向比A向收缩率大0.2%～0.4%,如图。
