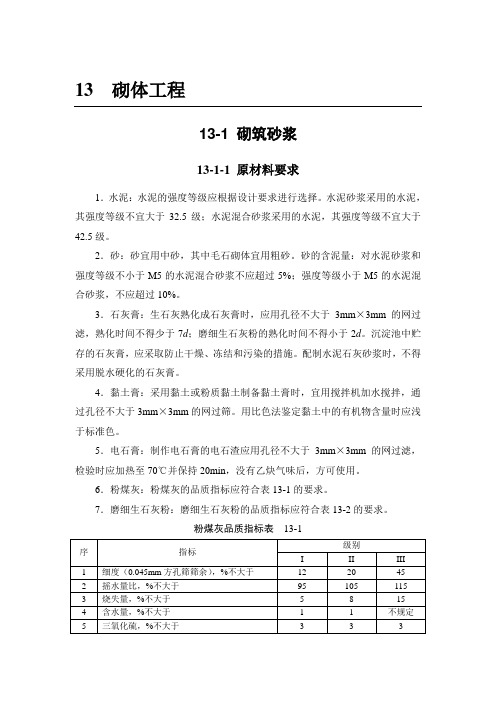

13 砌体工程13-1 砌筑砂浆13-1-1 原材料要求1．水泥：水泥的强度等级应根据设计要求进行选择。
水泥砂浆采用的水泥，其强度等级不宜大于32.5级；水泥混合砂浆采用的水泥，其强度等级不宜大于42.5级。
2．砂：砂宜用中砂，其中毛石砌体宜用粗砂。
砂的含泥量：对水泥砂浆和强度等级不小于M5的水泥混合砂浆不应超过5%；强度等级小于M5的水泥混合砂浆，不应超过10%。
3．石灰膏：生石灰熟化成石灰膏时，应用孔径不大于3mm×3mm的网过滤，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得小于2d。
沉淀池中贮存的石灰膏，应采取防止干燥、冻结和污染的措施。
配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏。
4．黏土膏：采用黏土或粉质黏土制备黏土膏时，宜用搅拌机加水搅拌，通过孔径不大于3mm×3mm的网过筛。
用比色法鉴定黏土中的有机物含量时应浅于标准色。
5．电石膏：制作电石膏的电石渣应用孔径不大于3mm×3mm的网过滤，检验时应加热至70℃并保持20min，没有乙炔气味后，方可使用。
6．粉煤灰：粉煤灰的品质指标应符合表13-1的要求。
7．磨细生石灰粉：磨细生石灰粉的品质指标应符合表13-2的要求。
粉煤灰品质指标表13-1建筑生石灰粉品质指标表13-28．水：水质应符合现行行业标准《混凝土拌合用水标准》JGJ 63的规定。
9．外加剂：凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。
有机塑化剂应有砌体强度的型式检验报告。
13-1-2 砂浆技术条件砌筑砂浆的强度等级宜采用M20、M15、M10、M7.5、M5、M2.5。
水泥砂浆拌合物的密度不宜小于1900kg/m3；水泥混合砂浆拌合物的密度不宜小于1800kg/m3。
砌筑砂浆的稠度应按表13-3的规定选用。
砌筑砂浆的稠度表13-3砌筑砂浆的分层度不得大于30mm。
水泥砂浆中水泥用量不应小于200kg/m3；水泥混合砂浆中水泥和掺加料总量宜为300~350kg/m3。
（建筑工程管理）手册(第四版)第十三章砌体工程混凝土小型空心砌块砌体工程13-3混凝土小型空心砌块砌体工程13-3-1混凝土小型空心砌块13-3-1-1普通混凝土小型空心砌块普通混凝土小型空心砌块以水泥、砂、碎石或卵石、水等预制成的。
普通混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm，有俩个方形孔，最小外壁厚应不小于30mm，最小肋厚应不小于25mm，空心率应不小于25%（图13-20）。
图13-20普通混凝土小型空心砌块普通混凝土小型空心砌块按其强度分为MU3.5、MU5、MU7.5、MU10、MU15、MU20六个强度等级。
普通混凝土小型空心砌块按其尺寸偏差、外观质量分为优等品、壹等品和合格品。
普通混凝土小型空心砌块的尺寸允许偏差应符合表13-30的规定。
普通混凝土小型空心砌块尺寸允许偏差表13-30普通混凝土小型空心砌块的外观质量应符合表13-31的规定。
普通混凝土小型空心砌块外观质量表13-31普通混凝土小型空心砌块的抗压强度应符合表13-32的规定。
普通混凝土小型空心砌块强度表13-3213-3-1-2轻骨料混凝土小型空心砌块轻骨料混凝土小型空心砌块以水泥、轻骨料、砂、水等预制成的。
轻骨料混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm。
按其孔的排数有：单排孔、双排孔、三排孔和四排孔等四类。
轻骨料混凝土小型空心砌块按其密度分为：500、600、700、800、900、1000、1200、1400八个密度等级。
轻骨料混凝土小型空心砌块按其强度分为：MUL5、MU2.5、MU3.5、MU5、MU7.5、MU10六个强度等级。
轻骨料混凝土小型空心砌块按尺寸偏差、外观质量分为：优等品、壹等品和合格品。
轻骨料混凝土小型空心砌块的尺寸允许偏差应符合表13-33的规定。
轻骨料混凝土小型空心砌块尺寸允许偏差表13-33注：最小外壁厚和肋厚不应小于20mm。
第四版出版说明《建筑施工手册》自 1980年出版问世， 1988年出版了第二版， 1997年出版了第三版。
由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。
此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入 WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。
精心修订，使手册成为名副其实的精品图书，畅销不衰。
2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。
3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。
4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。
第四版仍分 5册，全书共 36章。
与第三版相比，在结构和内容上有很大变化，第四版第 1、2、3册主要介绍建筑施工技术，第 4册主要介绍建筑安装技术，第 5册主要介绍建筑施工管理。
与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中 22 装配式大板与升板法施工、 23滑动模板施工、 24大模板施工精简压缩成滑动模板施工一章； 15木结构工程、 27门窗工程、 28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。
第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。
13-5配筋砌体工程13-5-1面层和砖组合砌体13-5-1-1面层和砖组合砌体构造面层和砖组合砌体有组合砖柱、组合砖垛、组合砖墙（图13-40）亦钢筋丿筋组合砖墙图13-40面层和砖组合砌体面层和砖组合砌体由烧结普通砖砌体、混凝土或砂浆面层以及钢筋等组成。
烧结普通砖砌体，所用砌筑砂浆强度等级不得低于M7.5，砖的强度等级不宜低于MU10。
混凝土面层，所用混凝土强度等级宜采用C20。
混凝土面层厚度应大于45mm。
砂浆面层，所用水泥砂浆强度等级不得低于30~45mm。
竖向受力钢筋宜采用HPB235级钢筋，对于混凝土面层，亦可采用HRB335 级钢筋。
受力钢筋的直径不应小于8mm。
钢筋的净间距不应小于30mm。
受拉钢筋的配筋率，不应小于0.1%。
受压钢筋一侧的配筋率，对砂浆面层，不宜小于0.1%;M7.5。
砂浆面层厚度为组合砖柱组合砖垛500厂纵向受力钢筋对混凝土面层，不宜小于0.2%。
箍筋的直径，不宜小于4mm及0.2倍的受压钢筋直径，并不宜大于6mm。
箍筋的间距，不应大于20倍受压钢筋的直径及500mm,并不应小于120mm。
当组合砖砌体一侧受力钢筋多于4根时，应设置附加箍筋或拉结钢筋。
对于组合砖墙，应采用穿通墙体的拉结钢筋作为箍筋，同时设置水平分布钢筋。
水平分布钢筋竖向间距及拉结钢筋的水平间距，均不应大于500mm。
受力钢筋的保护层厚度，不应小于表13-44中的规定。
受力钢筋距砖砌体表面的距离，不应小于5mm。
保护层厚度表13-44注：当面层为水泥砂浆时，对于组合砖柱，保护层厚度可减小。
13-5-1-2面层和砖组合砌体施工组合砖砌体应按下列顺序施工：1•砌筑砖砌体，同时按照箍筋或拉结钢筋的竖向间距，在水平灰缝中铺置箍筋或拉结钢筋；2•绑扎钢筋：将纵向受力钢筋与箍筋绑牢，在组合砖墙中，将纵向受力钢筋与拉结钢筋绑牢，将水平分布钢筋与纵向受力钢筋绑牢；3.在面层部分的外围分段支设模板，每段支模高度宜在500mm以内，浇水润湿模板及砖砌体面，分层浇灌混凝土或砂浆，并用揭棒捣实；4.待面层混凝土或砂浆的强度达到其设计强度的30%以上，方可拆除模板。

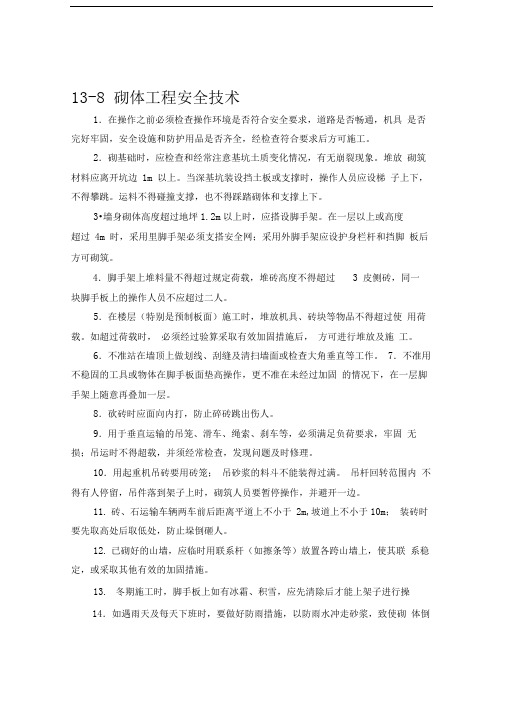

13-8 砌体工程安全技术1．在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。
2．砌基础时，应检查和经常注意基坑土质变化情况，有无崩裂现象。
堆放砌筑材料应离开坑边1m 以上。
当深基坑装设挡土板或支撑时，操作人员应设梯子上下，不得攀跳。
运料不得碰撞支撑，也不得踩踏砌体和支撑上下。
3•墙身砌体高度超过地坪1.2m以上时，应搭设脚手架。
在一层以上或高度超过4m 时，采用里脚手架必须支搭安全网；采用外脚手架应设护身栏杆和挡脚板后方可砌筑。
4．脚手架上堆料量不得超过规定荷载，堆砖高度不得超过 3 皮侧砖，同一块脚手板上的操作人员不应超过二人。
5．在楼层（特别是预制板面）施工时，堆放机具、砖块等物品不得超过使用荷载。
如超过荷载时，必须经过验算采取有效加固措施后，方可进行堆放及施工。
6．不准站在墙顶上做划线、刮缝及清扫墙面或检查大角垂直等工作。
7．不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠加一层。
8．砍砖时应面向内打，防止碎砖跳出伤人。
9．用于垂直运输的吊笼、滑车、绳索、刹车等，必须满足负荷要求，牢固无损；吊运时不得超载，并须经常检查，发现问题及时修理。
10．用起重机吊砖要用砖笼；吊砂浆的料斗不能装得过满。
吊杆回转范围内不得有人停留，吊件落到架子上时，砌筑人员要暂停操作，并避开一边。
11.砖、石运输车辆两车前后距离平道上不小于2m,坡道上不小于10m；装砖时要先取高处后取低处，防止垛倒砸人。
12.已砌好的山墙，应临时用联系杆（如擦条等）放置各跨山墙上，使其联系稳定，或采取其他有效的加固措施。
13.冬期施工时，脚手板上如有冰霜、积雪，应先清除后才能上架子进行操14．如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使砌体倒塌。
15．在同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作人员必须配戴安全帽。
13 石砌体工程石砌体上程是指用砂浆砌筑各种心材形成的基础、墙、柱等砌体。
常用的石材有：乱毛石——形状不规则的石块；平毛石——形状不规则但有两个大致平行平面的石块；天然卵石以及经不同程度加工的料石，如毛料石、粗料石、半细料石、细料石。
为确保砌石工程质量，砌筑前应做好下述各项准备工作：挑选形状尺寸合适的石块，并进行适当的再加工和必要的清洗；校核测量与抄平放线工作，如标高误差过大，应用细石混凝土垫平；制作和安装皮数杆，并在皮数杆之间拉准线，依准线逐皮砌石。
由于准备工作疏漏，以及施工操作中违反规范、规程的规定，砌石工程的质量通病较常见。
本章按石材材质与加工、毛石和毛料石基础、毛石和料石墙、挡土墙以及勾缝等5节，分别叙述石砌体工程常见的质量通病。
砌石砂浆与砌砖砂浆雷同，其质量通病及防治措施详见12．1“砌筑砂浆”的有关部分内容。
13．1 石材材质与加工13．1．1 石材材质差1．现象石材的岩种和强度等级不符合设计要求；料石表面色差大、色泽不均匀；疵斑较多；石材外表有风化层，内部有隐裂纹。
2．原因分析(1)未按设计要求采购石料。
(2)不按规定检查材质证明。
(3)采石场石材等级分类不清，优劣大小混杂。
石材实际质量与材质证明不一致。
(4)外观质量检查马虎，以致混入风化石等不合格品。
2．预防措施(1)按施工图规定的石材质量要求采购。
(2)认真按规定查验材质证明或试验报告，必要时应抽样复验。
(3)加强石材外观质量的检查验收，风化石等不合格品不准进场。
4．治理方法(1)强度等级不符合要求或质地疏松的石材应予以更换。
(2)已进场的个别石块，如表面有局部风化层，应凿除后方可砌筑。
(3)色泽差和表面疵斑的石块，不砌在裸露面。
13．1．2 石块形状不良、偏差过大，表面污染1．现象(1)毛石形状过于细长、扁薄和尖锥。
(2)料石表面凹入深度大于施工规范的规定；料石长度太小。
(3)卵石大小差别过大，外观呈针片状，长厚比大于4。
(4)石材表面有泥浆或油污。
第1篇一、施工准备1. 材料准备：选用质地均匀、无裂缝、无风化迹象、无杂质的坚硬石料。
在严寒地区，石料应具有一定的抗冻性。
2. 工具准备：锤子、凿子、水平尺、线锤、钢卷尺、刷子、扫帚等。
3. 施工场地准备：清除施工场地内的杂物，平整场地，确保施工顺利进行。
二、施工工艺1. 基础处理：将开挖成形的岩基面表面松散的岩块剔除，具有光滑表面的岩石须人工凿毛，清除所有岩屑、碎片、沙、泥等杂物。
对于水平的施工缝，要求在新一层砌筑前凿去已凝固的浮浆，进行清扫和冲洗，使新旧砌体紧密结合。
2. 选料：建筑工程所用的石料，应质地均匀，无裂缝，无明显的风化迹象，不含杂质。
在严寒地区，石料还应具有一定的抗冻性。
3. 铺浆：石砌体使用的砂浆与砌砖工程中采用的砂浆相同，但砂浆稠度应比砌砖砂浆小。
砂浆的品种和强度等级应符合设计要求。
砂浆的稠度宜为3-5cm，雨季或冬季稠度应相对小一些，在暑期或干燥气候情况下，稠度可大些。
4. 砌筑：对于毛石砌体，由于砌筑面参差不齐，必须逐块坐浆、逐块安砌。
在操作时，必须认真调整，确保坐浆密实，以免形成空洞。
砌石坝时，水泥砂浆的铺浆厚度适合为设计灰缝厚度的1.5倍，使石料安砌后有一定的下沉余地，有利于灰缝座实。
5. 组砌形式：石砌体采用内外搭砌、上下错缝、拉结石、丁砌石交错设置等形式。
6. 转角处和交接处处理：石砌体的转角处和交接处应同时砌筑。
对不能同时砌筑而又需留置的临时间断处，应砌成斜槎。
7. 勾缝：石砌体勾缝时，应符合以下规定：（1）勾平缝时，应将灰缝嵌塞密实，缝面应与石面相平，并应把缝面压光；（2）勾凸缝时，应先用砂浆将灰缝补平，待初凝后再抹第二层砂浆，压实后应将其捋成宽度为40mm的凸缝；（3）勾凹缝时，应将灰缝嵌塞密实，缝面宜比石面深10mm，并把缝面压平溜光。
三、施工注意事项1. 施工过程中，要严格按照设计要求和质量标准进行施工，确保工程质量。
2. 砌筑过程中，要注意石料之间的错缝，确保砌体稳定。
建筑施工手册第四版出版说明《建筑施工手册》自1980年出版问世，1988年出版了第二版，1997年出版了第三版。
由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。
此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。
精心修订，使手册成为名副其实的精品图书，畅销不衰。
2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。
3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。
4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。
第四版仍分5册，全书共36章。
与第三版相比，在结构和内容上有很大变化，第四版第1、2、3册主要介绍建筑施工技术，第4册主要介绍建筑安装技术，第5册主要介绍建筑施工管理。
与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中22装配式大板与升板法施工、23滑动模板施工、24大模板施工精简压缩成滑动模板施工一章；15木结构工程、27门窗工程、28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。
第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。
第1篇一、概述砌体工程是建筑工程的重要组成部分，其主要作用是承担结构荷载、分隔空间和装饰。
为确保砌体工程质量，本手册详细介绍了砌体工程施工的各个环节，包括施工准备、材料要求、施工工艺、质量控制等。
二、施工准备1. 施工图纸：熟悉施工图纸，了解工程结构、尺寸、材料等要求。
2. 施工组织设计：编制施工组织设计，明确施工方案、进度安排、质量保证措施等。
3. 施工技术交底：对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
4. 施工场地：确保施工场地平整、排水良好，满足施工需求。
5. 施工材料：按照设计要求，准备符合质量标准的砌体材料、砂浆、钢筋等。
三、材料要求1. 砌体材料：选用符合国家标准的砖、砌块等，确保其强度、尺寸、外观等符合要求。
2. 砂浆：选用符合国家标准的砂浆，按照配合比配制，确保砂浆强度、稠度等符合要求。
3. 钢筋：选用符合国家标准的钢筋，确保其强度、直径、长度等符合设计要求。
四、施工工艺1. 砌筑工艺：按照施工图纸要求，进行墙体、柱、梁、板等部位的砌筑。
2. 砌块砌筑：将砌块摆放在基础垫层上，采用水平铺砌，确保砌块之间错缝、对齐。
3. 砖砌体砌筑：将砖块摆放在基础垫层上，采用水平铺砌，确保砖块之间错缝、对齐。
4. 砌筑砂浆：采用人工或机械搅拌砂浆，确保砂浆均匀、稠度适宜。
5. 钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置、间距、锚固长度等符合要求。
6. 模板支设：根据施工图纸，支设模板，确保模板位置、尺寸、支撑等符合要求。
五、质量控制1. 材料检验：对施工材料进行检验，确保其质量符合要求。
2. 施工过程检验：对施工过程进行检验，确保施工质量符合要求。
3. 成品保护：对已完成的砌体进行保护，防止损坏。
4. 质量验收：按照国家有关质量验收标准，对砌体工程进行验收。
六、安全文明施工1. 安全生产：严格执行安全生产制度，确保施工安全。
2. 文明施工：保持施工现场整洁，做到文明施工。
13-4 石砌体工程
13-4-1 砌筑用石
石砌体所用的石材应质地坚实，无风化剥落和裂纹。
用于清水墙、柱表面的石材，尚应色泽均匀。
砌筑用石有毛石和料石两类。
毛石分为乱毛石和平毛石。
乱毛石是指形状不规则的石块；平毛石是指形状不规则，但有两个平面大致平行的石块。
毛石应呈块状，其中部厚度不宜小于150mm。
料石按其加工面的平整程度分为细料石、粗料石和毛料石三种。
料石各面的加工要求，应符合表13-40的规定。
料石加工的允许偏差应符合表13-41的规定。
料石的宽度、厚度均不宜小于200mm，长度不宜大于厚度的4倍。
料石各面的加工要求表13-40
注：相接周边的表面是指叠砌面、接砌面与外露面相接处20~30mm范围内的部分。
料石加工允许偏差表13-41
注：如设计有特殊要求，应按设计要求加工。
石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20、MU15和MU10。
13-4-2 毛石砌体
13-4-2-1 毛石砌体砌筑要点
毛石砌体应采用铺浆法砌筑。
砂浆必须饱满，叠砌面的粘灰面积（即砂浆饱满度）应大于80%。
毛石砌体宜分皮卧砌，各皮石块间应利用毛石自然形状经敲打修整使能与先砌毛石基本吻合、搭砌紧密；毛石应上下错缝，内外搭砌，不得采用外面侧立毛石中间填心的砌筑方法；中间不得有铲口石（尖石倾斜向外的石块）、斧刃石（尖石向下的石块）和过桥石（仅在两端搭砌的石块），见图13-29。
图13-29 铲口石、斧刃石、过桥石
毛石砌体的灰缝厚度宜为20~30mm，石块间不得有相互接触现象。
石块间较大的空隙应先填塞砂浆后用碎石块嵌实，不得采用先摆碎石块后塞砂浆或干填碎石块的方法。
13-4-2-2 毛石基础
砌筑毛石基础的第一皮石块坐浆，并将石块的大面向下。
毛石基础的转角处、交接处应用较大的平毛石砌筑。
毛石基础的扩大部分，如做成阶梯形，上级阶梯的石块应至少压砌下级阶梯石块的1/2，相邻阶梯的毛石应相互错缝搭砌（图13-30）。
图13-30 阶梯形毛石基础
毛石基础必须设置拉结石。
拉结石应均匀分布。
毛石基础同皮内每隔2m左右设置一块。
拉结石长度：如基础宽度等于或小于400mm，应与基础宽度相等；如基础宽度大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块拉结石长度不应小于基础宽度的2/3。
13-4-2-3 毛石墙
毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。
每个楼层墙体的最上一皮，宜用较大的毛石砌筑。
毛石墙必须设置拉结石。
拉结石应均匀分布，相互错开。
毛石墙一般每0.7m2墙面至少设置一块，且同皮内拉结石的中距不应大于2m。
拉结石的长度：如墙厚等于或小于400mm，应与墙厚相等；如墙厚大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块拉结石长度不应小于墙厚的2/3。
毛石墙每日约砌筑高度，不应超过1.2m。
在毛石和烧结普通砖的组合墙中，毛石砌体与砖砌体应同时砌筑，并每隔4~6皮砖用2~3皮丁砖与毛石砌体拉结砌合，两种砌体间的空隙应用砂浆填满（图13-31）。
图13-31 毛石和砖组合墙
毛石墙和砖墙相接的转角处和交接处应同时砌筑。
转角处应自纵墙（或横墙）每隔4~6皮砖高度引出不小于120mm与横墙（或纵墙）相接（图13-32）。
图13-32 转角处毛石墙和砖墙相接
交接处应自纵墙每隔4~6皮砖高度引出不小于120mm与横墙相接（图13-33）。
图13-33 交接处毛石墙和砖墙相接
毛石墙的转角处和交接处应同时砌筑。
对不能同砌筑而又必须留置的临时间断处，应砌成踏步槎。
13-4-3 料石砌体
13-4-3-1 料石砌体砌筑要点
料石砌体应采用铺浆法砌筑，料石应放置平稳，砂浆必须饱满。
砂浆铺设厚度应略高于规定灰缝厚度，其高出厚度：细料石宜为3~5mm；粗料石、毛料石宜为6~8mm。
料石砌体的灰缝厚度：细料石砌体不宜大于5mm；粗料石和毛料石砌体不宜大于20mm。
料石砌体的水平灰缝和竖向灰缝的砂浆饱满度均应大于80%。
料石砌体上下皮料石的竖向灰缝应相互错开，错开长度应不小于料石宽度的1/2。
13-4-3-2 料石基础
料石基础的第一皮料石应坐浆丁砌，以上各层料石可按一顺一丁进行砌筑。
阶梯形料石基础，上级阶梯的料石至少压砌下级阶梯料石的1/3（图13-34）。
图13-34 阶梯形料石基础
13-4-3-3 料石墙
料石墙厚度等于一块料石宽度时，可采用全顺砌筑形式。
料石墙厚度等于两块料石宽度时，可采用两顺一丁或丁顺组砌的砌筑形式（图13-35）。
图13-35 料石墙砌筑形式
两顺一丁是两皮顺石与一皮丁石相间。
丁顺组砌是同皮内顺石与丁石相间，可一块顺石与丁石相间或两块顺石与一块丁石相间。
在料石和毛石或砖的组合墙中，料石砌体和毛石砌体或砖砌体应同时砌筑，并每隔2~3皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。
丁砌料石的长度宜与组合墙厚度相同（图13-36）。
图13-36 料石和砖的组合墙
13-4-3-4 料石平拱
用料石作平拱，应按设计要求加工。
如设计无规定，则料石应加工成楔形，斜度应预先设计，拱两端部的石块，在拱脚处坡度以60°为宜。
平拱石块数应为单数，厚度与墙厚相等，高度为二皮料石高。
拱脚处斜面应修整加工，使拱石相吻合（图13-37）。
图13-37 料石平拱示例
砌筑时，应先支设模板，并以两边对称地向中间砌，正中一块锁石要挤紧。
所用砂浆强度等级不应低于M10，灰缝厚度宜为5mm。
养护到砂浆强度达到其设计强度的70%以上时，才可拆除模板。
13-4-3-5 料石过梁
用料石作过梁，如设计无规定时，过梁的高度应为200~450mm，过梁宽度与墙厚相同。
过梁净跨度不宜大于1.2m，两端各伸入墙内长度不应小于250mm。
过梁上续砌墙时，其正中石块长度不应小于过梁净跨度的1/3，其两旁应砌不小于2/3过梁净跨度的料石（图13-38）。
图13-38 料石过梁
13-4-4 石挡土墙
石挡土墙可采用毛石或料石砌筑。
砌筑毛石挡土墙应符合下列规定（图13-39）：
图13-39 毛石挡土墙立面
1．每砌3~4皮毛石为一个分层高度，每个分层高度应找平一次；
2．外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。
料石挡土墙宜采用丁顺组砌的砌筑形式。
当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于200mm。
石挡土墙的泄水孔当设计无规定时，施工应符合下列规定：
1．泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；
2．泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。
挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。
墙顶土面应有适当坡度使流水流向挡土墙外侧面。
13-4-5 石砌体质量
石砌体质量分为合格和不合格两个等级。
石砌体质量合格应符合以下规定：
1．主控项目应全部符合规定；
2．一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围以内。
石砌体工程主控项目：
1．石材及砂浆强度等级必须符合设计要求。
抽检数量：同一产地的石材至少应抽检一组。
砂浆试块抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。
检验方法：料石检查产品质量证明书，石材、砂浆检查试块试验报告。
2．砂浆饱满度不应小于80%。
抽检数量：每步架抽查不应少于1处。
检验方法：观察检查。
3．石砌体的轴线位置及垂直度允许偏差应符合表13-42的规定。
石砌体的轴线位置及垂直度允许偏差表13-42
抽检数量：外墙，按楼层（或4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间，每间不应少于2处，柱子不应少于5根。
石砌体工程一般项目规定：
1．石砌体的一般尺寸允许偏差应符合表13-43的规定。
石砌体的一般尺寸允许偏差表13-43
抽检数量：外墙，按楼层（4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间，每间不应少于2处，柱子不应少于5根。
2．石砌体的组砌形式应符合下列规定：
（1）内外搭砌，上下错缝，拉结石、丁砌石交错设置；
（2）毛石墙拉结石每0.7m2墙面不应少于1块。
抽检数量：外墙，按楼层（或4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间。
检验方法：观察检查。
