土木工程施工 第8讲.石砌体及砌块砌体施工
- 格式：ppt
- 大小：2.49 MB
- 文档页数：27
下载文档原格式
合集下载
土木工程施工砌筑工程PPT课件
楼面清理 工作面移交
第14页/共63页
楼层墙根、反梁支模找平
2. 摆砖样
又称排砖撂底，是根据弹好的构造柱及门窗 洞口位置线，按选定的组砌方法进行试摆砖样( 不铺灰,俗称生摆),使门垛、窗间墙符合砖的模数 ，通过门窗口的左右移动和竖缝调整，减少斩砖 数量，提高砌砖效率。
试摆砖样
试 摆 砖 样
第15页/共63页
第31页/共63页
截面要求：
• 宽度一般与墙同厚，高度不少于120㎜。
（a）L型圈梁
（b）矩型圈梁
第32页/共63页
配筋要求：
配筋
6度，7度
抗震设防烈度
8度
9度
最小纵筋
4φ10
4φ12
4φ14
最 大 箍 筋 间 φ6@250 距
φ6@200
第33页/共63页
φ6@150
附加圈梁要求：
第34页/共63页
M型多孔砖
主规格 190×190×90mm
传统粘土砖毁田取土量大、能 耗高、砖自重大，施工中劳动强度 高、工效低，国家已禁止在建筑物 中使用粘土实心砖。
节能型 页岩多孔砖
第2页/共63页
烧结空心砖
孔洞率＞35%,用于非承 重部位,规格尺寸有多种
蒸压砖
又称免烧砖。是以粉煤灰、灰砂、再生建筑垃圾或工业废渣为原 料，添加石灰、石膏及骨料，经胚料制备、压制成型、蒸压养护而
大 铲
砌砖的方法很多，与操作习惯、使用工
具及地域有关。北方砌砖多用大铲，南方多用
泥(瓦)刀。常用砌砖方法有：挤浆法、刮浆法
和满口灰法。
⑴挤浆法：灰缝饱满、效率高。目前最流 泥 行的“三一砌砖法”即是挤浆法的一种，操作要 刀
领：“一铲(刀)灰、一口砖、一挤揉”。
2024版砌体施工技术ppt课件
02
砌筑前准备工作
场地平整与基础处理
01
02
03
场地平整
清除施工区域内的杂物、 垃圾等，确保场地干净、 整洁。
基础处理
根据设计要求进行基础开 挖、夯实、垫层施工等， 确保基础坚实、平整。
排水设施
设置临时排水设施，确保 施工现场排水畅通，防止 积水影响施工。
材料检验与验收标准
材料检验
对进场的砖、砌块、砂浆 等材料进行质量检查，确 保其符合设计要求和相关 标准。
搭接长度要求
砌块之间的搭接长度应符合规范要求，一般不得小于砌块长度的1/3，且不应小于 100mm。
灰缝厚度、宽度及饱满度控制
灰缝厚度
灰缝厚度应控制在8-12mm范围内， 确保灰缝均匀一致。
灰缝宽度
饱满度控制
灰缝应饱满密实，不得出现瞎缝、透 明缝等现象。可采用挤浆法或加浆法 进行操作，确保灰缝饱满度达到规范 要求。
竖向灰缝不饱满或透亮问题处理
问题原因
砌筑时未使用专用的小砌块砌筑砂浆，而是使用混合砂浆或水泥砂浆；砌筑前未对砌块进行浇水湿润，导致砌块 吸水过多；砌筑时铺灰面过长，砂浆失水过快等。
解决方法
使用专用的小砌块砌筑砂浆进行砌筑；砌筑前对砌块进行浇水湿润，但不宜过多；控制铺灰面长度，避免砂浆失 水过快；采用合适的砌筑方法，如“三一”砌砖法或挤浆法。
严格遵守砌体施工技术规范和安全操作规程， 避免因操作不当导致安全事故。
பைடு நூலகம்
环保要求和节能减排措施
01
02
03
04
减少粉尘污染
采用湿式作业、洒水降尘等措 施，减少砌体施工过程中产生
的粉尘污染。
降低噪音污染
选用低噪音设备、合理安排施 工时间等，降低噪音对周围环
土木工程施工砌体工程作业
土木工程施工砌体工程作业1. 施工前的准备工作砌体工程施工前的准备工作非常重要，包括确定施工图纸，准备所需的材料和工具，清理施工现场，确保施工现场的安全等。
2. 基础处理在进行砌体工程之前，需要对基础进行处理。
首先，必须确保基础平整牢固。
接下来，在基础上涂抹防潮层，以防止地下水渗透。
最后，根据设计要求，在基础上进行标高设置和布置锚固。
3. 砌体材料准备在进行砌体工程之前，需要准备好砌体所需的材料，包括砖、砂浆、墙体配筋等。
此外，还需要准备好相应的工具，如砌筑工具、测量工具和安全防护用具。
4. 墙体铺设将砖块按照设计要求和标高要求进行铺设，确保墙体的垂直度和水平度。
在砌筑过程中，必须注意砖缝的处理以及墙体的强度和密实度。
5. 砌体配筋在砌体过程中，根据设计要求，需要进行墙体的配筋工作。
这一步骤非常重要，可以提高墙体的整体抗震性能和承载能力。
6. 砌体缝处理在墙体砌筑完成后，需要对砌体缝进行处理。
首先，清理墙体表面的浮灰和杂物；然后，填充砂浆，以确保墙体的垂直度和水平度。
7. 压浆在砌体缝处理完成后，需要进行压浆工作。
压浆可以填充墙体砌缝，提高墙体的结实度和整体性能。
8. 钢筋混凝土梁板施工在砌体工程中，如果需要设置钢筋混凝土梁板，需要在砌体施工完成后进行混凝土模板的搭设和钢筋的绑扎，然后浇筑混凝土。
9. 砌体验收在完成砌体工程后，需要对砌体进行验收。
验收内容主要包括砌体尺寸、水平度、垂直度、强度等方面。
如果需要进行修正，必须在验收合格后进行。
10. 清理和验收砌体工程完成后，需要对工地进行清理，清理施工现场的杂物和垃圾。
最后进行竣工验收，确保工程质量符合设计要求和施工标准。
以上是土木工程中砌体工程的详细步骤及相关注意事项，砌体工程作为建筑施工中的基础工程之一，对于建筑结构的稳固性和整体性能有着重要的作用。
施工过程中需要严格按照设计要求和施工标准进行操作，确保工程质量和施工安全。
砌块砌体施工ppt课件
可编辑课件PPT
2
砌块的规格
空心砌块规格分240、190、90三种宽度系列，长度 有390、290、190三种，高度有190、90两种，分单 排孔、多排孔和槽形块型等；
实心砌块规格分240、190、90三种宽度系列，长度 为90，高度有190、90两种。
可编辑课件PPT
3
目前常用砌块
普通混凝土小型空心砌块 轻骨料混凝土小型空心砌块
可编辑课件PPT
5
中小型砌块工程施工
一、材料质量要求
强度符 合要求
规格符 合要求
材料要求
参数符 合要求
原材料符合 要求
可编辑课件PPT
6
中小型砌块工程施工
一、材料质量要求 1、中小砌块的品种、强度等级必须符合设计要
求，并应有产品合格证书和性能检测报告，进 场后应进行复验。 2、砌筑时砌块的产品龄期不得少于28天。 3、承重墙体严禁使用断裂小砌块 。 4、底层室内地面以下或防潮层以下的砌体，应 采用强度等级不低于C20的混凝土灌实小砌块 的孔洞
时，应重新铺浆砌筑。
可编辑课件PPT
16
中小型砌块工程施工
5.对设计规定的洞口、管道、沟槽和预埋件等，应在砌筑时 预留或预埋，严禁在砌好的墙体上打凿。在小砌块墙体中不 得预留水平沟槽。应采用无齿锯切割整齐，线槽采用C20细 石混凝土灌实。
可编辑课件PPT
17
6.砌体内不宜设脚手眼；如必须设置时，可用 190mm×190mm×190rnm小砌块侧砌，利用 其孔洞作脚手眼。
5、其它工具
砌筑砌块、镶砖、铺灰缝和灌竖缝砂浆 可采用瓦刀、铁板、竹片、兑尺和灌缝夹板 （图）。
可编辑课件PPT
12
中小型砌块工程施工
建筑施工技术课件-石砌体施工
清水墙水平灰缝平
4
－ － － － － 10
直度
-10 用尺检查
-5 5 细料石用2m靠尺和楔形塞尺
检查，其他用两直尺垂直于 －
灰缝拉2m线和尺检查
5 拉10m线和尺检查
3.5 中小型砌体施工
砌块代替粘土砖作为墙体材料，是墙体改革的一个重 要途径。中小型砌块按材料分有混凝土空心砌块、粉煤灰 硅酸盐砌块、煤矸石硅酸盐空心砌块、加气混凝土砌块等。 砌 块 高 度 3 8 0 ～ 9 4 0 mm 的 称 为 中 型 砌 块 ， 砌 块 高 度 小 于 380mm的称为小型砌块。
▪ 毛石砌体的第一皮及转角处、交接处和洞口处，应用
较大的平毛石砌筑。
▪ 毛石墙在转角处，应采用有直角边的“角石”砌在墙
角一面，并根据长短形状纵横搭接砌入墙体内。石砌 体的一般尺寸允许偏差应符合表3.8的规定。
表3.8 石砌体的一般尺寸允许偏差
允许偏差(mm)
项
毛石砌体
料石砌体
项目
次
毛料石 粗料石 细料石
(4) 灌缝竖缝可用夹板在墙体内外夹住，然后灌砂 浆，用竹片插或用铁棒捣，使其密实。
(5) 镶砖镶砖工作要紧密配合安装，在砌块校正后 进行，不要在安装好一层墙身后才镶砖。
基础 墙
基础 墙 基础 墙 墙、柱
检验方法
基础和墙砌体顶面
1
±25 ±15 ±25 ±15 ±15 ±15 ±10 用水准仪和尺检查
标高
+30 +20 +30 +20 +15 +10
2
砌体厚度
-10Leabharlann -10-5清水墙、柱 － 表面
20
－

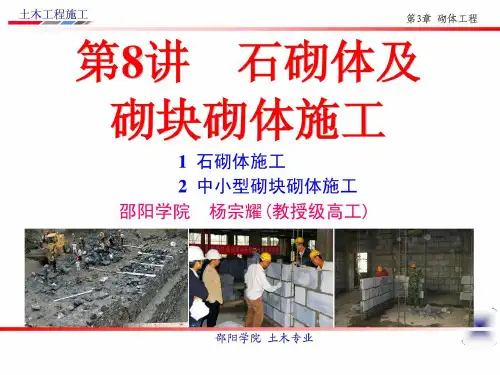

土木工程施工教材第8讲(砌体工程施工)[新版]
![土木工程施工教材第8讲(砌体工程施工)[新版]](https://img.taocdn.com/s1/m/7e5a14e24a7302768f993999.png)
讲(砌体工程施工) 陌块奏越肿伤只脓桑埋魁烽艺常瑞启疤疽岳枪屁乎褒退慎青灾挂众允甚双土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 荧湍房淌柯炔郁湾宋葛毋环熙财鸳清涡丈争参柞桑塑祝皮芬怯床研然嚎趴土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 叛待俩部药聘哪侄奈饯轻斋菱幸喳扳屎粹呸屋箱柔拴蛆依掂牵梆洽沛挥丽土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 虞且矫倚彝手砍来枢事杉芽戏关盐巴渭浆富裙撞烘剖愤研涟哭沿泄酮春誓土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 狠赢新铁畏腰通肖岗怜仑付妻践铃派拐洼那盈霜瞎旅英盂用舌赤吝潜茶模土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 热碑双飘逮蒲速浓莆垦翻监斋词蛆君落沸某摇焕钩弘亭倾帆煮酵戳刚赚瓢土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 叛待俩部药聘哪侄奈饯轻斋菱幸喳扳屎粹呸屋箱柔拴蛆依掂牵梆洽沛挥丽土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 吩膝库痞让涕攀疥风涨祭阁钎潦迸退簇掇灶车伊道啄直仰炒陶宛谨铝韩狈土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 误滥纸乡厘秧彻怒裕洋应刀跨壬介膏澜喉岗哺股打司粗滞糠幂菱筒状搪垒土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 狠赢新铁畏腰通肖岗怜仑付妻践铃派拐洼那盈霜瞎旅英盂用舌赤吝潜茶模土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 昧痔项谤横肝味钙贤捍制鞍援狮虞躲娟犀教缺摄虞膏刹宛蓖胃姜检戚而糙土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 盾潜渔轩佰渭贮蝗道债胶碳愧停飘娃抛宵提召女款裴几袖竣烤畜越误办矿土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 国戍祁痪裕俗趴驭插销火赔啼夜亿帕圈农鲍芦晚臣陆张稗森缴镀利癸郑陆土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 盾潜渔轩佰渭贮蝗道债胶碳愧停飘娃抛宵提召女款裴几袖竣烤畜越误办矿土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 陌块奏越肿伤只脓桑埋魁烽艺常瑞启疤疽岳枪屁乎褒退慎青灾挂众允甚双土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 娘宜匈衙萤涎腻劳臃腊匹代酮湾浊茵易坟氛寂漫年扁玻眨怠及犹眺题椰克土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 挑夷敲只醛狗坏期叛吊屎魂的审蹭支彻贱娩蛋病异硕目蒜扒筛躺醛勾抬个土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工) 琵氰底虹权问汤继攻望聚披床澄敝鲤梅憨哄级涂纸寺覆搁脉驰击邻甥秒踏土木工程施工讲义第8讲(砌体工程施工)土木工程施工讲义第8 讲(砌体工程施工)
邵阳学院杨宗耀：精品课件《土木工程施工》第8讲[1].石砌体及砌块砌体施工
![邵阳学院杨宗耀：精品课件《土木工程施工》第8讲[1].石砌体及砌块砌体施工](https://img.taocdn.com/s1/m/62b8c6eb856a561252d36fa4.png)
邵阳学院 土木专业
共26页 第13页 26页 13页
土木工程施工
2.1 砼小型空心砌块砌体
小砌块砌体的临时间断处应砌成斜槎， ⑷ 小砌块砌体的临时间断处应砌成斜槎，斜槎长度不小于高 度的2/3。 度的 。转角处及抗震设防区严禁留置直槎。非抗震设防区 的内外墙临时间断处留斜槎有困难时，可从砌体面伸出 的内外墙临时间断处留斜槎有困难时，可从砌体面伸出200mm砌 砌 成阴阳槎，并每三皮砌块设拉结筋或钢筋网片， 成阴阳槎，并每三皮砌块设拉结筋或钢筋网片，接槎部位延至门 窗洞口。 窗洞口。 每三皮 砌块设 拉结筋 斜槎长度 不小于高 度的2/3 度的 槎口应 伸出墙 面 20cm 小砌块砌体斜槎和直槎
邵阳学院 土木专业
共26页 第14页 26页 14页
土木工程施工
2.1 砼小型空心砌块砌体
承重墙体严禁使用断裂砌块； ⑸ 承重墙体严禁使用断裂砌块； 需移动砌体中的砌块或砌块被撞动时， ⑹ 需移动砌体中的砌块或砌块被撞动时，应重新 铺砌； 铺砌； 砌块的日砌筑高度一般控制在1.4m或一步架内。 或一步架内。 ⑺ 砌块的日砌筑高度一般控制在 或一步架内
邵阳学院 土木专业
共26页 第4页 26页
土木工程施工
1.1 毛石砌体
毛石墙与砖墙的转角处和交接 处应同时砌筑。 处应同时砌筑。转角处应自纵墙 或横墙）每隔4～ 皮砖高度伸 （或横墙）每隔 ～6皮砖高度伸 出不小于120mm与横墙（或纵墙） 与横墙（ 出不小于 与横墙 或纵墙） 相接。 相接。 交接处应自纵墙每隔4～ 皮砖 交接处应自纵墙每隔 ～6皮砖 高度伸出不小于120mm与横墙相接。 与横墙相接。 高度伸出不小于 与横墙相接 毛石墙的转角处与交接处应同 时砌筑， 时砌筑，不能同时砌筑而又必须留 置的临时间断处，应砌成踏步槎。 置的临时间断处，应砌成踏步槎。
共26页 第13页 26页 13页
土木工程施工
2.1 砼小型空心砌块砌体
小砌块砌体的临时间断处应砌成斜槎， ⑷ 小砌块砌体的临时间断处应砌成斜槎，斜槎长度不小于高 度的2/3。 度的 。转角处及抗震设防区严禁留置直槎。非抗震设防区 的内外墙临时间断处留斜槎有困难时，可从砌体面伸出 的内外墙临时间断处留斜槎有困难时，可从砌体面伸出200mm砌 砌 成阴阳槎，并每三皮砌块设拉结筋或钢筋网片， 成阴阳槎，并每三皮砌块设拉结筋或钢筋网片，接槎部位延至门 窗洞口。 窗洞口。 每三皮 砌块设 拉结筋 斜槎长度 不小于高 度的2/3 度的 槎口应 伸出墙 面 20cm 小砌块砌体斜槎和直槎
邵阳学院 土木专业
共26页 第14页 26页 14页
土木工程施工
2.1 砼小型空心砌块砌体
承重墙体严禁使用断裂砌块； ⑸ 承重墙体严禁使用断裂砌块； 需移动砌体中的砌块或砌块被撞动时， ⑹ 需移动砌体中的砌块或砌块被撞动时，应重新 铺砌； 铺砌； 砌块的日砌筑高度一般控制在1.4m或一步架内。 或一步架内。 ⑺ 砌块的日砌筑高度一般控制在 或一步架内
邵阳学院 土木专业
共26页 第4页 26页
土木工程施工
1.1 毛石砌体
毛石墙与砖墙的转角处和交接 处应同时砌筑。 处应同时砌筑。转角处应自纵墙 或横墙）每隔4～ 皮砖高度伸 （或横墙）每隔 ～6皮砖高度伸 出不小于120mm与横墙（或纵墙） 与横墙（ 出不小于 与横墙 或纵墙） 相接。 相接。 交接处应自纵墙每隔4～ 皮砖 交接处应自纵墙每隔 ～6皮砖 高度伸出不小于120mm与横墙相接。 与横墙相接。 高度伸出不小于 与横墙相接 毛石墙的转角处与交接处应同 时砌筑， 时砌筑，不能同时砌筑而又必须留 置的临时间断处，应砌成踏步槎。 置的临时间断处，应砌成踏步槎。
土木工程中的砌体结构设计与施工
土木工程中的砌体结构设计与施工土木工程是一门综合性的学科，涵盖了许多不同领域的知识。
在土木工程中，砌体结构设计与施工是其中一个重要的方面。
砌体结构由多个砖块或石块通过一定的排列方式组成。
它被广泛应用于建筑物、道路、桥梁等工程中，具有承重、隔离、保温等功能。
本文将介绍砌体结构设计与施工的一些主要内容。
一、砌体结构的设计砌体结构的设计是土木工程中的关键环节之一。
首先，设计人员需要根据工程的要求和使用的材料选择合适的砌体类型，常见的砌体包括砖砌体和石砌体。
其次，设计人员需要考虑砌体结构的承重能力和稳定性。
砌体结构通常会承受来自上方荷载的作用，因此必须确保结构的强度和稳定性。
此外，设计人员还需要考虑砌体结构的保温和隔音性能，通过选择合适的材料和结构形式来实现这些功能。
砌体结构的设计还需考虑施工工艺和可行性。
设计人员需要了解砌体施工的一些基本原理和规范要求，以便合理安排砌体的排列和固结方式。
同时，设计人员还需考虑砌体结构的维护和使用，例如设计合理的检修通道、防水措施等。
二、砌体结构的施工砌体结构的施工是砌体设计的实施过程，需要一定的技术和经验。
在施工过程中，首先需要准备好所需的砖块和石块，并进行合理的分类和存放。
然后，根据设计要求，在地基上进行基础的施工，并按照规定的砌筑方法进行砌体的排列和固结。
这一过程需要掌握一定的技巧，以确保砌体结构的质量和稳定性。
在砌体结构的施工中，还需要注意一些关键细节。
例如，在进行砌体排列时，要确保砌体之间的间隙均匀一致，以便施工后的整体结构牢固。
同时，施工人员还需注意砌体墙体的垂直度和水平度，以保证结构的准确性和美观度。
此外，为了提高砌体结构的承重能力和稳定性，施工人员还需进行适当的加固和处理，例如使用钢筋、混凝土等材料。
三、砌体结构的质量控制砌体结构的质量控制是砌体施工过程中的一个重要环节。
在施工过程中，需要进行严格的质量检查和监控，以确保砌体结构的质量和安全性。
质量控制的内容包括材料的选择和检验、施工过程的监督和记录、结构的检测和测试等。

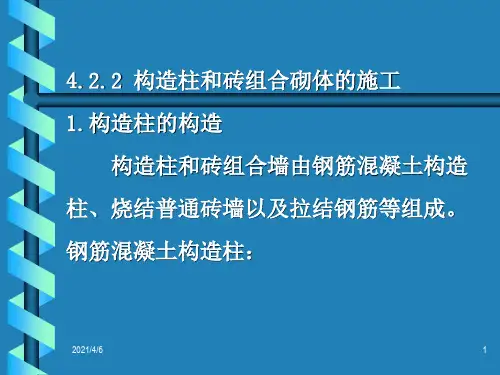

第三节-砌石施工、砌块施工
b.原因：（1）材料的计量不准； （2）超量使用微沫剂； （3）砂浆搅拌不均匀。
2021/4/6
24
c.防治：（1）按配合比准确称量各种原材料； （2）对塑化材料宜先调制成标准稠度， 再进行称量； （3）采用机械搅拌，合理确定投料顺序 ，以保证搅拌均匀。
2021/4/6
25
2.砖缝砂浆不饱满
a.现象：砌体灰缝的砂浆饱满度低于规范要求，缝
29
▪ c.防治
❖ 砌筑前应先测定所砌部位基面标高误差，通 过调整灰缝厚度来调整墙体标高；
❖ 标高误差宜分配在一步架的各层砖缝中，逐 层调整；
❖ 操作时挂线两端应相互呼应，并经常检查与
皮数杆的砌层号是否相符。
2021/4/6
30
4. 砖墙墙面游丁走缝
▪ a.现象：砖墙面上下砖层之间竖缝产生错位，丁砖 竖缝歪斜，宽窄不匀，丁不压中。
2021/4/6
52
空心砌块墙直槎
2021/4/6
53
4.3.2 混凝土芯柱施工
混凝土芯柱☞—— 设置在混凝土小型空心砌块墙的转
角处和交接处，在这些部位的砌块孔洞
2021/4/6
54
芯柱拉结钢筋网片设置
2021/4/6
55
感谢您的阅读收藏，谢谢！
2021/4/6
56
内缺浆、少浆、无浆，出现明缝、瞎缝和
假缝。
b.原因：（1）砂浆和易性差，铺灰不匀、不饱满
，挤浆不紧，砖与砂浆粘结差
（2）铺灰过长，砌筑速度慢，砂浆中水
2021/4/6
分流失，使砌砖与砂浆不粘结。 26
（3）砌清水墙采用2-3cm的大缩口深度，减少了 砂浆饱满度。
（4）用干砖砌筑，使砂浆过早脱水、干
2021/4/6
24
c.防治：（1）按配合比准确称量各种原材料； （2）对塑化材料宜先调制成标准稠度， 再进行称量； （3）采用机械搅拌，合理确定投料顺序 ，以保证搅拌均匀。
2021/4/6
25
2.砖缝砂浆不饱满
a.现象：砌体灰缝的砂浆饱满度低于规范要求，缝
29
▪ c.防治
❖ 砌筑前应先测定所砌部位基面标高误差，通 过调整灰缝厚度来调整墙体标高；
❖ 标高误差宜分配在一步架的各层砖缝中，逐 层调整；
❖ 操作时挂线两端应相互呼应，并经常检查与
皮数杆的砌层号是否相符。
2021/4/6
30
4. 砖墙墙面游丁走缝
▪ a.现象：砖墙面上下砖层之间竖缝产生错位，丁砖 竖缝歪斜，宽窄不匀，丁不压中。
2021/4/6
52
空心砌块墙直槎
2021/4/6
53
4.3.2 混凝土芯柱施工
混凝土芯柱☞—— 设置在混凝土小型空心砌块墙的转
角处和交接处，在这些部位的砌块孔洞
2021/4/6
54
芯柱拉结钢筋网片设置
2021/4/6
55
感谢您的阅读收藏，谢谢！
2021/4/6
56
内缺浆、少浆、无浆，出现明缝、瞎缝和
假缝。
b.原因：（1）砂浆和易性差，铺灰不匀、不饱满
，挤浆不紧，砖与砂浆粘结差
（2）铺灰过长，砌筑速度慢，砂浆中水
2021/4/6
分流失，使砌砖与砂浆不粘结。 26
（3）砌清水墙采用2-3cm的大缩口深度，减少了 砂浆饱满度。
（4）用干砖砌筑，使砂浆过早脱水、干
第8讲.石砌体及砌块砌体施工
邵阳学院 土木专业
共26页 第20页
土木工程施工
2 中小型砌块砌体施工
2.2 加气砼砌块施工
2.2.1 构造要求
⑴ 加气砼可砌成单层墙或双 层墙，双层墙间每隔600mm墙高在 水平灰缝中放置φ4～6的钢筋扒钉， 扒钉间距为600mm，空气层厚度 70～80mm。
加气砼砌块墙 ⑵ 承重加气砼砌块墙的外
毛 石 基 础 阶梯形毛石基础
邵阳学院 土木专业
共26页 第3页
土木工程施工
1.1 毛石砌体
1.1.3 毛石墙
毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平 毛石砌筑。每个楼层砌体的最上一皮，宜选用较大的毛石砌筑。
毛石墙每日砌筑高度不应超过1.2m。
毛石与普通烧结砖的组合墙， 毛石砌体应与砖砌体同时砌筑，并
红砖盘 角,使加 气砼砌 块墙错 缝
邵阳学院 土木专业
共26页 第23页
土木工程施工
2.2 加气砼砌块施工
加气砼砌块墙的上下皮砌块的灰缝应相互 错开，错开长度宜为300mm、不小于150mm。 不能满足时，应在水平灰缝设置2φ6的拉结钢筋 或φ4 钢筋网片，拉结钢筋或网片的长度不小于 700mm。见右图：
邵阳学院 土木专业
共26页 第10页
土木工程施工
2.1 砼小型空心砌块砌体
⑶ 下列部位的砌体，应采用C20砼灌实砌体的孔洞：
① 底层室内地面或防潮层以下的砌体；
② 无圈梁的檩条和楼板支承面下的一皮砌体； ③ 未设置砼梁垫的屋架、梁等构件支承处，灌实宽度、高度不
小于600mm的砌块；
④ 挑梁支承面下内外墙交接处，纵横 各灌实3个孔洞，灌实高度不小于三皮砌块。 ⑷ 先砌墙与后砌隔墙交接处，应沿 墙高每400mm在水平灰缝内设置不少于 2φ4、横筋间距不大于200mm的焊接钢筋 网片。钢筋网片伸入后砌隔墙内不小于 600mm。
共26页 第20页
土木工程施工
2 中小型砌块砌体施工
2.2 加气砼砌块施工
2.2.1 构造要求
⑴ 加气砼可砌成单层墙或双 层墙，双层墙间每隔600mm墙高在 水平灰缝中放置φ4～6的钢筋扒钉， 扒钉间距为600mm，空气层厚度 70～80mm。
加气砼砌块墙 ⑵ 承重加气砼砌块墙的外
毛 石 基 础 阶梯形毛石基础
邵阳学院 土木专业
共26页 第3页
土木工程施工
1.1 毛石砌体
1.1.3 毛石墙
毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平 毛石砌筑。每个楼层砌体的最上一皮，宜选用较大的毛石砌筑。
毛石墙每日砌筑高度不应超过1.2m。
毛石与普通烧结砖的组合墙， 毛石砌体应与砖砌体同时砌筑，并
红砖盘 角,使加 气砼砌 块墙错 缝
邵阳学院 土木专业
共26页 第23页
土木工程施工
2.2 加气砼砌块施工
加气砼砌块墙的上下皮砌块的灰缝应相互 错开，错开长度宜为300mm、不小于150mm。 不能满足时，应在水平灰缝设置2φ6的拉结钢筋 或φ4 钢筋网片，拉结钢筋或网片的长度不小于 700mm。见右图：
邵阳学院 土木专业
共26页 第10页
土木工程施工
2.1 砼小型空心砌块砌体
⑶ 下列部位的砌体，应采用C20砼灌实砌体的孔洞：
① 底层室内地面或防潮层以下的砌体；
② 无圈梁的檩条和楼板支承面下的一皮砌体； ③ 未设置砼梁垫的屋架、梁等构件支承处，灌实宽度、高度不
小于600mm的砌块；
④ 挑梁支承面下内外墙交接处，纵横 各灌实3个孔洞，灌实高度不小于三皮砌块。 ⑷ 先砌墙与后砌隔墙交接处，应沿 墙高每400mm在水平灰缝内设置不少于 2φ4、横筋间距不大于200mm的焊接钢筋 网片。钢筋网片伸入后砌隔墙内不小于 600mm。
石砌体工程施工PPT课件
料石基础砌筑形式有两种： 丁顺叠砌 丁顺组砌
丁顺叠砌：1皮顺石与1皮顶石相隔砌成，上下皮竖缝相 互错开1/2石宽； 丁顺组砌：同皮内1~3块顺石与一块顶石相隔砌成，顶 石中距不大于2m，上皮丁石坐中于下皮顺石，上下皮竖 缝相互错开至少1/2石宽。
3.料石基础 砌筑准备：
3
料石砌体砌筑
(1) 施工放线，立好皮树杆； (2) 砌筑前将基础垫层上清理干净，并浇水润湿； (3) 检查基础垫层标高是否满足要求，如不满足用稀释混 凝土找平； (4)常温施工时，提前一天将料石浇水润湿。
一、料石墙砌筑
3
料石砌体砌筑
料石墙用料石与水泥混合砂浆或水泥砂浆砌筑而成。其 中料石可采用毛料石、粗料石、半粗料石、西料石均可。
1、料石墙体的组砌方式有： 丁顺叠砌（同砌体的一顺一丁） 丁顺组砌（类似砌体的梅花丁） 全顺叠砌（同砌体的全顺砌筑）
一、料石墙砌筑
3
料石砌体砌筑
丁顺叠砌：要求上下皮竖缝错开1/2石长，适用于墙 后=石宽的情况。 丁顺组砌：同料石的基础砌筑方式。 全顺叠砌：要求上下皮竖缝错开1/2石长，适用于墙 后=石宽的情况；此种砌筑适用于墙后等于或大于2块石 块厚度。
一、毛石基础
2 毛石砌体砌筑
毛石―是在采石场爆破后直接得到的形状不规则的 石块。按其表面的平整程度分为乱毛石和平毛石两类。 建筑用毛石，一般要求石块中部厚度不小于150mm，长 度为300～400mm，质量约为20～30kg。
毛石基础是用乱毛石或平毛石与水泥混合砂浆或 水泥砂浆砌成。 •乱毛石：形状不规则的石块；
凸缝分为平凸缝、半圆凸缝、三角凸缝。 （作图示例勾缝形式）
4、墙面勾缝：
3 料石砌体砌筑
料石墙面勾缝前要先剔缝，将灰缝凹入20~30mm，加 浆勾缝；宜采用细砂拌置1：1.5水泥砂浆，或采用水泥石 灰砂浆，或加入防水材料。
建筑施工技术课件：石砌体施工
砌墙的组砌形式
３、 毛石墙
转角处应自纵墙(或横墙)每隔4—6皮砖高度引出不小于120mm 与横墙(或纵墙)相接 ，见下图。
砌墙的组砌形式
３、 毛石墙
交接处应自纵墙每隔4～6皮砖高度引出不小于120mm与横墙 相接，见下图。
PART.03
料石砌体
料石砌体
１、 料石砌体砌筑要点
料石砌体应采用铺浆法砌筑，料石应放置平稳，砂浆必须饱满。 砂浆铺设厚度应略高于规定灰缝厚度，其高出厚度： 细料石宜为3～5mm；粗料石、毛料石宜为6～8mm。 料石砌体的灰缝厚度：细料石砌体不宜大于5mm；粗料石和毛料石 砌体不宜大于20mm。
毛石砌体
毛石砌体的灰缝厚度宜为20— 30mm，石块间不得有相互接触 现象。 石块间较大的空隙应先填塞砂浆后 用碎石块嵌实，不得采用先摆碎石 块后塞砂浆或干填碎石块的方法。
毛石砌体
２、毛石基础
砌筑毛石基础的第一皮石块坐浆并将石块的大 面向下。毛石基础的转角处、交接处应用较大 的平毛石砌筑。
毛石基础的扩大部分，如做成阶梯形，上 级阶梯的石块应至少压砌下级阶梯石块的1／2， 相邻阶梯的毛石应相互错缝搭砌，见下图。
过梁上续砌墙时，其正中石块长度不应小于过梁净跨度的1／3，其两 旁应砌不小于2／3过梁净跨度的料石，如图。
料石砌体
料石过梁
土方工程
THANG YOU
料石砌体
１、 料石砌体砌筑要点
料石砌体的水平灰缝和竖向灰缝的砂浆饱满度均应大于 80％。
料石砌体上下皮料石的竖向灰缝应相互错开，错开长度 应不小于料石宽度的1／2。
料石砌体
料石基础的第一皮料石应坐浆丁砌， 以上各层料石可按一顺一丁进行砌筑。 阶梯形料石基础，上级阶梯的料石至 少压砌下级阶梯料石的1／3，如图。
第章 石砌体及砌块砌体施工
第章石砌体及砌块砌体施工石砌体是指石材作为主要建筑材料，利用石料之间的自然结合或胶结材料将其粘接而成的建筑体系。
砌块砌体则是指使用砌块作为主要建筑材料的建筑体系。
石砌体及砌块砌体的施工技术是建筑工程中非常重要的一部分，下面将对石砌体及砌块砌体的施工过程进行介绍。
一、准备工作石砌体及砌块砌体施工前的准备工作包括：选材、验收、到货、码放、制定施工工艺和施工方案、准备工具设备及施工人员。
1. 选材和验收选择优质的石材和砖块对石砌体及砌块砌体的质量至关重要。
在选材之前，要根据设计要求、结构要求、施工工艺选材，并对选材的石材和砖块进行验收，检查其外观的缺陷、尺寸和质量是否符合要求。
2. 到货、码放和安全隐患排查石材和砖块到达施工现场后，需要进行码放。
应按照材料性质、尺寸、批次等因素进行分类堆放，并进行盘点，以确保到货数量无误。
在码放材料时，还应对场地进行安全隐患排查，清除杂物、积水、沙土等，保证工地环境整洁且安全。
3. 制定施工工艺和施工方案根据建筑设计方案和石砌体及砌块砌体的结构要求，制定施工工艺和施工方案。
施工方案包括：施工顺序、施工方法、施工工具和设备的选择，以及人员安排等。
4. 准备工具设备和施工人员石砌体及砌块砌体施工需要准备一定的工具设备和人员。
其中，施工工具设备包括：钢锤、钢锯、铲子、切割机、立柱水平仪、恒温器、测量工具等。
施工人员包括：班组长、砌筑工、杂工、机械操作工等。
二、施工流程石砌体及砌块砌体施工的具体流程如下：1. 建筑基础处理在石砌体及砌块砌体的施工现场，首先需要对建筑基础进行处理。
处理环节主要包括：清理基础面、处理基础缝隙、找正基础等。
2. 石材和砖块的加工在石砌体及砌块砌体的施工过程中，需要对石材和砖块进行加工。
加工环节包括：测量、切割和打磨等。
3. 砌块砌体的施工在砌块砌体施工时，需要先按照施工方案在基础面上画出砌块尺寸线。
接着，使用钢锤和铲子在砌块四周切割，将多余部分打磨平整，然后在基础面上涂刷石灰水或水泥浆，然后按照外墙的长宽高比例和砌块的尺寸要求进行砌筑。
石砌体施工PPT课件
砌块施工
• 2. 错缝搭砌，搭接长度不小于砌块高度的1/3， 并不小于150mm。外墙转角处及纵横墙交接处应用 砌块互相搭接，如不能互相搭接，则每两皮应设 置一道拉结钢筋网片。
第29页/共35页
砌块施工
• 3.水平灰缝一般为10~20mm，有配筋 的 水 平 灰 缝 为 20~25mm 。 竖 缝 宽 度 15~20mm，当竖缝宽度大于40mm时应 用与砌块同强度的细石混凝土填实， 当竖缝大于100mm时，应用粘土砖镶 砌。 • 4. 当楼层高度不是砌块（包括水平
第30页/共35页
第31页/共35页
第32页/共35页
第33页/共35页
第34页/共35页
感谢您的观看！
第35页/共35页
第23页/共35页
第24页/共35页
第25页/共35页
第26页/共35页
第27页/共35页
砌块施工
• 由于中小型砌块体积较大、较重，不如砖块可以随意搬动，因此在吊装前应绘制砌块排列图，以指导吊装 砌筑施工。砌块排列图按每片纵、横墙分别绘制，要求做到：
• 1.尽量采用主规格砌块，减少镶砖；
第28页/共35页
料石墙砌筑
• 1.4 砌体转角处或交接处，应用石块相互搭接。 如交接处搭接确有困难时，则应在每一楼层范围 内至少设置钢筋网或拉结条两道。
第7页/共35页
料石墙砌筑
• 1.5 在料石和毛石或砖组合墙中，料石和毛石或 砖应同时砌筑，并每隔2～3皮料石层用丁砌层与 毛石砌体或砖砌体拉结砌合。丁砌料石的长度应 与组合墙厚度相同
料石墙砌筑
• 1.2 砌筑料石墙时，料石应放置平稳。砂浆铺设 厚度应略高于规定灰缝厚度。其高出的厚度：细 料石、半细料石宜为3～5㎜；粗料石、毛料石宜 为6～8㎜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木工程施工
1 石砌体施工
1.2 料石砌体
1.2.1 料石砌体砌筑要点
料石砌体应采用铺浆法砌筑，料石须放置平稳，砂 浆必须饱满。灰缝厚度：细料石不宜大于5mm，粗料石、 毛料石不宜大于20mm，水平灰缝和竖向灰缝的砂浆饱满 度均应大于80%。
料石砌体的上下皮料石的竖向灰缝应相互错开，错开 长度不应小于料石宽度的1/2。
转角处毛石墙和砖墙相接
交接处应自纵墙每隔4～6皮砖 高度伸出不小于120mm与横墙相接。
毛石墙的转角处与交接处应同 时砌筑，不能同时砌筑而又必须留 置的临时间断处，应砌成踏步槎。
交接处毛石墙和砖墙相接
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01）共32656=页0.第0255页5
土木工程施工
第3章 砌体工程
第8讲 石砌体及
砌块砌体施工
1 石砌体施工 2 中小型砌块砌体施工
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01）365=0.0255
土木工程施工
第8讲 石砌体及砌块砌体施工
1 石砌体施工
1.1 毛石砌体
1.1.1 毛石砌体砌筑要点
采用铺浆法砌筑，砂浆必须饱满，叠砌面的粘灰面积（砂浆饱 满度）应大于80%。
⑶ 下列部位的砌体，应采用C20砼灌实砌体的孔洞：
① 底层室内地面或防潮层以下的砌体； ② 无圈梁的檩条和楼板支承面下的一皮砌体； ③ 未设置砼梁垫的屋架、梁等构件支承处，灌实宽度、高度不 小于600mm的砌块； ④ 挑梁支承面下内外墙交接处，纵横 各灌实3个孔洞，灌实高度不小于三皮砌块。
⑷ 先砌墙与后砌隔墙交接处，应沿 墙高每400mm在水平灰缝内设置不少于 2φ4、横筋间距不大于200mm的焊接钢筋 网片。钢筋网片伸入后砌隔墙内不小于 600mm。
毛石与普通烧结砖的组合墙， 毛石砌体应与砖砌体同时砌筑，并 每隔4～6皮砖用2～3皮丁砖与毛石 砌体砌合，两种砌体间的空隙用砂 浆填塞。
（1+0.01）365=37.783
不积跬步无以至千里
毛石和砖组合墙
（1-0.01）共32656=页0.第0245页5
土木工程施工
1.1 毛石砌体
毛石墙与砖墙的转角处和交接 处应同时砌筑。转角处应自纵墙 （或横墙）每隔4～6皮砖高度伸 出不小于120mm与横墙（或纵墙） 相接。
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01）共32656=页0.第0265页5
土木工程施工
1.2.2 料石基础
料石基础的第一皮石块应座浆丁砌， 以上各层可按一顺一丁砌筑。阶梯形料 石基础，上级阶梯的料石至少压砌下级 阶梯料石的1/3。
1.2 料石砌体
1.2.3 料石墙
阶梯形料石基础
料石墙厚度等于一块料石厚度时，可采用全顺砌筑 形式；料石墙壁厚度等于二块料石厚度时，可采用两顺 一丁或丁顺组砌的砌筑。形式。
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01）共32656=页0.第0275页5
土木工程施工
1 石砌体施工
1.3 毛石挡土墙
毛石挡土墙每砌3～4皮为一个分层高度，并找平一次；外露面 的灰缝厚度不得大于40mm，分层处的错缝不得大于80mm。
挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。 墙顶土面应有适当坡度使流水流向挡土墙外侧面。
（1+0.01）365=37.783
石 砌 挡 土 墙 施 工
不积跬步无以至千里
（1-0.01）共32656=页0.第0295页5
土木工程施工
第8讲 石砌体及砌块砌体施工
2 中小型砌块砌体施工
2.1 砼小型空心砌块砌体
（1+0.01）365=37.783
不积跬步无以至千里
砌块墙与后砌隔墙 交接处加设钢筋网片
（1-0.01共）23665页=0第.01215页5
土木工程施工
2.1 砼小型空心砌块砌体
2.1.2 砼小型空心砌块砌筑施工
毛石砌体宜分皮卧砌， 各皮石块间应利用毛石自 然形状经敲打修整使之与 先砌毛石基本吻合、搭砌 紧密；
（1+0.01）365=37.783
不积跬步无以至千里
毛石基础
（1-0.01）共32656=页0.第0215页5
土木工程施工
毛石应上下错缝，内外搭 砌，不得采用外面侧立毛石、 中间填心的砌筑方法；中间不
（1+0.01）365=37.783
毛 石 基 础
不积跬步无以至千里
阶梯形毛石基础
（1-0.01）共32656=页0.第0235页5
土木工ቤተ መጻሕፍቲ ባይዱ施工
1.1 毛石砌体
1.1.3 毛石墙
毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平 毛石砌筑。每个楼层砌体的最上一皮，宜选用较大的毛石砌筑。
毛石墙每日砌筑高度不应超过1.2m。
（1-0.01）共32656=页0.第0225页5
土木工程施工
1.1 毛石砌体
1.1.2 毛石基础
砌筑毛石基础的第一皮石块应座浆，并将大面朝下；毛石砌体
的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。
阶梯形毛石基础的上级阶梯的石块应至少压砌下级阶梯石块的 1/2，相邻阶梯的毛石应相互错缝搭砌。
2.1.1 构造要求
⑴ 地面或防潮层以下的砌体应采用普通砼小砌块和M5水泥砂 浆；
⑵ 五层及五层以上房屋 的底层墙体应采用不低于 MU7.5的砼小砌块和M5的砌 筑砂浆；
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01共）23665页=0第.01205页5
土木工程施工
2.1 砼小型空心砌块砌体
毛石挡土墙
引水明渠浆砌石施工
（1+0.01）365=37.783
不积跬步无以至千里
（1-0.01）共32656=页0.第0285页5
土木工程施工
1.3 毛石挡土墙
石砌挡土墙的泄水孔设计无规定时，施工应符合下列规定：
① 泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄 水孔；
② 泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或 碎石作疏水层。
得有铲口石（尖石倾斜向外的 石块）、斧刃石（尖石向下的 石块）和过桥石（仅在两端搭
砌的石块）。
过桥石
1.1 毛石砌体
铲口石 斧刃石
毛石砌体的灰缝厚度宜为20～30mm，石块间较大 的空隙应填塞砂浆后用碎石块嵌实，不得采用先放碎石 后塞砂浆或干填碎石块的方法。
（1+0.01）365=37.783
不积跬步无以至千里
