石砌体及砌块砌体施工剖析

砌体砌筑工程施工实训ppt课件目录•砌体砌筑工程概述•施工前准备与材料选择•砌筑基本技能训练•常见砌体结构施工实训•特殊部位砌筑技巧探讨•质量检查与验收标准解读•总结回顾与拓展延伸CONTENTSCHAPTER01砌体砌筑工程概述定义与分类定义砌体砌筑工程是指利用砌块、砖、石等建筑材料，通过砂浆等粘结材料，按照一定的砌筑方法和技术要求，构筑成各种形状和尺寸的建筑物或构筑物的施工过程。

分类根据使用材料的不同，砌体砌筑工程可分为砖砌体、石砌体、砌块砌体等；根据施工方法的不同，可分为手工砌筑和机械砌筑。

历史与发展历史砌体砌筑工程历史悠久，早在古代，人们就开始使用砖、石等材料进行建筑。

随着生产技术的发展和社会的进步，砌体砌筑工程不断发展和完善。

发展近年来，随着新型建筑材料和施工技术的不断涌现，砌体砌筑工程正朝着高效、节能、环保的方向发展。

同时，计算机技术和数值模拟方法的应用也为砌体砌筑工程的设计和施工提供了有力支持。

砌体结构特点与优势特点砌体结构具有取材方便、造价低廉、保温隔热性能好、耐火耐久等优点。

同时，由于砌体材料的多孔性和脆性，使得砌体结构在受力性能方面存在一定的局限性。

优势与钢筋混凝土结构相比，砌体结构具有自重轻、节约材料、缩短工期等优势。

此外，在地震等自然灾害中，砌体结构具有较好的抗震性能，能够减少人员伤亡和财产损失。

CHAPTER02施工前准备与材料选择审查施工图纸的完整性和准确性，确保图纸符合设计规范和施工要求。

了解设计意图和工程特点，明确各部位砌体砌筑的施工工艺和质量标准。

进行施工图纸交底，使施工人员充分理解设计意图和施工要求，确保施工顺利进行。

施工图纸审查及交底材料选用与验收标准根据设计要求，选用符合规范要求的砌块、砂浆等材料。

对进场的砌块进行外观检查，确保其尺寸准确、外观整洁，无裂缝、缺棱掉角等缺陷。

对砂浆进行试配，确定合适的配合比，确保其和易性、保水性和强度等性能满足施工要求。

搭设安全设施，如安全网、安全栏杆等，确保施工人员的人身安全。

砌体工程施工的问题一、施工前的准备工作1. 设计图纸审查问题砌体工程的施工应依据设计图纸进行，因此在施工前需要仔细审查设计图纸，确保施工方案和要求清晰明确。

同时，对于设计图纸中存在的问题或疑虑，应及时与设计师沟通，以免施工过程中出现纰漏。

2. 施工材料准备问题在进行砌体工程施工前，需要充分准备好必要的施工材料，包括砖块、石块、混凝土块、沙子、水泥等。

施工材料的质量和规格应符合设计要求，以确保施工质量。

3. 施工人员和机械设备问题砌体工程的施工需要有一定的专业技术和工作经验，因此在施工前需要招聘具有相关经验的施工人员，并准备好适用的机械设备，如砌筑机、搅拌机等。

确保施工人员和机械设备的配备和资质。

二、砌体墙体施工问题1. 砌筑规格和尺寸问题在进行砌体墙体施工时，需要根据设计要求正确选择砌筑材料，并按照规格和尺寸要求进行砌筑。

砌筑规格和尺寸的选择应与设计图纸一致，保证墙体的整体结构强度和稳定性。

2. 砌筑工艺和砌筑方法问题砌筑工艺和砌筑方法是砌体工程施工中的关键环节。

在进行砌体墙体施工时，需要严格按照规定的砌筑工艺和砌筑方法进行操作，确保墙体的稳固性和垂直度。

注意砌筑过程中的接缝处理、砂浆配比和压实等细节。

3. 砌筑质量监控问题砌体墙体施工完成后，需要进行质量验收。

在进行砌体工程施工时，应定期进行质量监控和检测，及时发现和解决问题，确保砌筑质量达到设计要求。

三、砌体结构施工问题1. 砌体墙体与结构连接问题在进行砌体结构施工时，需要特别注意砌体墙体与结构的连接处。

连接处的设计和砌筑应符合相关规范和标准，确保结构的整体稳定性和承载能力。

2. 砌筑结构荷载问题砌体结构施工完成后，需要进行荷载测试。

在进行荷载测试时，应按照设计要求和规范进行操作，确保砌体结构的承载能力达到设计要求。

3. 砌体结构验收问题砌体结构完工后，需要进行验收。

验收过程中应注意砌体结构的整体稳定性、墙体的垂直度和平整度等方面，确保砌体结构的质量和安全性。

砌体施工方案(最终)
砌体施工是建筑工程中的重要步骤，施工方案的设计和执行直接影响着建筑的
质量和安全性。

本文将就砌体施工的各个环节进行详细介绍和分析，以确保工程质量和施工效率。

1. 砌体材料选择
砌体的主要材料包括砖块、砂浆和石膏，选材时要根据工程设计要求和环境条
件进行选择。

砖块的强度和吸水率要符合标准，砂浆要具有良好的粘结性和抗压性，石膏要具有一定的耐候性和成型性。

2. 基础处理
在进行砌体施工之前，要对基础进行充分处理，确保基础平整、牢固，同时要
保证基础的防水性和抗震性能。

3. 砌体墙体施工
砌体墙体的施工是砌体施工的核心环节，施工时要注意砖块的摆放方式、砂浆
的搅拌比例和施工工艺，确保墙体的垂直度和强度。

4. 管道预埋和槽道施工
在砌体施工过程中，要预留管道和槽道位置，确保日后的管道敷设和维护工作
能够顺利进行，避免二次破坏。

5. 粉刷和装饰工程
砌体施工完成后，需要进行粉刷和装饰工程，保护墙体并美化建筑外观，提升
整体质量。

6. 项目验收
最后，对砌体施工的工程进行全面验收，确保施工质量符合设计要求，保障建
筑的安全和稳固性。

结语
砌体施工是建筑工程中不可或缺的一环，只有严格按照规范和标准进行施工，
才能确保建筑的质量和稳定性。

正确选材、合理施工、细致验收是保障工程质量的关键，每一个环节都要严谨细致，确保工程顺利进行并圆满完成。

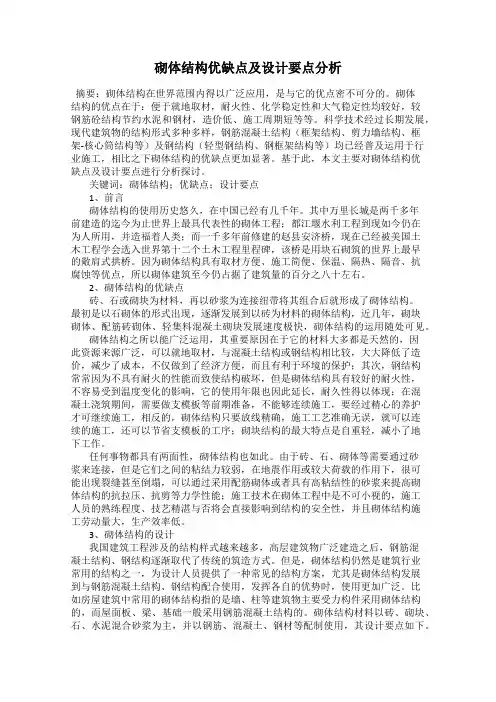

砌体结构优缺点及设计要点分析摘要：砌体结构在世界范围内得以广泛应用，是与它的优点密不可分的。

砌体结构的优点在于：便于就地取材，耐火性、化学稳定性和大气稳定性均较好，较钢筋砼结构节约水泥和钢材，造价低、施工周期短等等。

科学技术经过长期发展，现代建筑物的结构形式多种多样，钢筋混凝土结构（框架结构、剪力墙结构、框架-核心筒结构等）及钢结构（轻型钢结构、钢框架结构等）均已经普及运用于行业施工，相比之下砌体结构的优缺点更加显著。

基于此，本文主要对砌体结构优缺点及设计要点进行分析探讨。

关键词：砌体结构；优缺点；设计要点1、前言砌体结构的使用历史悠久，在中国已经有几千年。

其中万里长城是两千多年前建造的迄今为止世界上最具代表性的砌体工程；都江堰水利工程到现如今仍在为人所用，并造福着人类；而一千多年前修建的赵县安济桥，现在已经被美国土木工程学会选入世界第十二个土木工程里程碑，该桥是用块石砌筑的世界上最早的敞肩式拱桥。

因为砌体结构具有取材方便、施工简便、保温、隔热、隔音、抗腐蚀等优点，所以砌体建筑至今仍占据了建筑量的百分之八十左右。

2、砌体结构的优缺点砖、石或砌块为材料，再以砂浆为连接纽带将其组合后就形成了砌体结构。

最初是以石砌体的形式出现，逐渐发展到以砖为材料的砌体结构，近几年，砌块砌体、配筋砖砌体、轻集料混凝土砌块发展速度极快，砌体结构的运用随处可见。

砌体结构之所以能广泛运用，其重要原因在于它的材料大多都是天然的，因此资源来源广泛，可以就地取材，与混凝土结构或钢结构相比较，大大降低了造价，减少了成本，不仅做到了经济方便，而且有利于环境的保护；其次，钢结构常常因为不具有耐火的性能而致使结构破坏，但是砌体结构具有较好的耐火性，不容易受到温度变化的影响，它的使用年限也因此延长，耐久性得以体现；在混凝土浇筑期间，需要做支模板等前期准备，不能够连续施工，要经过精心的养护才可继续施工，相反的，砌体结构只要放线精确，施工工艺准确无误，就可以连续的施工，还可以节省支模板的工序；砌块结构的最大特点是自重轻，减小了地下工作。

浅谈对砌筑工程的认识通过这一期的培训学习，与施工时遇到的问题结合，浅析对砌筑工程的认识。

砌筑工程是利用砌筑砂浆对砖、石和砌块的砌筑,因具有取材方便、技术成熟、造价低廉等优点,在工业与民用建筑和构筑物工程中被广泛采用。

文章主要就砖墙砌筑施工工艺进行分析,应做到横平竖宜、灰浆饱满、错缝搭砌、接搓可靠。

砌体的质量应符合施工验收规范和操作规程的要求,并就施工质量控制要求提出了相应的控制措施。

质量要求是:横平竖直，砂浆饱满，厚薄均匀，上下错缝，内外搭砌，接槎牢固。

质量检查包括水平灰缝厚度，竖直灰缝厚度。

墙体垂直度，水平度，砌块尺寸（长宽高等），砌块表面质量（有无缺棱掉角），此外还有构造柱是否留马牙搓，砖墙上部是不是斜砌等等。

砌体施工时，基本的原则是先两头后中间，先外圈后里边，即应先砌角隅石，后砌镶面石：先砌外圈得定位行列，再砌里层从而形成整体。

1、角隅石砌筑。

角隅石是保证砌体尺寸的关键所在，施工前必须经测量精确放样，做好标记，有条件的，最后在角隅石安放好后重新复核一遍，以免失误。

角隅石安放一定要稳固，座底砂浆必须饱满。

安放好后的角隅石在施工过程中尽量避免碰撞。

2、镶面块石砌筑。

镶面块石砌筑是决定整个砌筑工程外观质量和平面线形、表面平整度的关键环节。

正式砌筑前应先根据砌体高度计算层数，选好石料，以保证砌筑到顶目寸不出现薄层。

砌体的外露面镶面种类应该符合设计规定，位于流冰或有严重漂流物河中的墩台，宜选用较坚硬的石料进行镶砌。

砌筑时应严格控制每层的平面位置和高度，必须应该先拉线，如果设计要求有面坡，必须安装龙门架，并以锤球吊线检查，确定无误后，方可砌筑。

镶面块石应丁顺相间或两侧一丁排列，砌缝应横平竖直，砌缝宽度横缝控制在2.5～2.8cm以内，竖缝控制在1．5～1.8cm 以内。

上下层竖缝错开的距离不应小于10cm，同时在丁石的上层或下层不宜有竖缝。

镶面块石安放时注意不要上下颠倒，要让所有外露面的纹理方向一致。

砌筑工程包括：砖基础、砖砌体、砖构筑物、砌块砌体、石砌体、砖散水等工程。

（一）砖基础（分部编码：010301）砖基础项目适用于各种类型的砖基础，包括柱基础、墙基础、烟囱基础、水塔基础、管道基础等。

砖基础（项目编码：010301001）（1）项目特征：垫层材料种类、厚度；砖品种、规格、强度等级；基础类型；基础深度；砂浆强度等级。

（2）计算规则：工程量按设计图示尺寸以体积（m3）计算。

包括附墙垛基础宽出部分体积，扣除地梁（圈梁）、构造柱所占体积，不扣除基础大放脚 T形接头处的重叠部分及嵌入基础内的钢筋、铁件、管道、基础砂浆防潮层和单个面积 0.3m2以内的孔洞所占体积，靠墙暖气沟的挑檐不增加。

基础长度：外墙按中心线，内墙按净长线计算。

（3）工程内容：砂浆制作、运输；铺设垫层、防潮层；砌砖；材料运输；（4）说明：①基础垫层包括在基础项目内。

②砖基础与砖墙（身）划分应以设计室内地坪为界（有地下室的按地下室室内设计地坪为界），以下为基础，以上为墙（柱）身。

基础与墙身使用不同材料，位于设计室内地坪±300mm 以内时以不同材料为界，超过 ±300mm，应以设计室内地坪为界。

砖围墙应以设计室外地坪为界，以下为基础，以上为墙身。

（二）砖砌体（分部编码：010302）1.实心砖墙（项目编码：010302001）实心砖墙项目适用于各种类型、不同砂浆种类、不同厚度的实心砖墙，可分为外墙、内墙、围墙、双面混水墙、双面清水墙、单面清水墙、直形墙、弧形墙等。

（1）项目特征：砖品种、规格、强度等级；墙体类型；墙体厚度；墙体高度；勾缝要求；砂浆强度等级、配合比。

（2）计算规则：工程量按设计图示尺寸以体积（m3）计算。

扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。

不扣除梁头、板头、檩头、垫木、木楞头、檐椽木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积 0.3m2以内的孔洞所占体积。

第章石砌体及砌块砌体施工石砌体是指石材作为主要建筑材料，利用石料之间的自然结合或胶结材料将其粘接而成的建筑体系。

砌块砌体则是指使用砌块作为主要建筑材料的建筑体系。

石砌体及砌块砌体的施工技术是建筑工程中非常重要的一部分，下面将对石砌体及砌块砌体的施工过程进行介绍。

一、准备工作石砌体及砌块砌体施工前的准备工作包括：选材、验收、到货、码放、制定施工工艺和施工方案、准备工具设备及施工人员。

1. 选材和验收选择优质的石材和砖块对石砌体及砌块砌体的质量至关重要。

在选材之前，要根据设计要求、结构要求、施工工艺选材，并对选材的石材和砖块进行验收，检查其外观的缺陷、尺寸和质量是否符合要求。

2. 到货、码放和安全隐患排查石材和砖块到达施工现场后，需要进行码放。

应按照材料性质、尺寸、批次等因素进行分类堆放，并进行盘点，以确保到货数量无误。

在码放材料时，还应对场地进行安全隐患排查，清除杂物、积水、沙土等，保证工地环境整洁且安全。

3. 制定施工工艺和施工方案根据建筑设计方案和石砌体及砌块砌体的结构要求，制定施工工艺和施工方案。

施工方案包括：施工顺序、施工方法、施工工具和设备的选择，以及人员安排等。

4. 准备工具设备和施工人员石砌体及砌块砌体施工需要准备一定的工具设备和人员。

其中，施工工具设备包括：钢锤、钢锯、铲子、切割机、立柱水平仪、恒温器、测量工具等。

施工人员包括：班组长、砌筑工、杂工、机械操作工等。

二、施工流程石砌体及砌块砌体施工的具体流程如下：1. 建筑基础处理在石砌体及砌块砌体的施工现场，首先需要对建筑基础进行处理。

处理环节主要包括：清理基础面、处理基础缝隙、找正基础等。

2. 石材和砖块的加工在石砌体及砌块砌体的施工过程中，需要对石材和砖块进行加工。

加工环节包括：测量、切割和打磨等。

3. 砌块砌体的施工在砌块砌体施工时，需要先按照施工方案在基础面上画出砌块尺寸线。

接着，使用钢锤和铲子在砌块四周切割，将多余部分打磨平整，然后在基础面上涂刷石灰水或水泥浆，然后按照外墙的长宽高比例和砌块的尺寸要求进行砌筑。

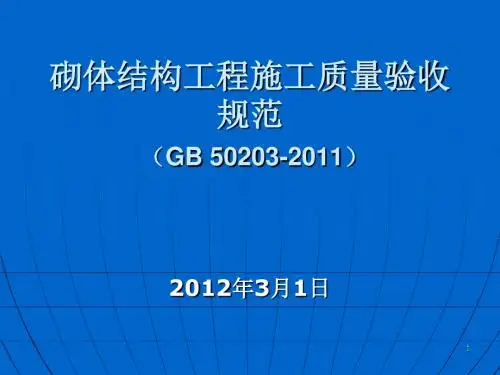

砌体工程施工规范最新标准——GB50203-2011砌体结构工程施工质量验收规范（GB50203-2011）是为了加强建筑工程的质量管理，统一砌体结构工程施工质量的验收，保证工程质量而制定的。

本规范适用于建筑工程的砖、石、小砌块等砌体结构工程的施工质量验收。

以下是砌体工程施工规范的最新标准。

一、总则1.0.1 本规范旨在确保建筑工程砌体结构施工质量，提高建筑物安全性能，符合我国建筑工程质量管理的有关规定。

1.0.2 本规范适用于各类建筑工程的砌体结构施工质量验收，包括砖砌体、石砌体、小砌块砌体等。

1.0.3 砌体结构工程施工中的技术文件和承包合同对施工质量验收的要求不得低于本规范的规定。

1.0.4 本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。

1.0.5 砌体结构工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。

二、术语和定义2.0.1 砌体结构：由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。

包括砖砌体、砌块砌体和石砌体结构。

2.0.2 配筋砌体：由配置钢筋的砌体作为建筑物主要受力构件的结构。

包括网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋小砌块砌体剪力墙结构。

2.0.3 块体：砌体所用各种砖、石、小砌块的总称。

2.0.4 小型砌块：块体主规格的高度大于115mm而又小于380mm的砌块。

包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。

三、施工质量验收3.1 一般规定3.1.1 砌体结构工程施工应按照设计文件和本规范的要求进行。

3.1.2 砌体结构工程施工前，应编制施工组织设计，明确施工工艺、质量控制措施、施工安全措施等。

3.1.3 砌体结构工程施工过程中，应加强过程控制，确保施工质量。

3.1.4 砌体结构工程验收时，应按照本规范的要求进行。

石砌体工程施工方法要点
1、在土基上砌筑毛石或料石，砌筑前基础先进行夯实，立好皮数杆，皮数杆间要拉准线。

2、选用毛石应质地坚实，无风化剥落和裂纹且应呈块状，中部厚度不宜小于150mm，料石不管是粗料石、细料石，其宽、厚均不宜小于200mm，长度不宜大于厚度的4倍。

3、毛石砌体宜分皮卧砌，上下错缝，不得采用两外侧砌筑，中间牵小块石的砌筑方法。

4、砌筑毛石基础的第—石块应座浆，并将大面向下，如是阶梯型基础，上级阶梯的石块应至少压砌下级阶梯的1/2。

5、毛石墙必须设置拉结石，拉结石均匀分布，相互错开，—般每0.7m2墙面至少设置一块，且同皮内的中距不应大于2m。

拉结石的长度，如墙厚≤400mm，应等于墙厚，墙厚＞400mm，可用两块拉结石内外塔接，塔接长度不应小于150mm，且其中一块不应小于墙厚的2/3。

6、料石砌休第一皮用丁砌层座浆砌，阶梯型基础、上级阶梯至少压砌下级阶梯的1/3。

一般砌体厚度大于两块料石宽度时，第—皮以上宜采用顶顺组砌，丁砌石应交错设置，其中间距不应大于2m。

7、判石砌体灰缝厚度：细料石砌体不宜大于5mm，半洗细料石不宜大于10mm，粗料石砌体不宜大于20mm，砂浆铺设厚度应比规定灰缝厚度3～6mm。

8、毛石砌体的第一皮及转角处，交接处和洞口处，应用较大的平毛石砌筑，每层(包括基础)砌体的最上一皮，宜选用较大的毛石砌筑。
