高考物理图像法解决物理试题技巧(很有用)及练习题

  • 格式：doc
  • 大小：570.50 KB
  • 文档页数：12

高考物理图像法解决物理试题技巧(很有用)及练习题一、图像法解决物理试题1．总书记在党的十九大报告中提出了坚决打赢蓝天保卫战，前几年雾霾已经严重的影响了人们的生活．在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶．某时刻两车司机同时听到前方有事故发生的警笛提示，同时开始刹车．两辆车刹车时的v –t 图象如图，下列说法正确的是A ．甲车的加速度大于乙车的加速度B ．24s =t 时两车的速度均为8m/sC ．若两车发生碰撞，开始刹车时两辆车的间距一定等于48 mD ．若两车发生碰撞，则可能是在刹车24 s 以后的某时刻发生相撞 【答案】B 【解析】 【详解】A 、甲车的加速度大小22111161m/s m/s 483v a t ∆===∆，乙车的加速度大小22212201m/s m/s 402v a t ∆===∆，则甲车的加速度小于乙车的加速度，故选项A 错误； B 、24s t =时两车的速度均为0111624m/s 8m/s 3v v a t =-=-⨯=，故选项B 正确； C 、0-24s 内，甲车的位移116824m 288m 2x +=⨯=，乙车的位移220824m 336m 2x +=⨯=，两者位移之差2148m x x x ∆=-=，若两车在24s t =时刻相撞，则开始刹车时两辆车的间距等于48m ，若两车在24s t =时刻之前相撞，开始刹车时两辆车的间距小于48m ，故选项C 错误；D 、若两车速度相等时没有相撞，则速度相等后，甲车的速度比乙车的大，两车不可能再相撞，故选项D 错误．2．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

3．我国“蛟龙号”深潜器在某次实验时，内部显示屏上显示了从水面开始下潜到返回水面过程中的速度图象，如图所示．以下判断正确的是（）A．6min～8min内，深潜器的加速度最大B．4min～6min内，深潜器停在深度为60m处C．3min～4min内，深潜器的加速度方向向上D．6min～10min内，深潜器的加速度不变【答案】C【解析】【详解】A、v-t图象的斜率表示加速度，则知0-1min内和3-4min内深潜器的加速度最大，故A错误；B、v-t图象和横坐标围成的面积表示位移大小，0-4min内位移大小为：1h=⨯+⨯=，4-6min内静止不动，则4 min～6 min内，深潜器停在(120240)2m360m2深度为360m;故B错误.C、3-4min内，减速下降，则加速度向上，故C正确；D、8min前后，深潜器的加速度方向是不同的，加速度是变化的，故D错误；4．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同 【答案】B 【解析】 【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。

5．下列给出的四组（每组两个图象）图象中，能够反映同一直线运动的是（ ）A ．B ．C ．D ．【答案】C【解析】 【详解】AB ．A 图中v -t 图像表示先匀速后匀加速，所以x -t 图像错误，A 错误；同理B 也错误； C ．C 图中x -t 图像表示物体先静止，后匀速，匀速速度为2m/s ，因此v -t 图像正确，故C 正确；D ．D 图中没有匀加速所以v -t 图像不对，D 错误。

故选C 。

【点睛】此类题型考察了v -t 图像与x -t 图像的相互转化。

6．如图甲、乙所示为某物体在0～t 时间内运动的x ~t 图线和v ~t 图线，由图可知，在0～t 1时间内( )A ．物体做的是曲线运动B ．物体做加速度越来越小的运动C ．图甲中12t 时刻，图线的斜率为02v D ．x 1－x 0＞02v t 1 【答案】C 【解析】 【详解】A.x -t 图线和v -t 图线只能用来描述直线运动；故A 错误.B.由乙图可知，物体做加速度恒定的直线运动；故B 错误.C.图甲中图象的斜率表示物体运动的速度，由乙图可知，甲图中12t 时刻，图线的斜率为02v ；故C 正确. D.乙图所围面积表示物体运动的位移，即x 1－x 0＞2v t 1;故D 错误.7．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2，3.5)、Q (6，5)。

如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是3∶2C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10 【答案】A 【解析】 【详解】A ．根据电源U I -图线可知：11005ΩΩ804r -==- 21005ΩΩ1206r -==- 则有：12:3:2r r =故A 正确；B ．根据电源U I -图线可知：1210V E E ==电源1与电源2的电动势之比是1∶1，故B 错误；CD ．灯泡伏安特性曲线与电源外特性曲线的交点即为灯泡与电源连接时的工作状态，则有：1 3.5V U =，15A I = 25V U =，26A I =可得：11117.5W P U I ==，1110.7ΩU R I == 22230W P U I ==，2225Ω6U R I == 小灯泡的电阻之比为：12::2125R R =小灯泡消耗的功率之比为：12:7:12P P =故C 、D 错误； 故选A 。

8．甲、乙两物体同时、同地出发，它们的“速度—时间”图象如图所示．则下列说法正确的是( )A ．甲、乙两图线的交点表示两物体相遇B ．甲、乙两物体做曲线运动C ．甲物体先加速后减速，乙物体一直做加速运动D ．甲、乙两物体都做加速运动，甲物体的加速度一直减小，乙物体的加速度一直增大 【答案】D 【解析】 【分析】 【详解】v-t 图象只表示两个方向即正方向和负方向，所以只能表示物体做直线运动的情况，B 错；图象上的交点表示该时刻两物体速度相等，A 错；由图象知甲、乙两物体速度都增加，故C 错；v-t 图象中图线上每一点的切线的斜率为该点的瞬时加速度，甲物体的曲线上每点的切线的斜率一直减小，所以甲物体做加速度减小的加速运动，而乙物体的加速度一直增大D 对． 故选D 【点睛】关于v-t 图像要了解图像中切线的斜率表示加速度，图像包围的面积代表走过的位移．9．一质点沿x 轴正方向做直线运动，通过坐标原点时开始计时，其xt t-的图象如图所示，则( )A ．质点做匀加速直线运动，加速度为1.0m/s 2B ．质点在1s 末速度为1.5m/sC ．质点在第1s 内的平均速度0.75m/sD ．质点做匀速直线运动，速度为0.5m/s 【答案】AB 【解析】 【分析】 【详解】 A 、D 、由图得：0.50.5x t t =+，根据2012x v t at =+，得：02x av t t =+，对比可得：20.5m/s 2a=，则加速度为a =2×0.5=1m/s2，由图知质点的加速度不变，说明质点做匀加速直线运动，故A 正确，D 错误.B 、质点的初速度v 0=0.5m/s ，在1s 末速度为v =v 0+at =0.5+1=1.5m/s ；故B 正确.C 、质点在第1s 内的平均速度00.5 1.5m/s 1m/s 22v v v ++===，故C 错误.10．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线．如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法正确的是 ( )A ．在这两种连接状态下，小灯泡的电阻之比是1∶2；B ．电源1和电源2的电动势之比是1∶1；C ．在这两种连接状态下，小灯泡消耗的功率之比是1∶2；D ．电源1和电源2的内阻之比是11∶7． 【答案】BCD 【解析】 【分析】 【详解】灯泡伏安特性曲线与电源外特性曲线的交点即为灯泡与电源连接时的工作状态则连接电源Ⅰ时，功率P 1=U 1I 1=15W ，电阻11135U R I ==Ω 连接电源Ⅱ时，功率P 2=U 2I 2=30W ，电阻22256U R I ==Ω，所以在这两种连接状态下，小灯泡的电阻之比是18∶25；在这两种连接状态下，小灯泡消耗的功率之比是1∶2，故A错误，C正确；U-I图象的纵轴截距表示电动势，故E1=E2=10V，故B正确．U-I图象的斜率的绝对值表示内电阻，根据电源U-I图线，电源1的内阻110 7r=Ω , 电源1的内阻110 11r=Ω，所以电源1和电源2的内阻之比是11∶7，故D正确．11．一物块在空中某位置从静止开始沿直线下落，其速度v随时间t变化的图线如图所示．则物块A．第一个t0时间内的位移等于第二个t0时间内的位移B．第一个t0时间内的平均速度等于第二个t0时间内的平均速度C．第一个t0时间内重力的冲量等于第二个t0时间内重力的冲量D．第一个t0时间内合外力的功大小等于第二个t0时间内合外力的功大小【答案】CD【解析】【分析】【详解】AB．速度时间图象中，图线与横轴围成的面积表示物块的位移；则物块第一个t0时间内的位移小于第二个t0时间内位移．据xvt=得，物块第一个t0时间内的平均速度小于第二个t0时间内的平均速度．故AB两项错误．C．冲量I mgt=，可知第一个t0时间内重力的冲量等于第二个t0时间内重力的冲量．故C 项正确．D．根据动能定理可知，合外力对物块做的功等于动能的改变量．由图知，第一个t0时间内动能的变化量大小等于第二个t0时间内动能的变化量大小，则第一个t0时间内合外力的功大小等于第二个t0时间内合外力的功大小．故D项正确．12．长木板A放在光滑的水平面上，质量为m=2kg的另一物体B以水平速度v0=2m/s滑上原来静止的长木板A的表面，由于A、B间存在摩擦，之后A、B速度随时间变化情况如图所示，则下列说法正确的是()A．木板获得的动能为2JB．系统损失的机械能为2JC．木板A的最小长度为1mD．A、B间的动摩擦因数为0.1【答案】BCD【解析】【详解】A．根据速度时间图像可知木板最终的速度为v=1m/s，从B刚滑上A开始，到两者共速，过程中，将两者看做一个整体，整体所受合力为零，故整体动量守恒，设木板的质量为M，则根据动量守恒定律可得：，解得：，故木板获得的动能为，A错误；B．系统减少的动能为，B正确；C．图像图线与坐标轴围成的面积表示位移，则由图得到：0-1s内B的位移为，A的位移为，木板A的最小长度为C正确；D．由斜率大小等于加速度大小，得到B的加速度大小为，根据牛顿第二定律得，代入解得，D 正确．13．2017年4月23日，青岛快乐运动秀之遥控车漂移激情挑战，挑战赛中若ab 两个遥控车同时同地向同一方向做直线运动，它们的v ﹣t 图象如图所示，则下列说法正确的是（ ）A ．b 车启动时，a 车在其前方2m 处B ．运动过程中，b 车落后a 车的最大距离为4mC ．b 车启动3s 后正好追上a 车D ．b 车超过a 车后，两车不会再相遇 【答案】CD 【解析】 【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知b 在2t s =时启动，此时a 的位移为12112x m m =⨯⨯=，即a 车在b 前方1m 处，故选项A 错误； B 、当两车的速度相等时相距最远，最大距离为：11(13)1?11 1.522max s m m m =⨯⨯-⨯⨯=＋，选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，b 车启动3s 后位移132m 4m 2b x +=⨯=，a 的位移531m 4m 2a x +=⨯=，故选项C 正确； D 、b 车超过a 车后，由于b 的速度大，所以不可能再相遇，选项D 正确． 【点睛】本题关键是根据速度-时间图象得到两个物体的运动规律，然后根据速度-时间图象与时间轴包围的面积表示位移大小，结合初始条件进行分析处理．14．一物体沿直线运动，其速度v 随时间t 变化的图象如图所示．由图象可知A ．在0~2 s 内物体的加速度大小为10 m/s 2B ．在2~4 s 内物体的加速度大小为10 m/s 2C ．在0~4 s 内物体的位移大小为60 mD ．在0~4 s 内物体的位移大小为80 m【答案】BC【解析】A 、B 、根据图线的斜率可知，在0-2s 内物体的加速度为零，2-4s 内加速度大小2220m/s 10m/s 2v a t ∆===∆，故A 错误，B 正确．C 、D 、根据图线与时间轴围成的面积知，0-4s 内物体的位移1(24)20m 60m 2x =⨯+⨯=，故C 正确，D 错误．故选BC ． 【点睛】解决本题的关键知道速度时间图线的物理意义，知道图线的斜率表示加速度，图线与时间轴围成的面积表示位移．15．有四个物体A 、B 、C 、D,物体A 、B 运动的x-t 图像如图甲所示；物体C 、D 从同一地点沿同一方向运动的v-t 图像如图乙所示．根据图象做出的以下判断中正确的是A ．物体A 和B 均做匀变速直线运动B ．在0～3s 的时间内，物体A 、B 的间距逐渐增大C ．t =3s 时，物体C 、D 的速度相同D ．在0～3s 的时间内，物体C 与D 的间距逐渐减小【答案】BC【解析】【分析】位移时间图象中倾斜的直线表示物体做匀速直线运动，斜率等于速度；坐标的变化量表示位移．速度时间图象的“面积”表示位移，交点表示速度相等，分析两物体的运动情况，判断C 、D 间距离的变化.【详解】A ．由甲图看出：物体A 和B 位移时间图+象都是倾斜的直线，斜率不变，速度不变，说明物体A 和B 都做匀速直线运动，故A 错误；B ．A 图线的斜率大于B 图线的斜率，A 的速度比B 的大，则知在0～3s 的时间内，A 在B 的前方，两者间距逐渐增大，故B 正确；C ．t =3s 时，物体C 、D 的图线相交，两者速度相同，故C 正确；D ．由乙图看出：0-3s 内，D 的速度比C 的大，C 、D 是从同一地点沿同一方向开始运动的，所以D 在C 的前方，两者间距增大．故D 错误。

合集下载

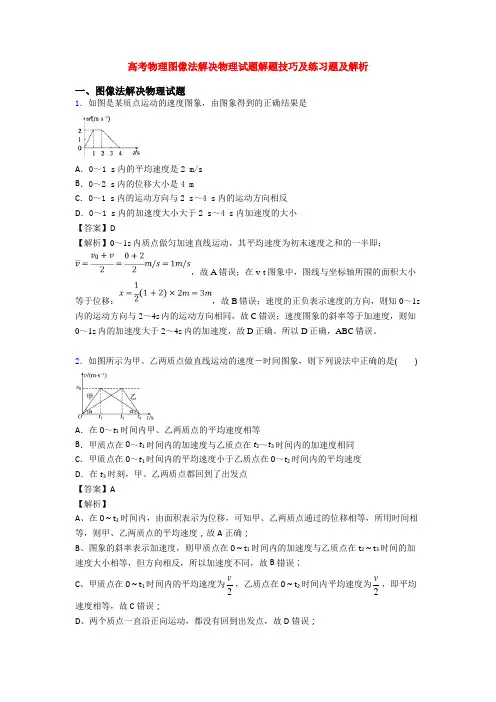

高考物理图像法解决物理试题解题技巧及练习题及解析

高考物理图像法解决物理试题解题技巧及练习题及解析

高考物理图像法解决物理试题解题技巧及练习题及解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小 【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。

所以D 正确，ABC 错误。

2．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点 【答案】A 【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误；故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．3．从1907 年起，密立根就开始测量金属的遏止电压C U （即图1 所示的电路中电流表G 的读数减小到零时加在电极K 、A 之间的反向电压）与入射光的频率ν，由此算出普朗克常量h ，并与普朗克根据黑体辐射得出的h 相比较，以检验爱因斯坦光电效应方程的正确性．按照密立根的方法我们利用图示装置进行实验，得到了某金属的 C U ν-图像如图2 所示．下列说法正确的是A ．该金属的截止频率约为4．27× 1014 HzB ．该金属的截止频率约为5．50× 1014 HzC ．该图线的斜率为普朗克常量D ．该图线的斜率为这种金属的逸出功 【答案】A 【解析】 【分析】 【详解】试题分析：设金属的逸出功为0W ，截止频率为c ν，因此0W h ν=；光电子的最大初动能Ek 与遏止电压UC 的关系是k c E eU =，光电效应方程为0kE h W ν=-；联立两式可得：0C W h U e eν=-，因此图像的斜率为he ，ＣＤ错误；当C 0U =可解得144.310c Hz νν==⨯，即金属的截止频率约为Hz ，在误差允许范围内，可以认为A 正确；B 错误． 考点：光电效应．4．如图，光滑水平面上放着长木板B ，质量m ＝2kg 的木块A 以速度v 0＝2m/s 滑上原来静止的长木板B 的上表面，由于A 、B 之间存在有摩擦，之后，A 、B 的速度随时间变化情况如右图所示，重力加速度g ＝10m/s 2.则下列说法正确的是（ ）A ．A 、B 之间动摩擦因数为0.1 B ．长木板的质量为1 kgC ．长木板长度至少为2mD ．A 、B 组成系统损失机械能为4J 【答案】A 【解析】 【分析】A 在B 的表面上滑行时，根据v -t 图像的斜率可得到A 的加速度大小，由牛顿第二定律求得动摩擦因数。

高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析

高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析

高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。

下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。

由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。

由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。

故A、D错误；故选BC。

【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。

2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A．把小球B从地面拉到P的正下方时力F做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落 1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s【答案】BC【解析】【分析】【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误.故选BC.【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．5．如图物体A 和B 的质量均为m ，且分别用轻绳连接跨过定滑轮(不计绳与滑轮、滑轮与轴之间的摩擦)．当用水平变力F 拉物体B 沿水平方向向右做匀速直线运动的过程中( )A ．物体A 也做匀速直线运动B ．绳子的拉力始终大于物体A 所受的重力C ．物体A 的速率小于物体B 的速率D ．地面对物体B 的支持力逐渐减小【答案】BD【解析】【分析】【详解】由速度的分解可得v A =v B cosα,而在B 向右运动的过程中,α减小,所以A 做变速运动,由数学知识可知v A 增大,即A 加速上升,绳子拉力大于重力,A 错,B 正确;由公式v A =v B cosα,可知C 错；分析A 的运动可知，当a 角趋于零时，A 的运动趋于匀速，A 的加速度减小,所以绳子对A 的拉力减小,D 正确，故选BD【点睛】本题难度较小，对于绳子末端的分解问题，注意两个分运动方向为：沿着绳子拽和垂直绳子摆6．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m【答案】BC【解析】【分析】【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．7．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．8．如图所示，两等量负点电荷固定在A、B两点。

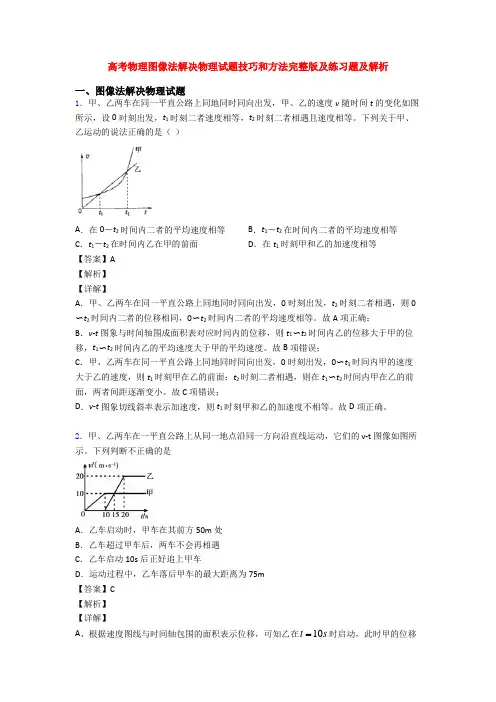

高考物理图像法解决物理试题技巧和方法完整版及练习题及解析

高考物理图像法解决物理试题技巧和方法完整版及练习题及解析

高考物理图像法解决物理试题技巧和方法完整版及练习题及解析一、图像法解决物理试题1．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v 随时间t 的变化如图所示，设0时刻出发，t 1时刻二者速度相等，t 2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（ ）A ．在0〜t 2时间内二者的平均速度相等B ．t 1〜t 2在时间内二者的平均速度相等C ．t 1〜t 2在时间内乙在甲的前面D ．在t 1时刻甲和乙的加速度相等【答案】A【解析】【详解】 A ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t 2时刻二者相遇，则0〜t 2时间内二者的位移相同，0〜t 2时间内二者的平均速度相等。

故A 项正确； B ．v -t 图象与时间轴围成面积表对应时间内的位移，则t 1〜t 2时间内乙的位移大于甲的位移，t 1〜t 2时间内乙的平均速度大于甲的平均速度。

故B 项错误；C ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t 1时间内甲的速度大于乙的速度，则t 1时刻甲在乙的前面；t 2时刻二者相遇，则在t 1〜t 2时间内甲在乙的前面，两者间距逐渐变小。

故C 项错误；D ．v -t 图象切线斜率表示加速度，则t 1时刻甲和乙的加速度不相等。

故D 项正确。

2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。

下列判断不正确的是A ．乙车启动时，甲车在其前方50m 处B ．乙车超过甲车后，两车不会再相遇C ．乙车启动10s 后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m【答案】C【解析】【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s 时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确； 不正确的是选选项C 。

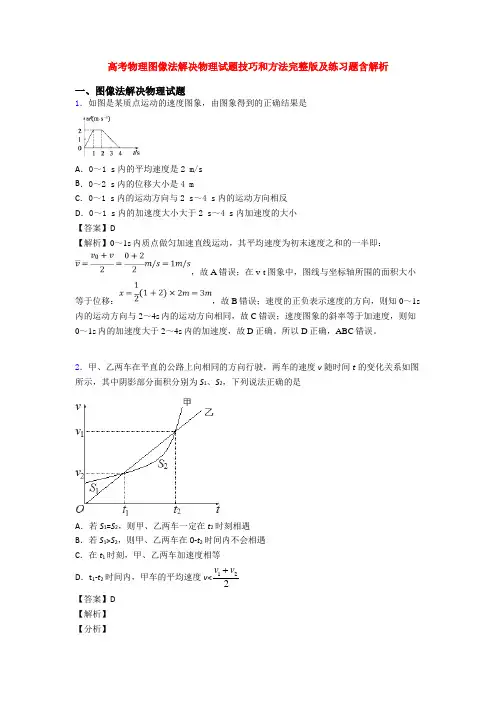

高考物理图像法解决物理试题技巧和方法完整版及练习题含解析
