一般用兆欧表测量电动机的绝缘电阻值

选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。

2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。

(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。

两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。

(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。

测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。

2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。

测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。

判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。

测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。

每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。

关于电动机绝缘电阻1．1000伏及其以上的交流电动机，在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧，转子线圈的绝缘电阻不应低于每千伏0.5兆欧；1000伏以下的交流电动机，在常温下其线圈的绝缘电阻不应低于0.5兆欧。

电动机的绝缘电阻，大致为温度每降低8～10℃，其值将增高1倍。

对于一般低压电动机，在冷态下的绝缘电阻不得低于0.5兆欧。

……2. 电动机安装前应检查电动机是否完整，有无因运输受损或受潮的现象，有无变形和损坏，紧固件是否松动或脱落。

转子转动是否灵活，名牌数据是否符合要求。

电机的绝缘电阻要用500兆欧表进行测量，绝缘电阻必须达到规定值，若绝缘电阻值太低，电动机必须进行烘干处理。

电动机安装场所的环境条件，必须符合电机的要求，对于粉尘较多，有喷水于电机的工作环境，应选用防护等级较高的电动机，一般起重用电机的防护等级为IP44，冶金用电机的防护等级为IP54。

还要保证电动机的环境温度符合电机的要求，起重用电动机应不超过40℃，冶金用电动机应不超过60℃。

安装基础要坚固、结实、有一定的刚度，安装平面要平整，应保证电机运行平稳。

电动机可采用联轴器或正齿轮与负载机械联接。

采用联轴器传动时，电动机轴中心线与负载机械的中心线应重合。

若相差太大，电动机运行时产生强烈振动，会损坏设备。

电动机采用齿轮传动时，齿轮直径应不小于电机轴伸直径的2倍。

3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻，是最简便而且对绝缘无破坏作用的绝缘试验项目，它可判断绕组绝缘是否严重受潮或损坏。

通常只在电动机运转前，分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。

并检查电动机在热状态下的绝缘电阻，也就是在电动机断电10分钟以内测量其绝缘电阻，也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。

绕组对地及绕组之间绝缘电阻用兆欧表测量。

测量不同电压下电动机的绝缘电阻所用的兆欧表，如表6-4所示。

测量绝缘电阻前，须拆除试验电动机的外部连接线：，然后按图6-la接线，测量各相绕组的对地绝缘，电恩，根据圈6-lb测量相间绝缘电阻。

三相异步电动机绝缘电阻测量要求及方案1、【绝缘电阻】XXXXX：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

绝缘体有阻止电流通过的特性，但若加上高电压时，会有少许的漏电流流过绝缘体的内部或表面。

绝缘电阻是阻止漏电流通过的能力，阻值愈大愈好，通常以百万欧(MΩ)计。

绝缘电阻会因材质劣化、表面附着之有机物、尘埃及水滴等而减小。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0、5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0、5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

【注】绝缘电阻与相间电阻的区别：绝缘电阻说的是（两相绕组之间的）绝缘性能，绝缘电阻值越大越好。

相间电阻说的是（每相绕组导线的电阻）导电性能，电阻值越小越好。

电阻值越大，发热量越大，损耗越大。

2、【冷态绝缘电阻】对同步发电机而言，在冷态下测量绝缘电阻时，绕组的表面温度与周围空气温度之差不应大于3℃。

冷状态一般指发电机的备用状态，绕组的表面温度与周围空气温度基本相同。

即在此时的温度下测量的绝缘电阻值。

冷态与热态所测绝缘电阻差别很大，热态时测得的结果很小，冷态时测得的结果比较大，根据温度差的不同冷态的结果可以达到热态的几倍甚至时倍以上。

这是因为电机的绝缘材料都是树脂、NTN、聚酰亚胺薄膜等，这些的绝缘能力都和温度有关，温度高时绝缘能力下降，因此才会有电机冷热不同时测得的绝缘值不同。

测量的结果与电机的绝缘等级也有关系，电机根据不同的耐温等级分为：A级、E级、B级、F级、H级，耐温依次升高，目前大部分电机的耐温等级都是F级和H级。

绝缘等级高，要求的绝缘材料的等级就高，相同温度下，绝缘等级高的测得的绝缘阻值就大。

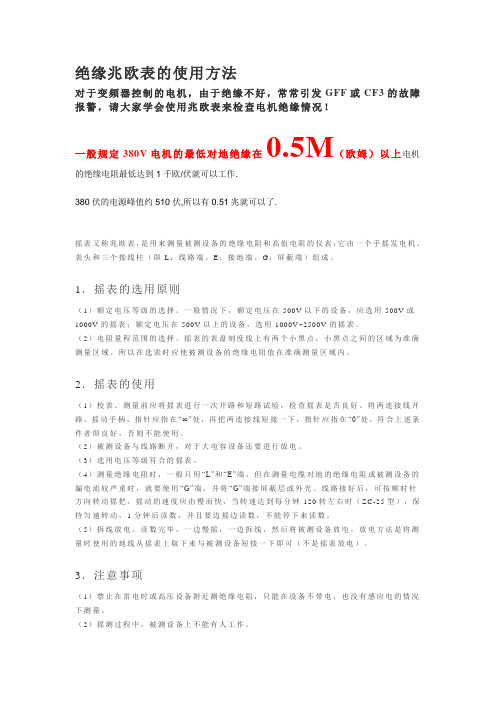

绝缘兆欧表的使用方法对于变频器控制的电机，由于绝缘不好，常常引发GFF或CF3的故障报警，请大家学会使用兆欧表来检查电机绝缘情况！一般规定380V电机的最低对地绝缘在0.5M（欧姆）以上电机的绝缘电阻最低达到1千欧/伏就可以工作.380伏的电源峰值约510伏,所以有0.51兆就可以了.摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

1．摇表的选用原则（1）额定电压等级的选择。

一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（2）电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

2．摇表的使用（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。

读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

3．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

—188—故障维修引言电动机是将电能转化为动能的重要机械，它在社会生产中的应用非常广泛。

电动机的安全使用状态受温度、环境使用条件、绝缘材料、负荷等因素的影响，存在不同程度的差异。

长期高压负荷的电动机、在高湿高温环境下的电动机以及受污染较为严重的电动机，其零部件间隙及外壳的绝缘电阻值水平将会下降，引发用电安全问题。

为确保用电安全，GB/T1032—2012《三相异步电动机试验方法》、GB/755—2009《旋转电机定额和性能》、GB/14711—2013《中小型旋转电机通用安全要求》、GB/12350—2009《小功率电动机的安全要求》中对电动机的使用标准有着强制性的规定。

电动机在投入使用后，必须定期使用欧兆表对电动机的绝缘电阻进行检测。

研究电动机绝缘电阻检测及故障处理对改善电动机可靠性有着重要的意义。

1 电动机绝缘电阻检测的实施1.1检测要求电动机绝缘电阻检测需要借助欧兆表完成。

在实施电动机绝缘电阻检测之前，要根据电动机类型及规格选择欧兆表，。

不同电压等级的电动机测量绝缘电阻阻值时选用的欧兆表不同。

一般常用250v 、500v 、1000v 、2500v 这四种欧兆表。

欧兆表的选用规格应符合GB/T1032—2012《三相异步电动机试验方法》中的相关规定（如表1所示）。

在的量绕组内的发热元件及其他热敏元件的绝缘电阻时，通常使用250v 的欧兆表。

电机额定电压(kV)兆欧表规格(V)≤1500＞1～2．51000＞2．5～52500＞5～125000＞1210000表1 测试电动机绝缘电阻时欧兆表的选用规定1.2检测方法及注意事项1.2.1检查仪表及准备测试电动机绝缘电阻前，先要对欧兆表及其引出线进行检查。

检查方法为：是两条引出线短路，打开电源或晃动欧兆表，欧兆表进入测试状态。

当仪表的指针偏指向0时，断开两条引出线测量，仪表若显示∞，表明一切正常。

为防止引线发生绝缘不良的问题，建议采用，独立的绝缘导线。

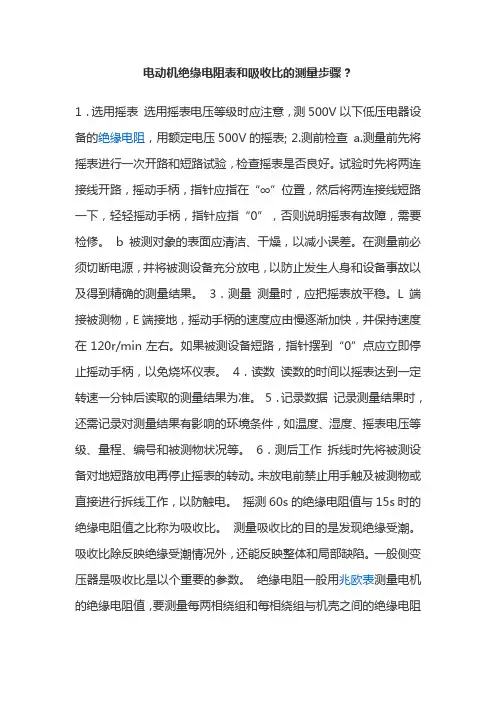

电动机绝缘电阻表和吸收比的测量步骤？1．选用摇表选用摇表电压等级时应注意，测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表; 2.测前检查a.测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。

试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“0”，否则说明摇表有故障，需要检修。

b被测对象的表面应清洁、干燥，以减小误差。

在测量前必须切断电源，并将被测设备充分放电，以防止发生人身和设备事故以及得到精确的测量结果。

3．测量测量时，应把摇表放平稳。

L端接被测物，E端接地，摇动手柄的速度应由慢逐渐加快，并保持速度在120r/min左右。

如果被测设备短路，指针摆到“0”点应立即停止摇动手柄，以免烧坏仪表。

4．读数读数的时间以摇表达到一定转速一分钟后读取的测量结果为准。

5．记录数据记录测量结果时，还需记录对测量结果有影响的环境条件，如温度、湿度、摇表电压等级、量程、编号和被测物状况等。

6．测后工作拆线时先将被测设备对地短路放电再停止摇表的转动。

未放电前禁止用手触及被测物或直接进行拆线工作，以防触电。

摇测60s的绝缘电阻值与15s时的绝缘电阻值之比称为吸收比。

测量吸收比的目的是发现绝缘受潮。

吸收比除反映绝缘受潮情况外，还能反映整体和局部缺陷。

一般侧变压器是吸收比是以个重要的参数。

绝缘电阻一般用兆欧表测量电机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电机用500伏兆欧表测量；对500～1000伏电压的电机用1000伏兆欧表测量。

对1000伏以上电压的电机用2500伏兆欧表测量。

电机绝缘电阻测量步骤如下：（1）将电机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
