继电保护试题库+参考答案一、判断题（共100题，每题1分，共100分）1.保护快速性要求不太高时，可利用母线上相邻元件保护切除母线故障。
（A、正确B、错误正确答案：A2.近后备保护是当主保护或断路器拒动时，由本线路的另外一套保护来实现的后备保护。
A、正确B、错误正确答案：B3.自耦变压器外部接地故障，其公共绕组的电流方向不变。
（）A、正确B、错误正确答案：B4.双频制是指收信机既能收到对侧的高频信号也能收到本侧的高频信号。
（)A、正确B、错误正确答案：B5.闭锁式纵联方向保护如果使用线电压、相电流的方向元件，当系统振荡的时候可能误动（A、正确B、错误正确答案：A6.母线的充电保护是指母线故障的后备保护。
（）A、正确B、错误正确答案：B7.由于外汲电流（排除助增情况）的存在，使距离保护的测量阻抗增大，保护范围缩小。
（）A、正确B、错误正确答案：B8.零序、负序功率元件不反应系统振荡和过负荷。
（）A、正确B、错误正确答案：A9.中性点非直接接地电网发生单相接地时，线电压将发生变化。
（）A、正确B、错误正确答案：B10.功率方向继电器电流线圈、电压线圈的同极性端子无关紧要。
（）A、正确B、错误正确答案：B11.对于接在同一变电所母线上的所有双侧电源线路的定时限过电流保护，动作时限短者可不装方向元件。
（）A、正确B、错误正确答案：B12.变压器纵差动保护不能反应变压器绕组的匝间短路故障。
（）A、正确B、错误正确答案：B13.在小接地电流系统线路发生单相接地时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°。
（）A、正确B、错误正确答案：A14.线路装设综合重合闸，单相接地短路时跳开单相，然后进行单相重合；如重合不成功则跳开三相而不再进行重合。
（）A、正确B、错误正确答案：A15.变压器发生过励磁时，并非每次都造成设备的明显损坏，但多次反复过励磁将会降低变压器的使用寿命。
继电保护测试题含答案一、判断题（共100题，每题1分，共100分）1.自动重合闸装置应能在合闸后，加速继电保护的动作。
必要时可在重合闸前加速其动作。
A、正确B、错误正确答案：A2.电功率表示单位时间内电流所做的功，它等于电流与电压的乘积，公式为P＝UI。
A、正确B、错误正确答案：A3.报文对时是指对时源以网络对时方式，通过测控装置的网线传输对时报文的对时方式。
A、正确B、错误正确答案：A4.在任意三相电路中三个线电流的相量和必为零。
A、正确B、错误正确答案：B5.强油循环风冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，应立即发出告警信号。
A、正确正确答案：A6.这里是指逻辑意义上的端口号，即TCP/IP 和UDP/IP协议中规定端口，范围从0到61850。
A、正确B、错误正确答案：B7.总结一定要重点突出，不需要兼顾一般。
A、正确B、错误正确答案：B8.《国家电网公司变电评价管理规定（试行）第24分册站用直流电源系统精益化评价细则》规定，直流回路严禁采用交流空气断路器，应采用具有自动脱扣功能的直流断路器A、正确B、错误正确答案：A9.充电装置系统过电压，只要将监控器退出运行就可以区分具体原因。
A、正确B、错误正确答案：A10.对于集成电路来说，静电是最大的杀手。
工作前，应该通过触摸一些接地的金属，释放掉身上的电荷。
B、错误正确答案：A11.采用双光纤通道的保护，两个通道的数字接口装置使用的直流电源应相互独立。
A、正确B、错误正确答案：A12.三相电源可以星形连接也可以三角形连接，但不管如何连接均有线电压等于相电压的关系。
A、正确B、错误正确答案：B13.保护装置的接地称为保护接地。
A、正确B、错误正确答案：B14.当断路器失灵保护单套配置时，双重化配置的继电保护启动失灵时应分别通过独立的回路接入到断路器保护。
A、正确B、错误正确答案：A15.变压器保护验收中检查各侧TA变比，要求与现场定值单相符。

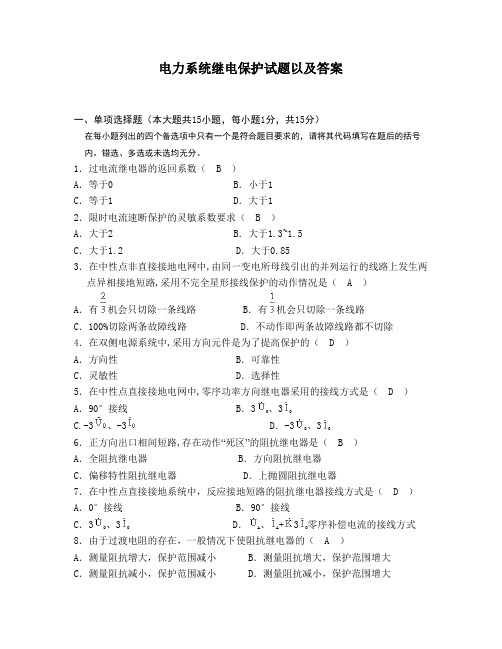

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（ B ）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（ B ）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ A ）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ D ）A．90°接线 B．30、3C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ B ）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ D ）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（ A ）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ C ）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（ A ）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（ C ）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（ B ）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（ A ）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（ C ）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
继电保护考试题库及答案一、选择题1. 下列哪一项不是继电保护装置的基本任务？A. 检测故障B. 判断故障C. 隔离故障D. 切除故障答案：B2. 以下哪种保护方式属于按功能分类？A. 电流保护B. 差动保护C. 距离保护D. 阶段式保护答案：D3. 距离保护第一段保护范围一般为线路全长的多少？A. 20%B. 30%C. 50%D. 80%答案：B4. 过电流保护一般用于哪种保护？A. 主保护B. 后备保护C. 辅助保护D. 近区保护答案：B5. 以下哪种保护不是常用的主保护？A. 电流保护B. 差动保护C. 距离保护D. 零序保护答案：D6. 变压器保护中，中性点经消弧线圈接地系统，当变压器中性点接地开关断开时，应采用哪种保护方式？A. 过电流保护B. 差动保护C. 间隙保护D. 接地保护答案：C7. 线路保护中，阶段式保护一般分为几个阶段？A. 两个阶段B. 三个阶段C. 四个阶段D. 五个阶段答案：B8. 以下哪种保护方式不属于距离保护？A. 电流保护B. 电压保护C. 阻抗保护D. 零序保护答案：D9. 断路器拒动时，应采用哪种保护方式？A. 电流保护B. 差动保护C. 位置保护D. 速度保护答案：C10. 以下哪种装置不属于继电保护装置？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C二、判断题1. 继电保护装置的作用是在电力系统发生故障时，迅速、准确地检测故障，并切除故障部分，以保证电力系统的安全运行。
（正确）2. 距离保护是一种按电力系统故障类型和故障地点分类的保护方式。
（错误）3. 过电流保护是一种常用的主保护。
（错误）4. 变压器保护中，间隙保护主要用于检测变压器内部的绝缘故障。
（正确）5. 阶段式保护是一种按电力系统故障类型和故障地点分类的保护方式。
（正确）6. 断路器拒动时，应采用速度保护。
（错误）三、简答题1. 请简述继电保护装置的基本任务。
答案：继电保护装置的基本任务是在电力系统发生故障时，迅速、准确地检测故障，并切除故障部分，以保证电力系统的安全运行。
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。
继电保护试题库及答案一、判断题（共100题，每题1分，共100分）1.按照《电力系统安全稳定导则》的要求，电力系统必须合理安排自动低频减负荷的顺序及所切负荷的数量。
A、正确B、错误正确答案：A2.不论变电站采用什么形式的直流系统，选用何种类型的直流设备，都要具有监测直流电压和电流的表计。
A、正确B、错误正确答案：A3.继电保护人员输入定值可不停用整套微机保护装置。
A、正确B、错误正确答案：B4.闭合回路中的感应电动势趋向于产生与其方向相反的电流，来阻碍磁通量的变化。
A、正确B、错误正确答案：B5.国家电网生技[2005]172号《直流电源系统运行规范》规定，高频开关模块型充电装置，稳流精度应不大于±1％，稳压精度应不大于±0.5％。
A、正确B、错误正确答案：A6.由于铜导线的导电性能和机械性能比铝导线好，因此，目前的架空输电线路广泛采用铜导线。
A、正确B、错误正确答案：B7.在安装RCS9700数据库时，若系统中配置了多台数据库服务器，则“备数据源计算机名”和“主数据源计算机名”应不同。
A、正确B、错误正确答案：A8.系统振荡中的距离保护针对转换性故障，保护采用单相故障记忆功能，保证由Ⅱ段延时切除故障。
A、正确B、错误正确答案：A9.过电压保护主要是防止运行电压过高造成电容器损坏，根据需要可以选择动作告警还是跳闸。
A、正确B、错误正确答案：A10.转换开关触点接触不良和控制绕组出线处脱掉可能造成充电装置输出电压很低，手动调压，其电压无变化。
A、正确B、错误正确答案：A11.项目协调在确保其对组织业务的适用性、有效性，在满足标准、法规的前提下，要提高效率。
A、正确B、错误正确答案：A12.常规站二次回路缺陷处理时大多数需要用到万用表A、正确B、错误正确答案：A13.三相电路中，每相负载的端电压叫负载的相电压。
A、正确B、错误正确答案：A14.110kV及以下线路保护装置调试工作开工前2天，向有关部门上报本次工作的材料计划。
继电保护试题库及参考答案一、多选题（共100题，每题1分，共100分）1.对阻抗继电器接线要求有（A、继电器的测量阻抗正比于短路点到保护安装处的距离B、继电器的测量阻抗应不随故障类型而改变C、继电器的测量阻抗应尽量小D、以上都不是正确答案：AB2.当母线发生故障时，对电力系统的影响有（A、影响供电可靠性B、破坏电力系统的稳定性C、有些用户被迫停电D、以上都不对正确答案：ABC3.母线如果没有装设专用的母线保护，则可以利用（）保护切除母线故障。
A、发电机的过电流保护B、变压器的过电流保护C、线路电源侧的保护D、以上都不正确正确答案：ABC4.具有方向性的过电流保护的主要组成元件有（A、方向元件B、电流元件C、时间元件D、以上都不是正确答案：ABC5.以下关于限时电流速断保护范围的说法正确的是(）A、限时电流速断的保护范国与短路类型有关B、在三段式电流保护中，限时电沆速断的保护范围最长C、在灵敏度满足要求的情况下，限时电流速断的保护范围不超出下一条线路瞬时速断保护范围D、限时电流速断的保护范国必须延伸到下一级线路中去正确答案：ACD6.利用导引线构成电流差动保护根据线路两侧电流互感器的端子是同极性还是异极性连接，其接线方式可分为（）两种方式。
A、环流式B、均压式C、三相完全星型D、三相电流互感器同极性并联正确答案：AB7.光纤通信系统通常有（）构成。
A、中继器B、光接收机C、光纤D、光发射机正确答案：ABCD8.当断路器重合于永久性故障，继电保护再次跳开断路器切除故障时，其影响表述正确的为（）A、使电力系统以及一些电气设备再次受到故障冲击B、影响继电保护动作的可靠性C、影响自动重合闸动作的可能性D、断路器负担加重，在极短时间内再次受到故障冲击正确答案：AD9.大电流系统发生接地故障时委序功率的说法正确的是〔A、零序功率的实际方向是由线路流向母线B、中性点接地处零序功率最小C、零序功率的方向与正序功率方向相反D、故障点零序功率最大正确答案：ABCD10.在进行电流保护整定时，短路电流的计算需要考虑以下（A、短路点与电源之间的阻抗B、系统等效电源的相电动势C、短路的类型D、系统的运行方式正确答案：ABCD11.下列对双母线运行时，对于元件固定连接的双母线差动保护的实现方法说法正确的是(）。
继电保护复习题以及答案1. 继电保护的基本任务是什么？答：继电保护的基本任务是当电力系统中发生故障或异常时，能够迅速准确地切除故障部分，保证非故障部分的正常运行。
2. 简述电流保护的基本原理。
答：电流保护的基本原理是利用电流互感器检测线路中的电流，当电流超过设定值时，保护装置动作，切断故障电路，以保护设备和线路的安全。
3. 电压保护在电力系统中的作用是什么？答：电压保护的作用是在电力系统发生电压降低或电压消失时，能够及时切除故障设备，防止设备因电压异常而损坏。
4. 什么是距离保护？答：距离保护是一种根据故障点到保护装置的距离来动作的保护方式，它能够区分系统内部故障和外部故障，从而实现快速切除内部故障。
5. 简述差动保护的工作原理。
答：差动保护的工作原理是利用电流互感器测量线路两侧的电流，当两侧电流的差值超过设定值时，保护装置动作，切除故障部分。
6. 电力系统中为什么要设置后备保护？答：后备保护是为了在主保护或辅助保护失效时，能够作为第二道防线切除故障，确保电力系统的安全稳定运行。
7. 什么是零序保护？答：零序保护是一种利用零序电流来检测和切除接地故障的保护方式，它对电力系统中的单相接地和两相接地故障具有较高的灵敏度。
8. 电力系统中的过电压保护有哪些类型？答：电力系统中的过电压保护主要包括避雷器保护、电压限制器保护和过电压继电器保护等类型。
9. 简述电力系统保护装置的整定原则。
答：电力系统保护装置的整定原则是确保保护装置的可靠性、选择性和速动性，即在故障发生时能够准确、快速地切除故障，同时避免误动作和越级动作。
10. 电力系统中为什么要设置自动重合闸装置？答：自动重合闸装置的作用是在线路发生瞬时故障时，能够自动重新合闸，恢复供电，减少停电时间，提高供电的可靠性。
继电保护试题（附答案）一、选择题（每题5分，共25分）1. 下列哪种设备不是继电保护装置的基本组成部分？A. 电流互感器B. 电压互感器C. 断路器D. 继电器答案：C2. 继电保护装置按功能分类，下列哪种属于主保护？A. 过电流保护B. 零序电流保护C. 低电压保护D. 距离保护答案：D3. 下列哪种保护动作原理是基于电力系统元件的阻抗变化？A. 电流保护B. 电压保护C. 差动保护D. 距离保护答案：D4. 继电保护装置的动作时间与下列哪个因素无关？A. 故障类型B. 故障地点C. 故障切除时间D. 系统运行方式答案：B5. 下列哪种保护装置的动作信号不能传送到远方？A. 电流保护B. 差动保护C. 纵联保护D. 过电压保护答案：D二、填空题（每题5分，共25分）6. 继电保护装置应满足选择性、________、速动性和可靠性四个基本要求。
答案：灵敏性7. 电流互感器的一次侧电流与二次侧电流之间的关系为________。
答案：一次侧电流 / 变比 = 二次侧电流8. 距离保护第二段保护范围为________公里。
答案：809. 差动保护的________差动元件用于检测内部故障。
答案：方向10. 继电保护装置的动作信号可以通过________、________和________等方式传送到远方。
答案：导线、光纤、无线通信三、判断题（每题5分，共25分）11. 继电保护装置可以完全避免电力系统中的故障。
（）答案：×12. 过电流保护是一种常用的主保护。
（）答案：×13. 继电保护装置的动作时间仅与故障类型有关。
（）答案：×14. 差动保护可以检测到电力系统中的所有故障。
（）答案：×15. 继电保护装置的动作信号只能通过导线传送到远方。
（）答案：×四、简答题（每题10分，共30分）16. 请简要说明继电保护装置的基本组成部分及作用。
答案：继电保护装置的基本组成部分包括电流互感器、电压互感器、继电器和执行机构。
继电保护考试题+答案一、判断题（共100题，每题1分，共100分）1.纵联保护中电力线路载波通道的阻波器在载波频率上呈谐振状态，阻抗最大。
()A、正确B、错误正确答案：A2.新安装的变压器差动保护在变压器充电时，应将差动保护停用，瓦斯保护投入运行，待测试差动保护极性正确后再投入运行。
（）A、正确B、错误正确答案：B3.对于接在同一变电所母线上的所有双侧电源线路的定时限过电流保护，动作时限短者可不装方向元件。
（）A、正确B、错误正确答案：B4.在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，利用相位比较继电器作为选择元件（）A、正确B、错误正确答案：A5.当双侧电源网络的电流保护装设方向元件后，就可以看做两个单侧电源网络的保护来整定。
（）A、正确B、错误正确答案：A6.快速切除线路和母线的故障，是提高电力系统静态稳定的最重要手段。
（）A、正确B、错误正确答案：B7.闭锁式纵联方向保护如果使用线电压、相电流的方向元件，当系统振荡的时候可能误动（A、正确B、错误正确答案：A8.只要出现非全相运行状态，一定会出现负序电流和零序电流。
（A、正确B、错误正确答案：B9.动作时间大于振荡周期的距离保护亦应经振荡闭锁控制。
（）A、正确B、错误正确答案：B10.静止元件（如线路和变压器）的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗；旋转元件（如发电机和电动机）的正序、负序和零序阻抗三者互不相等。
（）A、正确B、错误正确答案：A11.方向过电流保护动作的正方向是短路功率从线路流向母线。
（）A、正确B、错误正确答案：B12.高频闭锁方向保护的启动元件有两个任务，一是起动发信回路；二是开放跳闸回路：这是为了防止外部故障仅一侧纵联保护启动导致误动。
（）A、正确B、错误正确答案：A13.系统运行方式越小，等效阻抗越大，短路电流越小，母线残压越小。
（）A、正确B、错误正确答案：A14.线路装设综合重合闸，单相接地短路时跳开单相，然后进行单相重合；如重合不成功则跳开三相而不再进行重合。
2015年继电保护试卷（7月份）
一、判断题：（10题，每题1分）
1、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。
（）
2、对于母线差动保护，当各单元电流互感器变比不同时，则应用补偿变流器进行补偿。
补偿方式应以变比较大为基准，采用降流方式。
（）
3、发电厂与变电所距离较远，一个是电源一个是负荷中心，所以频率不同。
（×）
4、反应相间故障的三段式距离保护装置中，有振荡闭锁的保护段可以经过综合重合闸的N 端子跳闸。
（）
5、在大接地电流系统中，输电线路的断路器，其触头一相或两相先接通的过程中，与组成零序电流滤过器的电流互感器的二次两相或一相断开，流入零序电流继电器的电流相等。
（）
6、双端供电线路两侧均安装有同期重合闸，为了防止非同期重合，两侧重合闸连接片(压板)均应投在检同期方式进行。
（×）
7、元件固定连接的双母线差动保护装置，在元件固定连接方式破坏后，如果电流二次回路不做相应切换，则选择元件无法保证动作的选择性。
（）
8、装有管型避雷器的线路，为了使保护装置在避雷器放电时不会误动作，保护的动作时限(以开始发生故障至发出跳闸脉冲)不应小于0.02s，保护装置起动元件的返回时间应小于0.08s。
（×）
9、当母线故障，母线差动保护动作而某断路器拒动或故障点发生在电流互感器与断路器之间时，为加速对侧保护切除故障，对装有高频保护的线路，应采用母线差动保护动作发信的措施。
（×）10、在大接地电流系统中，当断路器触头一相或两相先闭合时，零序电流滤过器均无电流输出。
（×）
二、选择题：（10题，每题1分）1.凡第一次采用的国外保护装置应遵循( )的规定。
(A)电力工业部质检中心动模试验确认合格方可使用；(B)基建投资单位(业主)的指令；(C) 网省局继电保护部门的指令；(D)以上任一答案均正确。
2.使用电平表进行跨接测量时，选择电平表内阻为( )。
(A)75Ω档；(B)600Ω档；(C)高阻档；(D)400Ω档。
3.选用的消弧回路所用的反向二极管，其反向击穿电压不宜低于( )。
(A)1000V；(B)600V；(C)2000V；(D)400V。
4.在操作回路中，应按正常最大负荷下至各设备的电压降不得超过其额定电压的( )进行校核。
(A)20%；(B)15%；(C)10%；(D)5%。
5.继电器线圈直流电阻的测量与制造厂标准数据相差应不大于( )。
(A)±10%；(B)±5%；(C)±15%；(D)±1%。
6.微机保护中电压、电流通道的零漂不能超过( )。
(A)－0.2～0.3；(B)－0.3～0.3；(C)－0.4～0.4；(D)－0.5～0.5。
7.为防止频率混叠，微机保护采样频率fs与采样信号中所含最高频率成分的频率fmax应满足( )。
(A)fs＞2fmax；(B)fs＜2fmax；(C)fs＞fmax；(D)fs＝fmax。
8.综合重合闸中非全相闭锁回路带一定延时，其目的是( )。
(A)充分发挥保护的作用；(B)防止保护误动；(C)躲过故障时暂态的影响；(D)提高保护的选择性。
9.综合重合闸中的阻抗选相元件，在出口单相接地故障时，非故障相选相元件误动可能性最少的是( )。
(A)全阻抗继电器；(B)方向阻抗继电器；(C)偏移特性的阻抗继电器；(D)电抗特性的阻抗继电器。
10.输电线路潮流为送有功、受无功，以UA为基础，此时负荷电流IA应在( )。
(A)第一象限；(B)第二象限；(C)第三象限；(D)第四象限。
三、填空题：（共10题，每题1分）
1、Y/△一11接线的变压器，是指正常运行时星型侧线电压滞后三角侧线电压30°
2、如果一台三绕组自耦变压器的高中绕组变压比为N12=2．5，SN为额定容量，则低压绕组的最大容量为0.6SN
3、负序电流继电器整定可采用模拟两相短路的方法，因为两相短路时的负序电流分量为短路电流的1/3倍。
4、负序电流继电器在现场可以用模拟两相短路来整定，若负序电流定值为lA，则此时继电器的动作电流应为3A。
5、电压互感器接于线路上，当A相断开时B相和C相的全电压与断相前差别不大
6、某变电站电压互感器的开口三角形侧B相接反，则正常运行时，如一次侧运行电压为110kV，开口三角形的输出为200V 。
7、微机保护中，每周波采样20点，则采样间隔为lms，采样率为1000Hz
8、由三只电流互感器组成的零序电流接线，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是1 倍负荷电流。
9、为相量分析简便，电流互感器一、二次电流相量的正向定义应取减极性标注。
10、电流互感器装有小瓷套的一次端子应放在母线侧。
四、简答题：（共5题，每题8分）
1、利用负序电流增量比利用负序电流稳态值构成的振荡闭锁装置有哪些优点?
答案:利用负序电流增量构成的振荡闭锁装置，反应负序电流的变化量，能更可靠地躲过非全相运行时出现的稳态负序电流和负序电流滤过器的不平衡电流，使振荡闭锁装置具有更高的灵敏度和可靠性。
2、为什么有些大容量变压器及系统联络变压器用负序电流和单相式低电压起动的过电流保护作为后备保护？
答案:因为这种保护方式有如下优点： (1)在发生不对称短路时，其灵敏度高。
(2)在变压器后发生不对称短路时，其灵敏度与变压器的接线方式无关。
3、变压器带复合电压闭锁过电流保护的负序电压定值一般是按什么原则整定的?为什么?
答案:系统正常运行时，三相电压基本上是正序分量，负序分量很小，故负序电压元件的定值按正常运行时负序电压滤过器输出的不平衡电压整定，一般取5～7V。
4、瓦斯保护的保护范围是什么? 答案：(1)变压器内部的多相短路。
(2)匝间短路，绕组与铁芯或与外壳间的短路(3)铁芯故障。
(4)油面下降或漏油。
(5)分接开关接触不良或导线焊接不良。
5、一只电流表满量限为10A，准确等级为0.5，用此表测量1A电流时的相对误差是多少?
答案:解：最大相对误差Δm＝0.5%×10＝±0.05(A)，测量1A的电流时，其相对误差为±0.05／1×100%＝±5%。
答：相对误差为±5%。
五、问答题：（每题15分）
1、为什么距离保护的I段保护范围通常选择为被保护线路全长的80％～85％?
答案：距离保护第1段的动作时限为保护装置本身的固有动作时间，为了和相邻的下一线路的距离保护第1段有选择性的配合，两者的保护范围不能有重叠的部分。
否则，本线路第1段的保护范围会延伸到下一线路，造成无选择性动作。
再者，保护定值计算用的线路参数有误差，电压互感器和电流互感器的测量也有误差。
考虑最不利的情况，这些误差为正值相加。
如果第1段的保护范围为被保护线路的全长，就不可避免地要延伸到下一线路。
此时，若下一线路出口故障，则相邻的两条线路的第1段会同时动作，造成无选择性地切断故障。
为除上弊，第1段保护范围通常取被保护线路全长的80％～85％。
2、如图D-28所示为35kV系统的等效网络，试计算在k点发生两相短路时的电流及M点的残压(图中的阻抗是以100MV·A为基准的标么值，35kV系统取平均电压37kV)。
解：短路电流Ik=1/（0.3+0.5）
*(1.732/2)*100*106/(37*1.732*103)=1689A M
点的残压U M=1/（0.3+0.5）*0.5*37000=23125V
答：M点的残压为23125V。
