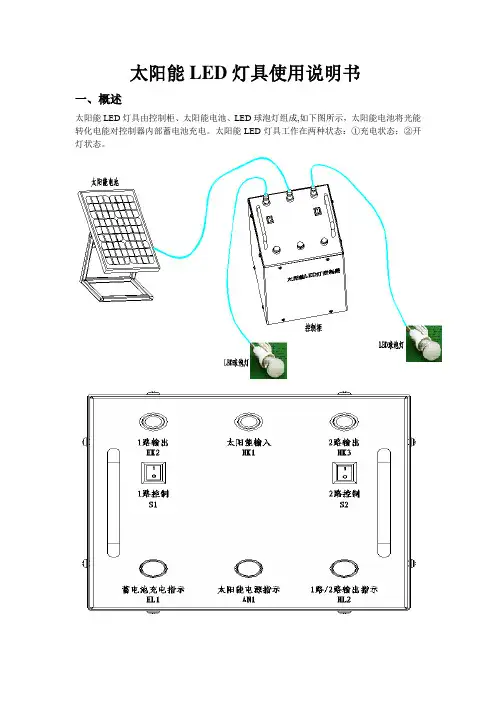

太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。
太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。
二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。
三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。
充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。
开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。
闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。
四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。
2．产品包装能满足防潮、防尘的要求。
包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。
六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。
1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。
保持清洁，注意防潮。
如发现故障，请作好记录以待维修。
2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。
（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。
如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。
八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。
太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

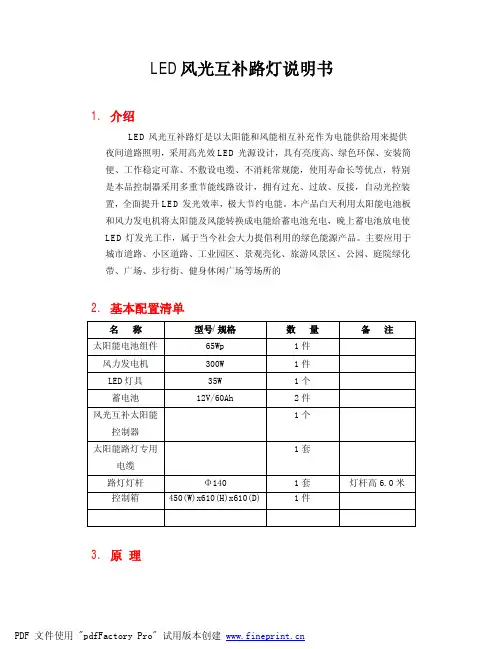

LED风光互补路灯说明书1.介绍LED风光互补路灯是以太阳能和风能相互补充作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所的2.基本配置清单名称型号/规格数量备注太阳能电池组件65Wp 1件风力发电机300W 1件LED灯具35W 1个蓄电池12V/60Ah 2件1个风光互补太阳能控制器太阳能路灯专用1套电缆路灯灯杆Φ140 1套灯杆高6.0米控制箱450(W)x610(H)x610(D) 1件3.原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能风光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能风光互补路灯在晴天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
4.安装及说明1.需要工具名称规格数量备注活动扳手14’’ 1铁丝Φ2mm12米以杆高度而定内六角扳手1套1套胶钳1个人字梯-- 1个按灯杆高度所定手电钻1~10口径1个备上所要钻头一字，十字螺丝刀Φ5mm各一把铁锤3kg左右1把万用表1个2.所需配件名称规格数量备注电缆太阳能路灯专用-- 以杆高度而定普通电缆 4.0 -- 以杆高度而定接线头3.安装顺序⑴用铁丝把灯杆上所要通线的先穿通好；⑵把太阳能电池板固定在太阳能支架上；⑶把风力发电机组装好并固定在风机支架上；⑷接上太阳能板的线、风力发电机的线和LED路灯的线；⑸把太阳能支架、风力去架和LED路灯固定在路灯灯杆上；⑹按要求接上风机，太阳能板，控制器等线，测试系统等是否正常，正常后把防碍吊车起吊线暂拆掉；⑺用吊车把路灯灯杆立起并固定；⑻固定控制箱；⑼把控制器和蓄电池放到控制箱里，再按要求接上所有线；⑽最后再检验并测试路灯工作是否正常。

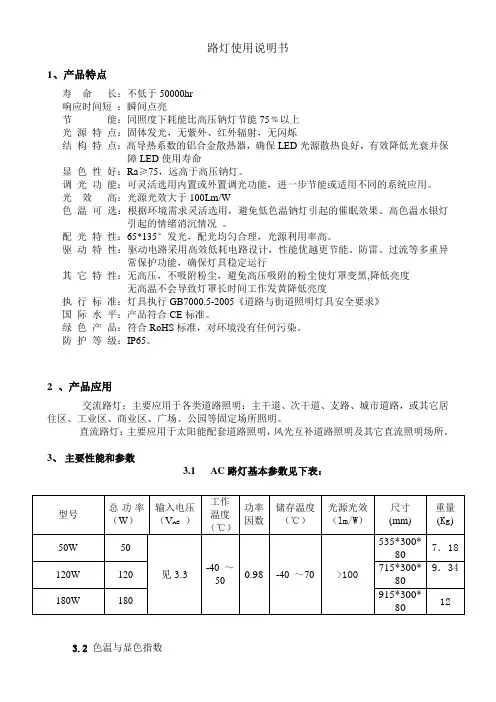

路灯使用说明书1、产品特点寿命长：不低于50000hr响应时间短：瞬间点亮节能：同照度下耗能比高压钠灯节能75﹪以上光源特点：固体发光，无紫外、红外辐射，无闪烁结构特点：高导热系数的铝合金散热器，确保LED光源散热良好，有效降低光衰并保障LED使用寿命显色性好：Ra≥75，远高于高压钠灯。
调光功能：可灵活选用内置或外置调光功能，进一步节能或适用不同的系统应用。
光效高：光源光效大于100Lm/W色温可选：根据环境需求灵活选用，避免低色温钠灯引起的催眠效果、高色温水银灯引起的情绪消沉情况。
配光特性：65*135°发光，配光均匀合理，光源利用率高。
驱动特性：驱动电路采用高效低耗电路设计，性能优越更节能。
防雷、过流等多重异常保护功能，确保灯具稳定运行其它特性：无高压，不吸附粉尘，避免高压吸附的粉尘使灯罩变黑,降低亮度无高温不会导致灯罩长时间工作发黄降低亮度执行标准：灯具执行GB7000.5-2005《道路与街道照明灯具安全要求》国际水平：产品符合CE标准。
绿色产品：符合RoHS标准，对环境没有任何污染。
防护等级：IP65。
2 、产品应用交流路灯：主要应用于各类道路照明：主干道、次干道、支路、城市道路，或其它居住区、工业区、商业区、广场、公园等固定场所照明。
直流路灯：主要应用于太阳能配套道路照明，风光互补道路照明及其它直流照明场所。
3、主要性能和参数3.1AC路灯基本参数见下表：注1：辅助功能说明：H4为4小时内控半功率，H5为5小时内控半功率，依次类推；HE 为外控半功率；HD 为外控调光；HM为多段式半功率；留空为无此类功能。
注2：电压分类说明：AL为AC90V-140V； AH为AC176-264V；AW为AC90-264V。
D1为DC12V；D2为DC24V4、使用与安装4.1 本产品使用环境温度范围为-40℃～50℃。
4.2 安装前先确认所提供供电系统输出电压与机种的适用电压相匹配。
4.3 安装方法：4.3.1 打开包装箱，取出灯体，将电缆线引出整理顺畅。
太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。
太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。
优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。
高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。
太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。
太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。
.太阳能路灯说明书.目录产品说明品介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3品保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4免条款⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 品结构主要零件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5品清⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 存及工作境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7LED灯介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7安装说明安装前知事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装前准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装操作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9安装注意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12注意目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12安装序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13安装手册址⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14地基⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 路灯安装太阳能板的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 LED 灯的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15 控制器的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 蓄池的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16 各零件接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16路灯吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17故障办理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17.2太阳能路灯介绍产品介绍LED 太阳能路灯是以太阳能作为电能供应用来供应夜间道路照明，采纳高光效 LED光源设计，拥有亮度高、绿色环保、安装简易、工作稳固靠谱、不敷设电缆、不用耗惯例能，使用寿命长等长处，特别是本品控制器采纳多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提高 LED发光效率，极大节俭电能。

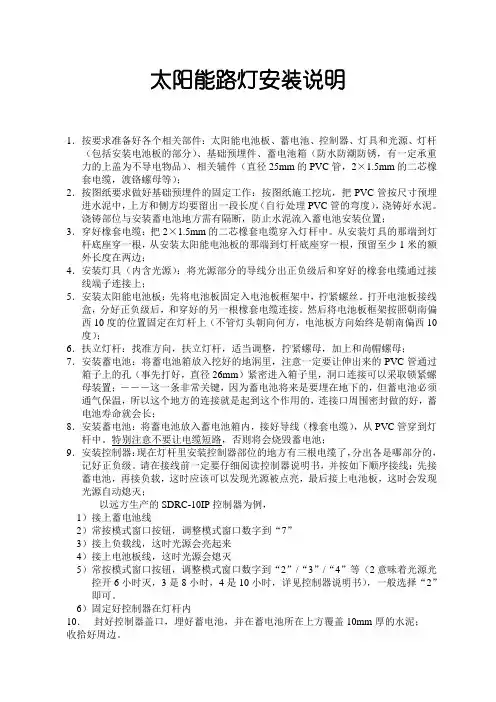

太阳能路灯安装说明1．按要求准备好各个相关部件：太阳能电池板、蓄电池、控制器、灯具和光源、灯杆（包括安装电池板的部分）、基础预埋件、蓄电池箱（防水防潮防锈，有一定承重力的上盖为不导电物品）、相关辅件（直径25mm的PVC管，2×1.5mm的二芯橡套电缆，渡铬螺母等）；2．按图纸要求做好基础预埋件的固定工作：按图纸施工挖坑，把PVC管按尺寸预埋进水泥中，上方和侧方均要留出一段长度（自行处理PVC管的弯度），浇铸好水泥。
浇铸部位与安装蓄电池地方需有隔断，防止水泥流入蓄电池安装位置；3．穿好橡套电缆：把2×1.5mm的二芯橡套电缆穿入灯杆中。
从安装灯具的那端到灯杆底座穿一根，从安装太阳能电池板的那端到灯杆底座穿一根，预留至少1米的额外长度在两边；4．安装灯具（内含光源）：将光源部分的导线分出正负级后和穿好的橡套电缆通过接线端子连接上；5．安装太阳能电池板：先将电池板固定入电池板框架中，拧紧螺丝。
打开电池板接线盒，分好正负级后，和穿好的另一根橡套电缆连接。
然后将电池板框架按照朝南偏西10度的位置固定在灯杆上（不管灯头朝向何方，电池板方向始终是朝南偏西10度）；6．扶立灯杆：找准方向，扶立灯杆，适当调整，拧紧螺母，加上和尚帽螺母；7．安装蓄电池：将蓄电池箱放入挖好的地洞里，注意一定要让伸出来的PVC管通过箱子上的孔（事先打好，直径26mm）紧密进入箱子里，洞口连接可以采取锁紧螺母装置；―――这一条非常关键，因为蓄电池将来是要埋在地下的，但蓄电池必须通气保温，所以这个地方的连接就是起到这个作用的，连接口周围密封做的好，蓄电池寿命就会长；8．安装蓄电池：将蓄电池放入蓄电池箱内，接好导线（橡套电缆），从PVC管穿到灯杆中。
特别注意不要让电缆短路，否则将会烧毁蓄电池；9．安装控制器：现在灯杆里安装控制器部位的地方有三根电缆了，分出各是哪部分的，记好正负级。
请在接线前一定要仔细阅读控制器说明书，并按如下顺序接线：先接蓄电池，再接负载，这时应该可以发现光源被点亮，最后接上电池板，这时会发现光源自动熄灭；以远方生产的SDRC-10IP控制器为例，1）接上蓄电池线2）常按模式窗口按钮，调整模式窗口数字到“7”3）接上负载线，这时光源会亮起来4）接上电池板线，这时光源会熄灭5）常按模式窗口按钮，调整模式窗口数字到“2”/“3”/“4”等（2意味着光源光控开6小时灭，3是8小时，4是10小时，详见控制器说明书），一般选择“2”即可。

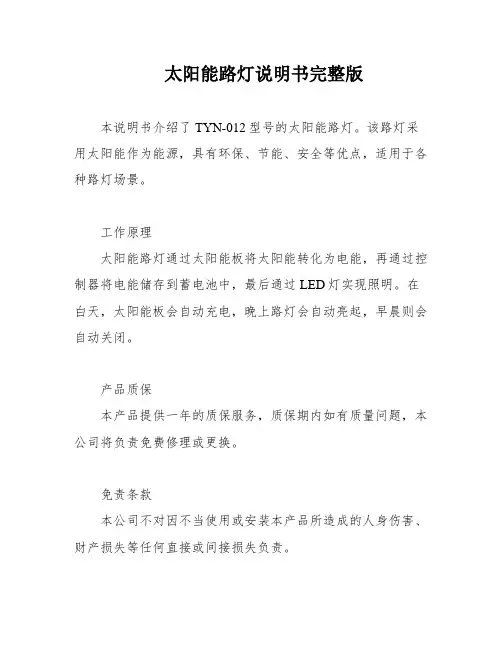

太阳能路灯说明书完整版本说明书介绍了TYN-012型号的太阳能路灯。
该路灯采用太阳能作为能源，具有环保、节能、安全等优点，适用于各种路灯场景。
工作原理太阳能路灯通过太阳能板将太阳能转化为电能，再通过控制器将电能储存到蓄电池中，最后通过LED灯实现照明。
在白天，太阳能板会自动充电，晚上路灯会自动亮起，早晨则会自动关闭。
产品质保本产品提供一年的质保服务，质保期内如有质量问题，本公司将负责免费修理或更换。
免责条款本公司不对因不当使用或安装本产品所造成的人身伤害、财产损失等任何直接或间接损失负责。
产品构造主要部件本产品主要由太阳能板、控制器、蓄电池和LED灯组成。
其中太阳能板负责将太阳能转化为电能，控制器负责控制电能的储存和释放，蓄电池负责储存电能，LED灯负责照明。
产品清单本产品包括太阳能路灯主体、太阳能板、控制器、蓄电池、LED灯、吊装工具等配件。
储存及工作环境主要部件简介太阳能板：采用单晶硅或多晶硅材料，具有高效转化太阳能的能力。
控制器：采用智能控制芯片，能够自动控制电能储存和释放。
蓄电池：采用铅酸蓄电池，具有高容量、长寿命的特点。
LED灯：采用高亮度LED灯珠，具有高效节能、寿命长等优点。
安装说明安装前须知事项在安装前，应仔细阅读本说明书，了解产品的构造和工作原理，确保安装过程中的安全性和正确性。
安装前准备在安装前，应根据实际情况选择合适的安装位置，并确保太阳能板能够充分接收阳光。
同时，还需要准备好相应的安装工具和材料。
安装操作流程安装太阳能板、LED灯、控制器和蓄电池，按照说明书中的安装顺序进行操作。
安装注意在安装过程中，应注意安全，确保各部件的连接牢固可靠。
同时，还应注意防水和防雷等问题。
故障处理如遇到故障，应及时检查各部件的连接情况，排除故障原因。
如无法解决，可联系本公司的售后服务部门进行处理。
The 24V 120W LED street light comes with a length of 1 meter and includes the following components: 1 support frame。
太阳能路灯安装使用说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、控制器、免维护蓄电池、光源、灯杆和结构件组成。
太阳能路灯的工作原理是：太阳能电池组件在白天将太阳能辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
二、地基浇注1、确定立杆位置：堪察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置一下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。
1、在立灯具的位置预留（开挖）符合标准的1米3坑；进行预埋件定位浇筑。
预埋件防止在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
2、注意保持预埋件、地基与元地面的同一水平面上（或螺杆顶端与原地面在同一水平上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆树立后端正而部偏斜，以确保灯杆底部连接法兰与地埋件相接后，灯杆挑壁能正确指向道路。
然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3、施工完毕，及时清理定位板上残留泥渣，用黄油涂抹螺栓进行防锈处理。
4、混凝土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。
三、太阳能电池组件安装1、电池组件的输出正负极在连接到控制器前须采取措施避免短接；2、太阳能组件与支架连接时要牢固可靠；3、组件的输出线应避免裸露，并用扎带扎牢；4、电池组件的朝向要朝正南，以指南针指向为准。
四、蓄电池安装1、蓄电池置于控制箱内时需轻拿轻放，防止砸坏控制箱；2、蓄电池输出线在任何情况下禁止短接，避免损坏蓄电池；3、蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；4、上述完成后，检查控制器端的接线，防止短路。
正常后关好控制箱的门。
太阳能路灯安装手册一、选址1•根据路身和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积2•太阳能路灯必须安装在光照充足且太阳能板迎光面上全天没有遮挡阴影.3•太阳能灯具要尽量避免靠近热源，以免影响灯具寿命.4•环境使用温度：-20至55摄氏度。
以比较冷的环境下，应适当加大蓄电池容量.5•太阳能板上方不应有直射光源.以免使灯具控制系统误识别而导致误操作。
6.太阳能路灯安装位置下方不能有其他设施（如电缆、管道等）,上方不能有高压线，架空线等。
7•安装地点必须排水顺畅,如果距离安装地点10米内有河流或水坑等低洼积水点,则地基最少必须咼于积水点最咼水位，二、地基1•地基预埋件（地笼）安装：2.地基坑开挖：依据施工图纸要求在布点位置进行基坑开挖工作,并依据图纸把握好基坑距路边缘的距离、基坑的宽度、深度,基坑不能过宽、过浅，也不能过窄过深。
在地下无管线等设施时可以采用机械开挖基坑，如地下有不确定的管线等设施时，必须采用人工开挖的方式。
注意事项：勘察情况，如果地表1米2皆是松软土质，那么开挖深度应加深；在立灯具的位置开挖符合图纸标准的坑，进行预埋件的定位浇注。
预埋件放置在方坑正中，PVC 穿管线放置在预埋件正中间，另一端放置在蓄电池储存处。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行;这样方可保证灯杆树立后端正而不偏斜；然后以C20混凝土浇筑固定。
蓄电池填埋处不得有积水情况发生，地埋电池坑大约0.5m*0.5m＊1m（长度和宽度因地埋箱规格而异,深度因地域而异，保证在当地冻层下预埋穿蛭官7酬3•地基浇筑：1、混凝土粘稠度应适中,不能过稀，也不能过稠;2、基坑在浇筑前应做好准备工作，例如基坑的高度、有无杂物, 若基坑有管线应提前申报领导做好适当处理；3、施工预埋前螺杆上裹上胶布；防止浇灌水泥污染螺杆，妨碍上螺丝.4、混凝土凝固过程中,要定时浇水养护，待混凝土完全凝固( 3—5天）,才能进行吊灯安装；5、下预埋穿线管（保护管），应设专人及时对基础出线孔对准蓄电池出线孔，上端口应位于预埋件中部，且高于混凝土预埋件5厘米(以免进水），尽量避免预埋穿线管打弯，其内径不得小于所穿钢丝软管外径的1。
太阳能路灯安装说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、智能控制器、免维护蓄电池、转台、光源、灯杆和结构件等组成。
太阳能路灯的工作原理是：太阳电池组件在白天将太阳辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。
智能控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
太阳电池组件灯头及光源转台灯臂灯杆控制器地脚螺栓平垫弹垫螺母地基及蓄电池箱二、太阳能路灯地基施工1、太阳能路灯施工要求：施工人员可根据施工现场情况，有责任对安装地点选用的不合理性提出置疑并停止施工，并将情况在第一时间内汇报给相关负责人。
1）施工前预备好制作太阳能路灯地基所需工具及选用具有施工经验的施工人员；2）严格依照太阳能路灯地基图选用合适的水泥，土壤酸碱度高的地方必须选用耐酸碱的特殊水泥；细沙及石子中不得有泥土等影响混凝土强度的杂质；3）严格按照太阳能路灯地基图尺寸（由施工人员确定施工尺寸）沿道路走向开挖地坑；4）地坑开挖完毕后放置1～2天，察看是否有地下水渗出。
若有地下水渗出，立刻停止施工；5）地基中放置蓄电池舱的槽底必须添加5×Ф80的排水孔或依据图纸要求。
6）地基中，埋置地笼的上表面处必须确保水平（采用水平仪进行测量、检测），地笼中的地脚螺栓必须与地基上表面垂直（采用角尺进行测量、检测）；7）施工前，穿线管两端必须堵封，避免施工过程中或施工后异物进入或堵塞，导致安装时穿线困难或无法穿线；8）地基四周土壤必须夯实；9）太阳能路灯地基制作完毕后需养护2～7天（依据天气情况确定）；10）太阳能路灯地基经验收合格后方可进行太阳能路灯的安装。
2、地基浇注具体步骤：1、确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。
