图文解析架空输配电线路的杆塔的各种分类

图文解析架空输配电线路的杆塔的各种分类杆塔（Pole and T ower）是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆，塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔，带拉线的杆塔称为拉线杆塔。

中国缺少木材资源，不用木杆，而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔分类方法较多，如按起受力性质分，按回路分，按起用途分、按其塔型式分，按起组立方式、按起材料、按输送电流及电压等级分等。

下面简单介绍常用的几种分类法。

01按其材料性质分类杆塔按其制造材料分钢筋混凝土杆、钢管杆、角钢塔、钢管塔。

1.1 钢筋混凝土杆钢筋混凝土杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为100～230毫米，锥度为1:75；等径杆的直径为300～550毫米；两者壁厚均为30～60毫米。

1.2 钢管杆钢管杆主杆是有单根或多根钢管构件组成的输电钢管结构的杆。

钢管杆以其相对于常规角钢铁塔占地面积小、外形美观、结构简单、加工容易、施工方便、运行安全可靠、维护工作量少的特点，在城区的高压架空线路中得到了广泛的应用。

1.3 角钢塔角钢塔是采用角钢型材制成的构件组成的格构式铁塔结构。

角钢塔具有强度高、制造方便的优点。

1.4 钢管塔钢管塔是主材用钢管构件，斜材使用钢管或圆钢、型钢构件组成的格构式铁塔结构。

按起材料分还有木质电杆、复合材料杆塔及钢筋混凝土塔，因为我国木材稀缺，使用较少，这次步作过多介绍，混凝土建造的输电线塔也不较多，所以也不作过多介绍。

木电杆混凝土建造的输电线跨越塔复合材料塔头塔02按其受力性质分类按其在输配电线路中杆塔的受力分类，一般分为悬垂型杆塔与耐张型杆塔。

电力铁塔，各式各样的类型，你知道代表什么意思吗？2016-11-02路上各种各样的杆塔，可你知道他们是什么杆什么塔吗？这么一问，85%的人立马懵圈这也不怪大家，讲真，即便是电力系统工作，都不一定认识，今天就带大家来认一认杆塔。

常见杆塔的无非就是几种，而且有不同的分类。

所以，我们今天的内容就是字形塔和象形塔！1. 干字形塔“干”字塔，形似汉字“干”而得名，是直流和交流输电线路都常见的塔型。

多为直线塔，也是≥220 kV输电线路常见的耐张&转角塔。

2. 上字形塔杆塔上只架设一根架空地线，导线呈不对称三角形布置，其外形呈“上”字形。

适用于轻雷及轻冰地区导线截面较小的线路，常用于110 kV及以下电压等级的电力线路。

3. 门字形塔顾名思义，用两个柱体来支持导线及架空地线的杆塔，就像一个大大的“门”字。

这种杆塔适用性比较大，带拉线时更有很好的经济性，常用于双架空地线及导线呈水平排列的情况，一般用于≥220 kV的线路，可采用打拉线来提高杆塔的稳定性，柱体有时还带一定坡度。

4. V字形塔拉线V型塔，门型塔的特例，形似“V”，自带“大V认证”，所以在旷野很好辨认。

它施工方便，耗钢量低于其它拉线门型塔，但占地较大，在河网及大面积机耕地区使用受到一定限制。

常用于500 kV的线路，在220 kV中也有少量使用。

5. T字形塔▲新疆哈密南至河南郑州±800千伏特高压直流输电工程新疆段铁塔呈“T”型，下面吊着两回输电线路，一边正极，一边负极，是直流输电的主力杆塔，仔细看铁塔上面还有两个小“角”，一边也各一条地线，江湖人称“避雷线”。

说完字形塔，下面的主题就是象形塔1酒杯型塔塔上架设两根架空地线，导线排列在一个水平面上，塔形呈酒杯状。

看到这里，有小伙伴就会说了：“这哪点像个酒杯了，逗我呢，差评差评！”其实正确的抽象方式是酱紫哒它通常是220 kV及以上电压等级输电线路的常用塔型，有良好的施工运行经验，特别适用于重冰区或多雷区。

杆塔之宇文皓月创作电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。

水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

1、直线杆：又称中间杆或过线杆。

用在线路的直线部分，主要承受导线重量和正面风力，故杆顶结构较简单，一般不装拉线。

2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧装置耐张杆。

耐张杆除承受导线重量和正面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力，通常在其前后方各装一根拉线。

耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让线路不克不及过紧也不克不及过松。

耐张杆就是起这样的作用。

3、转角杆：用在线路改变方向的地方。

转角杆的结构随线路转角分歧而分歧：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。

5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。

架空配电线路杆位的确定当配电线路路径确定后，就可以丈量确定杆位了。

首先确定首端杆和终端杆的位置，而且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在需要时可再划分几个耐线段，耐张段长度一般不大于2km。

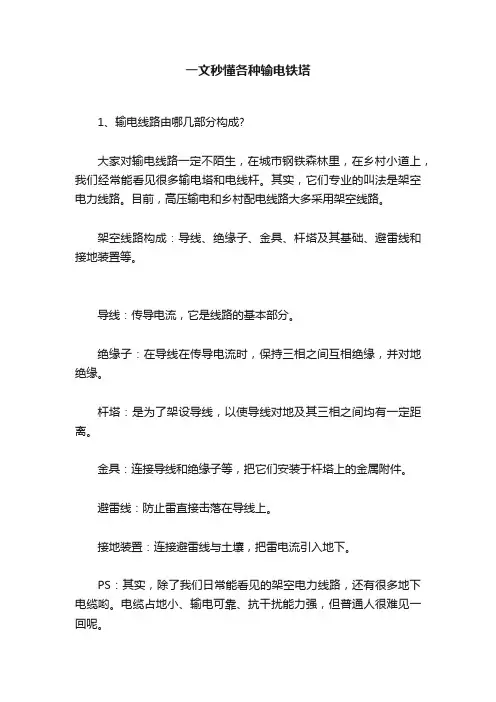

一文秒懂各种输电铁塔1、输电线路由哪几部分构成?大家对输电线路一定不陌生，在城市钢铁森林里，在乡村小道上，我们经常能看见很多输电塔和电线杆。

其实，它们专业的叫法是架空电力线路。

目前，高压输电和乡村配电线路大多采用架空线路。

架空线路构成：导线、绝缘子、金具、杆塔及其基础、避雷线和接地装置等。

导线：传导电流，它是线路的基本部分。

绝缘子：在导线在传导电流时，保持三相之间互相绝缘，并对地绝缘。

杆塔：是为了架设导线，以使导线对地及其三相之间均有一定距离。

金具：连接导线和绝缘子等，把它们安装于杆塔上的金属附件。

避雷线：防止雷直接击落在导线上。

接地装置：连接避雷线与土壤，把雷电流引入地下。

PS：其实，除了我们日常能看见的架空电力线路，还有很多地下电缆哟。

电缆占地小、输电可靠、抗干扰能力强，但普通人很难见一回呢。

2、高压、超高压、特高压……为什么要分那么多电压等级?电力工业发展初期，发电厂一般建在电力用户附近。

随着电力生产规模和负荷中心规模的扩大，输电容量也越来越大，输电电压就越来越高啦。

在我国，输电网电压等级一般分为高压、超高压和特高压。

交流电压等级中，高压指110千伏和220千伏;超高压指330千伏、500千伏和750千伏;特高压指1000千伏。

直流电压等级中，超高压指±500千伏和±660千伏，特高压指±800千伏。

其中1000千伏交流电压已成为国标标称电压。

3、怎么一眼看穿线路电压等级?对于普通非电力专业的人来说，不同的电压等级如何用肉眼来区分呢?绝缘子片数越多，电压等级越高。

在海拔高度1000米及以下地区，不同电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘子片数分别是：110千伏7片，220千伏13片，330千伏17片，500千伏25片，750千伏32片。

看杆塔、望线路高电压等级的线路需要更大的安全距离，要被架得很高，而只有铁塔才能有能力负担重达数十吨的线路哦。

架空输电线路杆塔分类
一、根据塔型分类，可以分为：直线塔、直线转角塔、耐张转角塔，终端塔、换位塔和分歧塔是耐张转角塔的特殊形式。

750千伏干字型耐张转角塔750千伏酒杯型直线塔
750千伏分体式换位塔（实际由一基500千伏同塔双回路换位塔
转角塔和两个辅助小塔构成）
终端塔一般是指位于变电站或者电厂出口的铁塔，终端塔单侧受力，构架侧受力极小。

在某些工程还会存在分歧塔，一般是由同塔双回路变成两个并行的单回路时或两个单回路合成同塔双回路时使用。

交流1000千伏同塔双回路转角塔交流1000千伏同塔双回路直线塔
直流±800千伏转角塔直流±800千伏直线塔
二、按照回路数量，可以分为单回路塔、同塔双回路塔、同塔多回路塔
单回路塔一般是猫头塔、酒杯塔或紧凑型塔。

猫头塔单回路紧凑型塔
同塔双回路紧凑型直线塔同塔双回路紧凑型转角塔
同塔多回路铁塔
三、按照构件类型，可以分为：角钢塔、钢管塔
角钢塔的应用范围最广，钢管塔一般仅用于1000kV同塔双回路或交直流大跨越塔。

四、按照形状，可以分为：猫头塔、酒杯塔、干字型塔、T型塔、官帽塔、鼓型塔等等
以上图片已经例举了猫头塔、酒杯塔、T型塔、干字型塔（交流单回路耐张塔基本都是干字型，直流耐张塔也是），此处就不再插入图片。

五、按照输送的电流分类，可以分为：直流塔、交流塔。

配电线路杆塔的分类1、直线杆1）直线杆又称中间杆或过线杆，一般位于线路的直线段上，正常情况下不承受导线的张力，仅承受导、地线及相关金具、附属设施垂直于地面方向的重力和风引起的垂直于线路方向的水平力。

2）直线杆的导线用线夹和悬式绝缘子串挂在横担下，或用针式绝缘子固定在横担上。

直线杆顶结构较简单，一般不装拉线。

2、耐张杆1）为便于线路施工和检修，并限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段（耐张段长度一般不超过2km），在耐张段的两侧安装耐张杆。

2）耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方向水平张力。

为平衡此张力，通常在其前后方各装一根拉线。

3）耐张杆导线用耐张线夹和耐张绝缘子串或用蝶式绝缘子固定在电杆上，电杆两边的导线用引流线连接起来。

3、转角杆1）转角杆用于线路改变方向的转角处，允许受力小于耐张杆。

正常情况下除承受导线等垂直载荷和内角平分线方向的水平风力载荷外，还要承受内角平分线方向导线全部拉力的合力，在事故情况下还要能承受线路方向导线的重量。

2）转角杆有直线型和耐张型两种型式，具体采用哪种型式可根据转角的大小来确定。

3）转角杆的结构随线路转角不同而不同：转角在15°以内时，可仍用原横担承担转角合力；转角在15°~30°时，可用两根横担，在转角合力的反方向装一根拉线；转角在30°~45°时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45°~90°时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

4、终端杆终端杆用于线路首、末端，或电缆线路与架空线路的分界处，是耐张杆的一种，正常情况下除承受导线的重量和水平风力载荷外，还要承受沿线路方向导线全部拉力的合力，为平衡此力，需在导线的反方向装拉线。

5、分支杆1）分支杆用于分支线路与主配电线路的连接处，在主干线方向上它可以是直线杆或耐张杆，在分支线方向上时则是终端杆。

架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。

本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。

1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。

图中钢筋混凝⼟部分属于铁塔基础。

▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。

图中红⽩相间的圆钢属于杆塔地脚螺栓。

▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。

▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。

▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。

图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。

▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。

▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。

▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。

▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。

▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。

▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。

架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。

▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。

图中圆钢部分属于接地装置⼀部分。

▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。
