输电线路杆塔介绍(PPT57页)

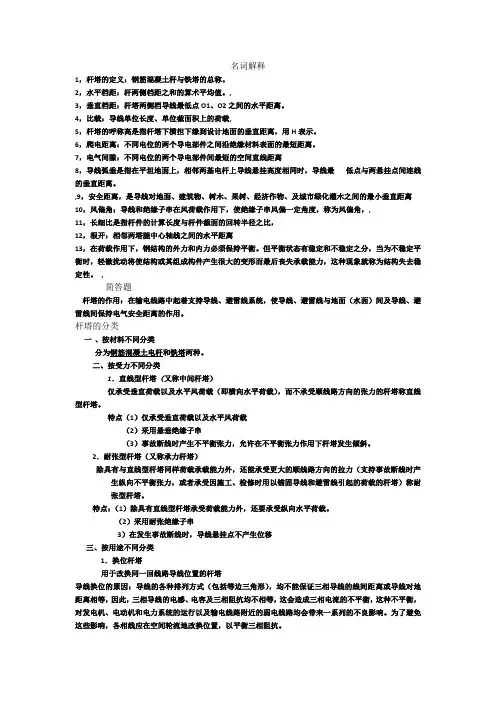

名词解释1，杆塔的定义：钢筋混凝土杆与铁塔的总称。

2，水平档距：杆两侧档距之和的算术平均值。

,3，垂直档距：杆塔两侧档导线最低点O1、O2之间的水平距离。

4，比载：导线单位长度、单位截面积上的荷载,5，杆塔的呼称高是指杆塔下横担下缘到设计地面的垂直距离，用H表示。

6，爬电距离：不同电位的两个导电部件之间沿绝缘材料表面的最短距离。

7，电气间隙：不同电位的两个导电部件间最短的空间直线距离8，导线弧垂是指在平坦地面上，相邻两基电杆上导线悬挂高度相同时，导线最低点与两悬挂点间连线的垂直距离。

,9，安全距离，是导线对地面、建筑物、树木、果树、经济作物、及城市绿化灌木之间的最小垂直距离10，风偏角；导线和绝缘子串在风荷载作用下，使绝缘子串风偏一定角度，称为风偏角，,11，长细比是指杆件的计算长度与杆件截面的回转半径之比，12，根开：相邻两塔腿中心轴线之间的水平距离13，在荷载作用下，钢结构的外力和内力必须保持平衡。

但平衡状态有稳定和不稳定之分，当为不稳定平衡时，轻微扰动将使结构或其组成构件产生很大的变形而最后丧失承载能力，这种现象就称为结构失去稳定性。

,简答题杆塔的作用：在输电线路中起着支持导线、避雷线系统，使导线、避雷线与地面（水面）间及导线、避雷线间保持电气安全距离的作用。

杆塔的分类一、按材料不同分类分为钢筋混凝土电杆和铁塔两种。

二、按受力不同分类1．直线型杆塔（又称中间杆塔）仅承受垂直荷载以及水平风荷载（即横向水平荷载），而不承受顺线路方向的张力的杆塔称直线型杆塔。

特点（1）仅承受垂直荷载以及水平风荷载（2）采用悬垂绝缘子串（3）事故断线时产生不平衡张力，允许在不平衡张力作用下杆塔发生倾斜。

2．耐张型杆塔（又称承力杆塔）除具有与直线型杆塔同样荷载承载能力外，还能承受更大的顺线路方向的拉力（支持事故断线时产生纵向不平衡张力，或者承受因施工、检修时用以锚固导线和避雷线引起的荷载的杆塔）称耐张型杆塔。

特点：（1）除具有直线型杆塔承受荷载能力外，还要承受纵向水平荷载。

架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。

本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。

1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。

图中钢筋混凝⼟部分属于铁塔基础。

▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。

图中红⽩相间的圆钢属于杆塔地脚螺栓。

▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。

▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。

▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。

图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。

▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。

▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。

▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。

▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。

▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。

▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。

架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。

▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。

图中圆钢部分属于接地装置⼀部分。

▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。

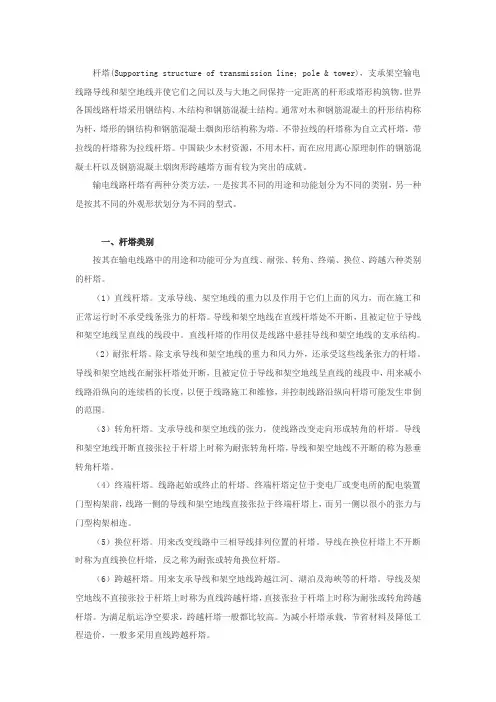

杆塔(Supporting structure of transmission line；pole & tower)，支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆，塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔，带拉线的杆塔称为拉线杆塔。

中国缺少木材资源，不用木杆，而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔有两种分类方法，一是按其不同的用途和功能划分为不同的类别，另一种是按其不同的外观形状划分为不同的型式。

一、杆塔类别按其在输电线路中的用途和功能可分为直线、耐张、转角、终端、换位、跨越六种类别的杆塔。

（1）直线杆塔。

支承导线、架空地线的重力以及作用于它们上面的风力，而在施工和正常运行时不承受线条张力的杆塔。

导线和架空地线在直线杆塔处不开断，且被定位于导线和架空地线呈直线的线段中。

直线杆塔的作用仅是线路中悬挂导线和架空地线的支承结构。

（2）耐张杆塔。

除支承导线和架空地线的重力和风力外，还承受这些线条张力的杆塔。

导线和架空地线在耐张杆塔处开断，且被定位于导线和架空地线呈直线的线段中，用来减小线路沿纵向的连续档的长度，以便于线路施工和维修，并控制线路沿纵向杆塔可能发生串倒的范围。

（3）转角杆塔。

支承导线和架空地线的张力，使线路改变走向形成转角的杆塔。

导线和架空地线开断直接张拉于杆塔上时称为耐张转角杆塔，导线和架空地线不开断的称为悬垂转角杆塔。

（4）终端杆塔。

线路起始或终止的杆塔。

终端杆塔定位于变电厂或变电所的配电装置门型构架前，线路一侧的导线和架空地线直接张拉于终端杆塔上，而另一侧以很小的张力与门型构架相连。

（5）换位杆塔。

用来改变线路中三相导线排列位置的杆塔。

导线在换位杆塔上不开断时称为直线换位杆塔，反之称为耐张或转角换位杆塔。

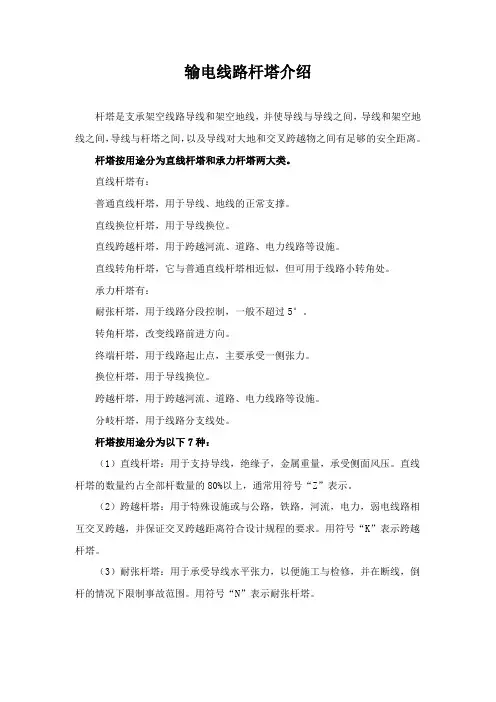

输电线路杆塔介绍杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。

杆塔按用途分为直线杆塔和承力杆塔两大类。

直线杆塔有：普通直线杆塔，用于导线、地线的正常支撑。

直线换位杆塔，用于导线换位。

直线跨越杆塔，用于跨越河流、道路、电力线路等设施。

直线转角杆塔，它与普通直线杆塔相近似，但可用于线路小转角处。

承力杆塔有：耐张杆塔，用于线路分段控制，一般不超过5°。

转角杆塔，改变线路前进方向。

终端杆塔，用于线路起止点，主要承受一侧张力。

换位杆塔，用于导线换位。

跨越杆塔，用于跨越河流、道路、电力线路等设施。

分岐杆塔，用于线路分支线处。

杆塔按用途分为以下7种：（1）直线杆塔：用于支持导线，绝缘子，金属重量，承受侧面风压。

直线杆塔的数量约占全部杆数量的80%以上，通常用符号“Z”表示。

（2）跨越杆塔：用于特殊设施或与公路，铁路，河流，电力，弱电线路相互交叉跨越，并保证交叉跨越距离符合设计规程的要求。

用符号“K”表示跨越杆塔。

（3）耐张杆塔：用于承受导线水平张力，以便施工与检修，并在断线，倒杆的情况下限制事故范围。

用符号“N”表示耐张杆塔。

（4）转角杆塔：用于线路转角地点，分直线转角和耐张转角2种。

用符号“J”表示转角杆塔。

（5）T接杆塔：用于线路分支点，用符号“T”表示。

（6）终端杆塔：用于线路起点或受电端的线路终点，它的一侧要承受线路侧耐张段的导线拉力。

用符号“D”表示终端杆塔。

（7）换位杆塔：中性点直接接地的电力网中，当长度超过100km时，为了使各相电感，电容相等，减少对邻近平行通讯线路的干扰，以平衡不对称电流，而设置的换位杆塔。

换位杆干塔用符号“H”表示。

常规杆塔型号表示方法：(1)按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔(2)按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型(鸟骨型)SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型(3)杆塔材料和结构代号含义：G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔(4)分级代号含义同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。
