输电线路杆塔基础施工的主要分类和特点以及技术措施输电线路杆塔是输电线路的重要组成部分，其基础施工质量直接影响线路的稳定运行。
本文将介绍输电线路杆塔基础施工的主要分类、特点以及技术措施。
主要分类钢筋砼桩基础钢筋砼桩基础是一种较为常用的基础形式，它的主要特点是承载力强、稳定性好、使用寿命长。
钢筋砼桩基础的施工工艺比较简单，一般采用桩机或人工钻孔的方式进行施工。
钢管桩基础钢管桩基础是一种相对较新的基础形式，它的主要特点是施工周期短、工艺简单、且便于施工现场的管理。
钢管桩基础能够适应不同的地质条件，可以在较为软弱的土地上建立稳定的基础。
沉管基础沉管基础是一种相对较少采用的基础形式，但其特点也十分明显。
它的优点是承载力强，能够满足工程要求，其缺点则在于施工周期长、施工难度大，需要配备较多的专业设备。
特点基础尺寸输电线路杆塔基础的尺寸是根据塔型、荷载和地质条件等因素综合考虑后确定的。
尺寸的大小直接影响基础的承载能力和稳定性，因此尺寸的确定是基础施工的关键之一。
基础材料输电线路杆塔基础的材料一般采用混凝土、钢筋等材料。
选择合适的材料可以提高基础的稳定性和承载能力，同时能够提升杆塔整体的使用寿命。
基础形式输电线路杆塔基础形式的选择与地质情况、荷载等因素有关。
选择合适的基础形式可以提高线路的安全性和可靠性，同时可以减少基础施工的难度和风险。
技术措施地质勘察在进行输电线路杆塔基础施工之前，必须对施工地点的地质情况进行详细勘察。
地质勘察的主要目的是确定地质条件，为后续的设计和施工提供依据。
基础设计基础设计是基础施工的关键环节，它的主要目的是根据线路荷载和地质条件等因素，确定合适的基础尺寸和形式，保证基础的承载能力和稳定性。
施工管理在进行基础施工时，需要对施工现场进行管理和监控，及时处理施工过程中出现的问题，确保施工进度和质量。
通过以上的介绍，相信各位已经了解了输电线路杆塔基础施工的主要分类、特点以及技术措施。
基础施工的质量是保证线路安全稳定运行的重要保障，需要在实际施工中认真对待，并采取相应措施加以防范和解决问题。
输电线路杆基础知识小编带大家来认一认不同类型的杆塔, 常见的杆塔杆塔无非就是这几种：干子型塔：上字型塔: 上V型塔:酒杯塔:猫头塔:上述文章主要是从形象、有趣的角度, 按外形来向普通人科普输电线路杆塔。
再者：20~30年前,输电线路杆塔主要为单回路，外形上分类确实能表达导线的排布方式。
比如“酒杯塔”表示导线水平排列，可以降低杆塔的高度。
“猫头塔”表示导线三角排列，可以压缩线路走廊的宽度。
现如今，为了提升走廊效率，线路建设以多回路为主，杆塔形状都成了一种外形，因此按外形来分类已经不灵了。
进入正题！架空输电线路杆塔分为直线塔和转角塔，位于路径直线上的塔是直线塔，位于路径转角位上的塔是转角塔，转角塔也一般称为耐张塔。
你说，这不是废话吗？只要是干线路的谁不懂。
但是，你知道为什么要划分为直线塔和耐张塔吗？比如为什么不全设计成耐张塔，所有塔型都可以带角度。
从此：设计单位一套塔图走天下，勘测再也不用担心放错桩位，施工单位再也不用担心复测错误, 村民想怎么改线怎么改线，它不香吗？答案是：它不香直线塔对于耐张塔，乃相辅相成，相互配合。
就好比是辅助对于射手，射手厉害没有辅助一样赢不了，就好比自行车对于小汽车，小汽车跑的快但是成本高，很多窄巷子还进不去，所以直线塔与转角塔是有：严格的分工和搭配使用原则的,目的是最大程度节省塔材！直线塔：直线塔位于位于直线上，通过对直线塔的悬垂串进行受力分析。
通过设计、施工时通过控制弧垂大小做到前后档张力平衡。
因此直线塔挂点处受到的合力竖直向下, 即直线塔对导线起承托作用即可，（只承受垂直荷载和风荷载）。
同时线路运行时悬垂线夹可以自由转动, 悬垂串与铁塔连接处可自由转动，我Q负费吊住导线故悬垂串可随时对张力差随时进行补偿，即使两侧代表档距不同也能在气候变化、两侧张力变化时通过悬垂串的摇摆达到动态平衡,如下图所示：总之：::直线塔避开了导线的纵向荷载。
只用承担垂直荷载和水平荷载（风荷载）。
结合工程浅论输电线路基础形式输电线路是电力系统的重要组成部分，用于将发电站产生的电力传输到各个用电地点。
输电线路基础形式的选择对输电线路的安全性、稳定性和经济性都有着重要的影响。
本文将结合工程实践，浅论输电线路基础形式的选择。
一、输电线路基础形式的分类输电线路基础形式可以根据钢塔的类型和地基形式而分为多种类型，如钢筋混凝土桩、钢管桩、框架式基础、盘形基础等。
这里我们将重点介绍传统的耐张塔直线桩式基础和新型自复位基础。
1. 耐张塔直线桩式基础直线桩式基础是传统的输电线路基础形式，通常用于直线段和小曲线段。
其特点是基础规模较大，基础层数较多，需要较长的建造时间，容易对环境造成影响。
使用直线桩基础的优点是稳定性和可靠性较高，适应性广泛，维护成本相对较低。
2. 自复位基础自复位基础是目前出现的一种新型基础形式，主要应用于复杂地形条件下的输电线路。
该基础采用防钉锁扣式连接技术，支杆底部配有断口结构，可实现地震荷载下的自复位功能。
自复位基础将钢塔与基础结合在一起，减少基础面积，降低建造费用，同时能够保证线路的安全性和可靠性。
二、基础形式的选择基础形式的选择要根据实际情况来进行，包括工程地质、地形地貌和钢塔类型等因素。
如果地质条件复杂，地形起伏大，钢塔高度较大，自复位基础是一个更好的选择；如果地质条件较好，地形平坦，传统的耐张塔直线桩式基础是更稳定可靠的选择。
此外，经济因素也应该纳入考虑范围，二者的费用差异也是一个需要注意的因素。
三、结论输电线路基础形式的选择是一个综合考虑的问题。
传统的耐张塔直线桩式基础具有稳定性和可靠性的优点；自复位基础具有自动恢复功能，适用于复杂地形环境下的输电线路。
在根据实际情况进行选择时，需要考虑地形地貌、工程地质和钢塔类型等因素，并进行综合考虑。
同时，在选择时还要考虑到经济因素，以确保工程的经济合理性。
输电线路⼏种常规基础型式简介杆塔基础选型是指在已知地质、⽔⽂及荷载等条件下通过⼀系列计算分析、综合⽐选来确定合适的杆塔基础类型。
输电线路⼯程基础型式和尺⼨千差万别，沿线地形、地质也是变化万千；在交通⽅⾯，许多地⽅没有机械设备进场道路。
基础⼯程的造价、⼯期和劳动消耗量在整个线路⼯程中占很⼤⽐重，据资料统计：输电线路基础造价约占整个⼯程的15％～20％，在特殊地基线路⼯程建设中甚⾄超过40％，基础⼯程施⼯⼯期约占整个⼯期的50％，运输量约占整个⼯程的80％，因此选择合适的基础⽅案并进⾏优化设计，将有效降低整个⼯程造价；在环保要求⽇益提⾼的当今社会，基础设计时不仅要考虑⼯程的安全性、经济性和适⽤性，还需应⽤⼯程全寿命周期管理的理念，考虑设计、施⼯、运维等各环节的影响因素，进⾏基础选型和优化设计。
1、基础选型原则（1）贯彻“安全可靠、经济适⽤、符合国情、注重环保”的电⼒建设⽅针，坚持“三通⼀标”和“两型三新”的总体原则，强化应⽤“全寿命周期管理”理念和⽅法，积极优化和创新，积极应⽤新技术、新材料。
（2）基础设计必须坚持 “因地制宜、技术先进、安全可靠、⽅便施⼯、注重环保、节省投资”的原则。
充分发挥每种基础型式的特点，结合地形、地质特点及运输条件，综合分析技经指标，选择适宜的基础型式；（3）基础设计应尽量降低基坑⼟⽯⽅量、免开或少开施⼯基⾯，在安全、可靠的前提下，积极采⽤环保、⽔保措施，保护⾃然环境、防⽌⽔⼟流失。
（4）普通地段基础应优先采⽤原状⼟基础、复合基础等技术先进、经济合理的基础，降低⼯程本体造价。
（5）基础设计应注意考虑杆塔塔位的边坡稳定和压矿塔位的安全和防护问题，对不良地基提出特殊的基础型式和处理措施。
2、基础选型在荷载条件⼀定的情况，基础⽅案选择和地质、地形条件等地基条件密切相关，在不同的地基条件下，基础⽅案选择优化结论迥异。
因此，基础⽅案的优化必须在⼀定的地基条件下进⾏。
3、常规基础型式线路途径地质条件⽐较复杂，基础⽅案选择的优劣直接影响基础的安全和⼯程量指标，因此对各种基础型式的受⼒特点及优缺点进⾏分析和⽐较⾄关重要。

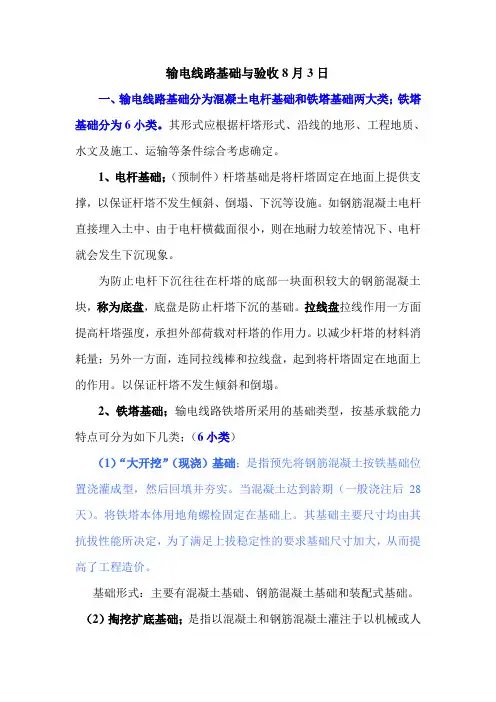

输电线路基础与验收8月3日一、输电线路基础分为混凝土电杆基础和铁塔基础两大类；铁塔基础分为6小类。
其形式应根据杆塔形式、沿线的地形、工程地质、水文及施工、运输等条件综合考虑确定。
1、电杆基础；（预制件）杆塔基础是将杆塔固定在地面上提供支撑，以保证杆塔不发生倾斜、倒塌、下沉等设施。
如钢筋混凝土电杆直接埋入土中、由于电杆横截面很小，则在地耐力较差情况下、电杆就会发生下沉现象。
为防止电杆下沉往往在杆塔的底部一块面积较大的钢筋混凝土块，称为底盘，底盘是防止杆塔下沉的基础。
拉线盘拉线作用一方面提高杆塔强度，承担外部荷载对杆塔的作用力。
以减少杆塔的材料消耗量；另外一方面，连同拉线棒和拉线盘，起到将杆塔固定在地面上的作用。
以保证杆塔不发生倾斜和倒塌。
2、铁塔基础；输电线路铁塔所采用的基础类型，按基承载能力特点可分为如下几类；（6小类）（1）“大开挖”（现浇）基础；是指预先将钢筋混凝土按铁基础位置浇灌成型，然后回填并夯实。
当混凝土达到龄期（一般浇注后28天）。
将铁塔本体用地角螺检固定在基础上。
其基础主要尺寸均由其抗拔性能所决定，为了满足上拔稳定性的要求基础尺寸加大，从而提高了工程造价。
基础形式：主要有混凝土基础、钢筋混凝土基础和装配式基础。
（2）掏挖扩底基础；是指以混凝土和钢筋混凝土灌注于以机械或人工掏挖的土胎内的基础。
特点；抗上拔力好，具有较大的横向承载力。
省工节省材料，能加快施工进度，降低成本。
宁夏的沼泽地和沙漠地段的地形无法施实。
（3）爆扩桩基础；是指以混凝土和钢筋骨架灌注于以爆扩成形的土胎内的短桩基础。
适用于可爆扩成型的塑和可塑状态的黏性土中。
其抗上拔地基本接近未动的天然土，因具有良好的抗上拔能力。
爆扩桩基础也具有掏挖基础的优点，缺点是成型的工艺尺寸检查有一定的困难。
（4）岩石基础；是指以水泥沙浆或细石混凝土和锚筋灌注于钻孔的岩孔内的锚桩或墩基础。
有较好的抗上拔能力。
适用于山区较小的线路。
岩石基础工程质量鉴定工作比较麻烦。
架空输电线路杆塔基础的几种形式图文
输电线路杆塔的地面以下部分的总体统称为杆塔基础。
它的作用是用来稳定输电线路的杆塔，防止杆塔因为承受导地线、风、覆冰、断线张力等垂直荷载、水平荷载和其他外力作用而产生的上拔、下压或倾覆。
基础形式可分为以下几种:
1.岩石嵌固基础
岩石嵌固基础适用于覆盖层较浅或无覆盖层的强风化岩石地基，其特点是底板不配筋，基坑全部掏挖。
上拔稳定，具有较强的抗拔承载能力。
需要时，可将主柱的坡度设置与塔腿主材坡度相同，以减小偏心弯矩，还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度，混凝土和钢筋的用量都较小，同时减少了基坑土石方量，浇制混凝土不需要模板，施工费用较低。
岩石嵌固基础分利用了岩石本身的抗剪强度，混凝土和钢筋的用量都较小，同时减少了基坑土石方量，浇制混凝土不需要模板，施工费用较低。
但对勘测深度要求较高，要求逐基鉴定岩石的稳定性、覆盖层厚度、岩石的坚固及风化程度情况，准确落实相关设计参数。
2.岩石锚杆基础
岩石锚桩基础适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆，然后灌浆，使锚杆与岩石紧密粘结，借岩石本身、岩石与砂浆间和锚筋的粘结力来抵抗上部杆塔结构传来的外力, 以保证对杆塔结构的锚固稳定，从而大大降低了基础混凝土和钢材量。
岩石锚桩基础一般宜用于未风化、微风化和中等风化程度的岩石地基, 但随着现在实验和实践经验的积累, 强风化岩石地区亦可做岩石基础。
岩石锚桩基础常用型式有直锚式、斜锚式、承台式、嵌固式、半嵌固式5种类型, 应用较为成功。
直锚式岩石锚桩基础具有工艺简便、灵活性高、适用性强、造价低等优势, 适用于基础作用力较小的直线塔;斜锚式岩石锚桩基础使用于基础作用力较小的直线水泥杆或直线拉线塔等塔型; 而承台式岩石锚桩基础和嵌固式、半嵌固式岩石锚桩基础使用于基础作用力较大的耐张塔等塔型。
3.掏挖基础
掏挖基型分全掏挖和半掏挖两种，适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下，开挖基坑时不扰动原状土，避免大开挖后再填土。
由于掏挖基础是人工挖土的特点，因此基础主柱的直径不小于0.8m，鉴于安全因素，基础底板坡度不宜大于45度。
在设计基础时，采用的是剪切法，地面为种植土时，上拔稳定计算时的计算上拔深度一般扣除0.3m;地面为水田时，上拔稳定计算时的计算上拔深度一般扣除0.5m。
掏挖基础宜适用于无地下水的泥岩、砂岩、新疆戈壁碎石土地或可掏挖成型的黏性土、粉质黏土段作用力比较小的铁塔(一般直线塔)。
若黏土夹有卵石，且含沙量较大，内摩擦阻角较大，土质比较疏散的地质条件不宜采用掏挖基础。
掏挖基础的混凝土量较大，开挖的土石方量也小，钢筋量小。
掏挖基础开挖土方费用比较贵，因掏挖基础利用土体本身使混凝土成型，但是浇筑混凝土费用节约了模板费用，因此它未加上运输费用时，是比较经济的，但是加上运输费用时，它的综合造价就提高，是较经济环保的基础类型。
掏挖基础一般通过地脚螺栓和铁塔进行连接。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同，减小了基础水
平力产生的偏心弯矩，也还可省去地脚螺栓，采用插入角钢，但因为施工难度较大，一般不推荐。
掏挖基础最大的特点就是充分利用原状土的力学性能，提高基础的抗拔、抗倾覆承载能力，因此岩土的状态决定基础的经济性，是否采用掏挖基础，应该根据地质条件及杆塔基础作用具体情况而定。
4.阶梯型基础
该基础是传统的基础型式，适用各类地质、各种塔型，其特点是台阶基础采用大开挖形式，它利用土体和自身重力来满足抗拔、抗倾覆。
阶梯型可利用定型钢模板，施工较方便，由于采用大开挖形式，基础的土方量比较大，对环境影响大。
此类基础计
算方法采用土重法，台阶的设计需要满足刚性角要求，不需要配筋，属于刚性基础，因而它的混凝土量比较大，而钢筋量较小。
它通过地脚螺栓和铁塔进行连接。
台阶基础适用各种岩土类型，也可用于有地下水的塔位。
由于阶梯型基础混凝土量较大，埋置较深，易塌方及有流砂地区难以达到设计深度，因此在此类地区应尽量少用。
5.大板基础
大板基础的主要设计特点是:底板大、埋深浅、底板较薄，靠底板双向配筋承担由铁塔上拔、下压和水平力引起的弯矩和剪力，主柱计算与阶梯基础相同。
与阶梯基础相比，埋深浅，易开挖成形，混凝土量能适当降低，但钢筋量增加较多。
与灌注桩相比，在软弱地基中应用较为广泛。
它施工方便，特别是对于软、流塑粘性土、粉土及粉细砂等基坑不易成型的塔位。
设计时，对底板
的高厚比应进行一定的控制(悬臂长度:底板厚<3:1),不足时可在主柱下增加台阶，以减少板的悬臂长度和底板厚度，为了减小混凝土量，主柱中心与底板中心设置偏心，抵消水平弯矩，达到减小底板及配筋的效果。
大板基础设计时应控制沉降及不均匀沉降，对转角塔及负荷较大的直线塔进行地基沉降变形验算，施工时应尽量少扰动地基土，清除开挖的全部浮土并做好垫层，必要时使用块石灌浆。
此类基础为柔性基础，偏心距也是基础设计的控制要点之一。
它的混凝土量较台阶基础小，钢筋量较台阶基础大。
它通过地脚螺栓和铁塔进行连接。
该基础适用无地下水的各种岩土，一般用于运输较困难的塔位。
6.斜柱插入式基础
斜柱插入式基础施工示意图
斜柱插入式基础也是利用土和基础自身的重力来抗拔、抗倾覆。
它属于柔性基础，其主要特点就是斜柱与塔腿主材坡度一致，减小了作用在主柱正截面上的弯矩，使主柱的截面尺寸和配筋相应减小，从而节约了混凝土和钢筋，是较经济的基础类型之一。
它通过插入角钢和铁塔进行连接。
斜柱插入式基础的开挖土石方量大、混凝土方较小，钢筋量较小，它的混凝土浇筑费价格适中，但人工费用和机械费用略有增加，加上运输费用，它的投资费用小，是比较经济的基础。
从其受力角度具体分析，一般基础铁塔产生的内力是作用在主柱顶面，而斜柱插入式基础不是作用在主柱顶面，而是直接传递到底板。
当基础为下压时，主材内力直接传递到底板中心，由此产生的水平分力由侧向土抗力承受，垂直分力使基础底板中心承受。
基础底板处的弯矩由塔腿斜材的水平力产生，此弯矩值与台阶或直柱板式基础相比很小，所以底板配筋也小得多。
当基础为上拔时，铁塔主材的上拔力由插入式角钢承受，其配筋计算只考虑斜材的水平分力和垂直分力，一般按构造配筋即可满足要求。
因此它的混凝土量最省，钢筋量较小。
斜柱插入式基础适用无地下水的各种岩土。
在平原、河网地区使用较多，一般塔型都适用，工程中主要用于直线塔。
斜柱插入式基础缺点就是是施工精度要求高。
对于高压缩性软弱土地区，其基础底面地基处理一定要重视基础垫层和基坑排水，并应严格按照有关规定执行。
因为一旦发生扰动基底软土或排水不及时，就可能引起基础的不均匀沉降，再很难进行处理。
另外，斜柱插入式基础不宜用于易发生灾害的地区，如发生冰灾事故后发生灾害性倒塔后插入角钢也随之破坏，给抢修带来困难的难题，如下图。
现在采用斜柱式平面(或斜面)柔性地脚螺栓样式基础较多，他们除连接方式(插入、地脚螺栓)不一样，其基本情况一样，不在重复阐述。
斜柱插入式基础拆除恢复
斜柱地脚螺栓式现浇基础
7.人工挖孔灌注桩基础
对于地质条件为流塑、地基持力层较深且基础作用力较大的耐张塔或直线塔，使用人工挖孔灌注桩基础基础是设计中广泛采用的一种方法。
它主要靠桩周与土的摩擦力和桩端承载力承担基础上拔力和下压力，施工方便，安全可靠。
缺点是施工费用较高。
人工挖孔灌注桩基础基础施工方法和掏挖基础类似，利用土体本身使混凝土成型，但出与施工安全角度考虑，需要做护壁。
吊装钢筋有一定的难度，人工挖孔灌注桩基础的土方量较大，钢筋用量较大，施工较复杂。
一般通过地脚螺栓和铁塔进行连接。
由于人工挖孔灌注桩基础是人工挖土的特点，因此桩的直径不小于0.8m。
多为单桩，无需做承台，一般多采用经验系数法设计。
在用基础作用力设计值计算桩身强度和地基强度满足后，还需要用基础作用了的标准值计算桩顶位移值，位移值不大于10mm，埋深一般大于6m。
人工挖孔灌注桩基础用在适合人工挖孔且基础作用力比较大、或者受地形地质条件限制，如基础露头较大的塔位。
人工挖孔桩基础属于深基础，能充分利用原状土的力学性能，提高基础的抗拔、抗倾覆承载能力。
土层厚度和状态决定其经济性。
8.联合基础
联合基础主要适用于基础根开较小且基坑难以开挖、板式基础上拔土体重叠的软弱土塔位，其设计特点是埋深较浅，四个基础整体浇制，靠基础底板上面的纵、横向加劲混凝土梁承担由基础上拔力、下压力和水平力引起的弯矩，底板与纵、横向加劲肋配筋，整体性好。
缺点是基础材料用量较大，施工较为烦琐，设计不易成系列。
9.复合式沉井基础
复合式沉井基础是针对地下水位较高的软土地基，尤其是容易产生“流砂”现象的软土地基的一种新型的基础型式。
复合式沉井基础是由上、下两部分组成:上部分是方型台阶基础，下部是环形钢筋砼沉井，沉井顶端露出钢筋埋入台阶基础连成整体。
基础的埋深在4m左右，沉井筒直径为2.5m左右，从基础深宽比来看(一般为1.5左右)，仍属于浅基础。
