全站仪坐标放样详细过程步骤 (14)

【建筑工程施工中全站仪坐标放步骤】1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。

2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

67 ）退出程序后关机，收好仪器装箱，放样工作结束。

【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按F1 放样(4) 按F4 确认(5) 按F1 测站点设置(6) 按F3(NZE)(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标(8) 按3 次F4 确认键(9) 按F2 后视点设置(10) 按F3(NE)(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)(14) 按F3 放样(15) 按F3(NEZ)(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标(17) 按3 次F4 确认(18) 按F1 极差键(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。

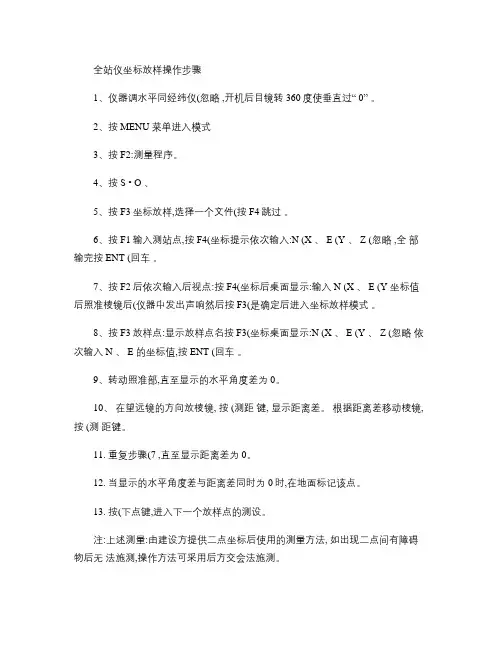

全站仪坐标放样操作步骤1、仪器调水平同经纬仪(忽略 ,开机后目镜转 360度使垂直过“ 0” 。

2、按 MENU 菜单进入模式3、按 F2:测量程序。

4、按S • O 、5、按 F3坐标放样,选择一个文件(按 F4跳过。

6、按 F1输入测站点,按 F4(坐标提示依次输入:N (X 、 E (Y 、 Z (忽略 ,全部输完按 ENT (回车。

7、按 F2后依次输入后视点:按 F4(坐标后桌面显示:输入 N (X 、 E (Y 坐标值后照准棱镜后(仪器中发出声响然后按 F3(是确定后进入坐标放样模式。

8、按 F3放样点:显示放样点名按 F3(坐标桌面显示:N (X 、 E (Y 、 Z (忽略依次输入 N 、 E 的坐标值,按 ENT (回车。

9、转动照准部,直至显示的水平角度差为 0。

10、在望远镜的方向放棱镜, 按 (测距键, 显示距离差。

根据距离差移动棱镜, 按 (测距键。

11. 重复步骤(7 ,直至显示距离差为 0。

12. 当显示的水平角度差与距离差同时为 0时,在地面标记该点。

13. 按(下点键,进入下一个放样点的测设。

注:上述测量:由建设方提供二点坐标后使用的测量方法, 如出现二点间有障碍物后无法施测,操作方法可采用后方交会法施测。

后方交会法1、同基本操作 1、2、3、4、 52、按 F2新点,显示 F1:极坐标 F2:后方交会法3、按 F2(后方交会法键。

选择一个文件,按 ENT 回车健确认,继续回车确认4、按 F1键,再回车确认5、输入已知点 A ,按 F4(是进入棱镜高输入(忽略 ,按 ENT 回车确认,照准已知点 A ,按 F1(测量键,进入已知点 B 的输入。

6、对已知点 B 的输入,同上 5,则显示后方交会残差7、按 F4(计算键,显示新点坐标,8、按 F49、同基本操作 6、 7、 8、 9、 10、 11。

零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单测量模式。

2、按 LAYOUT，进入放样程序，
3、再按SKP ，略过使用文件。

4、按OOC.PT （F1 ），
5、再按NEZ ，输入测站O 点的坐标（X0 ,Y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。

6、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点A 的坐标（xA , yA ）；若不知A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入的值。

瞄准A 点，按YES 。

7、按LAYOUT （F3 ），再按NEZ ，输入待放样点B 的坐标（xB , yB,HB ）与测杆单棱镜的镜高后，
8、按 ANGLE （ F1 ）。

使用水平制动和水平微动螺旋，使显示的 dHR=0°00ˊ00"，即找到了
OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。

9、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。

10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。

11、按 NEXT ——反复 7 、8 、9三步，放样下一个点 C 。

全站仪图解放样
第一步
第二步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。

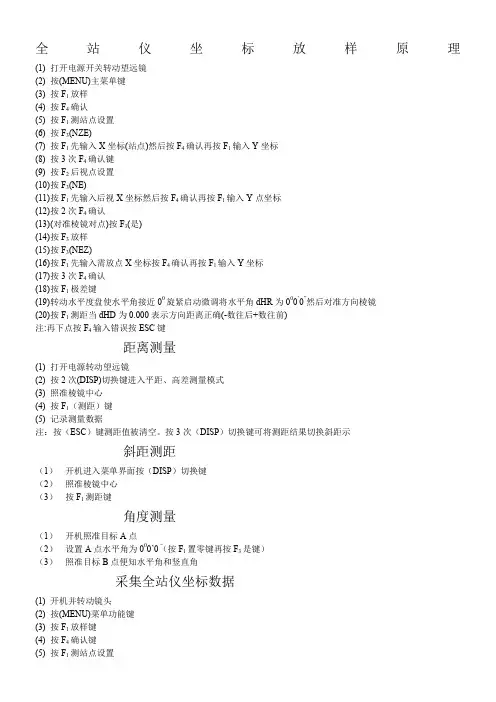

全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。

按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

【建筑工程施工中全站仪坐标放步骤】1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。

2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。

5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束7 ）退出程序后关机，收好仪器装箱，放样工作结束。

【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按F1 放样(4) 按F4 确认(5) 按F1 测站点设置(6) 按F3(NZE)(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标(8) 按3 次F4 确认键(9) 按F2 后视点设置(10) 按F3(NE)(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)(14) 按F3 放样(15) 按F3(NEZ)(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标(17) 按3 次F4 确认(18) 按F1 极差键(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。

全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。

此时说明此时棱镜的点就是我们要放样的目标点。

M 做好标记以后，依次放样下一个目标点。

全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。

全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。

1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。

2、按MENU菜单进入模式。

3、按F2：测量程序。

4、按S•O。

点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。

6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。

7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。

8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。

9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。

10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。

11、按F1进行精测。

d HR、dHD、dZ均为0时，则放样点的测设已经完成。

12、按F4继续下一个点的放样。

注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。

后方交会法1、同基本操作1、2、3、4、5。

2、按F2新点，显示F1：极坐标F2：后方交会法。

3、按F2（后方交会法）键。

选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。

5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。

6、对已知点B的输入，同上5，则显示后方交会残差。

7、按F4（计算）键，显示新点坐标。

8、按F4。

9、同基本操作6、7、8、9、10、11。

全站仪使用1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。

2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。

5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。

6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。

7 ）退出程序后关机，收好仪器装箱，放样工作结束。

【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按 F1 放样(4) 按 F4 确认(5) 按 F1 测站点设置(6) 按 F3(NZE)(7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标(8) 按 3 次 F4 确认键(9) 按 F2 后视点设置(10) 按 F3(NE)(11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标(12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是)(14) 按 F3 放样(15) 按 F3(NEZ)(16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标(17) 按 3 次 F4 确认(18) 按 F1 极差键(19) 转动水平度盘使水平角接近 00 旋紧启动微调将水平角 dHR 为000’0”然后对准方向棱镜(20) 按 F1 测距当 dHD 为 0.000 表示方向距离正确(-数往后+数往前) 注:再下点按 F4 输入错误按 ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。

全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。

再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。

2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。

3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。

4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。

根据仪器上显示距离棱镜进行适当的前后调整。

5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。

以上是全站仪坐标法放样的基本步骤，仅供参考。

在实际操作中，请遵循专业人员的指导。

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值= 实测值- 放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义λ←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪基本操作及坐标放样步骤坐标放样仪器界面操作1.架设好脚架，右手抓紧仪器提手、左手托住基座取出仪器安置在控制点T1之上并对中整平，按住电池两边的弹簧卡子安上电池，按电源键2秒开机进入图2界面，该界面为仪器型号和软件版本号，在本界面只POWER键和ESC键工作。

图22．按ESC键进入工作模式，按下MENU键进入菜单模式如图3。

图33.在该模式下，选择“放样”模式所对应的按键——数字键2进入坐标放样模式如图4，键入放样文件名,该文件用于保存控制点、后视点、及放样点的坐标数据。

点击F3键对数字和字母输入法进行切换，例如输入文件名为：HBZY，输入完毕之后点击F4确认进入放样模式如图5。

图4 图54. 选择按键“1”设置测站点进入图6所示的界面，此时需要添加测站点坐标，点击“F2调用”键进入坐标添加界面如图7所示。

图6 图75．点击“F4添加”键即可添加测站点的点名和坐标，进入图8，输入测站点点名，例如点名为T1，测站点坐标为N=1000.000,E=1000.000,Z=10.000,输入完毕之后点击“F4确认”，进入图9界面。

图8 图96．点击“F4”确认测站坐标进入图10所示界面，量取仪器高，仪器高的测量方法是从测量控制点量取到仪器中心，仪器中心标志见图11仪器侧面的刻画线。

图10 图117．输入仪器高，例如1.500米后点击“F4”确认后回到图5所示界面，此时步骤1“设置测站点”已完成，点击数字键“2”设置后视点，进入图12所示界面，此时需要添加后视点坐标，点击“F2调用”键进入坐标添加界面如图7所示，点击“F4添加”键添加点名和坐标，例如点名为T2，坐标为N=800.000，E=800.000，Z=12.000，确认后进入图13所示界面，点击“F4确认”键进入图14。

图12 图138.此时不要点击“F4确定”键，需照准后视点才能点击“F4确定”。

之后回到图5所示界面。

点击数字键“3”设置放样点，将放样点的坐标添加到仪器中，方法同添加测站点坐标一样。

14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值λ放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

λ箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪坐标放样原理与过程步骤全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。

按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

14．放样测量放样测量用于在实地上测设出所要求的点位.在放样过程中，通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样. 显示值=实测值—放样值λ放样测量应使用盘左位置进行。

14。

1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点.操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量"完成同样功能。

λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1。

放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H〈m>:HA:坐标确定5．按【确定】进入放样观测屏幕.其中：dH：目标与待放样点的平距差值.dHA：目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

λ箭头的含义←：从测站上看去，向左移动棱镜.→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕，按【差值】【引导】λ【距离放样】→ —119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准.9．按【测量】开始距离放样测量。

全站仪的坐标放样步骤
1、在测站支全站仪,整平、对中。

在后视点支棱镜。

量取仪器高、棱镜高。

2、按 MENU 按 LAYOUT(F2 SKP OCC.PT INPUT(F1 NEZ 按 INPUT
3、分别输入 N E Z
4、按 INPUT ,在 INS.HT 栏输入仪器高 ****米
5、按 BACKSIGHT(F2 NE/AZ AZ INPUT, 在 HR 栏输入 HR=152.4536(坐标方位角 ,按 ENT 回车键,则设定了测站点至后视点的方位角为 153度 45分 36秒。

6、瞄准后视点棱镜,按 YES, 则完成了后事设置工作。

7、按 LAYOUT(F3 NEZ 按 INPUT, 输入待放样点的 N E Z, 按 INPUT ,在
R.HT 栏输入棱镜高度,按 ANGLE 键,显示水平角度值差 dHR: 旋转仪器使 dHR 为零零零, 指挥棱镜移动, 使棱镜在十字丝上,
8、按 DIST, 显示 dHD 为距离,指挥棱镜前后移动,使 dHD 为零。

则测出待测点。

显示的 dZ 为要挖的高度。

0 SET-----方向归零 HR---水平方向角
HOLD---- ANGLE---测角
HSET----
TILT----仪器倾斜改正的设置
REP----
V%----。
