全站仪的放线过程完整版

全站仪现场放线流程》》⻓长沙梅梅溪湖国际⽂文化中⼼心项⽬目⽬目录1仪器器及放线⼯工具2全站仪的使⽤用3现场放线仪器器及放线⼯工具全站仪，全站仪脚架，棱镜，棱镜⽀支架仪器器放线⼯工具卷尺，⼩小刷⼦子，细铁钉，油性记号笔，油灰⼑刀，⼿手电筒仪器器及放线⼯工具全站仪棱镜⽊木脚架铝脚架仪器器及放线⼯工具卷尺油性记号笔油灰⼑刀全站仪的使⽤用1全站仪功能简介2全站仪使⽤用步骤3全站仪放线的优势4全站仪放线的误差及减⼩小误差的⽅方法全站仪功能简介提⼿手望远镜调焦旋钮望远镜⽬目镜⽓气泡调节旋钮USB 通讯接⼝口脚螺旋粗瞄 竖直制微动 ⻓长⽔水准⽓气泡 电池仓 ⽔水平制微动 基座 显示屏和⾯面板详细参数产品特征ZT15系列列全站仪(ZT15/ZT15R)是中纬全新推出的智能型全站仪，是中纬针对全球市场设计的更更贴近⼤大众测量量的全站仪。

ZT15系列列全站仪拥有中纬全站仪⼀一贯的⾼高品质、⾼高精度技术特⾊色，采⽤用全新的机身架构，全新的瑞⼠士EDM和软件系统，价格更更低，更更适合⼴广⼤大⼯工程⽤用户。

全站仪的使⽤用步骤1、旋紧中⼼心连接旋钮，将仪器器固定到脚架上。

顾及到观测姿势和舒适性，调节三脚架腿到合适的⾼高度，将脚架置于地⾯面标志点上⽅方，尽可能将脚架⾯面中⼼心对准该点。

2、打开仪器器，如果倾斜补偿器器打开，激光对中器器会⾃自动打开，然后对中/整平界⾯面会出现。

全站仪的使⽤用步骤3、移动脚架腿，并转动基座脚螺旋，使激光对准地⾯面点，伸缩脚架腿整平圆⽔水准器器全站仪的使⽤用步骤4、旋转照准部，使⻓长⽔水准器器平⾏行行于两个整平旋钮的连线，调节脚螺旋使⻓长⽔水准⽓气泡居中。

旋转90 °，到垂直于刚才的⽅方向，转动3个脚螺旋使第⼆二个轴向（垂直于第⼀一个轴向）的⻓长⽔水准⽓气泡居中，电⼦子⽔水准器器数值接近0。

5、移动三脚架上的基座，将仪器器精确对准地⾯面点，然后旋紧中⼼心螺旋。

6、重复第四步和第五步直到完成对中整平。

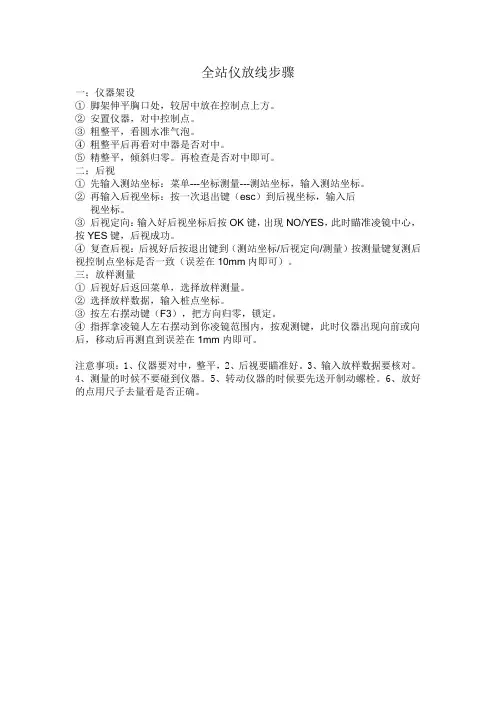

全站仪放线步骤
一；仪器架设
①脚架伸平胸口处，较居中放在控制点上方。

②安置仪器，对中控制点。

③粗整平，看圆水准气泡。

④粗整平后再看对中器是否对中。

⑤精整平，倾斜归零。

再检查是否对中即可。

二；后视
①先输入测站坐标：菜单---坐标测量---测站坐标，输入测站坐标。

②再输入后视坐标：按一次退出键（esc）到后视坐标，输入后
视坐标。

③后视定向：输入好后视坐标后按OK键，出现NO/YES，此时瞄准凌镜中心，按YES键，后视成功。

④复查后视：后视好后按退出键到（测站坐标/后视定向/测量）按测量键复测后视控制点坐标是否一致（误差在10mm内即可）。

三；放样测量
①后视好后返回菜单，选择放样测量。

②选择放样数据，输入桩点坐标。

③按左右摆动键（F3），把方向归零，锁定。

④指挥拿凌镜人左右摆动到你凌镜范围内，按观测键，此时仪器出现向前或向后，移动后再测直到误差在1mm内即可。

注意事项：1、仪器要对中，整平，2、后视要瞄准好。

3、输入放样数据要核对。

4、测量的时候不要碰到仪器。

5、转动仪器的时候要先送开制动螺栓。

6、放好的点用尺子去量看是否正确。

全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。

全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。

本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。

步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。

基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。

设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。

步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。

2.打开全站仪的电源开关，等待其自检完成。

在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。

3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。

步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。

1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。

2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。

3.设置测量单位：选择合适的测量单位，如度、米等。

4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。

步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。

2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。

通过调节仪器，使目标点位准确显示在屏幕视野中心。

3.通过仪器操作，记录目标点位的坐标数据，并进行确认。

步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。

1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。

2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。

3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。

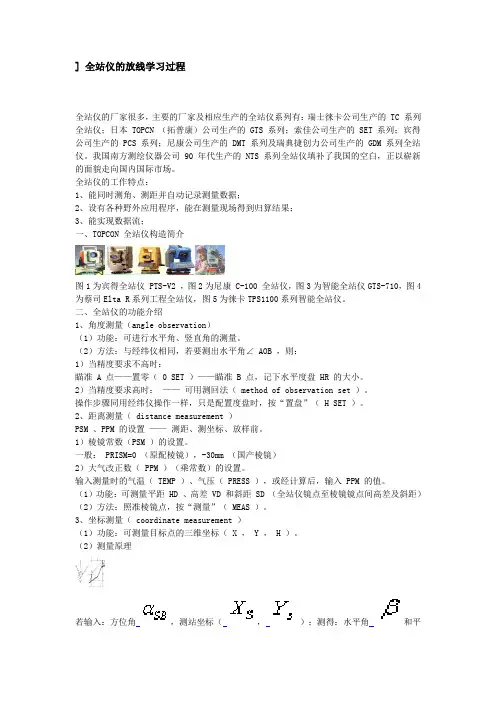

] 全站仪的放线学习过程全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。

全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。

1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。

2、按MENU菜单进入模式。

3、按F2：测量程序。

4、按S•O。

点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。

6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。

7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。

8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。

9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。

10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。

11、按F1进行精测。

d HR、dHD、dZ均为0时，则放样点的测设已经完成。

12、按F4继续下一个点的放样。

注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。

后方交会法1、同基本操作1、2、3、4、5。

2、按F2新点，显示F1：极坐标F2：后方交会法。

3、按F2（后方交会法）键。

选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。

5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。

6、对已知点B的输入，同上5，则显示后方交会残差。

7、按F4（计算）键，显示新点坐标。

8、按F4。

9、同基本操作6、7、8、9、10、11。

全站仪根据坐标引点和放线步骤全站仪是一种用于测量地面坐标的仪器，可以根据引点和放线步骤来实现测量工作。

下面将详细介绍全站仪的引点和放线步骤。

引点是指通过测量确定地面上其中一点的位置坐标。

在引点时，首先需要选择一个基点作为参考点，可以是建筑物的角点、人工设置的固定点或者地面上的其他显著位置。

然后使用全站仪进行测量，将基点设置为坐标系原点，可以通过自动测定或手动输入进行设置。

选择一个参考方向，使用全站仪对该方向进行测量，得到一个方位角。

接下来，根据已知的方位角，确定需要引点的目标点的方位角，并使用全站仪测量得到该目标点的坐标。

具体的引点过程如下：1.选择一个适当的基点，可以是建筑物的角点、人工设置的固定点或者地面上的其他显著位置。

2.使用全站仪对基点进行定位，并将其设置为坐标系原点。

3.选择一个参考方向，可以是北方、东方或其他方向。

4.使用全站仪对参考方向进行测量，得到一个基准方位角。

5.确定需要引点的目标点的方位角。

可以通过计算或其他测量方式得到目标点与基点之间的夹角。

6.使用全站仪对目标点的方位角进行测量，得到该点的坐标。

放线是指根据已知的地面坐标，将其在实地上进行标定的过程。

放线步骤包括了基点标定、放线方向的确定、目标点的放线和放线精度的检查。

具体的放线步骤如下：1.选择一个已知坐标的基点作为参考点，并将其在实地上进行标定。

可以使用钉子或其他固定物体进行标定。

2.确定放线方向。

可以根据建筑图纸或设计要求来确定放线方向。

3.使用全站仪对放线方向进行测量，得到一个基准方位角。

4.确定需要放线的目标点的坐标。

可以通过设计图纸或计算得到目标点的坐标。

5.使用全站仪对目标点的坐标进行测量，并将其在实地上进行标定。

6.检查放线精度。

可以使用全站仪进行二次测量，并将结果与设计要求进行比较，以确保放线精度满足要求。

总结来说，全站仪根据引点和放线步骤可以实现地面坐标的测量工作。

通过选择基点、确定方位角和测量目标点的坐标，可以准确地确定地面上各个点的位置。

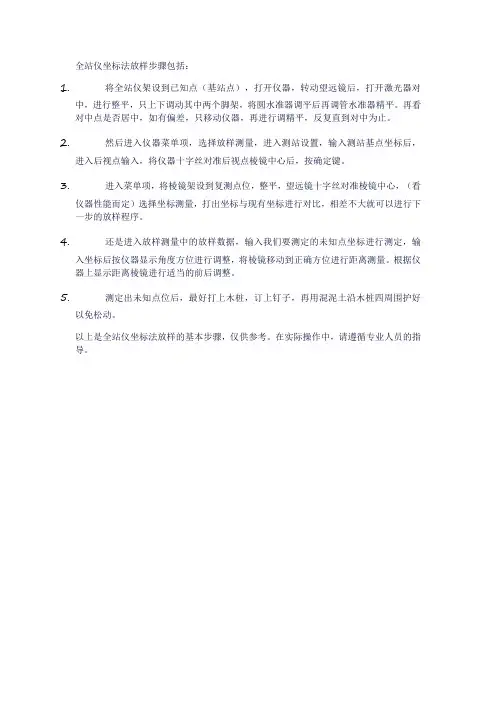

全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。

再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。

2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。

3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。

4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。

根据仪器上显示距离棱镜进行适当的前后调整。

5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。

以上是全站仪坐标法放样的基本步骤，仅供参考。

在实际操作中，请遵循专业人员的指导。

全站仪放样全过程 Revised final draft November 26, 2020全站仪放样全过程（入门级）最近记性有点不好，未免刚学到的东西以后忘记，特写此日记以备忘。

也让对测量有兴趣朋友可以入门。

这次用的是老式的苏州一光RTS632BL全站仪,跟以前看过的不太一样，操作起来有点繁杂，下面就谈谈操作过程。

1?测站处仪器架立：在现场找到两个在图纸上标有坐标的两个点，靠近现场需放样的一点当测站架立仪器，另外一点当后视架立棱镜。

全站仪三个支脚架立在测站点上空，架上全站仪，固定仪器的螺丝先不要锁太紧，中空的位置基本对准测站点。

2按住全站仪电源开关打开全站仪，转动望远镜后才会进入主菜单，打开红外线对中开关，就会看见在仪器下方测站点附近有个红点，那就是红外线对中点，挪动仪器的两个支脚让红点对准测站点，注意仪器下一个圆形气泡尽量居中，以保证微调后气泡就能居中。

红点对准测站点、气泡基本居中后进行仪器上个长形气泡的调整，长形气泡居中后再观察红点有没有对准测站点，没有的话需松掉固定仪器的螺丝，轻轻移动让红点居中再观察气泡水平，没问题后就可以进入下个步骤了。

3按菜单键进入菜单，点击F1进入测站的设置，仪器会要求输入点号，如果以前在仪器上有存过这个测站点的话就输入存入的代码，仪器会自动输入坐标值，没有的话就随便编个代码按确认进入然后输入坐标，不需要标高的话就不输入仪器高了，需要的话就用卷尺拉一下看仪器中心到测站点的距离，输入高度按确认测站就设置好了。

4让帮手在后视点架好棱镜，注意气泡要居中。

转动仪器看仪器上方那个小十字光标，方向基本对准后调整仪器的转向按钮固定住仪器，调整望远镜的焦距对准棱镜的中心，点击F2进入后视的设置，同测站点一样，以前存过坐标的话就输入代码否则重新输入后视点的坐标，仪器对准棱镜按确定后后视就完成了。

5点击放样，输入事先算好的需要放样的坐标，按确认仪器会显示角度、距离，点击极差仪器会显示角度，松开转向按钮，转动仪器到角度归零附近，固定住转向，微调让角度最接近归零，让帮手把棱镜架在仪器镜头对准的方向，镜头看见棱镜后按测距，界面会显示一个数值，+值就让帮手向仪器正方向前进，—值就让帮手后退直至仪器上数值无限接近零，控制误差在3毫米之内，这个点就放出来了。

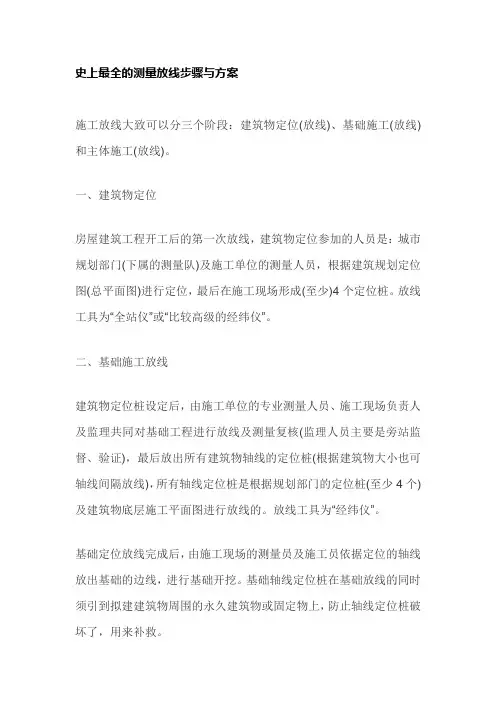

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

全站仪操作流程
1、采点流程：
第一步：架好仪器；将仪器架设在P点，按ON/OFF开机对中整平，
第二步：照准后视点A1，将后视归零，归零操作按F6(MEAS)——F5（HZO）——F4确定，归零结束，按F2测后视点A1坐标并记录后视点坐标(EA东 NOR北 ELEV高)，按F3保存，
第三步：将仪器对准A2测点A2坐标并记录点A2坐标(EA东 NOR 北 ELEV高)
第四步：连续按F5两下，就可得测站点P的坐标(EA东 NOR北ELEV高)
第五步：将仪器架设在A1点，对中整平，
第六步：按F5----F4分别输入A1和P点的坐标，照准P点进行校核，如果满足要求再测A2点的坐标并于前一次测的坐标做对比，如果两个坐标相差的差值在精度范围内（毫米以内）则采点结束
2、坐标放样流程:
第一步：按F5-----F4输入测站点P和后视点A1的坐标，然后对准后视点进行校核，若校核无误，则将其进行保存（F3）按两次F3回到主界面
第二步:回到主界面时，按1进行坐标放样，再按F1输入放样点坐标并按F3保存再按F5，仪器就会自动找到放样点。

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC系列全站仪；日本TOPCN （拓普康）公司生产的GTS系列；索佳公司生产的SET系列；宾得公司生产的PCS系列；尼康公司生产的DMT系列及瑞典捷创力公司生产的GDM系列全站仪。

我国南方测绘仪器公司90年代生产的NTS系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；、TOPCON全站仪构造简介图1为宾得全站仪PTS-V2，图2为尼康C-100全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角匕AOB，则：1）当精度要求不高时：瞄准A点——置零（0 SET ）——瞄准B点，记下水平度盘HR的大小。

2）当精度要求高时：--- 可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM、PPM的设置一一测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM的值。

（1）功能：可测量平距HD、高差VD和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。

3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X， Y， H ）。

全站仪线放样操作指南什么是全站仪线放样？全站仪是现代测量工程中常用的测量仪器，通过全站仪可以实现对地面、建筑物或工程项目的精确测量。

线放样是全站仪的一项重要应用，用于在实地工程中将设计图纸中的线段或曲线段放样到实际的建筑物或地面上。

本文档将介绍全站仪线放样的基本操作步骤。

准备工作在进行全站仪线放样之前，需要进行以下准备工作：1.确保全站仪已经安装在三脚架上，并且三脚架已经稳固地放置在工地上。

2.配置全站仪的电源，并确保电量充足。

3.校准全站仪，以确保测量的准确性。

操作步骤1.打开全站仪电源，启动全站仪，并等待其初始化。

通常会显示欢迎界面和一些基本信息。

2.设置工作模式。

进入全站仪的菜单系统，选择“线放样”模式。

根据具体的全站仪型号，可能需要通过液晶屏或按键来进行选择。

3.设置坐标系统和基准点。

根据实际需要，选择适当的坐标系统和设定基准点。

坐标系统有地方坐标系统和全球坐标系统可选，而基准点是指用于参照的一个点。

4.设置测量参数。

根据实际测量要求，设置测量的垂直角度、水平角度和距离参数。

可以通过全站仪的菜单系统进行设置，并根据需要选择自动或手动测量模式。

5.设置目标点。

根据设计图纸，通过全站仪的菜单系统输入目标点的坐标或距离，并存储到全站仪的内部存储器中。

在进行后续测量时，可以根据存储的目标点来导航。

6.进行线放样测量。

带着全站仪测量杆走到起点位置，对准目标点方向，并测量出起点的坐标。

之后，按照设计图纸上的线段或曲线段的长度和角度，在地面或建筑物上设置测量点，并依次进行测量。

全站仪会自动记录每个点的坐标。

7.完成线放样测量后，可以进行数据处理和导出。

通过全站仪的数据处理功能，可以对测量数据进行计算和校正，并导出到计算机或其他设备中进行后续处理。

注意事项•在进行线放样过程中，要保持全站仪的稳定性，避免移动或碰撞造成测量误差。

•根据实际情况，合理选择设定的坐标系统和基准点，以确保测量结果的准确性和一致性。

全站仪的放线过程学习的来全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。

我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（0 SET ）——瞄准 B 点，记下水平度盘HR 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。

（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。
