建筑工程设计文件编制深度规定2008年版.chm 中摘录内容：建筑图应包含的内容：4．3 1 在施工图设计阶段，建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4．3，2 图纸目录。
应先列新绘制图纸，后列选用的标准图或重复利用图。
4．3．3 设计说明。
1 依据性文件名称和文号，如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。
2 项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级，人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高。
工程的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修。
1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号，其中心包括节能材料的说明；2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4．3．3—1)，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
5 对采用新技术，新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表(见表4．3．3—2)及门窗性能(防火、隔声，防护，抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(玻璃、金属，石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

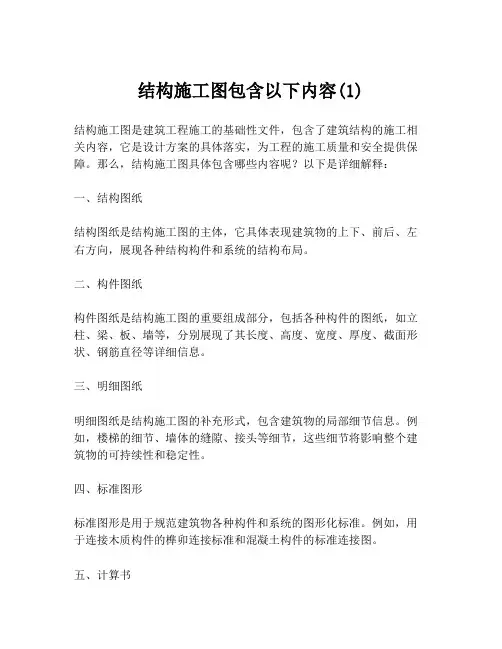

1.1.2 钢筋混凝土房屋结构施工图识读1.1.2.1 结构施工图的基本内容结构施工图表达的是结构设计的内容和相关工种（建筑、给排水、暖通、电气）对结构的要求，是作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。
结构施工图的基本内容包括：结构设计说明、结构布置图、结构详图。
1. 结构设计说明结构设计说明是结构施工图的纲领性文件，它结合现行规范的要求，针对工程结构的特殊性，将设计依据、材料选用、标准图选用以及对施工的特殊要求等，用文字的表达方式形成的设计文件。
它一般要表达以下内容。
（1）工程概况：建设地点、结构形式、抗震设防类别、抗震设防烈度、结构抗震等级、结构安全等级、结构设计使用年限、设计依据、荷载选用、砌体施工质量控制等级等；（2）材料选用：混凝土强度等级、钢筋级别、砌体材料中的块材和砂浆强度等级等，以及钢结构中结构用钢材的情况及对焊条或螺栓的要求等；（3）地基基础情况：采用的地堪报告情况、地质土质情况、不良地基的处理方法和要求，采用的基础形式，地基持力层承载力特征值或桩基的单桩承载力特征值，试桩要求，沉降观测要求以及地基基础的施工要求等；（4）结构构造要求：混凝土保护层厚度、钢筋的锚固、钢筋的接头、钢结构的焊缝、后浇带或加强带的留设位置及构造要求等；（5）施工要求：施工顺序、施工方法、质量标准以及与其他工种配合施工等方面的要求；（6）选用的标准图集；（7）其他必要的说明。
2. 结构布置图（1）基础平面图及基础详图：基础平面图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的编号、标高、详细尺寸及做法。
桩基础还包括桩位平面图，工业建筑还有设备基础布置图。
独立柱基础详图包括基础平面图、剖面图及钢筋配置情况等，条形基础详图通常为剖面图。
（2）结构平面布置图：主要表示该楼层的梁、板、柱的位置、标高、编号、详细尺寸、钢筋配置情况、预埋件及预留洞的位置。
建筑施工图与结构施工图的区别建筑施工图和结构施工图是在建筑工程过程中使用的两种不同类型的图纸。
虽然它们在名称上很相似，但在内容和用途上存在一些明显的区别。
本文将探讨建筑施工图和结构施工图之间的区别，并详细介绍它们各自的特点和用途。
一、建筑施工图1. 定义建筑施工图是建筑设计师制作的一种图纸，用于指导建筑施工过程并明确各种建筑元素的安装位置和细节。
它通常包括建筑的平面图、立面图、剖面图、装饰图、电气布置图等，以及相关施工说明和标注。
2. 内容建筑施工图主要描述建筑物的布局、尺寸、形状和外观等方面。
它包括建筑的整体结构、墙体、门窗、楼梯、天花板、地板等各个部分的设计和安装细节。
此外，它还包括建筑元素之间的相互关系、建筑材料的使用、建筑设备的布置等内容。
3. 用途建筑施工图被用于指导建筑施工过程。
承包商和工程人员可以根据该图纸了解建筑设计师的意图，并安装各种建筑元素。
此外，它也为监理人员提供了一个检查建筑施工质量是否符合设计要求的依据。
二、结构施工图1. 定义结构施工图是由结构工程师和设计师制作的一种图纸，用于指导和规划建筑物的结构施工过程。
它通常包括立柱、梁、楼板、墙体等构件的布局和细节，以及相关施工说明和标注。
2. 内容结构施工图主要描述建筑物的结构部分，包括主要承重构件的布置、尺寸和连接细节等。
它还包括混凝土、钢筋等材料的使用，以及结构构件之间的连接和支撑方式等内容。
3. 用途结构施工图被用于指导和规划建筑物的结构施工过程。
它提供了承包商和工程人员理解设计师和结构工程师的意图的桥梁，并确保结构部分的施工符合设计要求。
此外，它也为监理人员提供了一个检查结构施工质量的依据。
三、尽管建筑施工图和结构施工图都是用于指导建筑施工过程的图纸，但它们之间存在一些重要的区别：1. 内容不同：建筑施工图主要关注建筑物的布局、外观和装饰等方面，而结构施工图专注于建筑物的结构部分，如承重构件的布置和连接方式等。
2. 职业背景不同：建筑施工图通常由建筑设计师制作，而结构施工图则由结构工程师和设计师联合制作。
建筑施工图中常用的符号及标注方法为了保证房屋施工图的制图质量、提高效率、表达统一和便于阅读，国家制图标准对常用的符号和标注方法作了明确的规定。
1、定位轴线在施工图中通常用定位轴线确定房屋的承重墙、柱子等承重构件的位置，它是施工放线的主要依据。
定位轴线应用细点画线绘制。
定位轴线一般应编号，编号应注写在轴线端部的圆圈内。
圆圈用细实线绘制，直径一般为8mm，详图上可增为10mm。
圆圈的圆心，应在定位轴线的延长线上或延长线的折线上。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写，如图20-2所示。
拉丁字母中的I、O、Z不得用为轴线编号，以免与数字1、0、2混淆。
如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BB或A1、B1等。
定位轴线也可采用分区编号，编号的注写形式应为分区号—该区轴线号。
对于一些次要构件的定位轴线一般作为附加轴线，编号可用分数表示。
分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写。
如图20—3所示。
一个详图适用几根定位轴线时，应同时注明各有关轴线的编号，如图20—4所示。
通用详图的定位轴线，应只画圆，不注写轴线编号。
2、标高符号标高是标注建筑物高度的一种尺寸形式。
标高有绝对标高和相对标高两种。
绝对标高：我国把青岛附近黄海海平面的平均高度定为绝对标高的零点，其他各地标高都是以它为基准测量而得的。
总平面图中所标注标高为绝对标高。
相对标高：除总平面图外，一般都采用相对标高，即将房屋底层室内地坪高度定为相对标高的零点，写作“±0.000”。
标高的单位为米(m)。
标高数字一般注写到小数点以后第三位，在总平面图中，可注写到小数点以后第二位，位数不足用零补齐。
标高符号为等腰直角三角形，应按图20-5所示形式以细实线绘制，如标注位置不够，可按图20-5b所示形式绘制。

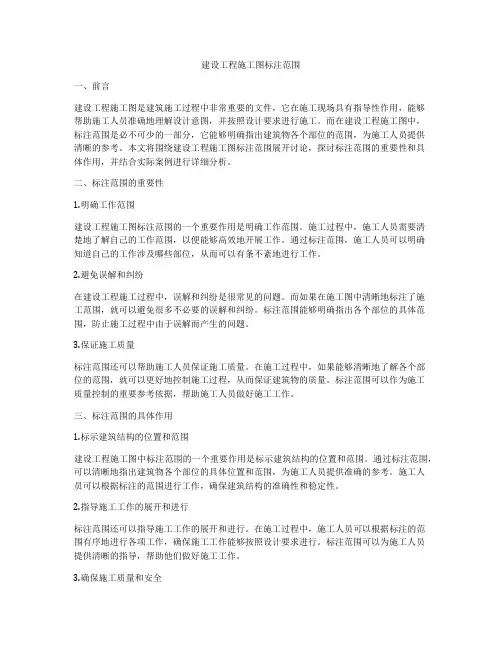

建设工程施工图标注范围一、前言建设工程施工图是建筑施工过程中非常重要的文件，它在施工现场具有指导性作用，能够帮助施工人员准确地理解设计意图，并按照设计要求进行施工。
而在建设工程施工图中，标注范围是必不可少的一部分，它能够明确指出建筑物各个部位的范围，为施工人员提供清晰的参考。
本文将围绕建设工程施工图标注范围展开讨论，探讨标注范围的重要性和具体作用，并结合实际案例进行详细分析。
二、标注范围的重要性1.明确工作范围建设工程施工图标注范围的一个重要作用是明确工作范围。
施工过程中，施工人员需要清楚地了解自己的工作范围，以便能够高效地开展工作。
通过标注范围，施工人员可以明确知道自己的工作涉及哪些部位，从而可以有条不紊地进行工作。
2.避免误解和纠纷在建设工程施工过程中，误解和纠纷是很常见的问题。
而如果在施工图中清晰地标注了施工范围，就可以避免很多不必要的误解和纠纷。
标注范围能够明确指出各个部位的具体范围，防止施工过程中由于误解而产生的问题。
3.保证施工质量标注范围还可以帮助施工人员保证施工质量。
在施工过程中，如果能够清晰地了解各个部位的范围，就可以更好地控制施工过程，从而保证建筑物的质量。
标注范围可以作为施工质量控制的重要参考依据，帮助施工人员做好施工工作。
三、标注范围的具体作用1.标示建筑结构的位置和范围建设工程施工图中标注范围的一个重要作用是标示建筑结构的位置和范围。
通过标注范围，可以清晰地指出建筑物各个部位的具体位置和范围，为施工人员提供准确的参考。
施工人员可以根据标注的范围进行工作，确保建筑结构的准确性和稳定性。
2.指导施工工作的展开和进行标注范围还可以指导施工工作的展开和进行。
在施工过程中，施工人员可以根据标注的范围有序地进行各项工作，确保施工工作能够按照设计要求进行。
标注范围可以为施工人员提供清晰的指导，帮助他们做好施工工作。
3.确保施工质量和安全标注范围还可以确保施工质量和安全。
在施工过程中，如果能够清晰地了解建筑结构的范围，就可以更好地控制施工质量和安全。
建筑施工图包括建筑施工图包括什么？建筑施工图是建筑设计的重要组成部分，用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁，包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图：平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局，包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节，为施工人员提供了布线和安装的指导。
2. 立面图：立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观，确保按照设计要求进行施工。
3. 剖面图：剖面图是建筑施工图中的重要组成部分，用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础，将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造，例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图：细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据，确保各项工作的质量和准确度。
5. 设备图：设备图是建筑施工图中的一个重要部分，用于标注和安装管道、电气设备、空调设备等。
在设备图中，各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要，能够方便地进行设备的布置和安装。
6. 电气图：电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要，确保电气设备能够正常运转和安全使用。
7. 框架图：框架图是建筑施工图中的基本图之一，用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
建筑工程设计文件编制深度规定2008年版.chm 中摘录内容：建筑图应包含的内容：4．3 1 在施工图设计阶段，建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4．3，2 图纸目录。
应先列新绘制图纸，后列选用的标准图或重复利用图。
4．3．3 设计说明。
1 依据性文件名称和文号，如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。
2 项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级，人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高。
工程的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修。
1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号，其中心包括节能材料的说明；2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4．3．3—1)，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
5 对采用新技术，新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表(见表4．3．3—2)及门窗性能(防火、隔声，防护，抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(玻璃、金属，石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。
8 电梯(自动扶梯)选择及性能说明(功能、载重量、速度、停站数、提升高度等)。
9 建筑防火设计说明。
10 无障碍设计说明。
11 建筑节能设计说明。
1)设汁依据；2)项目所在地的气候分区及围护结构的热工性能限值：3)建筑的节能设计概况、围护结构的屋面(包括天窗)、外墙(非透明幕墙)、外窗(透明幕墙)、架空或外挑楼板、分户墙和户间楼板(居住建筑)等构造组成和节能技术措施，明确外窗和透明幕墙的气密性等级；4)建筑体形系数计算、窗墙面积比(包括天窗屋面比)计算和围护结构热工性能计算，确定设计值。
12 根据工程需要采取的安全防范和防盗要求及具体措施，隔声减振减噪、防污染、防射线等的要求和措施。
13 需要专业公司进行深化设计的部分，对分包单位明确设计要求，确定技术接口的深度。
14 其他需要说明的问题。
4．3．4 平面图。
1 承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号，库房(储藏)注明储存物品的火灾危险性类别；2 轴线总尺寸(或外包总尺寸)、轴线间尺寸(柱距、跨度)、门窗洞口尺寸、分段尺寸；3 墙身厚度(包括承重墙和非承重墙)，柱与壁柱截面尺寸(必要时)及其与轴线关系尺寸；当围护结构为幕墙时，标明幕墙与主体结构的定位关系；玻璃幕墙部分标注立面分格间距的中心尺寸；4 变形缝位置、尺寸及做法索引；5 主要建筑设备和固定家具的位置及相关做法索引，如卫生器具，雨水管、水池、台、橱、柜、隔断等；6 电梯、自动扶梯及步道(注明规格)、楼梯(爬梯)位置和楼梯上下方向示意和编号索引：7 主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要没备或设备机座的位置尺寸、各种平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等；8 楼地而预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体(主要为填充墙、承重砌体墙)预留洞的位置、尺寸与标高或高度等；9 车库的停车位(无障碍车位)和通行路线；10 特殊工艺要求的土建配合尺寸及工业建筑中的地面荷载、起重设备的起重量、行车轨距和轨顶标高等；11 室外地面标高、底层地面标高、各楼层标高、地下室各层标高；12 底层平面标注剖切线位置、编号及指北针；13 有关平面节点详图或详图索引号；14 每层建筑平面中防火分区面积和防火分区分隔位置及安全出口位置示意(宜单独成图，如为一个防火分区，可不注防火分区面积)，或以示意图(简图)形式在各层平面中表示；15住宅平面图中标汪各房间使用面积、阳台面积；16 屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)、变形缝、楼梯间、水箱间、电梯机房、天窗反挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述内容单一的屋面可缩小比例绘制；17 根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；18 建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；19 图纸名称、比例；20 图纸的省略：如系对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面．但需注明层次范围及各层的标高。
4．3．5 立面图。
1 两端轴线编号．立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；2 立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、外遮阳构件、阳台、栏杆，台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等；3 建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高的标注，如女儿墙或檐口标高等；外墙的留洞应标注尺寸与标高或高度尺寸(宽×高×深及定位关系尺寸)；4 平、剖面图未能丧示出来的屋顶、檐口、女儿墙，窗台以及其他装饰构件、线脚等的标高或尺寸；5 在平面图上表达不清的窗编号；6 各部分装饰用料名称或代号，剖面图上无法表达的构造节点详图索引；7 图纸名称、比例；8 各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。
4．3．6剖面图。
1 剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面；2 墙、柱、轴线和轴线编号；3 剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、山屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗，外遮阳构件、楼梯、台阶、坡道、散水、平台，阳台、雨篷、洞口及其他装修等可见的内容；4 高度尺寸。
外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、阳台栏杆高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、吊顶等；5 标高。
主要结构和建筑构造部件的标高，如室内地面、楼面(含地下室)、平台、雨篷、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；6 节点构造详图索引号；7 图纸名称、比例。
4．3．7 详图。
1 内外墙、屋面等节点，绘出不同构造层次，表达节能设计内容，标注各材料名称及具体技术要求，注明细部和厚度尺寸等；2 楼梯、电梯、厨房、卫生间等局部平面放大和构造详图，注明相关的轴线和轴线编号以及细部尺寸、设施的布置和定位、相互的构造关系及具体技术要求等；3 室内外装饰方面的构造、线脚、图案等；标注材料及细部尺寸、与主体结构的连接构造等；4 门、窗、幕墙绘制立面图，对开启面积大小和开户方式，与主体结构的连接方式、用料材质、颜色等作出规定；5 对另行委托的幕墙、特殊门窗，应提出相应的技术要求；6 其他凡在平、立、剖面图或文字说明中无法交侍或交待不清的建筑构配件和建筑构造。
4．3．8 对贴邻的原有建筑，应绘出其局部的平、立、剖面图，并索引新建筑与原有建筑结合处的详图号。
4．3．9 平面图、立面图、剖面图和详图有关节能构造及措施的表达应一致。
4. 3．10 计算书。
1 建筑节能计算书。
1)严寒地区A区，严寒地区B区及寒冷地区需计算体形系数．夏热冬冷地区与夏热冬暖地区公共建筑不需计算体型系数；2)各单一朝向窗墙面积比计算(包括天窗屋面比)，设计外窗包括玻璃幕墙的可视部分的热工性能满足规范的限制要求；3)设计外墙(包括玻璃幕墙的非可视部分)、屋面、与室外接触的架空楼板(或外挑楼板)、地面、地下室外墙、外门、采暖与非采暖房间的隔墙和楼板、分户墙等的热工性能计算；4)当规范允许的个别限值超过要求，通过围护结构热工性能的权衡判断，使围护结构总体热工性能满足节能要求。
2 根据工程性质特点进行视线、声学、防护、防火、安全疏散等方面的计算。
结构施工图应标注的内容：4．4 结构4．4．1 在施工图设计阶段，结构专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
