建筑构造第12章 装配式钢筋混凝土排架结构单层厂房构造

  • 格式：ppt
  • 大小：14.54 MB
  • 文档页数：111

下载文档原格式

  / 111

合集下载

单层厂房常见问习题解答

单层厂房常见问习题解答

欢迎共阅第12章单层厂房常见问题解答1．单层厂房的特点如何？答：承载能力方面的特点：作用在单层厂房结构上的荷载、厂房的跨度和高度都往往比较大，并且常受到来自吊车、动力机械设备的荷载的作用，要求单层厂房的结构构件要有足够的承载能力。

设计方式方面的特点：为了便于定型设计，单层厂房常采用构配件标准化、系列化、通用化、生产工厂化和便于机械化施工的建造方式。

本章主要讲述常用的装配式钢筋混凝土排架结构的单层厂房。

2．单层厂房的结构体系及其组成如何？答：单层厂房的结构体系及其组成：（1）屋盖和墙体维护结构体系种，无檩屋盖由大型屋面板、屋面梁或屋架檩条、面活荷载、雪荷载和其它荷载）（2）横向排架结构体系（3）纵向排架结构体系3（1吨位可达12-2所示的单跨结构和（2，顶节点为刚接时称为二铰门式刚架（图12-4b）。

刚架结构具有构件种类少，制作较简单，结构轻巧，室内有较大空间的优点，但由于横梁在荷载作用下会产生水平推力，产生跨变，在梁柱节点处易产生早期裂缝。

所以门式刚架一般适用于吊车起重量不超过10吨，跨度不超过16-34m的金工，机修，装配等车间或仓库。

4．单层厂房的传力途径如何？答：为了说明作用在厂房上的荷载是如何传递到地基的，结合上述的体系，将荷载分为竖向荷载和水平荷载，其荷载的传递路线如图12-6所示。

由荷载的传递路线可以看出，作用在厂房结构上的大部分荷载（屋盖上的竖向荷载，吊车上的竖向荷载和横向水平荷载，横向风荷载或横向地震作用，部分墙体和墙梁的自重以及柱上的设备等荷载）都是通过横向排架传给基础、再传到地基中去。

所以，一般单层厂房中，横向排架是主要承重结构，屋架、吊车梁、柱和基础是主要承重构件。

5．什么称为单层厂房的柱网？什么是单层厂房的柱网布置？纵向定位轴线与横向定位轴线如何表示？答：承重柱和承重墙在平面上构成的网格称为柱网。

柱网布置就是确定柱子的跨度（即纵向定位轴线之间的距离）和柱距（即横向定位轴线之间的距离）。

第12章 装配式钢筋混凝土排架结构单层厂房构造

第12章 装配式钢筋混凝土排架结构单层厂房构造
墙体在柱外侧的构造简单、施工方便，可以避免 产生“热桥”，有较好的热工性能。
非承重的围护墙通常不做墙 身基础，下部墙身通过基础梁将 荷载传至柱下基础；
上部墙身支承在连续梁上， 连墙体与柱子的连接
（1）外墙与厂房柱一般采用 拉结筋连接：沿柱高度方向 每隔500 mm ～600 mm伸出 2φ6钢筋砌入砖缝内，以达 到锚拉作用。 （2）圈梁的布置原则：振动 较大的厂房如锻工车间、压 缩机房等，沿墙高每隔4m左 右设一道，其它厂房在柱顶 及吊车梁附近设置，特别高 大的厂房则应适当增加。
为防止吊车在运行时刹车不及可能对结构的冲撞，应在 吊车梁端部设置止冲装置，即车档。
9、抗风柱 由于单层厂房山墙的面积大，受较大的风荷载作用，在
山墙处设置抗风柱能增加墙体的稳定性。
10、支撑 支撑的作用是增加厂房结构的空间刚度，保证结构构件
在安装和使用过程中的稳定和安全，主要有柱间支撑和屋盖 支撑。
3、内墙面与地坪交接处，做200mm高的1：2水泥砂浆踢脚线。
4、厂房四周的室外地面，要做散水或明沟；外墙面与室外地面接近部
分设置勒脚。散水、明沟及勒脚的做法同民用建筑部分。
二、板材外墙
1、板材的类型
规 格： 长度：4500mm、6000mm、7500mm、12000mm四种； 宽度：900mm、1200 mm、1500mm、1800mm四种。 板厚度为：160 mm ～240 mm。
第12章 装配式钢筋混凝土排架结构单层厂房构造
第一节 结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
1、柱下基础 柱下基础一般采用预制或现浇的杯口基础，以便插
入预制的柱子。
2、基础梁 装配式钢筋混凝土排架结构单层厂房外墙，墙下不设

建筑构造第12章 装配式钢筋混凝土排架结构单层厂房构造

建筑构造第12章 装配式钢筋混凝土排架结构单层厂房构造

3、内墙面与地坪交接处，做200mm高的1：2水泥砂浆踢脚线。
4、厂房四周的室外地面，要做散水或明沟；外墙面与室外地面接近部 分设置勒脚。散水、明沟及勒脚的做法同民用建筑部分。
二、板材外墙
1、板材的类型
规 格： 长度：4500mm、6000mm、7500mm、12000mm四种； 宽度：900mm、1200 mm、1500mm、1800mm四种。 板厚度为：160 mm ～240 mm。
山墙与柱子的连接
嵌砖砌筑墙体
2、墙体与屋架的连接
（二）墙身变形缝
1、温度伸缩缝
伸缩缝处墙体与柱子的连接
伸缩缝处墙体与柱子的连接
2、防震缝 防震缝的缝宽约50 mm ～150 mm。
3、沉降缝
单层厂房沉降缝可参照民用建筑沉降缝的设置要求和构 造做法。 当温度伸缩缝、防震缝和沉降缝同时需要时，应统一考 虑，温度伸缩缝或沉降缝须满足防震缝的要求。
墙体设置在柱中间时可以节约土地和砖料，应注 意墙内边与吊车梁的关系，有吊车时，墙内边不应超 出上柱的内边，以保证吊车梁的安装。 墙体在柱外侧的构造简单、施工方便，可以避免
产生“热桥”，有较好的热工性能。
非承重的围护墙通常不做墙 身基础，下部墙身通过基础梁将
荷载传至柱下基础；
上部墙身支承在连续梁上， 连续梁将荷载通过柱子传至基础。
一、屋面的特点
1、单层厂房屋面面积 大，屋面上常设置各种天 窗、天沟、檐沟、雨水斗 及雨水管等，构造较复杂。
2、承受生产机械的振
动、吊车的冲击荷载，屋 面要有足够的刚度、强度 和整体性、耐久性。
3、单层厂房屋面一 般仅在柱顶标高较低的 厂房屋面采取隔热措施， 柱顶标高在8m以上时可
不考虑隔热。

建筑结构第12章 钢筋混凝土单层工业厂房

建筑结构第12章 钢筋混凝土单层工业厂房

层工业厂房结构的基本形式，其应用比较普遍。如图10-1所示。
图12-1 单层工业厂房结构的排架结构和刚架结构
第12章 钢筋混凝土单层工业厂房
二、 单层工业厂房结构的主要构件
单层工业厂房通常由屋盖结构、吊车梁、排架柱、支撑、基础及围护 结构等结构构件组成。如图10-2所示。
1—屋面板；2—天沟板；3—天窗架； 4—屋架；5—托架；6—吊车梁； 7—排架柱；8—抗风柱；9—基础； 10—连系梁；11—基础梁； 12—天窗架垂直支撑； 13—屋架下弦横向水平支撑； 14—屋架端部垂直支撑；
三、 单层工业厂房结构的受力特点
1. 横向平面排架
横向平面排架由横梁（屋面梁或屋架）、横向柱列和基础组成，是工 业厂房的基本承重结构。工业厂房结构承受的竖向荷载及横向水平荷载主
要由横向平面排架承担并传给地基，如图12-3所示。
图12-3 单层工业厂房横向平面排架及荷载示意图
第12章 钢筋混凝土单层工业厂房
3. 防震缝
在地震区建造工业厂房，应考虑地震的影响。当工业厂房构造复杂、 结构高度或刚度相差很大，以及在工业厂房侧边贴建建筑物和构筑物时， 应设置防震缝将相邻两部分分开。地震区的伸缩缝和沉降缝均应符合防 震缝的要求。防震缝的构造要求及做法参见《建筑抗震设计规范》(GB 50011—2010)。
第12章 钢筋混凝土单层工业厂房
第12章 钢筋混凝土单层工业厂房
12.2 单层工业厂房的结构布置
一、 柱网布置
柱网布置的一般原则是：符合生产和使用要求；建筑平面和结构 方案经济合理；在工业厂房结构形式和施工方法上具有先进性和合理 性；符合《厂房建筑模数协调标准》的有关规定要求；适应生产发展 和技术革新的要求。 工业厂房跨度在18 m及以下时，应采用扩大模数30 M数列；在18 m以上时，采用扩大模数60 M数列；工业厂房柱距应采用扩大模数60 M数列（图12-5）。当工艺布置和技术经济有明显的优越性时，工业 厂房柱距也可采用扩大模数30 M数列或其他数值。

建筑结构第12章单层厂房

建筑结构第12章单层厂房

横向排架的计算内容为：确定计算简图、荷载计算、控制截面
内力计算和组合，配筋根据偏心受力构件计算。
9
一.计算简图（见附图）
1.排架计算简图的基本假定
（1）柱下端固接于基础顶面，上端与屋架或屋面梁铰接；
（2）屋面梁或屋架无轴向变形，即轴向刚度无限大的杆；
2.排架几何尺寸
（1）柱总高H=柱顶标高+基底标高的绝对值-基础高度；
（3）纵向排架（见图13-5）
A.组成：纵向柱列+连系梁+吊车梁+柱间支承+基础
B.作用：承受竖向荷载和纵向荷载（风载与吊车纵向水平刹车力）
（4）吊车梁（见附图）
A.支承在牛腿上
B.承受吊车竖向荷载和水平刹车力
3
（5）支撑（见附图）
A.分类：屋盖支撑和柱间支承
B.作用：屋盖支撑水平连接各榀屋架、柱间支承连接相邻柱，形成
7
（2）圈梁、连系梁、过梁和基础梁 A.圈梁：布置于墙体内，用于增强房屋的整体刚度，如图所示； B.连系梁：用于增强厂房的纵向刚度，布置位置如图；
连系梁
（外）牛腿
柱
墙体 圈梁
柱纵向受力钢筋
拉筋
8
C.过梁：布置在墙体洞口上，支撑其上部墙体荷载；
D.基础梁：布置在基础顶面，支撑其上部墙体荷载，见图13-22。
1
和不等高等情况；（见图12-1）
架结构：柱与横梁刚接、柱与基础铰接，有三铰刚架（静定）
和两铰刚架（超静定）。（见图12-1）
重点：装配式钢筋混凝土排架结构单层厂房的主要设计问题，
其余类型的厂房，原理相同或相似。
节.单层厂房的结构组成和结构布置
构组成（见图12-2）
）屋盖结构

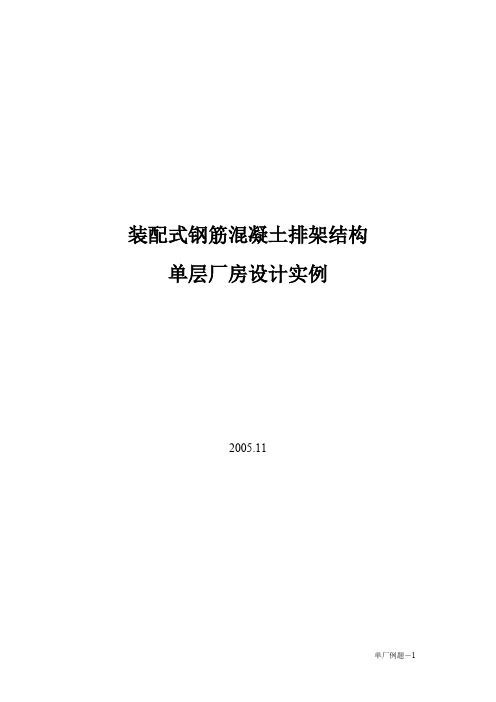

装配式钢筋混凝土排架结构单层厂房设计实例

装配式钢筋混凝土排架结构单层厂房设计实例

装配式钢筋混凝土排架结构单层厂房设计实例2005.11目录一、设计资料………………………………………………..二、建筑设计……………………..………………………..三、结构构件选型…………………………………………四、计算模型……………………………………………….五、荷载计算………………………………………………六、内力计算………………………………………………….七、柱的内力组合……………………………………………………八、排架柱设计………………………………………………..九、基础设计…………………………………………………….十、结构施工图……………………………………………………一、设计资料1、工程地点：××市郊区。

2、主要工艺参数（1）双跨24m＋24m，等高，柱距6m（不抽柱），厂房纵向总长度66m。

（2）每跨各设两台桥式双钩吊车, 中级工作制A5，20/5t，轨顶标高10.000m，无悬挂吊车。

（3）室内外高差150mm。

（4）山墙设4.2 m宽钢木推拉门。

3、屋面做法与屋盖结构Ⅲ级防水：4厚SBS改性沥清防水卷材，40厚加筋细石混凝土；外天沟有组织排水；不设保温层。

不设天窗；屋面板底不抹灰，刷白色涂料。

不上人，无积灰荷载。

选用预应力混凝土折线形屋架，1.5×6.0m预应力混凝土屋面板。

4、围护砖墙（柱外侧）：240mm厚，加气混凝土砌块；外墙，12厚1：3水泥砂浆打底，8厚1：2.5水泥砂浆粉面；内墙，15厚1：3水泥砂浆打底，10厚1：2水泥砂浆粉面；均浅色涂料饰面。

5、不考虑抗震设防，基本风压0.45kN/m2，基本雪压0.25kN/m26、工程地质厂区地形平坦。

土层分布：（1）素填土,地表下1.20~1.50m厚,稍密, 软塑,γ＝17.5kN/m3；（2）灰色粘土层,10~12m厚，层位稳定，呈可塑-硬塑，可作持力层，f a＝180kN/m2，γ＝19.2kN/m3；地下水位在自然地面以下3.5m。

钢筋砼排架结构单层厂房-PPT精选文档

钢筋砼排架结构单层厂房-PPT精选文档

1.
四、柱
1. 作用：承重。 2. 常用类型：见P95图7-9 矩形截面：外形简单，设计施工方便，但自重大，浪费材料 工字形截面：用料合理，整体性好，刚度大，应用最广泛 双肢柱：有平腹杆、斜腹杆。平腹杆因其构造简单，施工方 便应用较广泛 3. 柱截面高度小于500mm用矩形柱，600~800mm用矩形和工字形， 900~1200mm用工字形，1300~1500mm用工字形和双肢，大于 1600mm用双肢。
单层厂房的平面布置除柱网布置外，还包括吊车梁，维护墙布 置，屋面梁，天沟板布置，基础与基础梁布置等。
1.
二、变形缝
变形缝包括伸缩缝、沉降缝和防震缝三种 1. 伸缩缝：结构体系很长时，温度应力过大。 通过设置伸缩缝来解决。 伸缩缝应从基础顶面开始断开。 最大伸缩缝间距：处于室内或土中100m，处于露天时 70m 2. 沉降缝：解决不均匀沉降问题。 从基础底部到屋顶全部 断开。 沉降缝可兼作伸缩缝。 3. 防震缝：当建筑物平面、立面复 杂，结构高度或刚度相 差很大时。 从基础底部到屋顶全部 断开。
1.
一、屋面板
1. 作用：承重和维护 2. 分类： 预应力混凝土屋面板：由面板、横肋和纵肋组成。有防水卷材和 无防水卷材两种。 常规尺寸有1.5m×6m，也用1.5m×9m和 3m×6m 预应力混凝土F形屋面板：沿长边挑出，与另块板搭接起到自防水 作用 预应力混凝土单肋板：类似F形板 预应力混凝土槽瓦：适用于有檩体系轻型厂房。板型简单轻巧， 制作方便，但刚度较差，易渗漏
1.
五、基础
1. 作用：承重。 2. 常用类型：常用独立杯形基础，包括阶梯形和锥形。
§7.3 柱网、变形缝及支撑布置
1. 一、柱网布置
厂房承重柱的纵向和横向定位轴线，在平面上排列所形成的网 格，称为柱网。 1. 柱网度在18m和18m以下时，采用30M(3m)的模数； 3. 跨度在18m以上时，采用60M(6m)的模数；

单层厂房的结构组成及布置

单层厂房的结构组成及布置
5）托架
②梁柱系统
梁柱系统由排架柱，抗风柱，吊车梁，基础梁， 连系梁，等构成。
排架柱：承受屋盖结构、吊车梁、外墙、柱间支 撑等传来的竖向和水平荷载，并将它们传给基础。
6）排架柱
抗风柱：承受山墙传来的风荷载，并将它们传 给屋盖结构和基础。
7）抗风柱
抗风柱一般与基础 刚接，与屋架上弦铰 接；当屋架设有下弦 横向水平支撑时，也 可与下弦铰接或同时 与上、下弦铰接
布置：当设有A6～A8的吊车，或A1～A5的吊车起重 量≥10t时或厂房跨度≥18m，或柱高≥8m时或厂房每列纵 向柱总数＜7根时或设有3t以上的悬挂吊车时或露天吊车 栈桥的柱列，应设置柱间支撑。
上柱柱间支撑设置：一般在伸缩缝区段两端与屋 盖横向水平支撑相对应的柱间以及伸缩缝区段中 央或临近中央的柱间 。
构成：沿厂房跨度方向用交叉角钢、直腹 杆和屋架上弦杆构成的水平桁架。
作用：保证屋架上弦的侧向稳定性；增强 屋盖的整体刚度；作为山墙抗风柱的顶端 水平支座，承受由山墙传来的风荷载和其 他纵向水平荷载，并传至厂房纵向柱列。
上弦横向水平支撑布置
布置：当屋盖为有檩体系，或屋盖为无檩体
系，但屋面板与屋架的连接质量不能保证且抗 风柱与屋架上弦连接，每一伸缩缝区段端部第 一或第二柱间布置；
当设有天窗，且天窗通过厂房端部的第二 柱间或通过伸缩缝，应在第一或第二柱间的天 窗范围内设置，并在天窗范围内沿纵向设置 1～3道通长的受压系杆，将天窗范围内各榀屋 架与上弦横向水平支撑连系起来。
b.下弦横向水平支撑
构成：沿厂房跨度方向用交 叉角钢、直腹杆和屋架下弦杆 构成的水平桁架 。
作用：将山墙风荷载及纵向 水平荷载传至纵向柱列；防止 屋架下弦侧向振动。
① 伸缩缝

单层厂房混凝土设计课件

单层厂房混凝土设计课件
不超过8m且无特殊工艺要求的小型厂房，可采用混合结构。
钢结构
——
对有重型吊车、跨度大于36m或有特殊工艺要求的大型厂房， 可采用全钢结构或由钢筋混凝土柱与钢屋架组成的结构。
钢筋混凝
除上述情况以外的单层厂房均可采用混凝土结构。而且除特
土结构 —— 殊情况之外，一般均采用装配式钢筋混凝土结构
12.1 结构形式
第12章 单层厂房结构
2. 柱网与定位轴线
（1）柱网 纵向定位轴线间的距离为跨度，横向定位轴线间的距离为柱距。 柱网的布置应符合《厂房建筑模数协调标准》GBJ6-68。 跨度在18m及以下时，采用扩大模数30M数列（3m的倍数）； 跨度在18m以上时，采用扩大模数60M数列（6m的倍数） 。 柱距一般采用6m，也有采用9m和12m的。 抗风柱的柱距一般采用扩大模数15M数列（1.5m的倍数）。
第12章 单层厂房结构
1. 单层厂房的结构形式
（2）按承重结构体系可分为：排架结构和刚架结构
排架结构
门式刚架结构
12.1 结构形式
第12章 单层厂房结构
1. 结构组成
单层厂房结构是由一些构件组成的一个复杂的空间受力体系，可将结构
整体分为以下几个子结构体系:
单层厂房结构
1. 屋面板 2. 天沟板 3. 天窗架 4. 屋架 5. 托架 6. 吊车梁 7.排架柱 8. 抗风柱 9. 基 础 10. 连系梁 11. 基础梁 12. 天窗架垂 直支撑 13. 屋架下弦 横向水平支撑 14.屋架端部垂 直支撑
屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、 垂直支撑、纵向水平系杆、天窗架支撑等。
（1）上弦横向水平支撑
构成：沿厂房跨度方向用交叉角钢、直腹杆和屋架上弦杆构成的水平 桁架。 作用：保证屋架上弦的侧向稳定性；增强屋盖的整体刚度；作为山墙 抗风柱的顶端水平支座，承受由山墙传来的风荷载和其他纵向水平荷 载，并传至厂房纵向柱列。

单层厂房结构

单层厂房结构

横向排架及荷载
作用在横向排架结构上的荷载有恒载、屋面活荷载、雪 荷载、积灰荷载、吊车荷载和风荷载等，除吊车荷载外， 其它荷载均取自计算单元范围内
1. 恒载 ：分项系数为1.2
(1)屋盖结构自重传来的荷载 ，其大小可根据标准图集或生产 厂家的说明书查得，其作用位置见附图
(2)上柱自重 ，其大小可根据截面尺寸、钢筋混凝土容重及上 柱高度计算，其作用位置见附图
15. 柱间支撑
单层厂房结构
1.结构组成
屋盖结构
有檩体系 ——
屋面板支承在檩条上，檩条支 承在屋架上，用于小型厂房
——
屋面板直接支承在屋架上，用
(屋面板+屋架或 无檩体系 —— 于大中型厂房
屋面梁+天窗架+
托架)
单层厂房
作用：承担自重、屋面风荷载、雪荷载、积灰荷 载及施工荷载(维修人员和小型工具)并传递给柱
3)防震缝(Seismic gap):当建筑物平面、立面复杂，结构高度或 刚度相差很大时
3.单层厂房的支撑支撑包来自屋盖支撑和柱间支撑(1)屋盖支撑
水平支撑
屋
垂直支撑
盖
支
纵向水平系杆
撑
天窗架支撑
横向水平支撑
上弦横向水平支撑 下弦横向水平支撑
纵向水平支撑
布置原则：分别由上、下弦水平支 撑形成水平刚性框，垂直支撑和水 平系杆连接形成整体刚性框
选择结构构件类型
确定结构布置
确定结构计算简图
—— 荷载计算及排架内力分析 结构构件(柱、基础等)设计
——
结构布置图(屋面、构件、柱、基础布置等) 构件配筋图
节点大样图
1.柱网与定位轴线
(1)柱网
厂房承重柱的纵向和横向定位轴线，在平面上排列所形成的网 格，称为柱网
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11、托架 当选用的屋架和屋面 板长度一定，而为满足生
产工艺或设备安装要求需
增大柱距时，可设置承托 屋架的托架代替柱子，通 过托架传递屋面的荷载。
第二节 外墙构造
砌体外墙包括砖墙和砌块墙，一般只起围护作用，厚度
有240mm和360mm等。
一、砌体外墙 砌体外墙与厂房柱的相对位置，有墙体在柱外侧和墙体在 柱中间的两种布置方案。
3、内墙面与地坪交接处，做200mm高的1：2水泥砂浆踢脚线。
4、厂房四周的室外地面，要做散水或明沟；外墙面与室外地面接近部 分设置勒脚。散水、明沟及勒脚的做法同民用建筑部分。
二、板材外墙
1、板材的类型
规 格： 长度：4500mm、6000mm、7500mm、12000mm四种； 宽度：900mm、1200 mm、1500mm、1800mm四种。 板厚度为：160 mm ～240 mm。
吊车梁与柱子多采用焊接的方法连接，其下部通过钢 垫板与柱子牛腿上面的预埋钢板焊牢，上翼缘与柱子用角 钢或钢板连接。
吊车轨道一般采用铁路钢轨，轨道的安装。
为防止吊车在运行时刹车不及可能对结构的冲撞，应在 吊车梁端部设置止冲装置，即车档。
9、抗风柱 由于单层厂房山墙的面积大，受较大的风荷载作用，在 山墙处设置抗风柱能增加墙体的稳定性。
墙体设置在柱中间时可以节约土地和砖料，应注 意墙内边与吊车梁的关系，有吊车时，墙内边不应超 出上柱的内边，以保证吊车梁的安装。 墙体在柱外侧的构造简单、施工方便，可以避免
产生“热桥”，有较好的热工性能。
非承重的围护墙通常不做墙 身基础，下部墙身通过基础梁将
荷载传至柱下基础；
上部墙身支承在连续梁上， 连续梁将荷载通过柱子传至基础。
基础梁有预制和现浇两种形式。
在寒冷地区的基础梁，下部应采取措施，防止土层冻 胀对基础梁的挤压破坏。 一般做法是将基础梁下的可冻胀土挖除，再填铺炉渣
等松散材料，也可在基础梁下预留空隙。
3、柱子 常用的排架柱有矩形柱、工字形柱、双肢柱和管柱等形式。
4、屋架 装配式钢筋混凝土排架结构单层厂房屋架的跨度较大， 有钢筋混凝土屋架、屋面梁和钢结构屋架。 常用的屋架形状有折线形、梯形和三角形等。
压条柔性连接
螺栓柔性连接
Байду номын сангаас
角钢柔性连接
压条柔性连接
（2）刚性连接
刚性连接是利用短型钢将墙板和柱内的预埋铁件 焊接在一起，使板柱固定。
3、勒脚板的安装
当轻质墙板埋入地下时，应做好防潮。
4、墙板的转角
可根据纵向定位轴线的不同定位方式，将山墙板加长 或增补其它构件安装，这样可以避免过多增加板型。
10、支撑 支撑的作用是增加厂房结构的空间刚度，保证结构构件 在安装和使用过程中的稳定和安全，主要有柱间支撑和屋盖 支撑。
柱间支承设置在纵向列柱间，可以加强纵向柱列的刚度 和稳定，一般设置在伸缩缝区段的中部。
柱间支承设置
屋盖支撑系统包括水平支撑和垂直支撑。
水平支撑主要有屋架上弦横向水平支撑、下弦横向水 平支撑、纵向水平支撑和纵向水平杆系等。
（一）墙体的连接
1、墙体与柱子的连接
（1）外墙与厂房柱一般采用 拉结筋连接：沿柱高度方向 每隔500 mm ～600 mm伸出
2φ6钢筋砌入砖缝内，以达
到锚拉作用。 （2）圈梁的布置原则：振动 较大的厂房如锻工车间、压 缩机房等，沿墙高每隔4m左
右设一道，其它厂房在柱顶
及吊车梁附近设置，特别高 大的厂房则应适当增加。
（三）墙体的维护
1、外墙面 可根据厂房的用途、厂房所处的环境及投资大小选择墙面 装饰，有清水墙、贴面、涂料等类型。
2、内墙面
除对清洁要求较高的车间做内粉刷外，一般只做简单的喷白。
当车间内有腐蚀性气、雾或粉尘等腐蚀介质产生时，应考虑采用混合砂 浆、石灰砂浆或水泥砂浆抹灰；当有大量的酸性介质侵蚀时，需在水泥砂浆 抹灰层表面加罩一层耐酸涂料。
屋架与柱子可以采用螺栓连接或焊接连接
5、屋面板 屋面板铺设在屋 架、檩条或天窗架上，
直接承受板的自重、
雪、积灰及施工检修 等荷载，并将荷载传 给屋架。常用的屋面 板有钢筋混凝土槽形
板和空心板等。
6、圈梁 单层厂房中的圈梁可以加 强砖墙与柱子之间的联系，保 证墙体的稳定性，提高厂房结 构的整体刚度。 圈梁一般布置在厂房的吊 车梁附近和柱顶；对振动较大 或有抗震要求的结构，沿墙高 每隔4m左右设置圈梁一道。 当厂房高度较大时，应按
5、檐口 在屋架与墙板间可用补充构件填塞。
6、板缝防水
（二）轻质板材墙 常用的轻质板材墙有石棉水泥波瓦、镀锌铁皮波瓦、压型 钢（铝）板、塑料或玻璃钢瓦等。
第12章 装配式钢筋混凝土排架结构单层厂房构造
第一节 结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
1、柱下基础 柱下基础一般采用预制或现浇的杯口基础，以便插 入预制的柱子。
2、基础梁 装配式钢筋混凝土排架结构单层厂房外墙，墙下不设 专用基础，直接支承在基础梁上。
山墙与柱子的连接
嵌砖砌筑墙体
2、墙体与屋架的连接
（二）墙身变形缝
1、温度伸缩缝
伸缩缝处墙体与柱子的连接
伸缩缝处墙体与柱子的连接
2、防震缝 防震缝的缝宽约50 mm ～150 mm。
3、沉降缝
单层厂房沉降缝可参照民用建筑沉降缝的设置要求和构 造做法。 当温度伸缩缝、防震缝和沉降缝同时需要时，应统一考 虑，温度伸缩缝或沉降缝须满足防震缝的要求。
要求增加圈梁数量。联系梁若
能水平交圈，可视同为圈梁。
7、连系梁 连系梁有承重连系梁和非承重连系梁。 连系梁有预制和现浇两种形式，连系梁的横断面一般为 矩型和L型。
连系梁
8、吊车梁 吊车梁有钢筋混凝土吊车梁和钢结构吊车梁，一般搁 置在排架柱的牛腿上，沿吊车的运行方向设置。
钢筋混凝土吊车梁有T形、工字形和鱼腹式等类型。
1、板材的类型
规 格： 长度：4500mm、6000mm、7500mm、12000mm四种； 宽度：900mm、1200 mm、1500mm、1800mm四种。 板厚度为：160 mm ～240 mm。
单一材料墙板
复合材料墙板
复合材料墙板
2、墙板与柱的连接
（1）柔性连接 螺栓柔性连接
角钢柔性连接
