单层工业厂房排架结构

单层工业厂房排架结构设计范例设计目标：设计一种单层工业厂房的排架结构，以满足建筑物的承载力、稳定性和经济性的要求。

1.设计参数：-工业厂房建筑面积：1000平方米-建筑高度：10米-使用荷载：每平方米1000N-特殊荷载：吊装设备荷载，需根据实际情况进行计算-设计使用年限：30年2.结构设计：-地基：采用深基础，基础底面积为建筑面积的1.2倍，基础深度为2.5米。

地基使用混凝土建造。

-柱子：柱子采用钢结构，根据荷载计算确定柱子的数量和尺寸。

柱子的布置需要满足建筑物的整体平衡和稳定性要求。

-梁：梁采用钢结构，根据荷载计算确定梁的尺寸和布置。

梁的跨度应合理，以确保建筑物的承载能力。

-屋面：采用金属屋面板覆盖，屋面结构采用钢构件支撑。

屋面板应具有防水、保温和隔音功能。

-墙体：墙体采用砖混结构或钢板结构，根据实际情况进行选择。

墙体应满足建筑物的承重和隔热要求。

-排水系统：设计合理的排水系统，确保雨水能够及时排出，避免水浸和漏水问题。

-防火设计：根据建筑物所处的防火等级要求，设计合理的防火措施，确保建筑物的安全性。

3.结构计算：-根据使用荷载和特殊荷载的要求，计算柱子、梁和屋面等结构的截面尺寸和受力情况。

-根据设计使用年限，确定结构的材料使用寿命和抗震要求。

4.结构施工：-根据设计图纸和施工方案，进行结构施工和安装。

施工过程中需进行检查和验收，确保施工质量。

5.结构检验：-结构竣工后，进行结构的静荷载试验和动荷载试验，确保结构的安全性和满足设计要求。

6.结构维护：-建立定期维护和检修制度，对结构进行定期检查和维护，确保结构的正常使用寿命。

总结：单层工业厂房排架结构设计需要充分考虑建筑物的承载力、稳定性和经济性要求。

设计过程中，需要进行材料计算、结构设计和施工等方面的工作，确保结构的安全性和稳定性。

在设计完成后，需进行结构的试验和验收，定期进行维护和检修，以确保结构的正常使用寿命。

单层厂房排架结构一、单层厂房排架结构的设计要点1.载荷计算：在设计单层厂房排架结构时，需要考虑到储存物品的质量、数量和尺寸。

根据储存物品的特性，合理计算荷载，包括静态荷载和动态荷载。

2.框架结构设计：单层厂房排架结构一般由柱子、梁和桁架等组成。

柱子负责支撑重力荷载，梁用于传递荷载，桁架则起到稳定作用。

在设计过程中，需要考虑结构的强度、刚度和稳定性。

3.基础设计：单层厂房排架结构的基础设计非常重要，要考虑到土地的承载能力和地震、风等外部荷载的影响。

基础设计要符合相关的建筑规范，确保结构的稳定性和安全性。

4.框架连接：框架结构的连接方式也是设计的重点之一、连接点的设计应尽量简化，提高施工效率，并确保连接的强度和刚度。

5.防火设计：考虑到储存物品的特性，单层厂房排架结构的防火设计非常重要。

建议使用防火板、防火涂料等材料，提高结构的防火性能。

二、单层厂房排架结构的优势1.空间利用率高：单层厂房排架结构可以利用立体空间，将储存物品垂直堆叠，从而提高空间利用效率。

2.灵活性强：单层厂房排架结构可以根据实际需要进行调整，灵活适应不同类型和尺寸的货物储存需求。

3.施工周期短：单层厂房排架结构采用工业化生产方式，施工周期短，可以快速投入使用。

4.维护成本低：相对于传统的砖木结构或混凝土结构，单层厂房排架结构的维护成本较低，容易清洁和维护。

5.可拆装：单层厂房排架结构可以拆解和重组，可以根据不同的需求进行重新布局和改造。

三、单层厂房排架结构的应用场合1.仓库和物流中心：单层厂房排架结构适用于仓库和物流中心，可以方便地分类、存储和管理货物。

2.工厂和生产车间：单层厂房排架结构可以用来存放原材料和成品，提高生产效率和物流流程。

3.超市和商场：单层厂房排架结构可以用来存放货物和展示商品，提高货物陈列的效果和销售能力。

4.体育馆和展览馆：单层厂房排架结构可以用来搭建临时的体育馆和展览馆，满足大型活动和展览的需求。

通过上述分析，可以看出单层厂房排架结构具有很多优势，并且适用于多种场合。

单层工业厂房钢筋混凝土排架结构背景钢筋混凝土结构作为常见的建筑结构，广泛应用于各类建筑工程中。

在工业厂房的建筑中，也常常采用钢筋混凝土排架结构。

本文将介绍单层工业厂房钢筋混凝土排架结构的基本构成、荷载特点以及优势。

基本构成单层工业厂房钢筋混凝土排架结构主要由以下构件组成：•地基基础•柱子•横梁•预应力钢筋•钢筋混凝土板其中，地基基础承载整个厂房的重量和荷载。

柱子和横梁作为支撑构件，负责将荷载传递到地基基础上。

预应力钢筋则通过预张力作用，在荷载作用下降低混凝土的变形，保证整个结构的强度和稳定性。

钢筋混凝土板作为覆盖面，起到承载作用，同时也可以起到隔热、防水等效果。

荷载特点工业厂房的荷载特点与其他建筑不同，主要是由于生产设备和物资的重量和数量大、震动、振动等因素。

因此，在设计单层工业厂房钢筋混凝土排架结构时，需要考虑以下几个方面：•荷载计算：需要考虑厂房内各类设备、物资的重量和数量，以及整个厂房的总重量，进行荷载计算，以保证结构与地基基础的承载能力匹配。

•荷载分布：钢筋混凝土排架结构需要考虑荷载的分布，尤其是工业设备的荷载应集中在柱子和梁上，同时需要考虑荷载的作用方向和大小，以确定结构的强度和稳定性。

•震动与振动：由于工业厂房常常伴随着生产设备的震动和振动，因此在设计时需要考虑结构对震动和振动的响应能力和耐受能力。

优势单层工业厂房钢筋混凝土排架结构相对于其他结构方式具有以下优势：•稳定性好：钢筋混凝土排架结构具有较好的稳定性，能够承受大的水平荷载和竖向荷载，因此能够保证工业设备的安全性和稳定性。

•施工简便：钢筋混凝土排架结构采用预制构件，能够大大减少现场施工时间和劳动力成本。

•经济性好：相对于其他结构方式，钢筋混凝土排架结构具有较高的经济性和实用性，能够满足工业厂房的需求。

，单层工业厂房钢筋混凝土排架结构作为常见的工业建筑结构，在现代工业中具有广泛的应用。

钢筋混凝土排架结构具有优良的稳定性、施工简便和经济实用等特点，能够有效保证工业设备和物资的安全性和稳定性。

单层厂房排架结构设计分析摘要：混凝土结构类型一般用于普通厂房的框架、排架结构。

但由于单层厂房排架结构的特点，单层厂房排架结构的建设需要注意许多问题，因此单层厂房排架结构的设计方案备受关注。

现阶段，我国经济发展处于快速发展时期，各行各业发展趋势如此之快，单层厂房排架结构厂房在各行各业的应用日新月异。

本文以单层厂房排架结构带20t桥式吊车厂房为例，主要阐述了排架厂房的结构和典型节点的生产。

例中，工业厂房主结构为钢筋混凝土柱和变截面钢梁的设计理论。

排架结构屋顶采用复合保温板，是指金属波纹外加玻璃纤维丝保温材料的形式。

关键词：工厂；20t桥式吊车排架结构；结构特征引言近年来，随着工业建筑的蓬勃发展，各类钢结构厂房广泛应用于我国的许多业务范围，其中排架结构厂房应用于各类工业建筑。

排架结构厂房具有耐久性好、使用空间大、工期较快、环保、抗震能力优异等优点。

与传统的钢筋混凝土框架厂房相比，具有高、大、轻三个特点。

随着工业生产制造技术的不断进步，施工技术的不断成熟、模块化。

相信在未来，排架结构厂房在各行业的应用中仍然会越来越广泛，市场前景也会越来越广阔。

1.工业厂房排架结构设计的关键点是普通排列钢屋架上的檩条支撑点是指排架结构各变形缝区间顶部的纵向水平支撑。

其功能是在钢屋架上的檩条平面上形成刚度框，提高屋架的整体弯曲刚度，保证钢屋架上的檩条或屋面梁上翼缘板平面图外的平整度，将抗风柱传递的荷载传递到(垂直)排架柱顶。

檩条屋架系统采用混凝土结构屋面梁时，应在梁的上翼缘板平面上设置横向水平支撑，并设置在顶部第一跨度及其变形缝间隔两侧的第一或第二跨度内。

当使用大型屋面板，连接可靠，可以保证屋面平面稳定，可以传递风荷载时，认为大型屋面板可以作为支撑，上檩条水平支撑不再设置。

对于选用混凝土结构弧形、梯形钢屋架的屋架系统，应在每个变形缝区间顶部的第一或第二个跨度内设置水平支撑。

当排架结构设置天窗时，应根据钢屋架上弦杆部件的稳定标准，在天窗范围内沿排架结构垂直设置连杆。

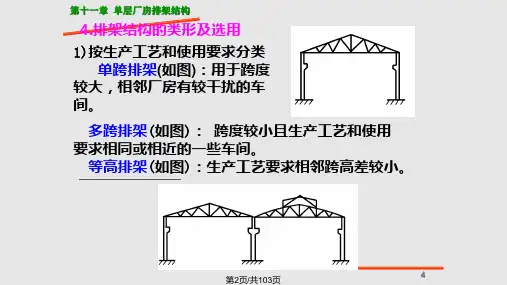

义乌工商学院教案第11章单层工业厂房第一节．单层厂房的结构选型单层厂房的承重结构可采用单跨或多跨，等高或不等高的排架结构，也可采用单跨或多跨的刚架结构。

1.单跨与多跨：一般厂房纵向长度比横向跨度大，且纵向柱距较横向柱距小，故横向刚度总比纵向刚度为小。

多跨可增大厂房横向刚度，减小柱截面尺寸，节约材料、减轻自重，采光通风困难。

2.等高与不等高：区别：受力明确合理，构件简化统一3.排架与刚架：排架：由屋面梁或屋架、柱和基础组成排架的柱与屋架铰接而与基础刚接按材料钢—钢筋混凝土排架重型工业厂房钢筋混凝土排架中型工业厂房混凝土—砖排架轻型工业厂房按受力和变形特点刚性排架：横梁变形很小，内力分析变形忽略。

柔性排架：横向变形较大。

刚架：由拱梁、柱、基础组成刚架的梁与柱刚接，而柱与基础铰接折线形拱形第二节．单层厂房排架结构组成、构件的选型和布置1.结构组成：屋面板、屋架、吊车梁、连系梁、柱和基础的构件组成.屋盖结构义乌工商学院教案横向平面排架纵向平面排架围护结构a.屋盖结构：有檩体系无檩体系作用：承受屋面活荷载、血载、自重及其他荷载b .横向平面排架：横梁、横向柱列及基础组成作用：承受竖向荷载及横向水平荷载b.纵向平面排架：柱列、基础、连系梁、吊车梁和柱间支撑组成作用：保证厂房纵向刚度和稳定性，以及纵向水平荷载c.围护结构：纵墙、山墙、墙梁、抗风柱、基础梁作用：围护和承载作用。

2.构件选型：屋面板：预应力混凝土构件屋面梁和屋架吊车梁：T型截面、吨位选取柱：截面选择，尺寸限值基础：现浇柱单独基础、预制柱下基础3.传力路径：屋盖→屋架→柱→基础→地基a.竖向荷载：b.横向荷载c.纵向荷载4.结构布置：结构布置包括：屋盖结构布置、吊车梁、柱及柱间支撑布置、圈梁连系梁及过梁布置、基础梁布置等。

标准构件规定进行布置。

a.柱网布置厂房承重柱的纵向布置和横向定位轴线，在平面上形成的网格称为柱网。

柱网布置就是义乌工商学院教案确定柱子纵向定位轴线之间的距离和横向定位轴线之间的距离。

《建筑力学与结构》单层厂房排架结构【学习目标】1、能辨识单层厂房结构形式、结构组成；2、能进行简单的结构布置；3、会计算排架结构相关构件（如牛腿、基础等）的配筋。

【知识点】单层工业厂房的特点及结构形式、排架结构的组成及传力途径、结构布置、厂房柱、柱下独立基础等。

【工作任务】任务单层厂房柱牛腿的设计【教学设计】本单元设计一个项目----单层厂房柱牛腿设计。

围绕这个项目，教学从参观工程实例结合图片展示，从简单到复杂，逐步深入，分三步进行，让学生确定牛腿尺寸、配筋计算及构造要求、绘制施工图。

17.1 单层厂房的特点及结构形式在工业建筑中，单层厂房是最普遍采用的一种结构形式，主要用于冶金、机械、化工、纺织等工业厂房。

这类厂房一般设有较重的机械和设备，产品较重且轮廓尺寸较大，大型设备可以直接安装在地面上，便于产品的加工和运输。

单层厂房便于定型设计、构配件的标准化、通用化、生产工业化、施工机械化。

17.1.1 单层厂房的特点单层厂房，生产工艺流程较多，车间内部运输频繁，地面上放置较重的机械设备和产品。

所以单层厂房不仅要满足生产工艺的要求，还要满足布置起重运输设备、生产设备及劳动保护要求。

因此其特点一般跨度大、高度高，结构构件承受的荷载大，构件尺寸大，耗材多，同时设计时还要考虑动荷载作用。

17.1.2 单层厂房的结构型式单层厂房按承重结构的材料大致可分为：混合结构、混凝土结构和钢结构。

一般来说，无吊车或吊车起重量≤50kN、跨度≤15m、柱顶标高≤8m，无特殊工艺要求的小型厂房，可采用混合结构(砖柱、钢筋混凝土屋架或木屋架或轻钢屋架)；当吊车起重量≥2500kN、跨度≥36m的大型厂房或有特殊工艺要求的厂房(如设有100kN以上锻锤的车间以及高温车间的特殊部位等)，一般采用钢屋架、钢筋混凝土柱或全钢结构；其他大部分厂房均可采用混凝土结构，一般应优先采用装配式和预应力混凝土结构。

钢筋混凝土单层工业厂房主要有两种结构类型：排架结构和刚架结构，如图17—1所示。

单层工业厂房排架结构的设计【结构设计：】一．结构选型和结构布置（1）屋面板：采用1.5m×6m预应力钢筋混凝土屋面板[G410（一）、（二）]，板自重1.3KN/m2，嵌缝重0.1KN/m2（均沿屋架斜面方向）。

（2）天沟板：天沟板的截面尺寸见图，重17.4KN/块（）包括积水重）。

（3）天窗架：门型钢筋混凝土天窗架的示意图如上所示，每根天窗架支柱传到屋架的重力荷载为26.2KN。

（4）屋架：采用预应力钢筋混凝土折线型屋架，屋架尺寸线如图上弦杆：b×h=240mm×220mm下弦杆：b×h=240mm×220mm腹杆: b×h=120mm×240mmb×h=200mm×220mmb×h=120mm×120mm屋架自重为60.5KN/m2（5）屋盖支撑屋盖支撑自重0.05KN/m2（沿水平面方向）（6）吊车梁自重44.2KN/每根，吊车梁的截面高度为1200mm。

（7）联系梁、过梁均为矩形截面尺寸。

（8）排架柱上柱：矩形 400mm×400mm下柱：工字型 400mm×800mm（9）基础采用单独杯形基础，基础顶部标高-0.6m。

二、结构平面布置横向定位轴线均通过柱子截面几何中心，但在两端与山墙的内皮重合，并将山墙内侧第一排柱子中心线内移600mm；纵向定位轴线，可以有结构平面布置图所知。

三、排架荷载计算I.恒荷载A.屋盖部分传来的P1P天窗重 26.2×2+11.5×2=75.4 KN 屋面板重 1.3×6×18=140.4 KN嵌缝重 0.1×6×18=10.8 KN防水层重 0.35×6×18=37.8 KN找平层重 0.4×6×18=43.2 KN屋盖支撑重 0.05×6×18=5.4 KN 屋架重 60.5 KN总重 373.5 KN每块天沟积水重 17.4 KNP1P=373.5/2+17.4=204.15 KNB.柱自重P2P和P3P上柱重 P2P=25×0.4×0.4×3.6=14.4 KN下柱重：柱身25×[0.187×7.2+0.4×0.8×(0.2+0.4+0.6)]=43.26 KN 牛腿25×（（0.8+2）/2×0.2+1×4×0.4）=5.8 KNP3P=49.06 KNC.混凝土吊车梁以及轨道重P4PP4P=44.2+0.6×6=47.8 KNII.活荷载A.屋面活荷载P1q基本雪压0.7KN/m2，屋面积灰荷载0.5KN/m2，屋面活荷载0.5KN/m2。

钢筋混凝土排架结构单层工业厂房结构吊装钢筋混凝土排架结构单层工业厂房结构吊装工业厂房是生产和加工企业的重要场所，其结构的建设和吊装是建筑施工中的重要环节。

本文将对钢筋混凝土排架结构单层工业厂房结构吊装进行介绍。

钢筋混凝土排架结构是一种常用的工业厂房结构形式，其主要由钢筋混凝土柱、梁和板等组成。

它具有结构稳定、承载力强、耐久性好等特点，因此在工业厂房中得到广泛应用。

钢筋混凝土排架结构单层工业厂房结构的吊装是在施工阶段进行的重要工艺环节。

首先需要进行项目准备工作，包括制定施工方案、组织施工人员、调集施工机械设备等。

然后进行施工准备工作，包括厂房基础的打地脚、标注吊装位置等。

接下来，进行材料和设备的运输工作，将梁柱等材料运输到吊装位置。

在吊装过程中，应首先对施工现场进行安全检查，包括检查起重机械设备的安全性和可靠性，确保吊装操作人员的安全。

然后开始进行吊装操作，由起重机械设备将梁柱等材料吊装到指定位置。

在吊装过程中，需要保持吊装平稳，避免材料和设备受到损坏。

在吊装结束后，需要对吊装的结构进行检查和验收，并对吊装过程中可能出现的问题进行处理。

同时还需要进行施工记录和施工质量的检测，以确保施工过程和施工质量的合格。

总之，钢筋混凝土排架结构单层工业厂房结构的吊装是一项复杂而又重要的工艺环节。

只有做好吊装的准备工作，保证吊装过程中的安全性和可靠性，才能保证工业厂房结构的稳定性和施工质量的合格性。

因此，在钢筋混凝土排架结构单层工业厂房结构的吊装过程中，需要高度重视，并采取必要的措施和策略。

在钢筋混凝土排架结构单层工业厂房结构的吊装过程中，还需要注意以下几个方面。

首先是吊装计划的制定和预先的设备准备。

在进行吊装操作前，必须制定详细的吊装计划，包括吊装序列、吊装顺序、吊装高度等。

同时，需要预先准备好起重机械设备，确保起重机械设备符合吊装要求，并进行检查和维护。

在吊装过程中，必须严格按照吊装计划进行操作，避免出现操作混乱和意外事故。
