电容器检验标准一：电容器的主要参数：1：标称容量：是指标注在电容器上的电容量（其单位为微法/UF和皮法/PF）。
2：允许误差：是指电容器的标称容量与实际容量之间的允许最大误差。
（电解电容的误差较大，大于±10%）3：额定电压：是指电容器在规定的条件下，能够长时间工作所受的最高工作电压（额定电压通常标注在电容器上）。
4：绝缘电阻：绝缘电阻越大，表明此电容的质量越好。
二：电容器的参数标注方法：1直标法：电将电容器的主要参数（标称容量、额定电压和误差）直接标注在电容器上，常用于电解电容或是体积较大的无极性电容上。
2：文字符号标注法：是采用数字或是字母与数字混合的方法来标注电容器的主要参数。
①：数字标注法：常用3位有效数字表示电容器的容量，其中前二位数字表示为有效数字，第三位表示有多少个0(104表示10X10000PF).②: 字母与数字混合标注法: 如(4P7表示4.7P F、G1表示100UF、M1表示0.1UF)三: 电容器的检测:测试工具: 指针式万用表1: 电解电容器的检测:①: 正负极性的确定: 有极性的铝电解电容器外壳上通常都标有+(正极)或-(负极),末剪脚的电容器,长脚为正极,短引脚为负极.②: 1 uF与2.2uF的电解电容器用RX10K档，4.7- 22uF的电解电容器用RX1K档, 47- 220uF的电解电容器用RX100档.3:测试方法:1: 电解电容器的检测：①:根据电解电容器上所标示的容量,将万用表置于合适的量程,将二表短接后调零.黑表接电解电容的正极,红表接其负极,电容器开始充电, 万用表指针缓慢向摆动,摆动到一定的角度后,(充电结束后)又会慢慢向左摆动(表针在向左摆动时不能摆动到无穷大的地方)指针向左摆动后所指示的电阻会大于500K,若电阻值小于100K,则此电容器不合格.②: 将二表对调后测量,正常时表针应立即向右摆动后向左摆动(摆动的大小应大于第一次的大小),且反向电阻应大于正向电阻.若测量电容时表针不动或第二次测量时表针的摆动大小小于第一次测量时的大小,则此电容器不合格.③: 若测量电解电容器的正反向电阻时阻值都为0,则此电容器不合格. 2: 小容量电容器的检测:①：用万用表RX10K档测量其二端的电阻值应为无穷大，若测得一定的电阻值或阻值接近0，则此电容器不合格。
电容器的标识电容器标识的方法电容器的标识方法主要有直标法、数码法和色标法三种，下面分别加以介绍：l 直标法将电容器的容量、耐压及误差直接标注在电容器的外壳上，其中误差一般用字母来表示。
常见的表示误差的字母有J（±5%）和K（±10%）等。
例如：47nJ100表示容量为47nF或0.047μF，误差为±5%，耐压为100V。
当电容器所标容量没有单位时，在读其容量时可按如下原则：a. 容量在1~104之间时，读作皮法。
例如：470读作470pF。
b. 容量大于104时，读作微法。
例如：22000读作0.022μF。
l 数码法用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，第三位表示倍率，即乘以10I，I的聚会范围是1~9，其中9表示10-1。
例如：333表示33000pF或0.033μF；229表示2.2pF。
l 色标法这种表示方法与电阻器的色环表示方法类似，其颜色所代表的数字与电阻色环完全一致，单位为pF。
除了以上表示方法外，电容的容量还有其他表示方法。
例如：01表示0.01μF；220MFD表示220μF；R22表示0.22μF（用R表示小数点）。
电容的种类也很多，为了区别开来，也常用几个拉丁字母来标识电容器的类别和容量标识，如图所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
下图举列说明电容器标识的含义，带表的是立式矩开密封纸介电容。
表1列出电容的类别和符号。
.......................表1：电容器标识字母表顺序类别名称简称称号第一个字母主称电容器容C第二个字母介质材料纸介电解云母高频瓷介低频瓷介纸电云瓷ZDYCT第三个字母以后筒形筒T 结构密封密M 大小小型小X常用电容的几项特性电容种容量范围直流工作电运用频率准确度漏电电阻中小型470pF~0.22uF63~6308以下Ⅰ~Ⅲ>5000金属壳0.01uF~10uF250~1600直流，Ⅰ~Ⅲ>1000~5000中、小0.01uF~0.22uF160、8以下Ⅰ~Ⅲ>2000金属壳0.22uF~30uF160~1600直流，Ⅰ~Ⅲ>30~5000薄膜电3pF~0.1uF63~500高频、低频Ⅰ~Ⅲ>10000云母电10pF~0.51uF100~700075~250以02~Ⅲ>10000瓷介电1pF~0.1uF63~630低频、高频02~Ⅲ>10000铝电解1uF~10000uF4~500直流，ⅣⅤ钽、铌0.47uF~1000uF 6.3~160直流，ⅢⅣ瓷介微2/7pF~7/25pF250~500高频>1000~10000可变电最小>7pF100以上低频，高频>500不同介质电容的识别符号钽电解CA 复合介质CH铌电解CO 漆膜介质CQ铝电解CD 云母CY其它电解CE 合金电解CG高频瓷介CC 纸介CZ低频瓷介CT 聚苯乙稀CB涤纶CL 聚丙稀CBB玻璃膜CO 聚四氟乙稀CBF玻璃釉CI 聚碳酸脂CLS金属化纸介CJ电容容量的标注及使用常识通常在容量小于10000pF的时候，用pF做单位，而且用简标，如1000PF标为102、10000PF标为103，大于10000pF的时候，用uF做单位。
电阻和电容的标识法在使用电阻器和电容器时，经常要了解它们的主要参数。
一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率;对电容器则需了解其标称容量、允许偏差和耐压。
电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。
它们的标志方法分为下列４种。
１、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。
２、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。
电阻器和电容器标称值的单位标志符号见表１，允许偏差的标志符号见表２。
先举几个电阻器的例子:6R2J表示该电阻标称值为6.2欧姆（Ω），允许偏差为±5%；3k6k表示表示电阻值为3.6千欧（kΩ），允许偏差 10%;1M5则表示电阻值为1.5兆欧（MΩ），允许偏差±20%。
再举几个电容器的例子：2n2J表示该电容器标称值为2.2纳法（nF），即 2200皮法（pF），允许偏差为±5%；47nk表示电容器容量为470纳法(nF)或0.47微法（uF），允许偏差±10%。
在电路图中，电阻器的欧姆符号Ω和电容量的法拉符号Ｆ常可略去不标。
３、色标法：普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。
色标法在电容器上也常用。
使用者需熟记表示数字0－９的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。
色标法在各种电子学入门书中介绍较多，这里不再详述。
４、数码表示法：在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。
常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电阻几乎无一例外地用数码表示法。
电容标示方法
电容是一种储存电荷能量的元器件，通常用于电路中的能量滤波、耦合和信号处理等方面。
电容的标示方法可以分为以下几种：
1. 颜色标记法：该方法适用于小型电容，标有四个彩色环带，其中前两个环带表示电容的值，第三个环带表示倍数，第四个环带表示精度。
例如，黄紫红银表示电容值为47×10⁻¹²法拉，精度为±10%。
2. 数字标记法：该方法适用于大型电容，标有数字和字母组成的编码，其中第一位数字表示有效数字，第二位数字表示数量级，字母表示精度和温度系数。
例如，104J表示电容值为10×10⁴法拉，精度为±5%，温度系数为-55℃~+125℃。
3. 文字标记法：该方法适用于特殊电容，标有文字和数字组成的编码，其中文字表示电容的种类和用途，数字表示电容的值和精度。
例如，电解电容使用“μF”表示，金属膜电容使用“pF”表示，多层陶瓷电容使用“nF”表示，电容的精度一般为±5%。
总之，正确识别和使用电容标示方法是电子工程师必备的技能之一，能够有效地提高电路设计的准确性和可靠性。
容量标注法与误差表示法1．容量标注法BC7281BEC电容器容量标注方法很多，下面介绍一些常用的容量标注方法。
(1)直标法直标法是指在电容器上直接标出容量值和容量单位。
电解电容器常采用直标法，图3-62所示左方电容器的容量为2200μF，耐压为63V，误差为±20%；右方电容器的容量为68nF，J表示误差为±5%。
(2)小数点标注法容量较大的无极性电容器常采用小数点标注法。
小数点标注法的容量单位是心。
图3-63中所示的两只实物电容器的容量分别是O.O1μF和0.033μF。
有的电容器用μ、n、p来表示小数点，同时指明容量单位，如图3-63中的pl、4n7、3郎分别表示容量O.lpF、4.7nF、3.3μF;如果用R表示小数点，单位则为μF，如R33表示容量是0.33μF。
(3)整数标注法容量较小的无极性电容器常采用整数标注法，单位为pF。
若整数末位是0，如标“330”则表示该电容器容量为330pF;若整数末位不是0，如标“103”，则表示容量为lOxl03pF。
图3-64中所示的几只电容器的容量分别是180pF、330pF和22 000pF。
如果整数末尾是9，不是表示109，而是表示10-1，如339袁示3.3pF。
(4)色码标注法色码标注法是指用不同颜色的色环、色带或色点表示容量大小的方法，色码标注法的单位为pF。
电容器的色码标注法与色环电阻器相同，第一、二色码分别表示第一、二位有效数，第三色码表示倍乘数，第四色码表示误差数。
在图3-65中所示左方的电容器往引脚方向，色码依次为“棕红橙”，表示容量为12xl03pF=12000pF=0.012μF，右方电容器只有两条色码“红橙”，较宽的色码要当成两条相同的色码，该电容器的容量为22xl03pF=22000pF=0.022μF。
2．误差表示法BC817-25电容器误差表示法主要有罗马数字表示法、字母表示法和直接表示法。
(1)罗马数字表示法罗马数字表示法是在电容器上标注罗马数字来表示误差的大小。
电容标识方法
电容标识方法通常在电容器的外壳上使用标识符号进行表示，常见的电容标识方法有以下几种：
1. 数字标识法：使用数字来表示电容的值，单位为微法（μF）或皮法（pF）。
例如，一个电容器上标有数字“10”表示其电容值为10μF。
2. 字母标识法：使用字母来表示电容的值，单位为微法（μF）或皮法（pF）。
常用的字母有“n”表示纳法（nF）、“u”表示微法（μF）和“p”表示皮法（pF）。
例如，一个电容器上标有字母“100n”表示其电容值为100纳法。
3. 颜色标识法：使用不同颜色的环带来表示电容的值和精度。
通常，一个环带表示一个数字，其中第一个和第二个环带表示前两位数字，第三个环带表示乘以10的幂次方，第四个环带表示电容的精度。
例如，一个带有红色环带、黄色环带、橙色环带和银色环带的电容器表示其电容值为24×10^3 pF，精度为±10%。
4. 字母和数字混合标识法：结合了数字和字母的标识方法，用于表示较大或较小的电容值。
例如，一个电容器上标有字母“4u7”表示其电容值为4.7微法（μF）。
需要注意的是，不同类型的电容器可能使用不同的标识方法，请根据具体的电容器型号和规格来确定其标识方法。
电容器的参数标注方法有哪些?电容器的参数标注方法有直标法、文字符号法和色标法。
（一）直标法直标法是将电容器的主要参数（标称电容量、额定电压及允许偏差）直接标注在电容器上，一般用于电容器或体积较大的无极性电容器。
标称电容量的单有微法（μF）皮法（pF）。
普通电容的允许误差有±5%、±10%、±20%和＞±20%等，精密电容器的允许偏差有+2%、±1%、±0.5%、±0.25%、±0.1%和±0.05%。
额定电压有6.3V、10V、16V、25V、32V、50V、63V、100V、160V、250V、400V、450V、500V、630V、1000V、1200V、1500V、1600V、1800V、2000V等。
国外电容器也有只标数字、不标单位的的直标法，或用R来表示小数点，或将小数点及其前面的零省略不标。
（二）文字符号法文字符号法是采用数字或字母数字混膈的方法来标注电容器的主要参数。
1．数字标注法数字标注法一般是用3位数字表示电容器的容量。
其中前两位数字为有效值数字，第三位数字为倍乘数（即表示有效值后有多少个0）。
例如：102表示10×102pF=1000pF104表示10×104pF=0.1μF105表示10×105pF=1μF2．字母与数字混合标注法此标注方法是用2~4位数字表示有效值，用P、n、M、μ、G、m等字母表示有效数后面的量级。
进口电容器在标注数值时不用小数点，而是将整数部分写在字母之前，将小数部分写在字母后面。
例如：4p7表示4.7pF8n2表示8200pFM1表示0.1μF3m3表示3300μFG1表示100μF允许偏差一般用字母表示，见表3-1（三）色标法色标法是用在电容器上标注色环或色点的方法来表示电容量及允许误差。
四色环电容器的第一环和第二环为有效数值，第三环为倍率，第四、五环为允许偏差。
电容器的型号与参数电容器的型号与参数一、电容器的主要参数1、容量1.直标法：直标法是指在电容器的表面直接用数字或字母标注出标称容量、额定电压等参数的标注方法。
2. 字母与数字的混合标注法①该种标注法的具体内容是：用2~4位数字和一个字母混合后表示电容器的容量大小。
其中数字表示有效数值，字母表示数值的量级。
常用的字母有m、μ、n、p等。
字母m表示毫法,μ表示微法、n表示毫微法、p表示微微法。
如：100m表示标称容量为100mF＝100000μF、10μ 表示标称容量为10μF、10n 表示标称容量为10nF=10000pF、10p 表示标称容量为10pF。
②字母有时也表示小数点如：3μ3表示标称容量为3.3μF、3F32表示标称容量为3.32F、2p2 表示标称容量为2.2pF。
③有的是在数字前面加R或P等字母时，表示零点几微法。
如：R22表示标称容量为0.22μF、P50 表示标称容量为0.5pF。
3. 三位数字的表示法三位数字的表示法也称电容量的数码表示法。
三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。
如：102表示标称容量为1000pF、221表示标称容量为220pF。
在这种表示法中有一个特殊情况，就是当第三位数字用“９”表示时，是用有效数字乘上10-1来表示容量大小。
如：229表示标称容量为22× 10-1pF=2.2pF。
4. 四位数字的表示法四位数字的表示法也称不标单位的直接表示法。
这种标注方法是用１~４位数字表示电容器电容量，其容量单位为pF。
如用零点零几或零点几表示容量时，其单位为μＦ。
如：3300表示标称容量为3300pF；680表示标称容量为680pF；7表示标称容量为7pF。
在电路图中电容器容量单位的标注规则当电容器容量大于100pF，而又小于1μF时，一般不标注单位，没有小数点时其单位是pF，有小数点时其单位是μF。
电气装联中电阻器电容器参数标注方法电子元器件的型号及各种参数，应当尽可能在元器件的表面上标注。
常用的标注方法有直标法、文字符号法和色标法三种。
我们平时用到最多的是电阻器、电容器，下面重点讲述与我们工作相关的技术技能知识。
1 直标法把电子元器件的主要参数直接印在元件的表面上，称为直标法。
这种标注直观，只能用于体积较大的元器件。
一般情况下，RLC器件上未标出偏差，则默认为±20%，功率较大的电阻器会标出功率值。
图1聚丙烯膜电容器图2 电解质电容器图3 线绕电阻器 4 水泥电阻器（按顺序）例如：图1 CBB22-630V-105J，为金属化聚丙烯膜电容器，耐压630V，容量1μF，误差±5%；图2 CD293-400V-270μF为铝电解质电容器，耐压400V，容量270μF；图3 RX24-25-5R1J为线绕电阻器，功率25W，阻值5.1Ω，误差±5%；图4 5W6.8ΩJ为水泥电阻，功率5W，阻值6.8Ω，误差±5%。
2 文字符号法用阿拉伯数字和文字符号或者两者有规律地组合，在器件上标注主要参数的标示方法称为文字符号法。
文字符号表示单位，数字表示电阻器的阻值或者电容器的容值。
电阻器、电容器：电阻值（或者电容容量）的整数部分用数字标注在其单位的前面，电阻值（或者电容容量）的小数部分标注在其单位的后面。
用文字符号标示电阻的单位（R或Ω表示Ω，K表示KΩ，M表示MΩ）；电容的单位（n表示PF，μ表示μF或者用R表示μF），电容凡为整数（一般为4位）、又无单位标注的电容器，其默认单位PF，凡用小数，有无单位标注的电容，其单位默认为μF。
图5 电容器图6 电容器图7 贴片电阻器图8 贴片电阻器（按顺序）例如：图5. 2A104J，为涤纶电容器，耐压100V，容量0.01μF，误差±5%；图6. 473K 2J，为涤纶电容器，耐压630V，容量0.047μF，误差±10%；图7. 2R7，贴片电阻器，阻值2.7Ω；图8. R47，贴片电阻器，阻值0.47Ω；3 数码法用三位阿拉伯数字表示，前两位数字表示阻值的有效数，第三位数字表示有效数后面零的个数，单位为欧姆/皮法。
电阻和电容器的参数标注方法电阻和电容器的参数标注方法2010-12-17 00:05电容器的参数标注方法（一）直标法：将电容器的主要参数（标称容量、额定电压、及允许偏差）直接标注在电容器上，如0.0047μf/275V，0.0047μf是容量，相当于4700Pf，275V应是耐压（不属优选数系列）。
（三）文字符号法：采用数字或字母与数字混合的方法来标注电容器的主要参数。
3，数字标注法一般是用3位数字表示电容器的容量。
其中前两位为有效值数字，第三位为倍乘数（即表示有效值后有多少个0）。
如104，表示有效值是10，后面再加4个0，即100000Pf=0．1μf。
4，字母与数字混合标注法用2—4位数字表示有效值，用P、n、M、μ、G、m等字母表示有效数后面的量级。
进口电容器在标注数值时不用小数点，而是将整数部分写在字母之前，将小数部分写在字母后面。
如4P7表示4．7Pf，3m3表示3300μf等。
电容器的容量的允许偏差标注字母及含义：字母含义F ±1％G ±2％J ±5％K ±10％M ±20％N ±30％如104K表示容量100000Pf=0．1μf，容量允许偏差为±10％。
（资料来源《通用电子元器件的选用与检测》）国产电容器标注可查阅《GB/T 2691-1994 电阻器和电容器的标志代码》有些电容器的工作电压是用色环或色点来表示的，颜色—工作电压（V）的关系如下：黑—4、棕—6.3、红—10、橙—16、黄—25、绿—32、蓝—40、紫—50、灰—63。
也有些只用于低压电路的电容器没有耐压标志，可查产品手册。
电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码： 0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
【转载】电容器、电阻器的计量单位及标注方法一、电容器的单位及标注方法电容器的标称电容量和允许误差一般都标在其外壳上。
在电路图上通常只标出电容器的标称值,如果电路对电容器的耐压有所要求,还会标出电容的耐压。
电容器的标称电容量和允许误差的标示方法有四种,即字母数字混合标示法(又称为文字符号法)、直接标示法、色码标示法和数码标示法。
1.字母数字混合标示法这是国际电工委员会推荐的标注方法,也称为文字符号法。
这种方法是用阿拉伯数字和文字符号(单位字母)的组合来表示标称电容量。
其中数字表示电容量的有效数值,字母表示数值的单位(量级)。
在文字符号(单位字母)前面的数字表示整数值,后面的数字表示小数值。
电容器标称值的单位标志符号见下表所示字母有时既表示单位也表示小数点。
例如:·33m表示33mF(33mF=33 000uF)。
·2m2表示2.2mF(2.2mF=2 200uF)。
·3u3表示3.3uF。
·u22表示0.22uF。
·ul0表示0.1uF。
·47n表示47nF(47nF一0.047uF)。
·5nl表示5.1nF(5.1nF=5 100pF)。
·2p2表示2.2pF。
·1p0表示lpF。
2.数字直接标示法这种方法是用1~4位数字表示电容量,不标注单位。
(1)当数字部分大于l时,其单位为pF(皮法)。
例如:·3 300表示3 300pF。
·680表示680pF。
.7表示7pF。
(2)当数字部分大于0小于l时,其单位为uF(微法)。
例如:·0.056表示0.056uF。
·0.1表示0.1uF。
3.数码标示法这种方法一般用3位数字表示电容量的大小。
3位数字中的前面2位数字为电容器标称容量的有效数字,第3位数字表示10的n次方(即有效数字后面零的个数)。
它们的单位是pF。
注意:在n=0~7时是表示l0的n次方,特殊情况是当n=9时,不表示l0的9次方,而表示为10的一l次方(10_1=0·1),n=8时是l0的一2次方(10-2=0.01)。
电容器容量表示法发表于：2006-2-14 16:44:32一、直接表示法1、标有单位的直接表示法。
这种表示法通常用字母m简称：毫法（10-3法拉）；μ简称：微法（10-6法拉）；n简称：纳法（10-9法拉）和p简称：皮法（10-12法拉）来指示电容器的容量大小。
如4n7表示4700 pF；6P8表示6.8 pF；另外，有些是在数字前面冠以R，则表示为零点几μF的电容，如R33则表示为0.33μF的电容。
2、不标单位的直接表示法。
在这种表示法中，如果用一位到四位大于1的数，则容量单位为pF。
若用零点几或零点零几表示的，其单位一般是μF。
如2200则表示该值为2200 pF；0.047表示0.047μF。
二、数码表示法电容器的数码表示法，一般用三位数来表示容量的大小，其单位为pF，前面的两位数表示电容值的有效数字，第三位数表示有效数字后面要加多少个零（即乘以10X，X为第三位数字）。
若第三位数用“9”表示的话，则说明该电容的容量在1～9.9 pF之间，这个“9”就是10-1的意思。
如223为22×103（pF）=22000 pF=0.022μF。
又如339则为33×10-1（pF）=3.3 pF。
在电容器中，采用数码表示法是最常见的。
三、色环表示法色码表示法跟数码表示法相似。
不同的是，它标的不是数字，而是用某种颜色代表某个数码。
颜色黑、棕、红、橙、黄、绿、蓝、紫、灰和白分别代表0、1、2、3、4、5、6、7、8和9。
沿着引线方向，第一、二种颜色代表的数码表示容量的有效数字，第三种颜色代表的数码则表示有效数字后面添加的“0”数，其单位也是pF。
如沿着引线方向，第一色环的颜色为棕，第二色环的颜色为黑，第三色环的颜色为黄，则其数码为104、即0.1μF。
为了让大家对上述三种表示法有一个总的了解，现将表示方法及对应的计算方法和实际标称容量列于下表，供大家参考。
电容器的标注方法电容器是一种用来储存电荷的电子元件，它可以在电路中起到储存和释放电荷的作用。
为了标注电容器的参数和性能，遵循一定的标准和方法。
下面我将详细介绍电容器的标注方法。
电容器的标注主要包括电容值、电压等级、精度和温度系数等。
首先是电容值，电容值是表示电容器容量大小的参数。
通常使用单位法来标注电容值，即以法拉（F）为单位。
在一般的电路中，常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。
为了标注不同量级的电容值，通常在单位符号前面加上一个特定的前缀，例如皮法前面的p表示十的负十五次方，而纳法前面的n表示十的负九次方。
其次是电压等级，电压等级表示电容器能够承受的最大电压。
标注电容器的电压等级时，通常使用V来表示电压单位，并附加一个数值，例如16V、50V等。
电容器的电压等级必须大于或等于其在电路中所受到的最大电压，以确保电容器不会发生击穿或破损。
精度是电容器另一个重要的标注参数。
精度表示电容器实际值与标称值之间的偏差，通常以百分比来表示。
常见的精度有±5%、±10%、±20%等。
精度的选择取决于电路对电容器的精确性要求。
另外一个要考虑的参数是温度系数，即电容值随温度变化的程度。
温度系数表示电容值与温度之间的关系，通常以ppm/（每百万分之一度）来表示。
温度系数用于描述电容器在不同温度下的性能变化，以便在实际应用中得到准确的电容器数值。
此外，对于一些特殊用途的电容器，还需要标注其他参数，比如工作频率范围、失真度等。
这些参数的标注将有助于用户选择适合自己需求的电容器。
总结起来，电容器的标注方法主要包括电容值、电压等级、精度和温度系数等参数。
电容值用单位法表示容量大小，电压等级表示电容器的最大电压承受能力，精度表示实际值与标称值之间的偏差，而温度系数则表示电容值随温度变化的程度。
这些标注参数将帮助用户选择适合自己需求的电容器，并确保电容器在电路中的正常运行。
电容器规格型号的标注1 引言电容器的型号和规格一般应按国家有关标准来标注。
根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同。
本公司按下述方法标注。
2 电容器规格型号的标注2.1 标注顺序电容器一般按下述顺序标注“型号 -（尺寸代号）-（温度系数或特性）- 额定电压 - 标称容量 - 允许偏差 -（其他）”其中有些项可能省略。
国外电容器的标注顺序各不相同，例如额定电压在允许偏差后面。
2.2型号国产电容器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。
例如——CC4表示1类多层（独石）瓷介电容器——CT4表示2类多层（独石）瓷介电容器——CC41表示片状1类多层（独石）瓷介电容器——CT41表示片状2类多层（独石）瓷介电容器——CA45表示片状固体钽电解电容器电容器的具体型号和技术参数可参考有关手册。
注意，不同厂家生产的同型号电容器在尺寸和性能指标略有差别。
若有影响，需加限制条件。
市场上有国外型号的电容器，若要选用需说明其所属的国家和厂家。
2.3 尺寸代号片状电容器的尺寸代号常用“0603”、“0805”、“1206”等表示，这是按英寸（0.01in）计的表示法，片状瓷介电容器用此法表示。
还有用EIA代码如“2012”、“3216”等表示，这是按毫米（0.1mm）计的表示法，片状钽电解电容器用此法表示。
绘制印制板图时应注意它们尺寸的区别。
带引出线的电容器的尺寸代号不同的厂家不统一，不好标注。
一种办法是按生产厂手册标注，但必须同时注明生产厂。
另一种办法是不标注尺寸代号，适用于对外型尺寸无严格要求场合，若有要求可以在“其他”项标注对外形尺寸的限制要求，例如限高、限引线间距等。
2.4 温度系数或特性瓷介电容器和云母电容器要标注温度系数或特性，因为瓷介电容器和云母电容器有多种的温度特性。
其他电容器的电容量不用标注温度系数或特性。
本公司基本不用云母电容器，其温度特性表示方法请参考有关手册。

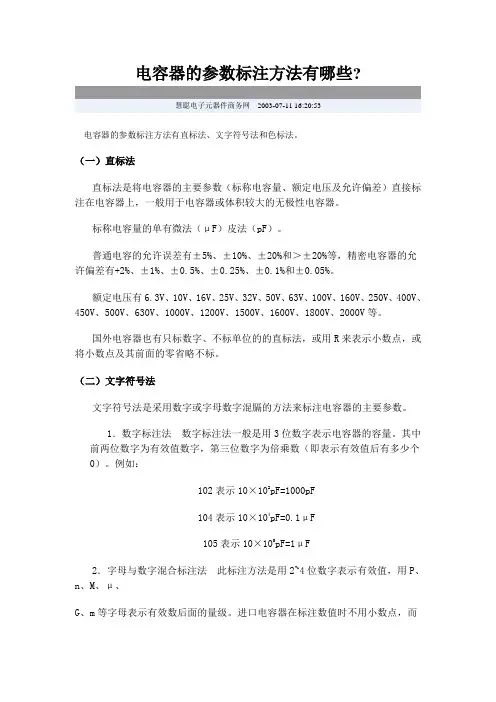

电容器的参数标注方法有哪些?
电容器的参数标注方法有直标法、文字符号法和色标法。
（一）直标法
直标法是将电容器的主要参数（标称电容量、额定电压及允许偏差）直接标注在电容器上，一般用于电容器或体积较大的无极性电容器。
标称电容量的单有微法（μF）皮法（pF）。
普通电容的允许误差有±5%、±10%、±20%和＞±20%等，精密电容器的允许偏差有+2%、±1%、±0.5%、±0.25%、±0.1%和±0.05%。
额定电压有6.3V、10V、16V、25V、32V、50V、63V、100V、160V、250V、400V、450V、500V、630V、1000V、1200V、1500V、1600V、1800V、2000V等。
国外电容器也有只标数字、不标单位的的直标法，或用R来表示小数点，或将小数点及其前面的零省略不标。
（二）文字符号法
文字符号法是采用数字或字母数字混膈的方法来标注电容器的主要参数。
1．数字标注法数字标注法一般是用3位数字表示电容器的容量。
其中前两位数字为有效值数字，第三位数字为倍乘数（即表示有效值后有多少个0）。
例如：
102表示10×102pF=1000pF
104表示10×104pF=0.1μF
105表示10×105pF=1μF
2．字母与数字混合标注法此标注方法是用2~4位数字表示有效值，用P、n、M、μ、
G、m等字母表示有效数后面的量级。
进口电容器在标注数值时不用小数点，而
是将整数部分写在字母之前，将小数部分写在字母后面。
例如：
4p7表示4.7pF
8n2表示8200pF
M1表示0.1μF
3m3表示3300μF
G1表示100μF
允许偏差一般用字母表示，见表3-1
（三）色标法
色标法是用在电容器上标注色环或色点的方法来表示电容量及允许误差。
四色环电容器的第一环和第二环为有效数值，第三环为倍率，第四、五环为允许偏差。
表3-2是色标电容器各色环的含义。
例如，四色环电容器为红、红、黄、金，表示其电容量为0.22μF许偏差为±5%五色环电容器为蓝、灰、黑、黑、棕，表示其电容量为680μF允许偏差为±1%。
信息来源：慧聪电子。
