热电偶如何分类和识别

热电偶种类与型号的区别热电偶是一种常见的温度传感器，常用于测量各种物体的温度。

在市场上，存在多种不同种类和型号的热电偶，本文将介绍它们之间的区别。

热电偶的种类1.K型热电偶（___）：K型热电偶是最常用的热电偶之一，适用于测量温度范围为-200°C至+1350°C的物体。

它具有较高的测量精度和稳定性，在许多应用领域中广泛使用。

2.J型热电偶（铁/铜镍热电偶）：J型热电偶适用于较低的温度范围，通常为-40°C至+750°C之间。

它在许多低温应用中表现优越，但在较高温度下的精度可能稍低。

3.T型热电偶（铜/铜镍热电偶）：T型热电偶适用于更低的温度范围，通常为-200°C至+350°C之间。

它具有良好的稳定性和较高的灵敏度，可用于许多冷却和低温应用中。

4.E型热电偶（镍铬/铜镍热电偶）：E型热电偶适用于温度范围为-200°C至+900°C。

它具有较高的测量精度和一定程度的耐腐蚀性，在某些化学和工业环境中广泛使用。

热电偶的型号对于每种热电偶种类，存在不同的型号和规格，以满足各种应用需求。

具体的型号区别取决于以下几个因素：1.热电偶材料：不同的热电偶材料（如镍铬、铁、铜等）具有不同的特性，包括温度范围、灵敏度和耐腐蚀性。

不同型号的热电偶通常使用不同的材料组合，以满足具体应用的要求。

2.外壳材料：热电偶的外壳材料可以是金属或陶瓷，不同的材料在耐高温、耐腐蚀等方面有所区别。

适合不同工作环境需求的外壳材料将使热电偶更耐用和精确。

3.线缆类型：热电偶的线缆质量和类型对信号传输和干扰抗性至关重要。

不同型号的热电偶通常使用不同材料的线缆，并采用特定的环境屏蔽和绝缘技术，以提高信号传输的精确性。

总之，热电偶的种类和型号选择应根据具体应用的温度范围、性能要求和环境条件来确定。

通过了解不同热电偶种类的特点和各自的型号区别，您可以选择最适合您应用需求的热电偶。

热电偶种类与区别热电偶是一种温度传感器，采用热电效应将温度转化为电压信号。

不同种类的热电偶适用于不同的温度范围和环境条件，每种热电偶都有其独特的特点和适用范围。

下面将介绍一些常见的热电偶种类及其区别。

1.K型热电偶（镍铬-镍铝热电偶）K型热电偶是最常用的热电偶之一，广泛应用于工业领域。

它具有较高的灵敏度和稳定性，可测量的温度范围为-200℃至1250℃。

K型热电偶对氧化还原环境的影响小，具有较好的耐腐蚀性。

2.J型热电偶（铁-铜镍热电偶）J型热电偶适用于低温测量，可测量的温度范围为-210℃至760℃。

与K型热电偶相比，J型热电偶的灵敏度较高，但其稳定性较差。

J型热电偶的耐腐蚀性较差，适用于干燥的环境。

3.T型热电偶（铜-镍热电偶）T型热电偶适用于较低的温度测量，可测量的温度范围为-200℃至350℃。

T型热电偶具有良好的稳定性和精度，适用于对环境干扰敏感的场合。

4.E型热电偶（镍铬-铜镍热电偶）E型热电偶适用于中温测量，可测量的温度范围为-200℃至900℃。

E 型热电偶对氧化还原环境的影响较小，具有较好的耐腐蚀性。

它的灵敏度较高，但稳定性不如K型热电偶。

5.N型热电偶（铂-铑-铂金热电偶）N型热电偶适用于高温测量，可测量的温度范围为-200℃至1300℃。

N型热电偶具有较高的稳定性和精度，适用于高温环境下的温度测量。

6.S型热电偶（铂-铑热电偶）S型热电偶也适用于高温测量，可测量的温度范围为0℃至1600℃。

S型热电偶具有非常高的精度和稳定性，适用于精确测量和高温环境下的温度控制。

7.R型热电偶（铂-铑热电偶）R型热电偶也是一种高温热电偶，可测量的温度范围为0℃至1600℃。

R型热电偶与S型热电偶相似，但其线性输出范围较宽，适用于更广泛的应用。

8.B型热电偶（铂-铑热电偶）B型热电偶适用于极高温测量，可测量的温度范围为600℃至1800℃。

B型热电偶具有较高的精度和稳定性，适用于高温炉窑和熔融金属等极端条件下的温度测量。

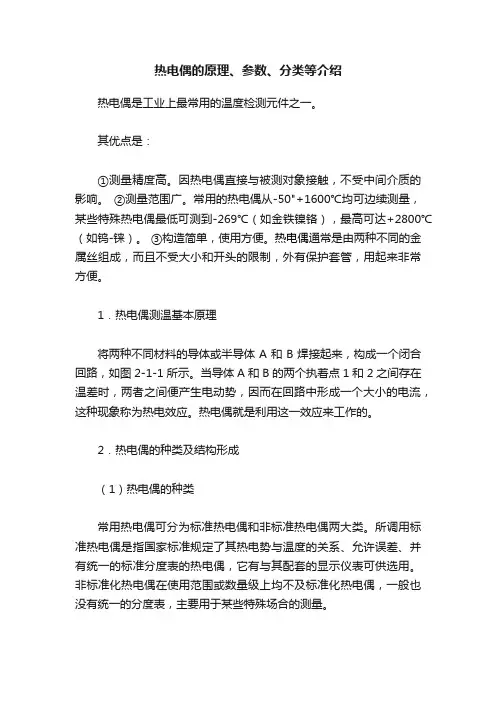

热电偶的原理、参数、分类等介绍热电偶是工业上最常用的温度检测元件之一。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的热电偶从-50"+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流，这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

（2）热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：① 组成热电偶的两个热电极的焊接必须牢固；② 两个热电极彼此之间应很好地绝缘，以防短路；③ 补偿导线与热电偶自由端的连接要方便可靠；④ 保护套管应能保证热电极与有害介质充分隔离。

3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

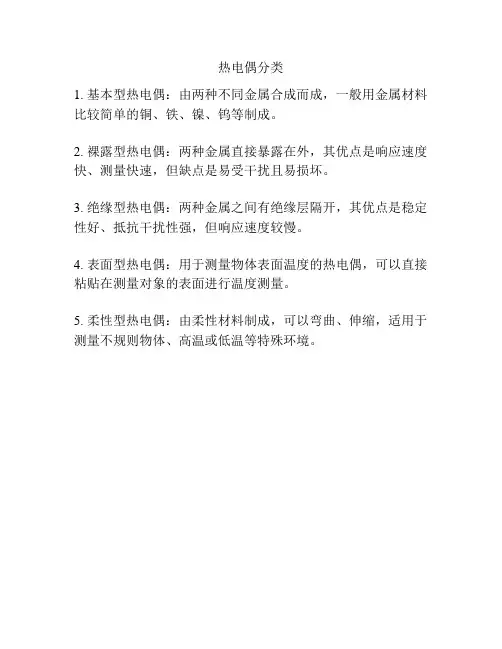

热电偶分类
1. 基本型热电偶：由两种不同金属合成而成，一般用金属材料比较简单的铜、铁、镍、钨等制成。

2. 裸露型热电偶：两种金属直接暴露在外，其优点是响应速度快、测量快速，但缺点是易受干扰且易损坏。

3. 绝缘型热电偶：两种金属之间有绝缘层隔开，其优点是稳定性好、抵抗干扰性强，但响应速度较慢。

4. 表面型热电偶：用于测量物体表面温度的热电偶，可以直接粘贴在测量对象的表面进行温度测量。

5. 柔性型热电偶：由柔性材料制成，可以弯曲、伸缩，适用于测量不规则物体、高温或低温等特殊环境。

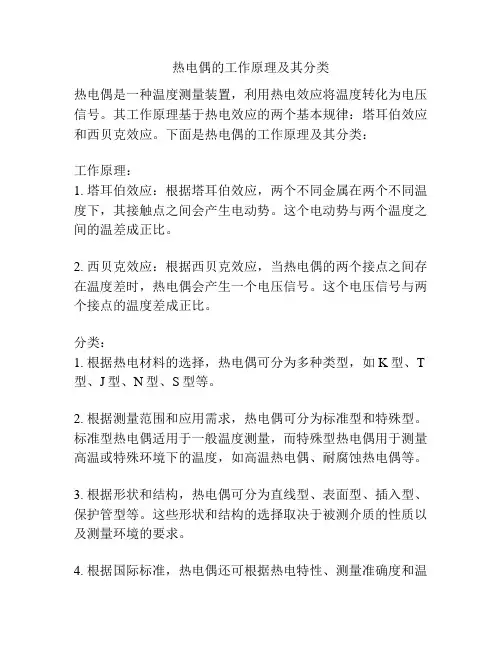

热电偶的工作原理及其分类
热电偶是一种温度测量装置，利用热电效应将温度转化为电压信号。

其工作原理基于热电效应的两个基本规律：塔耳伯效应和西贝克效应。

下面是热电偶的工作原理及其分类：
工作原理：
1. 塔耳伯效应：根据塔耳伯效应，两个不同金属在两个不同温度下，其接触点之间会产生电动势。

这个电动势与两个温度之间的温差成正比。

2. 西贝克效应：根据西贝克效应，当热电偶的两个接点之间存在温度差时，热电偶会产生一个电压信号。

这个电压信号与两个接点的温度差成正比。

分类：
1. 根据热电材料的选择，热电偶可分为多种类型，如K型、T 型、J型、N型、S型等。

2. 根据测量范围和应用需求，热电偶可分为标准型和特殊型。

标准型热电偶适用于一般温度测量，而特殊型热电偶用于测量高温或特殊环境下的温度，如高温热电偶、耐腐蚀热电偶等。

3. 根据形状和结构，热电偶可分为直线型、表面型、插入型、保护管型等。

这些形状和结构的选择取决于被测介质的性质以及测量环境的要求。

4. 根据国际标准，热电偶还可根据热电特性、测量准确度和温
度范围进行分类，如IEC584、ASTM E230等。

总的来说，热电偶通过利用热电效应将温度转化为电压信号，从而实现温度的测量。

根据热电材料的选择、测量范围和形状结构等不同特征，可将热电偶分为多个分类。

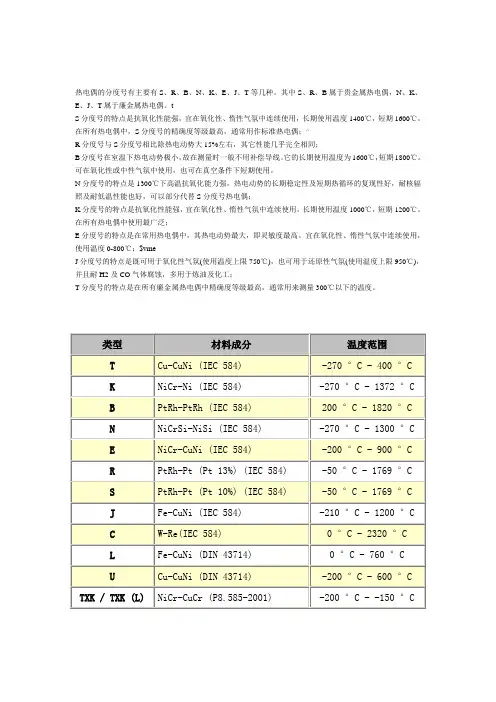

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

t
S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；^
R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；
B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；
K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；
E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；$vme
J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；
T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

热电偶分类及使用场合热电偶是一种温度传感器，利用热电效应测量温度。

热电偶分类和使用场合较为多样，下面将详细介绍几种常见的热电偶及其应用领域。

1.K型热电偶K型热电偶是最常见和被广泛使用的热电偶之一、它由镍铬和镍铝合金组成，可在-200℃至1250℃的范围内测量温度。

K型热电偶具有良好的稳定性和精确度，因此广泛用于化工、电力、冶金、石油等工业领域，以及科研实验室中。

2.J型热电偶J型热电偶由铁和常规合金组成，可以在-40℃至750℃的范围内测量温度。

它具有较高的敏感度和精确度，适用于一些要求较高的应用，如实验室研究和精密仪器。

3.T型热电偶T型热电偶由铜和镍铬合金组成，可以在-200℃至350℃的范围内测量温度。

它具有较高的线性度和稳定性，常见应用于食品、制药、日化等行业中的温度控制和过程监测。

4.E型热电偶E型热电偶由镍铬和铜镍合金组成，可以在-200℃至900℃的范围内测量温度。

它具有较高的精确度和耐腐蚀性，适用于化工、冶金、医药等领域中的温度测量。

5.N型热电偶此外，还有S型、R型、B型、C型等其他类型的热电偶，它们分别适用于不同的温度范围和环境条件。

热电偶广泛应用于各个领域，主要用于以下几个方面：1.工业过程控制：热电偶可以用于测量工业生产过程中的温度，如炉温、油温、液体流量等。

它们可以精确测量高温和低温环境下的温度变化，从而对生产过程进行监控和控制。

2.实验研究：热电偶在科研实验中起到重要的作用，如物理实验、化学实验等。

它们可以测量样品或实验环境的温度变化，为科学研究提供准确的数据。

3.温度监测与控制：热电偶可以用于温度监测与控制系统，如温度控制仪、温度记录仪等。

通过热电偶的测量结果，可以实时监测温度变化，并进行相应的控制操作。

4.家用电器：一些家用电器，如电磁炉、烤箱等，也采用了热电偶来测量温度。

这些热电偶一般较小，并且与电子控制系统结合，实现对温度的精确控制。

总之，热电偶是一种广泛应用于不同领域的温度传感器。

热电偶的分类和识别根据 Seebeck（塞贝克）效应，当两种不同金属连接到一起时，在两接触点之间存在接触电压，该电压取决于温度。

热电偶材料的连接是标准的。

热电偶材料的不同属性决定了它们的不同应用场合。

下表描述了热电偶的类型和材质：注意：注意热电偶接线的极性。

补偿线圈和热电偶导体：类型 T (IEC 584) 类型 T (IEC 584 EX)图. 01∙绝缘层和正极的颜色为褐色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 K (IEC 584) 类型 K (IEC 584 EX)图. 02∙绝缘层和正极的颜色为绿色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 B (IEC 584) 类型 B (IEC 584 EX)图. 03∙绝缘层和正极的颜色为灰色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 N (IEC 584) 类型 N (IEC 584 EX)图. 04∙绝缘层和正极的颜色为粉红色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 E (IEC 584) 类型 E (IEC 584 EX)图. 05∙绝缘层和正极的颜色为紫色。

∙负极的颜色为白色。

/WRNKredianou.html ∙本质安全电路绝缘层总是蓝色。

类型 R / S (IEC 584) 类型 R / S (IEC 584 EX)图. 06∙绝缘层和正极的颜色为橙色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 J (IEC 584) 类型 J(IEC 584 EX)图. 07∙绝缘层和正极的颜色为黑色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 C (IEC 584)类型 C(IEC 584 EX)图. 08∙绝缘层和正极的颜色为红色。

∙负极的颜色为白色。

∙本质安全电路绝缘层总是蓝色。

类型 L (DIN 43714)图. 09∙绝缘层的颜色为蓝色。

∙正极的颜色为红色。

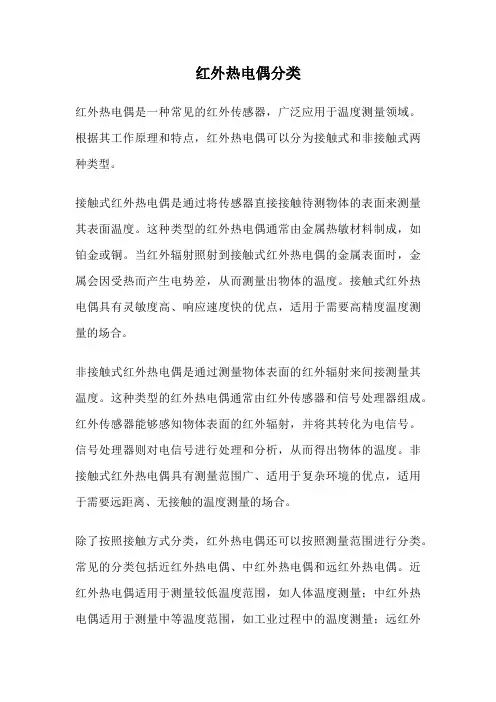

红外热电偶分类
红外热电偶是一种常见的红外传感器，广泛应用于温度测量领域。

根据其工作原理和特点，红外热电偶可以分为接触式和非接触式两种类型。

接触式红外热电偶是通过将传感器直接接触待测物体的表面来测量其表面温度。

这种类型的红外热电偶通常由金属热敏材料制成，如铂金或铜。

当红外辐射照射到接触式红外热电偶的金属表面时，金属会因受热而产生电势差，从而测量出物体的温度。

接触式红外热电偶具有灵敏度高、响应速度快的优点，适用于需要高精度温度测量的场合。

非接触式红外热电偶是通过测量物体表面的红外辐射来间接测量其温度。

这种类型的红外热电偶通常由红外传感器和信号处理器组成。

红外传感器能够感知物体表面的红外辐射，并将其转化为电信号。

信号处理器则对电信号进行处理和分析，从而得出物体的温度。

非接触式红外热电偶具有测量范围广、适用于复杂环境的优点，适用于需要远距离、无接触的温度测量的场合。

除了按照接触方式分类，红外热电偶还可以按照测量范围进行分类。

常见的分类包括近红外热电偶、中红外热电偶和远红外热电偶。

近红外热电偶适用于测量较低温度范围，如人体温度测量；中红外热电偶适用于测量中等温度范围，如工业过程中的温度测量；远红外
热电偶适用于测量较高温度范围，如高温炉内的温度测量。

红外热电偶是一种重要的温度测量设备，根据接触方式和测量范围的不同，可以分为接触式和非接触式红外热电偶，以及近红外、中红外和远红外热电偶。

这些分类能够满足不同领域的温度测量需求，并为工业生产和科学研究提供了可靠的温度监测手段。

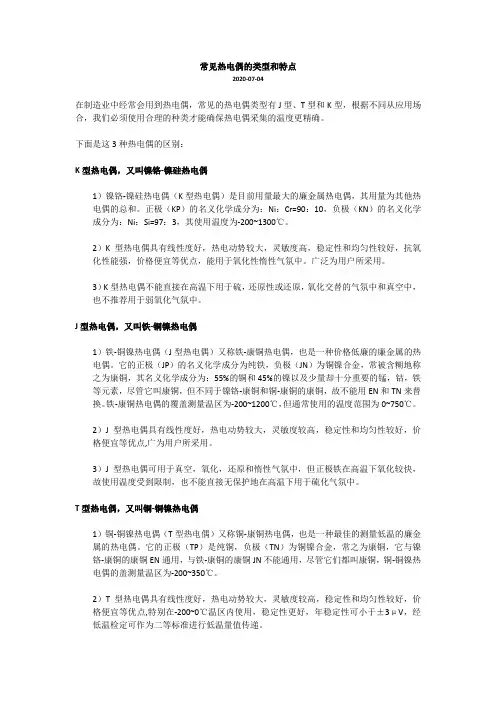

常见热电偶的类型和特点2020-07-04在制造业中经常会用到热电偶，常见的热电偶类型有J型、T型和K型，根据不同从应用场合，我们必须使用合理的种类才能确保热电偶采集的温度更精确。

下面是这3种热电偶的区别：K型热电偶，又叫镍铬-镍硅热电偶1）镍铬-镍硅热电偶（K型热电偶）是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。

正极（KP）的名义化学成分为：Ni：Cr=90：10，负极（KN）的名义化学成分为：Ni：Si=97：3，其使用温度为-200~1300℃。

2）K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中。

广泛为用户所采用。

3）K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。

J型热电偶，又叫铁-铜镍热电偶1）铁-铜镍热电偶（J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。

它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。

铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃。

2）J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。

3）J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。

T型热电偶，又叫铜-铜镍热电偶1）铜-铜镍热电偶（T型热电偶）又称铜-康铜热电偶，也是一种最佳的测量低温的廉金属的热电偶。

它的正极（TP）是纯铜，负极（TN）为铜镍合金，常之为康铜，它与镍铬-康铜的康铜EN通用，与铁-康铜的康铜JN不能通用，尽管它们都叫康铜，铜-铜镍热电偶的盖测量温区为-200~350℃。

热电偶种类与型号的特点分析1. 引言热电偶是一种常见的温度测量装置，在许多领域中被广泛使用。

本文将对热电偶的不同种类和型号进行特点分析，以帮助用户更好地了解和选择适合自己需求的热电偶。

2. 热电偶的种类2.1 标准热电偶标准热电偶是最常见的热电偶类型之一，具有广泛的应用范围。

它们被分为不同的类型，如K型、J型、T型等，并在不同温度范围内具有各自的优势和适用性。

- K型热电偶: K型热电偶适用于较高温度范围，可测量高达1300°C的温度。

它们具有较高的灵敏度和较好的线性特性，适合于工业领域的高温测量。

- J型热电偶: J型热电偶适用于较低温度范围，通常用于测量室内温度和冷却系统温度。

它们具有较高的抗氧化性和稳定性。

- T型热电偶: T型热电偶适用于较低温度范围，通常用于测量低温环境下的温度。

T型热电偶对湿度和腐蚀性较强的环境具有较好的适应性。

2.2 延伸热电偶延伸热电偶是一种在特殊环境中使用的热电偶类型，能够满足特定的测量需求。

以下是常见的延伸热电偶类型：- S型热电偶: S型热电偶适用于较高温度范围，具有较高的精度和较好的稳定性。

它们通常被用于高温反应器和燃烧炉等应用。

- R型热电偶: R型热电偶也适用于较高温度范围，可以测量高达1600°C的温度。

它们具有较高的精确度和较好的重复性，广泛应用于高温实验室和工业领域。

- B型热电偶: B型热电偶也适用于较高温度范围，可以测量高达1600°C的温度。

它们具有较低的漂移和较高的精确度，适合于高温实验和炼油工业等领域。

3. 热电偶型号的特点3.1 稳定性热电偶的稳定性是衡量其性能的重要指标之一。

稳定性越好，测量结果越准确。

在选择热电偶型号时，应注意其稳定性参数，以确保长期可靠的温度测量。

3.2 精度热电偶的精度是指其温度测量结果与真实温度之间的偏差。

不同型号的热电偶具有不同的精度要求和测量范围。

用户应根据实际需求选择适当的热电偶型号。

热电偶的工作原理及其分类热电偶是一种常用的温度测量传感器，利用材料的热电效应来测量温度。

它由两种不同金属导线组成，两个导线的连接处称为热电接头，其中一个导线被称为热电偶的热电极，另一个导线则被称为冷端导线。

热电偶的工作原理基于热电效应，即当两种不同金属导体的两个连接点存在温度差时，将会产生电动势。

这是由于不同金属导体的导电性质具有差异，使得电子流动时会产生电动势。

根据热电效应原理，热电偶在工作过程中会产生微弱的电压信号，其大小与热电接头之间的温度差有关。

通过测量和计算这个电压信号，可以得到热电偶接头的温度。

根据不同的金属组合，常见的热电偶可以分为若干种类型，主要包括K型、J型、T型、E型、N型、R型、S型和B型等。

以下是对这些热电偶类型的简要解释：1. K型热电偶：由镍铬电极和镍铝电极组成，是最常用的热电偶类型。

它具有广泛的测温范围和较高的灵敏度。

2. J型热电偶：由铁电极和镍电极组成，适用于低温测量，通常在0至750之间使用。

3. T型热电偶：由铜电极和铜镍电极组成，适用于低温测量，通常在-200至350之间使用。

4. E型热电偶：由镍铬电极和铜镍电极组成，适用于高温测量，可以在-200至900之间使用。

5. N型热电偶：由镍铬电极和铜镍电极组成，适用于高温测量，可以在-200至1300之间使用。

6. R型热电偶：由铂电极和铂-铑电极组成，适用于较高温度的测量，可以在0至1600之间使用。

7. S型热电偶：由铂电极和铂-铑电极组成，适用于较高温度的测量，可以在0至1600之间使用。

与R型热电偶相比，S型热电偶的铂-铑合金含铑的比例更高。

8. B型热电偶：由铂-铑电极和铂-铑电极组成，适用于极高温度测量，可以在600至1800之间使用。

总结起来，热电偶是利用热电效应来测量温度的传感器，根据不同的金属组合和应用范围，可以分为多种不同的类型，每种类型具有适用范围和灵敏度的特点。

在测量温度时，要根据需要选择合适的热电偶类型，以确保准确度和可靠性。

热电偶分度号常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

以下是对热电偶分度号的解释S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍（S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

J型热电偶J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。

它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。

铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。

J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。

热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。

如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。

热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。

主要技术特性测量范围及基本误差限热电偶类别代号分度号测量范围基本误差限镍铬－康铜WRK E0－800℃±0.75%t镍铬－镍硅WRN K0－1300℃±0.75%t铂铑40－铂WRP S0－1600℃±0.25%t铂铑30－铂铑6WRR B0－1800℃±0.25%t注：t为感温元件实测温度值(℃)热电偶时间常数热惰性级别时间常数(秒)热惰性级别时间常数(秒)Ⅰ90－180Ⅲ10－30Ⅱ30－90Ⅳ＜10热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。

热电偶按结构形式可分为普通工业型、铠装型及特殊型等。

常用的普通工业型热电偶有：1．铂铑10一铂热电偶(分度号为S)：短期工作温度为1600℃，长期工作温度为1300℃，一般用于准确度要求较高的高温测量。

2．镍铬一镍硅热电偶(分度号为K)：短期工作温度为1200℃，长期工作温度为900℃。

线性度较好，高温环境下误差一般在（6－8）℃。

但其热电极不易做得很均匀，较易氧化，稳定性差。

3．镍铬一康铜热电偶（分度号为E）：短期工作温度为800℃，长期工作温度为60℃。

测量准确度较高，但极易氧化。

4．铜一康铜热电偶（分度号为T）：在低温下应用得很普遍，测量温度范围（-200－+200）℃，稳定性好，低温时灵敏度高并且价格低廉。

铠装热电偶可以做得很细很长，在使用中可以随测量需要进行弯曲，其特点是：热情性小、热接点处的热容量小、寿命较长、适应性强等，应用广泛。

钨铼系热电偶，它是一种较好的超高温热电偶材料，其最高使用温度受绝缘材料限制，一般可达到２４００℃的使用条件。

如在真空中以裸线测量时可用到更高温度。

热电偶安装时应放置在尽可能靠近所要测的温度控制点。

为防止热量沿热电偶传走或防止保护管影响被测温度，热电偶应浸入所测流体之中，深度至少为直径的10倍。

当测量固体温度时，热电偶应当顶着该材料或与该材料紧密接触。

为了使导热误差减至最小，应减小接点附近的温度梯度。

当用热电偶测量管道中的气体温度时，如果管壁温度明显地较高或较低，则热电偶将对之辐射或吸收热量，从而显著改变被测温度。

这时，可以用一辐射屏蔽罩来使其温度接近气体温度，采用所谓的屏罩式热电偶。

选择测温点时应具有代表性，例如测量管道中流体温度时，热电偶的测量端应处于管道中流速最大处。

一般来说，热电偶的保护套管末端应越过流速中心线。

实际使用时特别要注意补偿导线的使用。

通常接在仪表和接线盒之间的补偿导线，其热电性质与所用热电偶相同或相近，与热电偶连接后不会产生大的附加热电势，不会影响热电偶回路的总热电势。

J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。

它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。

铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。

J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。

热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。

如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。

热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。

主要技术特性测量范围及基本误差限注：t为感温元件实测温度值(℃)热电偶时间常数热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。

具有防溅式接线盒的热电偶，当相对温度为93± 3℃时，绝缘电阻≥0.5兆欧(电压100V)高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

K型热电偶概述K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。
